Yato Yt-81980 User manual

WIERTNICA DIAMENTOWA

DIAMOND DRILL

DIAMANTBOHRMASCHINE

ДРЕЛЬ АЛМАЗНОГО СВЕРЛЕНИЯ

ДРИЛЬ АЛМАЗНОГО СВЕРДЛІННЯ

DEIMANTINIO GRĘŽIMO MAŠINA

DIMANTA URBJMAŠĪNA

DIAMANTOVÁ VRTAČKA

DIAMANTOVÁ VŔTAČKA

GYÉMÁNTFÚRÓGÉP

MAŞINĂDE GĂURIT CU DIAMANT

TALADRADORA DE DIAMANTE

APPAREIL DE FORAGE DIAMANT

PERFORATRICE DIAMANTATA

DIAMANTBOORMACHINE

ΔΙΑΜΑΝΤΟΔΡΑΠΑΝΟ

RUS

YT-81980

INSTRUKCJA ORYGINALNA 1

INSTRUKCJA ORYGINALNA

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

Rok produkcji:

Production year:

Produktionsjahr:

Год выпуска:

Рік випуску:

Pagaminimo metai:

Ražošanas gads:

Rok výroby:

2020 Gyártási év:

Anul producţiei utilajului:

Año de fabricación:

Année de fabrication:

Anno di produzione:

Bouwjaar:

Έτος παραγωγής:

III

I I

VII

INSTRUKCJA ORYGINALNA 3

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

XVXIV

XIIIXII

XIX

IXVIII

INSTRUKCJA ORYGINALNA

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

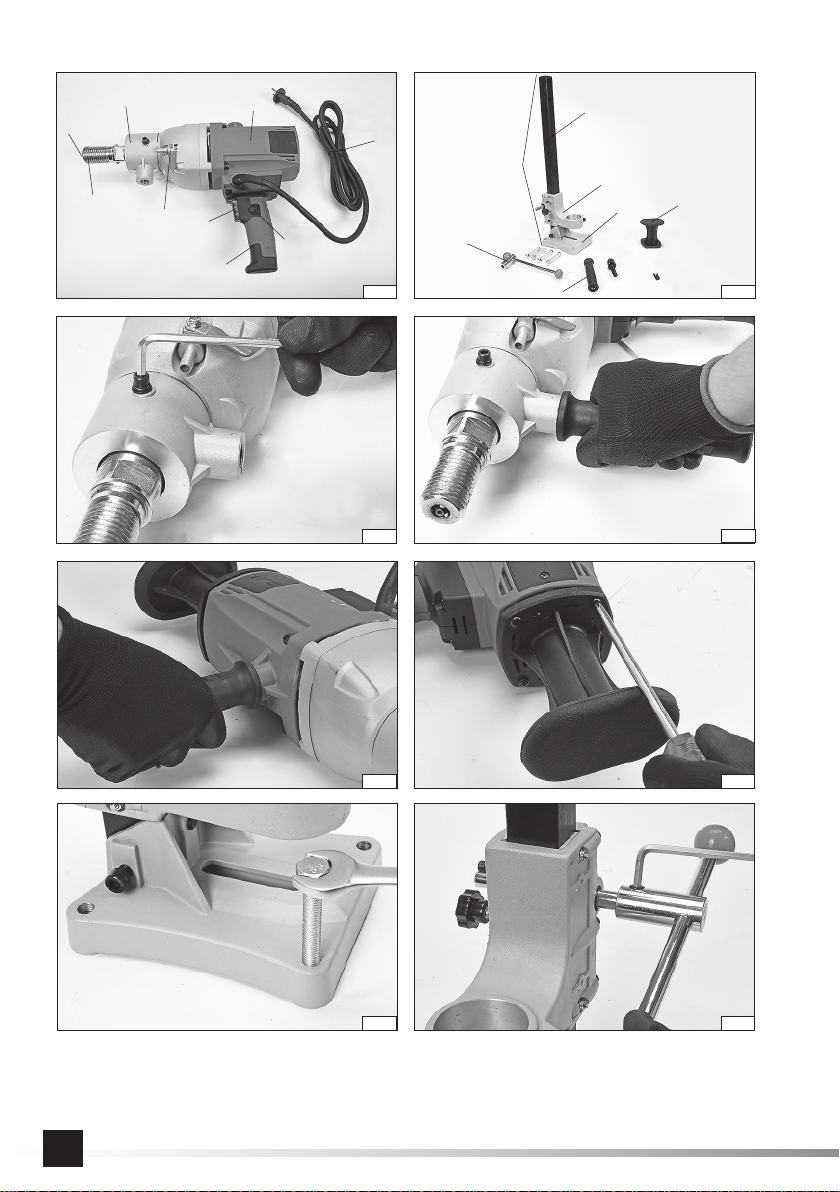

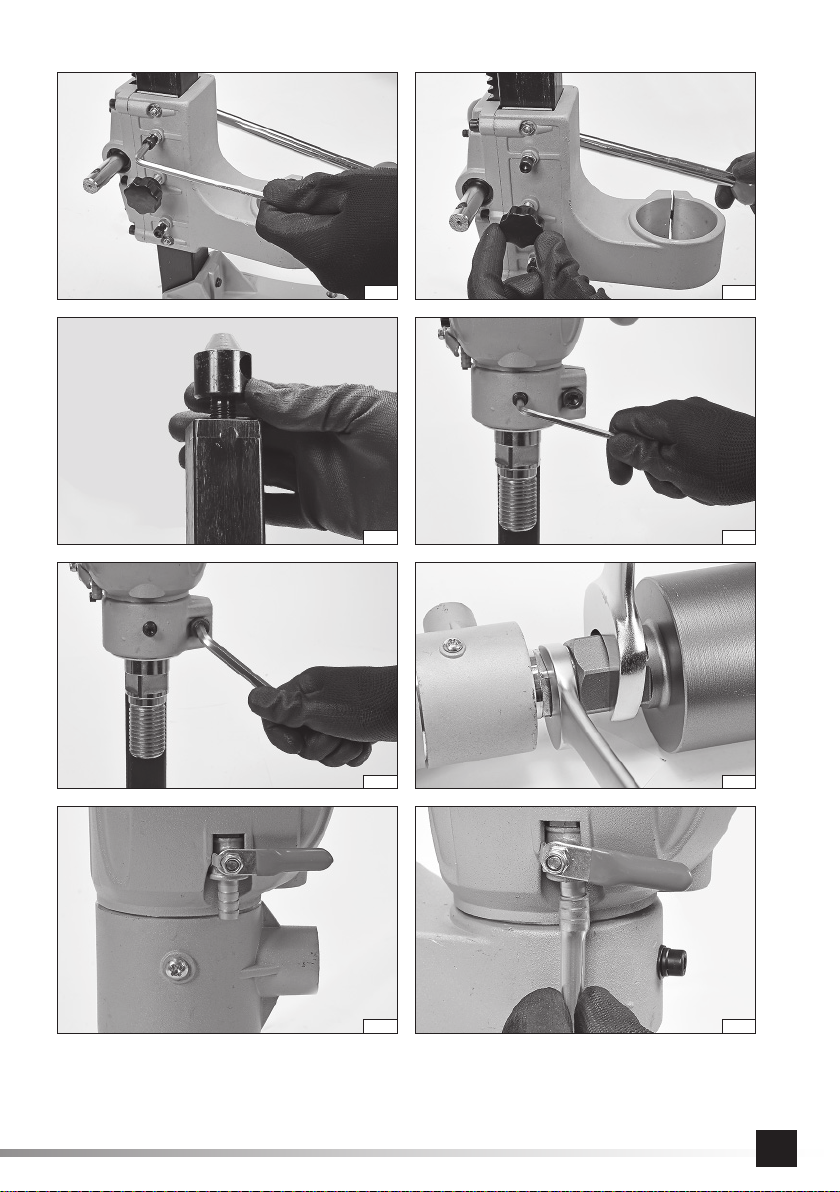

1. obudowa

2. rękojeść główna

3. rękojeść dodatkowa

4. przyłącze/ zawór wodny

5. kabel zasilający z wtyczką

6. obejma rękojeści dodatkowej

7. włącznik

8. blokada włącznika

9. wspornik tylny

10. wrzeciono

11. wylot wody

12. stojak

13. głowica stojaka

14. pokrętło stojaka

15. podstawa stojaka

16. kolumna stojaka

1. корпус

2. основная рукоятка

3. дополнительная рукоятка

4. подключение/ водный клапан

5. кабель питания свилкой

6. державка дополнительной рукоятки

7. включатель

8. блокировка включателя

9. задний держатель

10. шпиндель

11. выход воды

12. станина

13. головка станины

14. ручка станины

15. основание станины

16. колонна станины

RUS

1. Gehäuse

2. Haupthandgriﬀ

3. Zusatzhandgriﬀ

4. Wasseranschluss / -ventil

5. Stromkabel mit Stecker

6. Halteschelle für Zusatzhandgriﬀ

7. Steuerschalter

8. Steuerschaltersperre

9. Stützkonsole hinten

10. Bohrspindel

11. Wasserauslauf

12. Untergestell

13. Untergestellkupplung

14. Drehknopf Untergestell

15. Grundplatte Untergestell

16. Untergestellsäule

1. enclosure

2. main grip

3. additional grip

4. connection / water valve

5. power supply cable with a plug

6. bracket of the additional grip

7. switch key

8. switch key interlock

9. rear support

10. spindle

11. water outlet

12. rack

13. head of the rack

14. handle of the rack

15. basis of the rack

16. column of the rack

1. těleso

2. hlavní rukojeť

3. přídavná rukojeť

4. přípojka / vodní ventil

5. napájecí kabel se zástrčkou

6. objímka přídavné rukojeti

7. vypínač

8. blokáda vypínače

9. zadní konzola

10. vřeteno

11. výstup vody

12. stojan

13. hlava stojanu

14. kolečko stojanu

15. podstavec stojanu

16. kolona stojanu

1. korpuss

2. galvenais rokturis

3. papildus rokturis

4. ūdens padeves pieslēgums / vārsts

5. barošanas vads ar kontaktdakšu

6. apskava ar papildu rokturi

7. ieslēdzējs

8. ieslēdzēja blokāde

9. aizmugurējais atbalsts

10. vārpsta

11. ūdens izplūdes caurums

12. statīvs

13. statīva galviņa

14. statīva kloķis

15. statīva pamats

16. statīva kolonna

1. korpusas

2. pagrindinėrankena

3. papildoma rankena

4. jungtis / vandens vožtuvas

5. maitinimo kabelis su kištuku

6. papildoma rankenos apkaba

7. jungiklis

8. jungiklio blokada

9. galinėatrama

10. velenas

11. vandens išleidimo anga

12. stovas

13. stovo galvutė

14. stovo pasukama rankenėlė

15. stovo pagrindas

16. stovo stulpelis

1. корпус

2. основна рукоятка

3. додаткова рукоятка

4. підключення/ водний клапан

5. кабель живлення звилкою

6. держак додаткової рукоятки

7. вмикач

8. блокування вмикача

9. задній тримач

10. шпиндель

11. вихід води

12. станина

13. головка станини

14. ручка станини

15. основа станини

16. колона станини

1. ház

2. főfogantyú

3. kiegészítőfogantyú

4. csatlakozók/ vízszelep

5. hálózati kábel a dugasszal

6. kiegészítőfogantyú bilincse

7. kapcsoló

8. a kapcsoló retesze

9. hátsó támasz

10. fúróorsó

11. víz kilépőnyílása

12. állvány

13. állványfej

14. állvány forgatógombja

15. állvány talpa

16. állvány oszlopa

1. kryt

2. hlavná rukoväť

3. dodatočná rukoväť

4. prípojka/ vodný ventil

5. napájací kábel so zástrčkou

6. upínacia svorka dodatočnej rukoväte

7. spínač

8. poistka spínača

9. zadná držiak

10. vreteno

11. výstup vody

12. stojan

13. hlava stojana

14. gombík stojana

15. podstavec stojana

16. stĺpec stojana

1. carcasa

2. empuñadura principal

3. empuñadura adicional

4. conexión / válvula de agua

5. cable de alimentación con enchufe

6. abrazadera de el mango adicional

7. conmutador

8. bloqueo del conmutador

9. soporte trasero

10. husillo

11. salida de agua

12. soporte

13. cabezal del soporte

14. perilla del soporte

15. base del soporte

16. columna del soporte

1. carcasă

2. mâner principal

3. mâner suplimentar

4. conexiune / ventil apă

5. cablu electric de alimentare cu ștecher

6. colierul mânerului suplimentar

7. comutator pornire

8. interblocare comutator pornire

9. piesăde susținere spate

10. ax

11. ieșire apă

12. suport

13. capul suportului

14. mânerul suportului

15. baza suportului

16. coloana suportului

XVI XVII

INSTRUKCJA ORYGINALNA 5

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

1. corpo

2. impugnatura principale

3. impugnatura supplementare

4. connessione / valvola d’acqua

5. cavo di alimentazione con spina

6. anello dell’impugnatura supplementare

7. inseritore

8. bloccaggio dell’interruttore

9. supporto posteriore

10. mandrino

11. scarico acqua

12. cavalletto

13. testa cavalletto

14. manopola cavalletto

15. base cavalletto

16. colonna cavalletto

1. le boîtier

2. la poignée principale

3. la poignée auxiliaire

4. la connexion / vanne d’eau

5. le cordon d’alimentation avec prise

6. la pince poignée supplémentaire

7. l’ interrupteur

8. le commutateur de verrouillage

9. le support arrière

10. la broche

11. la sortie d’eau

12. le stand

13. la position de la tête

14. le support rotatif

15. le support de base

16. la colonne du stand

1. περίβλημα

2. κύρια χειρολαβή

3. πρόσθετη χειρολαβή

4. συνδετήρας/ βαλβίδα νερού

5. τροφοδοτικό καλώδιο με βύσμα

6. κολάρο πρόσθετης λαβής

7. διακόπτης

8. κλείδωμα του διακόπτη

9. πίσω βραχίονας

10. άτρακτος

11. έξοδος νερού

12. στήριγμα

13. κεφαλή στηρίγματος

14. ρυθμιστής-παξιμάδι του στηρίγματος

15. βάση του στηρίγματος

16. άξονας του στηρίγματος

1. behuizing

2. primaire handgreep

3. aanvullende handgreep

4. aansluiting/waterklep

5. voedingskabel met stekker

6. klemring aanvullende handgreep

7. schakelaar

8. schakelaarblokkade

9. achtersteun

10. spil

11. waterafvoer

12. standaard

13. kop van de standaard

14. draaiknop van de standaard

15. basis van de standaard

16. kolom van de standaard

230 V~ 50 Hz

2200 W

Moc znamionowa

Nominal power

Nennleistung

Номинальная мощность

Номінальна потужність

Nominali galia

Nomināla spēja

Jmenovitý výkon

Menovitý výkon

Névleges teljesítmény

Consum de putere nominală

Potencia nominal

Puissance nominale

Potenza nominale

Nominaal vermogen

Ονομαστική ισχύ

Napięcie i częstotliwość znamionowa

Mains voltage and frequency

Spannung und Nennfrequenz

Номинальное напряжение ичастота

Номінальна напруга та частота

Įtampa ir nominalus dažnis

Nomināls spriegums un nomināla frekvence

Jmenovité napětí a frekvence

Menovité napätie a frekvencia

Névleges feszültség és frekvencia

Tensiunea şi frecvenţa nominală

Tensión y frecuencia nominal

Tension et fréquence nominale

Tensione e frequenza nominale

Nominale spanning en frequentie

Ονομαστική τάση και συχνότητα

Znamionowa prędkość obrotowa

Nominal rotation

Nennumdrehungsgeschwindigkeit

Номинальные обороты

Номінальні оберти

Nominalus apsisukimųgreitis

Nomināls griezes ātrums

Jmenovité otáčky

Menovité otáčky

Névleges fordulatszám

Viteza de rotire nominală

Velocidad de la rotación nominal

Vitesse de rotation nominale

Velocità di rotazione nominale

Nominale omwentelingssnelheid

Ονομαστική ταχύτητα περιστροφής

1200 min-1

180

Maksymalna średnica wiercenia

Maximum drilling diameter

Maximaler Durchmesser zum Bohren

Максимальный диаметр отверстия

Максимальний діаметр отвору

Maksimalus gręžimo skersmuo

Urbšanas maksimāls diametrs

Maximální průměr vrtání

Maximálny priemer vŕtania

Maximális furatátmérő

Dimensiune maximăde găurire

Diámetro máximo de la perforación

Max. Diamètre de l’ouverture

Diametro di foratura max

Max. gatdiameter

Μέγιστη διάμετρος τρυπήματος

Druga klasa bezpieczeństwa elektrycznego

Second class of insulation

Zweite Klasse der elektrischen Sicherheit

Второй класс электрической безопасности

Другий клас електричної ізоляції

Antros klasės elektrinėapsauga

Elektrības drošības II. klase

Druhá třída elektrické bezpečnosti

Druhá trieda elektrickej bezpečnosti

Második osztályú elektromos védelem

Securitatea electricăde clasa a doua

Segunda clase de la seguridad eléctrica

Seconde classe de sécurité électrique

Seconda classe di sicurezza elettrica

Tweede klasse elektrische veiligheid

Δεύτερη τάξη ηλεκτρικής ασφαλείας

INSTRUKCJA ORYGINALNA

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

Stosowaćochronędróg oddechowych

Use the respiration protection

Atemwege schützen!

Применять защиту дыхательных путей

Користуйтеся захистом дихальних шляхів

Taikyti kvėpavimo takųapsaugą

Lietojiet elpošanas traktu aizsardzību

Používejte prostředky na ochranu dýchacích cest

Používajte prostriedky na ochranu dýchacích ciest

Használjon légzésvédőálarcot

Utilizaţi apărători ale căilor respiratorii

Proteja las vías respiratorias

Utilisez la protection respiratoire

Utilizzare la protezione della respirazione

Gebruik de ademhalingsbescherming

Χρησιμοποιήστε την προστασία της αναπνοής

Przeczytaćinstrukcję

Read the operating instruction

Bedienungsanleitung durchgelesen

Прочитать инструкцию

Прочитать iнструкцiю

Perskaityti instrukciją

Jālasa instrukciju

Přečtet návod k použití

Prečítaťnávod k obsluhe

Olvasni utasítást

Citeşti instrucţunile

Lea la instrucción

Lisez la notice d’utilisation

Leggere il manuale d’uso

Lees de instructies

Διαβάστε τις οδηγίες χρήσης

Używaj gogle ochronne

Wear protective goggles

Пользоваться защитными очками

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Jālieto drošības brilles

Používej ochranné brýle

Používaj ochranné okuliare

Használjon védőszemüveget!

Intrebuinţeazăochelari de protejare

Use protectores del oído

Portez des lunettes de protection

Utilizzare gli occhiali di protezione

Draag een veiligheidsbril

Χρησιμοποιήστε τα γυαλιά προστασίας

Używaćochrony słuchu

Wear hearing protectors

Пользоваться средствами защиты слуха

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Jālieto dzirdes drošības līdzekļu

Používej chrániče sluchu

Používaj chrániče sluchu

Használjon fülvédőt!

Intrebuinţeazăantifoane

Use protectores de la vista

Portez une protection auditive

Utilizzare i dispositivi di protezione dell’udito

Draag gehoorbescherming

Χρησιμοποιήστε τις ωτασπίδες

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt

powinien byćzbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczaćilość odpadów oraz zmniejszyćstopnień

wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowićzagroże-

nie dla zdrowia ludzkiego oraz powodowaćnegatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważnąrolęw przyczynianiu siędo ponownego użycia

i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskaću władz lokalnych lub sprzedawcy.

Dieses Symbol weist darauf hin, dass Elektro- und Elektronik-Altgeräte (einschließlich Batterien und Akkumulatoren) nicht zusammen mit anderen Abfällen entsorgt werden

dürfen. Altgeräte sollten getrennt gesammelt und bei einer Sammelstelle abgegeben werden, um deren Recycling und Verwertung zu gewährleisten und so die Abfallmenge

und die Nutzung natürlicher Ressourcen zu reduzieren. Die unkontrollierte Freisetzung gefährlicher Stoﬀe, die in Elektro- und Elektronikgeräten enthalten sind, kann eine

Gefahr für die menschliche Gesundheit darstellen und negative Auswirkungen auf die Umwelt haben. Der Haushalt spielt eine wichtige Rolle bei der Wiederverwendung

und Verwertung, einschließlich des Recyclings von Altgeräten. Weitere Informationen zu den geeigneten Recyclingverfahren erhalten Sie bei den örtlichen Behörden oder

Ihrem Händler.

Этот символ информирует озапрете помещать изношенное электрическое иэлектронное оборудование (втом числе батареи иаккумуляторы) вместе сдругими

отходами. Изношенное оборудование должно собираться селективно ипередаваться вточку сбора, чтобы обеспечить его переработку иутилизацию, для

того, чтобы ограничить количество отходов, иуменьшить использование природных ресурсов. Неконтролируемый выброс опасных веществ, содержащихся в

электрическом иэлектронном оборудовании, может представлять угрозу для здоровья человека, иприводить кнегативным изменениям вокружающей среде.

Домашнее хозяйство играет важную роль при повторном использовании иутилизации, втом числе, утилизации изношенного оборудования. Подробную

информацию оправильных методах утилизации можно получить уместных властей или упродавца.

This symbol indicates that waste electrical and electronic equipment (including batteries and storage cells) cannot be disposed of with other types of waste. Waste equipment

should be collected and handed over separately to a collection point for recycling and recovery, in order to reduce the amount of waste and the use of natural resources. Un-

controlled release of hazardous components contained in electrical and electronic equipment may pose a risk to human health and have adverse eﬀects for the environment.

The household plays an important role in contributing to reuse and recovery, including recycling of waste equipment. For more information about the appropriate recycling

methods, contact your local authority or retailer.

INSTRUKCJA ORYGINALNA 7

PL GB D RUS UA LT LV CZ SK H RO E F I NL GR

Цей символ повідомляє про заборону розміщення відходів електричного та електронного обладнання (втому числі акумуляторів), утому числі зіншими

відходами. Відпрацьоване обладнання повинно бути вибірково зібрано іпередано впункт збору для забезпечення його переробки івідновлення, щоб зменшити

кількість відходів ізменшити ступінь використання природних ресурсів. Неконтрольоване вивільнення небезпечних компонентів, що містяться велектричному та

електронному обладнанні, може представляти небезпеку для здоров’ялюдини івикликати негативні зміни внавколишньому середовищі. Господарство відіграє

важливу роль урозвитку повторного використання та відновлення, включаючи утилізацію використаного обладнання. Більш детальну інформацію про правильні

методи утилізації можна отримати умісцевої влади або продавця.

Šis simbolis rodo, kad draudžiama išmesti panaudotąelektrinęir elektroninęįrangą(įskaitant baterijas ir akumuliatorius) kartu su kitomis atliekomis. Naudota įranga turėtų

būti renkama atskirai ir siunčiama įsurinkimo punktą, kad būtųužtikrintas jos perdirbimas ir utilizavimas, siekiant sumažinti atliekas ir sumažinti gamtos ištekliųnaudojimą.

Nekontroliuojamas pavojingųkomponentų, esančiųelektros ir elektroninėje įrangoje, išsiskyrimas gali kelti pavojųžmoniųsveikatai ir sukelti neigiamus natūralios aplinkos

pokyčius. Namųūkis vaidina svarbųvaidmenįprisidedant prie pakartotinio įrenginiųnaudojimo ir utilizavimo, įskaitant perdirbimą. Norėdami gauti daugiau informacijos apie

tinkamus perdirbimo būdus, susisiekite su savo vietos valdžios institucijomis ar pardavėju.

Šīs simbols informēpar aizliegumu izmest elektrisko un elektronisko iekārtu atkritumus (tostarp baterijas un akumulatorus) kopāar citiem atkritumiem. Nolietotas iekārtas ir

jāsavāc atsevišķi un jānodod savākšanas punktāar mērķi nodrošināt atkritumu otrreizējo pārstrādi un reģenerāciju, lai ierobežotu to apjomu un samazinātu dabas resursu

izmantošanas līmeni. Elektriskajās un elektroniskajās iekārtās ietverto bīstamo sastāvdaļu nekontrolēta izdalīšanās var radīt cilvēku veselības apdraudējumu un izraisīt

negatīvas izmaiņas apkārtējāvidē. Mājsaimniecība pilda svarīgu lomu otrreizējās izmantošanas un reģenerācijas, tostarp nolietoto iekārtu pārstrādes veicināšanā. Vairāk

informācijas par atbilstošām otrreizējās pārstrādes metodēm var saņemt pie vietējo varas iestāžu pārstāvjiem vai pārdevēja.

Tento symbol informuje, že je zakázáno likvidovat použité elektrické a elektronické zařízení (včetněbaterií a akumulátorů) společněs jiným odpadem. Použité zařízení by

mělo být shromažďováno selektivněa odesíláno na sběrné místo, aby byla zajištěna jeho recyklace a využití, aby se snížilo množství odpadu a snížil stupeňvyužívání

přírodních zdrojů. Nekontrolované uvolňování nebezpečných složek obsažených v elektrických a elektronických zařízeních může představovat hrozbu pro lidské zdraví a

způsobit negativní změny v přírodním prostředí. Domácnost hraje důležitou roli při přispívání k opětovnému použití a využití, včetněrecyklace použitého zařízení. Další

informace o vhodných způsobech recyklace Vám poskytne místní úřad nebo prodejce.

Tento symbol informuje o zákaze vyhadzovania opotrebovaných elektrických a elektronických zariadení (vrátane batérií a akumulátorov) do komunálneho (netriedeného)

odpadu. Opotrebované zariadenia musia byťseparované a odovzdané do príslušných zberných miest, aby mohli byťnáležite recyklované, čím sa znižuje množstvo odpadov

a zmenšuje využívanie prírodných zdrojov. Nekontrolované uvoľňovanie nebezpečných látok, ktoré sú v elektrických a elektronických zariadeniach, môže ohrozovaťľudské

zdravie a maťnegatívny dopad na životné prostredie. Každá domácnosťmá dôležitú úlohu v procese opätovného použitia a opätovného získavania surovín, vrátane recy-

klácie, z opotrebovaných zariadení, Bližšie informácie o správnych metódach recyklácie vám poskytne miestna samospráva alebo predajca.

Ez a szimbólum arra hívja fel a ﬁgyelmet, hogy tilos az elhasznált elektromos és elektronikus készüléket (többek között elemeket és akkumulátorokat) egyéb hulladékokkal

együtt kidobni. Az elhasznált készüléket szelektíven gyűjtse és a hulladék mennyiségének, valamint a természetes erőforrások felhasználásának csökkentése érdekében

adja le a megfelelőgyűjtőpontban újrafeldolgozás és újrahasznosítás céljából. Az elektromos és elektronikus készülékben található veszélyes összetevők ellenőrizetlen

kibocsátása veszélyt jelenthet az emberi egészségre és negatív változásokat okozhat a természetes környezetben. A háztartások fontos szerepet töltenek be az elhasznált

készülék újrafeldolgozásában és újrahasznosításában. Az újrahasznosítás megfelelőmódjaival kapcsolatos további információkat a helyi hatóságoktól vagy a termék

értékesítőjétől szerezhet.

Acest simbol indicăfaptul cădeșeurile de echipamente electrice și electronice (inclusiv baterii și acumulatori) nu pot ﬁeliminate împreunăcu alte tipuri de deșeuri. Deșeurile

de echipamente trebuie colectate și predate separat la un punct de colectare în vederea reciclării și recuperării, pentru a reduce cantitatea de deșeuri și consumul de resurse

naturale. Eliberarea necontrolatăa componentelor periculoase conținute în echipamentele electrice și electronice poate prezenta un risc pentru sănătatea oamenilor și are

efect advers asupra mediului. Gospodăriile joacăun rol important prin contribuția lor la reutilizare și recuperare, inclusiv reciclarea deșeurilor de echipamente. Pentru mai

multe informații în legăturăcu metodele de reciclare adecvate, contactați autoritățile locale sau distribuitorul dumneavoastră.

Este símbolo indica que los residuos de aparatos eléctricos y electrónicos (incluidas las pilas y acumuladores) no pueden eliminarse junto con otros residuos. Los aparatos

usados deben recogerse por separado y entregarse a un punto de recogida para garantizar su reciclado y recuperación a ﬁn de reducir la cantidad de residuos y el uso de

los recursos naturales. La liberación incontrolada de componentes peligrosos contenidos en los aparatos eléctricos y electrónicos puede suponer un riesgo para la salud

humana y causar efectos adversos en el medio ambiente. El hogar desempeña un papel importante en la contribución a la reutilización y recuperación, incluido el reciclado

de los residuos de aparatos. Para obtener más información sobre los métodos de reciclaje adecuados, póngase en contacto con su autoridad local o distribuidor.

Αυτό το σύμβολο δείχνει ότι απαγορεύεται ηαπόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και

συσσωρευτών) με άλλα απόβλητα. Οχρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η

ανακύκλωσή του και ηανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Ηανεξέλεγκτη απελευθέρωση επικίνδυνων

συστατικών που περιέχονται στον ηλεκτρικό και ηλεκτρονικό εξοπλισμό μπορεί να αποτελέσει απειλή για την ανθρώπινη υγεία και να προκαλέσει αρνητικές αλλαγές

στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίηση και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης,

χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ήτον πωλητή.

Ce symbole indique que les déchets d’équipements électriques et électroniques (y compris les piles et accumulateurs) ne peuvent être éliminés avec d’autres déchets.

Les équipements usagés devraient être collectés séparément et remis à un point de collecte aﬁn d’assurer leur recyclage et leur valorisation et de réduire ainsi la quantité

de déchets et l’utilisation des ressources naturelles. La dissémination incontrôlée de composants dangereux contenus dans des équipements électriques et électroniques

peut présenter un risque pour la santé humaine et avoir des eﬀets néfastes sur l’environnement. Le ménage joue un rôle important en contribuant à la réutilisation et à la

valorisation, y compris le recyclage des équipements usagés. Pour plus d’informations sur les méthodes de recyclage appropriées, contactez votre autorité locale ou votre

revendeur.

Dit symbool geeft aan dat afgedankte elektrische en elektronische apparatuur (inclusief batterijen en accu’s) niet samen met ander afval mag worden weggegooid. Afge-

dankte apparatuur moet gescheiden worden ingezameld en bij een inzamelpunt worden ingeleverd om te zorgen voor recycling en terugwinning, zodat de hoeveelheid afval

en het gebruik van natuurlijke hulpbronnen kan worden beperkt. Het ongecontroleerd vrijkomen van gevaarlijke componenten in elektrische en elektronische apparatuur

kan een risico vormen voor de menselijke gezondheid en schadelijke gevolgen hebben voor het milieu. Het huishouden speelt een belangrijke rol bij het bijdragen aan

hergebruik en terugwinning, inclusief recycling van afgedankte apparatuur. Voor meer informatie over de juiste recyclingmethoden kunt u contact opnemen met uw gemeente

of detailhandelaar.

Questo simbolo indica che l’apparecchiatura elettrica e elettronica usurata (comprese le batterie e gli accumulatori) non può essere smaltita insieme con altri riﬁuti. Le appa-

recchiature usurate devono essere raccolte separatamente e consegnate al punto di raccolta specializzato per garantire il riciclaggio e il recupero, al ﬁne di ridurre la quantità

di riﬁuti e diminuire l’uso delle risorse naturali. Il rilascio incontrollato dei componenti pericolosi contenuti nelle apparecchiature elettriche e elettroniche può costituire il rischio

per la salute umana e causare gli eﬀetti negativi sull’ambiente naturale. Il nucleo familiare svolge il ruolo importante nel contribuire al riutilizzo e al recupero, compreso il

riciclaggio dell’apparecchiatura usurata. Per ottenere le ulteriori informazioni sui metodi di riciclaggio appropriate, contattare l’autorità locale o il rivenditore.

INSTRUKCJA ORYGINALNA

CHARAKTERYSTYKA PRODUKTU

Wiertnica diamentowa służy do wykonywania otworów o w zbrojonym betonie za pomocąspecjalnych wiertełz diamentowym

ostrzem. Możliwe jest teżwykorzystanie wiertnicy do wiercenia otworów w materiałach ceramicznych takich, jak beton, asfalt,

cegła czy kamień. Dzięki możliwości wodnego chłodzenia praca jest wydajna i bezpieczna. Wiertnica może służyćjako narzędzie

ręczne lub stacjonarne, na wyposażeniu produktu znajduje sięstojak dedykowany do narzędzia. Prawidłowa, niezawodna i bez-

pieczna praca produktu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z produktem należy przeczytaćcałą instrukcjęi zachowaćją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania prze-

pisów bezpieczeństwa i zaleceńniniejszej instrukcji, producent nie ponosi odpowiedzialności. Używanie produktu niezgodnie z

przeznaczeniem powoduje także utratępraw użytkownika do gwarancji i rękojmi.

WYPOSAŻENIE PRODUKTU

Produkt jest dostarczany w stanie kompletnym, ale wymaga czynności przygotowawczych, opisanych w dalszej części instrukcji.

Produktem dostarczany jest wraz ze stojakiem, rękojeściądodatkowąz obejmąoraz wspornik tylny. Produkt nie jest dostarczany

z wiertłami oraz wężem przyłącza wodnego.

DANE TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy YT-81980

Napięcie znamionowe [V~] 230

Częstotliwość znamionowa [Hz] 50

Moc znamionowa [W] 2200

Klasa izolacji II

Obroty znamionowe [min-1] 1200

Mocowanie wiertła 1 1/4” UNC

Minimalna średnica wiertła [mm] 12

Maksymalna średnica wiertła [mm] 180

Długość wiertła [mm] 150 - 450

Średnica przyłącza wodnego [‘’ / mm] 1/4” / 6,35

Maks. ciśnienie wody wlotowej [MPa] 0,5

Hałas

ciśnienie akustyczne LwA ± K [dB(A)] 90 ± 3

moc akustyczna LwA ± K [dB(A)] 103 ± 3

Drgania ah± K [m/s2] 2,90 ± 1,5

Stopieńochrony IP20

Masa [kg] 12

Deklarowane wartości emisji hałasu zmierzono zgodnie ze standardowąmetodąbadawcząi można je wykorzystaćdo porównania

jednego narzędzia z drugim. Deklarowane wartości emisji hałasu mogąbyćrównieżwykorzystane do wstępnej oceny narażenia.

OSTRZEŻENIE! Emisje hałasu podczas rzeczywistego użytkowania elektronarzędzia mogąróżnićsięod deklarowanych wartości

w zależności od sposobu użytkowania narzędzia, a zwłaszcza od rodzaju obrabianego przedmiotu. Konieczne jest określenie

środków bezpieczeństwa w celu ochrony operatora opartych na oszacowaniu narażenia w rzeczywistych warunkach użytkowania

(biorąc pod uwagęwszystkie części cyklu roboczego, takie jak czasy, w których narzędzie jest wyłączone i kiedy pracuje w trybie

jałowym oprócz czasu wyzwolenia).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznaćsięze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyﬁkacjami do-

starczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzićdo porażenia elektrycznego, pożaru albo do

poważnych urazów.

Zachowaćwszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi siędo wszystkich narzędzi napędzanych prądem elektrycznym zarówno

przewodowych, jak i bezprzewodowych.

INSTRUKCJA ORYGINALNA 9

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywaćdobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogąbyćprzyczynami

wypadków.

Nie należy pracowaćelektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze,

gazy lub opary. Elektronarzędzia generująiskry, które mogązapalićpyłlub opary.

Nie należy dopuszczaćdzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodowaćutratękontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasowaćdo gniazdka sieciowego. Nie wolno modyﬁkowaćwtyczki w jakikolwiek

sposób. Nie wolno stosowaćżadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyﬁkowana wtyczka

pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikaćkontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko

porażenia prądem elektrycznym.

Nie należy narażaćelektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią.Woda i wilgoć, która dostanie się

do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążaćkabla zasilającego. Nie używaćkabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od

gniazdka sieciowego. Unikaćkontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częścia-

mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używaćprzedłużaczy przeznaczonych do pracy poza

pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeńzmniejsza ryzyko

porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronęprzed napięciem zasi-

lania należy stosowaćurządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostańczujny, zwracaj uwagęna to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie uży-

waj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas

pracy może prowadzićdo poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronęwzroku. Stosowanie środków ochrony osobistej, takich jak maski

przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszająryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłą-

czeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z

palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzićdo poważnych urazów.

Przed włączeniem elektronarzędzia usuńwszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz

pozostawiony na obracających sięelementach narzędzia może prowadzićdo poważnych urazów.

Nie sięgaj i nie wychylaj sięzbyt daleko. Utrzymuj odpowiedniąpostawęoraz równowagęprzez cały czas. Pozwoli to na

łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj sięodpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzieżz dala od ruchomych czę-

ści elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogązostaćpochwycone przez ruchome części.

Jeżeli urządzenia sąprzystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one

podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeńzwiązanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskęi ignorowanie zasad bezpie-

czeństwa. Beztroskie działanie może spowodowaćpoważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-

rzędzie zapewni lepsząi bezpieczniejsząpracęjeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się

kontrolowaćza pomocąwłącznika sieciowego jest niebezpieczne i należy je oddaćdo naprawy.

Odłącz wtyczkęod gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed

regulacją, wymianąakcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwoląna uniknięcie przy-

padkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub

tych instrukcji posługiwaćsięelektronarzędziem. Elektronarzędzia sąniebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowańlub zacięć ruchomych czę-

ści, uszkodzeńczęści oraz jakichkolwiek innych warunków, które mogąwpłynąć na działanie elektronarzędzia. Uszko-

dzenia należy naprawićprzed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konser-

wowane narzędzia.

Narzędzia tnące należy utrzymywaćczyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami

jest mniej skłonne do zakleszczania i jest łatwiej kontrolowaćje podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę

INSTRUKCJA ORYGINALNA

rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niżzostały zaprojektowane, może spowodowaćpowstanie niebez-

piecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i po-

wierzchnie do chwytania nie pozwalająna bezpiecznąobsługęoraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamien-

nych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA WIERTNIC DIAMENTOWYCH

Podczas wiercenia wymagającego użycia wody należy odprowadzićwodęz miejsca pracy operatora lub użyćurządzenia

do zbierania cieczy. Takie środki ostrożności utrzymująsuche miejsce pracy operatora i zmniejszająryzyko porażenia prądem.

Używaj elektronarzędzia za pomocąizolowanych powierzchni chwytających podczas wykonywania operacji, w których

narzędzie tnące może stykaćsięz ukrytym przewodem lub własnym przewodem. Akcesoria tnące stykające sięz przewo-

dem pod napięciem mogąsprawić, że odsłonięte metalowe części elektronarzędzia znajdąsiępod napięciem i mogąspowodo-

waćporażenie prądem elektrycznym.

Podczas wiercenia diamentowego należy nosićochronęsłuchu. Narażenie na hałas może powodowaćutratęsłuchu.

Gdy wiertło sięzacina, przestańwywieraćnacisk w dółi wyłącz narzędzie. Zbadaj i podejmij działania naprawcze, aby

wyeliminowaćprzyczynęzacięcia sięwiertła.

Przed ponownym uruchomieniem wiertnicy diamentowej w obrabianym przedmiocie sprawdźprzed uruchomieniem czy

wiertło obraca sięswobodnie. Jeżeli wiertło jest zakleszczone, może sięnie uruchomić, może przeciążyćnarzędzie lub spowo-

dowaćuwolnienie wiertła diamentowego z przedmiotu obrabianego.

Podczas mocowania stojaka wiertarskiego za pomocąkotew i elementów mocujących do obrabianego przedmiotu na-

leży upewnićsię, że zastosowana kotwa jest w stanie utrzymaći unieruchomićmaszynępodczas użytkowania. Jeśli

przedmiot obrabiany jest słaby lub porowaty, kotwa może sięłatwo wyrwać, powodując zwolnienie stojaka wiertniczego z obra-

bianego elementu.

Podczas wiercenia w ścianach lub suﬁtach należy chronićosoby i miejsce pracy po drugiej stronie. Wiertło może prze-

chodzićprzez otwór lub rdzeńmoże wypaść po drugiej stronie.

Nie używaj tego narzędzia do wiercenia nad głowąz chłodzeniem wodą.Woda przedostająca siędo elektronarzędzia zwięk-

sza ryzyko porażenia prądem.

OBSŁUGA PRODUKTU

Przygotowanie do pracy

Produkt należy rozpakowaći usunąć wszystkie elementy opakowania. Zaleca sięzachowaćopakowanie do późniejszego prze-

chowywania i transportu produktu. Sprawdzićprodukt pod kątem uszkodzeń, które mogły powstaćw trakcie transportu.

Uwaga! Przed rozpoczęciem jakichkolwiek czynności przygotowawczych należy sięupewnić, że włącznik produktu znaj-

duje sięw pozycji „wyłączony” oraz wtyczka przewodu zasilającego produkt jest wyciągnięta z gniazdka zasilającego.

Wiertnicęmożna przygotowaćw dwóch wariantach pracy, ręcznym oraz zamocowanądo stojaka.

Wszędzie tam gdzie jest to możliwe należy używaćstojaka, który czyni pracęłatwiejsząi bezpieczniejszą.

Przygotowanie do pracy ręcznej

Nałożyćobejmęrękojeści dodatkowej na przód korpusu wiertnicy i ustawićtak, aby otwór w obejmie pokryłsięz jednym z otwo-

rów w korpusie, a następnie zabezpieczyćpozycjędokręcając śrubę(II). Sprawdzićczy pierścieńnie będzie sięprzemieszczał.

W gniazdo obejmy wkręcićrękojeść dodatkową(III). Takie ustawienie rękojeści głównej i dodatkowej jest zalecane do wiercenia

w poziomie oraz w miejscach o ograniczonej przestrzeni. Wymaga większej siły przeciwdziałającej nieoczekiwanemu obrotowi

wiertnicy.

Rękojeść dodatkowąmożna teżwkręcićbezpośrednio w korpus, po przeciwnej stronie do rękojeści głównej (IV). Takie ustawienie

rękojeści głównej i dodatkowej zapewnia większąkontrolęnad narzędziem w trakcie pracy.

Następnie należy zamontowaćwspornik tylny, przykręcając go za pomocąśrub do tyłu obudowy (V).

Przygotowanie do pracy na stojaku

Podstawęstojaka należy zamocowaćdo podłoża. Służą do tego cztery otwory w rogach podstawy (VI). Zamocowaćna podło-

ża należy za pomocąwszystkich otworów. Przed rozpoczęciem montażu należy wybraćodpowiedni rodzaj podłoża. Podłoże

przeznaczone do montażu powinno byćsolidne o jednolitej strukturze. Podłoża sypkie lub luźne, np. z kamieniami, piaskiem nie

nadająsiędo montażu podstawy. Elementy złączne należy dobraćodpowiednio do podłoża, można stosować, kołki rozporowe,

kotwy, śruby oraz inne wkręcane elementy złączne. Nie stosowaćwbijanych elementów złącznych. Siły powstające podczas wier-

cenia mogąwyrwaćtakie elementy złączne z podłoża. Ponadto podstawa stojaka jest wykonana ze stopów lekkich i nie została

INSTRUKCJA ORYGINALNA 11

zaprojektowana do przenoszenia obciążeńpowstających podczas wbijania elementów złącznych. Podstawa po zamocowaniu do

podłoża może byćwykorzystywana w dowolnej pozycji.

Zamontowaćpokrętło ruchomej głowicy stojaka, pokrętło można zamocowaćpo jednej lub drugiej stronie trzpienia głowicy. Na-

łożyćpokrętło na trzpień, a następnie dokręcićśrubę, tak aby traﬁła w otwór w trzpieniu i zablokowała możliwość zsunięcie się

pokrętła z trzpienia (VII).

Wyregulowaćopór ruchu głowicy stojaka. Służą do tego dwie śruby i pokrętło. Za pomocąśrub należy wyregulowaćstały opór, a

pokrętło służy do dodatkowego zwiększenia oporu. Należy nieco odkręcićnakrętki kontrujące, a następnie dokręcićśruby (VIII)

i zabezpieczyćich pozycjęprzez dokręcenie nakrętek kontrujących. Dokręcićpokrętło (IX) w celu dalszego zwiększenia oporu i

odkręcićje w celu zmniejszenia oporu.

Uwaga! Pokrętło oraz śruby nie służą do całkowitego zablokowania ruchu głowicy. Opór ruchu należy dobraćtak, aby głowica nie

zmieniała samoczynnie położenia pod wpływem ciężaru wiertnicy zamontowanej w głowicy, a jednocześnie możliwy byłpłynny

ruch głowicy przy pomocy pokrętła.

W otwór na szczycie kolumny stojaka wkręcićzaślepkę(X).

Jeżeli byłwcześniej zamontowany pierścieńrękojeści dodatkowej należy go zdemontować, należy także zdemontowaćrękojeść

dodatkowąjeżeli była wkręcona bezpośrednio w korpus. Wspornik tylny nie jest konieczny do pracy na stojaku, ale jeżeli został

zamontowany na potrzeby wcześniejszej pracy i nie stanowi przeszkody w posługiwaniu sięwiertnicąna stojaku, jego demontaż

nie jest konieczny.

Wiertnicęnależy zamocowaćw głowicy stojaka, wsuwając korpus w obejmęgłowicy. Następnie obrócićjątak aby jeden z otwo-

rów w korpusie pokryłsięz otworem w obejmie i unieruchomićwiertnicędokręcając śrubę(XI). Zacisnąć obejmęza pomocą

śruby (XII).

Uwaga! Położenie wiertnicy w głowicy należy dobraćtak, aby byłjak najlepszy dostęp do rękojeści głównej i włącznika elektrycz-

nego. Rękojeść oraz kabel zasilający nie powinny zakłócaćruchu głowicy.

Montażwiertła

Wiertło należy zamocowaćnakręcając je na wrzeciono wiertnicy. Gwint wiertła musi pasowaćdo gwintu wiertnicy. Zabronione jest

przerabianie, któregokolwiek z gwintów celem dopasowania. Zabronione jest stosowanie adapterów, które dostosująmocowanie

wiertła do mocowania wrzeciona.

Przed zamocowaniem wiertła należy sprawdzićstan obu gwintów, wiertła i wrzeciona. Gwinty musząbyćczyste i wolne od uszko-

dzeń. W razie potrzeby gwinty oczyścićza pomocąszczotki z włosiem z tworzywa sztucznego lub miękkiej szmatki.

W osi wrzeciona znajduje sięotwór wylotowy wody chłodzącej. Należy sprawdzićczy nie jest zanieczyszczony. Łatwiej jest to

wykonaćprzed zamocowaniem wiertła. W razie potrzeby wylot wody należy ostrożnie oczyścićza pomocącienkiego patyczka

z drewna lub tworzywa sztucznego. Nie stosowaćostrych, metalowych przedmiotów, które mogłyby uszkodzićukład doprowa-

dzający wodę. Jeżeli zanieczyszczenia nie dająsięusunąć, należy sięskontaktowaćz autoryzowanym serwisem producenta.

Wiertło zamocowaćnakręcając je wrzeciono tak, aby gwint wrzeciona zostałcałkowicie zakryty. Połączenie dokręcićprzytrzymu-

jąc wrzeciono jednym kluczem i dokręcając wiertło drugim kluczem (XIII).

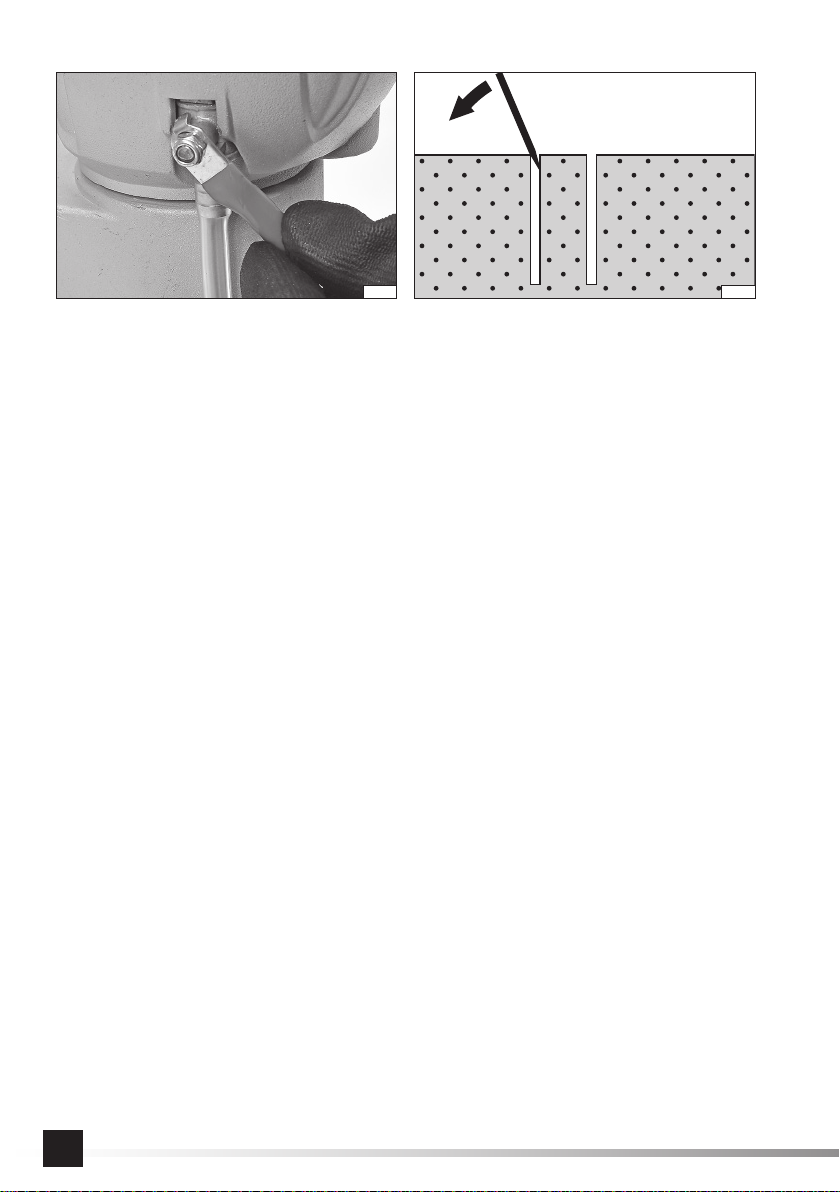

Demontażwiertła należy przeprowadzićodkręcając je kluczem z wrzeciona przytrzymywanym drugim kluczem.

Montażi demontażwiertła należy przeprowadzićza pomocąkluczy ręcznych. Wiertło będzie siędokręcało w trakcie wiercenia,

co może oznaczać, że demontażwiertła będzie wymagałużycia większej siły niżmontaż.

Podłączenie wody chłodzącej

Uwaga! Do chłodzenia należy wykorzystywaćtylko wodę. Zabronione jest wykorzystywanie innych płynów. Woda przeznaczona

do chłodzenia powinna byćczysta, wolna od jakichkolwiek zanieczyszczeń, które mogłyby ograniczyćlub zablokowaćprzepływ

wody.

Zawsze kiedy jest to możliwe należy wiercićz chłodzeniem wodnym. Pozwoli to wydłużyćeksploatacjęwiertełoraz wiertnicy, a

także zmniejszyćilość pyłu powstającąw trakcie pracy. Sprawdzićczy zawór wodny produktu jest zamknięty, dźwignia zaworu

jest równoległa do rękojeści głównej (XIV). Nasunąć wąż o wewnętrznej średnicy podanej w tabeli z danymi technicznymi na kró-

ciec zaworu (XV). Sprawdzićczy wąż nie zsunie sięsamoistnie w trakcie pracy. W razie potrzeby należy połączenie zabezpieczyć

za pomocąopaski zaciskowej. Opaski nie zaciskaćzbyt mocno, aby nie uszkodzićwęża.

Otworzyćdopływ wody do zaworu produktu. Wodędo przyłącza wodnego należy podaćpod ciśnieniem nie większym niżokreślo-

ne w tabeli z danymi technicznymi. Sprawdzićczy połączenie węża do króćca zaworu nie wykazuje śladów przecieków. Otworzyć

zawór wodny produktu, obracając dźwigniętak, aby została umieszczona prostopadle do rękojeści głównej (XVI).

Sprawdzićczy woda wydobywa sięz dyszy wylotowej.

Uwaga! W przypadku gdy koniec wiertła podczas pracy znajdzie sięwyżej niżkoniec wrzeciona, np. podczas wiercenia

w stropie. Należy zadbaćaby woda nie spływała w kierunku wiertnicy. Wiertnica nie jest uszczelniona i kontakt wody

z układami elektrycznymi produktu może doprowadzićdo porażenia elektrycznego co może prowadzićdo poważnych

obrażeńlub śmierci.

W takim wypadku należy wiercićbez chłodzenia wodnego lub wykorzystaćzewnętrzne urządzenie do zbierania nadmiaru wody

(dostępne osobno) podłączone do przemysłowego odkurzacza, przeznaczonego do pracy na mokro (dostępne osobno).

Instalacjęwodnąnależy poprowadzićtak, aby w żaden sposób nie zakłócała pracy produktu oraz dostępu do rękojeści, uchwytów

i włącznika.

INSTRUKCJA ORYGINALNA

Test wyłącznika różnicowo-prądowego (PRCD)

Produkt zostałwyposażony w automatyczny wyłącznik różnicowo-prądowy podłączony do kabla zasilającego w pobliżu wtyczki.

Przed każdym przystąpieniem do pracy należy przetestowaćjego działanie. Upewnićsię, że włącznik narzędzia znajduje sięw

pozycji „wyłączony”, wiertło zostało zdemontowane, a wrzeciono nie ma kontaktu z żadnym przedmiotem. Podłączyćwtyczkę

kabla zasilającego do gniazdka sieciowego. Nacisnąć przycisk oznaczony „TEST” znajdujący sięw obudowie wyłącznika PRCD,

zgaśnie lampka kontrolna umieszczona na wyłączniku PRCD. Nacisnąć przycisk oznaczony „RESET”, a następnie uruchomić

produkt naciskając włącznik, kontrolka powinna sięświecić.

Jeżeli kontrolka nie gaśnie po naciśnięciu przycisku oznaczonego „TEST” lub gaśnie po uruchomieniu produktu, należy natych-

miast zatrzymaćpracęproduktu, odłączyćwtyczkękabla zasilającego od gniazdka sieciowego i przekazaćprodukt do autoryzo-

wanego serwisu producenta.

Uwaga! Zabronione jest używanie produktu z uszkodzonym wyłącznikiem różnicowo-prądowym.

Uruchomienie produktu

Przed każdym rozpoczęciem pracy zawsze należy dokonaćrozruch próbnego, który pozwoli sprawdzićpoprawność działania

produktu.

Upewnićsię, że włącznik narzędzia znajduje sięw pozycji „wyłączony”, a wtyczka kabla zasilającego jest odłączona od gniazdka

zasilającego.

Zamontowaćwiertło, a następnie podłączyćdopływ wody. Obie czynności wykonaćzgodnie z powyższymi wskazówkami. Za-

mknąć zawór wodny.

Upewnićsię, że wiertło nie ma kontaktu z żadnym przedmiotem, podłączyćwtyczkęprzewodu zasilającego do gniazda siecio-

wego.

Nacisnąć przycisk oznaczony „RESET” na wyłączniku różnicowo-prądowym, otworzyćzawór wodny.

Nacisnąć i przytrzymaćwłącznik, spowoduje to uruchomienie produktu. Im większy nacisk na włącznik tym wyższe obroty wiertła.

Maksymalne wciśniecie włącznika pozwala na osiągnięcie obrotów znamionowych. Pozwolićpracowaćproduktowi przez ok. 30

sekund przy nominalnej prędkości obrotowej.

W tym czasie należy sprawdzićczy wiertło nie wykazuje bicia osiowego, produkt nie wpada w wibracje, nie emituje nadmiernego

hałasu, nie wydobywa sięz produktu dym lub podejrzane zapachy. Sprawdzićczy przepływ wody układu chłodzącego nie jest

zakłócony.

Jeżeli zostanązaobserwowane jakiekolwiek objawy nieprawidłowej pracy należy natychmiast wyłączyćprodukt, odłączyćwtyczkę

kabla zasilającego od gniazda i dopiero wtedy spróbowaćusunąć przyczynęnieprawidłowej pracy. Jeżeli nie będzie możliwe

usunięcie przyczyny nieprawidłowej pracy, należy produkt przekazaćdo autoryzowanego serwisu producenta.

Zabroniona jest praca produktem wykazującym nieprawidłowości działania lub uszkodzonym produktem.

Blokada włącznika

Włącznik zostałwyposażony w blokadę, która pozwala na zablokowanie maksymalnie wciśniętego włącznika. Pozwala to pracę

wiertnicąbez przytrzymywania włącznika. Aby uruchomićblokadę, należy ucisnąć przycisk włącznika do oporu i przytrzymaćgo w

tej pozycji. Następnie nacisnąć przycisk blokady i zwolnićnacisk na przycisk włącznika. Odblokowanie włącznika następuje przez

przyciśnięcie przycisku włącznika, spowoduje to podniesienie sięprzycisku blokady. Zwolnienie nacisku na przycisk włącznika

spowoduje zatrzymanie pracy produktu.

Wyłączenie produktu

Produkt należy wyłączyćw następującej kolejności.

Zwolnićnacisk na włącznik, jeżeli została użyta blokada włącznika należy jąuprzednio zwolnić.

Poczekaćdo zatrzymania obrotów wiertła. Zamknąć zawór wodny. Odłączyćwtyczkękabla zasilającego od gniazda sieciowego.

Odłączyćinstalacjęwodnąod produktu. Otworzyćzawór wodny produktu i pozwolićwydostaćsięreszcie wody z produktu.

Zdemontowaćwiertło i przystąpićdo konserwacji produktu.

Praca produktem

Przed rozpoczęciem pracy należy przygotowaćmiejsce wiercenia.

Jeżeli będzie wykonywany otwór przelotowy należy zabezpieczyćteżdrugąstronęprzewiercanej powierzchni tak, aby wypada-

jący z wiertła rdzeńnie spowodowałzagrożenia.

Należy sprawdzićmiejsce wykonywania otworu na obecność przeszkód w postaci instalacji, wodnych, gazowych, elektrycznych

i innych, których uszkodzenie w trakcie wiercenia mogłoby spowodowaćzagrożenie urazami, śmierciąlub spowodowaćszkody

materialne.

Jeżeli podczas wiercenia ma byćprzecięte zbrojenie należy uzyskaćpozwolenie na takie działanie od nadzoru budowlanego lub

innych służb odpowiedzialnych za bezpieczeństwo konstrukcji.

Podczas wiercenia nie należy przechylaćwiertnicy, spowoduje to przekoszenie wiertła w otworze, co może spowodowaćuszko-

dzenie wiertła, wiertnicy i spowodowaćzagrożenie powstaniem urazów.

Podczas wiercenia należy wywieraćtylko taki nacisk, jaki jest konieczny do efektywnego wiercenia. Zbyt duży nacisk spowoduje

zbyt szybkie zużycie sięwiertła oraz samej wiertnicy. Może także spowodowaćzadziałanie sprzęgła przeciążeniowego.

Wiertnica posiada sprzęgło przeciążeniowe, zadziała ono w momencie wykrycia przez maszynęzbyt dużego oporu podczas wier-

INSTRUKCJA ORYGINALNA 13

cenia, objawia sięnajpierw pulsowaniem podczas pracy, a ostatecznie wstrzymaniem pracy wiertła, przy kontynuacji pracy silnika.

Zadziałanie sprzęgła może byćspowodowane przez zbyt duży nacisk podczas wiercenia, przekoszenie wiertła lub natraﬁenie

końcem wiertła na materiałwymagający użycia zbyt dużego momentu obrotowego.

Jeżeli zostanie zaobserwowane zadziałanie sprzęgła należy zmniejszyćnacisk wiertła, ażdo powrotu wiertnicy do prawidłowej

pracy.

W przypadku wykonywania otworów nieprzelotowych rdzeńpozostaje zamocowany do podłoża. Po zakończeniu wiercenia, nale-

ży jeszcze przez krótki czas nie wyłączaćdopływu wody, pozwoli to wypłukaćpyłpowstały podczas wiercenia, który znajduje się

pomiędzy ścianąwiertła, a rdzeniem.

Rdzeńnależy oderwaćod podłoża za pomocądłuta lub przecinaka w sposób pokazany na ilustracji (XVII).

W przypadku wykonywania otworów przelotowych rdzeńmoże sam wypaść z wiertła. Przed rozpoczęciem wiercenia przeloto-

wego należy także zabezpieczyćdrugąstronęotworu, na przykład za pomocąszalunku, aby wypadający rdzeńnie spowodował

zagrożenia. Jeżeli rdzeńnie wypadnie z wiertła pod wpływem własnego ciężaru należy, delikatnie ostukaćścianki wiertła za

pomocąkawałka drewna lub tworzywa sztucznego. Zabronione jest stosowanie to tego celu przedmiotów metalowych. Jeżeli

rdzenia nadal nie da sięwydobyćmożna użyćwybijaka włożonego w otwór montażowy wiertła. Lekkimi uderzeniami wybićrdzeń.

Zachowaćostrożność, aby podczas wybijania nie uszkodzićgwintu w otworze montażowym.

Przed rozpoczęciem wiercenia należy zaznaczyćmiejsce wiercenia, wokółśrodka wiercenia należy wyznaczyćokrąg o średnicy

otworu. Ułatwi to precyzyjne wykonanie otworu.

Po zakończonej pracy należy zamknąć dopływ wody, odłączyćwtyczkękabla zasilającego i przystąpićdo konserwacji.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkęnarzędzia z gniazdka sieci

elektrycznej. Po zakończonej pracy należy sprawdzićstan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę:

korpusu i rękojeści, przewodu elektrycznego z wtyczkąi odgiętką, działania włącznika elektrycznego, drożności szczelin wentyla-

cyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik

nie może domontowaćelektronarzędzi, ani wymieniaćżadnych podzespołów lub części składowych, gdyżpowoduje to utratę

praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, sąsygnałem do przeprowa-

dzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatko-

wąi osłony należy oczyścićnp. strumieniem powietrza (o ciśnieniu nie większym niż0,3 MPa), pędzlem lub suchąszmatkąbez

użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścićsuchączystąszmatą.

ORIGINAL INSTRUCTIONS

CHARACTERISTICS OF THE PRODUCT

The diamond drill rig is designed to make holes in reinforced concrete by means of special bits with a diamond cutting edge. It is

also possible to use the drill rig to drill holes in ceramic materials such as concrete, asphalt, brick or stone. Due to water cooling

option the work is eﬀective and safe. The drill rig can be used as manual or stationary tool. The product is equipped with a rack

dedicated for it. Correct, reliable and safe operation of the product depends on proper use of it, hence:

Before commence of operation read the entire manual and keep it.

The manufacturer shall not be responsible for any damages and injuries arising from use of the product in a way contrary to the

intended use as well as from failure to observe the safety regulations and guidelines herein. Use of the product contrary to the

intended one causes loss of rights to the guarantee and statutory warranty.

EQUIPMENT AND ACCESSORIES

The product is supplied as a whole but it requires some preparatory works described in this manual later. The product is supplied

along with a rack, an additional grip with a bracket and a rear support. The product is not supplied with bits and the water con-

nection hose.

TECHNICAL DATA

Parameter Measurement unit Value

Catalog no. YT-81980

Nominal voltage [V~] 230

Rated voltage [Hz] 50

Rated power [W] 2200

Insulation class II

Rated rpm [min-1] 1200

Bit socket 1 1/4” UNC

Min. diameter of the bit [mm] 12

Max. diameter of the bit [mm] 180

Length of the drill [mm] 150 - 450

Diameter of a water connection [‘’ / mm] 1/4” / 6,35

Max. pressure of the outlet water [MPa] 0.5

Noise

acoustic pressure LwA ± K [dB(A)] 90 ± 3

noise power LwA ± K [dB(A)] 103 ± 3

Vibrations ah± K [m/s2] 2,90 ± 1,5

Protective step IP20

Mass [kg] 12

The declared noise emission value(s) have been measured in accordance with a standard test method and may be used for com-

paring one tool with another. The declared noise emission value(s) may also be used in a preliminary assessment of exposure.

WARNING! The noise emissions during actual use of the power tool can diﬀer from the declared values depending on the ways in

which the tool is used especially what kind of workpiece is processed. There is a need to identify safety measures to protect the

operator that are based on an estimation of exposure in the actual conditions of use (taking account of all parts of the operating

cycle such as the times when the tool is switched oﬀand when it is running idle in addition to the trigger time).

GENERAL WARNINGS FOR THE SAFETY OF POWER TOOLS

Warning! Read all safety warnings, illustrations and speciﬁcations provided with this power tool. Failure to do so may

result in electric shock, ﬁre or serious injury.

Keep all warnings and instructions for future reference.

The term “power tool” used in warnings applies to all tools driven by power both wired and wireless.

Workplace safety

Keep the workplace well-lit and clean. Disorder and poor lighting can be causes of accidents.

Do not work with power tools in an environment with an increased risk of explosion, containing ﬂammable liquids, gases

or vapors. Power tools generate sparks that can ignite dust or fumes.

Children and third persons should not be allowed to enter the workplace. Loss of concentration can result in loss of control.

ORIGINAL INSTRUCTIONS

Electrical safety

The plug of the electric cable must match the power socket. You must not modify the plug in any way. Do not use any

plug adapters with earthed power tools. An unmodiﬁed plug that ﬁts the outlet reduces the risk of electric shock.

Avoid contact with earthed surfaces such as pipes, radiators and coolers. Grounding the body increases the risk of electric shock.

Do not expose power tools to contact with atmospheric precipitation or moisture. Water and moisture that gets inside the

power tool increases the risk of electric shock.

Do not overload the power cable. Do not use the power cord to carry, pull or unplug the power plug from the power outlet.

Avoid contact of the power cable with heat, oils, sharp edges and moving parts. Damage or entanglement of the power cord

increases the risk of electric shock.

In the case of working outside closed rooms, use extension cords intended for work outside closed rooms. The use of an

extension cord adapted for outdoor use reduces the risk of electric shock.

When using a power tool in a humid environment is unavoidable as a protection against supply voltage use a residual

current device (RCD). The use of RCD reduces the risk of electric shock.

Personal safety

Stay alert, pay attention to what you do and keep common sense while working with the power tool. Do not use a power

tool when you are tired or under the inﬂuence of alcohol or medication. Even a moment of inattention while working can

lead to serious personal injury.

Use personal protective equipment. Always wear eye protection. The use of personal protective equipment such as dust

masks, anti-slip safety shoes, helmets and hearing protection reduce the risk of serious personal injury.

Prevent accidental operation. Make sure that the electric switch is in the “oﬀ” position before connecting to the power

supply and / or battery, lifting or moving the power tool. Moving the power tool with the ﬁnger on the switch or powering the

power tool, when the switch is in the “on” position can lead to serious injuries.

Before turning on the power tool remove any keys and other tools that were used to adjust it. The key left on the rotating

parts of the power tool can lead to serious injuries.

Do not reach and do not lean too far. Keep the right attitude and balance all the time. This will allow easier control over the

power tool in case of unexpected work situations.

Dress accordingly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts of the

power tool. Loose clothing, jewelry or long hair can be caught by moving parts.

If the devices are ﬁtted for the connection of dust extraction or dust collection, make sure that they are connected and

used properly. The use of dust extraction reduces the risk of dust hazards.

Do not let the experience acquired from frequent use of the tool resulted in carelessness and ignoring safety rules.

Carefree action can cause serious injuries in a fraction of a second.

Use and care of the power tool

Do not overload the power tool. Use the power tool appropriate for the selected application. The right power tool will pro-

vide a better and safer job if used according to the designed load.

Do not use the power tool, if the electric switch does not allow switching on and oﬀ. Power tool, which cannot be controlled

by means of a power switch is dangerous and must be returned for repair.

Disconnect the plug from the power socket and / or remove the battery if it is detachable from the power tool before adjusting,

changing accessories or storing the tool. Such preventive measures will allow you to avoid accidentally turning on the power tool.

Keep the tool out of the reach of children, do not let people who do not know how to operate the power tool or these

instructions use a power tool. Power tools are dangerous in the hands of untrained users.

Maintain power tools and accessories. Check the tool for mismatches or jams of moving parts, damage to parts and any

other conditions that may aﬀect the operation of the power tool. Damage must be repaired before using the power tool.

Many accidents are caused by incorrectly maintained tools.

Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp edges are less prone to jamming and are

easier to control when working.

Use power tools, accessories and inserted tools etc. in accordance with these instructions, taking into account the type

and conditions of work. The use of tools for work other than designed is likely to result in a dangerous situation.

Handles and gripping surfaces must be dry, clean and free from oil and grease. Slippery handles and gripping surfaces do

not allow for safe operation and control of the tool in dangerous situations.

Repairs

Repair the power tool only in authorized facilities using only original spare parts. This ensures proper operation safety of

the power tool.

DIAMOND DRILL SAFETY WARNINGS

When performing drilling that requires the use of water, route the water away from the operator’s work area or use a

liquid collection device. Such precautionary measures keep the operator’s work area dry and reduce the risk of electrical shock.

ORIGINAL INSTRUCTIONS

Operate power tool by insulated grasping surfaces, when performing an operation where the cutting accessory may

contact hidden wiring or its own cord. Cutting accessory contacting a “live” wire may make exposed metal parts of the power

tool “live” and could give the operator an electric shock.

Wear hearing protection when diamond drilling. Exposure to noise can cause hearing loss.

When the bit is jammed, stop applying downward pressure and turn oﬀthe tool. Investigate and take corrective actions to

eliminate the cause of the bit jamming.

When restarting a diamond drill in the workpiece check that the bit rotates freely before starting. If the bit is jammed, it may

not start, may overload the tool, or may cause the diamond drill to release from the workpiece.

When securing the drill stand with anchors and fasteners to the workpiece, ensure that the anchoring used is capable of

holding and restraining the machine during use. If the workpiece is weak or porous, the anchor may pull out causing the drill

stand to release from the workpiece.

When drilling through walls or ceilings, ensure to protect persons and the work area on the other side. The bit may extend

through the hole or the core may fall out on the other side.

Do not use this tool for overhead drilling with water supply. Water entering the power tool will increase the risk of electric shock.

USE OF THE PRODUCT

Preparation for the operation.

Unpack the product and remove all elements of the packaging. It is recommended to keep the package for storage and transport

of the product. Check product in terms of damages, which could occur during the transport.

Note! Before commence of any preparatory works make sure that the switch key of the product is at the oﬀposition and

that the product is unplugged from the socket.

The drill rig can be prepared in two variants of operation: manual and on the rack.

If only it is possible use the rack since it makes operation simpler and safer.

Preparation for manual operation

Insert the bracket of the additional grip into the front of the drill rig’s body and set it in such a way that the hole in the bracket covers

one of the holes in the body and secure it by tightening the screw (II). The ring must not move. Tighten the additional grip into the

bracket’s socket (III). Such a setting of the main grip and the additional grip is recommended to drill horizontally and at places

where space is limited. It requires higher counteracting power preventing unexpected turn of the drill rig.

The additional grip can be also directly tightened into the body opposite to the main grip (IV). Such a setting of the main grip and

the additional grip assures better control of the tool during the operation.

Next, install the rear support tightening it by means of screws to the rear part of the enclosure (V).

Preparation for operation on the rack

Base of the rack must be ﬁxed to the ﬂoor. Four holes in corners of the base are intended for this (VI). Use all of the holes to ﬁx

the rack to the base. Before commence of installation select proper type of the ﬂoor. Floor intended for installation must be solid

and of uniform structure. Loose and bulk ﬂoors such as stone or sand are not permitted. Connecting elements must be adjusted

to the ﬂoor; one can use raw plugs, anchors, screws and other screwed connecting elements. Do not use hammered connecting

elements. Forces produced during drilling can pull out such connecting elements from the ﬂoor. Moreover, base of the rack is

made from light alloys and it has not been designed to transfer loads occurring when connecting elements are hammered. The

base, after it has been ﬁxed to the ﬂoor, can be used in any position.

Install the wheel of the movable head of the rack. The wheel can be installed on one or the other side of the spindle of the head.

Insert the wheel on the spindle and tighten the screw it in such a way that the wheel is not able to leave the spindle.

Regulate resistance of the head of the rack. To do this one needs to use two screws and the wheel. Using screws regulate a con-

stant resistance. The wheel is used to increase the resistance. Loose slightly the counter nuts and then tighten the screws (VIII)

and protect their position by tightening the counter nuts. Tighten the wheel (IX) in order to increase the resistance and untighten

it in order to reduce the resistance.

Note! The wheel and screws are not intended to block the head’s movement totally. Resistance of the move must be adjusted in

such a way to assure the head does not change location when loaded by the drill rig installed in the head, and to assure smooth

movement of the head by means of the wheel.

Tighten the plug (X) into the hole at the peak of the column of the rack.

In case there is already installed a ring of the additional grip, dismount it. Dismount also the additional grip if it was tighten directly

into the body. The rear support is not necessary to work at the rack. However, if it is installed and it does not generate any prob-

lems to use the drill rig at the rack it does not have to be dismounted.

The drill rig must be installed in the head of the rack by inserting it into the bracket of the head. Then turn it till one of the holes

in the body covers a hole in the bracket and then secure the drill rig by tightening the screw (XI). Tighten the bracket by means

of the screw (XII).

ORIGINAL INSTRUCTIONS

Note! The drill rig must be placed in the head in such a way to assure possibly best access to the main grip and the electric switch.

The grip and the power supply cable must not hamper moves of the head.

Installation of the bit

The bit is installed by tightening it into the drill rig’s spindle. Thread of the bit must ﬁt the thread of the drill rig. It is prohibited to

modify threads in order to adjust them. It is prohibited to use adapters which adjust a bit to the installation system of the spindle.

Before installation of a bit check condition of both of the threads - of the bit and of the spindle. Threads must be clean and free

from damages. If necessary clean the threads by means of a brush with artiﬁcial bristle or a soft cloth.

In the axis of the spindle there is an outlet for cooling water. Check whether it is polluted. It is simpler to do it before the bit has been

installed. If necessary clean the water outlet carefully by means of a thin wooden stick or a stick made from the artiﬁcial bristle.

Do not use sharp, metal objects, which could damage the water supply system. If contaminants cannot be removed contact the

manufacturer’s authorized center.

Install a bit by tightening it into the spindle in such a way that the spindle thread is totally covered. The connection must be tight-

ened by keeping the spindle by means of one of wrenches and tightening it by means of the other wrench (XIII).

Disassembly of the bit must be carried out by untightening it by means of a wrench while holding it by means of the other wrench.

Installation and disassembly of the bit takes place by means of manual wrenches. The bit will tighten itself during operation of the

tool which means that disassembly of the bit may require higher forces compared to installation.

Connection of the cooling water

Note! Use water only to cool down. It is prohibited to use other liquids. Water intended for cleaning must be clean and free from

any contaminants which could limit or block ﬂow of the water.

If this is possible use the water cooling system. It enables to extend the operation time of bits and the drill rig itself and to reduce

quantity of the dust during work. Check whether the water valve of the product is closed and the valve’s lever is parallel to the main

grip (XIV). Insert a hose of the internal diameter presented in the technical data table into the stub pipe of the valve (XV). Check

whether the hose does not slide down the stub during operation. If necessary secure the connection by a bracket. Do not tighten

the bracket too much in order to not damage the hose.

Open ﬂow of the water into the valve. Water must be supplied to the water connection under pressure not exceeding the one

stipulated in the table with technical data. Check whether connection of the hose on the stub of the valve does not indicate any

leaks. Open the water valve by turning the lever in such a way to make it perpendicular to the main grip (XVI).

Check whether water leaves the outlet jet.

Note! In case when the end of the bit at the time of operation becomes higher than the end of the spindle, e.g. when mak-

ing holes in a ceiling, make sure that the water does not ﬂow into the drill rig. The drill rig is not tightened and contact

of the water with the electric systems of the product may result in electric shock which could result in serious injures

including death.

In such a case drill without the water cooling or use an external unit to collect excess of the water (available separately) connected

to industrial vacuum cleaner, designed for wet operation (available separately).

Water system must be installed in such a way that it does not hamper operation of the product and it does not prevent access to

the grip and switch.

Test of the earth fault breaker

The product is equipped with an automatic earth fault breaker connected to the power cord near the plug. Before commence of

the supply its operation must be tested. Make sure that the switch key of the tool is in its oﬀposition, the bit has been dismounted

and the spindle has no contact with any object. Connect supply cable plug to the network socket. Press the TEST button located

at the enclosure of the PRDC earth fault breaker, control lamp at the earth fault breaker is oﬀ. Press the RESET button and then

start the product by pressing the earth fault breaker, the control lamp must be on.

In case the control lamp does not go oﬀafter the TEST button has been pressed or when it goes oﬀimmediately after the product

has been started, stop operation of the product, unplug the unit and have the machine repaired in an authorized service center.

Note! It is prohibited to use the product with damaged earth fault breaker.

Start of the product

Before commence of operation always carry out an initial start up which enables checking correctness of the product operation.

Make sure that switch key of the tool is in the on position and plug of the power cord is unplugged from the socket.

Install the bit and connect the water ﬂow. Both of the operations must be carried out acc. to the guidelines. Close the water valve.

Make sure that the bit has no contact with any object. Insert the plug into the power supply socket.

Press the RESET button on the earth fault breaker and open the water valve.

Press and hold the switch key; it will start the product. The more pressure on the switch key the higher rpm of the bit. Maximal

pressing of the switch key results in its nominal rpm value. The product must operate approx. 30 s. with a nominal rotary speed.

At this moment check whether the bit does not show any traces of axial run-out, the product does not vibrate and it does not emit

too much noise, there is no smoke or any suspicious odors. Check whether ﬂow of water in the cooling system is not disturbed

in any way.

ORIGINAL INSTRUCTIONS

If there are observed any symptoms of improper operation, switch oﬀthe product immediately, unplug the power cord from the

socket and then try to liquidate a reason for improper operation. If it is impossible to liquidate the reason for improper operation

have it repaired in the authorized repair center of the manufacturer.

It is prohibited to operate with the product showing improper operation or when it is damaged.

Switch key interlock

The switch key is equipped with an interlock which enables to block switch key when it is maximally pressed. It enables to carry out

operations without holding the switch key. In order to start the interlock press the switch key fully and hold it in this position. Then

press the interlock key and release the pressure at the key switch. Release of the interlock takes place by pressing the switch key.

It results in release of the interlock. Release of the pressure at the switch key stops the product’s operation.

Switching oﬀ

The product must be switched oﬀin the following sequence.

Release pressure at the switch key; if the interlock has been activated, deactivate it ﬁrst.

Wait till rotates of the bit stop. Close the water valve. Unplug the power cord from the socket. Disconnect the water installation from

the product. Open the water valve of the product and enable a residue water ﬂow out.

Dismount the bit and start maintenance of the product.

Operation

Before commence of the work always prepare the operation place.

If a passage (through) hole is to be carried out protect also the other side of drilled area since core falling oﬀthe bit may cause

a hazard.

Check place, where a hole is to be drilled in terms of any obstacles such as installations: water, gas and electric ones, damage to

which could result in injures and a death risk as well as material damages.

If at the time of drilling works certain reinforcement is to be cut, obtain a relevant permit from technical supervision authorities or

any other services responsible for safety of structures.

When drilling do not slant the drill rig, it can damage the bit, the tool itself and to result in injuries.

When drilling apply such pressure only which is necessary to drill eﬀectively. Too much pressure shall cause quick wear of the bit

and the drill rig itself. It may also cause activation of the overload clutch.

The drill rig is equipped with overload clutch. It operates at the moment the machine detects too much resistance during drilling.

Firstly, some pulsation takes place and ﬁnally, bit stops despite the engine operates. Operation of the clutch can be caused by too

large pressure during drilling, by bending of the bit or drilling a material which requires too high torque.

If the clutch operation is observed release pressure of the bit till the drill rig has returned to proper operation.

In case when no-passage holes are carried out the core stays ﬁxed to the base. After the end of drilling do not switch oﬀﬂow of the

water immediately. It will enable to ﬂush out the dusts produced when drilling, which is located between the wall of the bit and its core.

The core must be unsticked from the base by means of a chisel in a way presented in the illustration (XVII).

In case of no-passage holes the core may fall oﬀfrom the bit by itself. Before start of the passage drilling protect the other side,

e.g. by means of a boarding, in order to prevent the core from falling from the core and making any damages. If the core does not

fall from the bit under its own weight, delicately tap the walls of the bit by means of a piece of wood or plastic one. It is prohibited

to use metal objects to do this. If it is still impossible to remove the core, one may use an ejecting drift inserted into the installation

hole of the bit. Remove the core by light tapping. Stay cautious and do not damage the thread in the installation hole.

Before commence of drilling mark the drilling place, around the drilling mark a circle (diameter of the hole). It enables accurate

drilling.

After the end of work close the water ﬂow, unplug the tool and start maintenance operations.

MAINTENANCE AND OVERHAUL

ATTENTION! Before any adjustment, technical service or maintenance operations unplug the tool. Once the operations have been

ﬁnished, the technical conditions of the tool must be assessed by means of external evaluation and inspection of the following

elements: body and handle, conductor with a plug and deﬂection, functioning of the electric switch, patency of ventilation slots,

sparking of brushes, noise level of functioning of bearings and gears, start-up and smoothness of operation. During the guarantee

period, the user cannot dismantle the electric tools or change any sub-assemblies or elements, since it will cancel any guarantee

rights. All irregularities detected at overhaul or during functioning of the tools are a signal to have the tool repaired at a service

shop. Once the functioning has been concluded, the casing, ventilation slots, switches, additional handle and protections must be

cleansed with a stream of air (at a pressure not exceeding 0.3 MPa), with a brush or a cloth without any chemical substances or

cleaning liquids. Tools and handles must be cleansed with a clean cloth.

ORIGINALANLEITUNG

PRODUKTBESCHREIBUNG

Mit der Diamant-Bohranlage wird bewehrter Beton mithilfe der Spezialdiamantbohrer gebohrt. Die Diamant-Bohranlage kann

auch für Nassbohrungen in Keramikstoﬀen, wie Beton, Asphalt, Ziegelsteine oder Naturstein, eingesetzt werden. Mit der Wasser-

kühlung ist die Arbeit leistungsstark und sicher. Die Diamant-Bohranlage kann als ein manuelles oder stationäres Werkzeug be-

trieben werden, im Gerätezubehör ist ein Spezialuntergestell vorhanden. Der korrekte, zuverlässige und sichere Werkzeugbetrieb

setzt eine fachmännische Bedienung voraus, deshalb:

diese Anleitung vor Arbeitsbeginn gründlich lesen und sicher aufbewahren.

Der Hersteller haftet nicht für jegliche Schäden und Verletzungen infolge des bestimmungsfremden Produktgebrauches, die

Nichtbeachtung der Sicherheitsvorschriften und der Bestimmungen dieser Bedienungsanleitung. Infolge des bestimmungsfrem-

den Produkteinsatzes gehen die Garantie- und Gewährleistungsansprüche des Betreibers verloren.

ZUBEHÖR

Das Gerät wird komplett ausgeliefert, es sind jedoch einige Vorbereitungen erforderlich, die nachfolgend detailliert beschrieben

werden. Das Gerät wird mit dem Untergestell, dem Zusatzhandgriﬀmit Halteschelle sowie der rückseitigen Stützkonsole geliefert.

Im Lieferumfang sind Bohrer und der Wasserschlauch nicht enthalten.

TECHNISCHE DATEN

Parameter ME Wert

Katalog-Nr. YT-81980

Nennspannung [V~] 230

Nennfrequenz [Hz] 50

Nennleistung [W] 2200

Isolationsklasse II

Nenndrehzahl [min-1] 1200

Bohreraufnahme 1 1/4” UNC

Mindestdurchmesser Bohrer [mm] 12

Maximaldurchmesser Bohrer [mm] 180

Länge Bohrer [mm] 150 - 450

Durchmesser Wasseranschluss [” / mm] 1/4” / 6,35

Wassereinlaufdruck, max. [MPa] 0,5

Lärmpegel

Schalldruck LwA ± K [dB(A)] 90 ± 3

Schallleistung LwA ± K [dB(A)] 103 ± 3

Vibrationspegel ah± K [m/s2] 2,90 ± 1,5

Schutzgrad IP20

Gewicht [kg] 12

Die angegebenen Lärmemissionswerte wurden entsprechend einem Standardmessverfahren gemessen und können für den

Gerätevergleich verwendet werden. Die angegebenen Lärmemissionswerte eignen sich auch für eine vorläuﬁge Einschätzung

der Lärmbelastung.

WARNUNG! Die Lärmemissionen während des tatsächlichen Einsatzes eines Elektrowerkzeugs können je nach Einsatz des

Werkzeugs und insbesondere je nach Art des Werkstücks von den angegebenen Werten abweichen. Es ist notwendig, Sicher-

heitsmaßnahmen zum Schutz des Bedieners auf der Grundlage einer Schätzung der Lärmbelastung unter realen Einsatzbedin-

gungen festzulegen (unter Berücksichtigung aller Teile des Arbeitszyklus, wie z. B. der Zeiten, in denen das Werkzeug ausge-

schaltet ist und in denen es außer der Auslösezeit im Leerlauf arbeitet).

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

Warnung! Alle mit diesem Elektrowerkzeug / dieser Maschine mitgelieferten Sicherheitshinweise, Abbildungen und Spezi-

ﬁkationen gründlich lesen. Bei Nichtbeachten ist elektrischer Schlag, Brand oder ernsthafte Verletzungen nicht auszuschließen.

Alle Warnungen sowie Anleitungen für mögliche Bezugnahme aufbewahren.

Der in den Warnungen verwendete Begriﬀ„Elektrowerkzeug / Maschine“ betriﬀt alle Werkzeuge / Maschinen mit dem Netz- oder

kabellosen Elektroantrieb.

20 ORIGINALANLEITUNG

Sicherheit am Arbeitsplatz

Arbeitsplatz gut beleuchtet und sauber halten. Bei Unordnung oder schwacher Beleuchtung kann es zu Unfällen kommen.

Elektrowerkzeuge / Maschinen nicht in einer Umgebung mit erhöhter Explosionsgefahr, mit brennbaren Flüssigkeiten,

Gasen oder Dämpfen gebrauchen. Bei Einsatz von Elektrowerkzeugen / Maschinen kann der Funkenﬂug zr Staub- oder Dampf-

entzündung führen.

Kinder und Unbefugte fern vom Arbeitsplatz halten. Bei reduzierter Konzentration kann die Kontrolle über das Werkzeug

verloren gehen.

Elektrische Sicherheit

Der Stecker des Stromkabels muss für die Steckdose geeignet sein. Stecker niemals modiﬁzieren. Keine Steckeradapter

mit geerdeten Elektrowerkzeugen / Maschinen verwenden. Originalstecker, die zur Steckdose passen, minimieren die Gefahr

eines möglichen elektrischen Schlages.

Berührung geerdeter Flächen, wie Rohre, Heizkörper, Kühlgeräte, vermeiden. Die Erdung auf den Körper erhöht die Gefahr

eines möglichen elektrischen Schlages.

Elektrowerkzeuge / Maschinen gegen direkte Regen- oder Schneeeinwirkung schützen. Dringt Wasser oder Feuchte ins

Elektrowerkzeug / die Maschine, erhöht sich die Gefahr eines möglichen elektrischen Schlages.

Stromkabel nicht überlasten. Gerät am Stromkabel werde tragen, noch ziehen, Gerät durch Ziehen des Steckers und

nicht des Stromkabels elektrisch abschalten. Kontakt des Stromkabels mit Wärme, Ölen, scharfen Kanten und beweg-

lichen Teilen vermeiden. Ein beschädigtes oder verwirrtes Stromkabel erhöht die Gefahr eines elektrischen Schlages.

Bei der Arbeit im Freien nur Verlängerungskabel für den Einsatz im Freien verwenden. Mit derartigen Verlängerungskabeln

wird die Gefahr eines elektrischen Schlages minimiert.

Ist der Einsatz der Elektrowerkzeugen / Maschinen in einer feuchten Umgebung unvermeidbar, sind Stromschutzvor-

richtungen zum Schutz gegen die Versorgungsspannung einzusetzen. Dadurch wird die Gefahr eines elektrischen Schlages

minimiert.

Persönliche Sicherheit

Immer achtsam bleiben, alle Tätigkeiten vorsichtig durchführen und Zurechnungsfähigkeit bei der Arbeit mit Elektrowerk-

zeugen / Maschinen behalten. Elektrowerkzeuge / Maschinen bei Müdigkeit oder unter Einﬂuss von Alkohol, Drogen oder

Arzneimitteln nicht bedienen. Nur eine kurze Unachtsamkeit kann bei der Arbeit ernsthafte Körperverletzungen herbeiführen.

Persönliche Schutzausrüstungen verwenden. Schutzbrille immer tragen. Persönliche Schutzausrüstungen, wie Staubschutz-

masken, rutschfreies Schutzschuhwerk, Schutzhelme und Gehörschutz, reduzieren die Gefahr ernsthafter Körperverletzungen.

Unerwartete Inbetriebnahme des Gerätes vermeiden. Vor dem Netz- / Akkuanschluss oder Vertragen des Elektrowerk-

zeuges / der Maschine sicherstellen, dass der Steuerschalter auf „Aus“ steht. Wird das Elektrowerkzeug / die Maschine

mit dem Finger auf dem Steuerschalter vertragen oder mit dem Steuerschalter auf „Ein“ angeschlossen, kann es zu ernsthaften

Körperverletzungen führen.

Alle Schlüssel und andere Werkzeuge, die zur Einstellung des Elektrowerkzeuges / der Maschine verwendet wurden,

vor Einschalten des Gerätes entfernen. Ein an den rotierenden Komponenten des Elektrowerkzeuges / der Maschine zurück-

gelassener Schlüssel kann zu ernsthaften Verletzungen führen.

Nicht zu weit greifen oder sich beugen. Für eine korrekte Körperstellung während der Arbeit sorgen. Dadurch kann das

Elektrowerkzeug / die Maschine bei unerwarteten Situationen bei der Arbeit einfacher beherrscht werden.

Entsprechende Schutzkleidung tragen. Lose Kleidung oder Schmuck nicht tragen. Lose Haare und die Kleidung fern

von beweglichen Komponenten des Elektrowerkzeuges / der Maschine halten. Lose Kleidungsstücke, Schmuck oder lange

Haare können durch diese Komponenten erfasst werden.

Sind die Geräte für den Anschluss einer Staubabsaugung ausgelegt, sicherstellen, dass sie korrekt angeschlossen und

betrieben wird. Mithilfe einer Staubabsaugung wird die Gefahr ernsthafter Körperverletzungen minimiert.

Nicht zulassen, dass die bei der häuﬁgen Bedienung von Elektrowerkzeugen / Maschinen gewonnenen Erfahrungen

zur Unachtsamkeit und Ignorierung der Sicherheitsgrundsätze führen. Das unvorsitichige Vorgehen kann blitzschnell zu

Körperverletzungen führen.

Elektrowerkzeuge / Maschinen gebrauchen und pﬂegen

Elektrowerkzeug / Maschine nicht überlasten und nur für den geplanten Einsatz gebrauchen. Ein entsprechendes Elektro-

werkzeug / eine Maschine kann eine leistungsstärkere und sicherere Arbeit gewährleisten, wird das Gerät für die beabsichtigte

Beanspruchung eingesetzt.

Elektrowerkzeug / Maschine nicht überlasten, wenn die Ein- und Ausschaltung mit dem Steuerschalter nicht möglich ist.

Kann keine Kontrolle über das Elektrowerkzeug / die Maschine mit dem Steuerschalter gewährleistet werden, stellt es eine Gefahr

dar und das Gerät ist dann reparieren lassen.

Stecker des Stromkabels ziehen und/oder (abbaubaren) Akku demontieren, bevor eine Einstellung, der Zubehörwechsel

oder die Lagerung des Elektrowerkzeuges / der Maschine durchgeführt wird. Durch diese Sicherheitsmaßnahmen kann eine

unerwartete Inbetriebnahme des Elektrowerkzeuges / der Maschine verhindert werden.

Elektrowerkzeug / Maschine fern von Kindern lagern, Elektrowerkzeug / Maschine durch Personen, die in der Geräte-

bedienung oder diesen Anleitungen nicht unterwiesen sind, nicht bedienen lassen. Von nicht unterwiesenen Personen

bediente Elektrowerkzeuge / Maschinen stellen eine Gefahr dar.

Table of contents

Languages:

Popular Drill manuals by other brands

Draper

Draper 56369 manual

Hitachi

Hitachi DS 12DM Handling instructions

Black & Decker

Black & Decker 2755 instruction manual

Skil

Skil 6210 Operating/safety instructions

Makita

Makita DDF483 instruction manual

Bosch

Bosch GBH 36 V-LI Professional operating instructions

Bosch

Bosch GBM Professional 13 Original operating instructions

Panasonic

Panasonic 7430LA Service manual

DeWalt

DeWalt D25223 manual

Makita

Makita HP002GD201 instruction manual

Silverline

Silverline 127789 user manual

Sealey

Sealey GSA232 instructions

Hitachi

Hitachi DS 12DVF3 instruction manual

Stanley

Stanley SK47 Safety, operation & maintenance manual

IVT

IVT D-500 manual

DeWalt

DeWalt DC222 instruction manual

Chicago Electric

Chicago Electric 68856 manual

Hilti

Hilti SFC 22 A operating instructions

YATO YT-81980 User manual

Popular Drill manuals by other brands
