YONGKANG JN503 Series User manual

1/8
Bedienungsanleitung
Nass- und Trockensauger
Hersteller:
Yongkang Jienuo Industry Trade Co., Ltd.
Xialixi Industrial Zone, Yongkang City, Zhejiang Province, P. R. China
Sicherheitshinweise:
Achtung: Vor der Montage und Inbetriebnahme die Gebrauchsanweisung
aufmerksam durchlesen.
Kontrollieren Sie, ob die Netzspannung auf dem Typenschild mit der
Netzspannung übereinstimmt.
Gerät nur an ordnungsgemäße Schutzkontaktsteckdose 220-240V 50/60Hz
Ziehen Sie den Netzstecker nach dem Gebrauch, vor jeder Säuberung/Wartung.
Zur Reinigung verwenden Sie keine Lösungsmittel.
Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz
zu trennen.
Betriebsbereites Gerät nicht unbeaufsichtigt lassen.
Dieses Gerät ist nicht zur Verwendung durch Kinder vorgesehen.
Es ist darauf zuachten, dass die Netzanschlussleitung nicht durch Überfahren,
Quetschen, Zerren und dergleichen verletzt oder beschädigt wird.
Das Gerät darf nicht benutzt werden, falls der Zustand der Netzanschlussleitung
nicht einwandfrei ist.
Keinesfalls einsaugen: Brennende Streichhölzer, glimmende Asche und
Zigarettenstummel, brennbare, ätzende, feuergefährliche oder explosive Stoffe,
Dämpfe und Flüssigkeiten.
Dieses Gerät ist nicht für die Absaugung gesundheitsgefährdender Stäube
geeignet.
Gerät in trockenen Räumen aufbewahren.
Das Gerät darf nicht mehr benutzt werden, wenn dessen Netzanschlussleitung
oder Stecker beschädigt ist, wenn das Gerät nicht einwandfrei funktioniert oder
wenn es irgendwelche Beschädigungen aufweist. In solchen Fällen soll das
Gerät dem Hersteller oder seinem Kundendienst zur Überprüfung, Reparatur
oder Einstellung zurückgeschickt werden.
Versuchen Sie nicht, das Gerät zu reparieren. Reparaturen nur von einer
Fachkraft/vom Kundendienst ausführen lassen.
Benützen Sie das Gerät nur für die Arbeiten, für die es konstruiert wurde.
Bei Reinigung von Treppen, ist höchste Aufmerksamkeit geboten.
Verwenden Sie nur Original-Zubehör und Ersatzteile.
Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den
Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdungen zu vermeiden.
Diese Geräte können von Kindern ab 8 Jahren und darüber und von Personen
mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und
die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Die Schutzart “Spritzwassergeschützt” IPx4 kann nur sichgegestellt werden, wenn

2/8
ein spritzwassergeschützter Stecker mit der Steckdose genutzt wird, bzw. wenn der
Deckel der Steckdose geschlossen ist.
Maximale Ausgangslerstung: 2000W.
Technische Daten
JN503-**L-****W ;JN506-****W (**=20,25,30,35,50,60; ****= 1200, 1400,1600)
JN503-**L-1-****W ; JN503-**L-11-****W ; JN503T-**L-11-****W
(**=20,25,30,35,50,60; ****= 1200, 1400，
，，
，1600)
JN506-1-****W ; JN506-11-****W ; JN506T-11-****W ；
；；
；MSWVP20L-WF-***W
(****=1200, 1400，
，，
，1600)
JN508-**L-1-****W ; JN508-**L-11-****W ; JN508T-**L-11-****W
(**=20,25,30,35; ****=1200, 1400，
，，
，1600)
220-240V~, 50/60Hz, IPX4,
JN503-**L-1-****W, JN503-**L-11-****W, JN503T-**L-11-****W
(**=20,25,30,35,50,60; ****=1200, 1400, 1600);
JN506-1-****W, JN506-11-****W, JN506T-11-****W, MSWVP20L-WF-****W (****=1200, 1400, 1600),
JN508-**L-1-****W, JN508-**L-11-****W, JN508T-**L-11-****W
(**=20,25,30,35; ****=1200, 1400, 1600): Schutzklasse I,
****=1200: 3200W (Maximale Ausgangslerstung: 2000W)
****=1400: 3400W (Maximale Ausgangslerstung: 2000W)
****=1600: 3600W (Maximale Ausgangslerstung: 2000W)
JN503-**L-****W, JN506-****W (**=20,25,30,35,50,60; ****=1200, 1400, 1600):
Schutzklasse II, ****=1200: 1200W, ****=1400: 1400W, ****=1600: 1600W

3/8

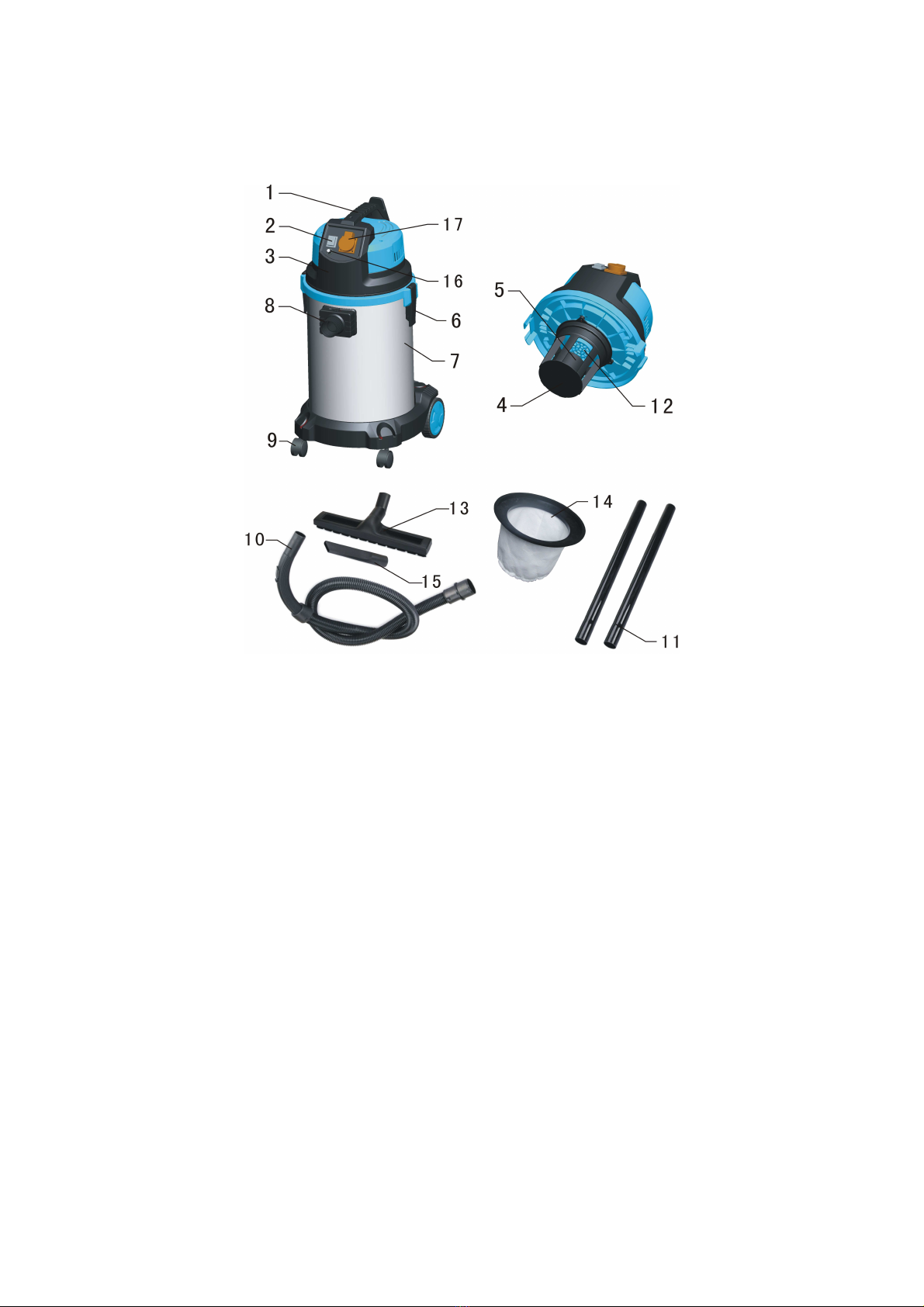

JN503/JN503-1/JN503-11/JN503T-11/ MSWVP20L-WF
Lieferumfang
1. Griff
2. Ein/Ausschalter
3. Gerätekopf
4. Filterkorb
5. Sicherheitsschwimmerventil
6. Verschlusshaken
7. Behälter
8. Anschluss Saugschlauch
9. Laufrollen
10.Biegsamer Saugschlauch
11.Saugrohre
12.Abluftgitter
13.Große Saugdüse
14.Schmutzfangsack
15.Schaumstofffilter
16.Speed controller
17.Steckdose

4/8

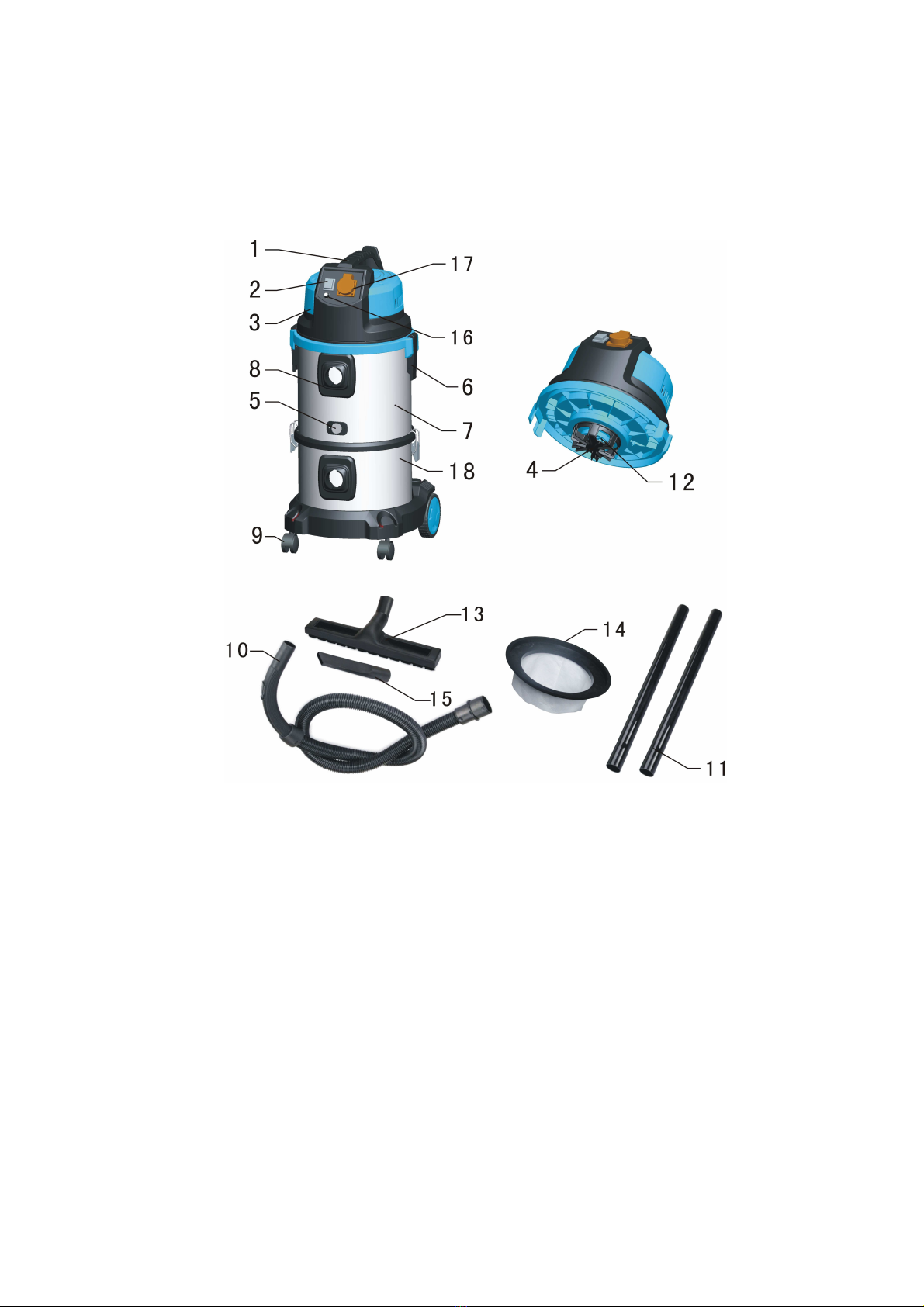

JN506/JN506-1/JN506-11/JN506T-11/ MSWVP20L-WF
Lieferumfang
1. Griff
2. Ein/Ausschalter
3. Gerätekopf
4. Filterkorb
5. Sicherheitsschwimmerventil
6. Verschlusshaken
7. Behälter
8. Anschluss Saugschlauch
9. Laufrollen
10.Biegsamer Saugschlauch
11.Saugrohre
12.Abluftgitter
13.Große Saugdüse
14.Schmutzfangsack
15.Schaumstofffilter
16.Speed controller
17.Steckdose
18.Behälter

5/8
Übersicht Düsen
Zusammenbau:
Bild 6 a: Verwenden Sie zum Nasssaugen den beiliegenden Schaumstofffilter.
Bild 6 b: Verwenden Sie zum Trockensaugen den beiliegenden Schmutzfangsack.

6/8

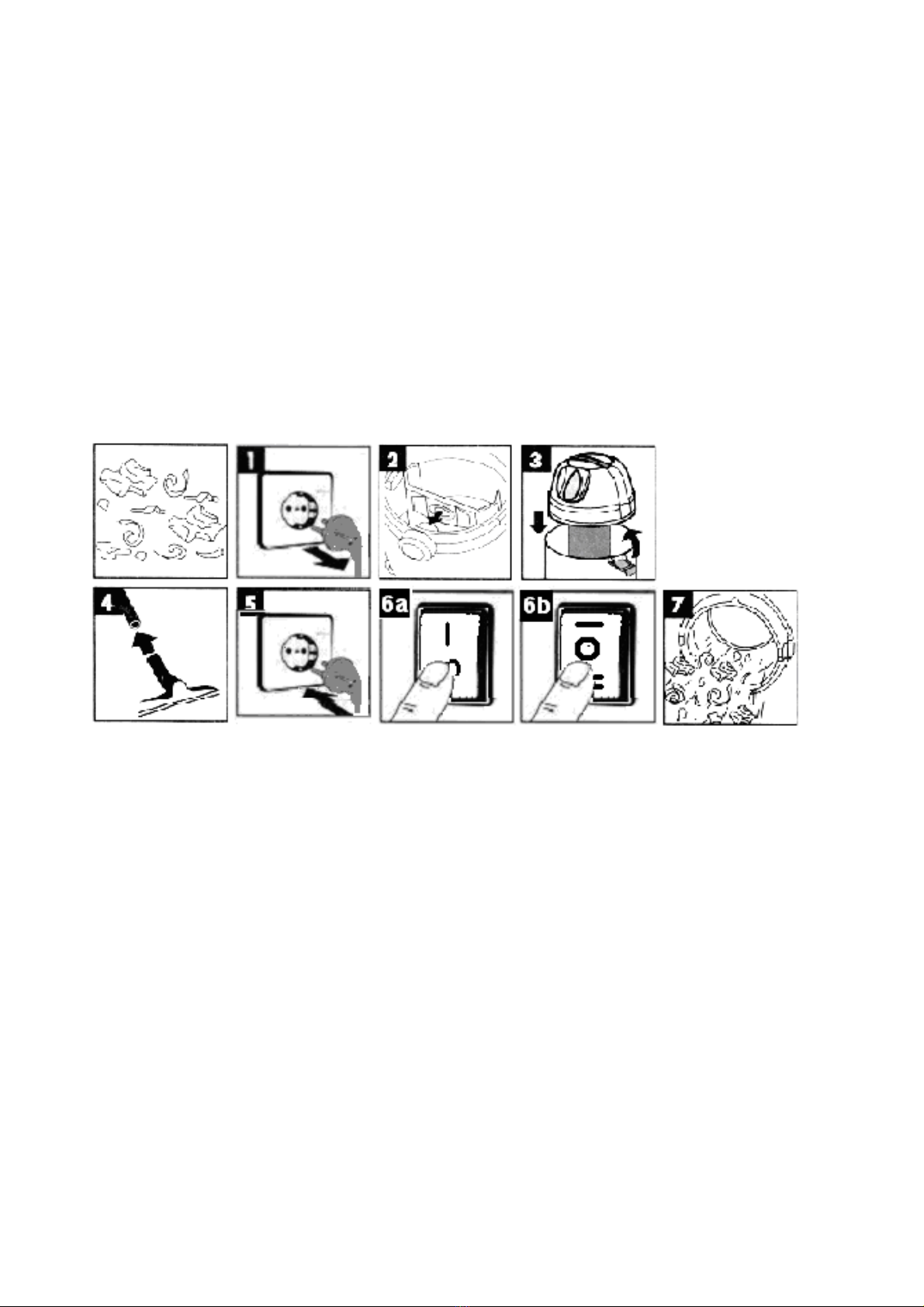

Nasssaugen:
Stecker herausziehen, bevor Sie Filter(Bild1)
Zum Nasssaugen ziehen Sie den beiliegenden Schaumstofffilter über den Filterkorb
(Bild 2). Bei der Lieferung enthaltene Schmutzfangsack ist nicht für das Nasssaugen
geeignet!
Legen Sie den Stecker und schalten Sie das Gerät (Bild 4/5a/5b)
Für: JN503-**L-****W ;JN506-****W;JN503-**L-1-****W ; JN506-**L-1-****W ：
：：
：Der
Staubsauger wird arbeiten, wenn Sie den Schalter auf „I“ Position stellen. Der Staubsauger
wird die Arbeit eingelten, wenn Sie den Schalter auf „O“ Position stellen.
Für JN503-**L-11-****W ; JN503T-**L-11-****W ;JN506-11-****W ; JN506T-11-
****W：
：：
：Der Staubsauger wird arbeiten, wenn Sie den Schalter auf „I“ Position stellen. Der
Staubsauger wird die Arbeit eingelten, wenn Sie den Schalter auf „O“ Position stellen. Wenn
Sie den Schalter auf „II“ Position stellen, der Staubsauger wird arbeiten währen das
Wergzeug arbeitet ist, er wird die Arbeit eingelten sobald das Wergzeug arbeitet nicht ist.
Geräte die an die Steckdose des Staubsaugers angeschlossen werden, dürfen nicht mit
einer Nennleistung über2000 W gekennzeichnet sein.
Trockensaugen:
Stecker herausziehen (Bild1), Ziehen Sie den alten Staubfilter heraus und setzen Sie
einen neuen rein. Zum Trockensaugen schieben Sie den Schmutzfangsack (Bild 2)
auf den Stutzen. Der Schmutzfangsack ist nur für das Trockensaugen geeignet.
Legen Sie den Stecker und schalten Sie das Gerät (Bild 5/6a/6b)
Für JN503-**L-****W ;JN506-****W;JN503-**L-1-****W ; JN506-**L-1-****W：
：：
：Der

7/8
Staubsauger wird arbeiten, wenn Sie den Schalter auf „I“ Position stellen. Der Staubsauger
wird die Arbeit eingelten, wenn Sie den Schalter auf „O“ Position stellen.
Für JN503-**L-11-****W ; JN503T-**L-11-****W ;JN506-11-****W ; JN506T-11-
****W：
：：
：Der Staubsauger wird arbeiten, wenn Sie den Schalter auf „I“ Position stellen. Der
Staubsauger wird die Arbeit eingelten, wenn Sie den Schalter auf „O“ Position stellen. Wenn
Sie den Schalter auf „II“ Position stellen, der Staubsauger wird arbeiten währen das
Wergzeug arbeitet ist, er wird die Arbeit eingelten sobald das Wergzeug arbeitet nicht ist.
Geräte die an die Steckdose des Staubsaugers angeschlossen werden, dürfen nicht mit
einer Nennleistung über 2000 W gekennzeichnet sein.

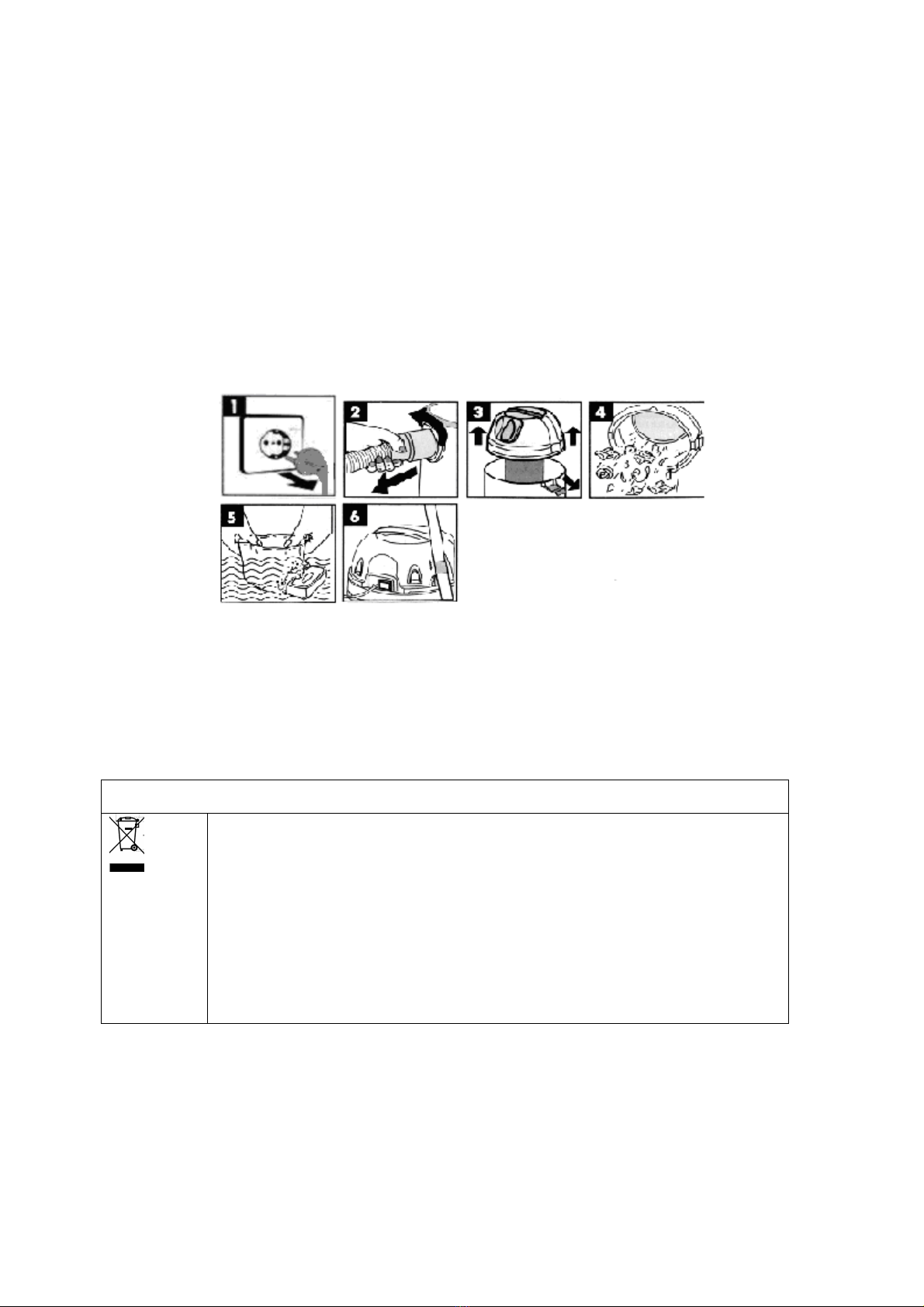

Wartung und Reinigung:
Stecker ziehen, bevor Wartung (Bild 1)
Nehmen Sie die Schaumstofffilter (Bild 3)
Waschen der Filter mit Wasser(Bild 5)
WICHTIG: Verwenden Sie keine Reinigungsmittel zur Reinigung des Filters. Der
Filter muss vollständig getrocknet sein, bevor das Gerät wieder benutzt wird.
Korrekte Entsorgung dieses Produkts
Innerhalb der EU weist dieses Symbol darauf hin, dass dieses
Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte
enthalten wertvolle recyclingfähige Materialien, die einer
Wiederverwertung zugeführt werden sollten und um der Umwelt
bzw. der menschlichen Gesundheit nicht durch unkontrollierte
Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb
über geeignete Sammelsysteme oder senden Sie das Gerät zur
Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird
dann das Gerät der stofflichen Verwertung zuführen.
Garantieerklärung
Unbeschadet der gesetzlichen Gewährleistungsansprüche gewährt der Hersteller
eine Garantie gemäß den Gesetzen Ihres Landes, mindestens jedoch 1 Jahr (in
Deutschland 2 Jahre). Garantiebeginn ist das Verkaufsdatum des Gerätes an den
Endverbraucher.
Die Garantie erstreckt sich ausschließlich auf Mängel, die auf Material- oder
Herstellungsfehler zurückzuführen sind.

8/8
Garantiereparaturen dürfen ausschließlich von einem autorisierten Kundendienst
durchgeführt werden. Um Ihren Garantieanspruch geltend zu machen ist der
Original-Verkaufsbeleg (mit Verkaufsdatum) beizufügen.
Von der Garantie ausgeschlossen sind:
- Normaler Verschleiß
- Unsachgemäße Anwendungen, wie z.B. Überlastung des Gerätes, nicht
zugelassene Zubehörteile
- Beschädigung durch Fremdeinwirkungen, Gewaltanwendung oder durch
Fremdkörper
- Schäden die durch Nichtbeachtung der Gebrauchsanleitung entstehen, z.B.
Anschluss an eine falsche Netzspannung oder Nichtbeachtung der Montageanleitung
- Komplett oder teilweise demontierte Geräte

1/8
Vacuum cleaner
Yongkang Jienuo Industry Trade Co., Ltd.
Xialixi Industrial Zone, Yongkang City, Zhejiang Province, P. R. China
Attention:
Before cleaning or maintaining the appliance, the power plug must be removed from the socket-outlet
Attention: Before assembly and starting operation, read the operating instructions
carefully
Check that the mains voltage corresponds to the details on the type plate
Only connect to a proper 220-240 volt, 50/60Hz socket
Pull the mains plug out of the socket when: the unit is not in use, before opening the
unit, before cleaning and maintenance
Never clean with solvents
Do not use the cable to pull the plug out of the socket
When unit is ready for use, do not leave unattended
Safeguard from children
Care must be taken that the mains connection lead is not damaged by being driven
over, crushed, stretched, etc
The unit must not be operated if the mains connection lead is not in perfect condition
If the supply cord is damaged, it must be replaced by the manufacturer or its service
agent to a similarly qualified person in order to avoid a hazard.
On no account vacuum: burning matches, glowing ashes and cigarette ends,
inflammable, corrosive, fire hazard or explosive substances, vapours and liquids
This unit is not suitable for vacuuming dust which is damaging to health
Store the unit in a dry place
Do not operate a defection unit
Servicing only by an authorized after-sales service point
Use only for operations for which the unit is intended
Take great care when cleaning stairs
Use only manufacturer’s attachments and spare parts
This appliance can be used by children aged from 8 years and above and persons with reduced
physical, sensory or mental capabilities or lack of experience and knowledge if they have been
given supervision or instruction concerning use of the appliance in a safe way and understand
the hazards involved
Children shall not play with the appliance.
IPX4 is only granted by connect an IPX4 plug to socket-out of the appliance or the cover
of the socket-out is closed.
Max. load of socket-out: 2000W.

2/8
Technical data:
JN503-**L-****W ;JN506-****W (**=20,25,30,35,50,60; ****=1200, 1400,1600)
JN503-**L-1-****W ; JN503-**L-11-****W ; JN503T-**L-11-****W
(**=20,25,30,35,50,60; ****= 1200, 1400，
，，
，1600)
JN506-1-****W ; JN506-11-****W ; JN506T-11-****W ；
；；
；MSWVP20L-WF-***W (****=1200,
1400，
，，
，1600)
JN508-**L-1-****W ; JN508-**L-11-****W ; JN508T-**L-11-****W
(**=20,25,30,35; ****=1200, 1400，
，，
，1600)
220-240V~, 50/60Hz, IPX4,
JN503-**L-1-****W, JN503-**L-11-****W, JN503T-**L-11-****W
(**=20,25,30,35,50,60; ****=1200, 1400, 1600);
JN506-1-****W, JN506-11-****W, JN506T-11-****W, MSWVP20L-WF-****W (****=1200, 1400, 1600),
JN508-**L-1-****W, JN508-**L-11-****W, JN508T-**L-11-****W
(**=20,25,30,35; ****=1200, 1400, 1600): Class I,
****=1200: 3200W (Max. load of socket-outlet: 2000W)
****=1400: 3400W (Max. load of socket-outlet: 2000W)
****=1600: 3600W (Max. load of socket-outlet: 2000W)
JN503-**L-****W, JN506-****W (**=20,25,30,35,50,60; ****=1200, 1400, 1600):
Class II, ****=1200: 1200W, ****=1400: 1400W, ****=1600: 1600W

3/8
JN503/JN503-1/JN503-11/JN503T-11/ MSWVP20L-WF
Items supplied:
1、Handle
2、ON/OFF switch
3、Top section
4、Filter basket
5、Safety float valve
6、Clasp
7、Container
8、Vacuum hose connection
9、Idler wheel
10、Flexible vacuum hose
11、Vacuum tube
12、air inlet
13、Large vacuum nozzle
14、Cotton bag
15、Crevice nozzle
16、Speed controller
17、Socket outlet

4/8
JN506/JN506-1/JN506-11/JN506T-11/ MSWVP20L-WF
Items supplied:
1、Handle
2、ON/OFF switch
3、Top section
4、Filter basket
5、Transparent window
6、Clasp
7、Tank
8、Vacuum hose connection
9、Idler wheel
10、Flexible vacuum hose
11、Vacuum tube
12、air inlet
13、Large vacuum nozzle
14、Cotton bag

5/8
15、Crevice nozzle
16、Speed controller
17、Socket outlet
18、Tank
Overview of nozzles

6/8
Assembly
Please note:
Figure 6a:Use the supplied foamed plastic filter for wet vacuum-cleaning
Figure 6b:Use the supplied dust bag for dry vacuum-cleaning
Wet vacuum - cleaning
Unplug before change filter (Figure 1)
Pull the supplied foamed plastic filter over the filter basket (Figure 2) for wet
vacuum-cleaning.

7/8
Insert the plug and turn on the switch, then appliance starts to work (Figure 4 & 5a or 5b)
For JN503-**L-****W ;JN506-****W;JN503-**L-1-****W ; JN506-**L-1-****W:When push
the switch to the “I” position, the vacuum cleaner will work; when push the switch to the “O”
position, vacuum cleaner will not work.
For JN503-**L-11-****W ; JN503T-**L-11-****W ;JN506-11-****W ; JN506T-11-****W:
When push the switch to the “I” position, the vacuum cleaner will work alone; when push the
switch to the “O” position, vacuum cleaner will not work; when push the switch to the “II” position,
while the tool which is connected with the socket working, the vacuum cleaner also work 3-5
seconds later, while the tool stop working, the vacuum cleaner also stop working.
The outer facility for the socket’s power is below 2000W.
The dust bag included upon delivery is not suitable for wet vacuum-cleaning!
Dry vacuum-cleaning
Unplug before change filter (Figure 1), then take out the bag and empty the dust or replace
the bag. Slip the dust bag onto the socket(figure 2) for dry vacuum-cleaning.
Insert the plug and turn on the switch, then appliance starts to work (Figure 5 & 6a or 6b)
For JN503-**L-****W ;JN506-****W;JN503-**L-1-****W ; JN506-**L-1-****W:When push
the switch to the “I” position, the vacuum cleaner will work; when push the switch to the “O”
position, vacuum cleaner will not work.
For JN503-**L-11-****W ; JN503T-**L-11-****W ;JN506-11-****W ; JN506T-11-****W:
When push the switch to the “I” position, the vacuum cleaner will work alone; when push the
switch to the “O” position, vacuum cleaner will not work; when push the switch to the “II” position,
while the tool which is connected with the socket working, the vacuum cleaner also work 3-5
seconds later, while the tool stop working, the vacuum cleaner also stop working.
The outer facility for the socket’s power is below2000W.
The dust bag is suitable only for dry vacuum-cleaning!

8/8
Maintenance – cleaning
Unplug before maintenance (Figure 1)
Take off the foamed plastic filter (Figure 3), and wash by water (Figure 5)
IMPORTANT: Do not use detergents to clean the filter. The filter must be thoroughly dry
before the machine is used.
Correct Disposal of this product
This marking indicates that this product should not be disposed with
other household wastes throughout the EU. To prevent possible
harm to the environment or human health from uncontrolled waste
disposal, recycle it responsibly to promote the sustainable reuse of
material resources. To return your used device, please use the return
and collection systems or contact the retailer where the product was
purchased. They can take this product for environmental safe
recycling.
Warranty Information
The manufacturer provides warranty in accordance with the legislation of the customer's own country of
residence, with a minimum of 1 year (Germany: 2 years), starting from the date on which the appliance is
sold to the end user.
The warranty only covers defects in material or workmanship.
The repairs under warranty may only be carried out by an authorized service centre. When making a
claim under the warranty, the original bill of purchase (with purchase date) must be submitted.
The warranty will not apply in cases of:
- Normal wear and tear
- Incorrect use, e.g. overloading of the appliance, use of non-approved accessories
- Use of force, damage caused by external influences
- Damage caused by non-observance of the user manual, e.g. connection to an unsuitable mains supply
or non-compliance with the installation instructions
- Partially or completely dismantled appliances
