Zgonc Yellow Gardenline MD530 Instructions for use

DE Benzin Rasenmäher (angetrieben)
Originalbedienungsanleitung 8 - 21
GB Petrol Lawn Mower (self propelled)
Translation of original instruction manual 22 - 34
MD530
ACHTUNG!: Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!: Read the manual carefully before operating this machine!
ATTENTION!: Lire attentivement la notice avant toute mise en route !
www.scheppach.com ser[email protected] +(49)-08223-4002-99 +(49)-08223-4002-58
Art.Nr.
864-33
3911207972
AusgabeNr.
3911207851
Rev.Nr.
28/10/2019

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
2

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
3
19
1
2
3
4
5
6
7
9
13
10
12
11
14
15
16
17
1
8
c
5
a
d
d
c
18
4a
4a
e
b

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
4
9
2
d
a
c
3d
c
a
4
4a
d
c
4
5
b
5
5
18
7
6
17
17
8
16

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
5
15a 16
15
10
19
11
19
12
15
13
14
14
17
3
2

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
6

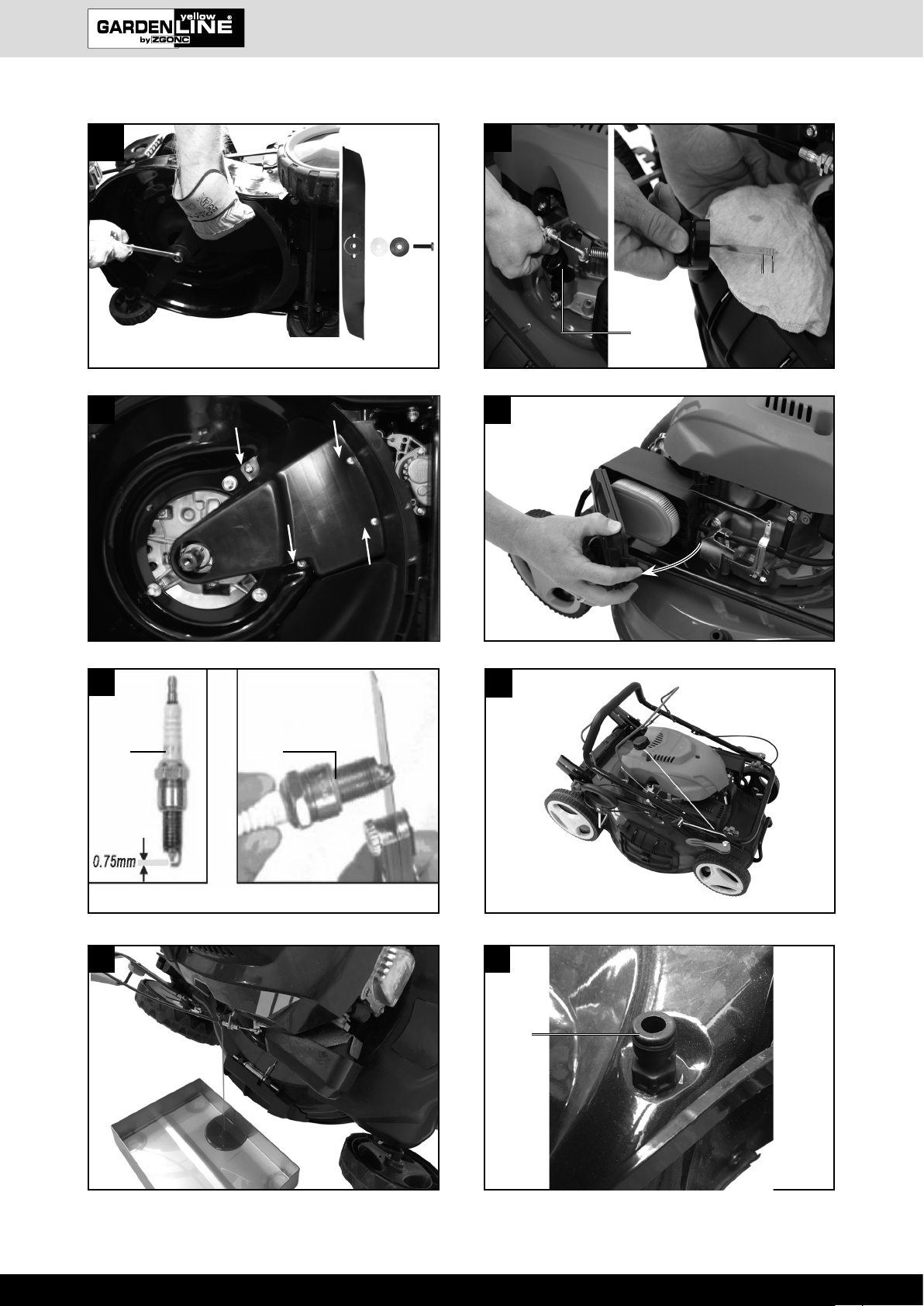

17
23
22
22
21
20
20
18
12
max. - min.
19
21
10 10
24
w

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
7

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
8 | DE
Erklärung der Symbole auf dem Gerät
Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die
Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst
beseitigen keine Risiken und können korrekte Massnahmen zum Verhüten von Unfällen nicht ersetzen.
Beachten Sie vor dem Gebrauch sämtliche Sicherheitshinweise
Lesen und verstehen Sie vor der Inbetriebnahme den kompletten Text der Bedienungs-
anleitung.
Mähen Sie am Hang nicht auf oder abwärts.
Entfernen Sie vor dem Betrieb des Rasenmähers herumliegende Kleinteile, die umher
geschleudert werden könnten.
Gefahr durch fortschleudernde Teile bei laufendem Motor.
Stellen Sie sicher, dass andere Personen ausreichend Sicherheitsabstand einhalten.
Entfernen Sie den Zündkerzenstecker, bevor Sie Wartungsarbeiten vornehmen.
Halten Sie Hände und Füße von den rotierenden Messern fern.
Wichtig. Die Abgase sind giftig, betreiben Sie den Motor daher nicht in unbelüfteten Be-
reichen
Achtung heiße Oberäche - Verbrennungsgefahr
Gehör- und Augenschutz benutzen!
ACHTUNG! Betriebsstoffe sind feuergefährlich und explosiv -Verbrennungsgefahr.
Nicht bei heißem oder laufenden Motor tanken.
Tankinhalt
Motoröl
Länge Messer. Max. Schnittbreite
Garantierter Schalleistungspegel
Das Produkt entspricht den geltenden europäischen Richtlinien.
max. 3
x
Primer-Taster für Kaltstart
MIN
MAX
Ölstand kontrollieren
DRIVE - Antriebshebel
STOP - Motorbremshebel

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
DE |9
Inhaltsverzeichnis: Seite:
1. Einleitung.............................................................................................. 10
2. Gerätebeschreibung ............................................................................ 10
3. Lieferumfang ........................................................................................ 10
4. Bestimmungsgemäße Verwendung............................................................10
5. Sicherheitshinweise ............................................................................. 11
6. Technische Daten ................................................................................ 13
7. Auspacken............................................................................................ 14
8. Aufbau / Vor Inbetriebnahme ............................................................... 14
9. In Betrieb nehmen................................................................................ 15
10. Reinigung ............................................................................................. 17
11. Transpor t .............................................................................................. 18
12. Lagerung .............................................................................................. 18
13. Wartung................................................................................................ 18
14. Entsorgung und Wiederverwertung..................................................... 20
15. Störungsabhilfe .................................................................................... 21

www.scheppach.com / ser[email protected] / +(49)-08223-4002-99 / +(49)-08223-4002-58
10 | DE
2. Gerätebeschreibung
Abb. 1 (1-20)
1. Handgriff
2. Antriebshebel
3. Motorbremshebel
4. Oberer Schubbügel, 4a Unterer Schubbügel
5. Schnellspannhebel
6. Benzintank
7. Luftlter
8. Seitenauswurf
9. Laufrad
10. Zündkerze
11. Auspuff
12. Ölmessstab
13. Antriebsrad
14. Radhöhenverstellung
15. Auswurfklappe
16. Fangkorb
17. Seilzugstarter
18. Kabelclips
19. Mulcheinsatz
20. -
3. Lieferumfang
Abb.1 (a - e)
a) 2 x Rundkopfschraube M8
b) 2 x Beilagscheibe groß
c) 4 x Beilagscheibe klein
d) 4 x Kunststoffsternmutter
e) 1 x Bedienungsanleitung
4. Bestimmungsgemäße Verwendung
Die Maschine entspricht der gültigen EG-
Maschinenrichtlinie.
Vor Arbeitsaufnahme müssen sämtliche Schutz- und
Sicherheitseinrichtungen an der Maschine montiert
sein.
• Die Bedienungsperson ist im Arbeitsbereich ge-
genüber Dritten verantwortlich.
• Die Maschine ist zur Bedienung durch eine Person
konzipiert.
• Alle Sicherheits- und Gefahrenhinweise an der Ma-
schine beachten.
• Alle Sicherheits- und Gefahrenhinweise an der Ma-
schine vollzählig in lesbarem Zustand halten.
• Maschine nur in technisch einwandfreiem Zustand
sowie bestimmungsgemäß, sicherheits- und ge-
fahrenbewusst unter Beachtung der Betriebsanlei-
tung benutzen!
• Insbesondere Störungen, welche die Sicherheit
beeinträchtigen können, umgehend beseitigen
(lassen)!
• Die Sicherheits-, Arbeits- und Wartungsvorschrif-
ten des Herstellers sowie die in den technischen
Daten angegebenen Abmessungen müssen einge-
halten werden.
• Die zutreffenden Unfallverhütungsvorschriften und
die sonstigen, allgemein anerkannten sicherheits-
1. Einleitung
Hersteller:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• Unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• Nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorg-
fältig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
