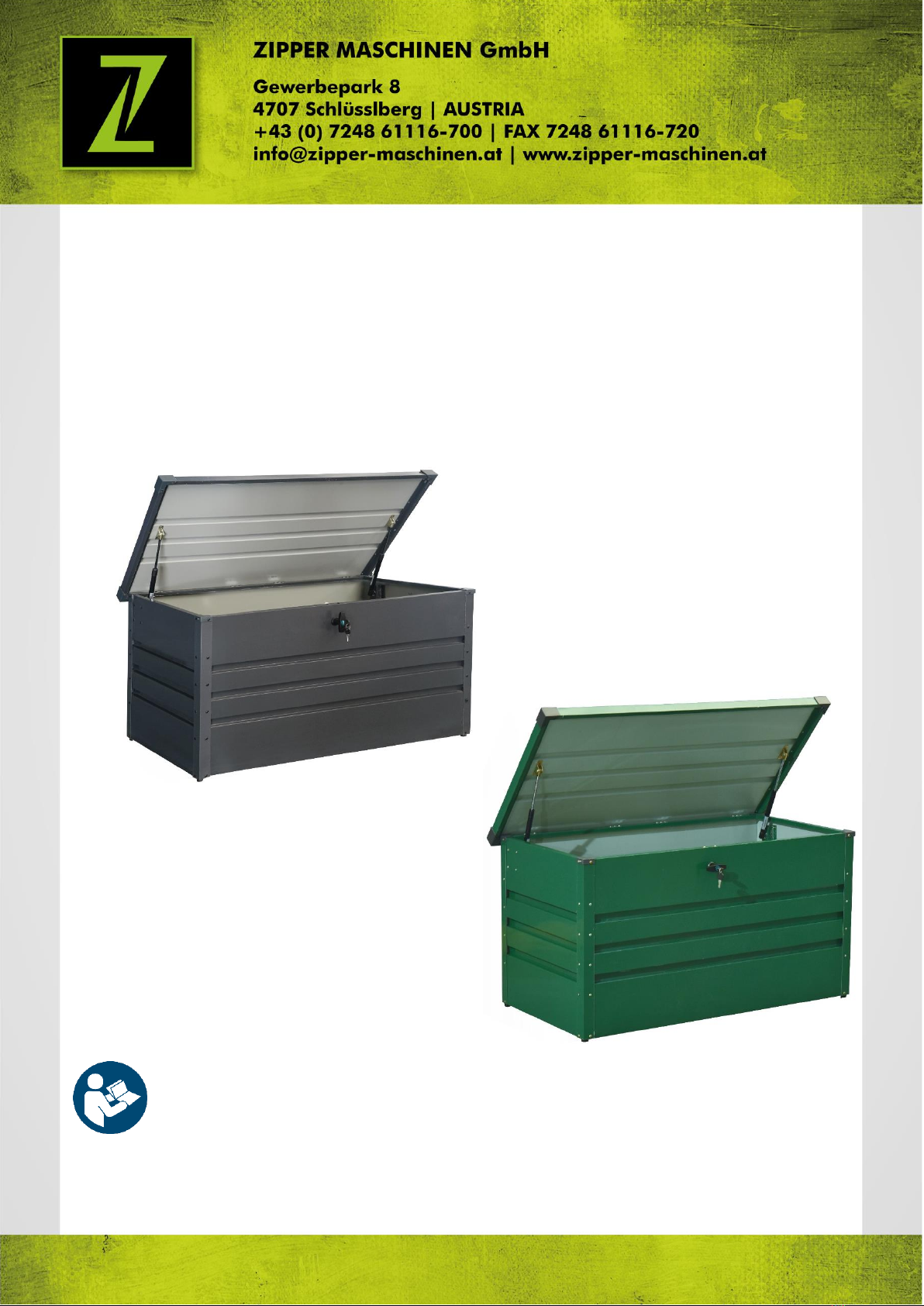

Zipper Mowers ZI-GAB132AN User manual

Edition: 21.08.2020 –Revision - 00 –TrT - DE/EN
Originalfassung
DE
BETRIEBSANLEITUNG
Garten- u. Futteraufbewahrungsbox
Übersetzung / Translation
EN
USER MANUAL
Garden- and food storage box
ZI-GAB132AN
EAN: 9120039234298
ZI-GAB132GR
EAN: 9120039234267

SICHERHEITSZEICHEN / SAFETY SIGNS
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at2
ZI-GAB132AN/ZI-GAB132GR
1SICHERHEITSZEICHEN / SAFETY SIGNS
DE
SICHERHEITSZEICHEN
BEDEUTUNG DER
SYMBOLE
EN
SAFETY SIGNS
DEFINITION OF SYMBOLS
DE
Anleitung beachten!
EN
Follow the instructions!
DE
Handschuhe bei Montage verwenden!
EN
Use gloves for assembly!
DE
max. zulässige Gewichtsbelastung
EN
Max. permitted load capacity
DE
Stellen Sie sich nicht auf das Produkt bzw. verwenden Sie es nicht als Aufstiegshilfe
(Leiter).
EN
Do not stand on the product or do not use the product as a climbing aid (ladder).
DE Warnschilder und/oder Aufkleber, die unleserlich sind oder die entfernt wurden, sind
umgehend zu erneuern!
EN Missing or non-readable safety stickers have to be replaced immediately!
2TECHNIK/ TECHNICS

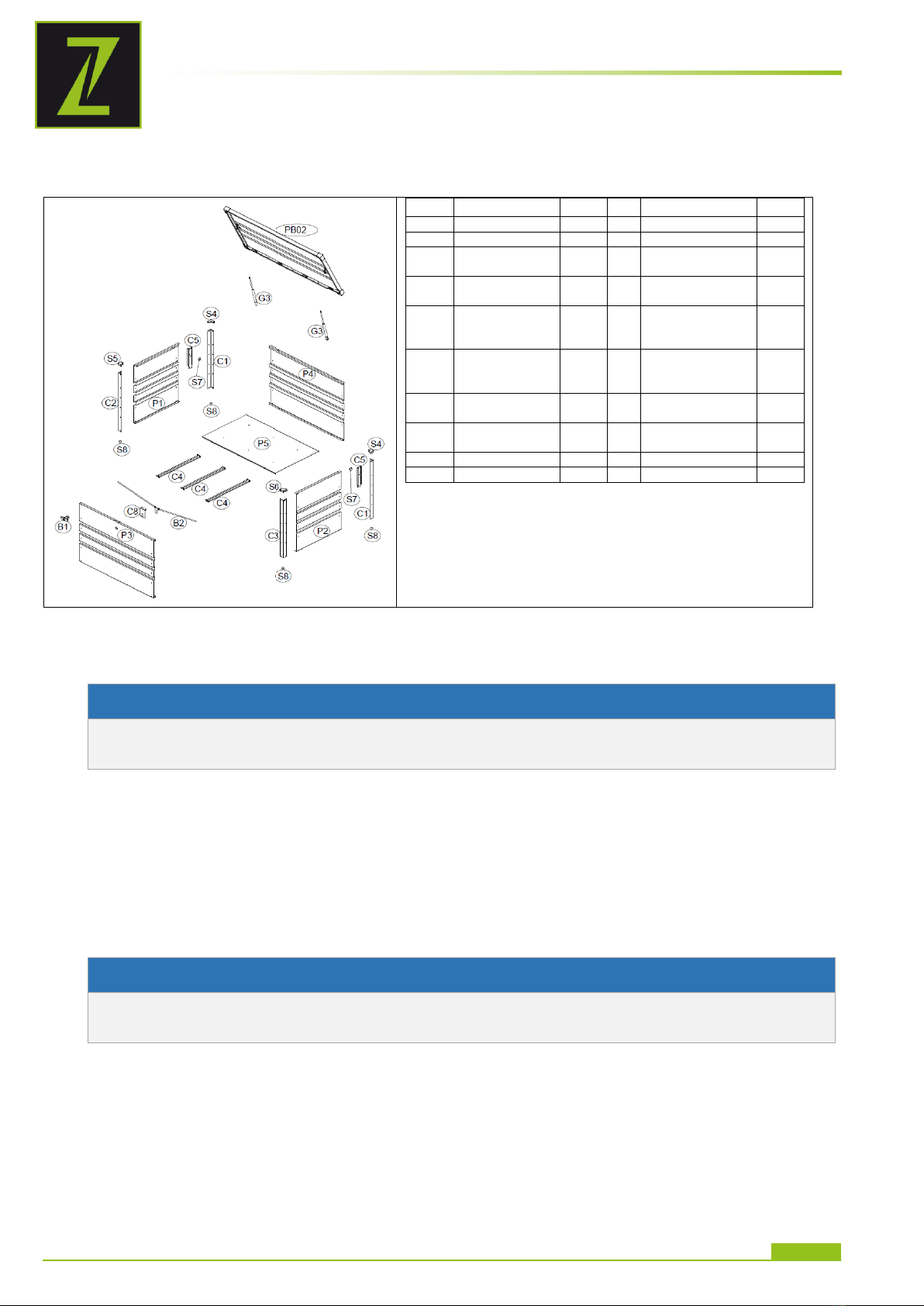

2.1 Lieferumfang / delivery content

PRODUKTSICHERHEITSHINWEISE /PRODUCT SAFETY INFORMATION
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at3
ZI-GAB132AN/ZI-GAB132GR
#
Qty
#
Qty
C1
Eckwinkel hinten /
Corner bracket back
2
P3
Vorderwand/ front panel
1
C2
Eckwinkel vorne links /
Corner bracket front left
1
P4
Rückwand / back panel
1
C3
Eckwinkel vorne rechts /
Corner bracket front right
1
P5
Bodenplatte / bottom plate
1
C4
Verstrebung / brace
3
S4
Kantenschutz hinten / corner
protection back
2
C5
Halterung für Gasdruckfeder / holder for
gas spring
2
S5
Kantenschutz vorne links / edge
protection front left
1
C8
Schlossblech / lock plate
1
S6
Kantenschutz vorne rechts /
corner protection front right
1
B1
Zylinderschloss / cylinder lock
1
S8
Fuß / foot
4
B2
Verriegelung / locking mechanism
1
F2
Schraube+Mutter /
screw+nut
55
G3
Gasdruckfeder / gas spring
2
S3
Scheibe / washer
60
S7
Kugelkopf / ball head
2
F8
Lange Schraube / long screw
4
PB02
Deckel / cover
1
F1
Kurze Schraube / short screw
50
P1
Seitenwand links / side panel left
1
*
Anleitung / manual
1
P2
Seitenwand rechts / side panel right
1
* nicht abgebildet / not shown
2.2 Technische Daten / technical data
ZI-GAB132AN/ZI-GAB132GR
Max. Beladung Aufbewahrungsbox / max. load-capacity storage box
kg
80
Max. Beladung Deckel / max. load-capacity cover
kg
50
Nettogewicht / net weight
kg
20
Bruttogewicht / gross weight
kg
23,3
Verpackungsmaße (L x B x H) / packaging dimensions (L x W x H)
cm
151 x 70 x 9
Produktmaße (L x B x H) / product dimension (L x W x H )
cm
130 x 61 x 62
2.3 Bestimmungsgemäße Verwendung / Intended use
(DE) Bestimmungsgemäße Verwendung: als Garten- u. Futteraufbewahrungsbox zur Ablage und
trockenen Aufbewahrung von diversem Garten- und Poolzubehör wie Pölster, Sitzauflagen, Decken, sowie
Gartengeräten, Futter (welches nicht temperiert bzw. feuchtigkeitsgeregelt gelagert werden kann).
(EN) Intended use: as a garden and food storage box for the deposit and dry storage of various garden
and pool accessories such as cushions, seat pads, blankets, as well as garden tools, animal-food (which
can be stored not temperature or humidity controlled).
2.4 Verbotene Anwendung / Prohibited use
(DE)Änderungen der Konstruktion.
Betreiben des Produkts außerhalb der in dieser Anleitung angegebenen technischen Grenzen.
Entfernen der an dem Produkt angebrachten Sicherheitskennzeichnungen.
Verwenden des Produkts als Aufstiegshilfe (Leiter).
(EN) Changes to the design.
Operating the product outside the technical limits specified in this manual.
Removing the safety markings attached to the product.
Using the product as a climbing aid or stand on the workshop trolley.
3PRODUKTSICHERHEITSHINWEISE /PRODUCT SAFETY
INFORMATION
(DE) Achten Sie beim Arbeiten auf einen sicheren Stand des Produkts und dass Schrauben vor
Benutzung fest angezogen sind. Arbeiten Sie bei der Montage des Produktes zu zweit und verwenden Sie
Handschuhe, da einige Blechteile scharfkantig sind. Auf Quetschgefahren achten, Finger oder sonstige
Körperteile von beweglichen Teilen des Produktes fernhalten. Verwenden Sie das Produkt niemals auf
Steigungen, Gefällen als Aufstiegshilfe und Belasten Sie dieses nur innerhalb der angegebenen max.
Gewichtsangaben.

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at4
ZI-GAB132AN/ZI-GAB132GR
(EN) Ensure that the product is in a safe position when working and that bolts are firmly tightened
before use. When assembling the product, work in pairs and use gloves, as some sheet metal parts are
sharp-edged. Be aware of crushing hazards, keep fingers or other body parts away from moving parts of
the product. Never use the product as a climbing aid on inclines or slopes and only apply loads to the
product within the specified maximum weights.
4MONTAGE / ASSEMBLY
(DE) Bevor Sie mit der Montage beginnen, entfernen Sie die Schutzfolie von den Einzelteilen!
(EN) Before starting assembly, remove the protective film from each part!
Montage (DE)

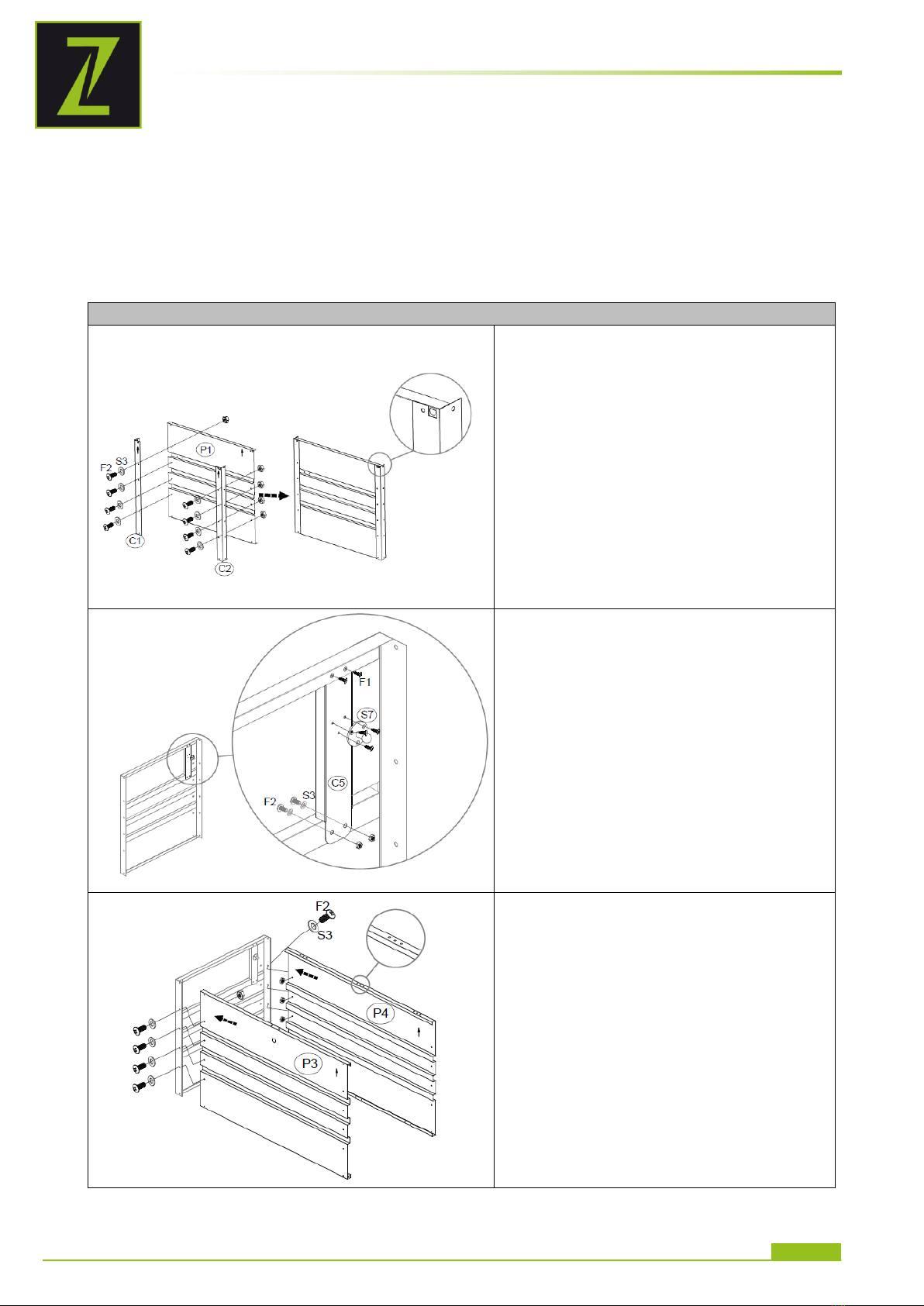

1. Montage Eckwinkel
Montieren Sie die beiden Eckwinkel
(C1, C2) an die linke Seitenwand (P1)
mittels Schrauben / Muttern (F2) und
Scheiben (S3) (siehe Abbildung links).
Hinweis: Achten Sie darauf, dass sich
die Aussparung am vorderen, linken
Eckwinkel (C2) für große Lochbohrung
am oberen Rand befindet.
Die oberste und unterste
Schraubverbindung lassen Sie vorerst
aus. (Dort werden später der
Kantenschutz bzw. die Bodenplatte
fixiert.)
2. Montage Halterung für
Gasdruckfeder
Montieren Sie die Halterung für die
Gasdruckfeder (C5) an der oberen
Querstrebe der linken Seitenwand
mittels Schrauben / Muttern (F2) und
Scheiben (S3), sowie am oberen Rand
der Seitenwand mittels kurzer
Schrauben (F1).
Montieren Sie den Kugelkopf (S7)
mittels kurzer Schrauben (F1) an die
Halterung für die Gasdruckfeder (C5)
(siehe Abbildung links).
3. Montage Vorder- und Rückwand
Montieren Sie die Vorder- (P3) und
Rückwand (P4) mittels Schrauben /
Muttern (F2) und Scheiben (S3) an die
Eckwinkel (siehe Abbildung links).

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at5
ZI-GAB132AN/ZI-GAB132GR

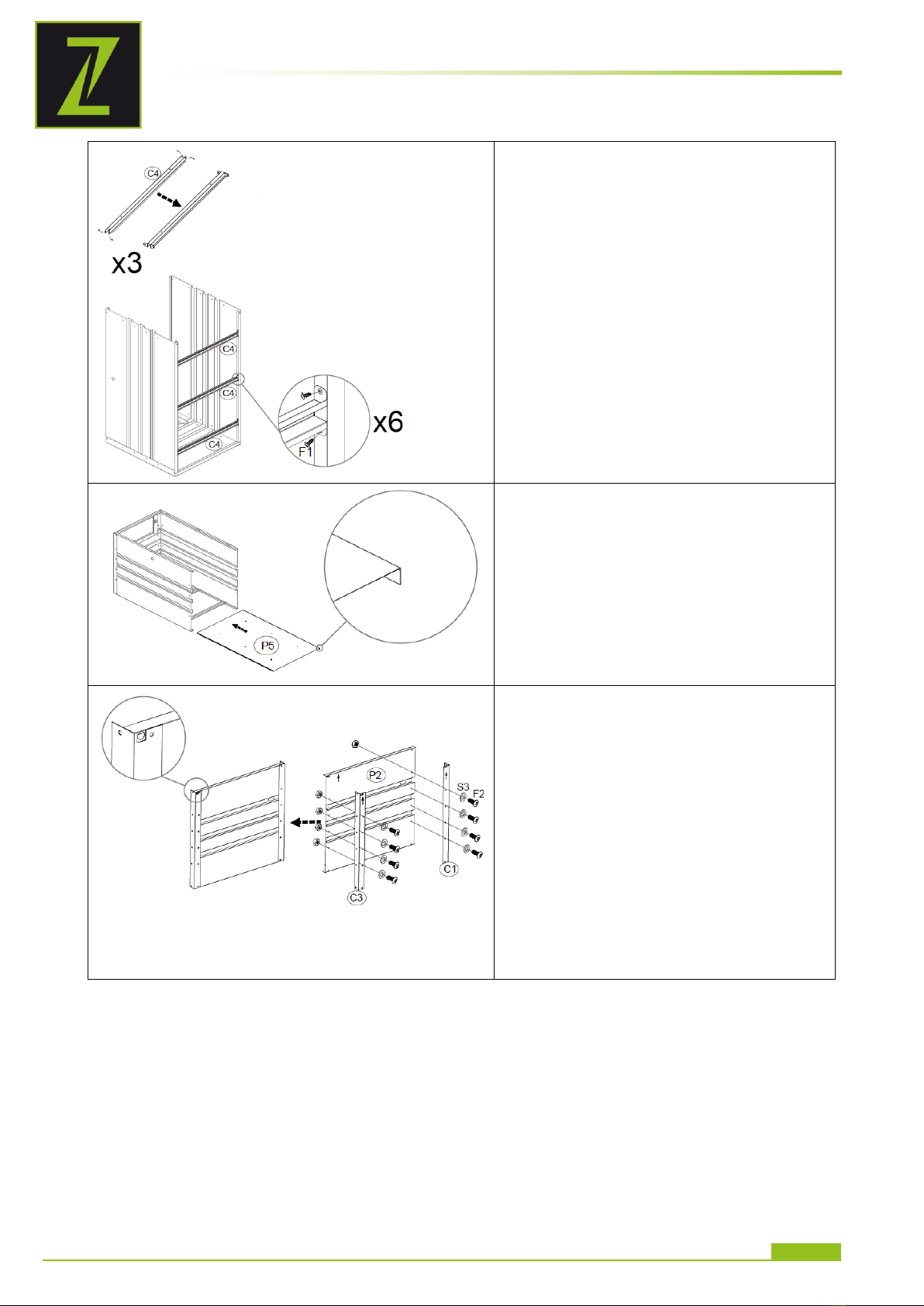

4. Montage Verstrebungen
Biegen Sie die Enden der drei
Verstrebungen (C4) im rechten Winkel.
Montieren Sie die Verstrebungen (C4)
mittels kurzer Schrauben (F1) (siehe
Abbildung links).
5. Montage Bodenplatte
Legen Sie nun die Bodenplatte (P5) ein
(siehe Abbildung links).
Hinweis: Achten Sie darauf, dass der
gebogene Seitenrand nach unten zeigt.
6. Montage Eckwinkel
Montieren Sie die beiden Eckwinkel
(C3, C1) an die rechte Seitenwand (P2)
mittels Schrauben / Muttern (F2) und
Scheiben (S3) (siehe Abbildung links).
Hinweis: Achten Sie darauf, dass sich
die Aussparung für große Lochbohrung
am vorderen, rechten Eckwinkel am
oberen Rand befindet.
Die oberste und unterste
Schraubverbindung lassen Sie vorerst
aus. (Dort werden später der
Kantenschutz bzw. die Bodenplatte
fixiert.)

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at6
ZI-GAB132AN/ZI-GAB132GR

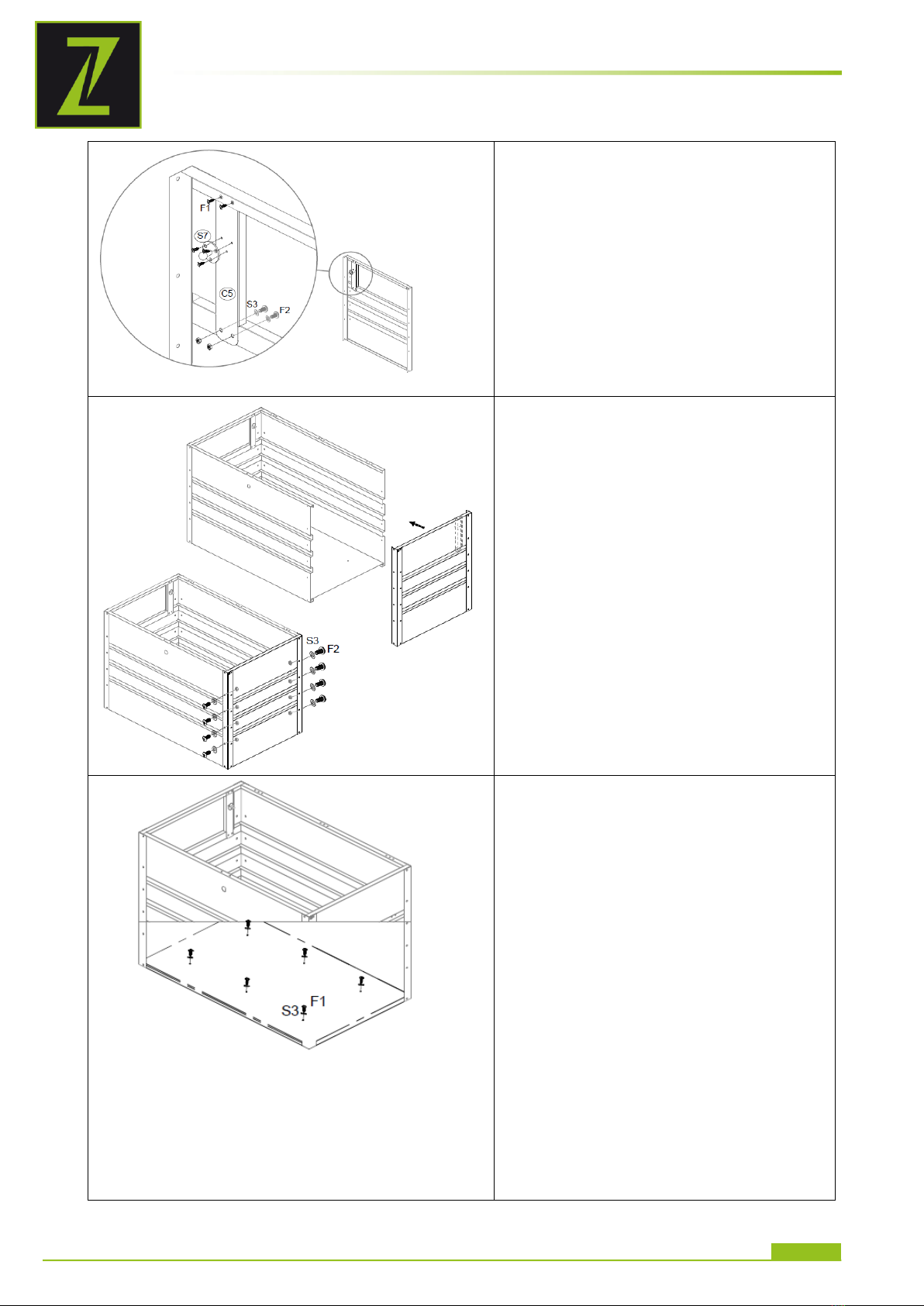

7. Montage Halterung für
Gasdruckfeder
Montieren Sie die Halterung für die
Gasdruckfeder (C5) an der oberen
Querstrebe der rechten Seitenwand
mittels Schrauben / Muttern (F2) und
Scheiben (S3) sowie am oberen Rand
der Seitenwand mittels kurzer
Schrauben (F1).
Montieren Sie den Kugelkopf (S7)
mittels kurzer Schrauben (F1) an die
Halterung für die Gasdruckfeder (C5)
(siehe Abbildung links).
8. Montage rechte Seitenwand
Montieren Sie die rechte Seitenwand
(P2) mittels Schrauben / Muttern (F2)
und Scheiben (S3) an die Vorder- und
Rückwand (siehe Abbildung links).
9. Befestigung Bodenplatte
Befestigen Sie die Bodenplatte (P5)
mittels kurzer Schrauben (F1) und
Scheiben (S3) an den Querstreben.

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at7
ZI-GAB132AN/ZI-GAB132GR
Wenden Sie nun das Produkt und
befestigen Sie die Bodenplatte (P5) an
den Ecken mittels kurzer Schrauben
(F1) und Scheiben (S3) (siehe
Abbildung links).
10. Montage Füße
Montieren Sie die Füße (S8) mittels
langer Schrauben (F8) (siehe
Abbildung links).
11. Montage Kantenschutz
Montieren Sie an der Vorderseite den
linken (S5) und rechten Kantenschutz
(S6) mit den großen Lochbohrungen
für die Schlossstange mittels kurzen
Schrauben (F1) und Scheiben (S3).
Montieren Sie an der Rückseite den
hinteren Kantenschutz (S4) mit kurzen
Schrauben F1) und Scheiben (S3)
(siehe Abbildung links).
12. Montage Drehzylinderschoss
Führen Sie das Drehzylinderschloss
(B1) von der Außenseite in die Bohrung
der Vorderwand ein.
Geben Sie auf der Innenseite das
Schlossblech (C8), eine Scheibe, einen
Federring und eine Mutter auf den
Zylinder des Schlosses.

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at8
ZI-GAB132AN/ZI-GAB132GR
Fixieren Sie das Schlossblech (C8)
mittels kurzer Schrauben (F1) (siehe
Abbildung links).
13. Montage Verriegelung
Klappen Sie die Schlossstangen der
Verriegelung (B2) auseinander,
montieren Sie die Verriegelung auf den
Zylinder des Schlosses und führen Sie
die Schlossstangen in die großen
Lochbohrungen an den Seitenwänden
ein (siehe Abbildung links).
14. Montage Deckel und
Gasdruckfeder
Befestigen Sie die Gasdruckfedern (G3)
beidseitig am Deckel.
Montieren Sie den Deckel (PB02) mit
Schrauben / Muttern (F2) auf die
Rückwand.

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at9
ZI-GAB132AN/ZI-GAB132GR

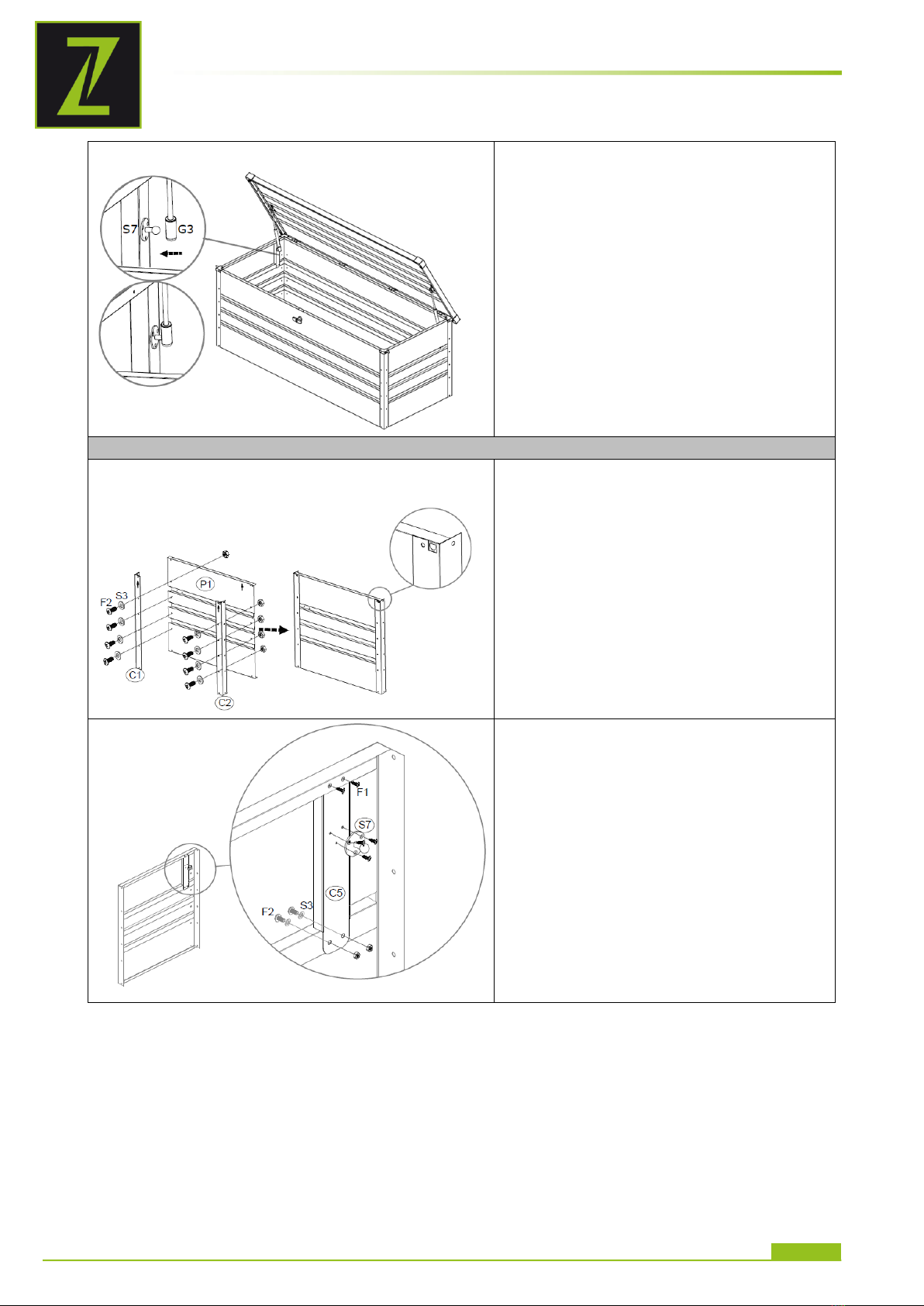

Pressen Sie das untere Ende der
Gasdruckfeder (S7) auf den Kugelkopf
(G3) (siehe Abbildung links).
Assembly (EN)
1. Assembly corner brackets
Assemble the two corner brackets (C1,
C2) to the left side panel (P1) using
screws / nuts (F2) and washers (S3).
Note: Make sure that the cut-out for
the large bore hole at the front, left
corner bracket (C2) is at the top edge.
Leave out the top and bottom screw
connection for the time being. This is
where the edge protectors and the
bottom plate will be fixed later (see
illustration on the left).
2. Assembly holder for gas spring
Assemble the holder for the gas spring
(C5) on the upper transverse brace of
the left side panel using screws /nuts
(F2) and washers (S3) and on the
upper edge of the side panel using
short screws (F1).
Mount the ball head (S7) to the holder
for the gas spring (C5) using short
screws (F11) (see illustration on the
left).

MONTAGE / ASSEMBLY
ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at10
ZI-GAB132AN/ZI-GAB132GR
3. Assembly front and rear panel
Assemble the front (P3) and back panel
(P4) to the corner brackets using
screws /nuts (F2) and washers (S3)
(see illustration on the left).
4. Assembly braces
Bend the ends of the three braces (C4)
at right angles.
Assemble the braces (C4) using short
screws (F1) (see illustration on the
left).
5. Assembly bottom plate
Now insert the base plate (P5) (see
illustration on the left).
Note: Make sure that the curved side
edge points downwards.
