zoopa Q410 User manual

ACME the game company
Bedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
Anleitung
Manual
Handleiding
Manuel d’utilisation
Technische Daten
Abmessungen: 410x410x65mm
Gewicht: ca. 100g
Altersempfehlung: 10+ Jahre
Einsatzbereich: Indoor und Outdoor
Akku: 3,7V LiPo; 500mAh
Fernsteuerung: 2,4 GHz
Vers.: 1.0
© Copyright 2015 ACME the game company GmbH

www.acme-online.de
ACME the game company
Sicherheitshinweise
WARNUNG:
BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:
-VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE
-DEMONTIEREN SIE NICHT DAS MODELL
-IM INNERN BEFINDEN SICH KEINE TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST-MITARBEITERN
DURCHFÜHREN
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: [phone]
[e-mail]
oder
http://www.acme-online.de
Sicherheitshinweis für den LiPo-Akku und Ladevorgang
Wenn ein Akku nicht ordnungsgemäß angeschlossen wird, besteht Feuer- und Explosionsgefahr.
Laden Sie LiPo Akkus nur unter Aufsicht.
Unterbrechen Sie den Ladevorgang sollte sich der LiPo-Akku aufblähen oder verformen!
Lagern Sie LiPo-Akkus bei 0-40°C.
Vermeiden Sie die Erhitzung des verwendeten Akkus bei Entladung über 50° C
Nicht kurzschliessen, nicht ins Feuer werfen!
Verwenden Sie stets Original-Akkus.
•Verwenden Sie nur den originalen LiPo-Akku
•Wenn sich der Akku verformt, verfärbt oder weich wird, darf dieser nicht mehr verwendet werden
•Lagern Sie den Akku bei Temperaturen zwischen 15° und 25° an trockenen und dunkeln Orten. Der
Ladezustand muss min. 75% betragen
•Unzugänglich für Kinder und Tiere lagern
•Fernhalten von Feuer, Wasser, Wärmequellen und Fremdstoffe die einen Kurzschluss verursachen können
•Nur das Original Ladegerät verwenden und verwenden Sie eine feuerfeste Unterlage
•Jegliche mechanische Belastung vermeiden und nicht öffnen
•NIE KURZSCHLIESSEN
•Sollten Gase oder Flüssigkeiten aus dem Akku austreten, dürfen Sie nicht mit dem Akku in Kontakt kommen
•Jeder unsachgemäße Gebrauch kann zu gesundheitlichen Problemen führen
•Entsorgen Sie verbrauchte Akkus sach- und fachgerecht
•Der Akku darf nicht tiefentladen werden
CE Deklaration
Hiermit erklären wir, dass dieses Modell den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 1999/5/EG entspricht. Eine Kopie
der Konformitätserklärung kann unter der oben genannten
Adresse angefordert werden.
WEEE Reg. Nr.: DE64989527
Benutzerinformation zur Entsorgung von elektrischen
und elektronischen Geräten
Entsprechend der Firmengrundsätze der ACME the
game company GmbH wurden hochwertige
wiederverwertbare Komponenten in diesem Produkt
verbaut. Dieses Symbol auf Produkten und/oder
Begleitdokumenten besagt, dass das Produkt am
Ende der Lebensdauer getrennt vom Hausmüll
entsorgt werden muss.
Bringen Sie diese Produkte, auch den Akku, zur
ordnungsgemäßen und umweltfreundlichen
Entsorgung zu Ihrer nächsten Sammelstelle (bzw.
Recyclinghof).
Dieses Produkt wird mit einem LiPo Akku betrieben.
Bringen Sie verbrauchte Akkus zu einer dafür
vorgesehenen Sammelstelle.
Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile!
Empfohlen ab 10 Jahren!

www.acme-online.de
ACME the game company

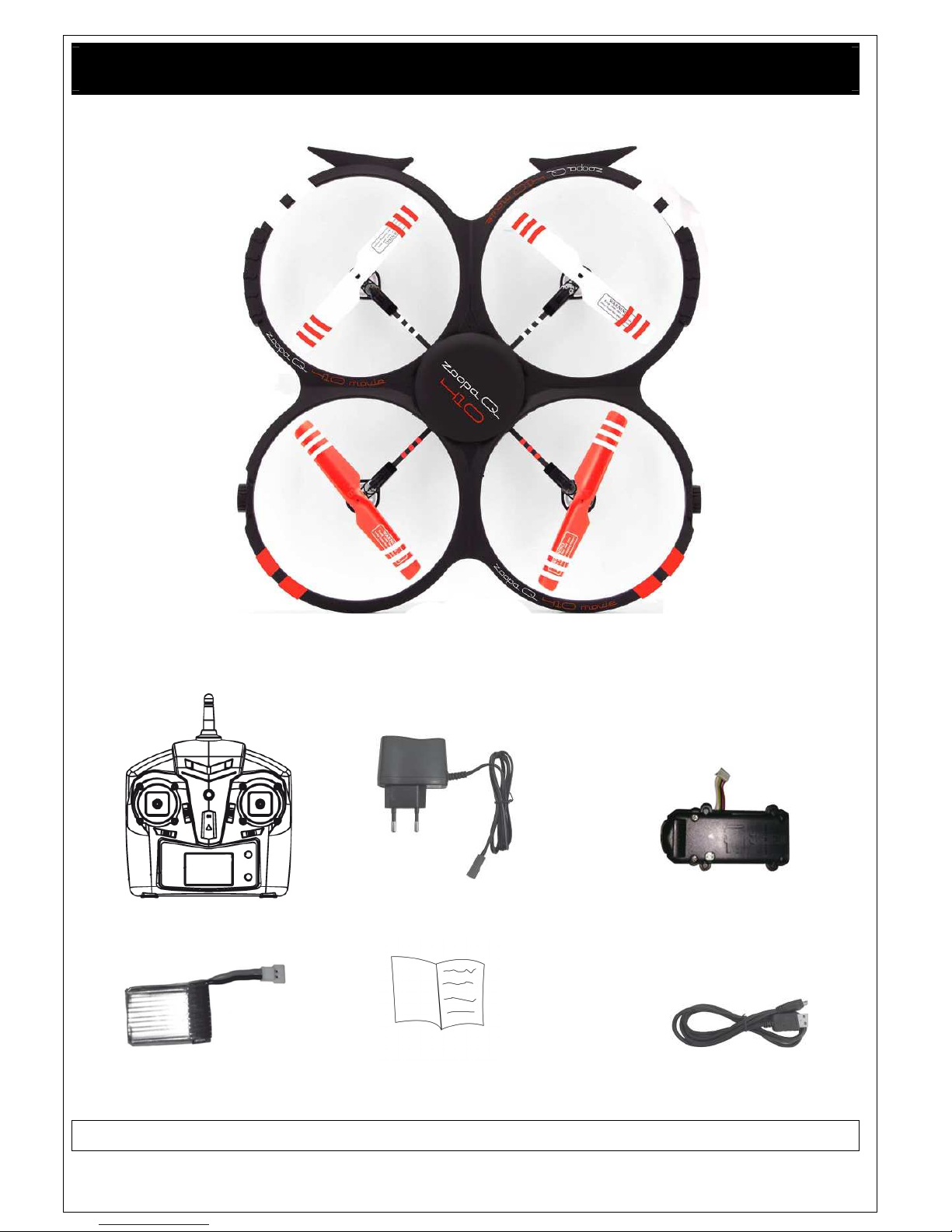

Lieferumfang
Überprüfen Sie die Vollständigkeit bevor Sie das Modell in Betrieb nehmen!
1x zoopa Q410 Movie Quadrocopter
1x 2,4GHz Fernsteuerung 1x Lademodul 1x Kamera Einheit
1x LiPo Akku 1x Bedienungsanleitung 1x Kamera Kabel
Für den Betrieb benötigen S
ie 4 Stück AA
-
Batterien

www.acme-online.de
ACME the game company

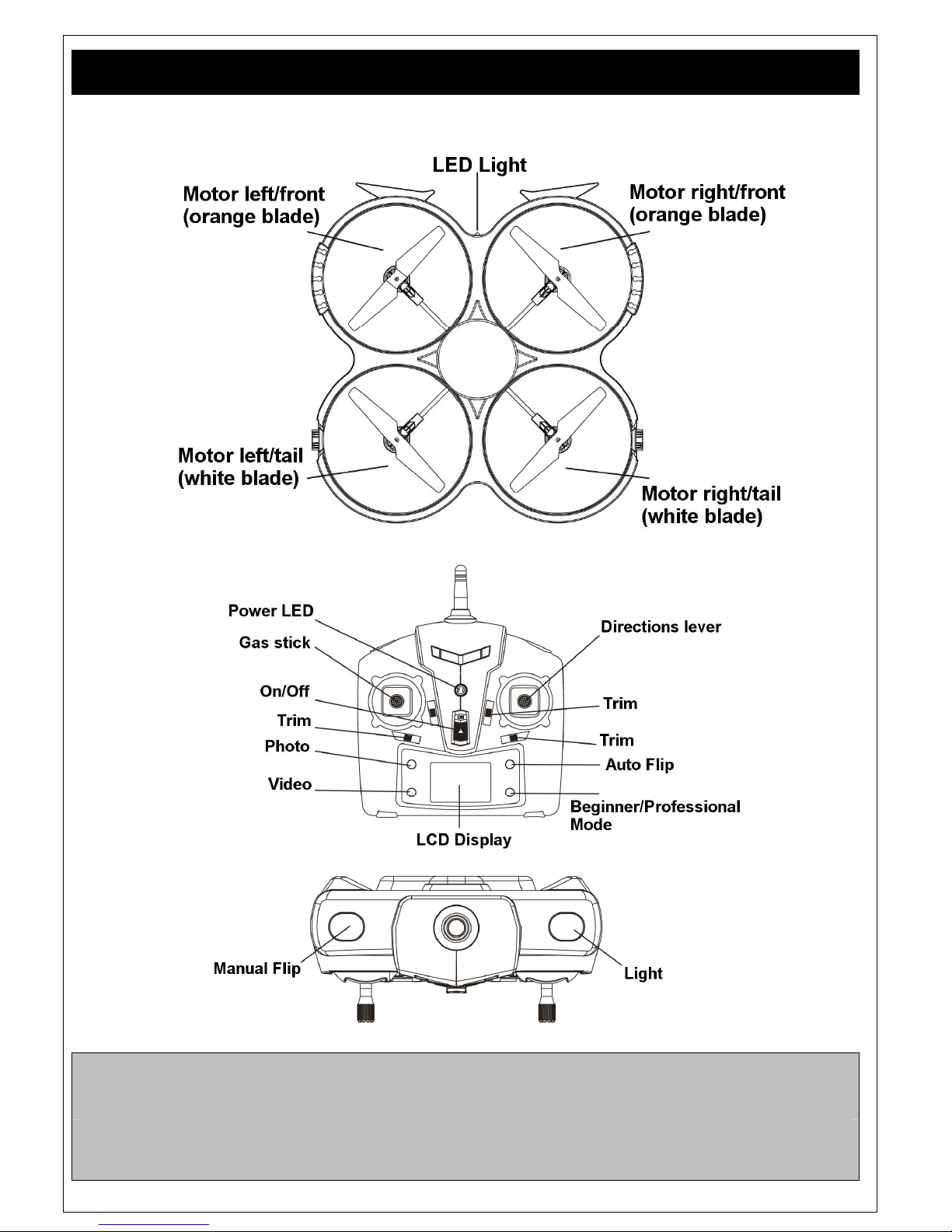

Aufbau und Funktionen
Bitte beachten!
Fliegen Sie niemals, wenn sich in Ihrem Bereich Personen, Tiere oder Gegenstände befinden!
Fliegen Sie nicht bei starkem Wind oder Unwetter!
Stellen Sie sicher, dass Sie in dem Flugraum fliegen dürfen!
Schalten Sie den Fernsteuerung/Controller immer zuerst ein und stellen Sie sicher, dass dieser
während des Modellbetriebs eingeschaltet ist. Schalten Sie den Controller erst aus, wenn das
Modell ausgeschaltet ist !

www.acme-online.de
ACME the game company
.
Erste Schritte und Informationen
Lesen Sie die Anleitung vollständig durch.
Bei dem zoopa Q 410 Movie handelt es sich um ein RTF (Ready-to-Fly) Modell.

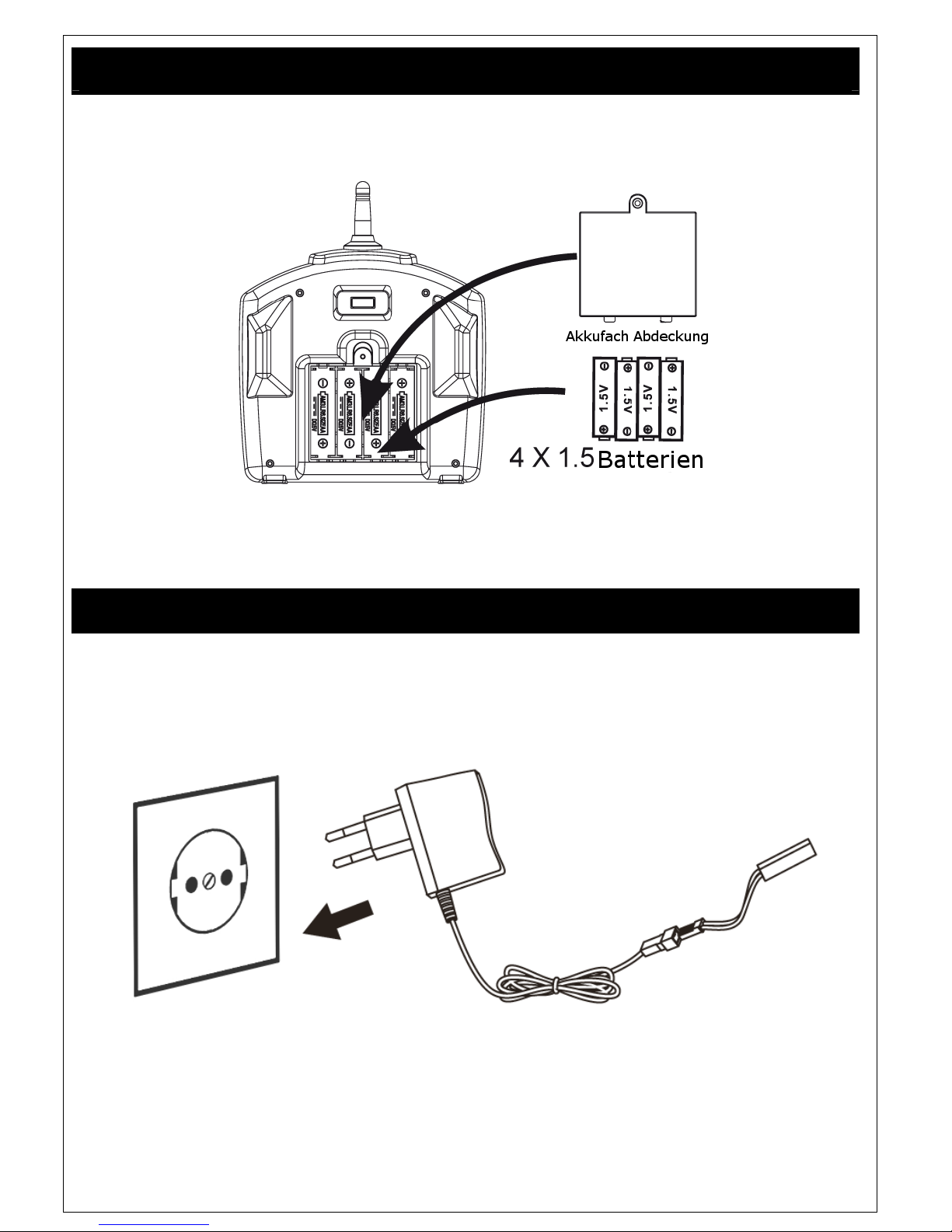

Zur Inbetriebnahme werden lediglich 4x 1,5V AA Mignon Batterien für die Fernbedienung benötigt.
ACME the game company GmbH übernimmt keine Haftung für Privatsphärenverletzungen und
Beschädigungen an Privateigentum, die durch den Nutzer des Modells entstanden sind.
Bitte befolgen Sie sorgsam die Anweisungen dieser Anleitung Schritt für Schritt, um eine sachgemäße
Handhabung zu gewährleisten.
a
Laden des Akkus
Der mitgelieferte LiPo Akku wird durch das enthaltene Lademodul aufgeladen.
Verbinden Sie nun das Lademodul mit einer 220V Steckdose, die LED des Lademodul leuchtet rot auf.
Schließen Sie den LiPo Akku an das Ladekabel an. Achten Sie auf die richtige Polung und dem festen
Sitz des Steckers. Der Stecker weißt eine Führung auf.
.
Dieser Prozess kann 30-45 Minuten dauern. Wenn der Akku vollgeladen ist, leuchtet LED-Lampe
dauerhaft rot.
Verwenden Sie bitte nur den Original Akku, andere Akkus können eine andere Polung aufweisen!

www.acme-online.de
ACME the game company
.
Einlegen und Verbinden des Akkus
Wenn der Akku voll geladen ist, legen Sie diesen in das Akkufach unterhalb des zoopa Q Modells ein.
Schalten Sie die Fernbedienung ein. Die Betriebs- LED der Fernsteuerung beginnt zu blinken.
Bewegen Sie nun den Gashebel (links) bis Anschlag nach oben und unten, anschließend wieder nach
unten. Die LED leuchtet nun durchgehend. Wiederholen Sie diesen Vorgang ein weiteres Mal.
Achten Sie beim Anschluss des Akkus an das Flugmodell auf die richtige Polung !
Stellen Sie den zoopa Q410 Movie auf eine ebene Fläche. Die LED des Quadrokopters blinkt anfangs
schnell und geht dann in ein langsames Blinken hinüber, welches den erfolgreichen Bindungsprozess
zur Fernbedienung darstellt.
Anfänger- und Profimodus
Sie können zwischen dem Anfänger- und Profimodus umschalten. Im Anfängermodus fliegt der
Quadrocopter mit verringerter Motordrehzahl. Hier können Sie langsam alle Funktionen antesten.
Schalten Sie auf den Profimodus um, fliegt das Modell schneller und agiler.
Sie finden die Taste auf dem Controller- Diagramm.

www.acme-online.de
ACME the game company
.
Erste Versuche und Flughinweise
Bevor Sie Ihre ersten Flugversuche machen, achten Sie darauf das sich keine weiteren Personen oder
Tiere im Umkreis befinden.
Halten Sie sich eine Fläche von 3x3 Metern frei !
Die orangefarbenen Rotorblätter stellen die Frontseite des Modells da. Die schwarzen Rotorblätter
markieren das Heck des Quadrocopters. Die unterschiedlichen Rotorfarben dienen der einfacheren
Orientierung während des Flugs.
Geben Sie zunächst nur sehr wenig Gas, um die Funktion der Rotoren zu testen.
Steigen / Sinken
Bewegen Sie den Gashebel (links) nach oben,
um das Modell steigen und ab um das Modell
sinken zu lassen
Rechts / Links
Bewegen Sie den Controllstick (rechts) nach links
oder rechts, um das Modell nach links oder
rechts schwenken zu lassen
Drehung
Bewegen Sie den linken Hebel nach
links oder rechts, um das Modell um die
eigene Achse zu drehen
Vorwärts / Rückwärts
Bewegen Sie den Controllstick (rechts)
nach oben oder unten, um nach Vorne oder
Hinten zu fliegen

www.acme-online.de
ACME the game company

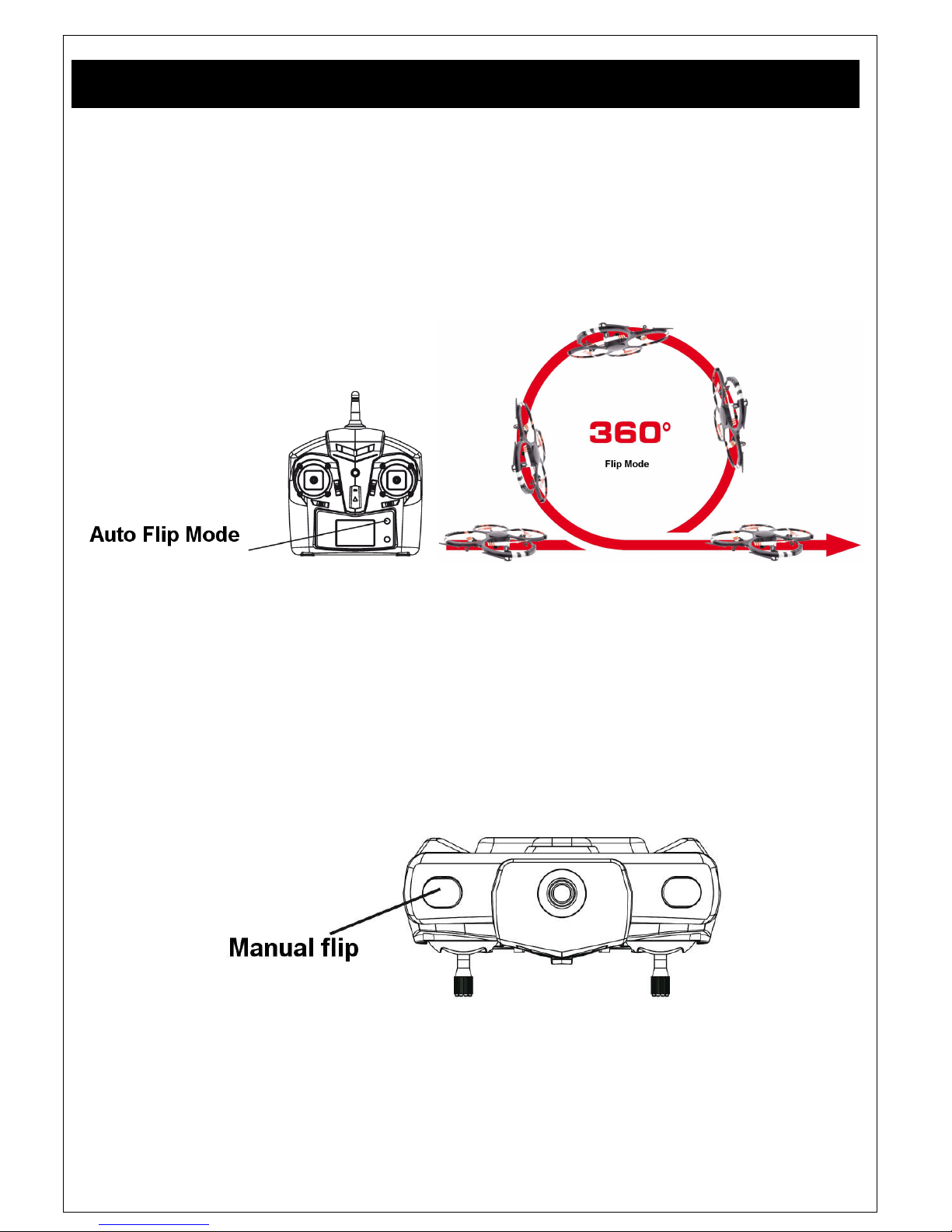

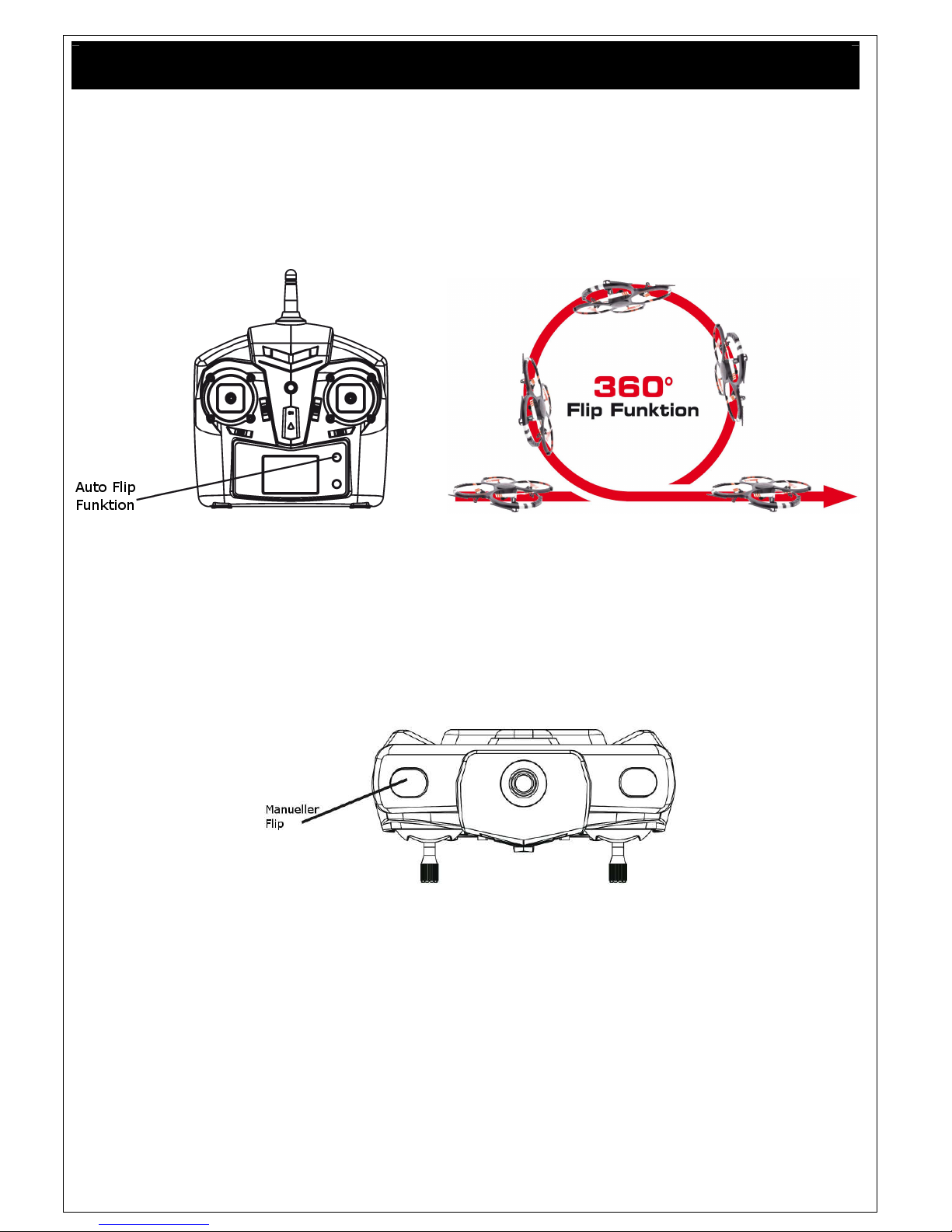

360° Flip Funktion
Das Modell bietet zwei Flip Funktionen an.
Auto Flip
360° Drehung des Modells, dafür drücken Sie den Button unten auf der Fernsteruerung Das Modell
flipt automatisch.
Betätigen Sie diesen nur, wenn Sie bereits mit der Steuerung vertraut sind und der Quadrokopter
genügend Höhe gewonnen hat.
Beachten Sie, dass Sie genug freien Luftraum haben müssen um dieses auszuüben.
Manueller Flip
Für geübte Piloten bietet das Modell auch eine manuelle Flip Funktion an.
Drücken Sie dazu folgenden Button an der Fernsteuerung.

www.acme-online.de
ACME the game company
Kamera Funktion
Video- und Foto Aufnahme
1. Legen Sie die Speicherkarte in den micro SD- Slot ein. Stellen Sie sicher, dass diese richtig
einklickt.
2. Betätigen Sie die Kamera- Taste (Foto oder Video) auf dem Controller. Die rote LED leuchtet
auf. Dies stellt die Fotoaufnahme dar. Betätigen Sie die Videotaste auf dem Controller, wird die
Videoaufnahme ebenfalls durch eine rote LED dargestellt. Betätigen Sie die Taste erneut, um
die Aufnahme zu stoppen. Die LED erlischt danach.
3. Schalten Sie den Quadrocopter aus. Schließen Sie die Kamera über den USB- Eingang an
Ihren Computer an. Öffnen Sie den Wechseldatenträger, der vom Computer erkannt wird.
Bevor Sie die Aufnahmen abspielen, sollten Sie diese auf die Festplatte Ihres Computers
kopieren. Zur Wiedergabe empfehlen wir die Software VLC-Player. Diese finden Sie im Internet.
Fehlersuche und Lösungen
Fehler
Ursache
Lösung
Das Modell reagiert
nicht auf
Steuerbefehle
Batterien der
Fernbedienung nicht
korrekt eingelegt.
Batterien sind leer
Modellakku leer
Batterien überprüfen
Batterien ersetzen
Laden Sie den Akku auf
Das Modell macht
merkwürdige
Geräusche
Propeller /Getriebe
beschädigt Überprüfen Sie die Propeller/Getriebe. Ggf. tauschen Sie diese aus
Die Fernsteuerung
hat keine Verbindung
zum Modell
Akku schwach
Batterien in der
Fernsteuerung sind leer
Akku defekt
Das Modell ist außer
Reichweite
Akku laden
Batterien der Fern-bedienung austauschen
Ggf. muß der Akku ersetzt werden
Das Modell fliegt
nicht mehr
ausreichend
Ein Motor hat nicht mehr
die volle Leistung Überprüfen Sie alle Motoren auf Funktion. Ggf. tauschen Sie diese aus
Bei weiteren Problemen können Sie uns jederzeit kontaktieren!
Unsere Kontaktdaten finden Sie auf der nächsten Seite unter “Service & Support”.

www.acme-online.de
ACME the game company
Ersatz- und Zubehörteile
Artikelnummer
Kurzbezeichnung
ZQ0410 zoopa Q 410 Movie Quadrocopter
ZQ0410-A zoopa Q 410 Rahmen
ZQ0410-B zoopa Q 410 LiPo Akku 3,7V 500mAh
ZQ0410-C zoopa Q 410 Propeller Set
ZQ0410-D zoopa Q 410 Chassic
ZQ0410-E zoopa Q 410 Motor
ZQ0410-F zoopa Q 410 Getriebestange
ZQ0410-G zoopa Q 410 Platine / ESC
ZQ0410-H zoopa Q 410 Kamera
ZQ0410-I zoopa Q 410 Netzteil / LiPo Lader
ZQ0410-J zoopa Q 410 Verbindungskabel Kamera
ZQ0410-K zoopa Q 410 Ausleger vorne / links
ZQ0410-L zoopa Q 410 Ausleger vorne / rechts
ZQ0410-M zoopa Q 410 Ausleger hinten/ links
ZQ0410-N zoopa Q 410 Ausleger hinten/ rechts
Gewährleistung und Garantie
Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine
Gewährleistung zu den nachstehenden Bedingungen eingeräumt:
» Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern
innerhalb von 24 Monate ab Kauf einen Defekt aufweisen, werden von ACME the game company
nach eigener Wahl gegen ein dem Stand der Technik entsprechendes
Gerät kostenlos ausgetauscht oder repariert. Für Verschleißteile (z. B.: Akkus, Motoren usw.) gilt
diese Haltbarkeitsgarantie für 3 Monate ab Kauf.
» Diese Gewährleistung gilt nicht, soweit der Defekt der Geräte auf unsachgemäßer Behandlung
und/oder Nichtbeachtung der Anleitung beruht.
» Diese Gewährleistung erstreckt sich nicht auf vom Kunden selbsterbrachte Leistungen.
» Gewährleistungsansprüche sind sofort nach Kenntnis des Garantiefalles geltend zu machen.
» Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an ACME the game
company zurückgeliefert werden, gehen in das Eigentum von ACME the game company über.
» Durch eine erbrachte Gewährleistung verlängert sich der Gewährleistung-Zeitraum nicht.
» Soweit kein Gewährleistungsfall vorliegt, behält sich ACME the game company vor, dem Kunden
den Austausch, die Reparatur oder die Versandkosten in Rechnung zu stellen. Der Kunde wird
hierüber vorab informiert.
Schäden durch mechanische Einwirkungen oder Umbauten sind von der Gewährleistung
ausgeschlossen.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: [phone]
E-Mail: [e-mail]
Web: www.acme-online.de

www.acme-online.de
ACME the game company
Manual
Please read carefully before use!
Manual
Technical Data
Size: 410x410x65mm
Weight: ca. 100g
Recommended Age: 10+ years
Field of use: Indoor and Outdoor
Battery: 3.7V LiPo; 500mAh
Controller: 2.4 GHz
Vers.: 1.0
© Copyright 2014 ACME the game company GmbH

www.acme-online.de
ACME the game company
Safety Advice
WARNING:
NOTE THE FOLLOWING ADVICE,
TO AVOID DAMAGES AND SHORTCUTS:
ONLY USE RECOMMENDED SPARE PARTS
DO NOT DISSAMBLE THE PRODUCT
INNER PARTS CAN BE REPAIRED BY THE USER.
PLEASE CONTACT QUALIFIED STAFF IF YOU ARE NOT
FAMILIAR WITH RC-MODELS.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: [phone]
[e-mail]
or
http://www.acme-online.de
SAFETY ADVICE
Danger of fire and explosion occurs if a battery is not connected properly.
Always charge LiPo batteries under supervision.
Please stop charging if you notice a deformation or if the battery is blowing up!
Charge LiPo batteries at 0-40°C.
Avoid heating of over 50°C at discharge.
Do not shortcut, never throw into fire!
Only use original batteries.
-Always use the original LiPo- battery
-Do not use if the battery deforms, discolors or softens
-Store the battery at temperatures between 15° and 25° at dry and dark places. The charging capacity shall be at min. 75%
-Store away from children and pets
-Keep away from fire, water, heating sources and foreign matters that can cause a shortcut
-Always use the original charger which is placed on a fireproof surface
-Avoid mechanical exposure and do not open
-NEVER SHORTCUT
-Do not touch the battery if gas or liquid leaks out of the battery
-Improper handling may result into health problems
-Dispose wasted batteries properly
-Never exhaust the battery
CE Declaration
Herewith we declare that this item is in accordance with the
essential requirements and other relevant regulations of the
directive 1999/5/EC. A copy of the original declaration of
conformity can be obtained at the address above.
WEEE Reg. Nr.: DE64989527
This symbol is marked on a product or packaging, it
means that the product including the batteries must
not be disposed of with your general household
waste. Only discard electrical/electronic items in
separate collection schemes, which cater for the
recovery and recycling of materials contained within.
Your co-operation is vital to ensure the success of
these schemes and for the protection of the
environment.
This product uses LiPo batteries. LiPo batteries are recyclable,
and a valuable resource. To dispose of the battery, remove it and
take it to a resource recovery facility.
ATTENTION!
Choking hazard – Not for children under 3 years!!!

www.acme-online.de
ACME the game company
Content of the box
Please check the completeness before you use the product!
1x zoopa Q410 Movie Quadrocopter
1x 2.4GHz Controller 1x Charging Unit 1x Camera Unit
1x LiPo Battery 1x Manual 1x Camera Cable
For activation, you need 4pcs. AA batteries

www.acme-online.de
ACME the game company
Structure
Please note!
Never fly if there are any people, animals or obstacles around!
Never fly at strong wind or bad weather!
Make sure that you are allowed to fly in the area you are using the model!
Always switch on the controller before you switch on the model and make sure that it is switched on
during the use. Do not switch the controller off while the model is working!

www.acme-online.de
ACME the game company
.
First steps and information
Carefully read this manual.
The zoopa Q 165 is a RTF (Ready-to-Fly) model.
For the activation, you only need 4pcs. of 1.5V AA Mignon batteries for the controller.
ACME the game company GmbH assumes no liability for privacy violations, personal injury and
damage to private property caused by the user of the model.
Please follow carefully the instructions in this guide step by step, to ensure proper handling.
a
Charging the battery
The LiPo battery will be charged through the supplied charging module.
Connect the charger with a 220V output, the LED on the charger will light up in red.
Connect the LiPo battery to the charging module. Check the polarity and that it is connected firmly.
The white plug provides a direction lead.
.
Charging takes between 30 and 45 minutes. As soon as the battery is fully charged, the LED will shine
permanently.
Please only use the original batteries, as other products may have another polarity!

www.acme-online.de
ACME the game company
.
Inserting and Connecting the battery
As soon as the battery is fully charged, you can insert it in the case on the bottom side of the model.
Switch on the controller. The LED of the controller begins to flash. Move the gas stick (left) up and
down to its end position and repeat it again. The LED will then shine permanently. Repeat it once
again.
Now connect the battery to the model and check the polarity!
Place the zoopa Q410 Movie on a plain surface. The LED of the Quadrocopter flashes very fast at the
beginning and passes over to a slow blinking, which shows a successful binding between the controller
and the model.
Beginner and Professional Mode
You can switch between the Beginner and Professional mode. When choosing the Beginner mode, the
Quadrocopter will fly with reduced motor speed. It allows you to test all functions carefully. When
switching to Professional mode, the Quadrocopter will fly faster and more agile.
You will find the button on the drawing on the previous pages.

www.acme-online.de
ACME the game company
.
First steps and flight advice
.
Before you start your first flights, make sure that there are no animals or persons nearby.
Keep an area of 3x3 meters free!
The orange rotors mark the front side of the model. The black rotors mark the tail of the Quadrocopter.
The different colors offer a better orientation during flight.
To test the rotors, you should at first start with low gas.
Lift/ Descent
Move up the gas stick (left) to lift the model,
move it down to descent it.
Right / Left
Move the control stick (right) to the left or right, to
let the model pan to the left or right.
Turn
Move the left stick to the left or right, to turn the
model around its own axis.
Forwards/ Backwards
Move the control stick (right)
up or down to fly forwards or backwards.

www.acme-online.de
ACME the game company
360° Flip Mode
The mode offers two flip modes.
Auto Flip
360° flip of the model, press the shown button on the controller to perform it. The model flips
automatically.
You should not press this button before you are familiar with the Quadrocopter and before the model
has gained sufficient height.
Also make sure that you have enough free space.
Manual Flip
The model offers a manual flip for experienced pilots.
Press the following button to access this mode.

www.acme-online.de
ACME the game company
Camera
Video- and Photo recordings
1. Insert the micro SD card into the card slot. Make sure that it clicks.
2. Press the camera button (Photo or Video) on the controller. The LED lights up in red. This
shows the Photo recording. When pressing the Video button on the controller, the recording will
be displayed by a red LED as well. Press the button again to stop the recording. The LED will
shut off.
3. Switch off the Quadrocopter. Connect the camera to your computer by using the USB port.
Open the removeable media that is recognized by the computer. Before you watch the
recordings, you should copy them on the hard drive. We recommend the free software VLC
media player to play them. You can download it in the internet.
Troubleshooting
Error
Source
Solution
The model does not
react on the
commands
Controller batteries are not
inserted correctly.
Batteries are empty
Model battery is empty
Check the battery
Replace the batteries
Charge the battery
The model makes
strange sounds Blades/ Gears are damaged Check these and replace them if needed
The controller has no
connection to the
model
Weak battery
Controller batteries are
empty
Battery damaged
The model is out of range
Charge the battery
Replace the batteries
Replace the battery
The model shows a
weak performance The motor is worn out Check all motors and replace it if needed
You can contact us anytime if you have further problems!
Please find our details at the “Service & Support” section.

www.acme-online.de
ACME the game company
Spares and Accessories
Art. No. Description
ZQ0410 zoopa Q 410 Movie Quadrocopter
ZQ0410-A zoopa Q 410 Frame
ZQ0410-B zoopa Q 410 LiPo Battery 3.7V 500mAh
ZQ0410-C zoopa Q 410 Propeller Set
ZQ0410-D zoopa Q 410 Chassis
ZQ0410-E zoopa Q 410 Motor
ZQ0410-F zoopa Q 410 Gear shaft
ZQ0410-G zoopa Q 410 Main board / ESC
ZQ0410-H zoopa Q 410 Camera
ZQ0410-I zoopa Q 410 Power adaptor/ LiPo Charger
ZQ0410-J zoopa Q 410 Camera connection cable
ZQ0410-K zoopa Q 410 Arm front / left
ZQ0410-L zoopa Q 410 Arm front / right
ZQ0410-M zoopa Q 410 Arm tail/ left
ZQ0410-N zoopa Q 410 Arm tail / right
Warranty
The consumer is without prejudice to any claim against the seller granted a guarantee to the following
conditions:
» New devices and their components exhibiting defects within 24 months from the purchase due to
manufacturing and / or material faults, are ACME the game company at its option, reflecting the
current state of the art exchanged or repaired free device. For wear parts (eg batteries, motors, etc.),
this warranty is valid or 3 months from purchase.
» This warranty does not apply if the device defect is due to improper treatment and / or failure to
comply with these instructions.
» This warranty does not extend to self- paid by the customer services.
» Warranty claims are to make immediate payment of the Guarantee case.
» Ownership of devices or components that are returned to ACME the game company as part of the
exchange, shall become the property of ACME the game company.
» By services rendered under warranty, the warranty period is not extended.
» So far there is no warranty case to ACME the game company reserves the right to charge the
customer for replacement, repair, or shipping costs. The customer will be informed in advance.
Damages resulting from mechanical influences are not covered under warranty.
Service & Support
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: [phone]
E-Mail: [e-mail]
Web: www.acme-online.de
