3B SCIENTIFIC®PHYSICS
1
Ultraschall-Bewegungssensor U11361
Bedienungsanleitung
06/09 Hh
1. Sicherheitshinweise
Der Ultraschall-Bewegungssensor erzeugt im Betrieb
normalerweise einzeln hörbare Pulspakete (Bursts)
mit variabler Wiederholfrequenz. In diesem Zustand
ist der sichere Betrieb bei bestimmungsmäßigem
Gebrauch gewährleistet.
•Im Fehlerfalle (sichtbare Schäden am Gerät,
unübliche Burst-Tonfolge) das Gerät umgehend
außer Betrieb setzen.
2. Lieferumfang
1 Ultraschall-Bewegungssensor U11361
1 Stativstab, 120 mm lang
1 Stativstab, 60 mm lang
1 miniDIN-Anschlusskabel 8-pin, 1 m lang
1 Bedienungsanleitung zu U11361
3. Beschreibung
Sensorbox zur Messung eindimensionaler Bewegun-
gen z.B. auf der Luftkissenfahrbahn oder des Freien
Falls.
Einsetzbar in Verbindung mit 3B NETlogTM (U11300)
zur manuellen Messung oder zur Messwerterfassung
mit Computeranbindung 3B NETlabTM (U11310).
Automatische Sensorerkennung am 3B NETlogTM.
4. Funktionsweise
Der Bewegungssensor sendet mithilfe des Goldfolien-
Ultraschallwandlers Pulspakete mit 16 Ultraschall-
impulsen („Bursts“). Nach Ablauf einer minimalen
„akustischen Totzeit“ von ca. 1 ms – das entspricht
einem Objektabstand von ca. 15 cm – empfängt der
Ultraschallwandler die Reflexion als Echo an einem
(bewegten) Objekt („Target“). Aus der Zeitspanne
zwischen Senden und Empfangen und der tempera-
turabhängigen Schallgeschwindigkeit in Luft wird die
Entfernung zum Objekt berechnet. Der Bewegungs-
sensor passt für größere Distanzen zwischen dem
Ultraschallwandler und dem Objekt automatisch die
Wiederholfrequenz der Bursts an. Sie beträgt ca. 40
Hz bei einer kurzen Entfernung und ca. 5 Hz bei
einer Distanz bis zu 10 m.

2
5. Technische Daten
Messbereich: 0,15 m – ca. 10 m
Auflösung: < 5 mm
Genauigkeit: ± 1 %
Sensortyp: Elektrostatischer 50 kHz-
Wandler
Öffnungswinkel
der Schallkeule: 15° @ - 6 dB
Burst-Wiederholfrequenz: 40 Hz bis 5 Hz,
automatische Anpassung
an die Targetentfernung
6. Bedienung
•Den Stativstab in die hierfür vorgesehene M6-
Mutter einschrauben.
•Das miniDIN-Kabel in die miniDIN-Buchse ein-
stecken und mit dem 3B NETlogTM verbinden.
•Den Bewegungssensor mechanisch im Experi-
mentieraufbau fixieren, z. B. vor der Luftkissen-
fahrbahn, unterhalb eines Fallkörpers oder in
der Schwingungsrichtung einer Pendelmasse.
•Das 3B NETlogTM einschalten und die Sensorer-
kennung abwarten.
•Die Messungen durchführen und anschließend
auswerten.
7. Anwendungen
Ort, Geschwindigkeit und Beschleunigung von be-
wegten Körpern.
Bewegungsvorgänge im Gesichtsfeld des Bewegungs-
sensors.
Erfassung einfacher harmonischer Bewegungen eines
Feder-Masse-Systems.
Messung der Periodenzeiten schwingender Körper.
Auf- und Abbewegungen eines Objektes.
Das Hüpfen eines Balles.
8. Experimentierbeispiel
Gleichmäßig beschleunigte Bewegung mit Rich-
tungsumkehr
Benötigte Geräte:
1 3B NETlogTM U11300
1 3B NETlabTM U11310
1 Ultraschall-Bewegungssensor U11361
1 Universalmuffe U13255
1 Luftkissenfahrbahn, 1,6 m U40405
1 Gleiter 450 g, blau U40422
1 Luftstromerzeuger U15425
1 Konischer Reflektor U40462
•Das Experiment wie in Fig. 1 dargestellt aufbau-
en. Siehe hierzu auch die Bedienungsanleitung
der Luftkissenfahrbahn, 1,6 m!
•Bewegungssensor mittels Universalmuffe an der
Gummiband-Abschussvorrichtung an der Luft-
einlassseite der Fahrbahn befestigen, siehe De-
tailfoto Fig. 2.
•Den Stopper mit der Umlenkrolle am anderen
Ende der Fahrbahn befestigen. Dabei darauf
achten, dass die Stoßfeder zur Fahrbahn weist.
•Die Fahrbahn mittels einstellbarem Fuß absen-
ken, so dass der Gleiter sich von selbst auf das
rechte Fahrbahnende hin bewegt.
•Bewegungssensor mittels miniDIN-
Anschlusskabel am Analog Input A oder B des 3B
NETlogTM einstecken.
•Die Sensorerkennung des 3B NETlogTM abwarten.
•Den Fahrbahngleiter U40422 mit dem Konischen
Reflektor U40462 versehen und die Luftkissen-
fahrbahn in Betrieb nehmen.
•Die Messung beginnen; hierzu den Gleiter an die
Seite des Lufteinlasses bewegen und aus dieser
Position abgleiten lassen.
•in der Software 3B NETlabTM das Experiment
(Template) für die „Geschwindigkeitsmessung
auf der Luftkissenfahrbahn“ aktivieren; hier be-
finden sich alle erforderlichen Auswerteeinstel-
lungen.
•Das Experiment durchführen und auswerten,
siehe die Fig. 3.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com
Technische Änderungen vorbehalten
© Copyright 2009 3B Scientific GmbH
Fig. 1: Experimenteller Aufbau zur Geschwindigkeitsmessung auf der Luftkissenfahrbahn
Fig. 2: Detailansichtder Sensorboxbefestigung auf der Luftkissenfahrbahn
Fig. 3: Aufzeichnung der Bewegungskurve (Ausschnitt) des Gleiters bei gleichmäßig beschleunigter Bewegung mit Richtungs-
umkehr

3B SCIENTIFIC®PHYSICS
1

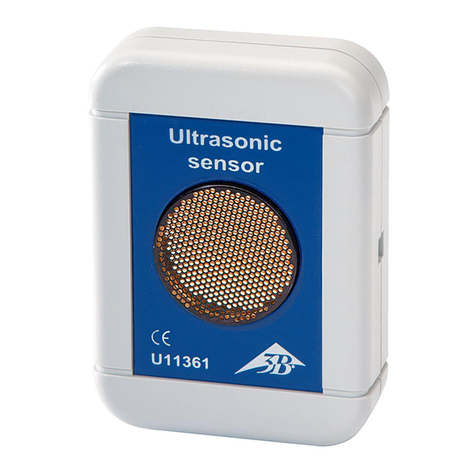

Ultrasonic Motion Sensor U11361
Instruction manual
06/09 Hh
1. Safety instructions
When in operation, the ultrasonic motion sensor
customarily generates individually audible packets of
pulses (bursts) which repeat with variable frequency.
When operated in this way the equipment is guaran-
teed to be safe.
•In the case of a fault (visible damage to the
equipment, unusual sounding bursts) the
equipment should immediately be turned off.
2. Scope of delivery
1 Ultrasonic motion sensor U11361
1 Stand rod, 120 mm long
1 Stand rod, 60 mm long
1 miniDIN 8-pin connector lead, 1 m long
1 Instruction manual for U11361
3. Description
Sensor box for measuring movements in one dimen-
sion e.g. on an air track or in free fall.
For use in conjunction with a 3B NETlogTM (U11300)
unit for making manual measurements or connected
to a computer running 3B NETlabTM (U11310) for
acquisition of measured data.
The sensor is detected automatically by the 3B NET-
logTM unit.
4. Function
The motion sensor utilises a gold-foil ultrasonic trans-
ducer and transmits packets consisting of 16 ultra-
sonic pulses (bursts). The ultrasonic sensor will detect
the echo of such signals from a (moving) object (“tar-
get”) after a minimal acoustic lag of about 1 ms –
corresponding to a distance to the object of about 15
cm. The exact distance to the object is calculated from
the time between the transmission of a signal and
detection of its echo, along with the speed of sound in
air, which is temperature dependent. For larger dis-
tances between sensor and object, the ultrasonic
transducer automatically adapts the repeat frequency
so that it is about 40 Hz for short distances and ap-
proximately 5 Hz for distances up to 10 m.

2
5. Technical data
Measuring range: 0.15 m –10 m approx.
Resolution: < 5 mm
Accuracy: ± 1 %
Sensor type: Electrostatic 50 kHz -
transducer
Angle of sensor
wedge opening: 15° @ - 6 dB
Burst repeat frequency: 40 Hz to 5 Hz,
automatically adapted
according to the distance
from the object
5. Operation
•Screw the stand rod into the M6 nut provided.
•Plug the miniDIN cable into the miniDIN socket
and connect up the 3B NETlogTM unit.
•Attach the motion sensor mechanically to the
experiment set-up, e.g. in front of an air track,
under a free-falling body or in the path of a vi-
brating pendulum bob.
•Turn on the 3B NETlogTM unit and wait for it to
detect the sensor.
•Carry out measurements and evaluate them.
6. Applications
Position, speed and acceleration of moving objects.
Movements in the range of the sensor.
Detecting simple harmonic motion of a weight on a
spring.
Measuring the period of an oscillating body.
Objects moving up and down.
The bouncing of a ball.
7. Sample experiment
Uniform acceleration followed by change
of direction
Required equipment:
1 3B NETlogTM unit U11300
1 3B NETlabTM program U11310
1 Ultrasonic motion sensor U11361
1 Universal clamp U13255
1 Air track, 1.6 m U40405
1 Glider 450 g, blue U40422
1 Air-flow generator U15425
1 Conical reflector U40462
•Set up the experiment as shown in Fig. 1. Also
take note of the instructions for the air track.
•Attach the motion sensor using a universal
clamp to the rubber-band launcher on the air-
inlet side of the air track, see detailed photo-
graph, Fig. 2.
•Attach the stopper with the pulley to the other
end of the air track. Make sure that the stopper’s
spring buffer is facing along the track.
•Lower the track by adjusting the height of its
feet so that the rider moves under its own
weight towards the right-hand end of the track.
•Connect the sensor by means of its miniDIN
connector lead to analog input A or B on the 3B
NETlogTM unit.
•Wait for the 3B NETlogTM unit to detect the sen-
sor.
•Attach a conical reflector U40462 to the glider
U40422 and turn on the air track.
•Start measuring, starting with the rider moving
away from the air inlet end of the track.
•Open the experiment template for “speed meas-
urement on an air track” in 3B NETlabTM, which
includes all the necessary settings for evaluating
the measurements.
•Carry out the experiment and evaluate the re-
sults. See Fig. 3.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com
Subject to technical amendments
© Copyright 2009 3B Scientific GmbH
Fig. 1: Experiment set-up for measuring speed on an air track
Fig. 2: Detailed view of how the sensor box is attached to the air track
Fig. 3: Recording of a curve showing part of the motion of a glider accelerating uniformly, then changing direction

3B SCIENTIFIC®PHYSICS
1
Capteur de mouvement à ultrasons U11361
Instructions d’utilisation
06/09 Hh
1. Consignes de sécurité
En fonctionnement normal, le capteur de
mouvement à ultrasons envoie des paquets
d'impulsions audibles distinctement (« bursts ») dont
la fréquence de répétition est variable. Dans cet état
et pour un emploi correspondant à l’usage prévu, le
fonctionnement fiable du dispositif est garanti.
•En présence d'une défaillance (dommages
visibles sur le dispositif, suites de sons
inhabituelles), le dispositif devra être
immédiatement mis hors service.
2. Étendue de la livraison
1 capteur de mouvement à ultrasons U11361
1 tige de pied, d'une longueur de 120 mm
1 tige de pied, d'une longueur de 60 mm
1 câble de raccordement Minidin, 8 broches, d'une
longueur de 1 m
1 Instructions d’utilisation pour U11361
3. Description
Boîtier capteurs permettant de mesurer des
mouvements monodimensionnels, sur le banc à
coussin d’air ou en chute libre, par exemple.
Utilisable en combinaison avec le 3B NETlogTM
(U11300) soit pour une mesure manuelle, soit pour
l'acquisition des valeurs mesurées avec une
connexion à l'ordinateur 3B NETlabTM (U11310).
Reconnaissance automatique des capteurs sur le 3B
NETlogTM.
4. Mode de fonctionnement
À l'aide du convertisseurs à ultrasons (à feuille d'or),
le capteur de mouvements envoie des paquets
d'impulsions contenant 16 impulsions ultrasoniques
(« bursts »). À l'expiration d'un « temps mort
acoustique » minimal de 1 ms environ — ce qui
correspond à une distance de l'objet d'à peu près 15
cm — le convertisseur à ultrasons reçoit la réflexion
sous forme d'un écho reflété sur un objet (en
mouvement), la dite « cible ». La distance par rapport
à l'objet sera calculée depuis le temps écoulé entre
l'émission et la réception ainsi depuis la vitesse du
son dans l'air (en fonction de la température
ambiante). Si les distances entre le convertisseur à

2
ultrasons et l'objet sont grandes, le capteur de
mouvements adaptera automatiquement la
fréquence de répétition des « bursts ». Sa valeur est
de 40 Hz environ à une courte distance et de 5 Hz
environ à une distance allant jusqu'à 10 m.
4. Caractéristiques techniques
Plage de mesures : entre 0,15 m et 10 m
environ
Résolution : < 5 mm
Précision : ± 1 %
Type de capteur : Convertisseur
électrostatique (50 kHz)
Angle d'ouverture du faisceau sonore :
15 degrés à - 6 dB
Fréquence de répétition des « bursts » :
de 40 Hz à 5 Hz,
adaptation automatique
à la distance de la cible
5. Manipulation
•Vissez la tige de pied dans l'écrou M6, prévu à
cet effet.
•Insérez le câble MINIDIN dans le connecteur
MINIDIN femelle, puis raccordez-le à l'interface
3B NETlogTM.
•Fixez mécaniquement le capteur de
mouvements dans l'appareillage expérimental,
par exemple : devant le banc à coussin d’air, au-
dessous d'un corps d'essai destiné à la chute ou
dans la direction d'oscillation d'une masse
pendulaire.
•Mettez le 3B NETlogTM en marche, puis attendez
la reconnaissance du capteur.
•Effectuer les mesures, puis évaluez-les.
6. Applications
Position, vitesse et accélération de corps en
mouvement.
Processus de mouvements dans le champ visuel du
capteur de mouvements.
Enregistrement des mouvements harmoniques
simples d'un système masse-ressort.
Mesure des temps périodiques de corps oscillants.
Mouvements de va-et-vient d'un objet.
Un ballon qui saute.
7. Exemple d’expérience
Mouvement d'accélération uniforme présentant
une inversion de la direction
Dispositifs nécessaires :
1 3B NETlogTM U11300
1 3B NETlabTM U11310
1 capteur de mouvement à ultrasons
U11361
1 noix universelle U13255
1 banc à coussin d’air, 1,60 m U40405
1 patin 450 g (bleu) U40422
1 générateur de courant d'air U15425
1 réflecteur conique U40462
•Montez l'appareillage expérimental
conformément à l'illustration de la Fig. 1. Pour
davantage de détails, consultez également les
instructions d’utilisation pour le banc à coussin
d’air, 1,60 m !
•En utilisant la noix universelle, fixez le capteur
de mouvements sur l'élastique du mécanisme de
lancement, situé du côté de l’entrée d’air du
banc, comparez à la photo détaillée de la Fig. 2.
•Fixez le butoir à l'autre extrémité du banc, en
utilisant la poulie de renvoi. Faites bien
attention à ce que le ressort de butée s'oriente
en direction du banc.
•À l'aide du pied réglable, faites descendre le
banc afin que le patin se déplace de lui-même
en direction de l'extrémité droite de ce banc.
•Insérez le capteur de mouvements à l'entrée
analogique A ou B du 3B NETlogTM en utilisant le
câble de raccordement MINI-DIN.
•Attendez la reconnaissance du capteur de 3B
NETlogTM.
•Placez le réflecteur conique (U40462) sur le patin
du banc (U40422), puis mettez le banc à coussin
d’air en marche.
•Lancez les mesures ; ce qui se fera en déplaçant
le patin du côté de l’entrée d’air et en le faisant
glisser à partir de cette position.
•Dans le logiciel 3B NETlabTM, activez l'expérience
(modèle) pour la « Mesure de la vitesse sur le
banc à coussin d’air » ; tous les paramétrages
d'analyse nécessaires s'y trouvent.
•Réalisez l'expérience, puis évaluez-la (comparez
à la Fig. 3).

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Allemagne • www.3bscientific.com
Sous réserve de modifications techniques
© Copyright 2009 3B Scientific GmbH
Fig. 1 : Appareillage expérimental permettant de mesurer la vitesse sur le banc à coussin d’air
Fig. 2 : Vue détaillée de la fixation du boîtier capteurs sur le banc à coussin d’air
Fig. 2 : Enregistrement de la courbe des mouvements (extrait) du patin pour un mouvement d'accélération uniforme
présentant une inversion de la direction

3B SCIENTIFIC®PHYSICS
1
Sensore di movimento a ultrasuoni U11361
Istruzioni per l'uso
06/09 Hh
1. Norme di sicurezza
Il sensore di movimento a ultrasuoni durante
l’attività produce normalmente singoli pacchetti di
impulsi udibili (burst) con frequenza di ripetizione
variabile. In queste condizioni è garantito il
funzionamento sicuro in caso di utilizzo conforme.
•In caso di errori (danni visibili dell’apparecchio,
sequenza di toni di burst inusuale) mettere
immediatamente l’apparecchio fuori servizio.
2. Fornitura
1 Sensore di movimento a ultrasuoni U11361
1 Supporto stativo, lungh. 120 mm
1 Supporto stativo, lungh. 60 mm
1 Cavo di collegamento miniDIN da 8 pin, lungh. 1 m
1 istruzioni per l’uso per U11361
3. Descrizione
Scatola del sensore per la misurazione di movimenti
monodimensionali, ad esempio sulla rotaia a
cuscino d’aria o della caduta libera.
Utilizzabile in combinazione con 3B NETlogTM
(U11300) per la misurazione manuale o per il
rilevamento del valore misurato con connessione a
un computer (U11310).
Riconoscimento automatico del sensore su 3B
NETlogTM.
4. Funzionamento
Il sensore di movimento invia mediante il
convertitore a ultrasuoni con pellicola dorata
pacchetti di impulsi con 16 impulsi a ultrasuoni
("burst"). Al trascorrere di un minimo "tempo morto
acustico” di circa 1 ms – che corrisponde a una
distanza dall’oggetto di circa 15 cm – il convertitore
a ultrasuoni riceve la riflessione come eco su un
oggetto (in movimento) (target). Dall’intervallo di
tempo tra invio e ricezione e dalla velocità del suono
nell'aria, dipendente dalla temperatura, viene
calcolata la distanza dall'oggetto. Il sensore di
movimento adatta automaticamente la frequenza di
ripetizione a distanze maggiori tra il convertitore a

2
ultrasuoni e l’oggetto. Essa è pari a circa 40 Hz per
una distanza breve e a circa 5 Hz per una distanza
fino a 10 m.
5. Dati tecnici
Range di misura: 0,15 m – ca. 10 m
Risoluzione: < 5 mm
Precisione: ± 1 %
Tipo sensore: Convertitore elettrostatico
da 50 kHz
Angolo di apertura
del loro sonoro: 15° @ - 6 dB
Frequenza di
ripetizione burst: da 40 Hz a 5 Hz,
Adattamento automatico
alla distanza dal target
6. Utilizzo
•Avvitare l’asta stativo nel dado M6 previsto allo
scopo.
•Inserire il cavo miniDIN nella presa miniDIN e
collegarlo con il 3B NETlogTM.
•Fissare meccanicamente il sensore di movimento
nella struttura sperimentale, ad esempio davanti
alla rotaia a cuscino d’aria, al di sotto di un
corpo di caduta o nella direzione di oscillazione
di un peso di un pendolo.
•Accendere 3B NETlogTM e attendere il
riconoscimento del sensore.
•Effettuare le misurazione e in seguito analizzare.
7. Applicazioni
Ubicazione, velocità ed accelerazione di corpi in
movimento.
Processi di movimento nel campo di visione del
sensore di movimento
Rilevamento di movimenti armonici semplici di un
sistema massa - molla.
Misurazione dei tempi periodici di corpi oscillanti.
Movimenti verso l’alto e verso il basso di un oggetto.
Rimbalzo di una palla.
8. Esperimento di esempio
Movimento uniformemente accelerato con
inversione di senso
Apparecchi necessari:
1 3B NETlogTM U11300
1 3B NETlabTM U11310
1 Sensore di movimento a ultrasuoni U11361
1 Manicotto universale U13255
1 Rotaia a cuscino d'aria, 1,6 m U40405
1 Carrello 450 g, blu U40422
1 Generatore di corrente d'aria U15425
1 riflettore conico U40462
•Eseguire l’esperimento come rappresentato nella
figura 1, Consultare a tale scopo anche le
istruzioni per l’uso della rotaia a cuscino d’aria
1,6 m!
•Fissare il sensore di movimento mediante il
manicotto universale sul dispositivo di lancio
nastro in gomma in corrispondenza del lato di
ammissione dell’aria della rotaia, vedere foto
dettagliata fig. 2.
•Fissare il fermo con la puleggia sull’altra
estremità della rotaia. A questo proposito,
assicurarsi che la molla respingente sia rivolta
verso la rotaia.
•Abbassare la rotaia mediante base impostabile
in modo che il carrello si muova da solo verso
l’estremità destra della rotaia.
•Inserire il sensore di movimento mediante il
cavo di collegamento miniDIN all’Analog Input A
del 3B NETlogTM.
•Attendere il riconoscimento del sensore del 3B
NETlogTM.
•Munire il carrello della rotaia U40422 del
riflettore conico U40462 e mettere in funzione la
rotaia a cuscino d’aria.
•Iniziare la misurazione: a questo scopo lasciar
muovere il carrello sul lato dell‘ammissione
dell’aria e scivolare da questa posizione.
•Attivare nel software 3B NETlabTM l’esperimento
(template) per la „misurazione della velocità
sulla rotaia a cuscino d’aria: qui sono disponibili
tutte le impostazioni di valutazione necessarie.
•Eseguire l’esperimento e l’analisi, vedere la
figura 3.

3B Scientific GmbH • Rudorffweg 8 • 21031 Amburgo • Germania • www.3bscientific.com
Con riserva di modifiche tecniche
© Copyright 2009 3B Scientific GmbH
Fig. 1: Struttura sperimentale per la misurazione della velocità sulla rotaia a cuscino d’aria
Fig. 2: Vista dettagliata del fissaggio della scatola del sensore sulla rotaia a cuscino d’aria
Fig. 2: Registrazione della curva di movimento (sezione) del carrello con movimento uniformemente accelerato e inversione
di senso

3B SCIENTIFIC®PHYSICS
1
Sensor de movimiento por ultrasonido U11361
Instrucciones de uso
06/09 Hh
1. Advertencias de seguridad
Durante su funcionamiento el sensor de movimiento
por ultrasonido produce normalmente paquetes de
impulsos aislados audibles (zumbidos) con
frecuencia variable de repetición. En este estado se
garantiza el funcionamiento seguro, de acuerdo con
el uso específico.
•En caso de fallos (daños visibles en el aparato,
frecuencia de zumbido audible anormal) se debe
poner el aparato inmediatamente fuera de
servicio.
2. Volumen de suministro
1 Sensor de movimiento por ultrasonido U11361
1 Varilla soporte, de 120 mm
1 Varilla soporte, de 60 mm
1 Cable de conexión miniDIN de 8 pines, 1 m
1 Instrucciones de uso para U11361
3. Descripción
Caja de sensor para la medición de movimientos en
una dimensión, p. ej. en el carril neumático o en la
caída libre.
Para trabajar junto con el 3B NETlogTM (U11300) para
medición manual o para registro de datos con enlace
al computador por 3B NETlabTM (U11310).
Reconocimiento automatico de sensor por el 3B
NETlogTM.
4. Modo de función
A través del convertidor de ultasonido de lámida de
oro, el sensor de movimiento emite paquetes de
pulsos con 16 impulsos de ultrasonido (zumbidos).
Después de transcurrir un “tiempo muerto acústico“
mínimo de aprox. 1 ms – lo que corresponde a una
distancia de objeto de aprox. 15 cm – el convertidor
de ultrasonido recibe la reflexión como eco en un
objeto (en movimiento / blanco). Tomando como
base el lapso de tiempo entre la emisión la
recepción y la velocidad de sonido en el aire, que
depende de la temperatura, se puede calcular la
distanciia hasta el objeto. El sensor de movimiento
adapta automáticamente la frecuencia de repetición
de los zumbidos para grandes distancias entre el

2
convertidor de ultrasonido y el objeto. Esta es de
aprox. 40 Hz para distancias cortas y de aprox. 5 Hz
para una distancia de hasta 10 m.
5. Datos técnicos
Gama de medida: de 0,15 m hasta
aprox.10m
Resolución: < 5 mm
Exactitud: ± 1 %
Tipo de sensor: Convertidor
electrostático de
50 kHz-
Ángulo de apertura del
lobulo de sonido: 15° @ - 6 dB
Frecuencia de repetición
de los zumbidos: de 40 Hz hasta
5 Hz adaptación
automática a la
distancia del
blanco
6. Manejo
•Se atornilla la varilla soporte en la rosca de M6
prevista para ello.
•El cable miniDIN se enchufa en el casquillo
miniDIN y se conecta con el 3B NETlogTM.
•El sensor de moviimiento se fija mecánicamente
en el montaje de experimentación, ya sea a un
extermo del carril neumático, en la parte
inferior de un cuerpo de caída libre o por otro
lado en la dirección de oscilación de una masa
de péndulo.
•Se pone en marcha el 3B NETlogTM y se espera el
reconocimiento automático del sensor.
•Se realiza la medición y a continuación se evalúa
la misma.
7. Aplicaciones
Posición, velocidad y aceleración de cuerpos en
movimiento.
Fenómenos cinemáticos en el campo visual del
sensor de movimiento.
Registro de movimientos armónicos sencillos de un
sistema de masa y muelle.
Medición del período de cuerpos oscilantes.
Tiempos se subida y bajada de un objeto.
Saltos de una pelota.
8. Experimento ejemplar
Movimiento uniformemente acelerado con
retorno de dirección
Aparatos requieridos:
1 3B NETlogTM U11300
1 3B NETlabTM U11310
1 Sensor de movimiento por ultrasonido U11361
1 Nuez universal U13255
1 Carril neumático, 1,6 m U40405
1 Deslizador, 450 g, azul U40422
1 Generador de corriente de aire U15425
1 Reflector cónico U40462
•Se monta el experimento como se muestra en la
Fig. 1. ¡Para ello también se estudian las
instrucciones de uso del carril neumático, 1,6!
•Se fija el sensor de movimento en el dispositivo
de lanzamiento con banda de goma en el lado
de la entrada de aire del carril neumático; ver la
foto detallada en la Fig. 2.
•El tope con la polea de desviación se fija en el
otro extremo del carril, teniendo en cuenta que
el muelle de choque esté orientado hacia el
carril.
•Por medio de la pata ajustable se baja el carril,
de tal forma que el deslizador se mueva por si
mismo hacia el extremo derecho del carril.
•Utilizando el cable de conexión miniDIN se
enchufa el sensor de movimiennto en una de las
entradas analógicas A o B del 3B NETlogTM.
•Se espera el reconocimiento del sensor por el 3B
NETlogTM.
•Se equipa el deslizador de carril U40422 con el
reflector cónico U40462 y se pone en
funcionamiento el carril neumático.
•Se inicia la medición; para ello se desplaza el
deslizador hacia la entrada de aire y se deja que
se deslice por si mismo a partir de ese punto.
•En el Software 3BNETlabTM se activa el
experimento (templete) para la „“Medición de
velocidad en el carril neumático”; aquí se
encuentran todos los ajustes necesarios para la
evaluación.
•Se realiza y se evalúa el experimento, ver Fig. 3.

3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburgo • Alemania • www.3bscientific.com
Nos reservamos el derecho a modificaciones técnicas
© Copyright 2009 3B Scientific GmbH
Fig. 1: Montaje experimental para la medición de velocidades en el carril neumático
Fig. 2: Vista detallada de la fijación de la caja de sensor en el carril neumático
Fig. 3: Registro de la curva de movimiento (detalle) del deslizador en movimiento uniforme acelerado con retorno de
dirección
