3B SCIENTIFIC®PHYSICS
1
Kolben-Vakuumpumpe U8421210
Bedienungsanleitung
10/10 ALF

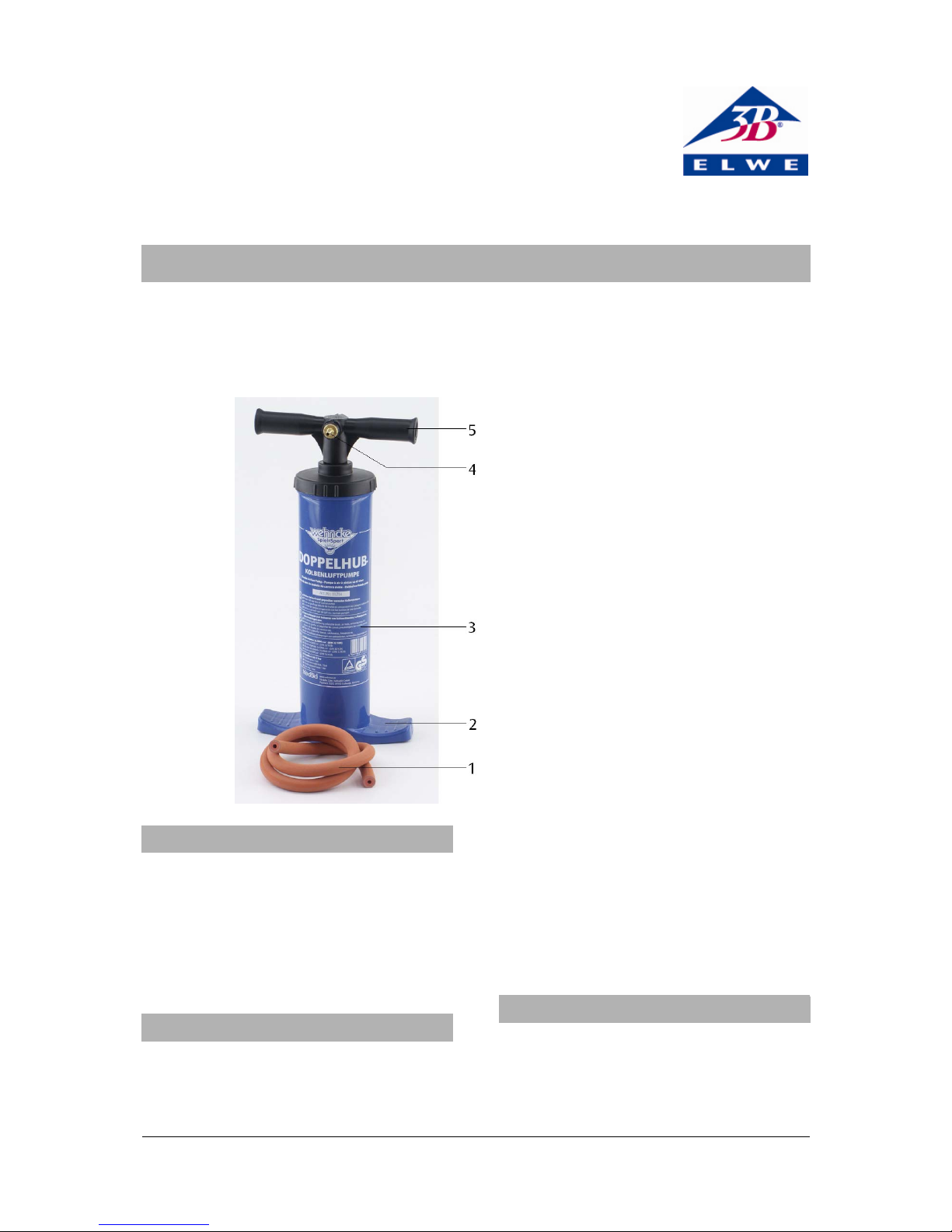

1 Vakuum-Schlauch
2 Fußbügel
3 Pumpenkörper
4 Schlauchanschluss
5 Handgriff
1. Sicherheitshinweise
Bei nicht ordnungsgemäßem Gebrauch besteht
Kipp- oder Bruchgefahr.
•Fuß fest auf den Fußbügel aufsetzen.
•Beim Pumpen Kolbenstange nicht verbiegen.
•Abstand Pumpe – Experimentiergerät so wäh-
len, dass der Vakuumschlauch nicht herausge-
rissen wird.
2. Beschreibung
Die Kolben-Vakuumpumpe ermöglicht die Durch-
führung aller Vakuum-Experimente, die mit einem
Enddruck von 400 hPa auskommen.
Sie arbeitet nach dem Prinzip einer Doppelhubkol-
benpumpe. Sowohl bei der Aufwärtsbewegung als
auch bei der Abwärtsbewegung des Kolbens wird
Luft aus dem Experimentiergerät gesaugt.
2.1 Lieferumfang
1 Kolben- Vakuumpumpe
1 Vakuumschlauch Ø 5 mm
3. Technische Daten
Enddruck: 400 hPa
Schlauchanschluss: Ø 5 mm
Abmessungen: 160 x 235 x 560 mm3
Masse: ca. 1,7 kg

Elwe Didactic GmbH • Steinfelsstr. 6 • 08248 Klingenthal • Deutschland • www.elwedidactic.com
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Deutschland • www.3bscientific.com
Technische Änderungen vorbehalten
© Copyright 2010 3B Scientific GmbH

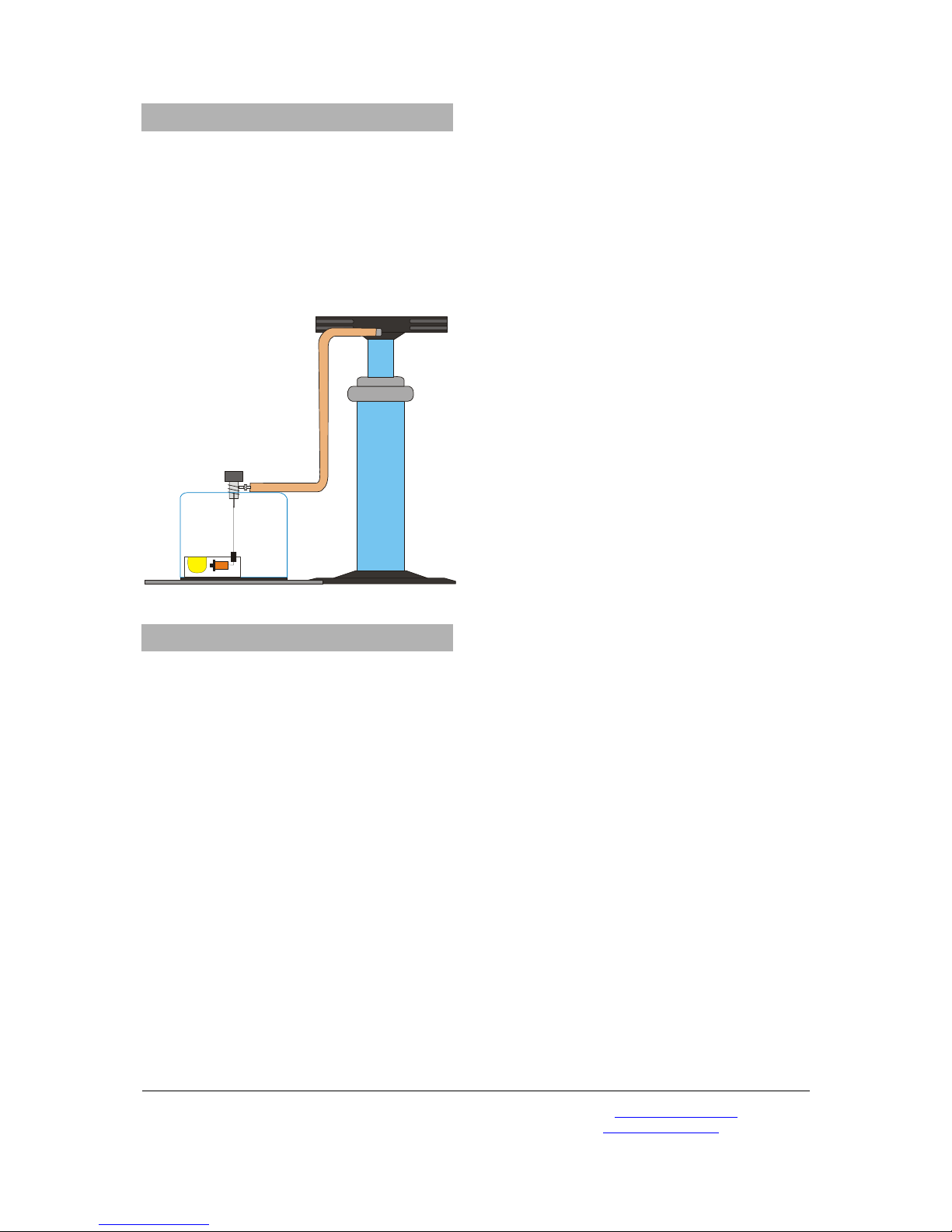

4. Versuchsbeispiel
4.1 Schallausbreitung in der Luft
Zur Versuchsdurchführung sind folgende Geräte
zusätzlich erforderlich:
1 Vakuumzylinder U8421230
1 Bodenplatte U8421225
1 Elektrische Klingel U21854
1 AC/DC Netzgerät U33030
Experimentierkabel
5. Wartung
Die Dichtringe müssen immer geschmiert sein.
Dazu:
•Deckel abschrauben und mit Kolben heraus-
ziehen, ggf. reinigen und schmieren.
•Beim Zusammenbau Kolben vorsichtig einset-
zen. Vor der Verschraubung Teile passgerecht
zusammenfügen (vgl. Aufdruck Kolbenpumpe).

3B SCIENTIFIC®PHYSICS
1
Piston vacuum pump U8421210
Instruction sheet
10/10 ALF
1 Vacuum hose
2 Foot stirrup
3 Pump housing
4 Hose connection
5 Handle
1. Safety instructions
Caution: danger of overturning or breakage if used
in an improper manner.
•Place your foot firmly on the stirrup provided
for this purpose.
•Do not put your weight on or bend over the
pump or the piston rod.
•Carefully select the distance between the pump
and the experimental apparatus to ensure that the
vacuum hose is not ripped out or disconnected.
2. Description
The piston vacuum pump can be used for all vac-
uum experiments in which a final pressure of
400 hPa is required.
This vacuum pump operates on the principle of a
double-stroke piston pump. Air is pumped out of
the experiment apparatus both during the upward
and the downward movement of the piston.
2.1 Scope of delivery
1 Piston vacuum pump
1 Vacuum hose, 5 mm diam.
3. Technical data
Final pressure: 400 hPa
Hose connection: 5 mm diam.
Dimensions: 160 x 235 x 560 mm3
Weight: approx. 1.7 kg

Elwe Didactic GmbH • Steinfelsstr. 6 • 08248 Klingenthal • Germany • www.elwedidactic.com
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburg • Germany • www.3bscientific.com
Subject to technical amendments.
© Copyright 2010 3B Scientific GmbH
4. Sample experiment
4.1 Propagation of sound waves in air
In order to conduct this experiment, the following
apparatus is additionally required.
1 Vacuum cylinder U8421230
1 Base plate U8421225
1 Electric doorbell U21854
1 AC/DC Power Supply U33030
Experiment leads
5. Maintenance
Make sure that the sealing rings are always prop-
erly lubricated. To do so, carry out the following
steps:
•Unscrew the lid and remove it along with the
piston. If necessary, clean and lubricate these
components.
•While reassembling, insert the piston properly.
Make sure that the components are assembled
to fit perfectly before screwing them on (also
see the instructions printed on the pump).

3B SCIENTIFIC®PHYSICS
1
Pompe à vide à piston U8421210
Instructions d’utilisation
10/10 ALF
1 Tuyau à vide
2 Support
3 Carter de pompe
4 Raccordement de tuyau
5 Poignée
1. Consignes de sécurité
En cas d'utilisation non conforme, risque de bascu-
lement ou de destruction.
•Fixez le pied sur le support.
•Lors du pompage, ne pliez pas la tige de pis-
ton.
•Sélectionnez l'écart entre la pompe et l'expé-
rimenteur de manière à ce que le tuyau à vide
ne soit pas arraché.
2. Description
La pompe à vide à piston permet de réaliser des
expériences sur le vide nécessitant seulement une
pression finale de 400 hPa.
Elle fonctionne selon le principe de la pompe à
course double. De l'air est aspiré de l'expérimen-
teur tant pendant le mouvement de montée que
pendant le mouvement de descente.
2.1 Matériel fourni
1 pompe à vide à piston
1 tuyau à vide Ø 5 mm
3. Caractéristiques techniques
Pression finale : 400 hPa
Raccordement de tuyau : Ø 5 mm
Dimensions : 160 x 235 x 560 mm3
Masse : env. 1,7 kg

Elwe Didactic GmbH • Steinfelsstrasse 6 • 08248 Klingenthal • Allemagne • www.elwedidactic.com
3B Scientific GmbH • Rudorffweg 8 • 21031 Hambourg • Allemagne • www.3bscientific.com
Sous réserve de modifications techniques
© Copyright 2010 3B Scientific GmbH
4. Exemple d'expérience
4.1 Propagation du son dans l'air
Pour réaliser l'expérience, vous nécessitez le maté-
riel supplémentaire suivant :
1 cylindre à vide U8421230
1 plaque de fond U8421225
1 sonnette électrique U21854
1 alimentation CA/CC U33030
Câble d'expérimentation
5. Entretien
Les bagues étanches doivent toujours être lubri-
fiées. Procédure à suivre :
•Dévissez le couvercle et retirez-le avec le pis-
ton, au besoin nettoyez et lubrifiez.
•Lors du réassemblage, montez le piston avec
précaution. Avant de visser les pièces, assem-
blez-les correctement (cf. le schéma sur la
pompe).

FISICA 3B SCIENTIFIC®
1
Pompa per vuoto a pistoni U8421210
Istruzioni per l'uso
10/10 ALF
1 Tubo per vuoto
2 Staffa poggiapiedi
3 Corpo della pompa
4 Attacco del tubo
5 Impugnatura
1. Norme di sicurezza
In caso di uso improprio, sussiste il pericolo di
ribaltamento o di rottura.
•Poggiare saldamente il piede sull’apposita
staffa.
•Non piegare l’asta del pistone durante il
pompaggio.
•Scegliere la distanza tra la pompa e
l’apparecchio sperimentale in modo tale che il
tubo per vuoto non si distacchi dalla propria
sede, lacerandosi.
2. Descrizione
La pompa per vuoto a pistoni consente di condurre
tutti gli esperimenti che richiedono il vuoto,
compatibili con una pressione finale di 400 hPa.
Essa agisce secondo il principio di una doppia
pompa di sollevamento a pistoni. L’aria viene
aspirata dall’apparecchio sperimentale sia durante
il movimento ascendente che discendente del
pistone.
2.1 Dotazione
1 Pompa per vuoto a pistoni
1 tubo per vuoto Ø 5 mm
3. Dati tecnici
Pressione finale: 400 hPa
Attacco del tubo: Ø 5 mm
Dimensioni: 160 x 235 x 560 mm3
Peso: ca. 1,7 kg

Elwe Didactic GmbH • Steinfelsstr. 6 • 08248 Klingenthal • Germania • www.elwedidactic.com
3B Scientific GmbH • Rudorffweg 8 • 21031 Amburgo • Germania • www.3bscientific.com
Con riserva di modifiche tecniche
© Copyright 2010 3B Scientific GmbH
4. Esempio di esperimento
4.1 Propagazione del suono nell'aria
Per l’esecuzione dell’esperimento sono necessari i
seguenti strumenti:
1 Cilindro per vuoto U8421230
1 Piastra di fondo U8421225
1 Campanelli elettrici U21854
1 Alimentatore CA/CC U33030
Cavo per esperimenti
5. Manutenzione
Gli anelli di tenuta devono sempre essere
lubrificati. A tal fine:
•Svitare il coperchio ed estrarlo con il pistone,
procedendo alla pulizia e alla lubrificazione se
necessario.
•Inserire il pistone con cautela in fase di
assemblaggio. Assemblare i componenti
correttamente prima di procedere
all’avvitamento (cfr. Caricamento pompa a
pistoni)

3B SCIENTIFIC®PHYSICS
1
Bomba de émbolo al vacío U8421210
Instrucciones de uso
10/10 ALF
1 Manguera de vacío
2 Estribo
3 Cuerpo de la bomba
4 Conexión de manguera
5 Mango
1. Aviso de seguridad
Con un uso incorrecto existe el peligro de
volcamiento o de fractura.
•Asentar el pie firmemente en el estribo.
•Al bombear, no curvar la varilla del émbolo.
•Elegir la distancia entre la bomba y el aparato
de experimentación de manera que la
manguera de vacío no se desprenda.
2. Descripción
La bomba de émbolo aquí descrita posibilita la
realización de todos los experimentos de vacío para
los que es suficiente una presión final de 400 hPa.
Trabaja según el principio de una bomba de
émbolo de doble carrera. Tanto durante el
movimiento ascendente como durante el
descendente se absorbe aire del aparato de
experimentación.
2.1 Volumen de suministro
1 bomba de émbolo al vacío
1 manguera de vacío Ø 5 mm
3. Datos técnicos
Presión final: 400 hPa
Conexión de manguera: Ø 5 mm
Dimensiones: 160 x 235 x 560 mm3
Peso: aprox. 1,7 kg

Elwe Didactic GmbH • Steinfelsstr. 6 • 08248 Klingenthal • Alemania • www.elwedidactic.com
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburgo • Alemania • www.3bscientific.com
Se reservan modificaciones técnicas
© Copyright 2010 3B Scientific GmbH
4. Ejemplo de experimento
4.1 Propagación del sonido en el aire
Para la realización del ensayo son necesarios los
siguientes elementos adicionales:
1 cilindro de vacío U8421230
1 placa base U8421225
1 timbre eléctrico U21854
1 fuente de alimentación CA/CC U33030
Cable de experimentación
5. Mantenimiento
Los aros retenedores deben estar siempre
engrasados. Además:
•Destornillar la tapa y retirarla con el émbolo;
dado el caso, limpiar y engrasar.
•Al ensamblar, colocar con cuidado el émbolo.
Antes de atornillar, ensamblar las piezas
correctamente. (compárese con instrucciones
impresas en la bomba de émbolo).

3B SCIENTIFIC®PHYSICS
1
Bomba de vácuo de pistão U8421210
Instruções para o uso
10/10 ALF
1 Mangueira de vácuo
2 Alça de pé
3 Corpo da bomba
4 Conexão mangueira
5 Punho
1. Indicações de segurança
Em caso de uso não adequado existe o risco de
queda ou quebra do aparelho.
•Pisar firmemente na alça de pé.
•Não entortar a vara do pistão ao bombear.
•Estabelecer uma distância entre a bomba e o
aparelho experimental que garanta que a
mangueira de vácuo não seja arrancada.
2. Descrição
A bomba de vácuo de pistão permite a execução de
todas as experiências com o vácuo que requerm
uma pressão final de até 400 hPa.
Ela funciona conforme o princípio de uma bomba
de pistão duplo. É sugado ar do aparelho experi-
mental tanto no movimento ascendente como no
movimento descendente.
2.1 Fornecimento
1 Bomba de vácuo de pistão
1 Mangueira de vácuo de Ø 5 mm
3. Dados técnicos
Pressão: 400 hPa
Conexão mangueira : Ø 5 mm
Dimensões: 160 x 235 x 560 mm3
Massa: aprox. 1,7 kg

Elwe Didactic GmbH • Steinfelsstr. 6 • 08248 Klingenthal • Alemanha • www.elwedidactic.com
3B Scientific GmbH • Rudorffweg 8 • 21031 Hamburgo • Alemanha • www.3bscientific.com
Sob reserva de alterações técnicas
© Copyright 2010 3B Scientific GmbH
4. Exemplo de experiência
4.1 Propagação do som no ar
Para a execução da experiência são necessáros os
seguintes aparelhos adicionais:
1 cilindro de vácuo U8421230
1 placa base Bodenplatte U8421225
1 campainha elétrica U21854
1 fonte de alimentação AC/DC U33030
Cabo de experimentação
5. Manutenção
As juntas em anel devem sempre estar bem lubrifi-
cadas. Para tal:
•Soltar a tampa e retirar com os pistões, caso
necessário limpar e lubrificar.
•Durante a montagem, instalar os pistões com
cuidado. Antes de aparafusar garantir um a-
juste exato das peças (comp. com ilustração na
bomba de pistão).
