DE
Einbau-/ Montage-/ und Wartungsanleitung für
FLAT Regenwasser-Flachtank
1.500 L
3.000 L
4.500 L
6.000 L
7.500 L
9.000 L
Best.-Nr. 295120
Best.-Nr. 295121
Best.-Nr. 295122
Best.-Nr. 295123
Best.-Nr. 295124
Best.-Nr. 295125
Die in dieser Anleitung beschriebenen
Punkte sind unbedingt zu beachten. Bei
Nichtbeachtung erlischt jeglicher Garan-
tieanspruch. Für alle über 4rain bezoge-
ne Zusatzartikel erhalten Sie separate in
der Transportverpackung beiliegende
Einbauanleitungen.
Fehlende Anleitungen sind umgehend
bei uns anzufordern.
Eine Überprüfung der Behälter auf even-
tuelle Beschädigungen und Dichtheit hat
unbedingt vor dem Versetzen und Ver-
füllen in die Baugrube zu erfolgen.
Fehlende Anleitungen können Sie unter
www.4rain.eu downloaden oder bei
GRAF anfordern.
Inhaltsübersicht
1. ALLGEMEINE HINWEISE 2
1.1 Sicherheit 2
1.2 Kennzeichnungspflicht 2
2. EINBAUBEDINGUNGEN 3
3. TECHNISCHE DATEN 4
4. AUFBAU TANK 5
4.1 Tank-Komponenten 5
4.2 Interne Stützrohre 5
5. EINBAU UND MONTAGE 6
5.1 Baugrund 6
5.2 Baugrube 6
5.3 Einsetzen und Verfüllen 8
5.4 Anschlüsse legen 9
6. MONTAGE SCHACHTVERLÄNGERUNG
UND DECKEL 9
7. INSPEKTION UND WARTUNG 10

[email protected]
www.4rain.eu
2 / 40
1. Allgemeine Hinweise
1.1 Sicherheit
Bei sämtlichen Arbeiten sind die einschlägigen Unfallverhütungsvorschriften nach BGV C22 zu beachten.
Des Weiteren sind bei Einbau, Montage, Wartung, Reparatur usw. die in Frage kommenden Vorschriften
und Normen zu berücksichtigen. Hinweise hierzu finden Sie in den dazugehörigen Abschnitten dieser
Anleitung.
Bei sämtlichen Arbeiten an der Anlage bzw. Anlagenteilen ist immer die Gesamtanlage außer Betrieb zu
setzen und gegen unbefugtes Wiedereinschalten zu sichern.
Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter, verschlossen zu halten, ansonsten besteht
höchste Unfallgefahr.
4rain bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu
kompletten Systemen ausgebaut werden können. Die Verwendung anderer Zubehörteile kann dazu füh-
ren, dass die Funktionsfähigkeit der Anlage beeinträchtigt und die Haftung für daraus entstandene Schä-
den aufgehoben wird.
1.2 Kennzeichnungspflicht
Alle Leitungen und Entnahmestellen von Brauchwasser sind mit den Worten „Kein Trinkwasser“ schrift-
lich oder bildlich zu kennzeichnen (DIN 1988 Teil 2, Abs. 3.3.2.), um auch nach Jahren eine irrtümliche
Verbindung mit dem Trinkwassernetz zu vermeiden. Auch bei korrekter Kennzeichnung kann es noch zu
Verwechslungen kommen, z.B. durch Kinder. Deshalb müssen alle Brauchwasser-Zapfstellen mit Venti-
len mit Kindersicherung installiert werden.

[email protected]
www.4rain.eu
3 / 40
DE
2. Einbaubedingungen
Überdeckungshöhen mit Schachtverlängerung im
Grünbereich.
Die maximale Erdüberdeckung ab Tankschulter „A“,
ergibt sich aus der maximalen Länge der originalen
Schachtverlängerung max. 780 mm.
Diese darf nicht verlängert werden, kann aber bei
Bedarf auf min. 400 mm gekürzt werden.
Die maximale Erdüberdeckung über der Tankabde-
ckung „B“, beträgt max. 200 mm.
Die Tanks dürfen nicht unter Verkehrsflächen einge-
baut werden.
Die Tanks dürfen nicht im Grund-/ Schichtenwasser
eingebaut werden. Ist zu erwarten, dass Grund-
/Schichtenwasser auch nur gelegentlich auftritt, ist
dieses durch eine Drainage abzuleiten.
Da das Auftreten von Grund-/Schichtenwasser im
Vorhinein nur schwer ausgeschlossen werden kann,
empfehlen wir generell die Verlegung einer Draina-
geleitung (siehe 5.2.2).
400-780
„B“
„A“
max. 200

[email protected]
www.4rain.eu
4 / 40

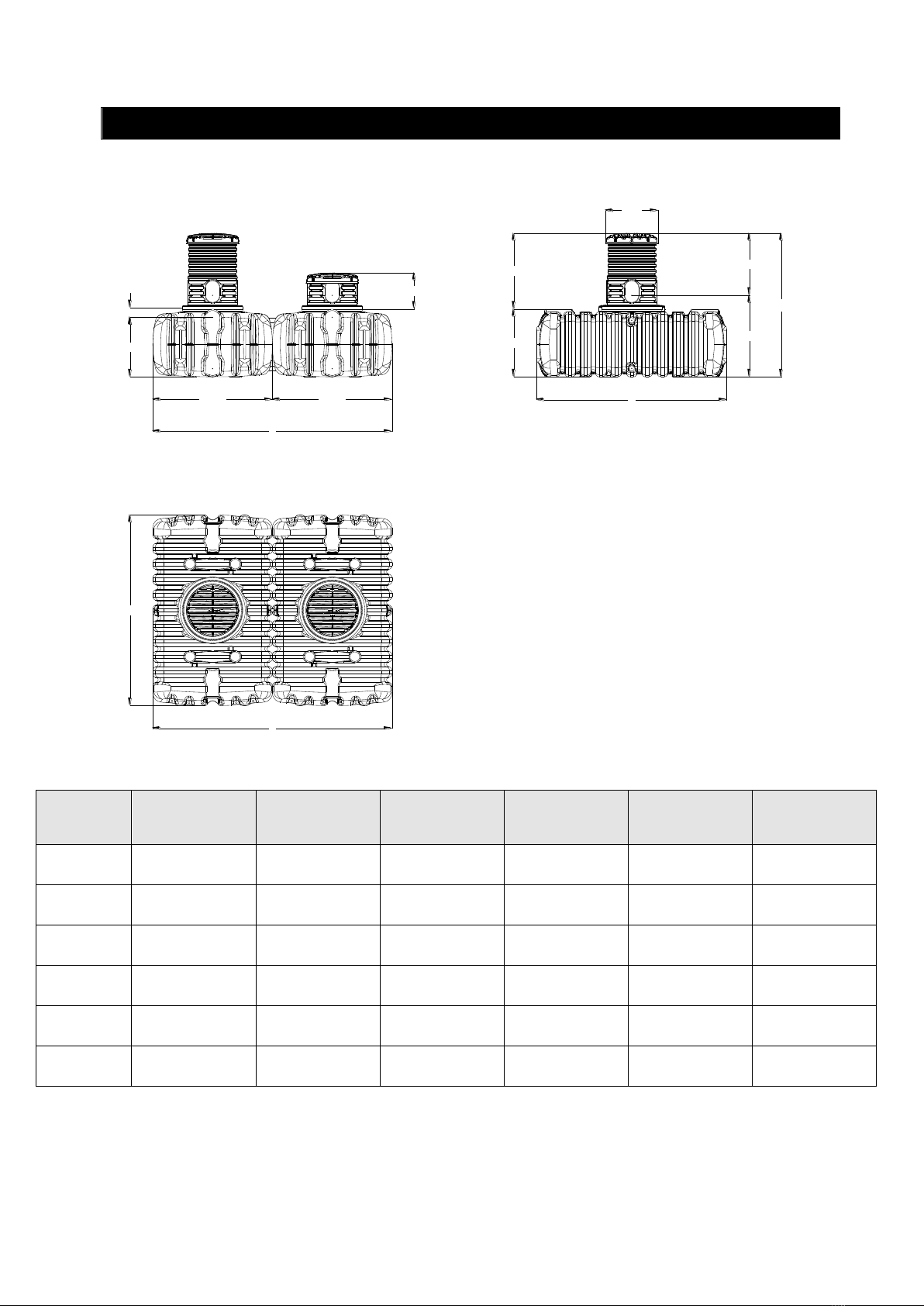

3. Technische Daten
L
Hges
L
B
H
780
580
625
905
B
400
105
660
13201320
Tank
1.500 L
3.000 L*
4.500 L*
6.000 L*
7.500 L*
9.000 L*
Art.-Nr.
295120
295121
295122
295123
295124
295125
Gewicht
ca. 80 kg
ca. 160 kg
ca. 240 kg
ca. 320 kg
ca. 400 kg
ca. 480 kg
L
1320 mm
2640 mm
3960 mm
5280 mm
6600 mm
7920 mm
B
2100 mm
2100 mm
2100 mm
2100 mm
2100 mm
2100 mm
H
750 mm
750 mm
750 mm
750 mm
750 mm
750 mm
Hges
(Höhe gesamt)
1150-1530 mm
1150-1530 mm
1150-1530 mm
1150-1530 mm
1150-1530 mm
1150-1530 mm
*inkl. Verbindungsset(s)

[email protected]
www.4rain.eu
5 / 40
DE
4. Aufbau Tank
4.1 Tank-Komponenten
 Abdeckung
 Schachtverlängerung
 Dichtung
 FLAT Flachtank
 Verbindungsset DN 50
4.2 Interne Stützrohre
 Schnittdarstellung Stützrohre
 Übersicht / Positionen Stützrohre
 Bitte vor dem Einbau des Tanks auf korrekten Sitz der Stützrohre achten!



[email protected]
www.4rain.eu
6 / 40
5. Einbau und Montage
 Erdreich
 Umhüllung (Rundkornkies max. Körnung 8/16)
 Abdeckung
 FLAT Flachtank
 Schachtverlängerung
 Verdichteter Unterbau
 Deckschicht
β  DIN 4124 ab 1250 mm Baugrubentiefe
5.1 Baugrund
Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:
 Die bautechnische Eignung des Bodens nach DIN 18196
 Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes
Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bau-
amt angefordert werden.
5.2 Baugrube
Damit ausreichend Arbeitsraum vorhanden ist, muss die Grundfläche der Baugrube die Behältermaße auf
jeder Seite um > 100 mm überragen, der Abstand zu festen Bauwerken muss mindestens 1000 mm be-
tragen.
Ab einer Grubentiefe von > 1250 mm ist eine Böschung nach DIN 4124 anzulegen. Der Baugrund muss
waagerecht und eben sein und eine ausreichende Tragfähigkeit gewährleisten.
Die Tiefe der Grube muss so bemessen sein, dass die max. Erdüberdeckung (780 mm über Tankschul-
ter) nicht überschritten wird. Für die ganzjährige Nutzung der Anlage ist eine Installation des Behälters
und der wasserführenden Anlagenteile im frostfreien Bereich notwendig. In der Regel liegt die frostfreie
Tiefe bei ca. 600 mm, genaue Angaben hierzu erhalten Sie bei der zuständigen Behörde.
Als Unterbau wird eine Schicht verdichteter Rundkornkies (max. Körnung 8/16 mm, Dicke 100 – 150
mm) aufgetragen.
β
β

[email protected]
www.4rain.eu
7 / 40
DE
5. Einbau und Montage
5.2.1 Hanglage, Böschung etc.
Beim Einbau des Behälters in unmittelbarer Nähe
(< 5 m) eines Hanges, Erdhügels oder einer Bö-
schung (größer 2 % Gefälle) muss eine statisch
berechnete Stützmauer zur Aufnahme des
Erddrucks errichtet werden. Die Mauer muss die
Behältermaße um mind. 500 mm in alle Richtungen
überragen und einen Mindestabstand von 1000 mm
zum Behälter haben.
5.2.2 Grundwasser und bindige (wasserundurchlässige) Böden (z. B. Lehmboden)
Die Tanks dürfen nicht im Grund-/Schichtenwasser
eingebaut werden. Ist zu erwarten, dass Grund-
/Schichtenwasser auch nur gelegentlich auftritt, ist
dieses durch eine Drainage abzuleiten.
Ggf. muss die Drainageleitung in einem senkrecht
eingebauten DN 300 Rohr enden, in dem eine
Tauchdruckpumpe eingelassen ist, die das über-
schüssige Wasser abpumpt. Die Pumpe ist regel-
mäßig zu überprüfen.
5.2.3 Installation neben befahrenen Flächen
Werden die Erdtanks neben Verkehrsflächen instal-
liert, entspricht der Mindestabstand zu diesen Flä-
chen mindestens der Grubentiefe (H).
5.2.4 Verbindung mehrerer Behälter
Mehrere Behälter werden mittels Verbindungsset
und HT-Rohren DN 50 miteinander verbunden. Das
Verbindungsset besteht aus 4 Spezialdichtungen
DN 50 und 4 Stück HT-Rohren DN 50, sowie Gleit-
mittel.
Die einzelnen Behälter werden oben und unten an
den vorgesehenen Bohrflächen (siehe Abb.) mitei-
nander verbunden. Die Öffnungen für die Verbin-
dungen sind mit einem Kronenbohrer Ø 58 mm zu
erstellen. In die Öffnungen werden die Spezialdich-
tungen DN 50 eingesetzt. Damit die Rohre einfacher
in die Dichtungen eingeführt werden können, sollte
die Dichtung sowie das Rohrende mit Gleitmittel
eingeschmiert werden.
Bohrflächen

[email protected]
www.4rain.eu
8 / 40
5. Einbau und Montage
Die Behälter können in der Baugrube mit der Längs-/
oder Querseite zusammen verbunden werden.
Die dafür jeweils vorgesehenen Abstände sind ent-
sprechend einzuhalten (L: min. 100 mm, Q: min. 0
mm). Die einzelnen Zwischenräume sind, mittels
Handstampfer, gut zu verdichten.
Die Verbindungsrohre dürfen nicht gekürzt werden
und müssen mindestens 100 mm in die Behälter
hineinragen.
5.3 Einsetzen und Verfüllen
Die Behälter sind stoßfrei mit geeignetem Gerät in
die vorbereitete Baugrube einzubringen.
Um Verformungen zu vermeiden werden die Behäl-
ter vor dem Verfüllen der Baugrube zu 1/3 mit Was-
ser gefüllt (jetzt auf Dichtheit prüfen), danach wird
die Umhüllung (Rundkornkies max. Körnung 8/16
mm) lagenweise in max. 300 mm Schritten bis zur
Behälteroberkante angefüllt und verdichtet.
Die einzelnen Lagen sowie der Bereich der Verbin-
dungsstellen müssen gut verdichtet werden (Hand-
stampfer). Beim Verdichten ist eine Beschädigung
des Behälters zu vermeiden. Es dürfen auf keinen
Fall mechanische Verdichtungsmaschinen einge-
setzt werden. Die Umhüllung muss mind. 100 mm
breit sein. Besonders im unteren Bereich zwischen
den Tanks ist auf eine ausreichende Verdichtung zu
achten.
„Q“
„L“
min. 100
min. 0
100
1. 1/3
2. 3/3

[email protected]
www.4rain.eu
9 / 40
DE
5. Einbau und Montage
5.4 Anschlüsse legen
Sämtliche Zu- bzw. Überlaufleitungen sind mit einem
Gefälle von mind. 1% in Fliesrichtung zu verlegen
(mögliche nachträgliche Setzungen sind dabei zu
berücksichtigen). Wird der Behälterüberlauf an einen
öffentlichen Kanal angeschlossen, muss dieser nach
DIN 1986 mittels Hebeanlage (Mischkanal) bzw.
Rückstauverschluss (reiner Regenwasserkanal) vor
Rückstau gesichert werden. Sämtliche Saug-,
Druck- und Steuerleitungen sind in einem Leerrohr
zu führen, welches mit Gefälle zum Behälter, ohne
Durchbiegungen möglichst geradlinig zu verlegen
ist. Erforderliche Bögen sind mit 30°-Formstücken
auszubilden.
Wichtig: Das Leerrohr ist an einer Öffnung ober-
halb des max. Wasserstandes anzuschließen.
6. Montage Schachtverlängerung und Deckel
 Deckel
 Schachtverlängerung
 Dichtung
 FLAT Flachtank
Die Schachtverlängerung ist an den Rillen kürzbar. Dadurch können Erdüberdeckungen über Tankschul-
ter von 400 bis 780 mm realisiert werden.
Zur Montage der Schachtverlängerung  wird diese lose auf die Behälteröffnung  gesetzt, vorab ist
die beiliegende Dichtung  zu montieren. Eine Befestigung der Verlängerung ist nicht erforderlich, der
Schacht wird nach dem Verfüllen der Baugrube durch das anliegende Erdreich in Position gehalten.
Anschließend wird der Deckel  aufgesetzt und kindersicher verschlossen. Die Verschraubungen am
Deckel sind so fest anzuziehen, dass sie von einem Kind nicht geöffnet werden können!

[email protected]
www.4rain.eu
10 / 40
Otto Graf GmbH – Carl-Zeiss-Str. 2-6 – D-79331 Teningen – Tel.: [phone] – Fax: [phone]
01-2014
7. Inspektion und Wartung
Die gesamte Anlage ist mindestens alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu
überprüfen.
Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle Anla-
genteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen
werden:
 Behälter restlos entleeren
 alle Einbauteile auf ihren festen Sitz überprüfen.
4rain – Eine Handelsmarke der Otto Graf GmbH

11 / 40
EN
Installation, Assembly and Maintenance Instructions for FLAT
flat rainwater tank
1,500 L
3,000 L
4,500 L
6,000 L
7,500 L
9,000 L
Order no. 295120
Order no. 295121
Order no. 295122
Order no. 295123
Order no. 295124
Order no. 295125
It is essential that you observe the points
described in these instructions. Failure to
do so will invalidate all warranty claims.
For all accessory articles ordered from
4rain, separate installation instructions
are provided in the transport packaging.
Should any instructions be missing
please request these from us without
delay.
It is essential that you inspect the tanks
for possible damage before installation.
You can download missing instructions
from www.4rain.eu or request these from
GRAF.
Contents
1. GENERAL NOTES 12
1.1 Safety 12
1.2 Labelling obligation 12
2. INSTALLATION CONDITIONS 13
3. TECHNICAL DATA 14
4. TANK CONSTRUCTION 15
4.1 Tank components 15
4.2 Internal support pipes 15
5. INSTALLATION AND ASSEMBLY 16
5.1 Subsoil 16
5.2 Installation pit 16
5.3 Setting in and back-filling 18
5.4 Laying the connecting pipelines 19
6. INSTALLING THE SHAFT EXTENSION
AND COVERING 19
7. INSPECTION AND MAINTENANCE 20

[email protected]
www.4rain.eu
12 / 40
1. General Notes
1.1 Safety
Observe the relevant accident prevention regulations of the trade associations according to BGV C22
during all work. Particularly for inspecting the tanks a second person is required for safety reasons.
Furthermore, observe the relevant regulations in respect of installation, assembly, repair, maintenance,
etc. You will find relevant information in the respective sections of these instructions.
During all work on the system or parts thereof always shut down the entire system and secure it against
unauthorised re-starting.
Always keep the tank cover closed except when working in the tank. Otherwise there is a high risk of
accident.
4rain offers an extensive assortment of accessory parts which are all matched to each other and which
can be extended to complete systems. The use of other accessory parts can impair the functional reliabil-
ity of the system and invalidate the warranty for any resulting damage.
1.2 Labelling obligation
Label all pipelines and tapping positions for service water with the words “Non-potable water” in writing or
in symbols (DIN 1988, Part 2, Section 3.3.2) in order to prevent inadvertent connection to the drinking
water supply system even after many years. Mix mups, e.g. by children may still occur even in the case of
correct identification. All service water extraction points must therefore be installed with valves with Child
proof locks.

[email protected]
www.4rain.eu
13 / 40
EN
2. Installation Conditions
Coverage heights with shaft extension in the green
zone.
The maximum earth coverage from tank shoulder
“A” results from the maximum length of the original
shaft extension and is 780 mm maximum.
This may not be further lengthened, but can be
shortened to 400 mm minimum if required.
The earth coverage over tank cover “B” is 200 mm
The tanks may not be installed in areas used by
passenger cars.
The tanks may not be installed in the groundwa-
ter/artesian water. Even if it is expected that
groundwater/artesian water occurs only occasional-
ly, this must be led off by a drainage facility.
As the occurrence of groundwater/artesian water
can be excluded only with difficulty, we recommend
the installation of a drainage line as a general rule.
400-780
“B”
“A”
maximum. 200

[email protected]
www.4rain.eu
14 / 40
3. Technical Data
L
Hges
L
B
H
780
580
625
905
B
400
105
660
13201320
Tank
1,500 L
3,000 L*
4,500 L*
6,000 L*
7,500 L*
9,000 L*
Order no.
295120
295121
295122
295123
295124
295125
Weight
approx. 80 kg
approx. 160 kg
approx. 240 kg
approx. 320 kg
approx. 400 kg
approx. 480 kg
L (L)
1320 mm
2640 mm
3960 mm
5280 mm
6600 mm
7920 mm
W (B)
2100 mm
2100 mm
2100 mm
2100 mm
2100 mm
2100 mm
H
750 mm
750 mm
750 mm
750 mm
750 mm
750 mm
Hoverall
(Hges)
1150-1530 mm
1150-1530 mm
1150-1530 mm
1150-1530 mm
1150-1530 mm
1150-1530 mm
*including connection kit(s)

[email protected]
www.4rain.eu
15 / 40
EN
4. Tank Construction
4.1 Tank components
 Cover
 Shaft extension
 Seal
 FLAT flat tank
 DN 50 connection kit
4.2 Internal support pipes
 Sectional view of support pipe
 Overview of support pipe locations
 Control for proper seating before installing!



[email protected]
www.4rain.eu
16 / 40
5. Installation and Assembly
 Ground earth
 Enclosure (round pebble stones max. grain size
8/16 mm)
 Cover
 FLAT flat tank
 Shaft extension
 Compacted sub-structure
 Outer layer
β  DIN 4124 from 1250 mm pit depth
5. Installation and Assembly
5.1 Subsoil
The following points must be clarified before installation:
 The suitability of the soil for installation in accordance with DIN 18196
 The maximum groundwater levels and the seepage capability of the subsoil
For the determination of the soil physical properties an expert soil evaluation should be requested from
the local public construction authority.
5.2 Installation pit
In order to ensure that sufficient working space is available the ground area of the installation pit must
extend beyond the dimensions of the tank by > 100 mm on each side and the distance from fixed struc-
tures must be at least 1000 m.
From a pit depth of > 1250 mm a slope must be constructed in accordance with DIN 4124. The subsoil
must be flat and have sufficient load-carrying capacity.
The depth of the pit must be dimensioned so that the maximum earth coverage (780 mm above the tank
shoulder) is not exceeded. When the system is in use throughout the entire year the tank and the system
parts bearing water must be installed in a frost-free area. As a rule the frost-free depth is around 600 mm.
The responsible authority can provide more exact information about this depth.
A layer of compacted round pebble stones (max. grain size 8/16 mm (thickness 100 - 150
mm) is deposited on top.
β
β

[email protected]
www.4rain.eu
17 / 40
EN
5.2.1 Location on a slope, embankment, etc.
The installation of the tank in the immediate vicinity
(< 5 m) of a slope, earth mound or embankment
(greater than 2 % gradient) requires a statically cal-
culated masonry retaining wall to take up the soil
pressure. The retaining wall must extend beyond the
tank dimensions by at least 500 mm in all directions
and be a minimum of 1000 mm away from the tank.
5.2.2 Groundwater and cohesive (impermeable to water) soils (e.g. loamy soil)
The tanks may not be installed in groundwa-
ter/artesian water. Even if it is expected that
groundwater/artesian water occurs only occasional-
ly, this must be led off by a drainage facility.
The drainage line may have to end in a vertically
constructed DN 300 pipe in which a submersible
pressure pump is installed to pump out excess wa-
ter. The pump must be regularly controlled.
5.2.3 Installation next to trafficways
If the underground tanks are installed next to traffic-
ways the minimum distance from these must be at
least the depth of the installation pit (H).
5.2.4 Connection of several tanks
Several tanks can be connected with a connection
kit and DN 50 HT pipe sections. The connection kit
is comprised of four special DN 50 seals and four
DN 50 HT pipe sections, together with lubricant.
The individual tanks are connected to each other at
the top and bottom at the drilling position provided
(see figure). The openings for the connections are
drilled with a 50 mm diameter core drill. The special
DN 50 seals are inserted in the openings. In order to
simplify inserting the pipes into the seals the seal
and the end of the pipe section must be greased
with the lubricant.
The tanks can be connected to each other with the
Drilling positions

[email protected]
www.4rain.eu
18 / 40
longitudinal or the transverse sides in the installation
pit
The spacings between the tanks must be L: min. 100
mm, Q: min. 0 mm. The individual spaces in be-
tween must be well sealed with a hand rammer.
The connecting pipe sections may not be shortened
and must extend at least 100 mm into the tank.
5.3 Setting in and back-filling
Set the tanks with suitable equipment without bump-
ing into the prepared installation pit.
In order to prevent deformations fill the tanks one-
third full with water before filling in the installation pit
(control sealing). Then fill in with round pebble
stones (max. grain size 8/16 mm) in layers of max.
300 mm up to the upper edge of the tank and com-
pact.
The individual layers and the area with the connec-
tions must be well sealed (with a hand rammer).
Avoid damage to the tank while sealing. Never use
mechanical compacting machines. The enclosure
must be at least 100 mm wide. Ensure sufficient
sealing particularly in the lower region between the
tanks.
“Q”
“L”
min. 100
min. 0
100
1. 1/3
2 3/3
