A.E.B. ARENA 8 User manual

A.E.B. INDUSTRIALE s.r.l.
Via Brodolini, 8 - 40056 Crespellano (Bo) - ITALIA
Tel. + 39 051 969870 - Fax. + 39 051 969725
Internet: www.dbtechnologies.com
E-mail: [email protected]
B
d
TECHNOLOGIES
MANUALE D’USO
USER MANUAL
BEDIENUNGSANLEITUNG
CARACTERISTIQUES TECHNIQUES
PROFESSIONAL
PASSIVE SPEAKER
PROFESSIONAL
PASSIVE SPEAKER
Manufactured in India under
dB Technologies control
COD. 420120127
SERIES
ARENA 15ARENA 12
ARENA 10ARENA 8

1
ItalianoItaliano
Manuale d’usoManuale d’uso
ItalianoItaliano
Manuale d’usoManuale d’uso
2
ATTENZIONE
ATTENZIONE
Collegamenti
Installazione
Collocate il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di pericolo per
l’incolumità di persone o strutture.
Per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato,
ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per
permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell’elettricità.
Tutto l’impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti
in materia di impianti elettrici.
I diffusori devono essere collegati in fase (corrispondenza delle polarità + / - tra amplificatore e
diffusore) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono
collocati in posizione tra loro adiacente o nello stesso ambiente.
Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente
intrecciati per minimizzare gli effetti induttivi dovuti all’accoppiamento con campi elettro-magnetici) ed
un isolamento idoneo.
ATTENZIONE
Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di
pressione acustica pericolosa che determina la perdita dell’udito varia sensibilmente da persona a
persona e dipende dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente
pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli
utilizzi delle adeguate protezioni.
IMPORTANTI ISTRUZIONI DI SICUREZZA
AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON TOGLIERE IL
COPERCHIO (O IL PANNELLO POSTERIORE). ALL’INTERNO NON SONO
CONTENUTE PARTI RIPARABILI DALL’UTENTE; AFFIDARE LE RIPARAZIONI A
PERSONALE QUALIFICATO.
ATTENZIONE: PER RIDURRE IL RISCHIO DI INCENDIO O DI SCOSSA ELETTRICA, NON
ESPORRE QUESTOAPPARECCHIO ALLAPIOGGIAO ALL’UMIDITÀ.
Questo simbolo, dove compare, ha lo scopo di avvisare l’utente di presenza di
tensione pericolosa all’interno del prodotto che può essere di portata sufficiente a
costituire un rischio di scossa elettrica per le persone.
Questo simbolo, dove appare, ha lo scopo di avvisare l’utente di presenza di
importanti istruzioni d’uso e manutenzione (assistenza) nella documentazione che
accompagna l’apparecchio.
ISTRUZIONI DI SICUREZZA NEL DETTAGLIO:
Leggere queste istruzioni
Tutte le istruzioni di sicurezza e di funzionamento devono essere lette prima di mettere in funzione
l'apparecchio.
Conservare queste istruzioni
Le istruzioni di sicurezza e di funzionamento devono essere conservate per ogni riferimento futuro.
Tenere conto di tutti gli avvertimenti
Tutte le avvertenze sull'apparecchio e le istruzioni di funzionamento devono essere seguite
fedelmente.
Seguire tutte le istruzioni
Tutte le istruzioni di funzionamento e per l'utente devono essere seguite.
Acqua e umidità
L'apparecchio non deve essere usato in prossimità di acqua (per esempio vicino a vasche da bagno,
lavabi, lavelli da cucina, vasche per il bucato, su pavimento bagnato oppure in prossimità di piscine…. )
a meno che espressamente consentito.
Pulizia
Pulire solo con un panno asciutto. Per la pulizia delle parti esterne evitare l’uso di diluenti, alcool,
benzina o altre sostanze volatili.
Calore
Non installare l'apparecchio in prossimita’ di fonti di calore come radiatori, stufe oppure altri apparecchi
(inclusi gli amplificatori) che producono calore.
Cavo di collegamento
Proteggere il cavo di collegamento dalla possibilità di essere calpestato o pizzicato.
Accessori
Utilizzare solo con accessori specificati dal produttore.
Carrelli e sostegni
Utilizzare solo carrelli, basamenti, treppiedi, staffe o sostegni consigliati dal produttore o forniti in
dotazione all’apparecchio. Quando viene utilizzato un carrello, usare cautela durante lo spostamento
dell’apparecchio per evitare infortuni a causa di capovolgimenti.
Ingresso di liquidi e oggetti nell' apparecchio
Assicurarsi che oggetti non cadano sull’apparecchio o che non si versino liquidi attraverso le aperture.
Danni che richiedono l'assistenza
Per qualunque riparazione rivolgersi a personale qualificato. Un intervento tecnico e’ richiesto quando:
- l’apparecchio e’ stato danneggiato;
- sono caduti oggetti sull’apparecchio o liquidi siano entrati all’interno
- l'apparecchio è stato esposto alla pioggia o all’umidita’:
- l'apparecchio non sembra funzionare normalmente oppure ha cambiato le sue prestazioni;
- l'apparecchio è caduto.
Manutenzione
L'utente non deve tentare di riparare l'apparecchio al di là di quello descritto nelle istruzioni. Tutte le
altre riparazioni devono essere eseguite da personale qualificato.
IMPORTANTE
Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest’ultimo
anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità
d’installazione e d’utilizzo e le avvertenze per la sicurezza.
L’ installazione e l’utilizzo errato del diffusore esime la dBTechnologies da ogni responsabilità.

DESCRIZIONE
“ARENA” è una serie di diffusori passivi in legno a due vie, studiati per la sonorizzazione di
ambienti medio grandi.
Sono tutti costruiti in legno di betulla e i vari punti di fissaggio, la sede per asta e le maniglie
facilitano l’installazione e il trasporto.
I diffusori sono stati progettati sia per l’utilizzo in appoggio che appesi grazie ai punti di
fissaggio posti sopra, sotto e sui fianchi dei diffusori stessi.
Nella parte inferiore dei box è presente un supporto a piantana standard (D36mm).
I diffusori della serie ARENAsono provvisti di un filtro passivo con pendenza 12dB/oct per
la sezione bassi, 18dB/oct per la sezione alti e una protezione termica autoripristinante sul
driver per evitare sovraccarichi prolungati.
ItalianoItaliano
Manuale d’usoManuale d’uso
COLLEGAMENTI
ATTENZIONE
Per evitare il rischio di shock elettrici, non collegare il diffusore con l’amplificatore
acceso. Prima di far funzionare il diffusore verificare attentamente la correttezza dei
collegamenti per evitare cortocircuiti o errate connessioni
Nel pannello connessioni situato sul lato posteriore del diffusore sono presenti due
connettori Speakon a 4 poli: una presa consente l’ingresso del segnale audio, mentre la
seconda presa può essere utilizzata come uscita per il collegamento in parallelo di un altro
diffusore.
I collegamenti sui connettori sono:
1+ per il segnale positivo
1- per il segnale negativo (massa)
2 + non connesso
2 - non connesso
Nel caso in cui si intenda rilanciare il segnale amplificato, da un diffusore ad un’altro,
prestare particolare attenzione all’impedenza nominale risultante dal collegamento, che
non dovrà essere mai inferiore all’impedenza minima dell’amplificatore di potenza. Questo
per evitare surriscaldamenti anomali o peggio danneggiamenti all’amplificatore.
I diffusori della serie “Arena” hanno una impedenza nominale d’ingresso di 8 ohm, e a
questa bisognerà fare riferimento per le connessioni.

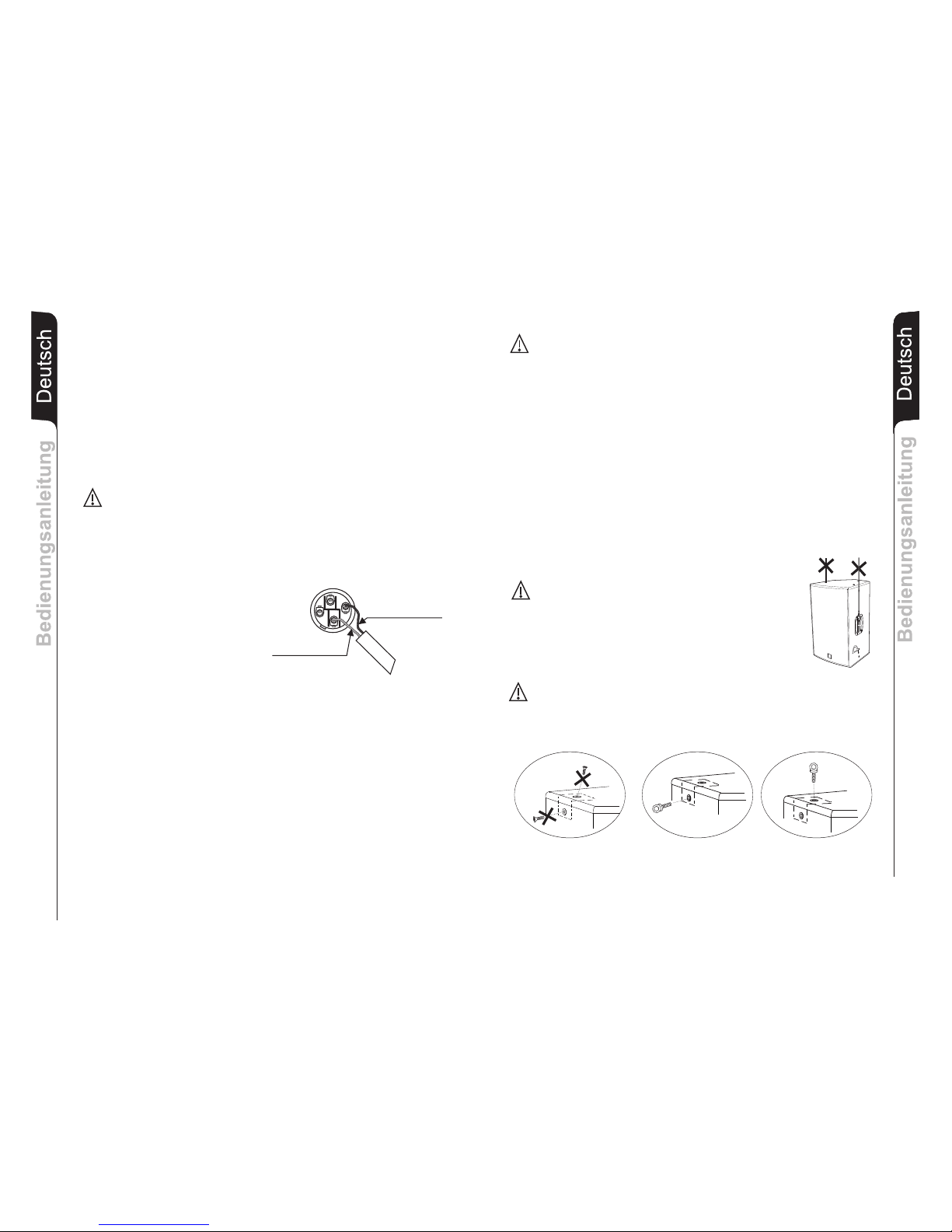

2+
2-
1-
1+
INGRESSO/USCITA POSITIVA
INGRESSO/USCITA NEGATIVA
INSTALLAZIONE DEL DIFFUSORE
ATTENZIONE
Installare il diffusore in modo stabile e sicuro, così da evitare qualsiasi condizione di
pericolo per l’incolumità di persone e strutture.
Per evitare condizioni di pericolo non sovrapporre fra loro più diffusori senza adeguati
sistemi di ancoraggio. Prima si sospendere il diffusore controllare tutti i componenti da
utilizzare, che non devono presentare danni, deformazioni, parti mancanti o danneggiate
che possono ridurre la sicurezza dell’installazione.
Nell’utilizzo all’aperto evitare luoghi esposti alle intemperie.
Il diffusore viene fornito dalla ditta costruttrice predisposto per l’utilizzo :
- in appoggio (FIG. 1)
- a pavimento (come monitor) (FIG.2)
- su supporto piantana (FIG.3)
- appeso con golfari o apposite staffe fornite dalla ditta (FIG.4)
Il diffusore viene fornito con 4 piedi in gomma per l’utilizzo in verticale nella parte inferiore
del box. Nel caso di utilizzo in appoggio (monitor) è possibile montare 4 piedi (in dotazione)
nelle apposite fresate.
ATTENZIONE
Non utilizzare mai le maniglie per appendere il diffusore!
ATTENZIONE
Per appendere il diffusore utilizzare solo una vite per ogni punto di appendibilità
I punti di appendibilità sono di 8MA per ARENA 8 e ARENA 10 oppure 10MA per
ARENA 12 e ARENA 15
CORRETTO!
SBAGLIATO! CORRETTO!

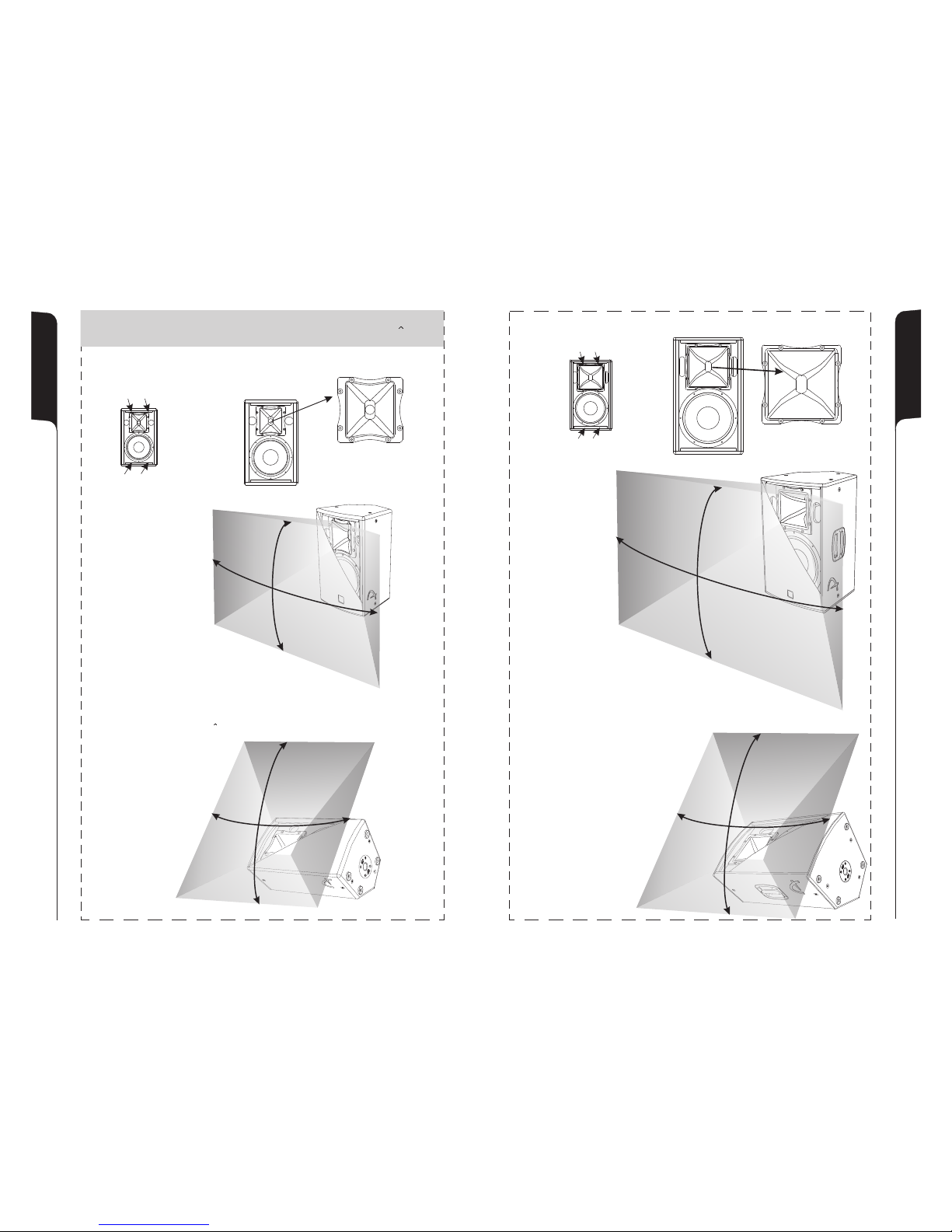

ROTAZIONE TROMBA
I diffusori della serie ARENA permettono di mantenere lo stesso angolo di copertura,
tramite la rotazione della romba, nel caso di utilizzo in posizione orizzontale.
I diffusori vengono forniti dalla ditta costruttrice sempre con la tromba orientata
- svitare le viti di fissaggio della rete
- rimuovere la rete di protezione anteriore esercitando una leggere pressione su un
lato e sollevarla dall’opposito incassi
- svitare le otto viti di fissaggio della tromba
- ruotare la tromba nella posizione desiderata (non estrarre mai il blocco tromba dal
diffusore)
- rinvitare le viti di fissaggio della tromba
- inserire nuovamente la rete negli appositi incassi laterali e rinvitare le viti della rete.
a 90°in
senso orizzontale.
Se si desidera modificare l’angolo di copertura della tromba è necessario (FIG. 5):
34
ItalianoItaliano
Manuale d’usoManuale d’uso

SAFETY INSTRUCTIONS
CAUTION: TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT REMOVE THE
COVER (OR BACK). NO USER SERVICEABLE PARTS INSIDE; REFER
SERVICING TO QUALIFIED PERSONNEL.
WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRICAL SHOCK. DO NOT EXPOSE
THIS APPARATUS TO RAIN OR MOISTURE.
DETAILED SAFETY INSTRUCTIONS:
Read these instructions
All the safety and operation instructions should be read before the apparatus is operated.
Keep these instructions
The safety and operating instructions should be retained for future reference.
Heed all warnings
All warnings on the apparatus and in the operating instructions should be adhered to
Follow all instructions
All operation and user instructions should be followed
Water and moisture
Do not use this apparatus near water (e.g. near a bathtub, washbowl, kitchen sink, laundry tub, in a wet
basement, or near a swimming pool etc.) except expressly allowed
Cleaning
Clean only with a dry cloth. Do not use solvents, alcohol, benzene or volatile substances for cleaning
the exterior parts.
Heat
Do not install the apparatus near any heat sources such as radiators, heat registers, stoves, or other
apparatus (including amplifiers) that produce heat.
Connection cable
Protect the connection cable from being walked on or pinched.
Accessories
Only use attachments/accessories specified by the manufacturer.
Carts and stands
Use only with a cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the
apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid
injury from tip-over.
This symbol, wherever it appears, alerts you to the presence of uninsulated
dangerous voltage inside the enclosure - voltage that may be sufficient to constitute a
risk of shock.
This symbol wherever it appears, alerts you to important operating and maintenance
instructions in the accompanying literature. Read the manual.
Object and Liquid Entry
Damage Requiring Service
Servicing
IMPORTANT NOTES
This manual is to be considered an integral part of the product, and must always accompany the
speaker when it changes ownership as a reference for correct installation and operation as well as for
the safety regulations.
dB Technologies will not assume any responsibility for incorrect installation of the speaker.
Care should be taken so that objects do not fall and liquids are not spilled into the enclosure through
openings.
Refer all servicing to qualified service personnel. Servicing is required when:
- the apparatus has been damaged in any way;
- the liquid had been spilled or objects have fallen into the apparatus;
- the apparatus has been exposed to rain or moisture
- the apparatus does not operate normally or exhibits a marked change in performance;
- the apparatus had been dropped.
The user should not attempt to service the apparatus beyond that is described in the Operating
Instructions. All other servicing should be referred to qualified service personnel.
EnglishEnglish
User manualUser manual
DATI TECNICI ARENA 8
SISTEMA PASSIVO - 2 VIE PASSIVO - 2 VIE
POTENZA RMS 200W 300W
POTENZA PEAK 400W 600W
RISPOSTA IN FREQUENZA 100Hz-19000Hz (-3dB) 95Hz-19000Hz (-3dB)
80Hz -19000Hz (-6dB) 75Hz -19000Hz (-6dB)
CROSSOVER 2100Hz 2100Hz
PRESSIONE SONORA (SPL) 122dB max 125dB max
IMPEDENZA 8 OHMS 8 OHMS
COMPONENTI 1x8’’ WOOFER 1,5’’COIL 1x10’’ WOOFER 2’’COIL
1x1’’ DRIVER 1x1’’ DRIVER
FILTRI 18dB/oct PASSA ALTO 18dB/oct PASSA ALTO
12dB/oct PASSA BASSO 12dB/oct PASSA BASSO
DISPERSIONE 90°x70° (rotabile) 90°x70° (rotabile)
CONNETTORI AUDIO 2 x SPEAKON In parallelo 2 x SPEAKON In parallelo
DIMENSIONI (LxHxD) 270X458X270mm 321X508X320mm
PESO 9,3Kg 12,2Kg
INSERTI PER APPENDIBILITA’ 8MA x 12 punti 8MA x 10 punti
SUPPORTO PIANTANA D36mm D36mm
MANIGLIA 1 a nicchia (parte alta) 1 a nicchia (sul retro)
ARENA 10
DATI TECNICI ARENA 12
SISTEMA PASSIVO - 2 VIE PASSIVO - 2 VIE
POTENZA RMS 400W 400W
POTENZA PEAK 800W 800W
RISPOSTA IN FREQUENZA 80Hz-19000Hz (-3dB) 80Hz-19000Hz (-3dB)
70Hz -19000Hz (-6dB) 70Hz -19000Hz (-6dB)
CROSSOVER 2000Hz 2000Hz
PRESSIONE SONORA (SPL) 127dB max 129dB max
IMPEDENZA 8 OHMS 8 OHMS
COMPONENTI 1x12’’ WOOFER 2’’COIL 1x15’’ WOOFER 2.5’’COIL
1 COMPRESSION DRIVER 1 COMPRESSION DRIVER
1,4” exit voice 1” coil 1,4” exit-voice 1” coil
FILTRI 18dB/oct PASSA ALTO 18dB/oct PASSA ALTO
12dB/oct PASSA BASSO 12dB/oct PASSA BASSO
DISPERSIONE 90°x40° (rotabile) 90°x40° (ruotabile)
CONNETTORI AUDIO 2 x SPEAKON In parallelo 2 x SPEAKON In parallelo
DIMENSIONI 379X631X378mm 458X710X453mm
PESO 17,8Kg 23,7Kg
INSERTI PER APPENDIBILITA’ 10MA x 12 punti 10MA x 12 punti
SUPPORTO PIANTANA D36mm D36mm
MANIGLIA 2 (una per lato) 2 (una per lato)
ARENA 15
ItalianoItaliano
Manuale d’usoManuale d’uso
56

CONNECTIONS
WARNING
To avoid electric shocks, ensure that your amplifier is switched off when you plug in
the loudspeaker. Before turning on the loudspeaker, be sure that the connections are
correct to avoid short circuits or wrong connections.
The connection panel at the back of the loudspeaker features two 4 pole Speakon
connectors: the first socket is the sound signal input socket and the second socket may
function as an output terminal for the connection with another loudspeaker.
The connections are:
1+ for the positive signal
1- for the negative signal (ground)
2 + not connected
2 - not connected
If you wish to send the amplified signal from one loudspeaker to the other, be sure that the
nominal impedance resulting from the connection is never lower than the minimum
impedance of the power amplifier. This is done to prevent overheating or, worse, damages
to the amplifier.
The loudspeakers of theARENAseries have a nominal input impedance of 8 ohms and this
must taken into account when making the connections.
ROTATING HORN
When used horizontally, the loudspeakers of the ARENAseries allow to maintain the same
coverage angle through a rotating horn.
Speakers are always supplied by the manufacturer with the horn driver positioned
horizontal at 90°.
If you wish to change the coverage angle (FIG. 5):
- undo the fixing screws of the grille
- remove the front protective grille by slightly pressing on one side and taking the
grille off the special slots
- undo the eight fixing screws of the horn
- rotate the horn in the desired position (the horn should never be removed from the
loudspeaker)
- tighten the fixing screws of the horn
- put the grille back in the special side slots and tighten the screws of the grille.
DESCRIPTION
“ARENA” is a series of wooden two-way passive loudspeakers designed for medium to
large sized rooms.
They are all made from birch wood and the various fixing clamps, the pole mount socket
and the handles ensure easy installation and transport.
The loudspeakers can be placed on wall shelves or suspended through the fixing clamps
placed above, under or on the side of the loudspeakers.
The lower part of the box has a standard pedestal support (D36mm).
The loudspeakers of the ARENA series feature passive crossover filters with a slope of
12dB/oct for the low-pass part, 18dB/oct for the high-pass and a self-resetting thermal
protection circuit on the driver to prevent protracted overloading.
2+
2-
1-
1+
INPUT/OUTPUT POSITIVE
INPUT/OUTPUT NEGATIVE
CAUTION
Installation
Make sure that the speaker is positioned in a stable and secure way in order to avoid any dangerous
conditions for persons or objects.
Connection
For connecting the speaker, use only qualified and experienced personnel having sufficient technical
knowledge or specific instructions for making the connections correctly and thus preventing electrical
dangers.
The entire sound system must be designed and installed in compliance with the current standards and
regulations regarding electrical systems.
The loudspeakers must be wired properly in phase (be sure to observe the correct + / - polarities
between amplifier and speaker) to give the correct sound reproduction, especially when the speakers
are placed close to each other or in the same room.
The loudspeaker's connecting cable must have wires of adequate gauge (possibly intertwined to
minimize the inductive effects caused by the coupling with electromagnetic fields) and proper
insulation.
CAUTION
Hearing loss
Excessively high sound levels may cause permanent hearing loss. The sound pressure levels that
cause hearing loss vary significantly from one person to another and according to the duration of the
exposure. To avoid potentially dangerous exposure to high sound pressure levels, adequate
protection must be used by whoever is exposed to such pressure levels.
CAUTION
7
EnglishEnglish
User manualUser manual
EnglishEnglish
8
User manualUser manual

TECHNICAL DATA ARENA 8
SYSTEM PASSIVE - 2 WAYS PASSIVE - 2 WAYS
RMS POWER 200W 300W
PEAK POWER 400W 600W
FREQUENCE RESPONCE 100Hz-19000Hz (-3dB) 95Hz-19000Hz (-3dB)
80Hz -19000Hz (-6dB) 75Hz -19000Hz (-6dB)
CROSSOVER 2100Hz 2100Hz
SOUND PRESSURE (SPL) 122dB max 125dB max
IMPEDENCE 8 OHMS 8 OHMS
COMPONENTS 1x8’’ WOOFER 1,5’’COIL 1x10’’ WOOFER 2’’COIL
1x1’’ DRIVER 1x1’’ DRIVER
FILTER 18dB/oct HIGH PASS 18dB/oct HIGH PASS
12dB/oct LOW PASS 12dB/oct LOW PASS
DISPERSION 90°x70° (ROTARY) 90°x70° (ROTARY)
AUDIO CONNECTORS 2 x SPEAKON In parallel 2 x SPEAKON In parallel
DIMENSIONS (HxLxD) 270X458X270mm 321X508X320mm
WEIGHT 9,3Kg 12,2Kg
FLYING SUPPORT 8MA x 12 POINTS 8MA x 10 POINTS
STANDARD STAND STIRRUP D36mm D36mm
HANDLE 1 (high side) 1 (back side)
ARENA 10
TECHNICAL DATA ARENA 12
SYSTEM PASSIVE - 2 WAYS PASSIVE - 2 WAYS
RMS POWER 400W 400W
PEAK POWER 800W 800W
FREQUENCE RESPONCE 80Hz-19000Hz (-3dB) 80Hz-19000Hz (-3dB)
70Hz -19000Hz (-6dB) 70Hz -19000Hz (-6dB)
CROSSOVER 2000Hz 2000Hz
SOUND PRESSURE (SPL) 127dB max 129dB max
IMPEDENCE 8 OHMS 8 OHMS
COMPONENTS 1x12’’ WOOFER 2’’COIL 1x15’’ WOOFER 2.5’’COIL
1 COMPRESSION DRIVER 1 COMPRESSION DRIVER
1,4” exit voice 1” coil 1,4” exit-voice 1” coil
FILTER 18dB/oct HIGH PASS 18dB/oct HIGH PASS
12dB/oct LOW PASS 12dB/oct LOW PASS
DISPERSION 90°x40° (ROTARY) 90°x40° (ROTARY)
AUDIO CONNECTORS 2 x SPEAKON In parallel 2 x SPEAKON In parallel
DIMENSIONS 379X631X378mm 458X710X453mm
WEIGHT 17,8Kg 23,7Kg
FLYING SUPPORT 10MA x 12 POINTS 10MA x 12 POINTS
STANDARD STAND STIRRUP D36mm D36mm
HANDLE 2 (one for side) 2 (one for side)
ARENA 15
9
EnglishEnglish
User manualUser manual
EnglishEnglish
10
LOUDSPEAKER INSTALLATION
WARNING
Make sure that the loudspeaker is securely installed in a stable position to avoid any
injuries or damages to persons or property.
For safety reasons do not place one loudspeaker on top of another without proper
fastening systems. Before hanging the loudspeaker check all the components for
damages, deformations, missing or damaged parts that may compromise safety during
installation.
If you use the loudspeakers outdoors avoid places that are exposed to bad weather.
The loudspeaker has the following mounting options:
- bookshelf (FIG. 1)
- floor (monitor) (FIG.2)
- standmount (FIG.3)
- suspended with support rails or brackets supplied by the manufacturer (FIG.4)
The loudspeaker comes with 4 rubber feet positioned in the lower part of the box for vertical
use. If placed on shelves it is possible to use the 4 feet (provided) that are mounted on the
special clamps.
WARNING
Never use the handles to hang the speaker!
WARNING
To hang the loudspeaker use only one screw for each hanging point
The hanging points are of 8MA in ARENA 8 and ARENA 10 or 10MA in
ARENA 12 and ARENA 15
EXACT!
WRONG! EXACT!
User manualUser manual

Deutsch
Bedienungsanleitung
Deutsch
Bedienungsanleitung
SICHERHEITSHINWEISE
WARNUNG: UM STROMSCHLAGGEFAHR ZU VERMEIDEN, DEN DECKEL (UND DIE
RÜCKPLATTE) NICHT ENTFERNEN. DAS GERÄT ENTHÄLT KEINE TEILE,
DIE DER BENUTZER REPARIEREN DARF. REPARATUREN STETS VOM
FACHMANN AUSFÜHREN LASSEN.
ACHTUNG: UM BRAND- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DAS GERÄT
VOR REGEN UND FEUCHTIGKEIT SCHÜTZEN.
Dieses Zeichen soll den Benutzer vor Gefahren durch die elektrische Spannung im
Gerät warnen. Diese elektrische Spannung ist so hoch, dass Stromschlaggefahr
besteht.
Die s es Sym b ol so l l den B e n utz e r auf w i cht i g e Bed i enu n g s- un d
Wartungsanweisungen (Kundendienst) in der dem Gerät beiliegenden
Dokumentation hinweisen.
DETAILLIERTE SICHERHEITSHINWEISE:
Lesen Sie diese Anweisungen
Alle Sicherheitshinweise und Bedienungsanweisungen müssen vor dem Einschalten des Geräts
gelesen werden.
Bewahren Sie diese Anweisungen auf.
Die Sicherheitshinweise und Bedienungsanweisungen müssen sorgfältig aufbewahrt werden, damit
sie auch später zu Rate gezogen werden können.
Baechten Sie alle Warnhinweise.
Alle Warnungen und Bedienungsanweisungen müssen strikt beachtet werden.
Befolgen Sie alle Anweisungen.
Alle Bedienungsanweisungen müssen befolgt werden.
Wasser und Feuchtigkeit
Verwenden Sie dieses Gerät nicht in der Nähe von Wasser (z.B. Badewanne, Waschbecken, Spüle,
nasse Böden, in der Nähe von Schwimmbecken usw.) falls dies nicht ausdrücklich gestattet ist.
Reinigung
Säubern Sie wie nur mit einem trockenen Tuch. Für die Außenreinigung des Geräts weder Verdünner,
Alkohol, Benzin noch sonstige flüchtige Substanzen verwenden.
Wärme
Installieren Sie es nicht in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder sonstigen Geräten
(einschließlich Verstärker), die Wärme erzeugen.
Verbindungskabel
Das Verbindungskabel vor der Möglichkeit schützen, betreten oder geknickt zu werden.
Zusatzgeräte
Verwenden Sie nur das vom Hersteller angegebene Zubehör.
Transportmittel und Stative
Verwenden Sie nur Wagen, Untergestelle, Stative, Bügel und Halterungen, die vom Hersteller
empfohlen oder mit dem Gerät geliefert werden. Beim Verfahren des Geräts auf einem Wagen darauf
achten, dass es nicht zu Unfällen kommt, weil das Gerät umkippt.
Eindringen von Fremdkörpern oder Flüssigkeiten in das Gerät
Sicherstellen, dass das Gerät vor herabfallenden Gegenständen und vor herabtropfenden
Flüssigkeiten geschützt ist.
Schäden, die den Kundendienst erfordern
Wenden Sie sich für jegliche Reparatur an einen Fachmann. Ein technischer Eingriff ist erforderlich,
wenn
- Das Gerät beschädigt wurde;
- Ein Fremdkörper oder Flüssigkeit ist in das Innere des Geräts gelangt.
- Das Gerät dem Regen ausgesetzt war.
- Das Gerät nicht mehr richtig zu funktionieren scheint oder nicht mehr die ursprüngliche
Leistung bringt.
- Das Gerät ist heruntergefallen oder sonst wie beschädigt.
Wartung
Der Benutzer darf nicht versuchen, am Gerät irgendwelche Reparaturen vorzunehmen, die über das
hinausgehen, was in derAnleitung beschrieben ist.Alle anderen Reparaturen müssen vom Fachmann
ausgeführt werden.
WICHTIG
Das vorliegende Handbuch stellt einen integralen Bestandteil des Produktes dar und muss dasselbe
bei einem Wechsel des Eigentümers begleiten, damit der neue Eigentümer sich über die Art und
Weise der Installation und Benutzung sowie über die Sicherheitshinweise informieren kann.
Bei einer fehlerhaften Installation der Lautsprecherbox lehnt dB Technologies jegliche Haftung ab.
ACHTUNG
Installation
Stellen Sie die Lautsprecherbox stabil und sicher auf, so dass Gefahren für Personen oder
Gegenstände unter allen Umständen vermieden werden.
ACHTUNG
Anschlüsse
Es wird empfohlen, sich für den Anschluss der Lautsprecherbox an qualifiziertes und ausgebildetes
Personal zu wenden oder aber an Personal, das über eine ausreichende technische Ausbildung und
über die entsprechenden Kenntnisse verfügt, um dieAnschlüsse korrekt auszuführen und die aus der
elektrischen Energie hervorgehenden Gefahren zu vermeiden.
Die gesamte Beschallungsanlage muss in Übereinstimmung mit den geltenden Normbestimmungen
und Gesetzen für elektrischeAnlagen ausgeführt werden.
Die Lautsprecher müssen gleichphasig geschaltet werden (mit Übereinstimmung der Polaritäten + / -
zwischen dem Verstärker und dem Lautsprecher), um eine korrekte Tonwiedergabe zu ermöglichen,
vor allem wenn die Lautsprecher nebeneinander oder im selben Raum stehen.
Das Kabel für den Anschluss des Lautsprechers muss Leiter mit dem richtigen Querschnitt haben
(möglicherweise sollen die Leiter verdrillt sein, um die induktiven Effekte auf das Minimum zu senken,
die durch die Kupplung mit elektromagnetischen Feldern bedingt sind), außerdem soll das Kabel eine
geeignete Isolierung haben.
ACHTUNG
Verlust des Gehörs
Wenn man sich hohen Schallpegeln aussetzt, kann man zu einem permanenten Hörverlust kommen.
Der gefährliche Schalldruckpegel, der einen Hörverlust verursachen kann, ist von Person zu Person
sehr unterschiedlich und hängt von der Dauer der Aussetzung ab. Um eine potenziell gefährliche
Aussetzung mit hohen Schalldruckpegeln zu vermeiden, müssen alle, die solchen Schallpegeln
ausgesetzt sind, einen angemessenen Hörschutz tragen.
11 12

13 14
BESCHREIBUNG
“ARENA” ist eine Reihe von Zweiwegepassivlautsprechern aus Holz, die für die
Beschallung von mittelgroßen bis großen Räumen hergestellt wurden.
Alle sind aus Birkenholz mit verschiedenen Befestigungspunkte, der Sitz für das Stativ und
die Griffe erleichtern die Installation und den Transport.
Die Lautsprecher können auf einem Stativ verwendet werden oder aufgehängt werden,
und zwar durch die Befestigungspunkte auf und unter den Lautsprechern und auf der Seite
der Lautsprecher.
Im unteren Teil der Lautsprecherboxen ist ein Stativflansch im Standardformat (D36mm).
Die Lautsprecher der Serie ARENA sind mit einem passiven Filter mit einer
Flankensteilheit von 12dB/oct für Bass, von 18dB/oct für Höhen und mit einem
selbstrücksetzenden Wärmeschutz auf dem Driver ausgestattet, um den Langzeitüberlast
zu vermeiden.
ANCHLÜSSE
ACHTUNG
Um das Risiko von Stromschlägen zu vermeiden, soll man den Lautsprecher nie an
den angeschalteten Verstärker anschließen. Vor der Inbetriebnahme des
Lautsprechers sich vergewissern, dass alle Anschlüsse korrekt sind, um
Kurzschlüsse oder fehlerhafte Schaltungen zu vermeiden.

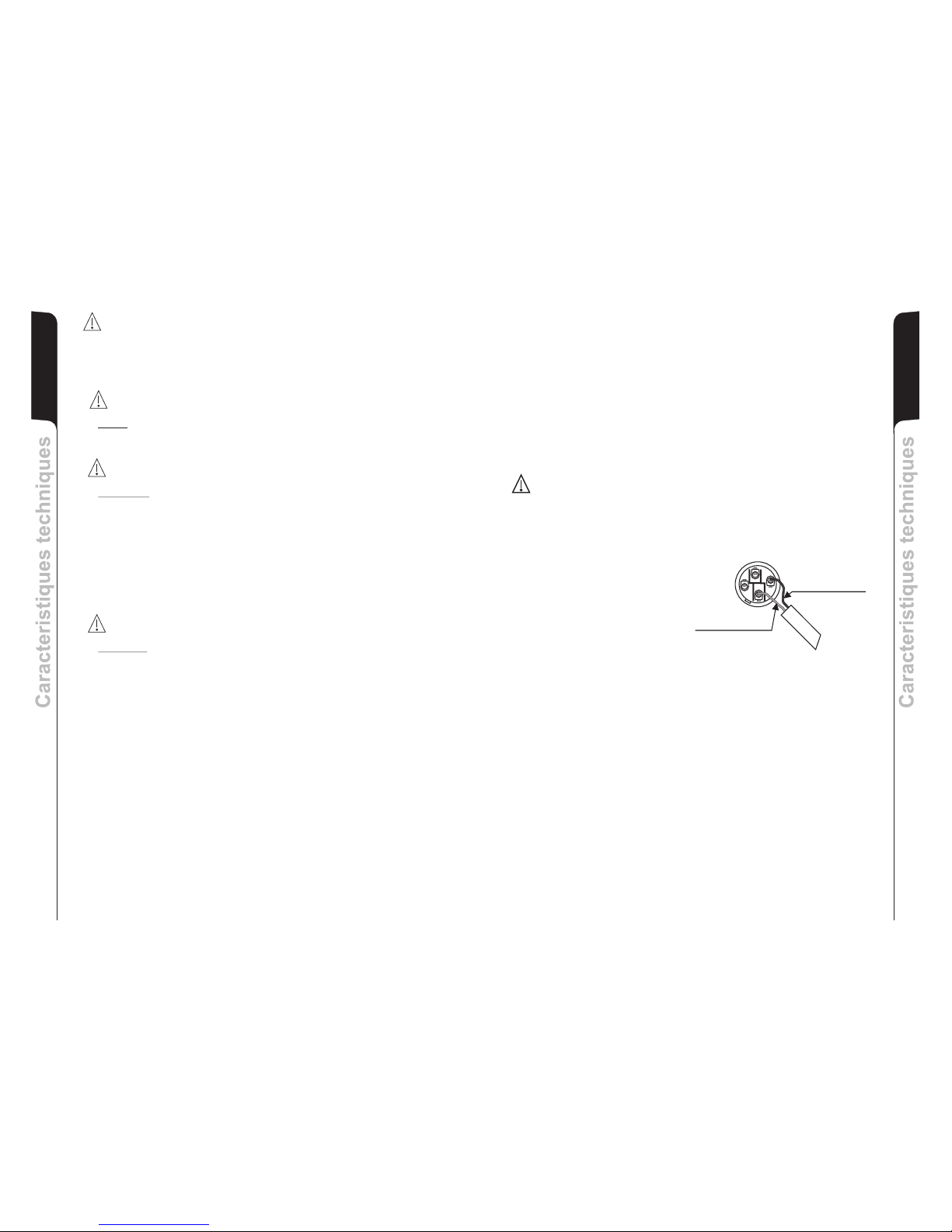

Auf der Schalttafel auf dem hinteren Teil des Lautsprechers befinden sich zwei vierpolige
Speakon Verbinder: eine Steckdose ermöglicht den Audio-Eingang und die zweite
Steckdose kann als Ausgang für den parallelen Anschluss an einen anderen Lautsprecher
verwendet werden.
DieAnschlüsse auf den Verbindern sind folgende :
1+ für das positive Signal
1- für das negative Signal (Masse)
2 + nicht angeschlossen
2 - nicht angeschlossen
Wenn man das verstärkte Signal von einem Lautsprecher zu einem anderen Lautsprecher
weitersenden möchte, soll man auf die Nennimpedanz des Anschlusses sorgfältig achten,
die nie niedriger als die Mindestimpedanz des Verstärkers sein soll. So kann man anomale
Überhitzungen oder noch schlimmer Beschädigungen des Lautsprechers vermeiden.
Die Lautsprecher der Serie “Arena” haben eine Eingangsnennimpedanz von 8 Ohm, und
auf solche Impedanz soll man für dieAnschlüsse achten.
2+
2-
1-
1+
INPUT/OUTPUT POSITIVE
INPUT/OUTPUT NEGATIVE
INSTALLATION DES LAUTSPRECHERS
ACHTUNG
Den Lautsprecher auf eine stabile und sichere Art und Weise installieren, um jede
Gefahr für Personen oder Sachschäden zu vermeiden.
Um gefährliche Situationen zu vermeiden, nie mehrere Lautsprecher ohne angemessene
Abspannsysteme aneinander anschließen.
Bevor man den Lautsprecher aufhängt, alle Teile kontrollieren, sie sollen keine Schäden
oder Verformungen, keine fehlenden oder beschädigten Teile haben, die eine sichere
Installation beeinträchtigen könnten.
Bei Verwendung im Freien sollte man darauf achten, das die Lautsprecher vor
witterungseinflüssen wie Sturm, Regen, Hagel, Schnee, usw. geschützt sind.
Der Lautsprecher ist für folgende Verwendungen geeignet:
- auf einer Stütze (BILD 1)
- auf dem Boden (als Monitor) (BILD 2)
- auf einem Ständer (BILD 3)
- mit zugelassenen Ringschrauben oder mit dazu bestimmten Bügeln aufgehängt,
(BILD 4)
Der Lautsprecher wird mit 4 Füßen aus Gummi geliefert, damit man ihn senkrecht im
unteren Teil der Box verwenden kann. Bei Verwendung auf einer Stütze (Monitor) kann
man 4 Füße in die dazu bestimmten gefrästen Stellen montieren (die Füße werden
mitgeliefert).
VORSICHT
Hängen Sie den Lautsprecher nie an den Griffen auf!
ACHTUNG
Um den Lautsprecher zu hängen, nur eine Schraube für jede Hängestelle
verwenden.
Die Hängestellen sind M8 für ARENA 8 und ARENA 10 oder M10 für
ARENA 12 und ARENA 15
Richtig!
Falsch! Richtig!
DREHUNG DES HORNES
Das Hochtonhorn der ARENA Lautsprecherserie ist drehbar, so dass man bei vertikaler
und horizontalerAnwendung, immer das gewünschtAbstrahlverhalten bekommt.
Wenn man den Schallabstrahlungswinkel des Hornes ändern möchte, soll man (BILD 5):
- die Befestigungsschrauben des Gitters herausschrauben
- das vordere Schutzgitter entfernen, indem man einen leichten Druck auf einer Seite
ausübt und indem man es von ihren Vertiefungen aufhebt
- die acht Befestigungsschrauben des Hornes herausdrehen
- das Horn in die gewünschte Richtung drehen (den Satz des Hornes nie aus dem
Lautsprecher herausnehmen)
- die Befestigungsschrauben des Hornes wiedereinschrauben
- das Frontgitter wieder in die dazu bestimmten seitlichen Vertiefungen einlegen und
die Schrauben des Netzes wiedereindrehen.
Werkseitig ist das Hochtonhorn mit 90° horizontal.
DeutschDeutsch
BedienungsanleitungBedienungsanleitung
DeutschDeutsch
BedienungsanleitungBedienungsanleitung

INSTRUCTIONS DE SÉCURITÉ
AVERTISSEMENTS: AFIN DE LIMITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE, NE PAS
ENLEVER LE COUVERCLE (OU LE PANNEAU ARRIÈRE). LES
COMPOSANTS INTERNES NE PEUVENT PAS ÊTRE RÉPARÉS PAR
L'UTILISATEUR; CONFIER LES RÉPARATIONS À DU PERSONNEL
QUALIFIÉ.
ATTENTION: AFIN DE RÉDUIRE LES RISQUES D'INCENDIE OU DE DÉCHARGE
ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À
L'HUMIDITÉ.
Ce symbole a la fonction de signaler à l'utilisateur, là où il est apposé, la présence de tension
dangereuse à l'intérieur du produit, avec une valeur suffisante pour représenter un risque de
décharge électrique pour les personnes.
Ce symbole, là où il est reporté, a la fonction de signaler à l'utilisateur la présence d'instructions
d'utilisation et entretien (assistance) importantes dans la documentation qui accompagne
l'appareil.
INSTRUCTIONS DE SÉCURITÉ DÉTAILLÉES:
Avant de mettre en fonction l'appareil, lire toutes les instructions de sécurité et de fonctionnement.
Conserver ces instructions
Les instructions de sécurité et de fonctionnement doivent être conservées pour toute éventuelle
consultation future.
Respecter scrupuleusement tous les avertissements présents sur l'appareil et les instructions de
fonctionnement.
Toutes les instructions de fonctionnement et pour l'utilisateur doivent être respectées.
Eau et humidité
(par exemple à proximité de baignoires, lavabos,
éviers, lavoirs, sur le sol mouillé ou à proximité de piscines…) sauf accord expés.
Nettoyage
Pour le nettoyange des parties extérieures, évitez les
diluants, l’alcool, l’essence ou autres substances volatiles.
Chaleur
Câble de connexion
Protéger le câble de connexion de la possibilité d'être piétiné ou pincé.
Accessoires
Chariots et support
Entrée de liquides et d'objets dans l'appareil
Veiller à ce qu'aucun objet ne tombe sur l'appareil et qu'aucun liquide ne passe à travers les
ouvertures.
Dommages nécessitant l'intervention du service d'assistance
- des objets sont tombés sur l'appareil ou des liquides sont entrés dedans;
- l'appareil a été exposé à la pluie;
- l'appareil ne semble pas fonctionner correctement ou ses performances ont changé;
- l'appareil est tombé.
Entretien
L'utilisateur ne doit pas essayer d'effectuer des réparations autres que celles décrites dans les
instructions. Toutes les autres réparations doivent être exécutées par du personnel qualifié.
Lire les instructions suivantes
Tenir compte de tous les avertissements.
Suivre toutes les instructions
Ne pas utiliser cet appareil à proximité de l'eau
Nettoyer exclusivement avec un chiffon sec.
Installer l'appareil à l'écart des sources de chaleur comme radiateurs, poêles ou tout autre appareil (y
compris les amplificateurs) qui produit de la chaleur.
Utiliser uniquement les accessoires indiqués par le fabricant.
Utiliser uniquement des chariots, supports, pieds, étriers ou fixations conseillés par le fabricant ou
fournis avec l'appareil. Quand on utilise un chariot, déplacer l'appareil avec précaution afin d'éviter des
accidents à cause de renversements.
S'adresser à du personnel qualifié pour toute réparation. Une intervention technique s'avère
nécessaire quand
- l'appareil a été endommagé;
16
TECHNISCHE DATEN ARENA 8
SYSTEM 2-WEG PASSIV 2-WEG PASSIV
RMS LEISTUNG 200W 300W
MUSIK LEISUNG - PEAK 400W 600W
FREQUENGANG 100Hz-19000Hz (-3dB) 95Hz-19000Hz (-3dB)
80Hz -19000Hz (-6dB) 75Hz -19000Hz (-6dB)
CROSSOVER 2100Hz 2100Hz
SCHALLDRUCK (SPL) 122dB max 125dB max
IMPEDANZ 8 OHM 8 OHM
LAUTSPRECHER 1x8’’ WOOFER 1,5’’COIL 1x10’’ WOOFER 2’’COIL
1x1’’ DRIVER 1x1’’ DRIVER
FILTER 18dB/oct HIGH PASS 18dB/oct HIGH PASS
12dB/oct LOW PASS 12dB/oct LOW PASS
ZERSTREUUNG 90°x70° (ROTARY) 90°x70° (ROTARY)
VERBINDER AUDIO 2 x SPEAKON parallel 2 x SPEAKON parallel

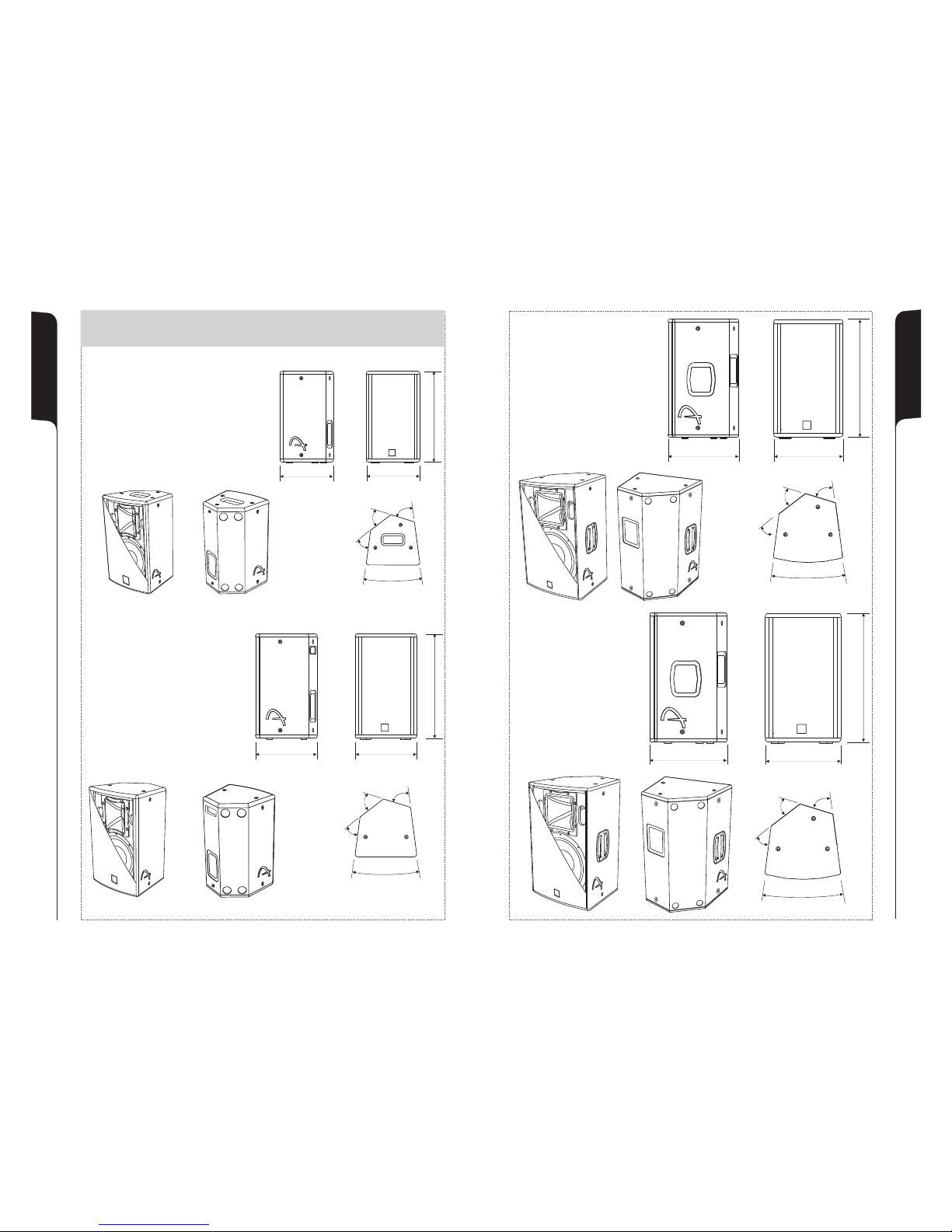

DIMENSIONS (LxHxD) 270X458X270mm 321X508X320mm
GEWICHT 9,3Kg 12,2Kg
FLYING SUPPORT 12 x M8 PUNKTE 10x M8 PUNKTE
STANDARD STAND STIRRUP D36mm D36mm
HANDLE 1 (up side) 1 (back side)
ARENA 10
DATI TECNICI ARENA 12
SYSTEM 2-WEG PASSIV 2-WEG PASSIV
RMS LEISTUNG 400W 400W
MUSIK LEISUNG - PEAK 800W 800W
FREQUENGANG 80Hz-19000Hz (-3dB) 80Hz-19000Hz (-3dB)
70Hz -19000Hz (-6dB) 70Hz -19000Hz (-6dB)
CROSSOVER 2000Hz 2000Hz
SCHALLDRUCK (SPL) 127dB max 129dBmax
IMPEDANZ 8 OHM 8 OHM
LAUTSPRECHER 1x12’’ WOOFER 2’’COIL 1x15’’ WOOFER 2.5’’COIL
1 COMPRESSION DRIVER 1 COMPRESSION DRIVER
1,4” exit voice 1” coil 1,4” exit-voice 1” coil
FILTER 18dB/oct HIGH PASS 18dB/oct HIGH PASS
12dB/oct LOW PASS 12dB/oct LOW PASS
ZERSTREUUNG 90°x40° (ROTARY) 90°x40° (ROTARY)
VERBINDER AUDIO 2 x SPEAKON paralle 2 x SPEAKON parallel
DIMENSIONS (LXHXD) 379X631X378mm 458X710X453mm
GEWICHT 17,8Kg 23,7Kg
FLYING SUPPORT 12 X M10 PUNKTE 12 X M10 PUNKTE
STANDARD STAND STIRRUP D36mm D36mm
HANDLE 2 (one for side) 2 (one for side)
ARENA 15
DeutschDeutsch
BedienungsanleitungBedienungsanleitung
15
Caracteristiques techniquesCaracteristiques techniques Français

17
Caracteristiques techniquesCaracteristiques techniques Français
18
IMPORTANT
Ce manuel fait partie intégrante du produit et doit suivre celuici même dans les passages de propriété,
pour permettre au nouveau propriétaire de connaître les modalités d’installation et d’utilisation ainsi
que les consignes de sécurité.
Toute mauvaise installation de l’enceinte décharge dB Technologies de toute responsabilité.
ATTENTION
Installez
Installez l’enceinte de manière stable et sûre pour éviter tout risque de blessures et/ou dégâts.
ATTENTION
Branchements
Pour brancher l’enceinte, adressez-vous à un spécialiste bien formé, c’est-à-dire à une personne
ayant de l’expérience ou des connaissances techniques ou ayant reçu des instructions spécifiques
qui lui permettent de réaliser correctement les connexions et de prévenir les dangers de l’électricité.
Tout le système de sonorisation devra être réalisé conformément aux normes et aux lois en vigueur en
matière d’instal-lations électriques.
Les diffuseurs doivent être reliés en phase (correspondance des polarités +/- entre amplificateur et
diffuseur) de façon à garantir une reproduction correcte de l'audio, surtout lorsque les diffuseurs sont
placés les uns à côté des autres ou dans la même pièce.
Le câble pour la connexion du diffuseur devra avoir des conducteurs de section adaptée (de
préférence entrelacés afin de minimiser les effets inducteurs dûs à l'accouplement avec des champs
électromagnétiques) ainsi qu'un isolement correct.
ATTENTION
Perte de l'ouïe
L'exposition à des niveaux sonores élevés peut provoquer la perte de l'ouïe de façon permanente. Le
niveau de pression acoustique dangereux qui détermine la perte de l'ouïe varie sensiblement d'une
personne à l'autre et dépend de la durée d'exposition. Afin d'éviter une exposition potentiellement
dangereuse à des niveaux élevés de pression acoustique, il est nécessaire que toute personne
soumise à de tels niveaux utilise des protections adaptées.
Français
Caracteristiques techniquesCaracteristiques techniques
DESCRIPTION
“ARENA” est une série de diffuseurs passifs en bois à deux voies, étudiés pour la
sonorisation des lieux moyennement grands.
Ils sont tous construits en bois de bouleau et les différents points de fixation, le siège du
manche et les poignées facilitent l'installation et le transport.
Les diffuseurs ont été étudiés aussi bien pour l'utilisation en appui que pour l'utilisation en
suspension grâce aux points de fixation posés dessus, dessous et sur les cotés des
diffuseurs mêmes.
Un support au mât standard (D36mm)se trouve dans la partie inférieure des boxes.
Les diffuseurs de la série ARENA sont pourvus d'un filtre passif avec pente 12dB/oct pour
la section graves, 18dB/oct pour la section aigus ainsi que d'une protection thermique
auto-rétablissante sur le driver afin d'éviter des surcharges prolongées.
CONNEXIONS
ATTENTION
A fin d'éviter les risques de chocs électriques, ne pas relier le diffuseur avec
l'amplificateur allumé. Avant de faire fonctionner le diffuseur, vérifier attentivement
que les connexions soient bien faites afin d'éviter des courts-circuits ou des
connexions erronées.
Deux connecteurs Speakon à 4 pôles: une prise permet l'entrée du signal audio, alors que
la deuxième prise peut être utilisée comme sortie pour la connexion en parallèle d'un autre
diffuseur, sont situés dans le panneau des connexions situé sur le côté postérieur du
diffuseur.
Les connexions sur les connecteurs sont:
1+ pour le signal positif
1- pour le signal négatif (masse)
2 + non connecté
2 - non connecté
Dans le cas où l'on souhaite relancer le signal amplifié, d'un diffuseur à un autre, il faut
prêter une attention particulière à l'impédance nominale qui dérive de la connexion, qui ne
devra jamais être inférieure à l'impédance minimale de l'amplificateur de puissance. Ceci
pour éviter des sur-réchauffements anormaux ou, pire encore, des dégâts à
l'amplificateur.
Les diffuseurs “ARENA” ont une impédance nominale d'entrée de 8 ohm, et il faudra se
référer à celle-ci pour les connexions.
2+
2-
1-
1+
INPUT/OUTPUT POSITIVE
INPUT/OUTPUT NEGATIVE
ROTATION CONE
Les diffuseurs de la série ARENA permettent de maintenir le même angle de couverture,
au moyen de la rotation du cône, dans le cas d'une utilisation en position horizontale.
Les diffuseurs sont fournis par l'entreprise qui les fabrique, toujours avec le cône orienté à
90° dans le sens horizontal.
Si on veut modifier l'angle de couverture du cône, il faut nécessairement (FIG. 5):
- dévisser les vis de fixation du réseau
- enlever la protection antérieure en exerçant une légère pression sur un côté et en la
soulevant de ses encastrements.
- dévisser les huit vis de fixation du cône
- faire rouler le cône dans la position désirée (ne jamais extraire le bloc cône du
diffuseur)
- revisser les vis de fixation du cône
- insérer à nouveau la protection dans les encastrements latéraux et revisser les vis
du réseau.

19
Caracteristiques techniquesCaracteristiques techniques Français
20
Français
IINSTALLATION DU DIFFUSEUR
ATTENTION
Installer le diffuseur de façon stable et sûre afin d'éviter toute condition de danger
pour l'intégrité des personnes et des structures.
Afin d'éviter les conditions de danger, ne pas superposer entre eux plusieurs diffuseurs
sans systèmes d'ancrage appropriés. Avant de suspendre le diffuseur, contrôler tous les
composants à utiliser, qui ne doivent présenter aucun dommage, aucune déformation ou
partie manquante ou abimée qui seraient susceptibles de réduire la sécurité de
l'installation.
Lors de l'utilisation en espace aérés, éviter les lieux exposés aux intempéries.
Le diffuseur est fourni par l'entreprise qui le fabrique et il est prédisposé pour l'utilisation:
- en appui (FIG. 1)
- au sol (comme écran) (FIG.2)
- sur support mât (FIG.3)
- en suspension avec les anneaux ou les étriers appropriés fournis par l'entreprise
(FIG.4)
Le diffuseur est fourni avec quatre pieds en caoutchouc pour l'utilisation en position
verticale dans la partie inférieure du box. Dans le cas d'une utilisation en appui (écran), il
est possible de monter quatre pieds (en dotation) dans les fraisées appropriées.
ATTENTION
Ne jamais utiliser les poignées pour suspendre l'enceinte!
ATTENTION
Utiliser une seule vis pour chaque point de suspension pour accrocher le diffuseur
Les points de suspension sont de 8MA pour ARENA 8 et ARENA 10 ou bien de
10MA pour ARENA 12 et ARENA 15
CORRECT!
PAS CORRECT! CORRECT!
Caracteristiques techniquesCaracteristiques techniques
DATES TECHNIQUES ARENA 8
SISTEM PASSIF - 2 VOIES PASSIF - 2 VOIES
PUISSANCE RMS 200W 300W
PUISSANCE PEAK 400W 600W
REPONSE EN FREQUENCE 100Hz-19000Hz (-3dB) 95Hz-19000Hz (-3dB)
80Hz -19000Hz (-6dB) 75Hz -19000Hz (-6dB)
CROISEMENT 2100Hz 2100Hz
PRESSION SONORE (SPL) 122dB max 125dB max
IMPEDANCE 8 OHMS 8 OHMS
COMPOSANTS 1x8’’ WOOFER 1,5’’COIL 1x10’’ WOOFER 2’’COIL
1x1’’ DRIVER 1x1’’ DRIVER
FILTRES 18dB/oct HIGH PASS 18dB/oct HIGH PASS
12dB/oct LOW PASS 12dB/oct LOW PASS
DISPERSION 90°x70° (ROTARY) 90°x70° (ROTARY)
CONNECTEURS AUDIO 2 x SPEAKON én parallele 2 x SPEAKON én parallele
DIMENSIONS (LxHxD) 270X458X270mm 321X508X320mm
POIDS 9,3Kg 12,2Kg
POINTS DE FIXATION 8MA x 12 punti 8MA x 10 punti
SUPPORT STANDARD D36mm D36mm
POIGNEE 1 (high side) 1 (back side)
ARENA 10
DATES TECHNIQUES ARENA 12
SISTEM PASSIF - 2 VOIES PASSIF - 2 VOIES
PUISSANCE RMS 400W 400W
PUISSANCE PEAK 800W 800W
REPONCE EN FREQUENCE 80Hz-19000Hz (-3dB) 80Hz-19000Hz (-3dB)
70Hz -19000Hz (-6dB) 70Hz -19000Hz (-6dB)
CROISEMENT 2000Hz 2000Hz
PRESSION SONORE (SPL) 127dB max 129dB max
IMPEDANCE 8 OHMS 8 OHMS
COMPOSANTS 1x12’’ WOOFER 2’’COIL 1x15’’ WOOFER 2.5’’COIL
1 COMPRESSION DRIVER 1 COMPRESSION DRIVER
1,4” exit voice 1” coil 1,4” exit-voice 1” coil
FILTRES 18dB/oct HIGH PASS 18dB/oct HIGH PASS
12dB/oct LOW PASS 12dB/oct LOW PASS
DISPERSION 90°x40° (ROTARY) 90°x40° (ROTARY)
CONNECTEURS AUDIO 2 x SPEAKON én parallel 2 x SPEAKON én parallel
DIMENSIONS 379X631X378mm 458X710X453mm
POIDS 17,8Kg 23,7Kg
INSERTI PER APPENDIBILITA’ 10MA x 12 POINTS 10MA x 12 POINTS
SUPPORT STANDARD D36mm D36mm
POIGNEE 2 (un pour coté) 2 (un pour coté)
ARENA 15

21 22
SCHEMA A BLOCCHI - BLOCK DIAGRAM
BLOCKSCHALTBILD - SCHEMAS FONCTIONNELS
8” WOOFER
1” DRIVER
18dB high-pass filter
12dB low-pass filter
ARENA 8
PTC
C°
10” WOOFER
1” DRIVER
18dB high-pass filter
12dB low-pass filter
ARENA 10
PTC
C°
12” WOOFER
1” COMPRESSION
DRIVER
18dB high-pass filter
12dB low-pass filter
ARENA 12
PTC
C°
15” WOOFER
1” COMPRESSION
DRIVER
18dB high-pass filter
12dB low-pass filter
ARENA 15
PTC
C°
UTILIZZO IN APPOGGIO
SUPPORTED USE
ANWENDUNG
UTILISATION EN APPUI
Nota: E’ possibile montare 4 piedi in gomma
sul fianco per utilizzo in appoggio (in dotazione)
Note: It is possible to mount 4 rubber feet on the
side for bookshelf use (provided)
Anmerkung: Es ist moglich, 4 Gummifu e auf die
Seite fur die Verwendung mit Stutze zu montieren
(die Fu e werden von der Baufirma geliefert)
Note: Il est possible de monter quatre pieds caoutchouc
sur le coté puor une utilisation en appui (en dotation)
ß
ß
FIG. 3
SUPPORTO PIANTANA STANDARD (D36M)
STANDARD STAND (D36MM)
(D36MM)
SUPPORT STANDARD (D36MM)
STANDARD-HOCHSTÄNDERHÜLSEN
Fig. 1
Fig. 2
UTILIZZO A PAVIMENTO (MONITOR)
FLOOR USES (MONITOR)
VERWENDUNG AUF DEM BODEN (MONITOR)
UTILISATION AU SOL (ÉCRAN)

24
23
APPENDIBILE CON STAFFE
SUSPENDABLE WITH BRACKETS
MAN KANN DEN LAUTSPRECHER MIT HALTEWINKEL
POSSIBILITÉ DE SUSPENSION AVEC BRAS
Opzione codice/ Optional code
WB A810 per ARENA 8 e ARENA 10.
Opzione codice / Optional code:
WB A08 for ARENA 8
WB A10 for ARENA 10
WB A12 for ARENA 12
WB A15 for ARENA 15
FIG. 4
APPENDIBILE CON STAFFE
SUSPENDABLE WITH BRACKETS
MAN KANN DEN LAUTSPRECHER MIT HALTEWINKEL
POSSIBILITÉ DE SUSPENSION AVEC BRAS
Opzione codice/Optional code:
TE M8 per ARENA 8 e ARENA 10
TE M10 per ARENA 12 e ARENA 15
Il codice include solo i golfari.
The code including eyebolts only.
APPENDIBILE CON GOLFARE
SUSPENDABLE WITH EYEBOLTS
MAN KANN DEN LAUTSPRECHER MIT RINGSCHRAUBEN HANGEN
POSSIBILITÉ DE SUSPENSION AVEC ANNEAUX
FIG. 4

26
25
ANGOLO DI COPERTURA TROMBA / HORN ANGLE COVERED
HOCHTONHORN ABSTRAHLWINKEL / ANGLE DE COUVERTURE COTE
70°
70°
90°
90°
ARENA 8 e ARENA 10
ARENA 12 e ARENA 15
90°
90°
40° 40°
90°
70°
90°
70°
90°
40°
90°
40°
Utilizzo a pavimento (monitor) con tromba ruotata
Floor uses (monitor) with rotating horn.
Verwendung auf dem Boden (monitor) mit gedrehtem Horn.
Utilisation au sol (écran) avec cone tourné
Posizione viti rete
Screws grille position
Posizione viti rete
Screws grille position
Utilizzo a pavimento (monitor) con tromba ruotata
Floor uses (monitor) with rotating horn.
Verwendung auf dem Boden (monitor) mit gedrehtem Horn.
Utilisation au sol (écran) avec cone tourné
FIG. 5 FIG. 5

27 28
54,5°
65,5°
15°
270 270
458
DIMENSIONI / DIMENSIONS
ABMESSUNGEN / DIMENSIONS
15°
320 321
508
458
710
15°
453
379
631
15°
378
45°
54,5°
65,5°
45°
65,5°
54,5°
45°
65,5°
54,5°
45°
ARENA 15
ARENA 12
ARENA 10
ARENA 8
