Absima Cr2.4 User manual

2.4

Notiz

This manual is written in german language only. If you need a manual in your language please visit our

website or contact your distributor!

Diese Anleitung wurde in deutscher Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache

benötigen, besuchen sie unsere website oder kontaktieren sie ihren Vertriebsagenten.

Questo manuale è stato scritto in tedesco. Se avete bisogno del manuale nella tua lingua, si prega di

visitare il nostro sito web o contattate il proprio distributore.

Este manual está escrito en aleman. Si necesita el manual en su idioma, por favor visite nuestro sitio

web o contacte con su distribuidor.

Ce manuel est écrit en langue allemand. Si vous avez besoin d'un manuel dans votre langue

s'il vous plaît visitez notre site web ou contactez votre distributeur!

Deze handleiding is geschreven in het duits taal beschikbaar. Als u een handleiding in uw eigen

taal kunt u terecht op onze website of neem contact op met uw distributeur!

Danke das Sie sich für das Produkt CR2.4 Crawler von Team C entschieden haben. Diese

Anleitung hilft Ihnen beim Zusammenbau des Fahrzeugs. Bitte nehmen Sie sich Zeit und lesen Sie sich die

Anleitung genau durch.

Wir verbessern kontinuierlich unsere Produkte, so können die tatsächlichen Teile von den Abbildungen

abweichen. Bitte schauen Sie zuerst auf unsere Homepage ob es neue Versionen von den Anleitungen

oder neue Tips gibt, bevor Sie das zusammenbauen beginnen.

Generelle Information

DAS IST KEIN SPIELZUG!

Nicht geeignet für Kinder unter 14 Jahren ohne Aufsicht eines Erwachsenen.

Dies ist ein Hochleistungs Fahrzeug und darf aus Sicherheitsgründen nicht auf öffentlichen Straßen, in

überfüllten Gebieten und umweltfreundlichen Bereichen oder in der Nähe von Kindern und Tieren

gefahren werden.

Dieses Modell enthällt rotierende Teile und Teile die während des Betriebes heiß werden können.

Um Schäden und Verletztungen zu vermeiden ist Vorsicht beim Betrieb des Fahrzeuges geboten.

Dieses Produkt erfordert möglicherweise Reperatur- und Wartungsarbeiten.

Dieses Produkt ist durch Gewährleistung auf Material Defekte abgedeckt. Unfallschäden oder

Wartungsschäden werden nicht von der Gewährleistung abgedeckt.

Batterien müssen in einwandfreiem Zustand sein und sollten immer voll geladen sein.

Bewahren Sie Chemikalien unzugänglich von Kindern auf.

Stellen Sie sicher das Ihr Fahrzeug und das nötige Equipment in einwandfreiem Zustand ist, damit ein

sicherer Betriebszustand gewährleistet ist und Sie Spaß am fahren haben.

Notice

This manual is written in english language only. If you need a manual in your language please visit our

website or contact your distributor!

Diese Anleitung wurde in englischer Sprache verfasst. Sollten sie eine Anleitung in ihrer Sprache

benötigen, besuchen sie unsere website oder konaktieren sie ihren Vertriebsagenten.

Questo manuale è stato scritto in inglese. Se avete bisogno del manuale nella tua lingua, si prega di

visitare il nostro sito web o contattate il proprio distributore.

Este manual está escrito en Inglés. Si necesita el manual en su idioma, por favor visite nuestro sitio

web o contacte con su distribuidor.

Ce manuel est écrit en langue anglaise. Si vous avez besoin d'un manuel dans votre langue

s'il vous plaît visitez notre site web ou contactez votre distributeur!

Deze handleiding is geschreven in het Engels taal beschikbaar. Als u een handleiding in uw eigen

taal kunt u terecht op onze website of neem contact op met uw distributeur!

Thank you for purchasing this CR2.4 Crawler by Team C. This manual shows instructions and

tips to built and maintain your CR2.4 Crawler. Please take some time to read through to get familiar

with the shown steps.

We continually improve our products, due to that, actual parts my be different to the illustrations.

Please check our website for the latest versions manuals and tips before you start to built this model.

Generall Information

THIS IS NOT A TOY!

Not suitable for children under 14 years of age without adult supervision.

This is a high performance vehicle, for safety reason don’t run on public streets, in crowded areas,

environmentally areas or near children or animals.

This model contains rotationg parts and parts which become hot during operation. Care must been

taken to avoid damage or injuries.

This product may require some assembly and routine maintance.

This product is covered by warranty based on material defectives. Crash damage or maintenance

failures are not covered under warranty.

Batteries should be used in good condition only, and need to be fully charged.

Keep chemicals stored out of the range of small children.

Make sure your model and equipment is in perfect condition before you use it, to ensure savety

and fun while driving.

Grundlegende Informationen zum sicheren Betrieb

eines Modellautos.

Sehr geehrter Modellbaufreund,

vielen Dank das Sie sich für ein Hochleistungsprodukt aus dem Hause Absima / Team C

entschieden haben. Unsere Produkte sind für Einsteiger, Hobbypiloten und Wettbewerbs

ambitionierte Fahrer entwickelt worden. Absima / Team C möchte, dass Sie Erfolg und

Spaß mit Ihrem neuen Modell haben und deshalb empfehlen wir dass Sie sich die

folgenden Punkte sorgfältig durchlesen.

Vor jedem Fahrantritt:

•Prüfen Sie bitte alle Schrauben auf festen Sitz.

•Bei Schrauben die auf Metall stoßen sollten Sie überprüfen ob genügend

Schraubensicherheitslack vorhanden ist.

•Der Servo Saver sollte immer so eingestellt sein das er leichtgängig funktioniert

und nicht zu fest eingestellt ist ansonsten wird das Servo beschädigt.

•Überprüfen Sie die Batterien in Ihrer Fernsteuerung und im Fahrzeug ob diese

vollgeladen sind.

•Überprüfen Sie an Ihrer Fernsteuerung die TRIM Einstellungen, die Räder sollten

gerade stehen und Sie sollten genügend Lenkeinschlag haben.

Nach jeder Fahrt:

•Empﬁehlt es sich das Auto komplett zu reinigen.

•Wenn Sie bei Regen oder durch Prfützen gefahren sind, sollten Sie das komplette

Fahrzeug trocknen. Ansonsten besteht die Gefahr das Metallteile rosten.

Tipp: Um Feuchtigkeit zu verdrängen ist WD40 genau das richtige.

•Nach mehreren Fahrten empfehlen wir, die Kugellager zu überprüfen ob

diese noch richtig funktionieren.

•Nach mehreren Fahrten empfehlen wir, Füllzustand/Funktion der Differentiale im Fahrzeug

zu überprüfen.

•Eine Allgemeine Sichtkontrolle nach jeder Fahrt

Elektro Fahrzeuge:

•Bei der ersten Fahrt mit einem Elektro Modell, sollten Sie den

Elektro Motor einfahren. Gehen Sie wie folgt vor:

1. Fahren Sie die ersten 2 Akkuladungen nur mit Halbgas damit sich die Motor

einschleifen kann.

2. Danach können Sie wie gewohnt normal weiterfahren.

Abstand zwischen Motorritzel und Hauptzahnrad einstellen (falls

benötigt).

Lösen Sie die Motorschrauben vom Motorhalter und schieben den Motor weg vom

Hauptzahnrad. Nehmen Sie ein Blatt Papier und halten es zwischen Motorritzel und

Hauptzahnrad. Nun schieben Sie den Motor komplett an das Hauptzahnrad ran. Ziehen

Sie das Blatt Papier heraus, nun ist der richtige Abstand zwischen Motorritzel und

Hauptzahnrad hergestellt.

Eine CE Erklärung fur die Fernsteuerung ﬁnden Sie auf unserer Homepage

www.absima.com unter der Rubrik Support / Downloads.

Basic information for a safety operation of a rc model

car.

Dear customer,

thank you that you have chosen a high-performance product from Absima / Team C.

Our products have been designed for beginners, hobby pilots and competition ambitious

drivers. Absima / Team C wants you to have fun and success with your new model and

we therefore recommend that you read the following points carefully.

Before each driving:

•Please check all screws are properly fitting.

•For screws which abut on metal, you should check whether there is enough

security screws paint.

•The servo saver should always be set so that it works smoothly and is not too

tight otherwise the servo gets damaged.

•Check on your remote control and the vehicle the batteries whether these are still

fully charged.

•Check on your remote control, the TRIM settings that the wheels are straight

and that you have enough steering angle.

After each driving:

•If you have driven in dirty terrain, it is advisable to clean the completely car.

•If you are driving through rain or water you have to dry the entire vehicle,

otherwise all metal parts will rust. To displace moisture is WD40 just right.

•After several trips we recommend that you check the bearings if they are still

functioning properly.

•After several trips we recommend that you check out the differentials in the

vehicle.

•General visual check after every ride

Electric cars:

•Before you driving an electric vehicle for the ﬁrst time, you should retract the

electric motor. Proceed as follows:

1. Drive the ﬁrst 2 batteries only with half throttle.

2. Then you can go on as usual normal.

Adjusting the distance between the motor pinion and main gear (if

needed).

Loosen the motor screws from motor mount and push the motor away from the main

gear. Take a sheet of paper and hold it between the motor pinion and main gear. Now

slide the engine completely to the main gear. Pull out the sheet of paper, now the

correct distance between the motor pinion and main gear is made.

CE certiﬁcate you will ﬁnd on our Homepage www.absima.com in the category

Support/Downloads.

Informations utiles à l’utilisation sans risque d’un

véhicule radiocommandé.

Cher client,

Nous vous remercions d’avoir choisi l’un des produits de haute

performance de la gamme Absima/Team C. Nos produits ont été

conçus pour les débutants, les pilotes loisir et les compétiteurs

ambitieux. Absima/Team C souhaite que vous preniez un maximum de

plaisir au volant de votre nouvelle voiture radiocommandée et vous

recommande donc de lire les points suivant attentivement :

Avant chaque séance de conduite :

• Vérifier que tous les écrous sont correctement visés.

• Pour toutes les vis associées à de l’aluminium ou de l’acier, vous devez vous

assurer que celles-ci sont freinés avec du frein filet spécial pour éviter tout

desserrage intempestifs et la longévité de votre modèle.

• Le Sauve-Servo doit toujours fonctionner librement sans contrainte. Un

Sauve-Servo grippé ou réglé trop dur n’assurerait plus sa fonction, ce qui

entrainerait une dégradation sur le servo de direction.

• Contrôler sur votre radio et votre véhicule que les batteries sont totalement

chargées.

• Bien vérifier que le Trim de direction de votre Radio soit réglé correctement

avec les roues droites, et que vous avez une course de servo ( débattement)

correcte pour diriger le modèle.

Après chaque séance de conduite :

• Si vous avez roulez sur un terrain sale (poussière, boue…), il est nécessaire

de nettoyer complètement votre véhicule.

• Si vous avez roulez sur terrain humide ou sous la pluie, vous devez sécher

tout votre véhicule pour éviter la rouille des parties en métal. N’hésitez pas à

utiliser le WD40 contre l‘humidité.

• Après plusieurs roulages, nous vous recommandons de vérifier tous les

roulements afin de s’assurer qu’ils sont toujours en parfait état de

fonctionnement.

• Après plusieurs roulages, nous vous recommandons de vériﬁer les

différentiels et la transmission du véhicule.

• Effectuer un contrôle général après chaque roulage.

Véhicules Electriques :

• Avant de rouler avec un véhicule électrique pour la première fois, vous devez

roder le moteur électrique. Procédez comme suit :

1. Conduire les deux premières batteries avec seulement la moitié de

l’accélération.

2. Ensuite vous pouvez rouler normalement.

Réglage de la distance entre le pignon du moteur et le train principal (si

nécessaire).

Desserrez les vis du moteur de support moteur et pousser le moteur loin du train

principal. Prenez une feuille de papier et de le maintenir entre le pignon du moteur et

le train principal. Maintenant, faites glisser le moteur complètement Appel à la roue

principale. Retirez la feuille de papier, maintenant la bonne distance entre le pignon

du moteur et le train principal est fait.

Certiﬁcat CE, vous trouverez sur notre site dans la catégorie Support / Téléchargements.

www.absima.com

Allgemeine Grundlagen

Wichtig: Batterien oder Akkus der Fernsteuerung sollten immer voll geladen sein!

Batterien oder Akkus nie ganz leer fahren. Warum? Es kann Ihnen dann passieren das die Fernsteuerung

ausgeht, das Sendesignal zum Empfänger abreißt und Ihr RC Car sich verselbstständigt.

-das kann zu großen Schäden führen.

Fahrvorbereitung:

Achten Sie bitte immer darauf das Sie zuerst die Fernsteuerung einschalten und dann erst den

Fahrtenregler.

Bocken Sie das Fahrzeug auf, damit sich die Räder frei drehen können. Schalten Sie jetzt den Sender ein

danach schalten Sie den Fahrtenregler ein. Überprufen Sie jetzt die Fahrtauglichkeit der Lenkung

links/rechts und Gas/Bremse.

Machen Sie jetzt zuerst ein paar langsame Runden, damit Sie sich mit dem Fahrzeug vertraut machen

bevor Sie Vollgas geben. Denken Sie immer daran

- ein RC Car ist wirklich kein Spielzeug

- Sie können sich selbst und andere damit schwer verletzten

Wenn Sie zuerst das Fahrzeug einschalten kann es passieren das der Empfänger ein anderes Signal

empfängt und das Fahrzeug von alleine davon fährt - und das kann sehr gefährlich werden!

Bitte beachten Sie außerdem:

Feuchtigkeit:

Bei der Fahrt sollte nicht unnötig durch große Pfützen gefahren werden.

Die Komponenten unserer Absima und Team C Fahrzeuge sind größtenteils wasserdicht, jedoch nicht alle.

Offene Teile wie z. B. Empfänger und Motor sind nur spritzwassergeschützt. Vor allem sollten Sie auf alle

vorhandenen Steckverbindungen achten.

Sprünge

Das gehört klar dazu und genau deshalb kauft man sich eine RC-Auto.

Ist fur diese Fahrzeuge auch uberhaupt kein Problem, wenn man nicht allzu leichtsinnig ans Werk geht.

Damit Sie nach einem Sprung wieder auf den Rädern landen, arbeiten Sie mit der Fernsteuerung. Wenn

Sie merken das die Nase vom Fahrzeug immer mehr in Richtung Boden neigt, geben Sie Gas damit sich

die Nase wieder anhebt. Wenn Sie Gas weg nehmen wird sich die Nase in Richtung Boden senken.

Dies machen Sie aber bitte erst wenn Sie sich mit dem Fahrzeug vertraut gemacht haben und auf eigene

Verantwortung! Auch hier gilt: Übung macht den Meister.

SICHERHEITSHINWEISE ABSIMA UND TEAMC Auto-Modelle

•Alle Sicherheitshinweise der Betriebs-Anleitung müssen unbedingt befolgt werden und tragen

zum sicheren Betrieb Ihres Modells bei.

•Fahren Sie das Modell niemals schlechter Sich, bei Nacht und unter Umständen, in denen Ihr

Sichtkontakt zum Modell unterbrochen werden könnte.

•Betreiben Sie das Modell niemals in der unmittelbaren Nähe von Personen. ABSIMA und TEAMC

Auto-Modelle erreichen sehr hohe Geschwindigkeiten und können im Falle von Zusammenstößen

mit Personen schwerwiegende Verletzungen verursachen.

•Berühren Sie bei laufendem Motor nicht die Antriebsteile, die Felgen und/oder die Reifen des

Modells. Dies könnte zu schwerwiegenden Verletzungen führen.

•Berühren Sie nach der Fahrt auf keinen Fall die Elektronischen Komponenten des Fahrzeugs, dies

kann zu schwerwiegenden Verletzungen führen!

•Das Modell wird über eine Funkfernsteuerung gelenkt. Keine Funkfernsteuerung ist immun

gegenüber Funkstörungen. Funkstörungen können dazu führen, dass Sie die Kontrolle über Ihr

Modell verlieren. Deshalb müssen Sie beim Betrieb Ihres Modells zur Vermeidung von Kollisionen

immer auf große Sicherheitsräume in allen Richtungen achten. Schon beim kleinsten Anzeichen

von Funkstörungen müssen Sie den Betrieb Ihres Modells einstellen.

•Das Fahrzeug darf nicht nicht auf öffentlichen Verkehrsgrund betreiben.

•Benutzen Sie nur die empfohlenen Batterien bzw. Akkus.

•Akkus dürfen nur mit entsprechend geeigneten Ladegeräten aufgeladen werden. Dabei müssen

alle Betriebsanleitungen der verwendeten Akkus und Ladegeräte beachtet werden.

Fehlbehandlung von Akkus und Ladegeräten können zu Kurzschlüssen, Bränden und Explosionen

führen.

•Akkus dürfen nie unbeaufsichtigt geladen werden!

•ALLE ABSIMA UND TEAMC FAHRZEUGE SIND AB 14 Jahren!

•ACHTUNG: Den Sender immer als ALLER-erstes Anschalten und als ALLER-letztes abschalten.

Dadurch verhindern Sie, dass Ihr Fahrzeug aufgrund von Störsignalen außer Kontrolle gerät und

sich selbstständig macht.

Notwendige Service-Arbeiten

Auch wenn es sich bei dem „CR2.4“ um ein vormontiertes RTR Modell handelt, müssen Sie aus

Sicherheitsgründen die nachfolgenden Service-Arbeiten vor der ersten Fahrt sowie vor jeder

nachfolgenden Fahrt durchführen. Kontrollieren Sie die angeführten Punkte gemäß der Bau-Anleitung

und bessern Sie falls nötig ebenfalls nach.

•Prüfen Sie die Räder und alle Anlenk-Gestänge auf korrekte Montage und besseren Sie – falls

nötig gemäß der Bau-Anleitung nach.

•Prüfen Sie vor und nach jeder Fahrt das Ritzel Spiel zwischen Motor-Ritzel und Haupt-Zahnrad

gemäß der Bau-Anleitung und bessern Sie - falls nötig ebenfalls gemäß der Bauanleitung.

•Prüfen Sie alle Schrauben des Modells auf ihren festen Sitz. Ziehen Sie lockere Schrauben ggf.

nach. Verwenden Sie dabei an allen Metall-Metall Verbindungen Schraubensicherungslack

•Reinigen Sie das Modell nach jeder Fahrt bestmöglich. Öffnen Sie Ihr Fahrzeug und durchsuchen

dieses nach kleinen festgefangenen Steinchen. Vor allem zwischen Motor-Ritzel und Haupt-

Zahnrad.

•Alle Formen von Feuchtigkeit müssen nach dem Betrieb vom Modell entfernt werden.

General information

ATTENTION: Batteries and rechargeable batteries in your transmitter should always be fully charged!

Never use the model when they are completely empty. Why? The transmitter could switch itself off, the

signal would be lost to your RC Model and it could have a mind of its own.

-this could be very expensive!

Getting Started:

Switch on transmitter, hold vehicle clear of the ground, connect battery pack and switch on receiver. Test

the transmitter to check control of the vehicle with wheels off the ground. Start driving slowly and if the

vehicle does not go straight, adjust steering trim dial on Transmitter. For the very ﬁrst run use the throttle

gently, to help the driver become accustomed to the vehicles behaviour and controls

Always keep in mind:

!This is NOT a toy and must be operated with caution and common sense. Failure to operate this

product in a safe and responsible manner could result in damage, injury or damage to other

property"

If you switch on the car ﬁrst, before the transmitter your RC Model could have a mind of its own and

could drive off.

Please observe:

Driving in wet conditions:

You shouldn’t drive your model through big puddles unnecessarily. The vehicle is not designed to be

completely submerged in water.#The components of Absima and Team C RC Models are water resistant

but are not water proof. Components like the motor are only splash proof. Most of all you should take

care of the plug connections.

Jumps:

Your RC models is designed to take some rough and tumble and moderate pumps, please bare in mind

the bigger the pump the more likely you could damage your RC vehicle.

SAFETY INSTRUCTIONS ABSIMA AND TEAMC RC CAR MODELS

•Please read the manual in full before using your model to ensure safe operation

•Do not use your model at night or if the visibility is bad, this could cause damage to you and your

model.

•Do not use the model in direct proximity of people. ABSIMA and TEAMC RC models can reach

high speeds and could cause serious injuries in case of an accident.

•Do not touch drive components, tires or rims of the model while in use, this could cause serious

injuries.

•Do not touch any electronic components of the model after driving, this could cause serious

injuries.

•Your model is radio controlled, no radio control system is completely free from interference. You

could lose control of your model if this occurs, always use your model in a safe area. if you see

signs of interference, stop using your model immediately.

•It’s not allowed to use your model in public spaces.

•Only use the recommended rechargeable batterie for your model.

•Rechargeable batteries need to be charged with appropriate charger. Please read the instructions

for the batteries being used before operating your model, misuse of the batteries could cause

serious damage or injury.

•Never leave your rechargeable batteries unattended during charging!

•ALL ABSIMA AND TEAMC MODELS GOT AGE 14!

•ATTENTION: Before you use your model, the transmitter must be switched on ﬁrst and turned off

last, this way you will not lose control of the model.

Necessary Service-features

“CR2.4” is a preinstalled RTR-model, the following service instructions have to be checked before using

for the ﬁrst time and before every use, for safety. Check the following as a guide and if necessary make

the correct adjustments/repairs according to the manual.

•Check all wheels and steering parts are correctly ﬁtted, if necessary adjust accordingly to the

supplied manual

•Check the motor pinion and main gear before and after each use to ensure they are securely

ﬁxed. If required use thread lock glue on all metal-to-metal screws.

•Clean the model after each use as good as possible, check for any debris or small stones which

could get jammed between moving parts.

•If the car has been used in damp weather conditions, ensure the model is fully dried

Informations générales

ATTENTION : Les batteries et batteries rechargeables de votre radio doivent toujours être totalement

chargées! Ne pas utiliser votre véhicule RC quand elles sont totalement déchargées. Pourquoi ? Votre radio

va s’éteindre toute seule et laisser le véhicule sans contrôle de direction mais pas sans puissance de

propulsion… Cela peut couter très cher !!

Avant utilisation

Allumer la radio, tenir le véhicule sans contact avecle sol, connecter les pack de de batteries et allumer le

récepteur. Tester la radio et la réaction des roues du véhicule avant de le poser sur le sol. Commencer à

rouler doucement et si le véhicule ne va pas droit, ajuster les réglages du point neutre de direction. Lors de

la première utilisation, utiliser l’accélération avec modération aﬁn que le pilote puisse prendre ses

„marques“ avec les réactions du véhicules.

Toujours garder à l’esprit :

!Ceci n’est pas un jouet et doit être utiliser avec précaution et bon sens. Tout manquement à ce point

peut entrainer une mise en danger de vous-même et d’autrui.

Si vous allumez le véhicule RC avant la radio, il peut éventuellement partir sans contrôle.

Observations :

Conduite par conditions humides:

Ne pas utiliser par temps très pluvieux ou dans des ﬂaques profondes. Ce véhicule RC n'est pas conçu pour

être complètement submergé dansl'eau. Les composants des véhicules RC d'Absima et Team

C sont résistants à l'eau mais pas

imperméables. Les composants comme lemoteur sont seulement résistant aux éclaboussures. Veiller en

particulier à toutes les connectiques.

Sauts:

Your RC models is designed to take some rough and tumble and moderate pumps, please bare in mind

the bigger the pump the more likely you could damage your RC vehicle.

Votre véhicule RC est conçu pour évoluer dans tout type de terrain tout en gardant une certaine mesure

dansles sauts par rapport à l’échelle du véhicule au risque de le casser sur de gros chocs.

NOTIFICATIONS D’USAGE ET DE SÉCURITÉ A L’UTILISATION DE VEHICULES

RADIO-COMMANDES ABSIMA AND TEAMC

•Merci de lire intégralement le manuel d’utilisation de votre véhicule Radio Commandé (RC) avant

tout usage

•Ne pas utiliser votre véhicule RC la nuit ou par mauvaise condition de visibilité aﬁn d’éviter tout

dommage pour vous et votre matériel.

•Ne pas utiliser votre véhicule RC à proximité immédiate d’autres personnes. Les véhicules ABSIMA

and TEAMC RC peuvent atteindre des vitesses élevées pouvant provoquées de sérieux blessures en

cas d’accident corporel.

•Ne pas toucher aux composants de roulage, pneumatiques pendant toute utilisation.

•Ne pas toucher aux composants électroniques après utilisation, risques de brulures importantes.

•Votre véhicule RC est radiocommandé. Cependant aucun système de radiocommande n’est à

l’abri d’interférence. Aﬁn d’éviter tout accident, veillez à toujours utiliser votre véhicule dans un

lieu sûr. Si vous constatez le moindre signe d’interférence radio, stoppez l’utilisation

immédiatement.

•L’utilisation de votre véhicule RC n’est pas autorisée dans les lieux publics.

•N’utiliser que les batteries rechargeables recommandées pour votre véhicule RC.

•Les batteries rechargeables doivent être utilisées uniquement dans de bonnes conditions et

doivent être correctement chargées. Merci de lire les instructions d’utilisation des batteries avant

tout usage.

•Ne jamais laisser vos batteries en charge sans surveillance!

•Ne convient pas aux enfants de moins de 14 ans sans surveillance d’un adulte

•ATTENTION : Avant toute utilisation de votre véhicule RC, allumez la radio en premier et éteignez

la en dernier aﬁn d’éviter toute perte de contrôle.

Instructions avant toute mise en service

“CR2.4” est un modèle RC prêt à l’utilisation. Cependant un certain nombre d’instructions sont à suivre

avant la première mais aussi chaque utilisation par mesure de sécurité. Vériﬁez le guide ci-dessous étape

par étape et si nécessaire se rapporter au manuel d’utilisation pour réaliser les opérations nécessaires.

•Vériﬁer que toutes les roues et pièces de roulement sont correctement serrées. Si nécessaire

contrôler avec le manuel d’utilisation.

•Vériﬁer les pignons du moteur et le train principal avant et après que chaque utilisation. Utiliser

si nécessaire du frein ﬁlet pour sécuriser le serrage des vis métal-sur-métal.

•Nettoyer votre véhicule RC après chaque utilisation. Eliminer tous débris ou petites pierres.

•En cas d’utilisation par temps pluvieux, sécher très correctement le véhicule RC avant rangement.

610

4 x AA Alkaling Batteries

Open battery cover at the bottom of transmitter

Install batteries. Follow the direction of batteries

designated in the inside of battery box.

Transmitter Battery Installation

Sender Batterie Installation Battery Cover

1 Kontrolleinheit / Control Panel

Lenkrad / Steering Wheel

Gas & Bremsauslöser / Throttle Trigger

4Batteriefach / Battery Compartment

2.4GHz

Servo Umkehr Schalter /

Sterring Servo Reverse

Power LED

Lenktrimmung / Steering Trimm

9Bind Knopf / Bind Button

Umgekehrte Gas/Rückwärts Funktion /

Throttle Servo Reverse

Batteriespannung / Battery Voltage

Steuerungs Dual Rate / Steering Dual Rate

AN/AUS Schalter / ON/OFF Switch

14 Gas Trimmung / Throttle Trimm

Batteriefach 4x AA Batterien

Öffnen Sie das Batteriefach am boden Ihrer

Fernsteuerung. Befolgen Sie beim einlegen der

Batterien die bezeichneten Richtungen (+ / -) die

sich im inneren des Batteriefachs befinden.

Sender Anleitung / Transmitter Manual

610

4 x AA Alkaling Batteries

Open battery cover at the bottom of transmitter

Install batteries. Follow the direction of batteries

designated in the inside of battery box.

Transmitter Battery Installation

Sender Batterie Installation Battery Cover

2.4GHz

Batteriefach 4x AA Batterien

Öffnen Sie das Batteriefach am boden Ihrer

Fernsteuerung. Befolgen Sie beim einlegen der

Batterien die bezeichneten Richtungen (+ / -) die

sich im inneren des Batteriefachs befinden.

Sender Anleitung / Transmitter Manual

Panneau de commande

Volant de direction

Gâchette d’accélération

compartiment de batterie

Inversion sens de Direction

LED d’allumage

Trim de Direction

Bouton d’appairage Bind

Inversion sens de l’ acceleration

Indicateur Tension de batterie

Réglage course de direction

Interrupteur ON/OFF Switch

Trim de l’Accélération

Spitzzange Pinzette Schmiermittel Schrauben

Sicherungslack

Sekundenkleber

Sechskant-

schlüssel

Kugeldifferential Fett (klar)

Molybdam Fett (schwarz)

Kreuzschlüssel

Karosserielochbohrer

Um exakte Löcher zu bohren.

(1mm bis 15mm) Löcher können gebohrt

werden.

Seitenschneider

Cuttermesser

Karosserieschere &

Feile

3000002

3000011

3000001

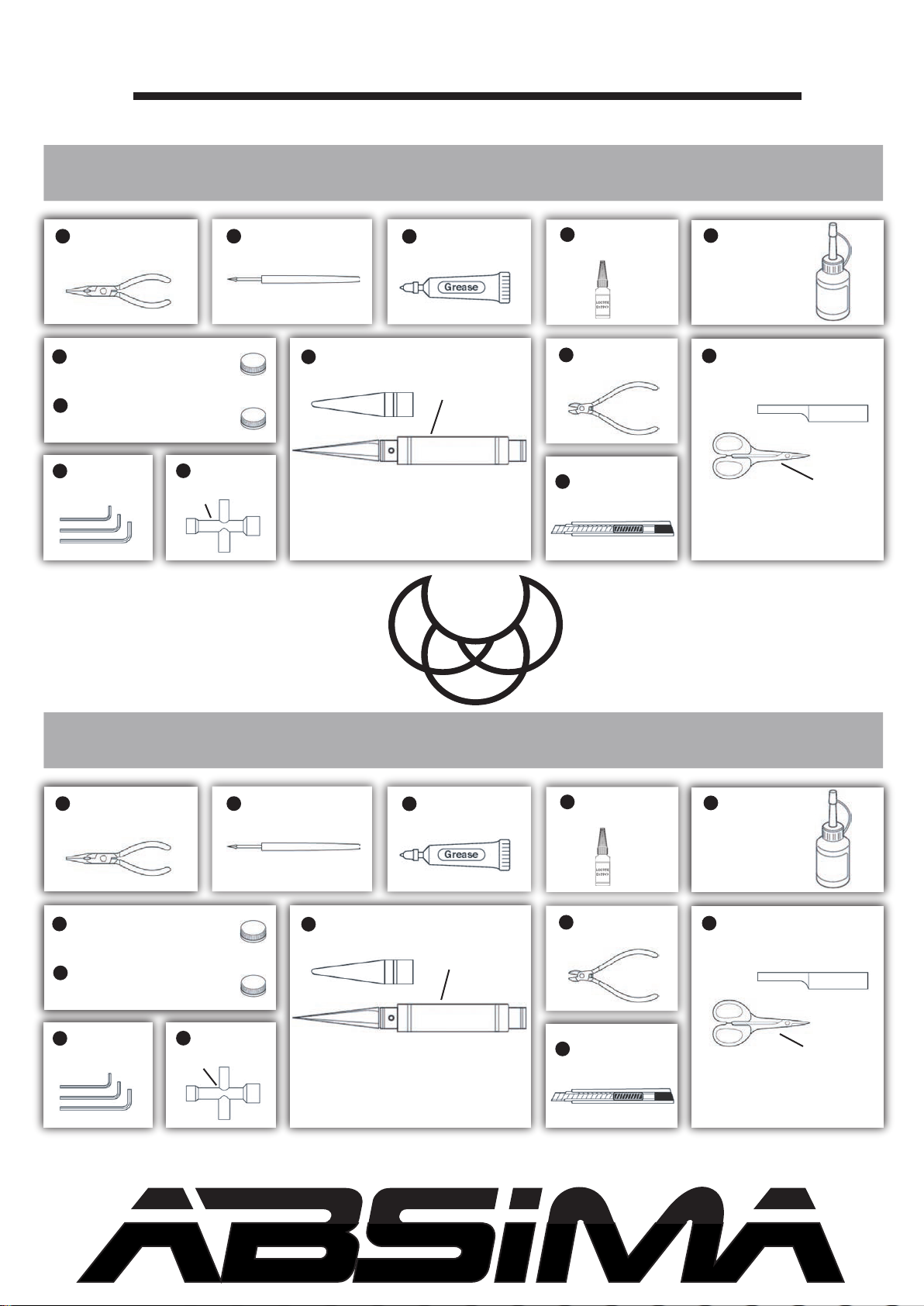

Tools required

Needie Nose Pllers Awi Grease Screw Cement Instant Glue

Hex Wrench

Ball differential Grease(Clear)

Molybdenum Grease(Black)

Hex Wrench

SP KINFE EDGE REAMER

No need to pre-drill precise holes

(1mm to 15mm)can be drilled

Wire Cutters

Sharp Hobby knife

ROUND CUTTER&SANDER

3000011

3000002 3000001

Benötigte Werkzeuge

Benötigtes Werkzeug / Tools required

oder Reifenkleber

1:10$Brushed$Crawler$Regler$$ $ $ $ $ 1:10$Brushed$Crawler$ESC$$ $ $ $ 1:10$Brushed$Crawler$ESC$

GERMAN:! ! ! ! ! ! ! ! ENGLISH! ! ! ! ! ! FRENCH!

Dauerbelastung:!Vorwärts!40A/Rückwärts!20A! ! Cont.!Amps:!Forward!40A/Backward:!20A! ! ! Courant!continu!:!Avant!40A!/!Arrière!20A!

Kurzzeitbelastung:!Vorwärts!180A/Rückwärts!90A! ! Peak!amps:!Forward!180A/Backward:!90A! ! ! Peak!de!courant!:!Avant!180A!/!Arrière!90A!

Batterie!Limit:!2S!Lipo!7.4V!/!6!Zellen!NiMH!7.2V!! ! ! ! Battery!limit:!2S!LiPo!7.4V!/!6!cells!NiMH!7.2V! ! ! Batterie!limite:!2S!LiPo!7.4V!/!6!cellules!NiMH!7.2V!

BEC:!2A/5V!

Der!Regler!kann!mit!NiMH!und!LiPo!Batterien! ! ! ! ! This!ESC!can!handle!NiMH!and!LiPo!batteries.!! ! ! Ce!variateur!est!compatible!avec!des!!batteries!NiMH!!

betrieben!werden.!ACHTUNG:!die!Einstellung!muss!! ! ! ! To!set!this!up!you!need!to!reposition!the!little!black! ! ou!LIPO.!Pour!le!régler!selon!votre!utilisation,!vous!devez!

Am!Regler!vorgenommen!werden!durch!versetzen! ! ! ! plugs!on!the!ESC.!Also!the!mode!could!be!changed!! ! recaler!le!petit!cavalier!noir!pour!changer!de!mode!entre!

der!schwarzen!Stecker.!Außerdem!kann!der!Regler!! ! ! ! from!Crawler!to!Boat.! ! ! ! ! Crawler!ou!bateau.!

von!Crawler!auf!Boot!Modus!umgestellt!werden.!

„Low!Voltage“!Cutt-Off:! ! ! ! ! ! ! „Low!Voltage“!cutt-off:! ! ! ! ! „Tension!faible“!coupure!automatique!:!

Wenn!die!Batteriespannung!abfällt,!aktiviert!der!! ! ! ! If!the!voltage!oft!he!battery!pack!is!too!low,!the!ESC! ! Si!la!tension!de!la!batterie!devient!trop!faible,!le!variateur!

Regler!den!Schutzmodus!(LiPo!bei!6.5V).!In!diesem!! ! ! ! will!enter!the!protection!mode!(LiPo!at!6.5V).!In!this! ! entrera!en!mode!protection!(LIPO!à!6,5V),!dans!ce!cas!la!

Fall!wird!die!Leistung!auf!50%!reduziert.!Laden!Sie!die!! ! ! ! case!the!car!reduce!speed!to!50%.!Please!charge!the!!! ! vitesse!de!la!voiture!sera!réduite!de!50%.!Merci!de!!

Batterie!vor!dem!weiteren!Gebrauch!um!Beschädigungen!! ! ! battery!to!avoid!any!demage.! ! ! ! recharger!votre!batterie!ou!la!remplacer.!

zu!vermeiden.!!!!

„Over-Heat“!Protection:! ! ! ! ! ! ! „Over-Heat“!protection:! ! ! ! ! „Surchauffe!protection“!:!

Hat!der!Regler!eine!Temperatur!von!100°!erreicht,!aktiviert! ! ! When!the!temparature!of!the!ESC!is!higher!than!100°! ! Lorsque!la!température!du!variateur!atteint!les!100°Deg,!

sich!automatisch!der!Überhitzungsschutzmodus.!Das!! ! ! ! the!ESC!will!cut!off!the!output!power.!If!the!ESC!cools!!! ! La!variateur!entrera!en!mode!protection!en!coupant!!

Fahrzeug!bleibt!stehen!und!die!rote!LED!blinkt.!Nach!einer! ! ! down!to!80°!the!output!power!is!recovered!to!normal!! ! l’alimentation.!Dés!que!le!variateur!atteindra!les!80°Deg,!!

Abkühlung!auf!80°!kann!das!Fahrzeug!weiter!bewegt!werden.! ! ! state.! ! ! ! ! ! ! Alors!le!fonctionnement!redeviendra!normal.!

„Signal!Lost“!Protection:! ! ! ! ! ! ! „Throttle!Signal!Loss“!Protection:! ! ! ! „Perte!de!signal!„!Protection!:!

Der!Regler!schaltet!automatisch!ab,!wenn!das!Funksignal!!! ! ! The!ESC!will!cut!off!the!output!power!if!the!throttle! ! Le!variateur!coupera!l’alimentation!si!le!signal!du!!

verloren!geht.!Trotzdem!wird!empfohlen,!die!Failsave-! ! ! ! signal!has!been!lost.!The!„fail!save“!function!of!the! ! transmetteur!est!perdu.!Cette!focntion!de!sécurité!„fail-safe“!

Funktion!an!Ihrer!Fernsteuerung!zu!aktivieren.!! ! ! ! ! Radio!system!is!strongly!recommended!tob!e!activated.! ! De!la!radio!est!fortement!recommandée!à!être!activée.!

!Dieser!spezielle!Crawler-Fahrtenregler!verfügt!über!ein!! ! ! ! This!Crawler-ESC!uses!„single!click“!system.!If!you!move! ! En!mode!Crawler,!le!variateur!fonctionne!en!mode!„!direct“,!!

„Single-Click“!System.!Wenn!Sie!den!Gashebel!von!Vorwärtsfahrt! ! ! the!throttle!stick!from!forward!zone!to!backward!zone,!! ! c’est!à!dre!que!si!vous!activez!la!gachette!de!marche!avant!!

nach!Rückwärtsfahrt!bewegen,!reagiert!das!Fahrzeug!sofort!auf!diesen! ! the!car!will!go!backward!immediately!with!100%!! ! en!marche!arrière,!la!voiture!passera!directement!en!marche!!
