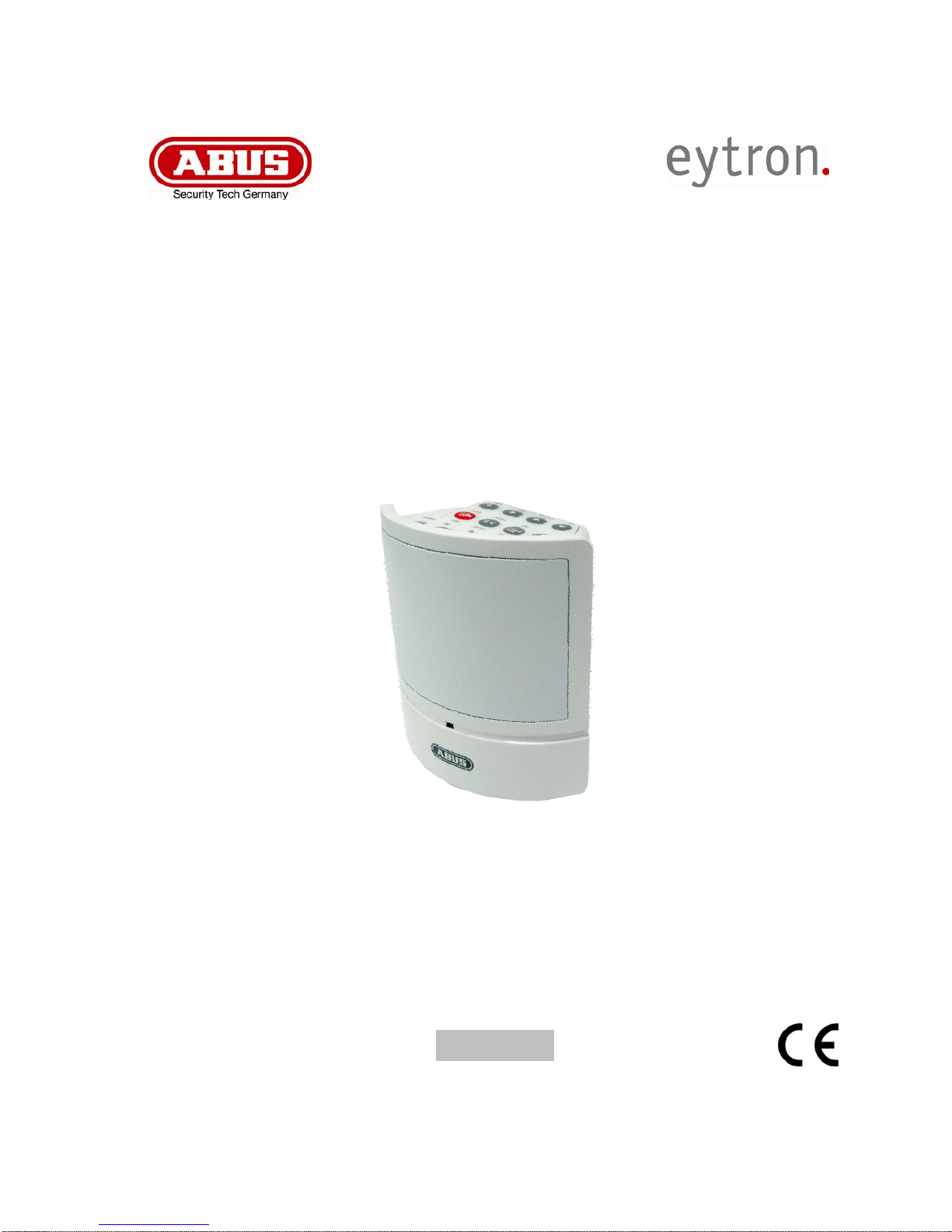

Abus TV8500 User manual

Mini-Camrekorder im
PIR-Gehäuse
BENUTZERHANDBUCH
User Guide......................................20
Guide de l’utilisateu.........................39
Handleiding .....................................59
Brugervejledning .............................78
Version 1.0 09/2008
TV8500

2
Inhalt
1. Vorwort..................................................................................................................................3
2. Sicherheitshinweise.............................................................................................................4
3. Lieferumfang.........................................................................................................................5
4. Übersicht...............................................................................................................................6
5. Installation.............................................................................................................................7
6. Bedienung.............................................................................................................................8
6.1 Tastenfunktionen ..............................................................................................................8
6.2 Inbetriebnahme .................................................................................................................9
6.3 Liveansicht ........................................................................................................................9
6.4 Aufnahmeansicht ............................................................................................................10
6.4 Wiedergabeansicht .........................................................................................................11
6.4.1 Normale Wiedergabe................................................................................................11
6.4.2 Ereigniswiedergabe..................................................................................................12
6.4.3 Wiedergabe am PC..................................................................................................12
7. Systemeinstellungen..........................................................................................................13
7.1 Hauptmenü .....................................................................................................................13
7.2 Datum / Uhrzeit Setup.....................................................................................................13
7.3 Bewegungserkennung Menü ..........................................................................................14
7.3.1 Sensorbereich ..........................................................................................................14
7.3.2 Empfindlichkeit .........................................................................................................14
7.4 Manuelle Aufnahme ........................................................................................................15
7.5 Zeitplan Aufnahme..........................................................................................................15
7.5.1 Zeitplan Einst............................................................................................................16
7.5.2 Sensoraufnahme......................................................................................................16
7.5.3 Daueraufnahme........................................................................................................17
7.6 Kartenoptionen................................................................................................................17
7.7 System Status.................................................................................................................18
7.8 Start Setup ......................................................................................................................18
7.9 Werkseinstellungen.........................................................................................................18
8. Technische Daten...............................................................................................................19
8.1 Aufnahmedauer ..............................................................................................................19

3
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Mini-Camrekorders im Passiv-Infrarot-Gehäuse.
Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik
gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und
nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen
und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren
Fachhändler.
Dieser Mini-Camrekorders im PIR-Gehäuse eignet sich ideal zur verdeckten Überwachung
von Objekten. In dem unauffälligen PIR-Gehäuse zeichnet der Mini-Camrekorder die Bilder der
eingebauten 1/3“ SONY SUPER HAD CCD Farbkamera auf einer handelsüblichen
SDHC- Karte auf. Die Daten werden im MPEG4-Format gespeichert und können mit einem
Standard Videoplayer am PC, wie dem Windows Media Player, sofort wiedergegeben werden.
Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien. Weisen Sie Ihren
Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.
© ABUS Security-Center, September 2008
Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung
korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center die Haftung für einen
Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung
verursacht wurde, oder von dem behauptet wird, dass er dadurch entstanden ist. Der Inhalt
dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

4
2. Sicherheitshinweise
Der Kontakt des Mini-Camrekorders im PIR-Gehäuse nebst angeschlossenen Komponenten
mit Feuchtigkeit, z.B. in Kellerräumen u. ä. ist unbedingt zu vermeiden. Eine andere
Verwendung als die beschriebene kann zur Beschädigung dieses Produkts führen. Darüber
hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden.
Das Gerät ist über ein Netzteil für den Betrieb am öffentlichen Stromnetz mit 230 Volt / 50 Hz
Wechselspannung geeignet.
Das gesamte Produkt darf nicht geändert, geöffnet bzw. umgebaut werden. Der Anschluss an
das öffentliche Stromnetz unterliegt länderspezifischen Regelungen. Bitte informieren Sie sich
darüber im Vorfeld.
Zur Vermeidung von
Bränden und
Verletzungen beachten
Sie folgende Hinweise:
•Befestigen Sie das Gerät
sicher an einer trockenen
Stelle im Haus.
Sorgen Sie für eine
ausreichende Belüftung.
•Setzen Sie das Gerät
keinen Temperaturen
unterhalb von 5°C, bzw.
über 40°C aus.
•Das Gerät wurde nur für
die Innenanwendung
gebaut. Die maximale
Luftfeuchtigkeit darf 80%
nicht übersteigen (nicht
kondensierend).
•Führen Sie alle Arbeiten im
spannungsfreien Zustand
durch.
Bitte beachten Sie
folgende
Vorsichtsmaßnahmen,
damit Ihr Gerät
einwandfrei
funktioniert:
•Der Mini Camrekorder im
PIR-Gehäuse wird über ein
Netzteil mit 12V Gleich-
spannung oder 4x AA
Batterien versorgt.
•Das Gerät sollte über eine
separat abgesicherte
Leitung mit dem 230V AC
Hausnetz verbunden
werden.
Die Anschlussarbeiten an
das Hausnetz unterliegen
länderabhängigen
Bestimmungen.
Allgemeines:
Durch unsachgemäße oder
unsaubere Installations-
arbeiten kann es zu
Störungen und schlechter
Bildqualität kommen.
Lesen Sie sich daher diese
Anleitung genau durch und
achten Sie bei der Installation
der Anlage auf die genaue
Bezeichnung der
verwendeten Leitungen und
Komponenten.
Technische Änderungen
jederzeit vorbehalten.

5
3. Lieferumfang
Mini-Camrekorder im PIR-Gehäuse
Netzteil
Wandhalter
Videokabel
Installationsanleitung

6
4. Übersicht
•All-in-one Lösung zur verdeckten Überwachung:
1/3“ SONY SUPER HAD CCD Farbkamera und Digitalrekorder im PIR Gehäuse
•Hohe Auflösung von 640 x 480 Pixel bei der Aufnahme
•Automatische Bildverbesserung durch automatischen Weissabgleich (AWB) und
automatischer Verstärkerregelung (AGC)
•Manuelle und Zeitplangesteuerte Aufnahme (Bewegungserkennung / Dauer)
•Einfache Suche nach Datum/Uhrzeit
•Aufzeichnung auf eine handelsübliche SDHC-Karte
•OSD-Anzeige (On-Screen-Display) von Zeit, Datum, Status und Modus
•1 Videoausgang
•Netz- oder Batteriebetrieb möglich

7

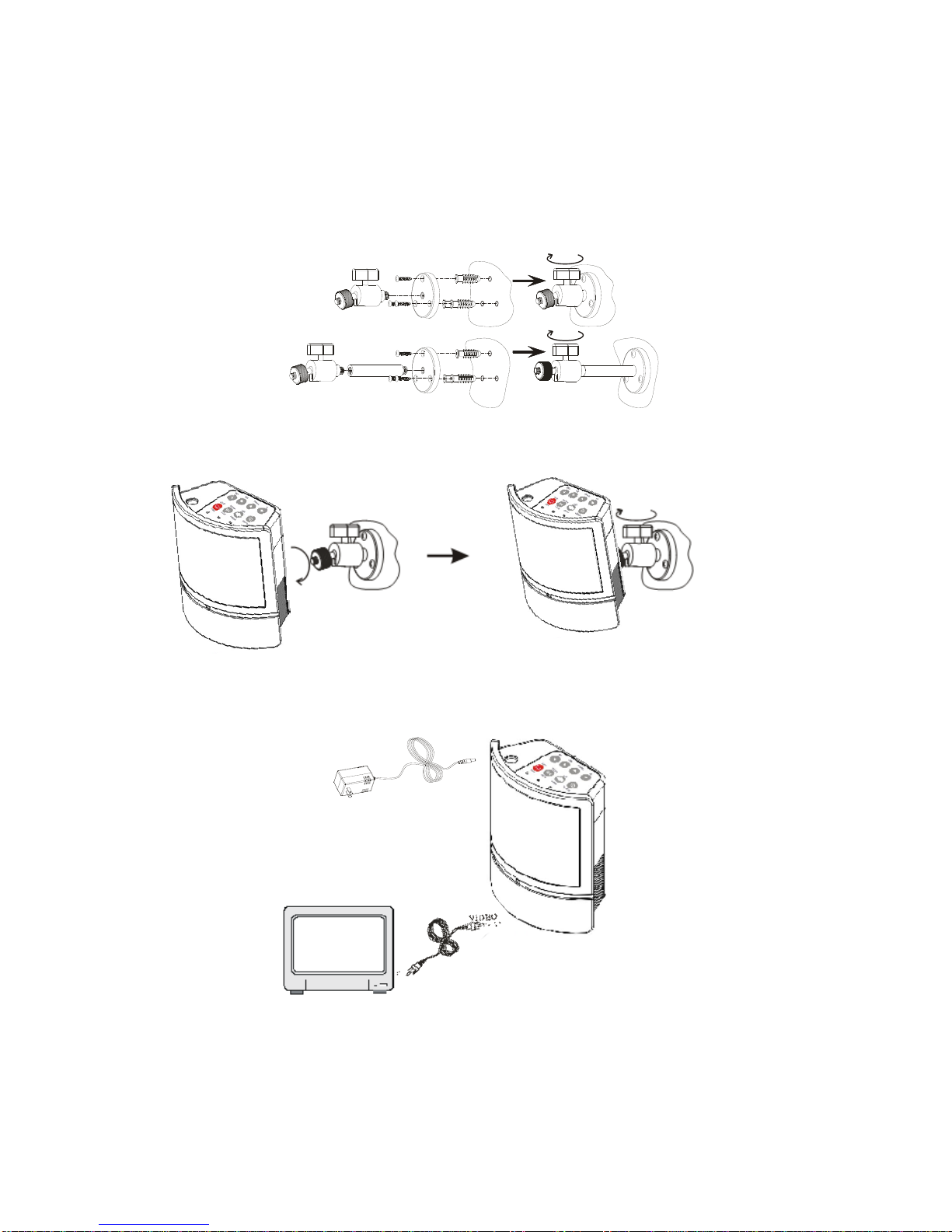

5. Installation
Bitte beachten Sie folgende Anweisungen zur korrekten Installation:
Wandhalterung:
Befestigung der Kamera:
Videoausgang und Netzteil:

8
6. Bedienung

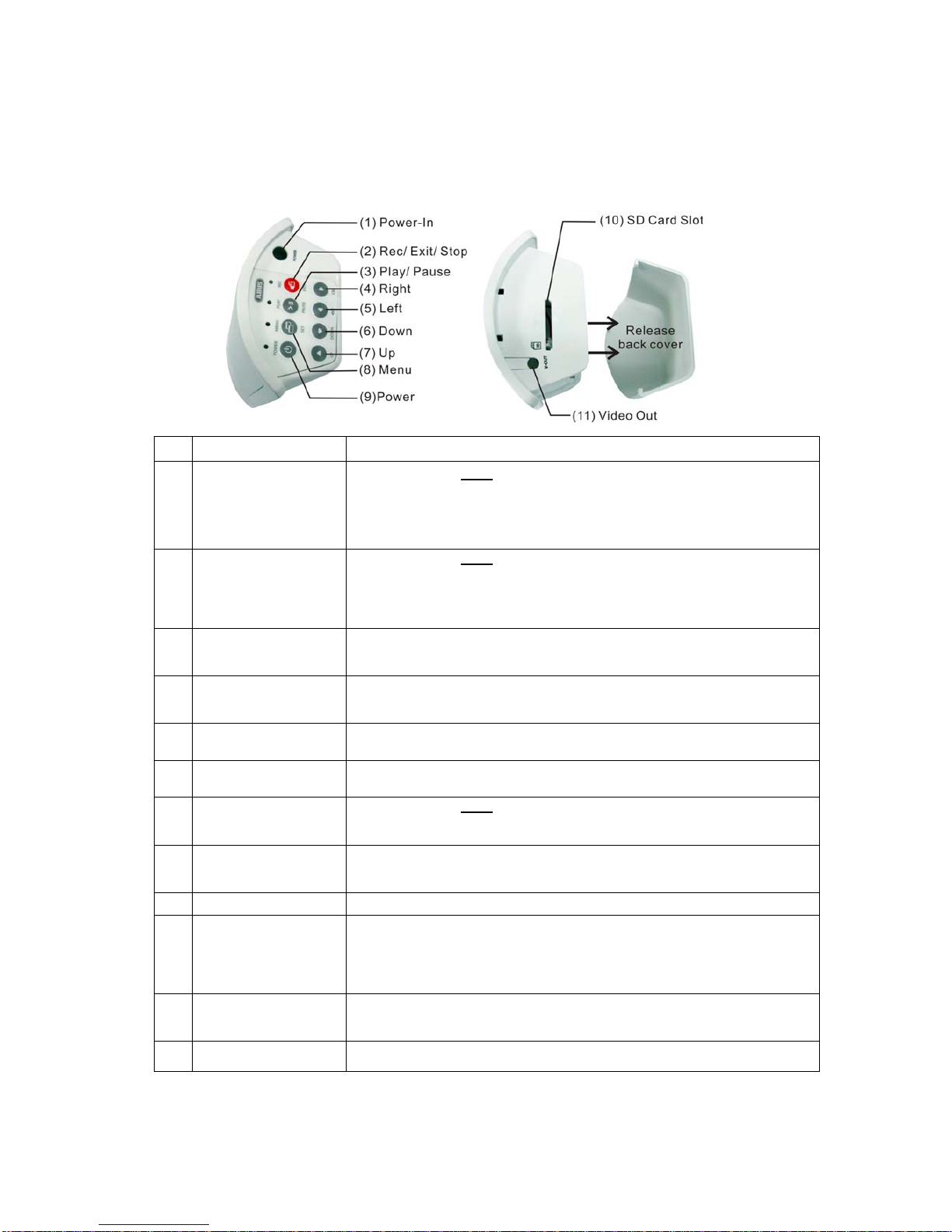

6.1 Tastenfunktionen
(1) Power Input Hier können Sie das mitgelieferte 12V DC Netzteil anschließen.
(2) Rec/ Exit/ Stop
Leuchtet die LED grün, befindet sich der Rekorder im Aufnahmemodus.
Durch betätigen können Sie eine Aufnahme abbrechen oder manuelle
Aufnahme starten.
Wenn Sie sich im Menü befinden, können Sie mit dieser Taste das Menü
verlassen.
(3) Play/ Pause
Leuchtet die LED grün, befindet sich der Rekorder im Wiedergabemodus.
Mit dieser Taste können Sie die Wiedergabe von bisher aufgezeichneten
Daten starten. Während der Wiedergabe können Sie diese durch
Betätigen pausieren. Durch erneutes Betätigen wird die Wiedergabe
fortgesetzt.
(4) Right Button Menü: Einstellungswert vermindern
Wiedergabe: Rückwärtsspulen
Wiedergabe pausiert: Einzelbild rückwärts
(5) Left Button Menü: Einstellungswert erhöhen
Wiedergabe: Vorwärtsspulen
Wiedergabe pausiert: Einzelbild vorwärts
(6) Down Button Menü: Nach unten navigieren
Liveansicht:: Lautstärke vermindern
(7) Up Button Menü: Nach oben navigieren
Liveansicht: Lautstärke erhöhen
(8) Menu/ Set Button Leuchtet die LED grün, befindet sich der Rekorder im Menü.
Menü: Bestätigen oder Untermenü öffnen
Liveansicht: Hauptmenü öffnen
(9) Power Button AN / AUS Schalter: Halten Sie den Knopf für einige Sekunden gedrückt
um den Rekorder ein- bzw. auszuschalten.
Leuchtet die rote LED befindet sich der Rekorder im Betrieb.
(10) SD Card Slot SD-Karten Einschub
Blinkende rote LED
* Schnelles Blinken: SD-Karte nicht eingelegt / SD-Karten Kapazität
erreicht/ SD-Karte ist fehlerhaft/ SD-Karte schreibgeschützt (nur lesen
möglich)/ SD-Karte nicht eingelegt und Wiedergabe-Modus aktiviert
* Wiederholtes Leuchten: Aufnahme aktiviert.
Warnung!
Wenn die LED sehr schnell blinkt, betätigen Sie den <Enter> Knopf um den
Alarm zu deaktivieren.
(11) Video Out Video Ausgang
Oberseite Unterseite

9
6.2 Inbetriebnahme
Um den Mini-Camrekoder im PIR-Gehäuse AN / AUS zu schalten, halten Sie die
Einschalttaste für min. 5 Sekunden gedrückt.
Die Menüsprache ist im Auslieferungszustand Englisch. Um die Sprache zu ändern
wählen Sie im Hauptmenü den Menüpunkt POWER ON SETUP. Stellen Sie hier
die gewünschte Sprache ein.
Nach dem erfolgreichen Prüfvorgang wechselt der Rekorder in die Liveansicht. Sollte im
Zeitplan eine Aufnahme programmiert sein, wird in den Aufnahmemodus gewechselt.
Während der Aufnahme blinkt die REC LED langsam.
Wird das Symbol angezeigt, wurde die SD-Karte vom Rekorder richtig erkannt und
arbeitet normal. Kann die SD-Karte nicht gelesen werden, blinkt die REC LED rot.
In diesem Falle formatieren Sie bitte die SD-Karte neu.
Ist der Schreibschutz der SD-Karte aktiviert, ist es nur möglich gespeicherte Daten
wiederzugeben, eine Aufzeichnung ist nicht möglich.
Nach einem Stromausfall kehrt der Rekorder in den Aufnahme Modus zurück.
Hinweis
Entfernen Sie niemals die SD-Karte während des Startvorgangs. Dies kann zu einer
dauerhaften Beschädigung der enthaltenen Daten führen.

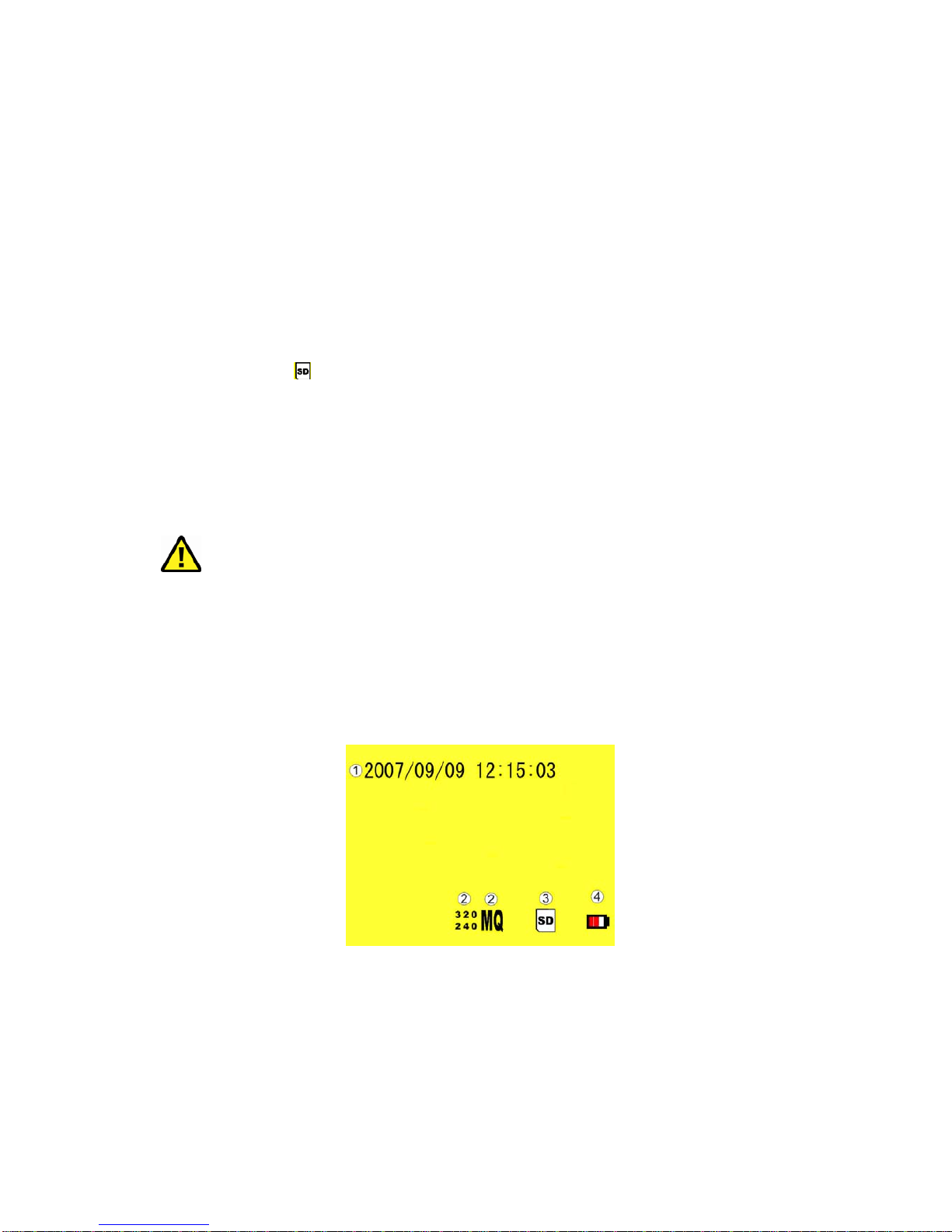

6.3 Liveansicht
Die Liveansicht ist die Standardeinstellung nach Systemstart.
Haben Sie den Videoausgang des Mini-Camrekorders im PIR-Gehäuse mit einem Monitor
verbunden, können Sie die Livebilder der Kamera am Monitor betrachten. Dabei werden
folgende Informationen angezeigt:

10
Zeigt das eingestellte Datum und die Uhrzeit an.
Zeigt die Aufnahmeeinstellungen an:
Zeigt die eingestellte Aufnahmeauflösung an
Zeigt die eingestellte Aufnahmequalität an
Zeigt den Status der SD-Karte an:
SD-Karte wurde nicht eingelegt oder SD-Karte kann nicht erkannt werden
SD-Karte wird geprüft
SD-Karte wurde richtig erkannt
SD-Karte wird beim Erreichen der Kapazität überschrieben
Zeigt den Batteriestatus an:
100% Batterieleistung
60% Batterieleistung
30% Batterieleistung
Batterie ist leer und muss geladen werden
Hinweis
Ist keine SD-Karte eingelegt, steht nur die Liveansicht zur Verfügung.

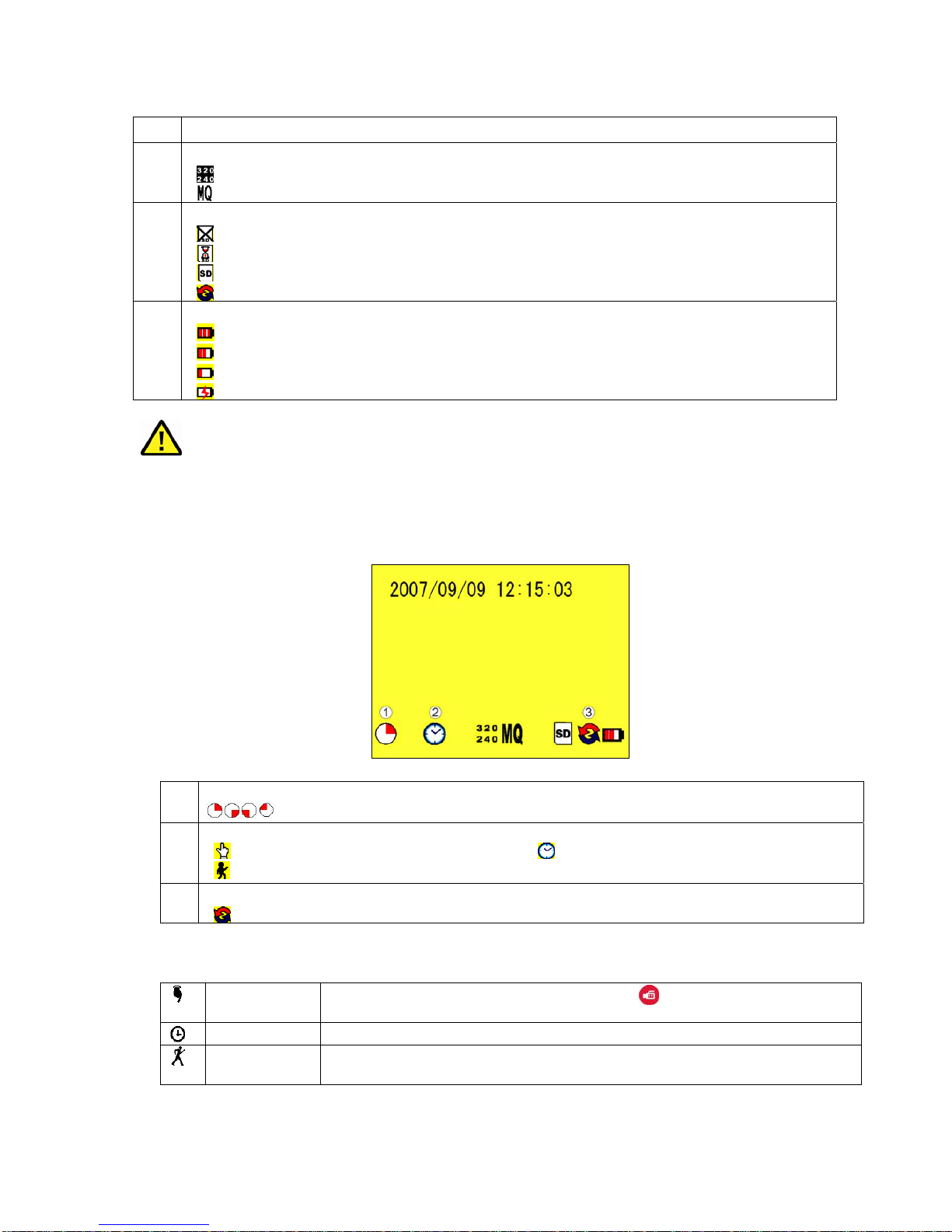

6.4 Aufnahmeansicht

Aufzeichnungsstatus:
Rekorder zeichnet Daten auf
Aufzeichnungsmodi:
Manuelle Aufzeichnung Zeitplangesteuerte Aufzeichnung
Bewegungserkennung
Aufzeichnungsinfo:
Überschreiben aktiviert
Es stehen 3 verschiedene Aufnahmetypen zur Auswahl:
Manuell Drücken Sie in der Liveansicht die Taste um die Aufnahme zu
starten.
Dauer Hier wird ununterbrochen das Kamerabild aufgezeichnet.
Bewegungs-
erkennung
Erkennt der Rekorder Bewegung im Kamerabild, startet die
Aufzeichnung.
