Action AT-2200HD User manual

AT-2200HD
PRODUCT MANUAL
COLOR LCD MONITORCOLOR LCD MONITOR

Table
Instruction of knobs and buttons operationr-------------------------------------------- 2
Rear panel function sketch map---------------------------------------------------------- 3
Signal Formats---------------------------------------------------------------------------------4
Functional menu------------------------------------------------------------------------------5
Color calibration setting-------------------------------------------------------------------- 6
Scaling setting-------------------------------------------------------------------------------- 7
Scan mode------------------------------------------------------------------------------------ 8
Mark aspect----------------------------------------------------------------------------------- 9
Safety Setting--------------------------------------------------------------------------------10
Mark-line Options--------------------------------------------------------------------------- 11
Embedded Audio---------------------------------------------------------------------------12
Wave Form------------------------------------------------------------------------------------13
False colors setting ----------------------------------------------------------------------- 14
-
Color Only-------------------------------------------------------------------------------------15

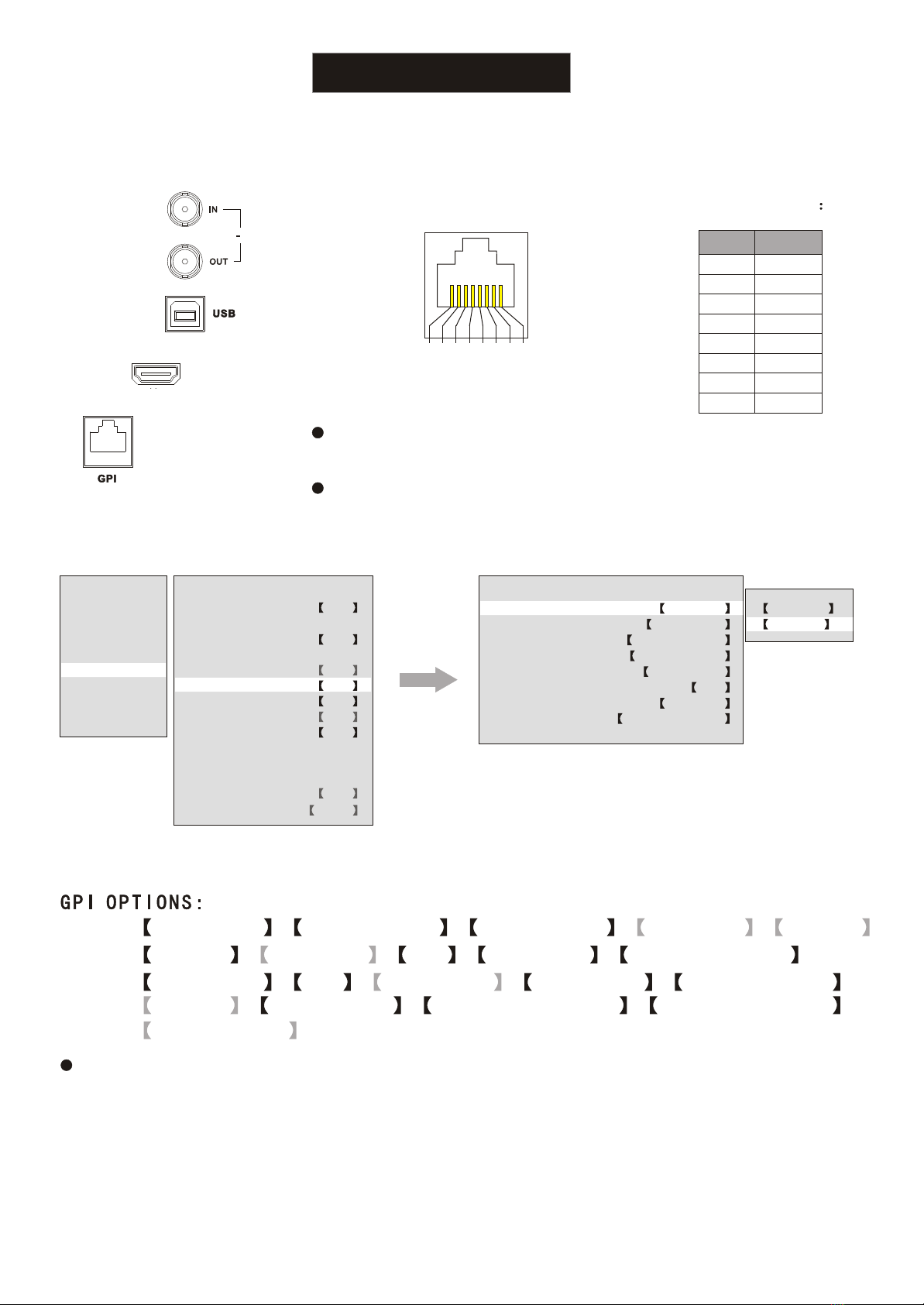

GPI connection -----------------------------------------------------------------------------16
Language-------------------------------------------------------------------------------------17
Menu duration-------------------------------------------------------------------------------18
Text color--------------------------------------------------------------------------------------19
Device information------------------------------------------------------------------------- 20
Restore Setting-------------------------------------------------------------------------------21
Accessaries---------------------------------------------------------------------------------- 25
Malfunction detect------------------------------------------------------------------------ 26
Power input----------------------------------------------------------------------------------- 22
Complete set-up----------------------------------------------------------------------------24
Specification---------------------------------------------------------------------------------23
Front panel function sketch map----------------------------------------------------------1

1

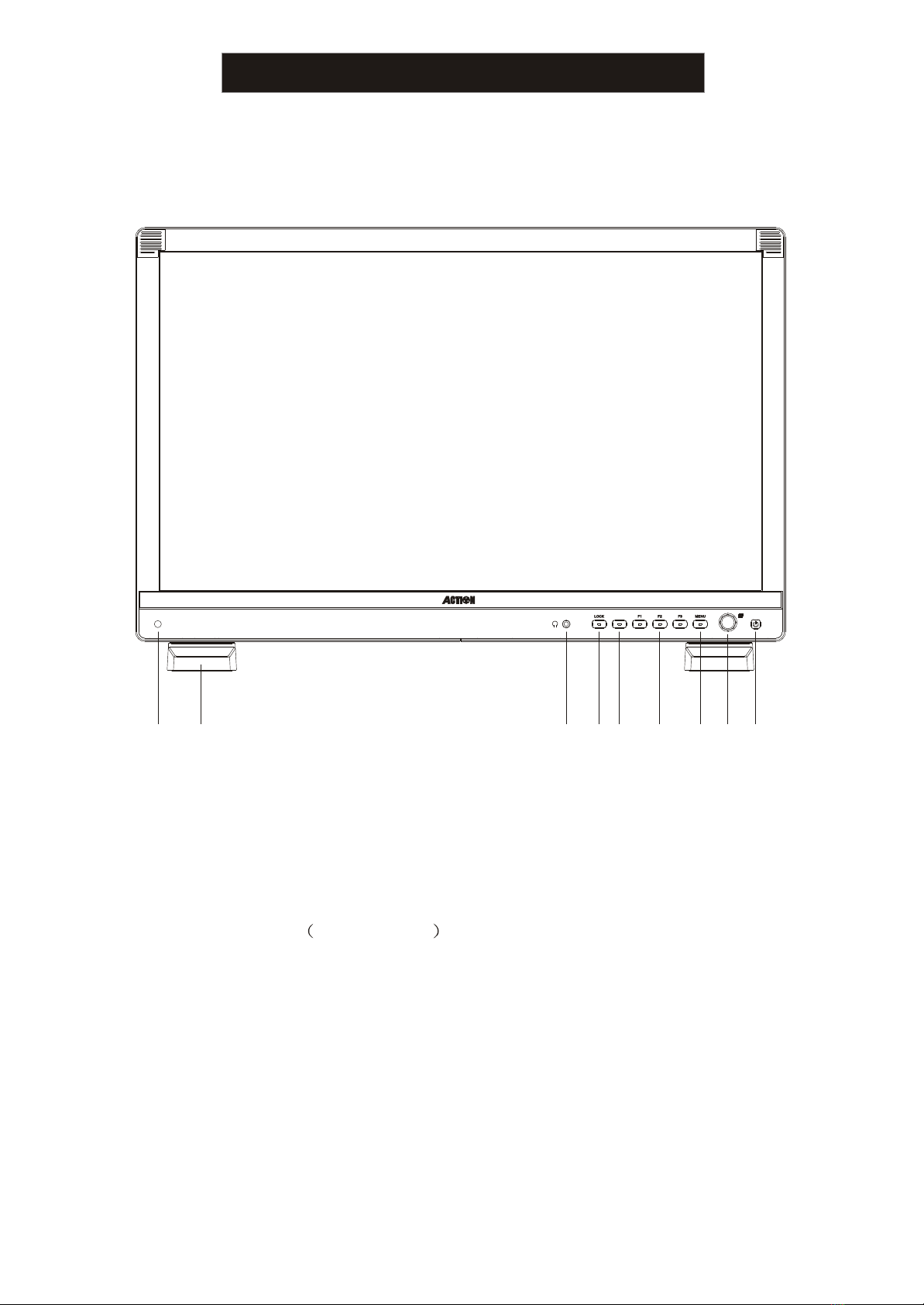

Front panel function sketch map
1 Power indicator
8 Table bracket
2 Multiple functions Knob / key
3 Main menu
9 Auto backlight
7 Headphone jack
6 Status lock/unlock / Esc
5 Input source option keys
4 Shortcut keys user-defined
1
2
À ص ñÀ ص ñ
34567
8
9
SOURCE

2
Instruction of knobs and buttons operationr
Press key SOURCE ,switch among selecting input signal formats.
4. SOURCE input signal source switch key
Please see page 8 for the more setting of video input format.
Sharpness
Saturation
Contrast
Brightness
Volume
Image adjustment menu
2. Multiple functions Knob / key
get the menu of Image adjustmentPress the key to .
key to .select the item based on your demand
the knob to enter the main menu ,and pTurn ress the
the knob to adjust theTurn image parameter.
Press key to work as confirmation key when operating the main menu.
3. MENU main menu key
Press key MENU to get the main menu.
the knob to change the function in the main menu.Turn
F1~F3 is the system default shortcut key , the functions as below
5. Shortcut keys
F1----WAVE FORM F2---- FALSE COLORS F3---- MARK
The former setup will be invalid after you set up the Fast Key for a new function,
please see to Page 10 for more setting about Short-cut Key.
Press the Short-cut Key repeatedly to cycle in the options.
it again ,he monitor can switch between Working---Standby the loudspeakers closes
automatically.
1. ower switch keyP
Press the key for 3 second,the monitor will turn off to Standby,press
À ص ñÀ ص ñ
6. ESC/LOCK Lock up buttons and knobs
LOCKPress the button ESC/ and hold it for three seconds, it will show KEY LOCK
On on the screen, and the green light on front panel will turn on, it means LOCK UP
function is open.
In stated of LOCK UP, all the buttons and knobs are invalid. It will still keep LOCK UP
state, even though restart the power.
In state of LOCK UP function, press ESC/LOCK button and hold it for three seconds,
it will show KEY LOCK OFF on the screen, it means unlocked.
During the menu operation, press ESC/LOCK button to exit menu.

3

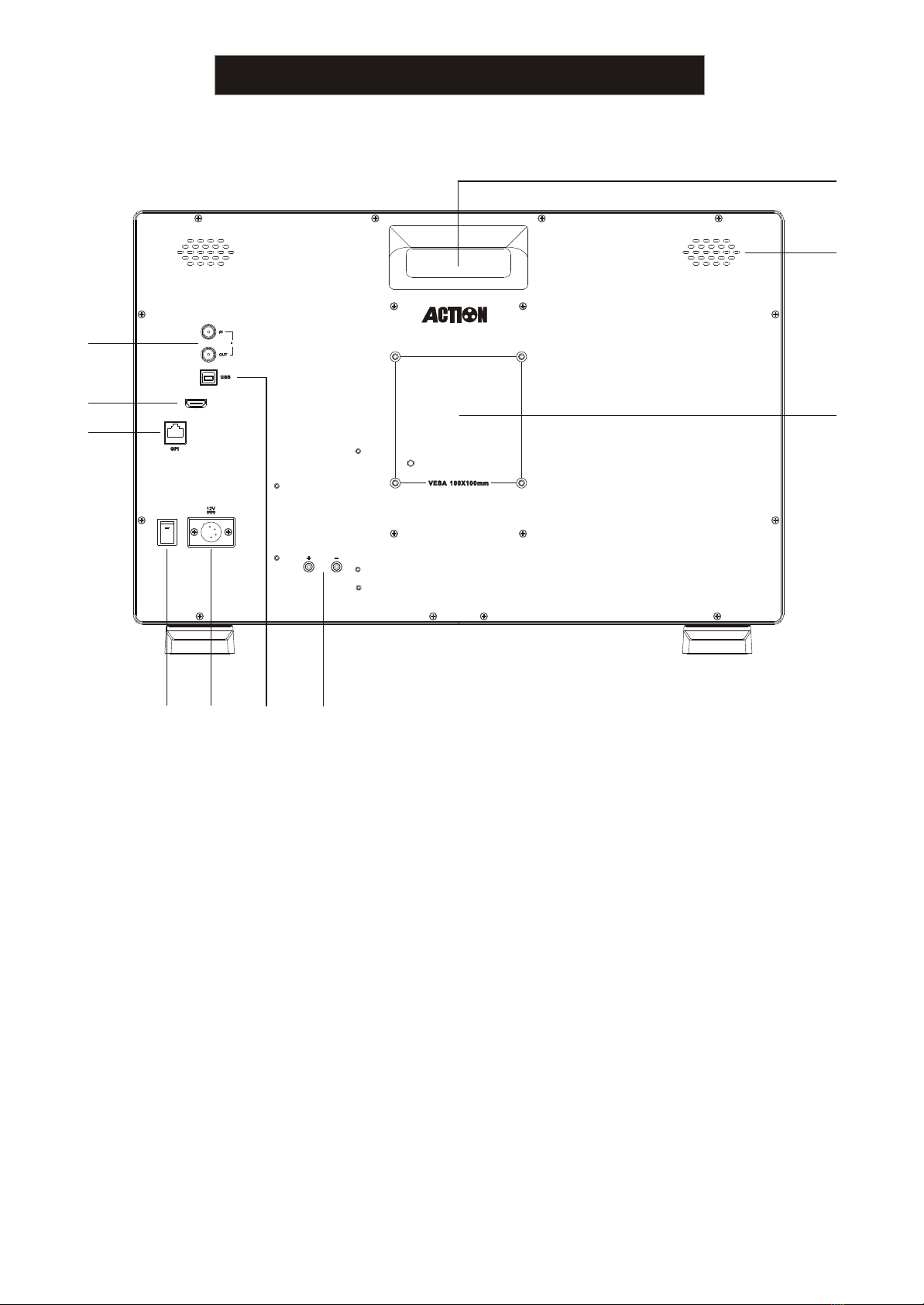

Rear panel function sketch map
18 HDMI input
13 Install Battery adaptor
12 VESAmounting hole
19 3G/HD/SD-SDI I/O
16 Power switch
17 GPI control port
10 Handle
14 Soft port
ware updates
11 Speakers
15 DC 12V power input
10
12
13
À ص ñ
À ص ñ
11
3G SDI3G SDI
HDMIHDMI
141516
17
18
19

4
Signal format
Format
SD-SDI
HDMI 1080/24p/24psf/25p/30p/50i/60i/50p/60p
720/50p / 60p 480i / 480p 576i / 576p
HD-SDI
480i / 576i
1080/24p / 24psf / 25p / 30p / 50i / 60i
720/50p / 60p
1080/ 50p / 60p
Video Signal
3G-SDI

5

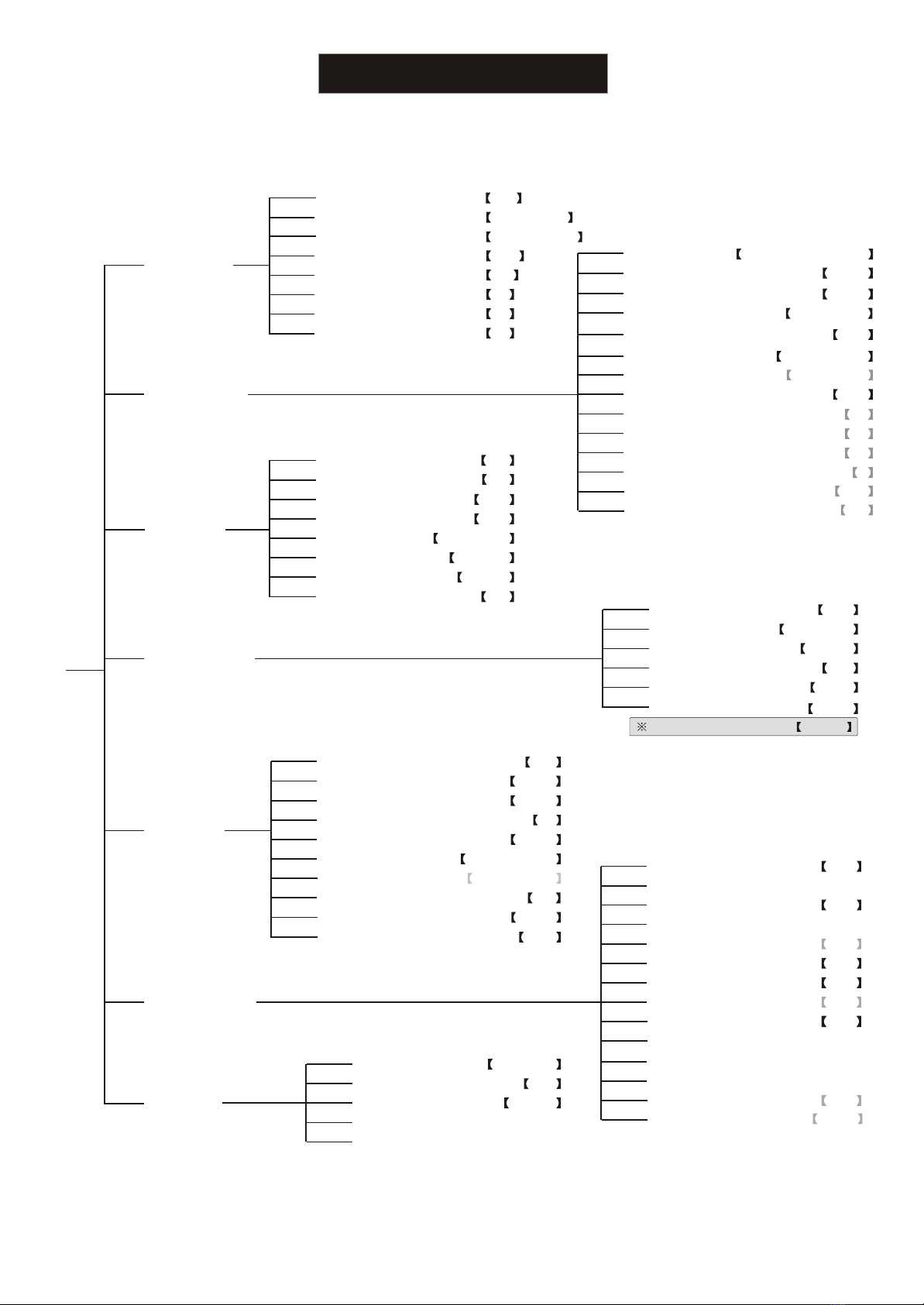

Functional menu
Remark:the function in grey word can not work
FUNCTIONS
SYSTEM
LANGUAGE ENGLISH
SYSTEM INFOR
OSD TIME 30S
TEXT COLOR WHITE
SYSTEM RESTORE
CURRENT
SATURATION 32
CONTRAST 20
BRIGHTNESS 32
COLOR -TEMP D65
CALIBARATION
ITU-R BT.709
FORMAT NO SIGNAL
SOURCE SDI
GAMMA 2.4
IMAGE ADJ.
MARKER
MARK ON
SAFETY1
ASPECT 4:3
MARK BG TRANSLU.
LINE COLOR
WHITE
LINE WIDE MIDDLE
CENTER ON
95%
SAFETY2 80%
WAVE FORM
POSITION
DISP BG BLACK
SCALE UNIT IRE
WAVE FORM OFF
OVER LIMIT 100%
UNDER LIMIT 0%
RIGHT-UP
AUDIO
CALIBRATIONS ON
CHANNEL DISPLAY AUTO
RIGHT CHANNEL AUTO
DISPLAYTRPY HORIZONTAL
LEFT CHANNEL AUTO
UNDER LIMIT -18dB
OVER LIMIT -6dB
POSITION
SOURCE SDI
VOLUME 15
LEFT-DOWN
FUNCTIONS
Waveform options is only LUMIN.
TALLY & UMD
COLOR ONLY OFF
HV DELAY OFF
BATTERY CHECK OFF
F KEY SETTING
FALSE COLORS
OFF
PEAKING FOCUS
OFF
TIME CODE OFF
FREEZE OFF
OFF
GPI CONTROL
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
OFF
CVBS SELECT CVBS
SCALING AUTO
COLOR-TEMP
BRIGHTNESS
CONTRAST
SATURATION
SHARPNESS
D65
32
20
32
3
LUMINACE
CALIBRATION
STANDARD
ITU-R BT.709
GAMMA 2.4
DISPLAY RANGE
STANDARE
IMAGE ADJ OFF
AUTO BACKLIGHT OFF
INPUT RANGE LIMITED2(64-1023)
SAMPLE FORM AUTO

6

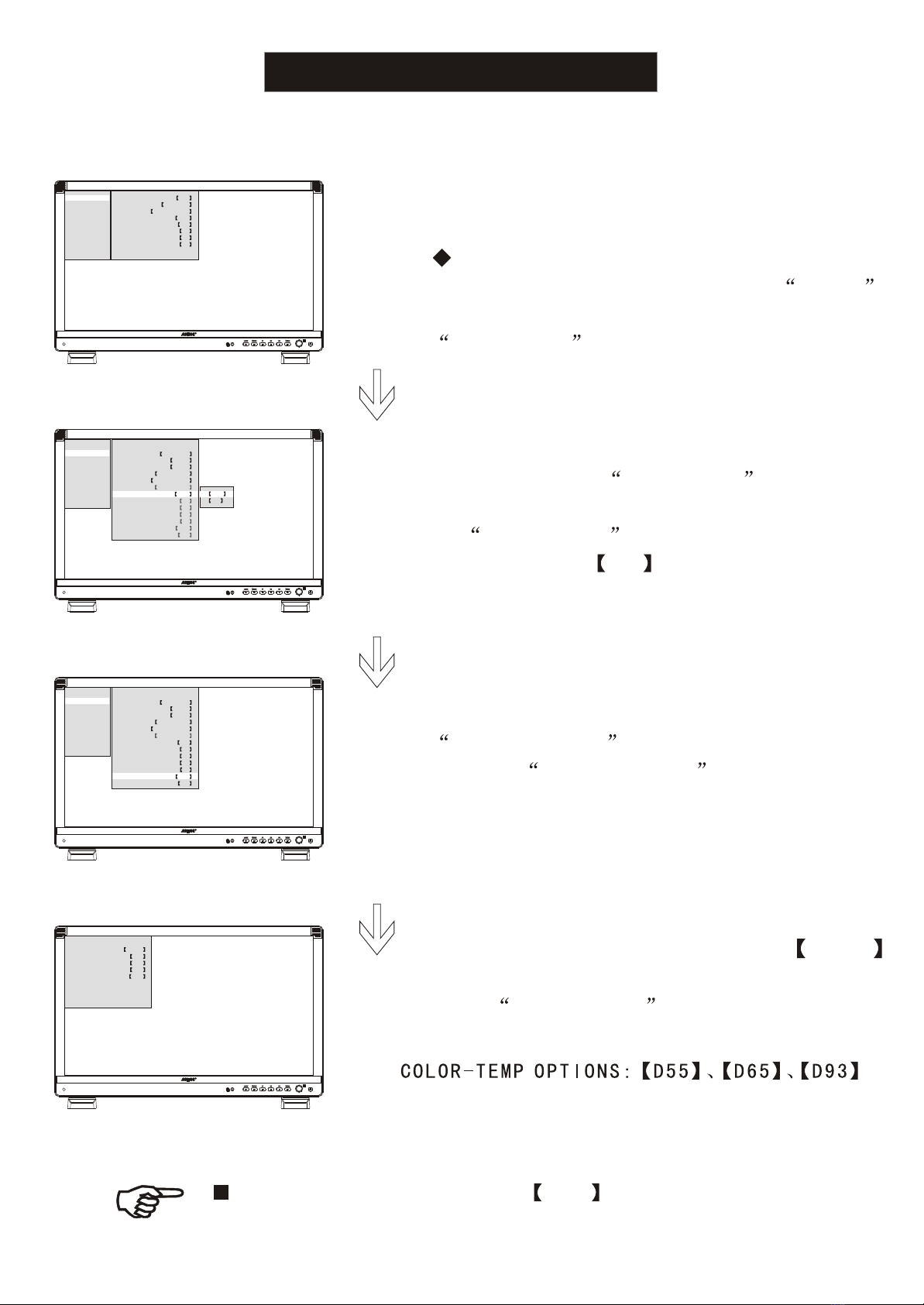

Color Calibration Setting
After entering IMAGE ADJ inter-
face, turn the (MENU) knob to select
the IMAGE ADJ. and press the knob to
turn the setting ON .
Press the (MENU) knob to enter the
main menu,turn the knob to select MENU ,
and then press the knob to enter the
IMAGE ADJ interface.
Turn the (MENU) knob to select USER ,
press it again to confirm,and turn the knob to
select R G B-GAIN for adjusting.
DEVICE SYSTEM DEFAULT OFF
OFF
ON
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
COLOR-TEMP USER
R-GAIN 256
RETURN
G-GAIN 256
B-GAIN 256
COPY-CT. D65
Turn the (MENU) knob to select the
COLOR-TEMP. and press the knob to
enter the COLOR-TEMP. Interface.
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP
D65
RETURN
SCALING AUTO
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE
STANDARD
IMAGE ADJUST OFF
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP
D65
RETURN
SCALING AUTO
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE
STANDARD
IMAGE ADJUST ON
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2

7

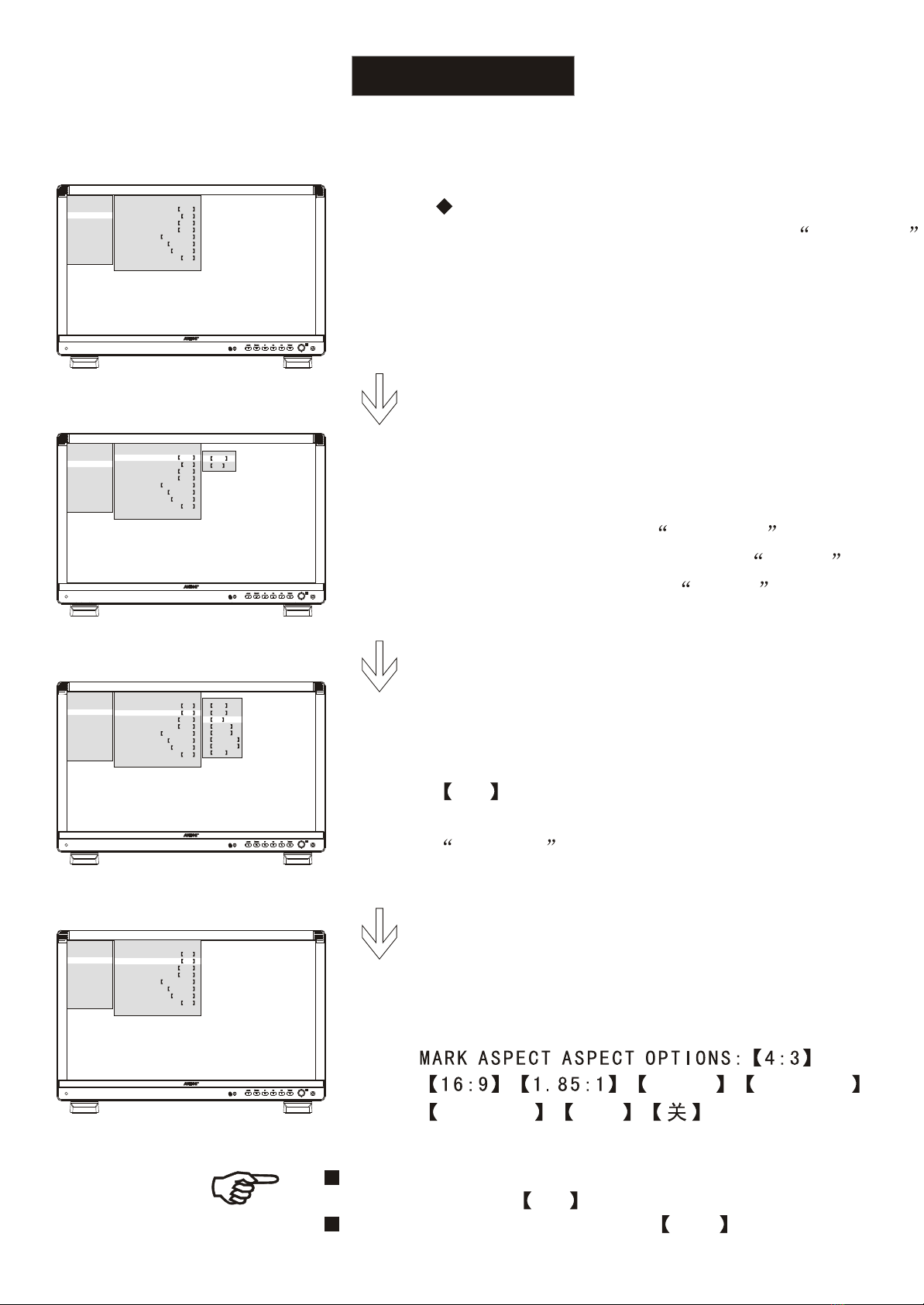

Scaling setting
After entering the IMAGE ADJ
interface, Turn the knob to select the
SCALING .Then press the knob
to enter the SCALING interface.
SCALING MODE CAN BE ADJUSTED ONLY BASED ON USER
Press the (MENU) knob to enter the
main menu.
Turn the (MENU) knob to select the
required item , then press the knob to
confirm.
DEVICE SYSTEM DEFAULT IS AUTO
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
16:9
AUTO
4:3
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
Turn the knob to select IMAGE ADJ ,
Then press the knobto enter the IMAGE
ADJ interface.
LET BOX
PTP
OVER SCAN
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP
D65
RETURN
SCALING AUTO
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE STANDARD
IMAGE ADJUST OFF
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP
D65
RETURN
SCALING AUTO
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE
STANDARD
IMAGE ADJUST OFF
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2
FULL SCEEN
CINE 1.3x
CINE 2x
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP D65
RETURN
SCALING LETBOX
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE
STANDARD
IMAGE ADJUST OFF
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2

8

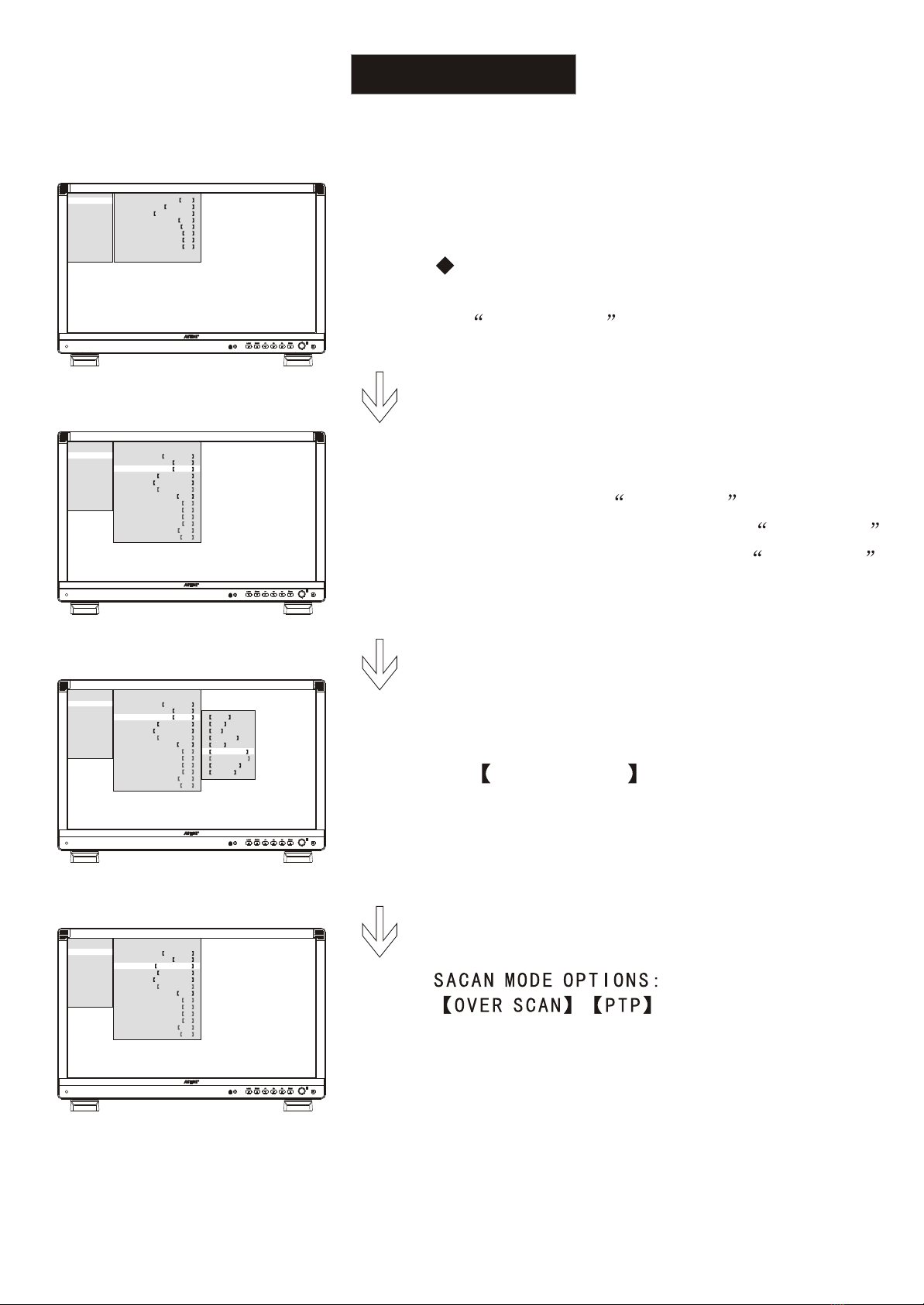

Scan mode
After entering SCALING interface,
turn the (MENU) knob to select SCALING
and press the knob to enter the SCALING
interface.
Press the (MENU) knob to enter the
main menu and turn the knob to select
the IMAGE ADJ .
Turn the (MENU) knob to select
the PAN & SCAN press the MENU)
knob to confirm.
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP
D65
RETURN
SCALING AUTO
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE STANDARD
IMAGE ADJUST OFF
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP
D65
RETURN
SCALING AUTO
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE STANDARD
IMAGE ADJUST OFF
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2
16:9
AUTO
4:3
LET BOX
PTP
OVER SCAN
FULL SCEEN
CINE 1.3x
CINE 2x
DISPLAY RANGE
STANDARD
BRIGHTNESS
32
CONTRAST 20
COLOR-TEMP
D65
RETURN
SCALING
OVER SCAN
CALIBRATION
ITU-R BT.709
Gamma 2.4
LUMINACE STANDARD
IMAGE ADJUST OFF
SATURATION 32
SHARPNESS 3
SAMPLE FORM
AUTO
INPUT RANGE
LIMITED2

9
Mark aspect
After entering the MARKER interface.
Turn the (MENU) knobto select MARK
and Press it to enter the MARK interface.
MARK ASPECT CAN BE ADJUSTED ONLY BASED
ON MARK WITH ON
Press the (MENU) knob to enter the
main menu, turn the knob to select MARKER
and press it to confirm it.
Turn the (MENU) knob to select the
required mark aspect , then press the
(MENU) knob to confirm .
2.35:1 4:3&1.85
4:3&2.35 15:9
DEVICE SYSTEM DEFAULT Is OFF
Turn the (MENU) knob to select the
ON press the (MENU) knob to confirm
it, then turn the (MENU) item to select the
ASPECT ,press the knob to confirm .
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK ON
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
OFF
ON
OFF
16:9
4:3
1.85:1
2.35:1
4:3&1.85
15:9
4:3&2.35
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK ON
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%

10
Safety Setting
After entering the MARK interface,
Turn the knob to select the MARK .
Then press the knobto enter the MARK
interface.
Press the (MENU) knob to enter the
main menu, turn the knob to select MARK ,
Then press the knob to enter the MARK
interface.
Turn the (MENU) knob to select the
required safety ratio, then press the
(MENU) knob to confirm.
Turn the (MENU) knob to select ON
item,press the (MENU) knob to confirm turn
the (MENU)knob to select the SAFETY
then press the knob to confirm.
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%

11
Turn the knob to select the MARK .
Then press the knobto enter the MARK
interface, then turn the knob to select the
ON item,, and press the (MENU) knob
to confirm.
LINE SETTING CAN BE ADJUSTED ONLY BASED ON MARK WITH ON
DEVICE SYTEM DEFAULT LINE WIDE MIDDLE ,DEVICE
SYTEM DEFAULT LINE COLOR
Turn the (MENU) knob to select the
LINE COLOR item ,press the knob to
enter LINE COLOR , turn the knob to
select the required line color , then press
the (MENU) knob to confirm.
Mark-line Options
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK ON
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
4:3
80%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LINE WIDE
MIDDLE
LINE COLOR
WHITE
CENTER ON
MARK OFF
ASPECT
SAFETY1 95%
MARK BG. TRANSLU.
RETURN
SAFETY2
2.35:1
80%
OFF
ON
Turn the (MENU) knob to select the
LINE WIDE item ,press the knob to enter
LINE WIDE , turn the knob to select the
requiredwide , then press the (MENU)
knob to confirm.

12
Embedded Audio
Press the (MENU) knob to enter the
main menu.
DEVICE SYSTEM DEFAULT CHANNELDISPLAY AUTO
DEVICE SYSTEM DEFAULT DISPLAY TYPE HORIZONTAL
Turn the (MENU) knob to selected
CHANNEL DISPLAY item press the
knob to enter the CHANNEL DISPLAY
interfaceturn the knob to select the required
channel, then press the knob to confirm.
GP1&2 GP1&3 4 GP2&3
GP2&4 GP3&4 OFF
Turn the (MENU) knob to select the
DISPLAY TYPE , then turn the (MENU)
knob to select the required display type,
press the(MENU) knob again to confirm.
Other options setting can refer to the above
VOLUME
DISPLAY TYPE
HORIZ.
POSITION
LEFT-DOWN
CALIBRATIONS ON
SOURCE SDI
RETURN
UNDER LIMT
-18 dB
AUTO
15
OVER LIMT -6 dB
VERTICAL
HORIZ.
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
Turn the knob to select the AUDIO
.Then press the knobto enter the
AUDIO interface.
setting
setting
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4
AUTO
AUTO
VOLUME
DISPLAY TYPE
HORIZ.
POSITION
LEFT-DOWN
CALIBRATIONS ON
SOURCE SDI
RETURN
UNDER LIMT
-18 dB
AUTO
15
OVER LIMT -6 dB
AUTO
AUTO
VOLUME
DISPLAY TYPE
HORIZ.
POSITION
LEFT-DOWN
CALIBRATIONS ON
SOURCE SDI
RETURN
UNDER LIMT
-18 dB
AUTO
15
OVER LIMT -6 dB
AUTO
AUTO

13

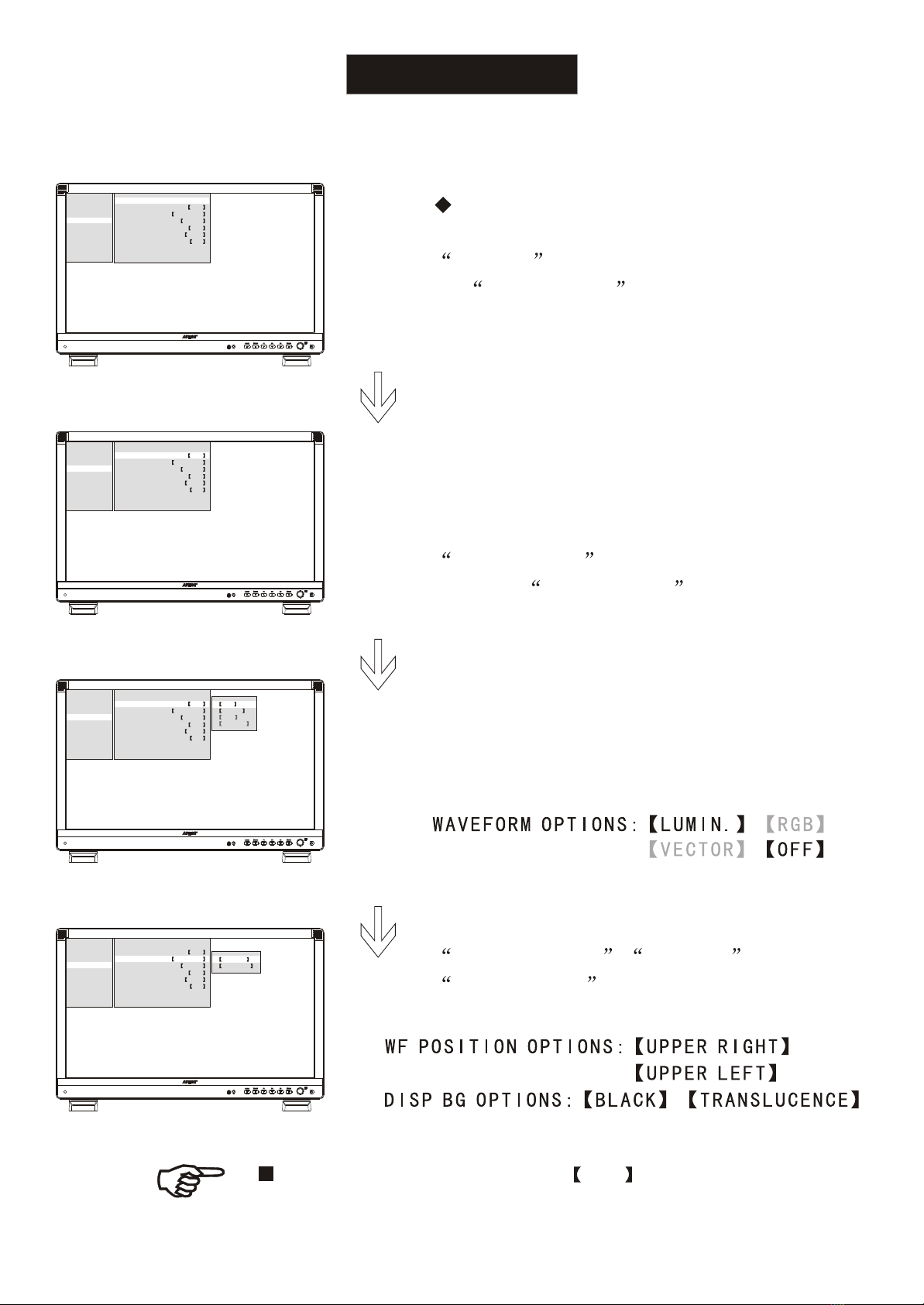

Wave Form
Turn the (MENU) knob to select
WAVEFORM and press the knob to
enter the WAVEFORM interface.
Press the (MENU) knob to enter the
main menu and turn the knob to select the
WAVES . Press the knob to enter
the WAVEFORM interface.
setting
DEVICE SYSTEM DEFAULT IS OFF
Turn the (MENU) knob to select the
required WAVEFORM item, press the
(MENU) knob to confirm.
Turn the (MENU) knob to select the
WF POSITION DISP Bg
SCALE UNIT
WAVEFORM OFF
POSTION
RETURN
UNDER LIMT 100%
RIGHT-UP
DIS BG BLACK
OVER LIMT 0%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
SCALE UNIT IRE
WAVEFORM OFF
POSTION
RETURN
UNDER LIMT 100%
RIGHT-UP
DIS BG BLACK
OVER LIMT 0%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
SCALE UNIT IRE
WAVEFORM OFF
POSTION
RETURN
UNDER LIMT 100%
RIGHT-UP
DIS BG BLACK
OVER LIMT 0%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
SCALE UNIT IRE
OFF
LUMIN.
RGB
VECTOR
WAVEFORM OFF
POSTION
RETURN
UNDER LIMT 100%
RIGHT-UP
DIS BG BLACK
OVER LIMT 0%
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
SCALE UNIT IRE
LEFT-UP
RIGHT-UP

14
False colors setting
After entering
interface, turn the (MENU) knob to
select PALSE COLORS and press the
knob to enter the PALSE COLORS
interface,then turn the (MENU) knob
to select EXPOSURE , press the
(MENU) knob to confirm.
FUNCTIONS setting
Press the (MENU) knob to enter the
main menu.
Turn the knob to select the
. Press the
(MENU)knob to enter the
interface.
FUNCTIONS setting
FUNCTIONS
setting
PALSE COLORS OPTIONS: EXPOSURE
ELP
0
-7.3
10
20
30
40
50
60
70
80
90
100
109.4
After select EXPOSURE , turn the
(BRIGHT) knob to adjust the over limit of false
colors map, and turn the (CONTRAST) knob to
adjust the under limit.
After select ELP , the over limit and under
limit signal are represented with white and pur-
-ple color in the picture, the safety signal within
the limit are in black.
DEVICE SYSTEM DEFAULT OFF
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
FALSE COLORS
OFF
COLOR ONLY
OFF
GPI CONTROL
RETURN
TIME CODE OFF
TALLY & UMD
FREEZE OFF
HV DELAY OFF
PEAKING FOCUS
OFF
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
BATTERY CHECK OFF
F KEY SETTING
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
OFF
EXPOSURE
ELP
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
CVBS SELECT
CVBS
COLOR ONLY
OFF
GPI CONTROL
RETURN
TIME CODE OFF
TALLY & UMD
FREEZE OFF
HV DELAY OFF
PEAKING FOCUS
OFF
BATTERY CHECK OFF
F KEY SETTING
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
CVBS SELECT
CVBS
FALSE COLORS
OFF
COLOR ONLY
OFF
GPI CONTROL
RETURN
TIME CODE OFF
TALLY & UMD
FREEZE OFF
HV DELAY OFF
PEAKING FOCUS
OFF
BATTERY CHECK OFF
F KEY SETTING
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
CVBS SELECT
CVBS
FALSE COLORS
OFF

15
Color Only
Turn the ( ) knob to select
COLOR ONLY and press it to enter
COLOR ONLY interface.
MENU
MENUPress the ( ) knob to enter main
menu.
DEVICE SYSTEM DEFAULT IS OFF
Turn the knob to FUNCTIONS setting
and press it to enter FUNCTIONS setting
interface.
Turn the (MENU) knob to select the
color option ,then press the knob to confirm
it , the image get the selected color.
COLOR ONLY OPTIONS: B-W BLUE
OFFGREEN BLUE
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
OFF
B-W
BLUE
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4
COLOR ONLY
OFF
GPI CONTROL
TIME CODE OFF
TALLY & UMD
FREEZE OFF
HV DELAY OFF
PEAKING FOCUS
OFF
BATTERY CHECK OFF
F KEY SETTING
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
CVBS SELECT
CVBS
FALSE COLORS
OFF
RETURN
GPI CONTROL
TIME CODE OFF
TALLY & UMD
FREEZE OFF
HV DELAY OFF
PEAKING FOCUS
OFF
BATTERY CHECK OFF
F KEY SETTING
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
CVBS SELECT
CVBS
FALSE COLORS
OFF
RETURN
COLOR ONLY
OFF
GPI CONTROL
TIME CODE OFF
TALLY & UMD
FREEZE OFF
HV DELAY OFF
PEAKING FOCUS
OFF
BATTERY CHECK OFF
F KEY SETTING
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
CVBS SELECT
CVBS
FALSE COLORS
OFF
RETURN
COLOR ONLY
B-W

3GS DI3GS DI
HDMIHDMI
16
GPI connection
1
4
2
5
6
3
7
8
GPI1
Ports
Pin No
.
GND
GPI2
GPI3
GPI4
GPI5
GPI6
Pin Assignment
GPI port(RJ-45)
8 67 5 4 3 2 1
Please connect the equipment based on the pins
define , make sure all the equipment GND connection.
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
RED TALLY GREEN TALLY LUMIN.WAVE RGB WAVE VECTOR
MARKER ELP EXPOSURE PEAKING FOCUSHV DELAY
BLUE ONLY B/W AUDIO CH. AUTO SCALINGTIME CODE
SDI1 INPUT SDI1/SDI2 INPUT DVI/HDMI INPUT
FREEZE
VIDEO INPUT
MAIN MENU FUNCTIONS MENU
RETURN
GPI CONTROL DISABLE
GPI1 SETTING RED TALLY
GPI2 SETTING GREEN TALLY
GPI3 SETTING LUMIN. WAVE
GPI4 SETTING BLUE ONLY
GPI5 SETTING B/W
GPI6 SETTING MARKER
DISABLE
ENABLE
According to the below steps to control GPI feature
and set the GPI based on each GPI feature.
GPI SETTING MENU
GPI7
GPI7 SETTING AUTO SCALING
When GPI1 and GPI2 are triggered simultaneously, yellow TALLY is displayed.
GPI CONTROL
TIME CODE OFF
TALLY & UMD
FREEZE OFF
HV DELAY OFF
PEAKING FOCUS
OFF
BATTERY CHECK OFF
F KEY SETTING
SOURCE SETTING
ZEBRA STRIPE
PIP/PBP OFF
CVBS SELECT
CVBS
RETURN
COLOR ONLY
OFF
FALSE COLORS
OFF

17

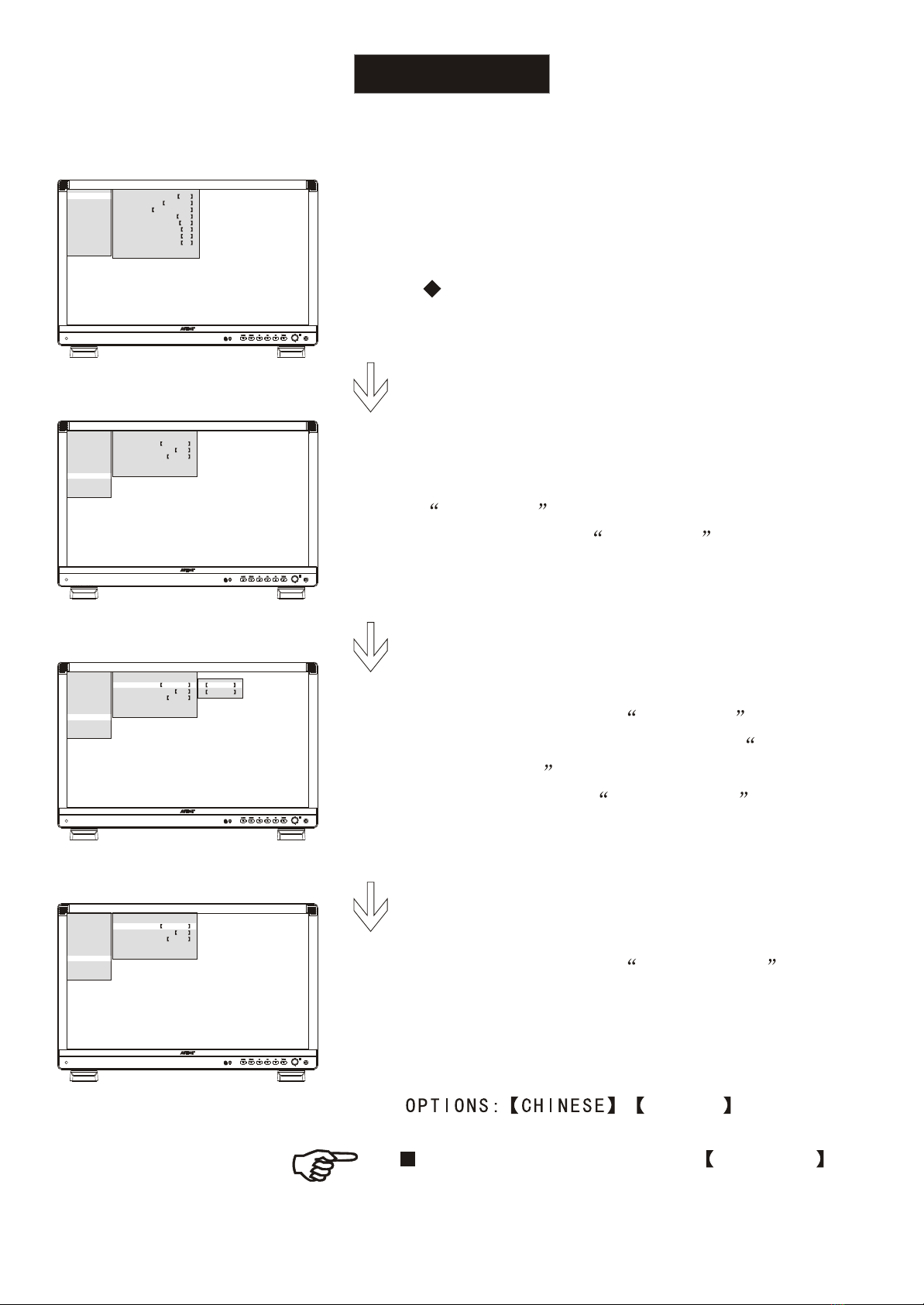

Language
After entering the SYSTEM setting
interface,turn the knob to select
LANGUAGE . Then press the (MENU)
knob to enter the LANGUAGE
interface
DEVICE SYSTEM DEFAULT CHINESE
Press the (MENU) knob to enter the
main menu.
Turn the knob to select the
SYSTEM setting.Press the (MENU)
knob to enter the SYSTEM setting
interface.
English
After entering the LANGUAGE interface,
turn the knob to select the language,Press
the knob to confirm.
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LANGUAGE ENGLISH
OSD TIME 30S
TEXT COLOR WHITE
SYSTEM INFOR
SYSTEM RESTORE
RETURN
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LANGUAGE ENGLISH
OSD TIME 30S
TEXT COLOR WHITE
SYSTEM INFOR
SYSTEM RESTORE
RETURN
CHINSES
ENGLISH
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LANGUAGE ENGLISH
OSD TIME 30S
TEXT COLOR WHITE
SYSTEM INFOR
SYSTEM RESTORE
RETURN
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4

18
Menu duration
After entering SYSTEM setting
interface, turn the knob to select OSD
TIME .Then press the knob to enter
the OSD TIME interface.
The original menuduration 30S
Press the (MENU) knob to enter the
main menu.
Turn the MENU knob to select
SYSTEM setting.Then press the knob
to enter the SYSTEM setting interfac.
Turn the (MENU) knob to select
the required duration.press the knob to
confirm.
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LANGUAGE ENGLISH
OSD TIME 30S
TEXT COLOR WHITE
SYSTEM INFOR
SYSTEM RESTORE
RETURN
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LANGUAGE ENGLISH
OSD TIME 30S
TEXT COLOR WHITE
SYSTEM INFOR
SYSTEM RESTORE
RETURN
20S
10S
30S
60S
IMAGE ADJ.
MARKER
AUDIO
WAVES
SYSTEM
CURRENT
RETURN
FUNCTIONS
LANGUAGE ENGLISH
OSD TIME 30S
TEXT COLOR WHITE
SYSTEM INFOR
SYSTEM RESTORE
RETURN
COLOR-TEMP D65
BRIGHTNESS
32
CONTRAST 20
SATURATION 32
SOURCE SDI
FORMAT NOSYNC
CALIBRATION
ITU-R BT.709
Gamma 2.4
Table of contents
Other Action Monitor manuals
Popular Monitor manuals by other brands

ViewSonic
ViewSonic N4200W - NextVision - 42" LCD Flat Panel... user guide

Sony
Sony BRAVIA FW-65EZ20L Setup guide

ViewSonic
ViewSonic VP2030b-1 Service manual

NEC
NEC FE700 - MultiSync - 17" CRT Display Dimensional drawing

Philips
Philips 105E user manual

Marshall Electronics
Marshall Electronics V-R185-DLW operating instructions
