ADEO Services HPB02-10R User manual

Panneau rayonnant antisalissure
HPB02-10R 230V~50Hz 1000W Classe II
HPB02-15R 230V~50Hz 1500W Classe II
HPB02-20R 230V~50Hz 2000W Classe II
1
Lisez toujours attentivement la notice avant
de monter et d’utiliser votre appareil et
conservez-la pour vous y référer
ultérieurement.
FR

Consignes de sécurité importantes
•
Cet appareil peut être utilisé par des enfants
âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles ou
mentales réduites ou dénuées d’expérience ou
de connaissance, s'ils (si elles) sont
correctement surveillé(e)s ou si des instructions
relatives à l'utilisation de l'appareil en toute
sécurité leur ont été données et si les risques
encourus ont été appréhendés. Les enfants ne
doivent pas jouer avec l’appareil.
•
Le nettoyage et l'entretien par l'usager ne
doivent pas être effectués par des enfants sans
surveillance.
•Il convient de maintenir à distance les enfants de
moins de 3 ans, à moins qu'ils ne soient sous
une surveillance continue. Les enfants âgés
entre 3 ans et 8 ans doivent uniquement mettre
l'appareil en marche ou à l'arrêt, à condition que
ce dernier ait été placé ou installé dans une
position normale prévue et que ces enfants
disposent d'une surveillance ou aient reçu des
instructions quant à l'utilisation de l'appareil en
2
FR

toute sécurité et en comprennent bien les
dangers potentiels. Les enfants âgés entre 3 ans
et 8 ans ne doivent ni brancher, ni régler ni
nettoyer l'appareil, et ni réaliser l'entretien de
l'utilisateur.
•
ATTENTION - Certaines parties de ce produit
peuvent devenir très chaudes et provoquer
des brûlures. Il faut prêter une attention
particulière en présence d'enfants et de
personnes vulnérables.
•
Si le câble d'alimentation de l’appareil est
endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des
personnes de qualification similaire afin d'éviter
un danger.
•
ATTENTION: Afin d'éviter tout danger dû au
réarmement intempestif du coupe-circuit
thermique, cet appareil ne doit pas être alimenté
par l'intermédiaire d'un interrupteur externe,
comme une minuterie ou être connecté à un
circuit qui est régulièrement mis sous tension et
hors tension par le fournisseur d'électricité.
•
L’appareil de chauffage ne doit pas être placé
juste en dessous d’une prise de courant.
•
L’appareil doit être installé de façon telle que les
3
FR

interrupteurs et autres dispositifs de commande
ne puissent pas être touchés par une personne
dans la baignoire ou la douche.
•
Un moyen de déconnexion du réseau
d’alimentation ayant une distance d’ouverture
des contacts de tous les pôles doit être prévu
dans la canalisation fixe conformément aux
règles d’installation.
•Lors de l’installation de l’appareil, conformez-
vous aux instructions du paragraphe " Fixation
au mur ".
•
Raccordez les trois conducteurs du câble
d’alimentation à un boîtier de raccordement en
respectant les polarités données ci-dessous :
- Phase: Marron
- Neutre: Bleu
- Fil pilote: Noir
•
MISE EN GARDE: L’appareil de chauffage ne
doit pas être utilisé si les panneaux de verre sont
endommagés.
!
•MISE EN GARDE: Pour éviter une surchauffe, ne pas
couvrir l'appareil de chauffage.
4
FR

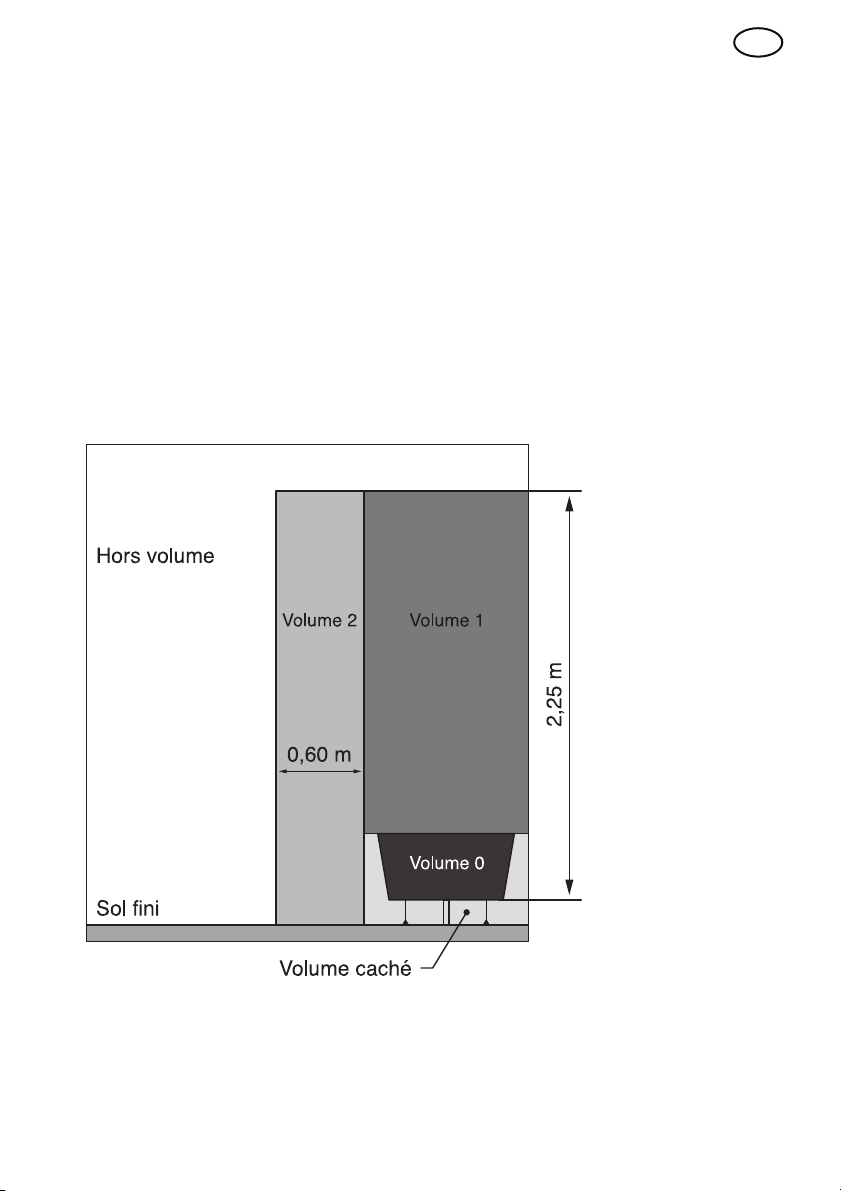

•Avertissement: cet appareil doit être installé
uniquement dans le volume 2 d’une salle de bain
conformément aux exigences de la norme
française d’installation électrique NF C 15-100.
Note: Le schéma ci-dessous est donné
uniquement à titre d’exemple.
Nous vous suggérons de contacter un électricien
professionnel pour toute aide.
!
Cet appareil est destiné à un usage domestique
uniquement.
5
FR

I. Description
6
Supports muraux
Partie principale
FR

II. Fixation au mur
1)
Percer less trous dans le mur en suivant les
instructions dans l'emballage.
Assurez-vous que les distances comme
indiquées sur la figure ci-dessus soient
respectées.
2)
Introduire les chevilles, installer les supports au
mur.
3)
Accrocher le chauffage sur les supports fixés.
Après avoir bien placé le chauffage, tournez le
levier de verrouillage en position de verrouillage
comme montré sur la figure.
7
FR
HPB02-10R
HPB02-15R
HPB02-20R
∅8mm H/mm L/mm
HPB02-10R 130 176
HPB02-15R 130 326
HPB02-20R 130 496

Assurez-vous que le chauffage est
fermement fixé sur le mur avant de l’utiliser.
III. Utilisation

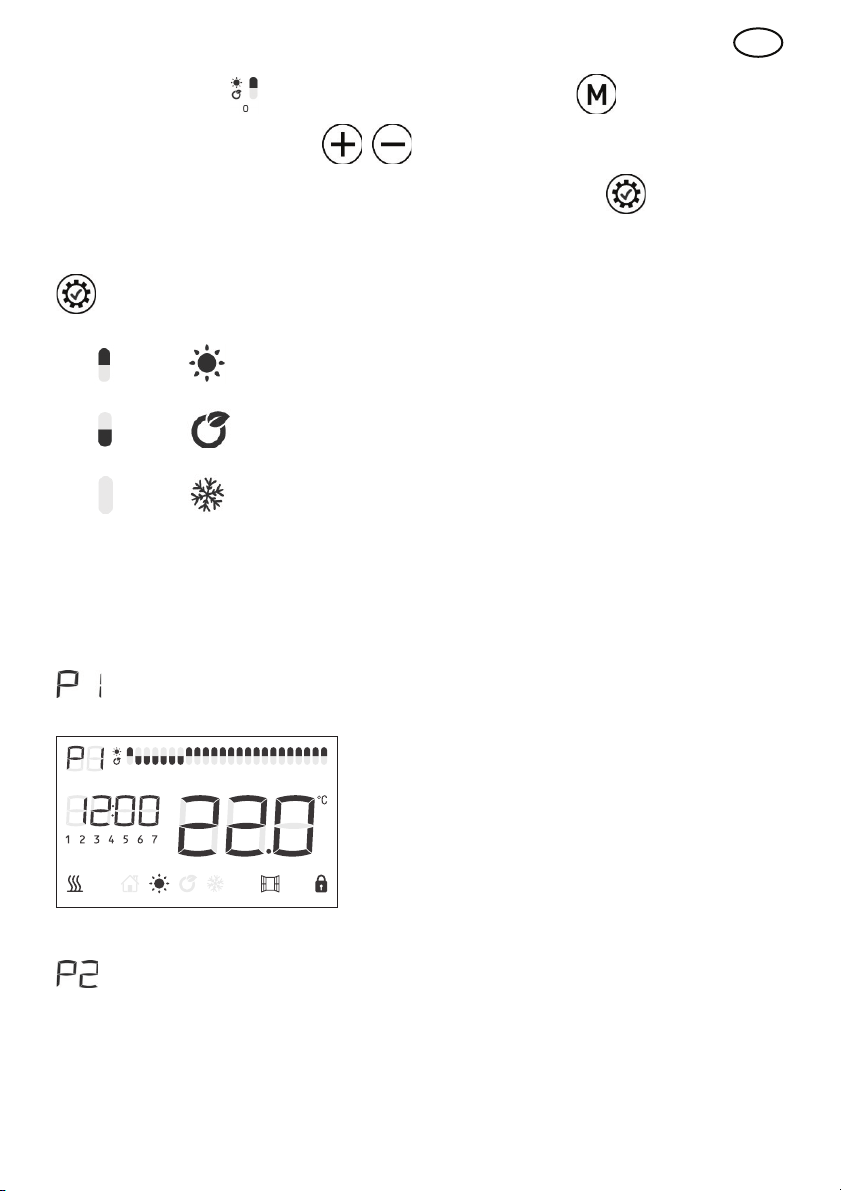

1) Panneau de contrôle et affichage
6 Boutons:
!Mise en marche /veille
T Réglage de la température +: Appuyer sur ce bouton pour une augmentation
rapide de la température.
Ce bouton permet également de sélectionner les plages horaires lors du réglage
de la programmation quotidienne.
T Réglage température - : Appuyer sur ce bouton pour une diminution rapide
de la température. Ce bouton permet également de sélectionner les plages
horaires lors du réglage de la programmation journalière.
T Ce bouton permet de sélectionner les différents modes de fonctionnement
ou les différentes programmationsT
8
FR
        K

T OK
TOuverture de fenêtre
2) Démarrage rapide
Appuyer sur !
pour allumer l’écran, l’appareil s’allumera en mode confort
appuyer sur !!pour choisir la température désirée.
3) Réglage de l’heure et de la date:
Afin de pouvoir utiliser l’appareil en mode programmation P1/P2/P3, vous devez
régler l’heure et la date. La programmation ne peut être effectuée qu’après le
réglage de l’heure.
Pendant le réglage de l’heure, l’affichage de l’heure clignote alors à l’écran,
appuyer sur +/- pour sélectionner l’heure (0-23) et sur !
pour passer au
réglage des minutes, appuyer sur +/- pour sélectionner les minutes (0-59) et sur
!pour passer au réglage des jours de la semaine, appuyer sur +/- pour régler
le jour actuel (de lundi à dimanche), appuyer sur !pour valider.
Pour la modification de l’heure: maintenir le bouton !appuyé pendant environ
3 secondes pour modifier l’heure.
4) Sélection du mode:
1. !Appuyer sur !
pour choisir le
mode ou la programmation.
2. Appuyer sur !!pour choisir la température.
9
FR

!Mode Confort: Température constante réglable entre 5°C et 35°C.
T
Mode Eco: Température constante réglable entre 1,5°C et 31.5°C.
3.5°C inférieur au mode Confort.
TMode Hors Gel : Température de 7°C non réglable.
3. Réglage des Programmes:
Programmes TTT
sont préprogrammés. Ils peuvent être modifiés par
vous-même.
Appuyer sur Tpour sélectionner le programme, puis appuyer sur T
pour le
modifier.
Durant le programme T, appuyer sur Tune fois, LOGO T
et LOGO de
la première heureTcommencent à clignoter. Utiliser T
pour accéder au
menu Programme et utiliser TT
pour choisir le mode de chaque heure
jusqu’à ce que le réglage de 24 heures soit fini. Appuyer sur T
pour confirmer
le réglage et sortir du menu.
Durant le programme T, appuyer sur Tune fois, LOGO T
et LOGO de
la premiére heure Tcommencent à clignoter. Utiliser T
pour accéder au
menu Programme et utiliser TT
pour choisir le mode de chaque heure
jusqu’à ce que le réglage de 24 heures soit fini. Appuyer sur T
pour confirmer
le réglage de 24 heure et passer du réglage de programme des jours ouvrables
Tau réglage de programme du weenkendT. Appuyer sur T
pour confirmer le réglage et sortir du menu.
Durant le programme T , appuyer sur Tune fois, LOGO T
et LOGO de
10
FR

la première heure Tcommencent à clignoter. Utiliser T pour accéder au
menu Programme et utiliser TT
pour choisir le mode de chaque heure
jusqu’à ce que le réglage de 24 heures soit fini. Appuyer sur T pour confirmer
le réglage de 24 heure et passer du réglage de programme de lundi au réglage
de programme mardi. Après avoir réglé les 7 jours de la semaine, appuyer sur
Tpour confirmer le réglage et sortir du menu.
!signifie !mode Confort;
!signifie !mode Eco;
!signifie !Mode Hors Gel;
L'indication de l'heure réelle va clignoter lorsque le programme choisi est
en marche.

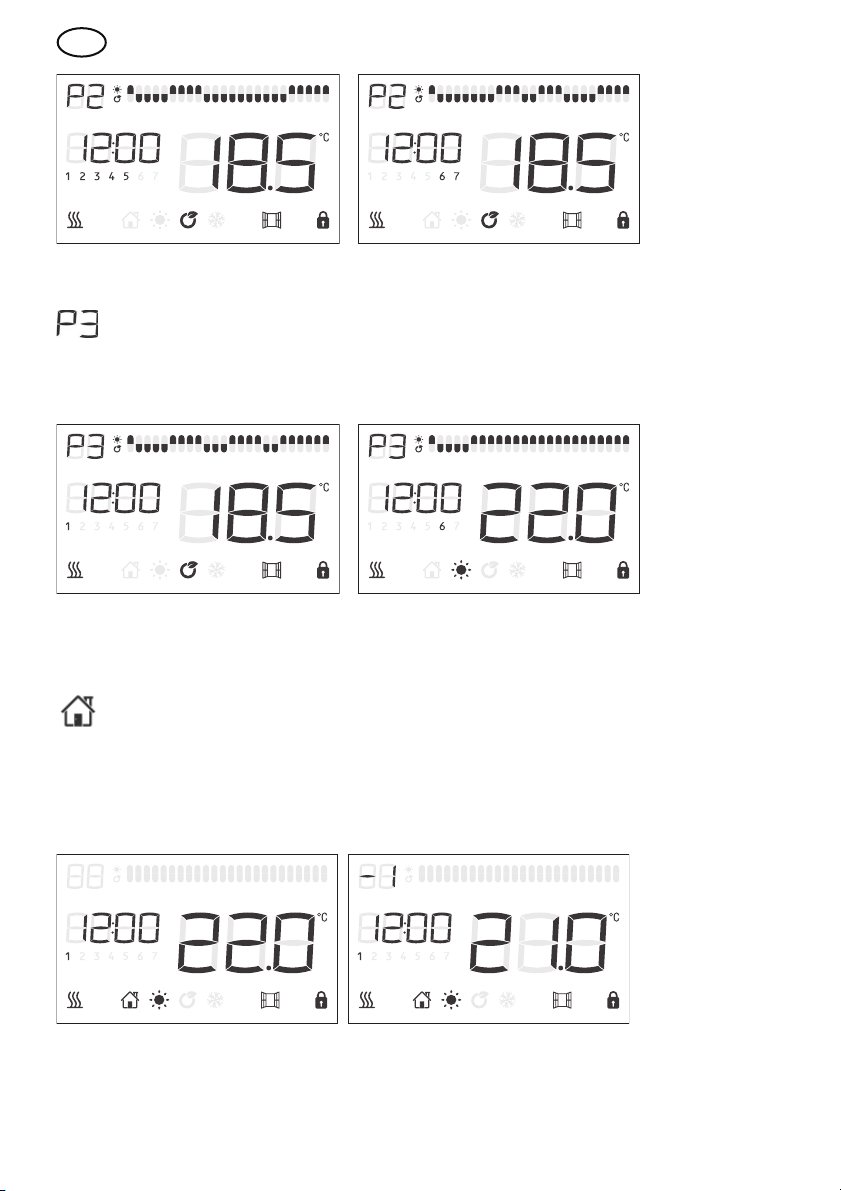

5) Programmes préprogrammés:
!: Le même programme de lundi à dimanche, le programme est
programmable.
T :
Le même programme de lundi à vendredi et le même programme de
samedi à dimanche.
11
FR
        K

Jours ouvrables Weekend
T : Vous pouvez régler un programme différent pour chaque jour.
Le programme pré enregistré est le même de lundi à dimanche, et celui de
samedi à dimanche.
Jours ouvrables Weekend
6) Programme par Fil Pilote:
T
Quand ce programme est choisi, le chauffage est contrôlé par un
gestionnaire de fil pilote qui pilote le fonctionnement du radiateur en lui envoyant
les ordres suivants (l’utilisateur ne peuvent que régler la température et allumer/
éteindre l’ouverture de fenêtre.):2
Confort Confort -1
T T
        K
        K
12
FR
        K
        K
        K
        K

Confort-2 Eco
T T
Hors Gel Veille
!!
NOTE: En ordre Comfor-1 ou Confort-2, la température ne peut pas être réglée.
7) Ouverture de fenêtre:
Appuyer sur !
pour allumer/éteindre la détection de l’ouverture de fenêtre.
L’icône s’affiche sur l’écran quand cette fonction est activée.
a) Si la température baisse, le chauffage s’arrêtera et l’icône !clignote.
b) Appuyer sur !ou!
, le chauffage retourne au programme en cours et
l’icône s'arrête de clignoter.
8) Verrouillage de l’écran:
Lorsqu'aucune opération n'est effectuée pendant 1 min, le clavier se verrouille
automatiquement.
Appuyer sur !ensemble pour le déverrouiller.
L’icône !s’affiche uniquement quand l’appareil chauffe.
        K
        K
        K
        K
13
FR

IV. Nettoyage & maintenance
- Déconnectez toujours la source d’alimentation avant tout nettoyage ou entretien.
- Nettoyez la paroi extérieure de l’appareil en la frottant délicatement avec un
chiffon doux et mouillé, avec ou sans solution savonneuse.
- ATTENTION: Laissez l’appareil refroidir complètement avant de le manipuler et
de le nettoyer.
- Afin d’éviter tout risque d’incendie et/ou d’électrocution, ne faites pas couler de
l’eau ni tout autre liquide à l’intérieur de l’appareil.
- Nous recommandons un nettoyage périodique de la grille afin d’enlever la
poussière ou les saletés qui se seraient accumulées à l’intérieur ou à l’extérieur
de l’appareil.
- Avertissement: Ne jamais utiliser de détergent, d’agents chimiques ou de
solvants car cela pourrait endommager les parties plastiques.
T
14
Les déchets électriques ne doivent pas être jetés avec les déchets
ménagers. Veuillez les recycler dans les centres appropriés.
Contactez les autorités locales ou le détaillant pour toute question
sur le recyclage.
HPB02-10R
230V~ 50Hz
1000W
FR
HPB02-15R
230V~ 50Hz
1500W
HPB02-20R
230V~ 50Hz
2000W

Tableau 2: Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques
Référence(s) du modèle: HPB02-10R
Puissance thermique
nominale contrôle thermique manuel de la charge avec thermostat intégré
contrôle thermique manuel de la charge avec
réception d'informations sur la température de
la pièce et/ou extérieure
contrôle thermique électronique de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
puissance thermique régulable par ventilateur
contrôle de la puissance thermique à un palier,
pas de contrôle de la température de la pièce
contrôle à deux ou plusieurs paliers manuels,
pas de contrôle de la température de la pièce
contrôle de la température de la pièce avec
thermostat mécanique
contrôle électronique de la température de la
pièce
contrôle électronique de la température de la
pièce et programmateur journalier
contrôle électronique de la température de la
pièce et programmateur hebdomadaire
contrôle de la température de la pièce, avec
détecteur de présence
contrôle de la température de la pièce, avec
détecteur de fenêtre ouverte
option contrôle à distance
contrôle adaptatif de l'activation
limitation de la durée d'activation
capteur à globe noir
Puissance thermique
minimale (indicative)
Puissance thermique
maximale continue
À la puissance
thermique nominale
À la puissance
thermique minimale
En mode veille
Coordonnées de
contact
Caractéristique Caractéristique UnitéSymbole Valeur Unité
Puissance thermique Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à accumulation
uniquement (sélectionner un seul type)
Consommation
d'électricité auxiliaire
Type de contrôle de la puissance thermique/de la
température de la pièce (sélectionner un seul type)
Autres options de contrôle (sélectionner une ou
plusieurs options)
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[oui]
[oui]
15
HLX-17AP1105HTSC
0,55
0,58
FR

Tableau 2: Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques
Référence(s) du modèle: HPB02-15R
Puissance thermique
nominale contrôle thermique manuel de la charge avec thermostat intégré
contrôle thermique manuel de la charge avec
réception d'informations sur la température de
la pièce et/ou extérieure
contrôle thermique électronique de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
puissance thermique régulable par ventilateur
contrôle de la puissance thermique à un palier,
pas de contrôle de la température de la pièce
contrôle à deux ou plusieurs paliers manuels,
pas de contrôle de la température de la pièce
contrôle de la température de la pièce avec
thermostat mécanique
contrôle électronique de la température de la
pièce
contrôle électronique de la température de la
pièce et programmateur journalier
contrôle électronique de la température de la
pièce et programmateur hebdomadaire
contrôle de la température de la pièce, avec
détecteur de présence
contrôle de la température de la pièce, avec
détecteur de fenêtre ouverte
option contrôle à distance
contrôle adaptatif de l'activation
limitation de la durée d'activation
capteur à globe noir
Puissance thermique
minimale (indicative)
Puissance thermique
maximale continue
À la puissance
thermique nominale
À la puissance
thermique minimale
En mode veille
Coordonnées de
contact
Caractéristique Caractéristique UnitéSymbole Valeur Unité
Puissance thermique Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à accumulation
uniquement (sélectionner un seul type)
Consommation
d'électricité auxiliaire
Type de contrôle de la puissance thermique/de la
température de la pièce (sélectionner un seul type)
Autres options de contrôle (sélectionner une ou
plusieurs options)
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[oui]
[oui]
0,86
0,81
16
HLX-17AP1105HTSC

Tableau 2: Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques
Référence(s) du modèle: HPB02-20R
Puissance thermique
nominale contrôle thermique manuel de la charge avec thermostat intégré
contrôle thermique manuel de la charge avec
réception d'informations sur la température de
la pièce et/ou extérieure
contrôle thermique électronique de la charge
avec réception d'informations sur la
température de la pièce et/ou extérieure
puissance thermique régulable par ventilateur
contrôle de la puissance thermique à un palier,
pas de contrôle de la température de la pièce
contrôle à deux ou plusieurs paliers manuels,
pas de contrôle de la température de la pièce
contrôle de la température de la pièce avec
thermostat mécanique
contrôle électronique de la température de la
pièce
contrôle électronique de la température de la
pièce et programmateur journalier
contrôle électronique de la température de la
pièce et programmateur hebdomadaire
contrôle de la température de la pièce, avec
détecteur de présence
contrôle de la température de la pièce, avec
détecteur de fenêtre ouverte
option contrôle à distance
contrôle adaptatif de l'activation
limitation de la durée d'activation
capteur à globe noir
Puissance thermique
minimale (indicative)
Puissance thermique
maximale continue
À la puissance
thermique nominale
À la puissance
thermique minimale
En mode veille
Coordonnées de
contact
Caractéristique Caractéristique UnitéSymbole Valeur Unité
Puissance thermique Type d'apport de chaleur, pour les dispositifs de
chauffage décentralisés électriques à accumulation
uniquement (sélectionner un seul type)
Consommation
d'électricité auxiliaire
Type de contrôle de la puissance thermique/de la
température de la pièce (sélectionner un seul type)
Autres options de contrôle (sélectionner une ou
plusieurs options)
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[non]
[oui]
[oui]
17
HLX-17AP1105HTSC
1,08
1,15
FR

18

Radiant Panel Heater
HPB02-10R 230V~50Hz 1000W Classe II
HPB02-15R 230V~50Hz 1500W Classe II
HPB02-20R 230V~50Hz 2000W Classe II
19
Always read this instruction manual
before installing or using your appliance
and always keep for future reference.
EN

Important safety requirements
•
This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children
shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without
supervision.
•
Children of less than 3 years should be kept away
unless continuously supervised.
•
Children aged from 3 years and less than 8 years shall
only switch on/off the appliance provided that it has
been placed or installed in its intended normal operating
position and they have been given supervision or
instruction concerning use of the appliance in a safe
way and understand the hazards involved. Children
aged from 3 years and less than 8 years shall not plug
in, regulate and clean the appliance or perform user
maintenance.
•
CAUTION - Some parts of this product can become
very hot and cause burns. Particular attention has
to be given where children and vulnerable people
are present.
•
If the supply cord is damaged, it must be replaced by
the manufacturer, its service agent or similarly qualified
20
EN
