Aesculap Suhl Favorita Hybrid Manual

Aesculap Suhl
Instructions for use/Technical description
Clipping machine Favorita Hybrid/FAV5 Hybrid
Gebrauchsanweisung/Technische Beschreibung
Schermaschine Favorita Hybrid/FAV5 Hybrid
Mode d’emploi/Description technique
Tondeuse Favorita Hybrid/FAV5 Hybrid
Instrucciones de manejo/Descripción técnica
Esquiladora Favorita Hybrid/FAV5 Hybrid
Istruzioni per l’uso/Descrizione tecnica
Tosatrice Favorita Hybrid/FAV5 Hybrid
Gebruiksaanwijzing/Technische Beschrijving
Scheermachine Favorita Hybrid/FAV5 Hybrid
Инструкция по примению/Техническое
описание
Машинка для стрижки Favorita Hybrid/FAV5
Hybrid
Instrukcja u¿ytkowania/Opis Techniczny
Maszynka do strzy¿enia Favorita Hybrid/FAV5 Hybrid
Favorita Hybrid/
FAV5 Hybrid

2
3
4
5
2
1
3

6
7
6
11 10 9 8
11
12

Aesculap Suhl
Clipping machine Favorita Hybrid/FAV5 Hybrid
2
Legend
1Shearing head adapter
2Lever
3Clipping machine Favorita Hybrid/FAV5 Hybrid
4Battery release lock
5On/Off switch
6Cylinder head screw
7Pressure piece
8Knurled screw
9Leaf spring
10 Serration
11 Lower cutting plate
12 Upper cutting plate
Symbols on product
Contents
1. Safe handling ........................................................... 3
2. Product description ................................................ 3
2.1 Package includes ..................................................... 3
2.2 Components required for operation .................. 3
2.3 Intended use of clipping machine Favorita
Hybrid/FAV5 Hybrid ................................................ 3
2.4 Operating principle of clipping machine
Favorita Hybrid/FAV5 Hybrid ............................... 4
3. Preparation and setup ........................................... 4
4. Working with the clipping machines Favorita
Hybrid/FAV5 Hybrid and the adapter with
power supply ............................................................ 4
4.1 System set-up .......................................................... 4
4.1.1 Connecting the accessories.................................. 4
4.1.2 Mount the shearing head of the Favorita
Hybrid......................................................................... 4
4.1.3 Mount the shearing head of the FAV5
Hybrid......................................................................... 5
4.2 Function check of clipping machine Favorita
Hybrid/FAV5 Hybrid ................................................ 5
4.3 Handling shearing head Favorita Hybrid ......... 6
4.3.1 Adjusting the plate pressure................................ 6
4.3.2 Removing the shearing head............................... 6
4.4 Handling shearing head FAV5 Hybrid ............... 6
4.4.1 Changing the shearing head................................ 6
4.5 Handling shearing heads Favorita Hybrid/
FAV5 Hybrid .............................................................. 7
4.5.1 Sharpening the cutting plate .............................. 7
4.5.2 Lubricating the shearing head ............................ 7
4.5.3 Plug in the adapter with power supply........... 7
5. Processing ................................................................. 8
5.1 Cleaning/disinfection ............................................. 8
5.2 Control, care and inspection ............................... 8
6. Maintenance ............................................................ 9
7. Technical Service .................................................... 9
8. Accessories/Spare parts ......................................10
9. Technical data ........................................................10
9.1 Clipping machine Favorita Hybrid/
FAV5 Hybrid ............................................................10
9.2 Declaration of conformity ..................................10
10. Disposal ...................................................................10
10.1 For EU countries only ..........................................11
11. 2-Year Warranty ...................................................11
Adhere to instructions for use
Labeling of electrical and elec-
tronic devices according to
directive 2012/19/EU (WEEE),
see Chapter Disposal

3
1. Safe handling
¾Prior to use, check that the product is in good
working order.
¾Observe our “Notes on Electromagnetic Compati-
bility (EMC)“.
¾To prevent damage caused by improper setup or
operation, and in order not to compromise war-
ranty and manufacturer liability:
– Use the product only according to these instruc-
tions for use.
– Follow the safety and maintenance instructions.
– Ensure the manufacturer's approval before using
accessories that are not mentioned in the instruc-
tions for use.
¾Ensure that the product and its accessories are
operated and used only by persons with the requi-
site training, knowledge, or experience.
¾Keep the instructions for use accessible for the
user.
¾Always adhere to applicable standards.
¾Ensure that the electrical facilities in the room in
which the device is being used conform to IEC
norms.
¾Unplug the device by pulling the plug, but never by
pulling the power cord.
¾Do not operate the product in explosion-hazard
areas.
¾Do not use the product if it is damaged or defec-
tive. Set aside the product if it is damaged.
2. Product description
2.1 Package includes
Note
The shearing head for clipping machine Favorita Hybrid
is not included in the scope of delivery.
2.2 Components required for operation
• Clipping machine Favorita Hybrid/FAV5 Hybrid
• Shearing head
• Adapter with power supply
2.3 Intended use of clipping machine
Favorita Hybrid/FAV5 Hybrid
The clipping machine Favorita Hybrid/FAV5 Hybrid is
used for shearing small animals.
The clipping machine Favorita Hybrid/FAV5 Hybrid is
used with a shearing head to be selected according to
the respective application.
DANGER
Risk of fatal injury from electric
shock!
¾Do not open the product.
¾Connect the product only to a
grounded power supply.
Designation Art. no.
Clipping machine Favorita Hybrid GT200
Clipping machine FAV5 Hybrid GT300
Adapter with power supply for
hybrid clipping machines
GT207
Instructions for use TA013659

Aesculap Suhl
Clipping machine Favorita Hybrid/FAV5 Hybrid
4
2.4 Operating principle of clipping
machine Favorita Hybrid/FAV5
Hybrid
The clipping machine FavoritaHybrid/FAV5 Hybrid is
switched on and off by sliding the On/Off switch up or
down, respectively.
3. Preparation and setup
Non-compliance with these rules will result in com-
plete exclusion of liability on the part of Aesculap.
¾Always observe the following guidelines when set-
ting up and operating the product:
– national regulations for installation and opera-
tion,
– national regulations on fire and explosion protec-
tion.
– operating advisories according to IEC-/VDE regu-
lations.
4. Working with the clipping
machines Favorita Hybrid/
FAV5 Hybrid and the adapter
with power supply
4.1 System set-up
4.1.1 Connecting the accessories
Combinations of accessories that are not mentioned in
the present instructions for use may only be employed
if they are specifically intended for the respective
application, and if they do not compromise the perfor-
mance and safety characteristics of the products.
¾Please contact your B. Braun/Aesculap Partner or
Aesculap Technical Service (address: see Chapter
Technical Service) with any inquiries in this
respect.
4.1.2 Mount the shearing head of the
Favorita Hybrid
Note
The shearing head for clipping machine Favorita Hybrid
is not included in the scope of delivery.
¾Slide On/Off switch 5upward to switch on clipping
machine Favorita machine 3.
¾Push lever 2towards the shell of the product.
¾Mount the shearing head on shearing adapter1.
¾Release lever 2.
This completes the mounting of the shearing head.
DANGER
Fire and explosion hazard!
¾Do not operate the product in
explosion-hazard areas.
CAUTION
Malfunction of, or damage to the
product caused by improper setup!
¾Do not expose the product to
direct sunlight or moisture.
¾Do not cover the ventilation
slots of the product.
¾Connect the product to the
specified voltage of 100 V to
240 V/50 Hz to 60 Hz.
¾Ensure that the mains power
socket used for supplying the
product is freely accessible.
WARNING
Risk of injury caused by sharp cut-
ting plates!
¾Handle the shearing head of the
clipping machine with appropri-
ate caution.

5
4.1.3 Mount the shearing head of the FAV5
Hybrid
Note
The shearing head GT330 #10 (USA+UK) for clipping
machine FAV5 Hybrid is included in the scope of deliv-
ery. Various shearing heads are available for different
applications

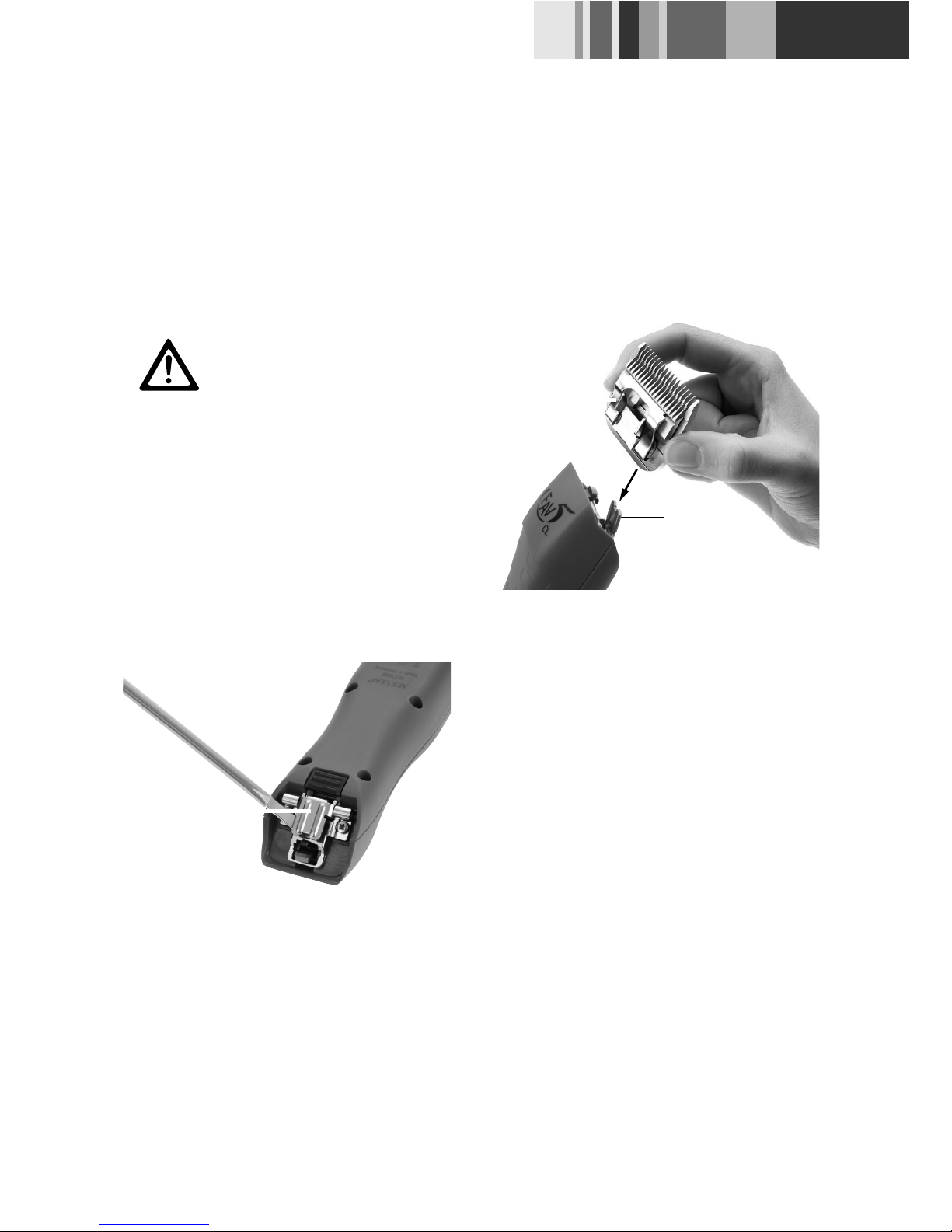

¾If the knife hinge is closed: Open knife hinge 13
with a screwdriver, see Fig. 1.
Fig. 1
¾Install shearing head 14 on open knife hinge 13,
see Fig. 2.
Fig. 2
¾Press ON/OFF switch 5.
¾Gently push shearing head 14 towards clipping
machine FAV5 Hybrid, see Fig. 2.
The shearing head 14 engages with an audible
click.
¾Check that shearing head 14 is correctly seated on
clipping machine FAV5 Hybrid.
4.2 Function check of clipping machine
Favorita Hybrid/FAV5 Hybrid
¾Carry out a visual inspection.
¾Check the switch position.
¾Mount the shearing head correctly and lubricate it
if necessary, see Chapter Handling shearing head
Favorita Hybrid and see Chapter Handling shearing
head FAV5 Hybrid
¾Clean clipping machine Favorita Hybrid/FAV5
Hybrid before use, see Chapter Cleaning/disinfec-
tion.
WARNING
Risk of injury caused by sharp cut-
ting plates!
¾Handle the shearing head of the
clipping machine with appropri-
ate caution.
13
14
13

Aesculap Suhl
Clipping machine Favorita Hybrid/FAV5 Hybrid
6
4.3 Handling shearing head Favorita
Hybrid
4.3.1 Adjusting the plate pressure
Note
The plate pressure can be adjusted to increase the cut-
ting power as required.
¾Tighten knurled screw 8so that upper cutting
plate 12 can be moved by hand, by applying mod-
erate, lateral pressure.
4.3.2 Removing the shearing head
¾Loosen knurled screw 8with leaf spring 9.
¾Push upper cutting plate 11 under pressure piece 7
out of the shearing head.
This completes the disassembly of the shearing
head.
4.4 Handling shearing head FAV5
Hybrid
4.4.1 Changing the shearing head
Fig. 3
¾Press ON/OFF switch 5to switch off clipping
machine FAV5 Hybrid.
¾Press shearing head lock 15, see Fig. 3.
WARNING
Risk of injury caused by sharp cut-
ting plates!
¾Handle the shearing head of
clipping machine Favorita
Hybrid with appropriate caution.
WARNING
Risk of injury caused by sharp cut-
ting plates!
¾Handle the shearing head of
clipping machine FAV5 Hybrid
with appropriate caution.
15

7
Fig. 4
¾Fold forward shearing head 14, see Fig. 4.
¾Detach shearing head 14.
¾Clean open knife hinge with a brush.
¾Install shearing head 14 on knife hinge.
¾Plug in the power cord of clipping machine FAV5
Hybrid.
¾Press ON/OFF switch 5.
¾Gently push shearing head 14 towards clipping
machine FAV5 Hybrid.
Shearing head 14 will audibly click into position.
¾Check that shearing head 14 is correctly seated on
clipping machine FAV5 Hybrid.
4.5 Handling shearing heads
Favorita Hybrid/FAV5 Hybrid
4.5.1 Sharpening the cutting plate
Note
For sharpening the cutting plate, please contact Tech-
nical Service, see Chapter Technical Service.
4.5.2 Lubricating the shearing head
¾Clean upper cutting plate 11 and lower cutting
plate 12 with a soft wipe or brush. Make certain
that the gaps between the cutting teeth are
cleaned properly.
¾Slightly lubricate upper cutting plate 11 and lower
cutting plate 12 with special lubricant for shearing
heads GT604.
4.5.3 Plug in the adapter with power supply
Fig. 5
¾Hold clipping machine and press battery release
lock 4.
¾Pull out the adapter and power supply 16 from the
clipper.
¾Push the adapter and power supply into the clipper,
all the way to the stop.
The clipper is ready for use.
14
3
4
16

Aesculap Suhl
Clipping machine Favorita Hybrid/FAV5 Hybrid
8
5. Processing
5.1 Cleaning/disinfection
Note
Always follow disposal and hygiene instructions and
regulations!
Manual cleaning/disinfection
¾Wipe the shell of the product with a lint-free cloth
moistened with a commercial disinfectant for wipe
disinfection.
¾If necessary, after the appropriate exposure time,
wipe off any residues of the cleaning/disinfecting
agent with a lint-free cloth moistened with clean
water.
¾Dry the product with a clean, lint-free cloth.
¾If necessary, repeat the cleaning/disinfecting pro-
cess.
5.2 Control, care and inspection
¾Allow the product to cool down to room tempera-
ture.
¾Inspect the product after each cleaning and disin-
fecting cycle to be sure it is: clean, functional, and
undamaged.
¾Lubricate the shearing head as appropriate, see
Chapter Lubricating the shearing head.
¾Check the product for any damage, abnormal run-
ning noise, overheating or excessive vibration.
¾Inspect the shearing head for broken, damaged or
blunt cutting edges.
¾Set aside the product if it is damaged.
CAUTION
Damage to, or destruction of the
product caused by mechanical
cleaning/disinfecting or steriliza-
tion!
¾Only clean and disinfect the
product manually.
¾Do not sterilize the product
under any circumstances.
DANGER
Risk of electric shock and fire haz-
ard!
¾Unplug the device before clean-
ing.
¾Ensure that no fluids will pene-
trate the product.
¾Leave the product exposed to
air for at least 1 minute after
cleaning/disinfecting.
CAUTION
Damage to the product due to
incorrect cleaning or inappropriate
cleaning/disinfecting agents!
¾Use any commercial detergent
for surface cleaning.
¾Never immerse the product in
water or detergent.

9
6. Maintenance
To ensure reliable operation, Aesculap recommends
servicing the product at least once a year.
For the respective services, please contact your
national B. Braun/Aesculap agency, see Chapter Tech-
nical Service.
Service addresses
Aesculap Suhl GmbH
Fröhliche-Mann-Straße 15
98528 Suhl / Germany
Phone: [phone]
Fax: [phone]
Email: [e-mail]
www.aesculap-schermaschinen.de
Other service addresses can be obtained from the
address indicated above.
7. Technical Service
For service, maintenance or repairs, please contact
your national B. Braun/Aesculap agency.
Modifications carried out on medical technical equip-
ment may result in loss of guarantee/warranty rights
and forfeiture of applicable licenses.
Service addresses
Aesculap Suhl GmbH
Fröhliche-Mann-Straße 15
98528 Suhl / Germany
Phone: [phone]
Fax: [phone]
Email: [e-mail]
www.aesculap-schermaschinen.de
Other service addresses can be obtained from the
address indicated above.

Aesculap Suhl
Clipping machine Favorita Hybrid/FAV5 Hybrid
10
8. Accessories/Spare parts
9. Technical data
9.1 Clipping machine Favorita Hybrid/
FAV5 Hybrid
9.2 Declaration of conformity
10. Disposal
Electric tools, accessories and packaging should be
handed over for environmentally responsible recycling.
Article Accessories
GT205
Upgrade Set
1 Charging station
2 Li-ion batteries in stable hard-
shell case
GT208
Favorita Hybrid
GT200 Clipping machine
GT207 Adapter with power supply
GT604 Oil bottle
GT308
Fav5 Hybrid
GT207 Adapter with power supply
GT300 Clipping machine
GT604 Oil bottle
Model GT208/GT308
Stroke rate 2 500 1/min
Weight
(with clipper head, without adapter)
360 g
Classification acc. to Directive 93/
42/EEC
II
EN 60335-1, EN 60335-2-29
We hereby declare, under sole respon-
sibility, that this product is in confor-
mity with the following norms or
norm-defining documents:
2006/95/EC EC Low Voltage Directive
DIN EN 60335-1
DIN EN 60335-2-8
DIN EN 60335-2-23
DIN EN 60335-2-29
Safety of household and similar elec-
trical appliances
- General Requirements
- for hair clipping machines
- for battery chargers
Aesculap Suhl GmbH

11
10.1 For EU countries only
11. 2-Year Warranty
Dear Customer,
Many thanks for choosing one of our products.
For decades, the name Aesculap has stood for proven
quality and first-class service. We are known to pro-
vide innovative, high-performance products for our
customers. Aesculap manufactures high-quality
devices and can assure you that it uses high-quality
materials and careful manufacturing processes. We
would like to point out to you that we are not liable for
defects in our products, if these are caused by
improper use, normal wear or are caused by the prod-
uct being improperly used or if inappropriate or not
properly functioning third-party products are used.
Parts that are typically subject to wear, and for which
we are therefore not liable, are the battery and shear-
ing head. Material defects that do not affect or only
negligibly affect the value or function of the product
are also excluded from our warranty.
If we are liable under our warranty, we reserve the
right to repair or replace the product.
Do not throw electric tools in the
domestic waste!
According to European Directive
2012/19/EU on Waste Electrical and
Electronic Equipment and its imple-
mentation in national laws, electic
tools that are no longer suitable for
use must be collected separately and
handed over for environmentally
responsible recycling.

Aesculap Suhl
Schermaschinen Favorita Hybrid/FAV5 Hybrid
12
Legende
1Scherkopfhalter
2Hebel
3Schermaschine Favorita Hybrid/FAV5 Hybrid
4Akku-Entriegelung
5Ein-/Ausschalter
6Zylinderschraube
7Druckstück
8Rändelschraube
9Blattfeder
10 Zähne
11 Untere Schneidplatte
12 Obere Schneidplatte
Symbole am Produkt
Inhaltsverzeichnis
1. Sichere Handhabung ............................................13
2. Gerätebeschreibung .............................................13
2.1 Lieferumfang ..........................................................13
2.2 Zum Betrieb erforderliche Komponenten ......13
2.3 Verwendungszweck Schermaschine Favorita
Hybrid/FAV5 Hybrid ..............................................13
2.4 Funktionsweise Schermaschine Favorita
Hybrid/FAV5 Hybrid ..............................................13
3. Vorbereiten und Aufstellen ................................14
4. Arbeiten mit den Schermaschinen Favorita
Hybrid/FAV5 Hybrid und dem Adapter inkl.
Netzteil ....................................................................14
4.1 Bereitstellen ...........................................................14
4.1.1 Zubehör anschließen............................................ 14
4.1.2 Scherkopf der Favorita Hybrid aufstecken..... 14
4.1.3 Scherkopf der FAV5 Hybrid aufstecken .......... 15
4.2 Funktionsprüfung Schermaschine Favorita
Hybrid/FAV5 Hybrid ..............................................16
4.3 Handhabung Scherkopf Favorita Hybrid ........16
4.3.1 Plattendruck einstellen........................................ 16
4.3.2 Scherkopf demontieren....................................... 16
4.4 Handhabung Scherkopf FAV5 Hybrid ..............16
4.4.1 Scherkopf austauschen ....................................... 16
4.5 Handhabung Scherköpfe Favorita Hybrid/
FAV5 Hybrid ............................................................17
4.5.1 Schneidplatte schleifen....................................... 17
4.5.2 Scherkopf ölen....................................................... 17
4.5.3 Adapter inkl. Netzteil einstecken.................... 17
5. Aufbereitung ..........................................................18
5.1 Reinigung/Desinfektion .......................................18
5.2 Kontrolle, Pflege und Prüfung ...........................18
6. Wartung ..................................................................19
7. Technischer Service ..............................................19
8. Zubehör/Ersatzteile ..............................................20
9. Technische Daten ..................................................20
9.1 Schermaschine Favorita Hybrid/
FAV5 Hybrid ............................................................20
9.2 Konformitätserklärung ........................................20
10. Entsorgung ..............................................................20
10.1 Nur für EU-Länder ................................................21
11. 2 Jahre Gewährleistung ......................................21
Gebrauchsanweisung einhalten
Kennzeichnung von Elektro-
und Elektronikgeräten entspre-
chend Richtlinie 2012/19/EU
(WEEE), siehe Kapitel Entsor-
gung

13
1. Sichere Handhabung
¾Vor der Anwendung des Produkts Funktionsfähig-
keit und ordnungsgemäßen Zustand prüfen.
¾„Hinweise zur elektromagnetischen Verträglichkeit
(EMV)“ beachten.
¾Um Schäden durch unsachgemäßen Aufbau oder
Betrieb zu vermeiden und die Gewährleistung und
Haftung nicht zu gefährden:
– Produkt nur gemäß dieser Gebrauchsanweisung
verwenden.
– Sicherheitsinformationen und Instandhaltungs-
hinweise einhalten.
– Zubehör, das nicht in der Gebrauchsanweisung
erwähnt wird, nur mit Zustimmung des Herstellers
verwenden.
¾Produkt und Zubehör nur von Personen betreiben
und anwenden lassen, die die erforderliche Ausbil-
dung, Kenntnis oder Erfahrung haben.
¾Gebrauchsanweisung für den Anwender zugäng-
lich aufbewahren.
¾Gültige Normen einhalten.
¾Sicherstellen, dass die elektrische Installation des
Raums den IEC-Anforderungen entspricht.
¾Netzverbindungen durch Ziehen am Gerätestecker
lösen, nie durch Ziehen am Kabel.
¾Produkt nicht in explosionsgefährdeten Bereichen
einsetzen.
¾Kein beschädigtes oder defektes Produkt verwen-
den. Beschädigtes Produkt sofort aussortieren.
2. Gerätebeschreibung
2.1 Lieferumfang
Hinweis
Der Scherkopf der Schermaschine Favorita Hybrid ist
nicht im Lieferumfang enthalten.
2.2 Zum Betrieb erforderliche Kompo-
nenten
• Schermaschine Favorita Hybrid/FAV5 Hybrid
• Scherkopf
• Adapter inkl. Netzteil
2.3 Verwendungszweck Schermaschine
Favorita Hybrid/FAV5 Hybrid
Die Schermaschine Favorita Hybrid/FAV5 Hybrid wird
zum Scheren von Kleintieren verwendet.
Die Schermaschine Favorita Hybrid/FAV5 Hybrid muss
je nach Anwendung mit einem Scherkopf eingesetzt
werden.
2.4 Funktionsweise Schermaschine
Favorita Hybrid/FAV5 Hybrid
Die Schermaschine Favorita Hybrid/FAV5 Hybrid wird
mit dem Ein-/Ausschalter nach oben eingeschaltet und
nach unten ausgeschaltet.
GEFAHR
Lebensgefahr durch elektrischen
Stromschlag!
¾Produkt nicht öffnen.
¾Produkt nur an ein Versorgungs-
netz mit Schutzleiter anschlie-
ßen.
Bezeichnung Art.-Nr.
Schermaschine Favorita Hybrid GT200
Schermaschine FAV5 Hybrid GT300
Adapter inkl. Netzteil für Hyb-
ridschermaschinen
GT207
Gebrauchsanweisung TA013659

Aesculap Suhl
Schermaschinen Favorita Hybrid/FAV5 Hybrid
14
3. Vorbereiten und Aufstellen
Wenn die folgenden Vorschriften nicht beachtet wer-
den, übernimmt Aesculap insoweit keinerlei Verant-
wortung.
¾Beim Aufstellen und Betrieb des Produkts einhal-
ten:
– die nationalen Installations- und Betreiber-Vor-
schriften,
– die nationalen Vorschriften über Brand- und
Explosionsschutz.
– Anwendungshinweise gemäß IEC-/VDE-Bestim-
mungen.
4. Arbeiten mit den Scherma-
schinen Favorita Hybrid/FAV5
Hybrid und dem Adapter inkl.
Netzteil
4.1 Bereitstellen
4.1.1 Zubehör anschließen
Zubehörkombinationen, die nicht in der Gebrauchsan-
weisung erwähnt sind, dürfen nur verwendet werden,
wenn sie ausdrücklich für die vorgesehene Anwendung
bestimmt sind. Leistungsmerkmale sowie Sicherheits-
anforderungen dürfen nicht nachteilig beeinflusst
werden.
¾Bei Fragen wenden Sie sich an Ihren B. Braun/
Aesculap-Partner oder den Aesculap Technischen
Service, Adresse siehe Kapitel Technischer Service.
4.1.2 Scherkopf der Favorita Hybrid aufste-
cken
Hinweis
Der Scherkopf der Schermaschine Favorita Hybrid ist
nicht im Lieferumfang enthalten.
¾Ein-/Ausschalter 5nach oben schieben, um Scher-
maschine Favorita 3einzuschalten.
¾Hebel 2in Richtung Gehäuse drücken.
¾Scherkopf auf Scherkopfhalter 1aufstecken.
¾Hebel 2loslassen.
Der Scherkopf ist aufgesteckt.
GEFAHR
Brand- und Explosionsgefahr!
¾Produkt nicht in explosionsge-
fährdeten Bereichen einsetzen.
VORSICHT
Beeinträchtigung der Funktion oder
Beschädigung des Produkts durch
unsachgemäße Aufstellung!
¾Produkt keiner direkten Son-
neneinstrahlung oder Nässe
aussetzen.
¾Lüftungsschlitze des Produkts
nicht abdecken.
¾Nennspannung zwischen 100 V
bis 240 V und einem Netzfre-
quenzbereich von 50 Hz bis
60 Hz anschließen.
¾Sicherstellen, dass die Netz-
steckdose des Versorgungsnet-
zes, die zur Spannungsversor-
gung des Produkts genutzt wird,
frei zugänglich ist.
WARNUNG
Verletzungsgefahr durch scharfe
Schneidplatten!
¾Scherkopf der Schermaschine
vorsichtig behandeln.

15
4.1.3 Scherkopf der FAV5 Hybrid aufste-
cken
Hinweis
Der Scherkopf GT330 #10 (USA+GB) der Scherma-
schine FAV5 Hybrid ist im Lieferumfang enthalten. Je
nach Anwendung können verschiedene Scherköpfe ein-
gesetzt werden.
¾Bei geschlossenem Messerscharnier: Messer-
scharnier 13 mit Schraubendreher aufklappen,
siehe Abb. 1.
Abb. 1
¾Scherkopf 14 auf geöffnetes Messerscharnier 13
stecken, siehe Abb. 2.
Abb. 2
¾Ein-/Aus-Schalter 5drücken.
¾Scherkopf 14 leicht in Richtung Schermaschine
FAV5 Hybrid drücken, siehe Abb. 2.
Scherkopf 14 rastet hörbar ein.
¾Sicherstellen, dass der Scherkopf 14 korrekt auf der
Schermaschine FAV5 Hybrid sitzt.
WARNUNG
Verletzungsgefahr durch scharfe
Schneidplatten!
¾Scherkopf der Schermaschine
vorsichtig behandeln.
13
14
13

Aesculap Suhl
Schermaschinen Favorita Hybrid/FAV5 Hybrid
16
4.2 Funktionsprüfung Schermaschine
Favorita Hybrid/FAV5 Hybrid
¾Sichtprüfung durchführen.
¾Schalterstellung prüfen.
¾Scherkopf korrekt aufstecken und ggf. ölen, siehe
Kapitel Handhabung Scherkopf Favorita Hybrid
und siehe Handhabung Scherkopf FAV5 Hybrid.
¾Schermaschine Favorita Hybrid/FAV5 Hybrid vor
Gebrauch reinigen, siehe Kapitel Reinigung/Desin-
fektion.
4.3 Handhabung Scherkopf Favorita
Hybrid
4.3.1 Plattendruck einstellen
Hinweis
Um die Schneidleistung zu erhöhen, muss bei Bedarf
der Plattendruck reguliert werden.
¾Rändelschraube 8so stark anziehen, dass sich die
obere Schneidplatte 12 mit mittlerem Druck von
der Seite mit der Hand bewegen lässt.
4.3.2 Scherkopf demontieren
¾Rändelschraube 8mit Blattfeder 9lösen.
¾Obere Schneidplatte 11 unter Druckstück 7aus
Scherkopf schieben.
Der Scherkopf ist demontiert.
4.4 Handhabung Scherkopf FAV5 Hyb-
rid
4.4.1 Scherkopf austauschen
Abb. 3
¾Ein-/Aus-Schalter 5drücken, um Schermaschine
FAV5 Hybrid auszuschalten.
¾Scherkopf-Verriegelung 15 drücken, siehe Abb. 3.
WARNUNG
Verletzungsgefahr durch scharfe
Schneidplatten!
¾Scherkopf der Schermaschine
Favorita Hybrid vorsichtig
behandeln.
WARNUNG
Verletzungsgefahr durch scharfe
Schneidplatten!
¾Scherkopf der Schermaschine
FAV5 Hybrid vorsichtig behan-
deln.
15

17
Abb. 4
¾Scherkopf 14 nach vorne aufklappen, siehe Abb. 4.
¾Scherkopf 14 abnehmen.
¾Aufgeklapptes Messerscharnier mit Pinsel reinigen.
¾Scherkopf 14 auf Messerscharnier stecken.
¾Netzanschlussleitung der Schermaschine FAV5
Hybrid einstecken.
¾Ein-/Aus-Schalter 5drücken.
¾Scherkopf 14 leicht in Richtung Schermaschine
FAV5 Hybrid drücken.
Der Scherkopf 14 rastet hörbar ein.
¾Sicherstellen, dass der Scherkopf 14 korrekt auf der
Schermaschine FAV5 Hybrid sitzt.
4.5 Handhabung Scherköpfe
Favorita Hybrid/FAV5 Hybrid
4.5.1 Schneidplatte schleifen
Hinweis
Zum Schleifen der Schneidplatte an den Technischen
Service wenden, siehe Kapitel Technischer Service.
4.5.2 Scherkopf ölen
¾Mit weichem Lappen oder Pinsel obere 11 und
untere Schneidplatte 12 reinigen. Dabei sicherstel-
len, dass die Lücken zwischen den Zähnen sauber
sind.
¾Obere 11 und untere Schneidplatte 12 leicht mit
Spezialöl für Schneidköpfe GT604 einölen.
4.5.3 Adapter inkl. Netzteil einstecken
Abb. 5
¾Schermaschine halten und Akku-Entriegelung 4
drücken.
¾Adapter inkl. Netzteil 16 aus Schermaschine her-
ausziehen.
¾Adapter inkl. Netzteil in Schermaschine bis zum
Anschlag einschieben.
Die Schermaschine ist betriebsbereit.
14
3
4
16

Aesculap Suhl
Schermaschinen Favorita Hybrid/FAV5 Hybrid
18
5. Aufbereitung
5.1 Reinigung/Desinfektion
Hinweis
Entsorgungs- und Hygienevorschriften einhalten!
Manuelle Reinigung/Desinfektion
¾Gehäuse des Produkts mit einem flusenfreien Tuch,
das mit einem handelsüblichen Mittel zur Wisch-
desinfektion befeuchtet ist, abwischen.
¾Bei Bedarf Rückstände des Reinigungs- und Desin-
fektionsmittels nach dessen Einwirkzeit mit einem
in sauberem Wasser angefeuchteten, flusenfreien
Tuch abwischen.
¾Zum Trocknen sauberes, flusenfreies Tuch verwen-
den.
¾Falls nötig, Reinigung/Desinfektion wiederholen.
5.2 Kontrolle, Pflege und Prüfung
¾Produkt auf Raumtemperatur abkühlen lassen.
Produkt nach jeder Reinigung und Desinfektion prüfen
auf: Sauberkeit, Funktion und Beschädigung.
¾Scherkopf bei Bedarf ölen, siehe Kapitel Scherkopf
ölen.
¾Produkt auf Beschädigungen, unregelmäßige Lauf-
geräusche, übermäßige Erwärmung oder zu starke
Vibration prüfen.
¾Scherkopf auf abgebrochene, beschädigte und
stumpfe Schneiden kontrollieren.
¾Beschädigtes Produkt sofort aussortieren.
VORSICHT
Beschädigung oder Zerstörung des
Produkts durch maschinelle Reini-
gung/Desinfektion oder Sterilisa-
tion!
¾Produkt nur manuell reinigen/
desinfizieren.
¾Produkt niemals sterilisieren.
GEFAHR
Stromschlag- und Brandgefahr!
¾Vor der Reinigung Netzstecker
ziehen.
¾Sicherstellen, dass keine Flüs-
sigkeit in das Produkt eindringt.
¾Nach der Reinigung/Desinfek-
tion mindestens 1 Minute
ablüften lassen.
VORSICHT
Schäden am Produkt durch falsche
Reinigung oder falsches Reini-
gungs-/Desinfektionsmittel!
¾Für die Flächenreinigung han-
delsübliches Mittel verwenden.
¾Produkt nie in Wasser oder Rei-
nigungsmittel legen.
