Air King AKLC701 User manual

READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED. PROTECT
YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH
INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions
should always be followed to reduce the risk of fire,
electric shock and injury to person, including the following:
1. Read all instructions before installing or using exhaust fan.
2. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer.
3. Before servicing or cleaning the unit, switch power off at
service panel and lock the service disconnecting means to
prevent power from being switched on accidentally. When
the service disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to the
service panel.
4. Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes
and standards, including fire-related construction.
5. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment
to prevent back drafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA)
and the American Society for Heating, Refrigeration, and Air
Conditioning Engineers (ASHRAE), and the local code authorities.
CAUTION: FOR GENERAL VENTILATING USE ONLY. DO
NOT USE TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS
AND VAPORS.
Models: AKLC701, AKLC702,
AKLC703, AKLC709
www.airkinglimited.com
210572200 Rev. A 6-06
Exhaust Fan with Light
SAVE THESE INSTRUCTIONS
6. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
7. Ducted fans must always be vented to the outdoors.
8. This unit must be grounded.
9. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off
power unit.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
DO NOT USE THIS FAN WITH ANY SOLID-STATE SPEED CONTROL
DEVICE.
WARNING: DO NOT INSTALL OVER A TUB OR MOUNT IN
A SHOWER STALL ENCLOSURE.
10. NEVER place a switch where it can be reached from a tub or
shower.
WARNING: DO NOT USE IN KITCHENS
IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
1 of 12

SECTION 3
Existing Construction

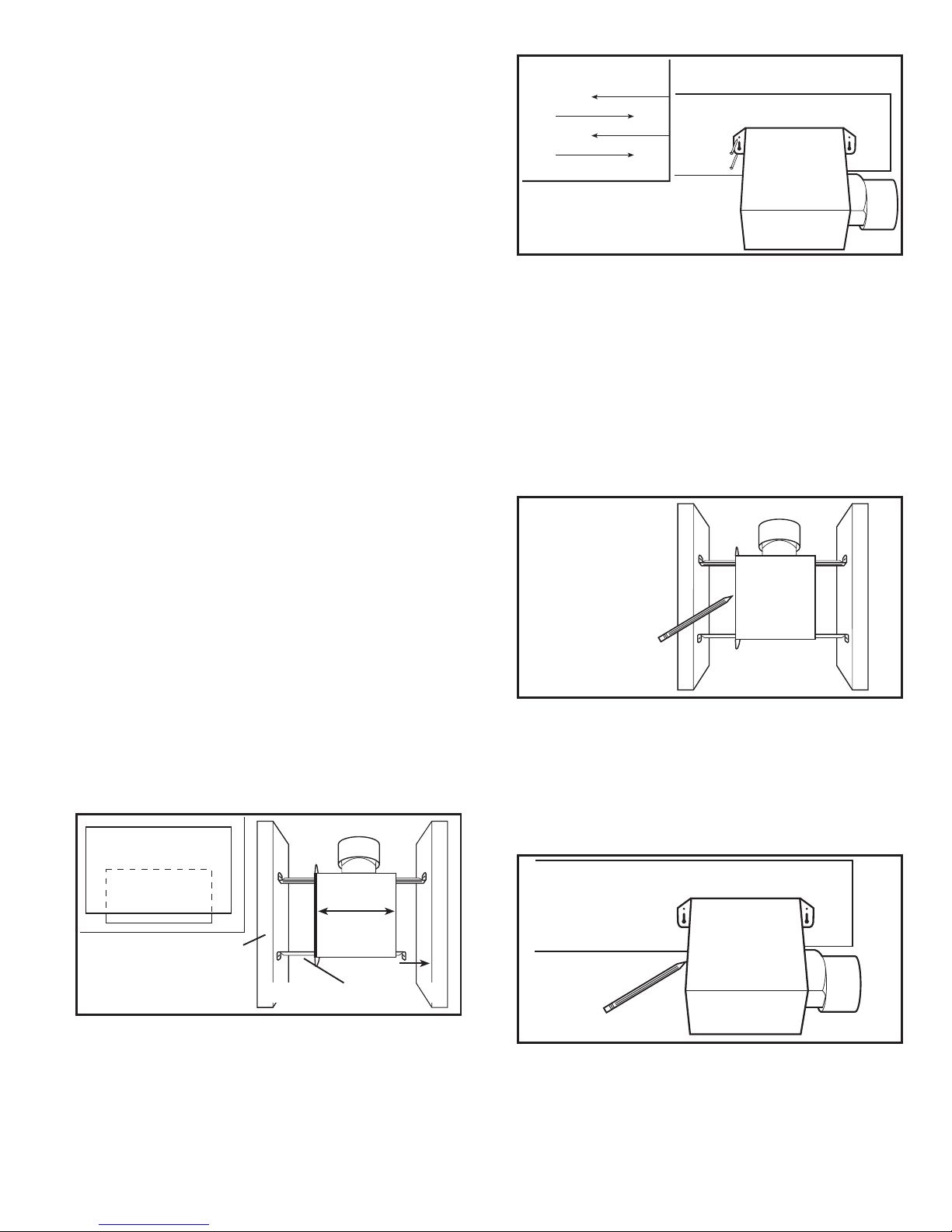

1a. Mounting Rail Installation: Set housing in position between
the joist and trace an outline onto the ceiling material (Figure
3). Set housing aside and cut opening, being careful not to
cut or damage any electrical or other hidden utilities. Install
the rails on the housing and position the housing in the
previously cut hole so that it is flush with the finished ceiling.
Secure the ends of the rails to the joists with nails or screws
(not provided) (Figure 1).
1b. Mounting Tab Installation: Position housing against the joist
and trace an outline of the housing onto the ceiling material
(Figure 4). Set housing aside and cut opening, being careful
not to cut or damage any electrical or other hidden utilities.
Place housing next to the joist and insure that it is flush with
the finished ceiling. Secure with four nails or screws (not
provided) to ensure proper installation (Figure 2).
INSTALLATION INSTRUCTIONS
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE STARTING INSTALLATION.
SECTION 1
Preparing the Exhaust Fan
1. Unpack fan from the carton and confirm that all pieces are
present. In addition to the exhaust fan you should have:
1 - Grill with Glass Light Lens
1 - Damper Assembly (attached)
2 - #8 Screws
2 - Lockwashers
4 - Mounting Rails
1 - Instruction/Safety Sheet
2. Choose the location for your fan. To ensure the best air and
sound performance, it is recommended that the length of
ducting and the number of elbows be kept to a minimum, and
that insulated hard ducting be used. Larger duct sizes will
reduce noise and airflow restrictions. This fan will require at
least 6" of clearance in the ceiling or wall, and will mount
through drywall up to 3/4" thick. The fan can be mounted
directly to the joist using the mounting tabs on the sides of
the housing or between 16" on center joists using the 4
provided mounting rails.
SECTION 2
New Construction
1. Mounting Rail Installation: Install the rails on the housing
and position the housing next to the joist. Using the gauge
on the fan’s housing, line up housing so that it will be flush
with the finished ceiling. Secure the ends of the rails with
screws or nails (not included) to the joists and slide the
housing into the final position (Figure 1).
2. Mounting Tab Installation: Using the gauge on the fan’s
housing, line up housing so that it will be flush with the
finished ceiling. Position the fan so that the tabs rest flat
against the joist and secure with four nails or screws (not
provided) to ensure proper installation (Figure 2).
www.airkinglimited.com
210572200 Rev. A 6-06 2 of 12
Figure 2
5/8"
3/ 8
"
1/2"
1/ 4
"
Figure 3
Figure 4
Figure 1
Joist
Housing
Hanger Bar

NOTE: If the fan motor plug is
connected to the fan housing
receptacle, unplug so the
blower assembly can be
completely removed.
2a. Wiring Fan/Light Independently: Run wiring from an approved
wall switch carrying the appropriate rating. One neutral
(white), one ground (green or bare copper), and two hot
(black lead connected to the switch). Secure the electrical
wires to the housing with an approved electrical connector.
Make sure you leave enough wiring in the box to make the
connection to the fan’s receptacle.
2b. From where you have access to inside the fan’s junction box,
connect the one white wire from the house to both the white
wire from the fan’s light receptacle and the white wire from
the fan’s exhaust receptacle. Connect the first black wire
from the wall switch to the red wire from the fan’s light
receptacle. Connect the second black wire from the house
to the fan’s exhaust receptacle. Connect the ground wire
from the house to the green wire from the fan’s grounding
screw (Figure 9). Use approved methods for all connections.
3a. Wiring Fan/Light together: Run wiring from an approved wall
switch carrying the appropriate rating. One neutral (white),
one ground (green or bare copper), and one hot (black lead
connected to the switch). Secure the electrical wires to the
housing w ith an approved electrical connector. Make sure
you leave enough wiring in the box to make the connection
to the fan’s receptacle.
3b. From where you have access to inside the fan’s junction box,
connect the one white wire from the house to both the white
wire from the fan’s light receptacle and the white wire from
the fan’s exhaust receptacle. Connect the black wire from
SECTION 4
Ducting
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL
AND NATIONAL BUILDING CODES.
1. Connect the ducting to the fan’s duct collar (Figure 5). Secure
in place using tape or screw clamp. Always duct the fan to
the outside through a wall or roof cap.
NOTE: If damper detaches from unit, reattach by snapping the
collar back onto the unit. It is designed to only fit one way.
SECTION 5
Wiring
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE STARTING INSTALLATION.
CAUTION: ALL ELECTRICAL CONNECTIONS MUST BE
MADE IN ACCORDANCE WITH LOCAL CODES, ORDINANCES,
OR NATIONAL ELECTRICAL CODE. IF YOU ARE UNFAMILIAR
WITH METHODS OF INSTALLING ELECTRICAL WIRING, SECURE
THE SERVICES OF A QUALIFIED ELECTRICIAN.
NOTE: This unit includes a side access panel for wiring that does
not require the removal of the fan’s blower assembly. If you
choose to wire the unit from the inside, you will need to remove
the blower assembly and internal wiring compartment. Both
methods are equally effective.
1a. External Wire Compartment: Remove the wire compartment
cover screw and place cover in a secure place (Figure 6).
1b. Internal Wire Compartment: Remove the screw holding the blower
assembly in place. Lift up on the assembly and tilt it at a 45°angle
to remove from the housing (Figure 7). Remove the wire compartment
cover screw and place the cover in a secure place (Figure 8).
www.airkinglimited.com
210572200 Rev. A 6-06 3 of 12
Figure 5
Figure 7
Plug
Screw
Figure 6
Screw Wire
Compartment
Cover
Figure 8 Screw
Wire
Compartment
Cover
Figure 9
Ground
Hot (Red)
Supply
from
house
White
Hot
(Black)

the wall switch to both the red wire from the fan’s light
receptacle and the black wire from the fan’s exhaust
receptacle. Connect the ground wire from the house to the
green wire from the fan’s grounding screw (Figure 10). Use
approved methods for all connections.
4. Carefully tuck wire back inside wire compartment and replace
wire compartment cover securing with the screw that was
removed earlier.
SECTION 6
Completing the Installation
1. If the fan’s blower assembly was removed during the wiring
process, reinstall the blower by reversing the directions in
Step 1b in Section 5 Wiring .
2. Insert the fan’s plug into the receptacle (Figure 7).

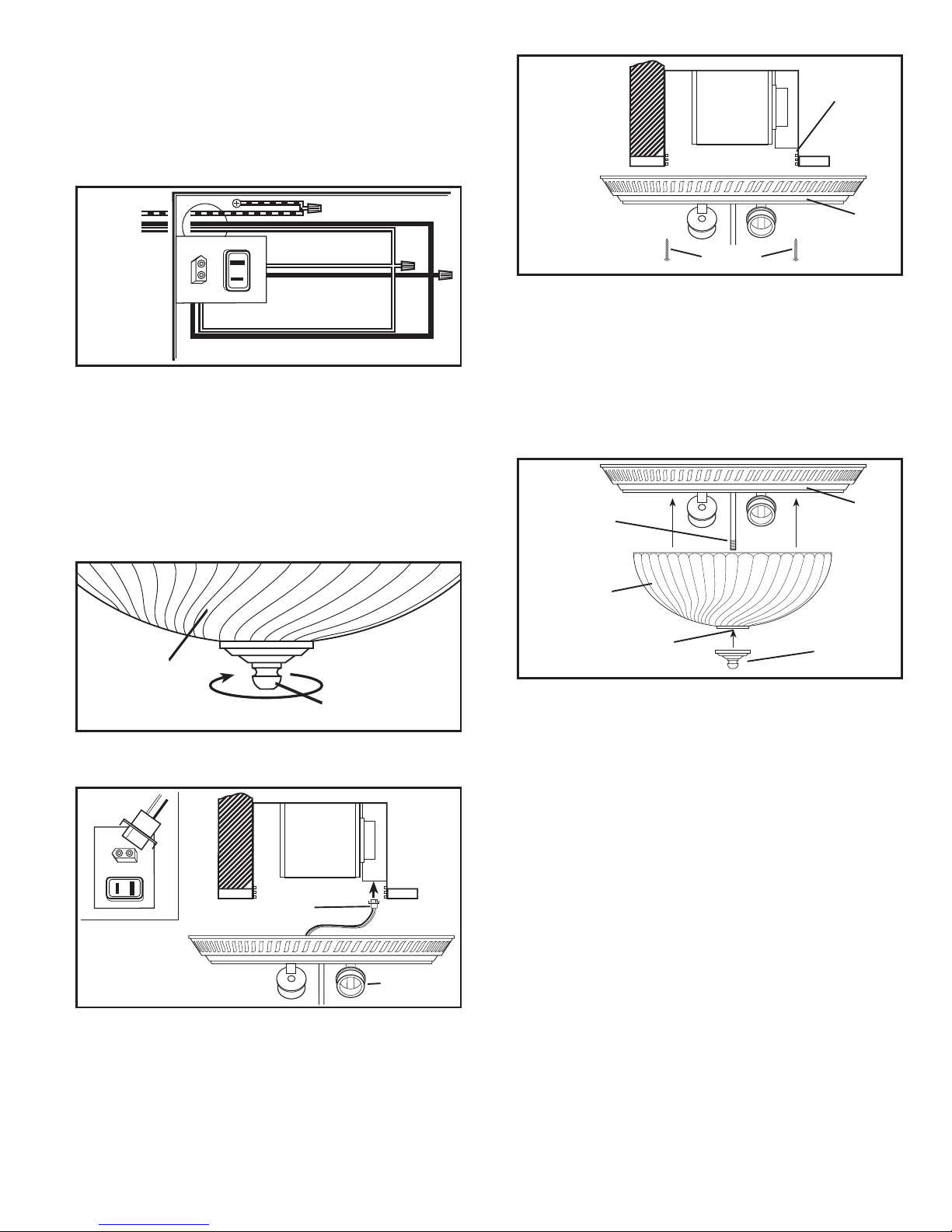

3. Remove glass light lens from grill by unscrewing knob at the
top of lens (Figure 11).
4. Plug cord from lamp holders into the appropriate receptacle
(Figure 12).
5. Line up slots in the grill with lances on inside of housing. Insert
included #8 screws through grill slots and into housing lances.
Tighten both screws until the grill fits snugly to the ceiling. DO
NOT OVER TIGHTEN (Figure 13).
www.airkinglimited.com
210572200 Rev. A 6-06 4 of 12
CAUTION: FAILURE TO SECURE THE GRILL MAY RESULT
IN A RATTLING OR HUMMING NOISE.
6. Install 2 - 60 watt maximum, type A19 medium base
incandescent bulbs (not included).
7. Reinstall the glass lens in place by sliding the hole in the
lens onto the rod from the grill and securing in place with
the lens knob removed in
step 3 (Figure 14).
8. Restore power and test your installation.
SECTION 7
Use and Care
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE SERVICING THE UNIT.
1. Cleaning the Grill: Refer to instructions in Section 6
Completing the Installation , to remove grill and glass light
lens. Use a mild detergent, such as dishwashing liquid, and
dry with a soft cloth. NEVER USE ANY ABRASIVE PADS OR
SCOURING POWDERS. Completely dry all parts before
reinstalling. Refer to instructions in Section 6
Completing the
Installation
, to reinstall grill and glass light lens.
2. Cleaning the Fan Assembly: Wipe all parts with a dry cloth
or gently vacuum the fan. NEVER IMMERSE ELECTRICAL
PARTS IN WATER.
CAUTION: ALLOW BULB TO COOL BEFORE REPLACING.
Figure 14
Grill
Glass Lens
Knob
Hole
Rod
Grill
Lances
#8 Screws
Figure 13
Figure 12
Cord
Lamp
Holders
Figure 10
Ground
Hot (Red)
Supply
from
house White
Figure 11 Knob
Glass Lens
Hot (Black)

LIMITED WARRANTY
All products manufactured by Air King Limited are warranted for one year from the date of purchase against defects in workmanship
and/or material. In addition, all ventilating/exhaust fans, heaters, combination fan lights and/or heaters, and range hoods are
guaranteed for five years from the date of purchase against defects in workmanship and/or material.
This warranty does not cover any labor or shipping costs or the cost of replacement components as part of routine maintenance
such as: range hood grease filters, charcoal filters or combination charcoal/grease filters; replacement light bulbs in range hoods
or bathroom fan/light/bulb heater combinations. As well, any damage or failure caused by abuse, misuse, abnormal usage, faulty
installation, or improper maintenance will not be covered by this warranty.
In order to make a claim on this warranty, you must be the original consumer of the product. You will be required to present to Air
King the original bill of sale showing: date of purchase, place of purchase and model purchased. Failure to meet these requirements
will void your warranty.
Air King will not be held responsible for any bodily injury or damages to personal property or real estate whether caused directly or
indirectly by the product. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages
and some states do not allow limitations on how long an implied warranty lasts, so these exclusions or limitations may not apply to
you. This warranty gives you specific legal rights and you may have other rights which vary from state to state and province to province.
FOR PARTS OR TECHNICAL ASSISTANCE
Please call: 1-800-465-7300, MONDAY THROUGH FRIDAY, BETWEEN THE HOURS OF 8 AM AND 4:00 PM EST.
PLEASE DO NOT RETURN PRODUCT TO PLACE OF PURCHASE.
Reference the type and style of product (located on label inside of the product) when you call.
For more information please visit our website: wwwairkinglimited.com
www.airkinglimited.com
210572200 Rev. A 6-06 5 of 12
Installer: _________________________________________________________ Installation Date:_________________________________________
Place of Purchase: _________________________________________________ Model Number:__________________________________________
Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Fan does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Connector plug from motor is not plugged in. 1b. Turn off power to unit. Remove Grill and plug motor into receptacle
in housing. Restore power to unit.
1c. Wiring is not connected properly. 1c. Turn off power to unit. Check that all wires are connected.
1d. Motor has stopped operating. 1d. Replace motor.
2. Fan is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting. The most common are bird nests
in the roof cap or wall cap where the fan exhausts to the outside.
3. Fan is operating louder than normal. 3a. Motor is loose. 3a. Turn off power to unit. Remove grill and check that all screws are fully
tightened. Restore power to unit.
3b. Fan blade is hitting housing of unit. 3b. Call your dealer for service.
3. Changing the Light Bulb: Disconnect power to the unit.
Remove glass light lens from grill by unscrewing knob at the
top of lens (Figure 11). Replace light bulb(s) with 60 watt
maximum, type A19 medium base incandescent bulb(s).
Reinstall the glass lens in place by sliding the hole in the
lens onto the rod from the grill and securing in place with
the lens knob (Figure 14).

www.airkinglimited.com
210572200 Rev. A 6-06 6 of 12
# Qty. Description Replacement Part #
1 1 Fan Housing 5S1234001
2 4 Mounting Rails 5S1299002
3 1 Collar/Damper 5S1299006
4 1 External Wire Cover 5S2299014
5 1 Gasket - Collar 5S2299015
6 1 Interior Wire Cover 5S2234001
7 1 #8 B Screw 5S1299007
8 2 #6 B Screw 5S1999010
9 1 Polarized Connector 5S1299008
10 1 Receptacle 5S1999001
11 1 Motor 5S2234002
12 3 Motor Mounting Screw 5S2234003
13 1 Blower Wheel 5S2234004
14 1 Cap Screw 5S2234005
15 1 Blower Housing 5S2234006
1
14
2
3
5
6
7
15
13
12

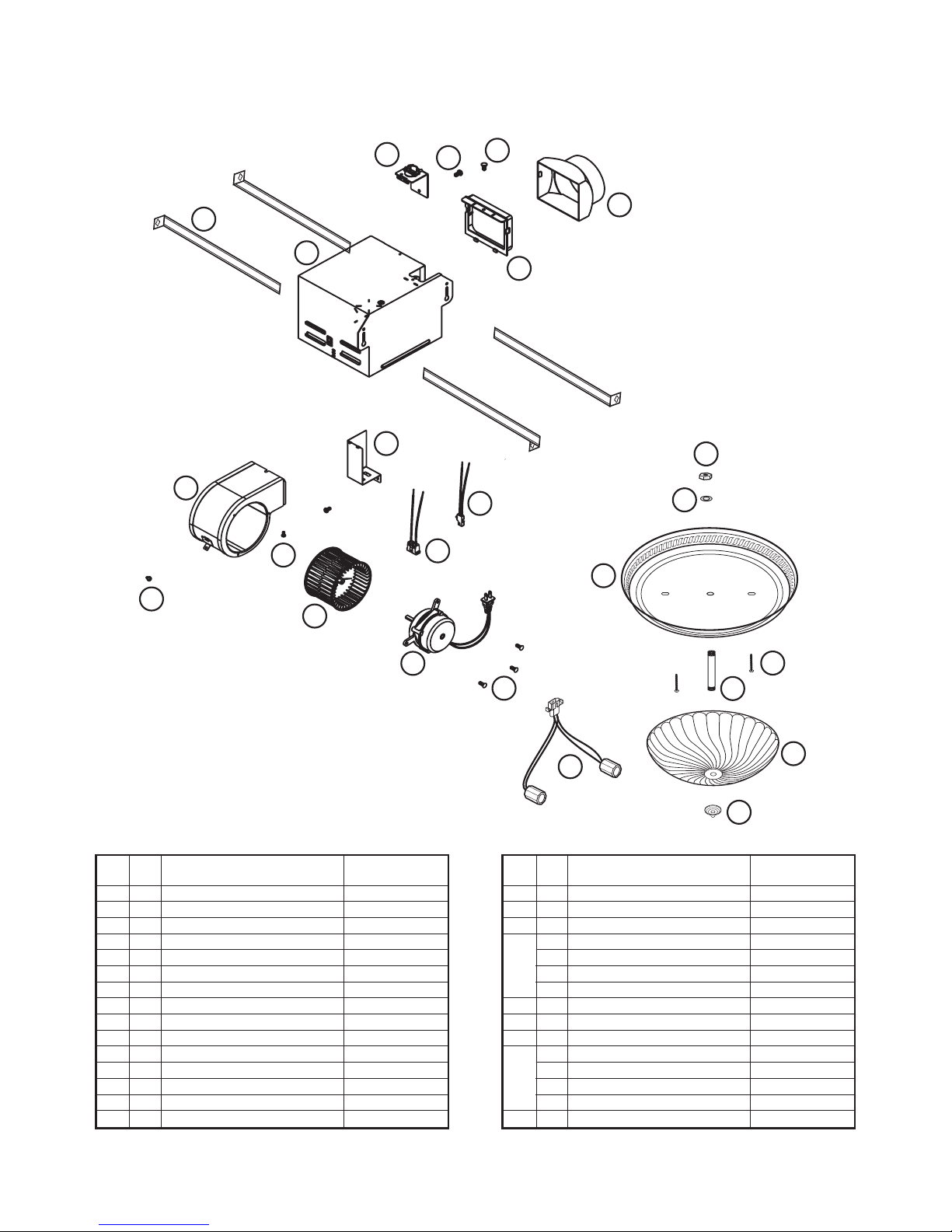

REPLACEMENT PARTS DIAGRAM
# Qty. Description Replacement Part #
16 1 #10 B Screw 5S1299009
17 1 Nut 5S5204008
18 1 Lockwasher 5S5204007
19 1 Base - Bronze 5S5204106
1 Base - Nickel 5S5204206
1 Base - White 5S5204306
1 Base - Brass 5S5204906
20 2 Mounting Screws 5S5204004
21 1 Mounting Rod 5S5204005
22 1 Glass 5S5204003
23 1 Knob - Bronze 5S5204101
1 Knob - Nickel 5S5204201
1 Knob - White 5S5204301
1 Knob - Brass 5S5204901
24 1 Lamp Holder 5S5204002
4
19
16
17
11
9
10
20
21
22
23
18
8
24

LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ
VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX
INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base doivent
toujours être suivies pour réduire les risques d’incendie, de choc
électrique et de blessures corporelles, incluant ce qui suit:
1. Bien lire toutes les instructions avant d’installer ou d’utiliser
le ventilateur d’évacuation.
2. Utiliser cette unité seulement de la manière pour laquelle le
fabricant l’a conçu. Si vous aviez des questions, veuillez
contacter le fabricant.
3. Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution et
verrouiller le dispositif de déconnexion afin d’éviter que
l’alimentation ne revienne accidentellement. Lorsque le
dispositif ne peut être verrouillé, fixer solidement un avis
d’avertissement, tel qu’une étiquette, au panneau de distribution.
4. Le travail d’installation et le câblage électrique doivent être
effectués par une(des) personne(s) qualifiée(s) en conformité
avec tous les codes et normes applicables, incluant la
construction relative aux incendies.
5. De l’air en quantité suffisante est requis pour la bonne
combustion et l’évacuation de gaz par le conduit (cheminée)
provenant d’équipement de brûlage au combustible pour
prévenir un refoulement. Suivre les directives du fabricant
de l’équipement de chauffage et les normes de sécurité telles
que celles publiées par la National Fire Protection Association
(NFPA) et de la American Society for Heating, Refrigeration,
and Air Conditioning Engineers (ASHRAE), et de celles des
autorités locales du code.
Modèles: AKLC701, AKLC702,
AKLC703, AKLC709
www.airkinglimited.com
210572200 Rev. A 6-06
Ventilateur combiner, comprend
lumière et ventilation
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT: POUR USAGE DE VENTILATION
GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER
DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.
6. Lors de coupe ou de perçage des murs et plafonds, ne pas
endommager le filage électrique et autres utilités cachées.
7. Les ventilateurs avec conduits doivent toujours être évacués
vers l’extérieur.
8. Cette unité doit être mise à la terre.
9. Pour éviter des dommages aux roulements des moteurs et/ou
des hélices bruyantes ou déséquilibrées, empêcher la
poussière de cloison sèche, poussière de construction, etc.,
d’atteindre l’unité de puissance.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE
VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
AVERTISSEMENT: NE PAS INSTALLER AU-DESSUS
D’UNE BAIGNOIRE NI AU-DESSUS D’UNE CABINE DE DOUCHE.
10. NE JAMAIS placer un interrupteur à un endroit qui puisse
être atteint de la baignoire ou de la douche.
AVERTISSEMENT: NE PAS UTILISER DANS LES CUISINES
INSTRUCTIONS IMPORTANTES –
MANUEL D’OPÉRATION
7 of 12

SECTION 3
Existing Construction
1a. Installation des Traverses de Montage: placer le châssis en
position entre les solives et tracer un contour sur le matériau
du plafond (Figure 3). Mettre le châssis de côté et découper
l’ouverture, en prenant soin de ne pas couper ou endommager
des câbles électriques dissimulés ou autres utilités. Installer les
traverses sur le châssis et positionner le châssis dans le trou
percé précédemment afin qu’il soit à effleurement avec le plafond
fini. Fixer les extrémités de la traverses à la solive avec des
clous ou des vis (non-compris) (Figure 1).
1b. Installation des Onglets de montage: positionner le châssis
contre la solive et tracer un contour du châssis sur le matériau
du plafond (Figure 4). Mettre le châssis de côté et découper
l’ouverture, en prenant soin de ne pas couper de câble
électrique dissimulé ou autre utilité. Placer le châssis près
de la solive et vous assurer qu’il soit à effleurement avec le
plafond fini. Fixer avec quatre (4) clous (non-compris) pour
assurer une installation adéquate (Figure 2).
INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT:VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
SECTION 1
Préparation du Ventilateur d’évacuation
1. Sortir le ventilateur de sa boite et confirmer que toutes les
pièces sont présentes. En plus du ventilateur d’évacuation
vous devriez avoir:
1 - Grille avec les Lentilles de l’éclairage
1 - Ensemble de clapet (attaché)
2 - Vis #8
2 - Rondelle de Sécurité
4 - Traverses de Montage
1 - Feuillet d’instructions / sécurité
2. Choisir un emplacement pour votre ventilateur. Pour assurer
la meilleure performance de l’air et sonore, il est recommandé
que la longueur des conduits et que le nombre de coudes
soit gardé au minimum, et que des conduits rigides isolés
soient utilisés. Des plus grands formats de conduits réduiront
le bruit et les restrictions au débit d’air. Ce ventilateur
nécessite au moins 15,2cm (6po) de dégagement du mur ou
du plafond et peut s’installer au travers de cloisons sèches
d’épaisseur de 1,9cm (3/4po). Le ventilateur peut être monté
directement sur la solive à l’aide des onglets de montage où
entre les 40,6cm (16po) au centre des solives en utilisant les
4 traverses de montages fournies.
SECTION 2
Nouvelle construction
1. Installation des Traverses de Montage: installer les traverses
sur le châssis et positionner le châssis près de la solive. En
utilisant le guide sur le châssis du ventilateur, aligner le
châssis pour qu’il soit à effleurement avec le plafond fini.
Fixer les extrémités des traverses avec des clous ou des vis
(non-comprises) aux solives et glisser le châssis à sa position
finale (Figure 1).
2. Installation des Onglets de Montage: à l’aide des guides sur
le châssis du ventilateur, aligner le châssis pour qu’il soit à
effleurement avec le plafond fini. Positionner le ventilateur
pour que les onglets reposent à plat contre la solive et fixer
en place à l’aide de quatre vis ou clous (non-compris) pour
assurer une bonne installation (Figure 2).
www.airkinglimited.com
210572200 Rev. A 6-06 8 of 12
Figure 2
5/8"
3/ 8
"
1/2"
1/ 4
"
Figure 1
Solive
Châssis
Traverses de Montage
Figure 3
Figure 4

REMARQUE: si le raccord
du moteur de ventilateur est
raccordé au réceptacle du
châssis, le débrancher afin
que l’assemblage de la
soufflante soit
complètement enlevé.
2a. Câblage du ventilateur/de la lumière sur des circuits
indépendants: courir le câblage à partir d’un commutateur mural
approuvé et de capacité appropriée. Un fil de neutre (blanc), un
fil de mise à la terre (vert ou cuivre nu), et deux fils vivants (le
fil noir raccordé à l’interrupteur). Fixer les câbles électriques au
châssis à l’aide de connecteur électrique approuvé. Vous assurer
que vous laissez suffisamment de câble dans la boîte pour
permettre le raccordement au réceptacle du ventilateur.
2b. Par là où vous avez accès à l’intérieur de la boîte de jonction
du ventilateur, raccorder un fil blanc de la maison aux deux
fils blancs du réceptacle de la lumière du ventilateur et le fil
blanc du réceptacle du ventilateur d’évacuation. Raccorder
le premier fil noir provenant du commutateur mural au fil
rouge du réceptacle de la lumière. Raccorder le second fil
noir provenant de la maison vers le réceptacle du ventilateur
d’évacuation. Raccorder le fil de mise à la terre de la maison
au fil vert de la vis de mise à la terre du ventilateur (Figure
9). Utiliser des méthodes de raccordement approuvées pour
toutes les connexions.
3a. Câblage du ventilateur/de la lumière sur le même circuit: courir
le câblage d’un commutateur mural approuvé et de capacité
appropriée. Un neutre (blanc), un de mise à la terre (vert ou cuivre
nu), et un vivant (fil noir raccordé à l’interrupteur mural). Fixer
les câbles électriques au châssis avec un connecteur électrique
approuvé. Vous assurer de laisser suffisamment de câble dans
la boîte pour faire le raccordement au réceptacle du ventilateur.
3b. Par là où vous avez accès à l’intérieur de la boîte de jonction du
ventilateur, raccorder un fil blanc provenant de la maison aux
SECTION 4
Conduits
AVERTISSEMENT: TOUS LES CONDUITS DOIVENT ÊTRE
CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
1. Raccorder le conduit au collet de conduit du ventilateur
(Figure 5). Fixer en place à l’aide de ruban ou de serre-joint.
Toujours évacuer le ventilateur vers l’extérieur au travers
de chapeau mural ou de toit.
REMARQUE: Si le clapet se détache de l’unité, le rattacher en
cliquant le collet sur l’unité. Il est conçu pour ne s’assembler que
d’une seule manière.
SECTION 5
Câblage
AVERTISSEMENT:VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
AVERTISSEMENT: TOUTES LES CONNEXIONS DOIVENT
ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES
LOCAUX OU NATIONAUX. SI VOUS N’ÊTES PAS FAMILIER AVEC
LES MÉTHODES D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE,
RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
REMARQUE: cette unité possède un panneau d’accès latéral
pour le câblage qui ne requiert pas l’enlèvement de l’assemblage
de la soufflante du ventilateur. Si vous choisissez de raccorder
l’unité par l’intérieur, vous aurez besoin d’enlever l’assemblage
de la soufflante et le compartiment de câblage intérieur. Les deux
méthodes sont également efficaces.
1a. Compartiment de Câblage Extérieur : enlever la vis du
couvercle du compartiment à câblage et mettre ce couvercle
dans un endroit fiable (Figure 6).
1b. Compartiment de Câblage Intérieur: enlever le vis retenant
en place l’assemblage de la soufflante. Tirer vers le haut le
kit d’assemblage et basculer sur un angle de 45 degré pour
pouvoir sortir du boiter. (Figure 7). Enlever la vis du couvercle
du compartiment à câblage et mettre ce couvercle dans un
endroit fiable (Figure 8).
www.airkinglimited.com
210572200 Rev. A 6-06 9 of 12
Figure 5
Alimentation
provenant de la
résidence
Figure 6
Vis Couvercle du
Compartiment
de Câblage
Figure 7
Raccord
Vis
Figure 8 Vis
Couvercle du
Compartiment
de Câblage
Figure 9
Fil de Masse
Fil Chaud (Rouge)
Blanc
Fil Chaud
(Noir)

deux fils blancs du réceptacle de la lumière et le fil blanc du
réceptacle du ventilateur d’évacuation. Raccorder le fil noir
provenant du commutateur mural aux deux fils rouge du réceptacle
de la lumière et au fil noir du réceptacle du ventilateur d’évacuation.
Raccorder le fil de mise à la terre de la maison au fil vert de la vis
de mise à la terre du ventilateur (Figure 10). Utiliser des méthodes
de raccordement approuvées pour toutes les connexions.
SECTION 6
Compléter l’installation
1. Si l’assemblage de la soufflante du ventilateur a été enlevé
durant le processus de raccordement, réinstaller la soufflante
en inversant les instructions à
l’étape 1b de la Section 5 Câblage .
2. Branchez la prise du ventilateur dans son réceptacle. (Figure 7).
3. Enlever les lentilles de verre de la grille en dévissant le bouton
au haut des lentilles (Figure 11).
4. Connecter le cordon des socles de lampe dans le réceptacle
approprié (Figure 12).
5. Aligner les fentes dans la grille avec les crans à l’intérieur
du châssis. Insérer les vis # 8 incluses au travers des fentes
de la grille dans les crans du châssis. Serrer les deux vis
jusqu’à ce que la grille s’ajuste fermement au plafond. NE
PAS SERRER A OUTRANCE (Figure 13).
www.airkinglimited.com
210572200 Rev. A 6-06 10 of 12
AVERTISSEMENT: UN MANQUEMENT A BIEN SERRER
LES VIS DU REFLECTEUR PEUT RESULTER EN UN BRUIT DE
CRECELLEMENT OU DE GRONDEMENT.
6. Installer 2 ampoules incandescentes à culot moyen de type
A19 de 60 watts au maximum (non-comprises).
7. Pour réinstaller le lustre en place, glissez le lustre de façon à
ce que le trou soit aligné à la tige de la grille et sécurisé avec
le bouton enlevé tel que démontré à la section 3. (Figure 14).
8. Restaurer l’alimentation et tester votre installation.
SECTION 7
Utilisation et entretien
AVERTISSEMENT:VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
1. Nettoyage de la grille: vous référer à la Section 6
Compléter
l’installation
, pour enlever la grille et les lentilles en verre.
Utiliser un détergent doux, tel que du liquide pour la vaisselle,
puis sécher à l’aide d’un chiffon doux. NE JAMAIS UTILISER
D’ABRASIF OU DE POUDRE A RECURER. Sécher
complètement toutes les pièces avant de réinstaller. Vous
référer à la Section 6
Compléter l’installation , pour réinstaller
la grille les lentilles en verre.
2. Nettoyage de l’assemblage du ventilateur: Nettoyer toutes
les parties à l’aide d’un chiffon sec ou passer délicatement
l’aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES
PARTIES ÉLECTRIQUES DANS L’EAU.
AVERTISSEMENT: PERMETTRE À L’AMPOULE DE SE
REFROIDIR AVANT DE LA REPLACER.
Bouton
Lentilles de Verre
Alimentation
provenant de la
résidence
Figure 14
Grille
Bouton
Barre
Trou
Lentilles de
Verre
Figure 10
Fil de Masse
Fil Chaud (Noir)
Blanc
Figure 12
Cordon
Support de
la Lumière
Grille
Crans
Vis #8
Figure 13
Figure 11
Fil Chaud (Rouge)

www.airkinglimited.com
210572200 Rev. A 6-06 11 of 12
Installateur: ______________________________________________________ Date d’installation: _______________________________________
Endroit de l’achat: _________________________________________________ Numéro de modèle:_______________________________________
3. Remplacement de l’ampoule: déconnecter l’alimentation de
l’unité. Enlever les lentilles en verre de la grille en dévissant
le bouton au haut des lentilles (Figure 11). Remplacer
l’ampoule (les ampoules) avec une (des) ampoule(s)
incandescente(s) à culot moyen de type A19 de 60 watts au
maximum. Réinstaller en place les lentilles en verre en
glissant le trou dans les lentilles dans la tige de la grille et
en serrant en place avec le bouton des lentilles (Figure 14).
Guide de dépannage
Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à la position en marche. peut être décle.nché.
1b. La fiche de raccord du moteur n’est 1b. Couper l’alimentation à l’unité. Retirer la grille et brancher le moteur dans
pas connectée. le réceptacle dans le cabinet. Remettre l’alimentation sur l’unité.
1c. Le câblage n’est pas raccordé correctement. 1c. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
1d. La moteur est terminee 1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l’air circule 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont
plus lentement que la normale. des nids d’oiseau dans le chapeau de toit ou mural là où le ventilateur
s’évacue vers l’extérieur.
3. Le ventilateur fonctionne de manière plus 3a. Le moteur est lâche. 3a. Couper l’alimentation à l’unité. Retirer la grille et vérifier que toutes les
bruyante que la normale. vis sont complètement serrées. Remettre l’alimentation sur l’unité.
3b. L’hélice du ventilateur frotte contre le cabinet de l’unité. 3b. Appeler votre marchand pour un service.
GARANTIE LIMITÉE
Tous les produits fabriqués par Air King Limited sont garantis pour un an à partir de la date d’achat contre les défauts de main d’œuvre et/ou
de matériel. De plus, tous les ventilateurs / évacuateurs, chaufferettes, combinés ventilateur/ lumière et/ou les chaufferettes et les hottes de
cuisine sont garantis pour cinq années à partir de la date d’achat contre les défauts de main d’œuvre et/ou de matériel.
Cette garantie ne couvre pas de coûts de transport ou de main d’œuvre ou le coût de remplacement de composantes faisant partie d’entretien
de routine tels que : Filtres à graisse des hottes de cuisine, filtres au charbon ou combiné filtre à graisse/ charbon ; ampoules électriques de
remplacement dans les hottes de cuisine ou les combinés ventilateur/ lumière/ chaufferette pour salle de bain. Aussi, tout dommage ou
défaillance causé par un abus, une mauvaise utilisation, une installation fautive ou un entretien incorrect ne sera pas couvert par cette garantie.
De manière à effectuer une réclamation sous cette garantie, vous devez être l’acheteur original du produit. Il vous sera exigé de présenter la
facture d’achat originale à Air King, qui démontrera : La date d’achat, l’endroit de l’achat et le modèle acheté. Le manquement à rencontrer
ces exigences annulera votre garantie.
Air King ne sera pas tenu responsable de quelque blessure corporelle ou dommage à la propriété ou à l’immeuble que ce soit causé directement
ou indirectement par le produit. Certains États ne permettent pas de limitation sur la durée de la garantie implicite, ou l’exclusion ou la limitation
de dommages indirects ou accessoires, ainsi, ces limitations et exclusions peuvent ne pas s’appliquer à vous. Cette garantie vous donne des
droits légaux spécifiques et vous pouvez aussi avoir des droits qui varient d’un État à l’autre et d’une province à l’autre.
POUR DES PIÈCES OU DE L’ASSISTANCE TECHNIQUE
Veuillez appeler au 1-800-465-7300, DU LUNDI AU VENDREDI ENTRE 8:00 HRE ET 16:00 HRE HNE.
VEUILLEZ NE PAS RETOURNER CE PRODUIT À L’ENDROIT DE L’ACHAT D’ORIGINE.
Référencer le type et le style du produit (localisé sur l’étiquette à l’intérieur du produit) lorsque vous appelez.
Pour plus d’information, veuillez visiter le site Web de Air King au www.airkinglimited.com

www.airkinglimited.com
210572200 Rev. A 6-06 12 of 12
# de pièce
# Qté. Description de remplacement
1 1 Cabinet du ventilateur 5S1234001
2 4 Traverses de Montage 5S1299002
3 1 Collet / Clapet 5S1299006
4 1 Couvercle de Câble Externe 5S2299014
5 1 Joint – Collet 5S2299015
6 1 Couvercle de Câble Interne 5S2234001
7 1 Vis #8 de B 5S1299007
8 1 Vis #6 de B 5S1999010
9 1 Polarized Connector 5S1299008
10 1 Réceptacle 5S1999001
11 1 Moteur 5S2234002
12 3 Vis de Montage de Moteur 5S2234003
13 1 Roue de la Soufflante 5S2234004
14 2 Vis du Capuchon 5S2234005
15 1 Cabinet de la Soufflante 5S2234006
DIAGRAMME DES PIÈCES DE REMPLACEMENT
# de pièce
# Qté. Description de remplacement
16 1 Vis #10 de B 5S1299009
17 1 Écrou 5S5204008
18 1 Rondelle de Sécurité 5S5204007
19 1 Base - Bronze 5S5204106
1 Base - Nickel 5S5204206
1 Base - Blanc 5S5204306
1 Base - Laiton 5S5204906
20 2 Vis de Montage 5S5204004
21 1 Tige de Montage 5S5204005
22 1 Lentilles de Verre 5S5204003
23 1 Bouton - Bronze 5S5204101
1 Bouton - Nickel 5S5204201
1 Bouton - Blanc 5S5204301
1 Bouton - Laiton 5S5204901
24 1 Support de la Lumière 5S5204002
1
14
2
3
5
6
7
15
13
12
4
19
16
17
11
9
10
20
21
22
23
18
8
24
