READ AND SAVE THESE INSTRUCTIONS
READ CAREFULLY BEFORE ATTEMPTING TO ASSEMBLE, INSTALL, OPERATE OR MAINTAIN THE PRODUCT DESCRIBED. PROTECT
YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH
INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR PROPERTY DAMAGE!
RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
GENERAL SAFETY INFORMATION
When using electrical appliances, basic precautions
should always be followed to reduce the risk of fire,
electric shock and injury to person, including the following:
1. Read all instructions before installing or using exhaust fan.
2. Use this unit only in the manner intended by the manufacturer.
If you have questions, contact the manufacturer.
3. Before servicing or cleaning the unit, switch power off at
service panel and lock the service disconnecting means to
prevent power from being switched on accidentally. When
the service disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to the
service panel.
4. Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes
and standards, including fire-related construction.
5. Sufficient air is needed for proper combustion and exhausting
of gases through the flue (chimney) of fuel burning equipment
to prevent back drafting. Follow the heating equipment
manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA)
and the American Society for Heating, Refrigeration, and Air
Conditioning Engineers (ASHRAE), and the local code authorities.
CAUTION: FOR GENERAL VENTILATING USE ONLY. DO
NOT USE TO EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS
AND VAPORS.
Model: DRLC107
www.airkinglimited.com
210572064 Rev. A 8-05
Exhaust Fan with Light
SAVE THESE INSTRUCTIONS
6. When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
7. Ducted fans must always be vented to the outdoors.
8. This unit must be grounded.
9. To avoid motor bearing damage and noisy and/or unbalanced
impellers, keep drywall spray, construction dust, etc. off
power unit.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK,
DO NOT USE THIS FAN WITH ANY SOLID-STATE SPEED CONTROL
DEVICE.
10. Acceptable for use over a bathtub or shower when installed
in a GFCI protected branch circuit.
11. NEVER place a switch where it can be reached from a tub or
shower.
WARNING: DO NOT USE IN KITCHENS
IMPORTANT INSTRUCTIONS -
OPERATING MANUAL
1 of 12

SECTION 3
Existing Construction
1. Set housing in position between the joist and trace an outline
onto the ceiling material (Figure 4). Set housing aside and
cut opening, being careful not to cut or damage any electrical
or other hidden utilities. Install the side rails on the housing
and position the housing in the previously cut hole so that it
is flush with the finished ceiling. Secure the ends of the rails
to the joists with screws or nails (not included) (Figure 3).
SECTION 4
Ducting
CAUTION: ALL DUCTING MUST COMPLY WITH LOCAL
AND NATIONAL BUILDING CODES.
1. Connect the ducting to the fan’s duct collar (Figure 5). Secure
in place using tape or screw clamp. Always duct the fan to
the outside through a wall or roof cap.
NOTE: If damper detaches from unit, reattach by snapping the
collar back onto the unit. It is designed to only fit one way.
INSTALLATION INSTRUCTIONS
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE STARTING INSTALLATION.
SECTION 1
Preparing the Exhaust Fan
1. Unpack fan from the carton and confirm that all pieces are
present. In addition to the exhaust fan you should have:
1 - Grill with Light Lens
1 - Damper Assembly (attached)
2 - #8 Screws
2 - Lockwashers
4 - Mounting Rails
1 - Instruction/Safety Sheet
2. Remove the fan’s venturi assembly, which is secured in place
with one screw through the venturi (Figure 1). This is a captive
screw and will stay installed in the venturi. Keep the venturi
assembly and the grill in the carton until needed so they do
not get damaged or lost.
3. Choose the location for your fan. To ensure the best air and
sound performance, it is recommended that the length of
ducting and the number of elbows be kept to a minimum, and
that insulated hard ducting be used. Larger duct sizes will
reduce noise and airflow restrictions. This fan will require at
least 6" of clearance in the ceiling or wall, and will mount
through drywall up to 3/4" thick. The
fan mounts between 16" or 24" on
center joists using the 4 provided
mounting rails.
4. Select the most convenient
electrical knockout and remove
using a straight-blade screw driver
(Figure 2).
SECTION 2
New Construction
1. Install the side rails on the housing and position the housing
next to the joist. Using the gauge on the fan’s housing, line up
housing so that it will be flush with the finished ceiling. Secure
the ends of the rails to the joists with screws or nails (not
included). Slide the housing into its final position (Figure 3).

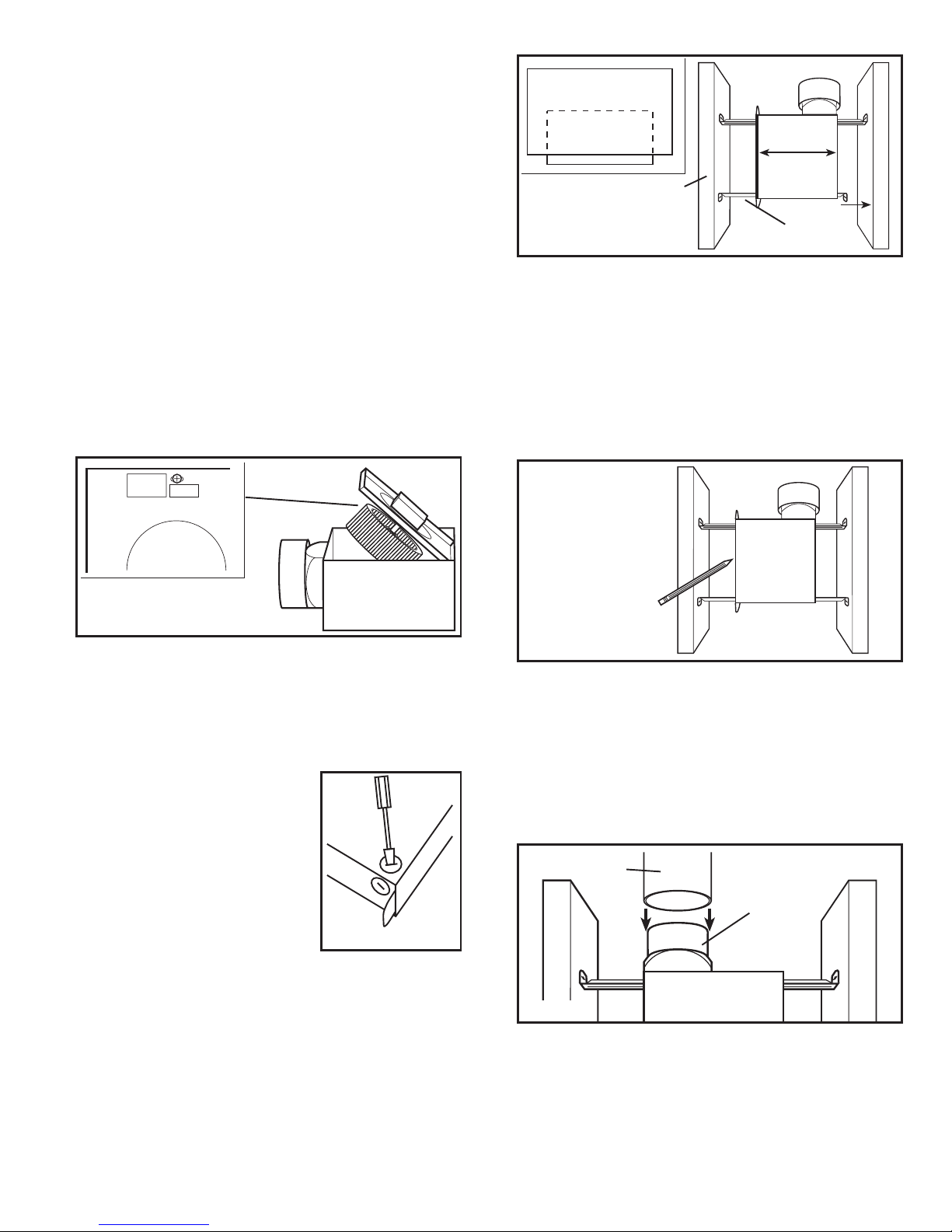

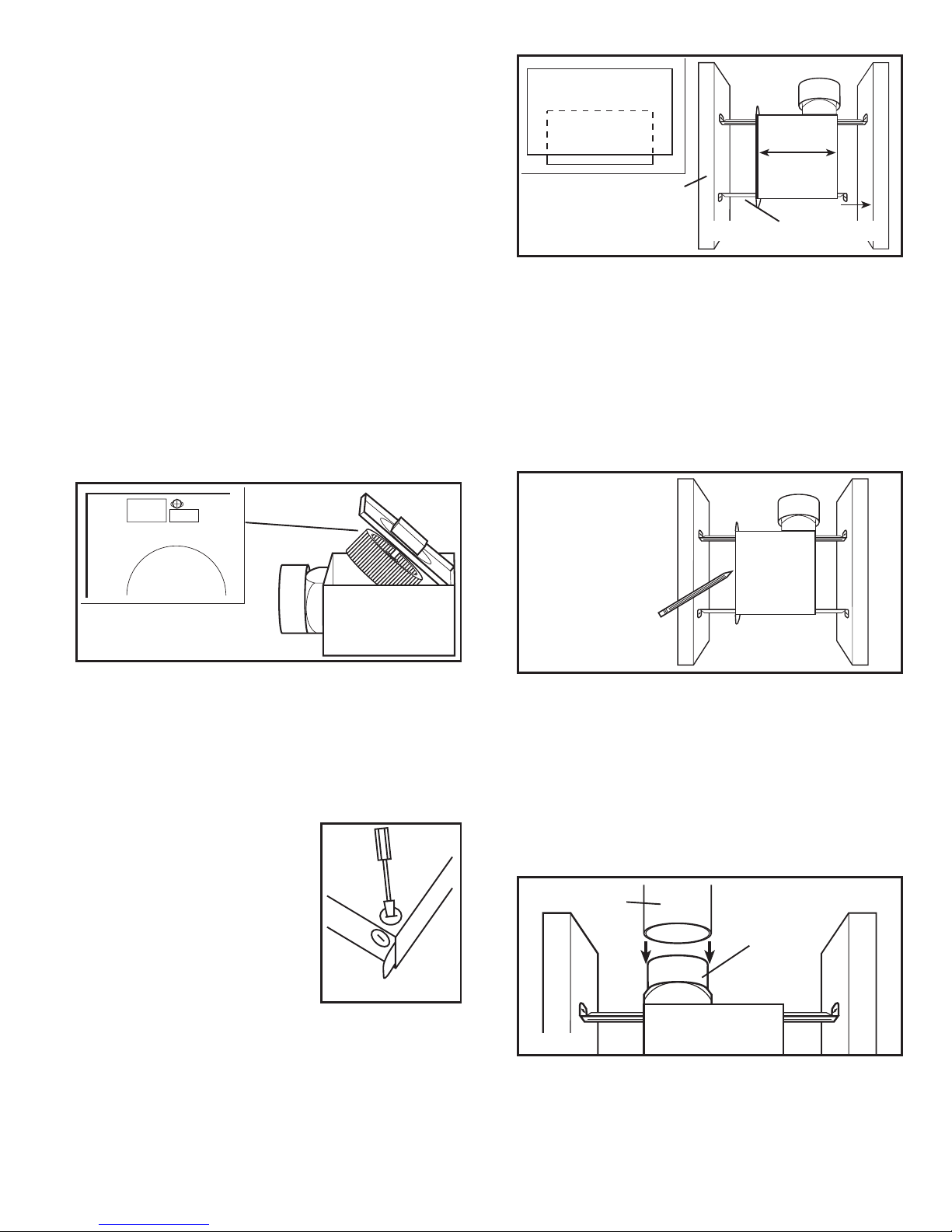

Figure 2
Figure 3
www.airkinglimited.com
210572064 Rev. A 8-05 2 of 12
Joist
Housing
Hanger Bar
Figure 4
Figure 1
Figure 5
Ducting Duct
Collar

2. Remove the glass light lens from the grill by pulling downward
on the lens. It is held in place with hidden tabs on either side
of the lens. It might be necessary to carefully insert a putty
knife or screwdriver into one of the indentations around the
light lens to help release the lens from the grill (Figure 8).
3. Plug cord from lamp holders into the appropriate receptacle
(Figure 9).
4. Line up the slots in the grill with clips on the inside of housing.
Insert included #8 screws through lockwasher (both located
inside bag attached to underside of grill), through grill slots and
into housing clips. Tighten both screws until the grill fits snugly
to the ceiling. DO NOT OVER TIGHTEN (Figure 10).
CAUTION: FAILURE TO SECURE THE GRILL MAY RESULT
IN A RATTLING OR HUMMING NOISE.
5. Install a 100 watt maximum, type A19 medium base
incandescent bulb (not included) and a 7 watt maximum
type C7 (candelabra base) night light (not included) into the
side lamp holder (Figure 11).
SECTION 5
Wiring
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE STARTING INSTALLATION.
CAUTION: ALL ELECTRICAL CONNECTIONS MUST BE
MADE IN ACCORDANCE WITH LOCAL CODES, ORDINANCES,
OR NATIONAL ELECTRICAL CODE. IF YOU ARE UNFAMILIAR
WITH METHODS OF INSTALLING ELECTRICAL WIRING, SECURE
THE SERVICES OF A QUALIFIED ELECTRICIAN.
1. Run wiring from an approved wall switch carrying the
appropriate rating. One neutral (white), one ground (green
or bare copper), and three hot (black, blue, brown leads
connected to the switch, one for each function). Secure the
electrical wires to the housing with an approved electrical
connector. Make sure you leave enough wiring in the box to
make the connection to the fan’s receptacle.
2. From where you have access to the fan’s junction box, connect
the white wire from the house to the two white wires from the
fan. Connect one hot (black) wire from the wall switch to the
black wire from the fan (this is the fan control). Connect second
hot (blue) wire from the wall switch to the blue wire from the
fan (this is the main light control). Connect the third hot (brown)
wire from the wall switch to the brown wire from the fan (this
is the night light control). Connect the ground wire (green or
bare copper) from the house to the green wire from the fan
(Figure 6). Use approved methods for all connections.
SECTION 6
Completing the Installation
1. Reinstall the fan’s venturi by holding it at approximately a 45
degree angle, hook the two tabs on the venturi into the slots
on the housing and secure in place by tightening the venturi
screw. Rotate the blower wheel by hand to ensure it spins
freely. Now plug the fan motor into the receptacle (Figure 7).
www.airkinglimited.com
210572064 Rev. A 8-05 3 of 12
Figure 9
Grill
Clip
#8 Screws
Figure 7
Figure 8
Tabs
Grill
Indent
Lens
Figure 10
Lockwashers
Figure 6
Ground
Hot (Black)
Supply
from
house
Neutral
(White)
Hot (Blue)
Hot (Brown)

www.airkinglimited.com
210572064 Rev. A 8-05 4 of 12
SECTION 7
Use and Care
CAUTION: MAKE SURE POWER IS SWITCHED OFF AT
SERVICE PANEL BEFORE SERVICING THE UNIT.
1. Cleaning the Grill: Refer to instructions in Section 6
Completing the Installation , to remove grill and glass light
lens. Use a mild detergent, such as dishwashing liquid, and
dry with a soft cloth. NEVER USE ANY ABRASIVE PADS OR
SCOURING POWDERS. Completely dry all parts before
reinstalling. Refer to instructions in Section 6
Completing the
Installation
, to reinstall grill and glass light lens.
2. Cleaning the Fan Assembly: Unplug the motor cord and light
cord from receptacles and loosen the venturi screw to remove
the venturi from the unit. Wipe all parts with a dry cloth or
gently vacuum the fan. NEVER IMMERSE ELECTRICAL PARTS
IN WATER. Refer to instructions in Section 6
Completing the
Installation
, to reinstall venturi.
CAUTION: ALLOW BULB TO COOL BEFORE REPLACING
3. Changing the Light Bulb: Disconnect power to the unit.
Remove the glass light lens from the grill by pulling downward
on the lens. It is held in place with hidden tabs on either side
of the lens. It might be necessary to carefully insert a putty
knife or screwdriver into one of the indentations around the
light lens to help release the lens from the grill (Figure 9).
Replace main light bulb with 100 watt maximum, type A19
medium base incandescent bulb. Replace night light bulb
with 7 watt maximum, type C7 (candelabra base)
incandescent bulb. Reinstall the glass lens in place by
inserting the two tabs connected to the light lens into the
holes in the grill and applying upward pressure until the
lens fits snugly into place (Figure 12).

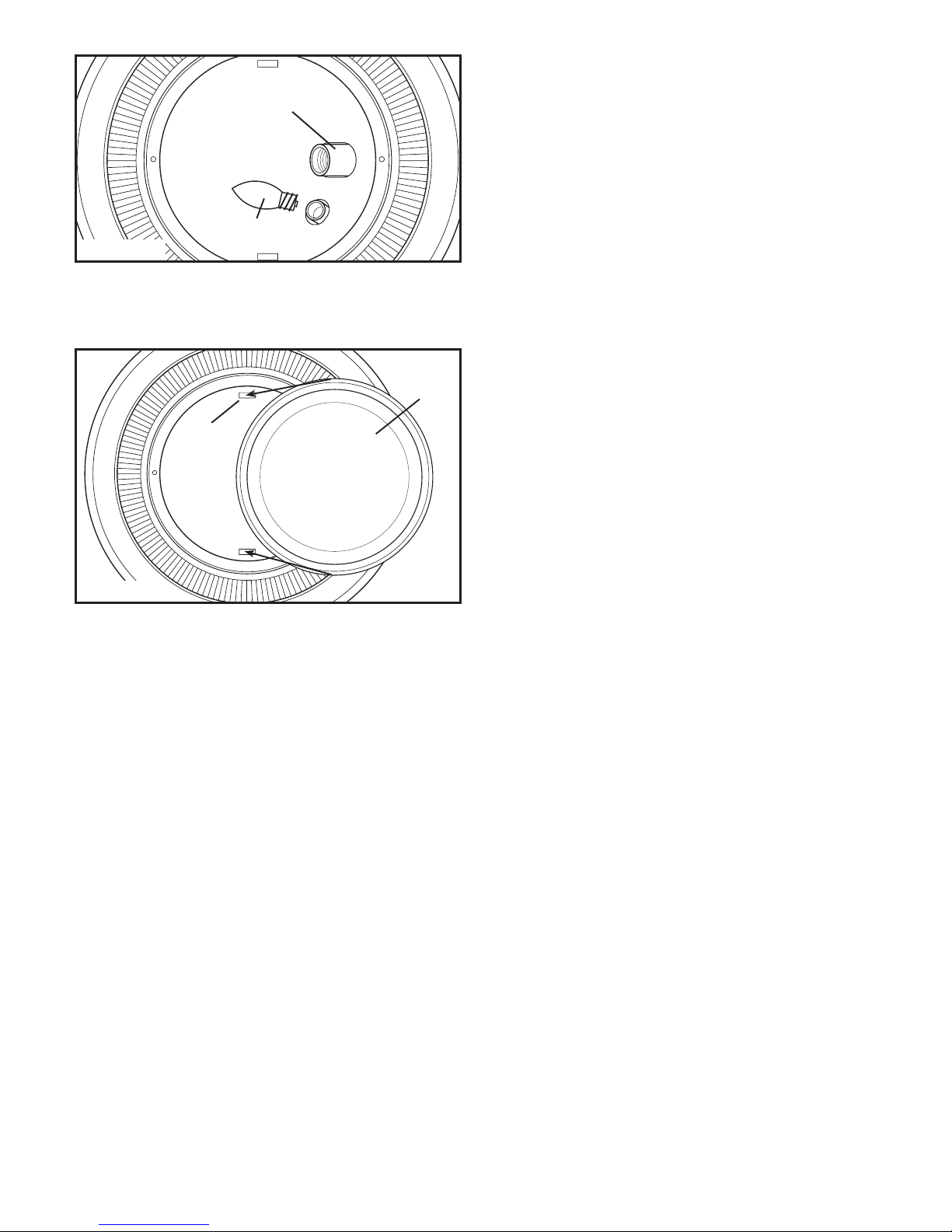

Figure 11
Lamp Holder
Night Light
6. Reinstall the glass lens in place by inserting the two tabs
connected to the light lens into the holes in the grill and
applying upward pressure until the lens fits snugly into
place (Figure 12).
7. Restore power and test your installation.
Figure 12
Lens
Hole

Troubleshooting Guide
Trouble Probable Cause Suggested Remedy
1. Fan does not operate when the switch is on. 1a. A fuse may be blown or a circuit tripped. 1a. Replace fuse or reset circuit breaker.
1b. Connector plug from motor is not plugged in. 1b. Turn off power to unit. Remove Grill and plug motor into receptacle
in housing. Restore power to unit.
1c. Wiring is not connected properly. 1c. Turn off power to unit. Check that all wires are connected.
1d. Motor has stopped operating. 1d. Replace motor.
2. Fan is operating, but air moves slower than normal. 2. Obstruction in the exhaust ducting. 2. Check for any obstructions in the ducting. The most common are bird nests
in the roof cap or wall cap where the fan exhausts to the outside.
3. Fan is operating louder than normal. 3a. Motor is loose. 3a. Turn off power to unit. Remove grill and check that all screws are fully
tightened. Restore power to unit.
3b. Fan blade is hitting housing of unit. 3b. Call your dealer for service.
LIMITED WARRANTY
All products manufactured by Air King Limited are warranted for one year from the date of purchase against defects in workmanship
and/or material. In addition, all ventilating/exhaust fans, heaters, combination fan lights and/or heaters, and range hoods are
guaranteed for five years from the date of purchase against defects in workmanship and/or material.
This warranty does not cover any labor or shipping costs or the cost of replacement components as part of routine maintenance
such as: range hood grease filters, charcoal filters or combination charcoal/grease filters; replacement light bulbs in range hoods
or bathroom fan/light/bulb heater combinations. As well, any damage or failure caused by abuse, misuse, abnormal usage, faulty
installation, or improper maintenance will not be covered by this warranty.
In order to make a claim on this warranty, you must be the original consumer of the product. You will be required to present to Air
King the original bill of sale showing: date of purchase, place of purchase and model purchased. Failure to meet these requirements
will void your warranty.
Air King will not be held responsible for any bodily injury or damages to personal property or real estate whether caused directly or
indirectly by the product. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages
and some states do not allow limitations on how long an implied warranty lasts, so these exclusions or limitations may not apply to
you. This warranty gives you specific legal rights and you may have other rights which vary from state to state and province to province.
FOR PARTS OR TECHNICAL ASSISTANCE
Please call: 1-800-465-7300, MONDAY THROUGH FRIDAY, BETWEEN THE HOURS OF 8 AM AND 4:00 PM EST.
PLEASE DO NOT RETURN PRODUCT TO PLACE OF PURCHASE.
Reference the type and style of product (located on label inside of the product) when you call.
For more information please visit our website: wwwairkinglimited.com
www.airkinglimited.com
210572064 Rev. A 8-05 5 of 12
Installer: _________________________________________________________ Installation Date:_________________________________________
Place of Purchase: _________________________________________________ Model Number:__________________________________________

www.airkinglimited.com
210572064 Rev. A 8-05 6 of 12
# Qty. Description Replacement Part #
1 1 Fan Housing 5S1299005
2 4 Mounting Rails 5S1299002
3 1 Collar 5S1299003
4 1 Damper 5S1299004
5 1 Polarized Receptacle 5S1999001
6 1 Polarized Nylon Receptacle 3P 5S1204001
7 1 Blower Wheel 5S2299004
8 1 Motor 5S2299005
9 2 Lockwasher 5S1999013
10 1 Motor Bracket 5S2299003
11 2 Screw 5S1999012

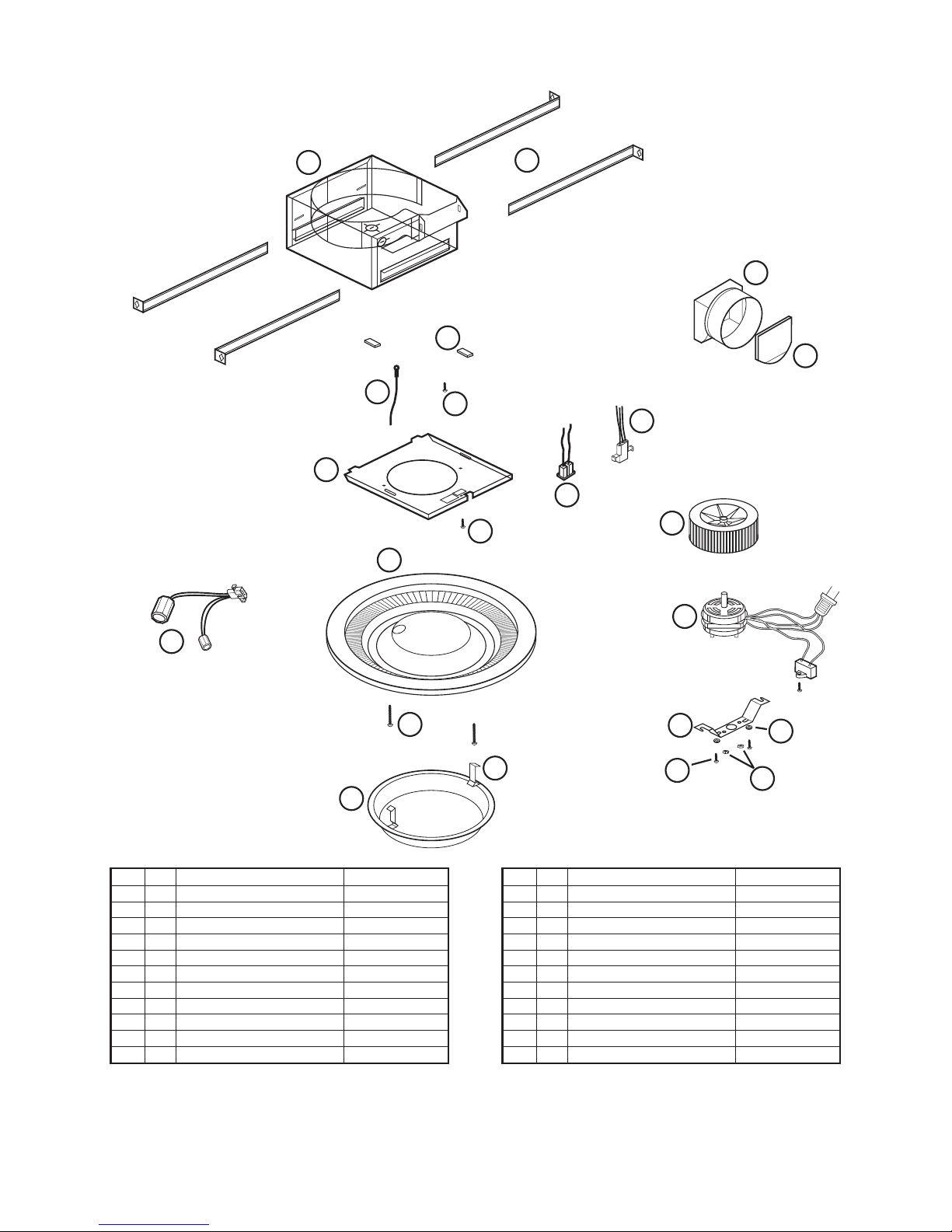

REPLACEMENT PARTS DIAGRAM
# Qty. Description Replacement Part #
12 2 Hex Nut 5S1999006
13 2 Clip 5S1999014
14 1 #10 Ground Screw 5S1999002
15 1 Motor Plate 5S1204002
16 1 Screw 5S1999011
17 1 Grill Base 5S5204009
18 2 Mounting Screws 5S5204010
19 2 Len Clips 5S5204011
20 1 Glass Lens 5S5204012
21 1 Lamp Holders 5S5204013
22 1 14 ga Ground Wire 5S1999003
2
10
1
3
4
5
6
7
8
9
11 12
13
14
15
16
17
18
19
20
21
22

LIRE ET CONSERVER CES INSTRUCTIONS
LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ
VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX
INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ.
CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ
Lors de l’utilisation d’appareils électriques, des précautions de base doivent
toujours être suivies pour réduire les risques d’incendie, de choc
électrique et de blessures corporelles, incluant ce qui suit:
1. Bien lire toutes les instructions avant d’installer ou d’utiliser
le ventilateur d’évacuation.
2. Utiliser cette unité seulement de la manière pour laquelle le
fabricant l’a conçu. Si vous aviez des questions, veuillez
contacter le fabricant.
3. Avant d’effectuer un service ou de nettoyer l’unité, couper
l’alimentation électrique dans le panneau de distribution et
verrouiller le dispositif de déconnexion afin d’éviter que
l’alimentation ne revienne accidentellement. Lorsque le
dispositif ne peut être verrouillé, fixer solidement un avis
d’avertissement, tel qu’une étiquette, au panneau de distribution.
4. Le travail d’installation et le câblage électrique doivent être
effectués par une(des) personne(s) qualifiée(s) en conformité
avec tous les codes et normes applicables, incluant la
construction relative aux incendies.
5. De l’air en quantité suffisante est requis pour la bonne
combustion et l’évacuation de gaz par le conduit (cheminée)
provenant d’équipement de brûlage au combustible pour
prévenir un refoulement. Suivre les directives du fabricant
de l’équipement de chauffage et les normes de sécurité telles
que celles publiées par la National Fire Protection Association
(NFPA) et de la American Society for Heating, Refrigeration,
and Air Conditioning Engineers (ASHRAE), et de celles des
autorités locales du code.
Modèle: DRLC107
www.airkinglimited.com
210572064 Rev. A 8-05
Ventilateur combiner, comprend
lumière et ventilation
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT: POUR USAGE DE VENTILATION
GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER
DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.
6. Lors de coupe ou de perçage des murs et plafonds, ne pas
endommager le filage électrique et autres utilités cachées.
7. Les ventilateurs avec conduits doivent toujours être évacués
vers l’extérieur.
8. Cette unité doit être mise à la terre.
9. Pour éviter des dommages aux roulements des moteurs et/ou
des hélices bruyantes ou déséquilibrées, empêcher la
poussière de cloison sèche, poussière de construction, etc.,
d’atteindre l’unité de puissance.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES
D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE
VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.
10. Acceptable pour utilisation au-dessus d’une baignoire ou
d’une douche lorsque installé dans un circuit protégé par un
disjoncteur de fuite de terre.
11. NE JAMAIS placer un interrupteur à un endroit qui puisse
être atteint de la baignoire ou de la douche.
AVERTISSEMENT: NE PAS UTILISER DANS LES CUISINES
INSTRUCTIONS IMPORTANTES –
MANUEL D’OPÉRATION
7 of 12

SECTION 3
Existing Construction
1. Placer le châssis en position entre les solives et tracer un contour
sur le matériau du plafond (Figure 4). Mettre le châssis de côté
et découper l’ouverture, en prenant soin de ne pas couper ou
endommager des câbles électriques dissimulés ou autres utilités.
Installer les traverses sur le châssis et positionner le châssis
dans le trou percé précédemment afin qu’il soit à effleurement
avec le plafond fini. Fixer les extrémités des traverses avec des
clous ou des vis (non-comprises) aux solives (Figure 3).
SECTION 4
Conduits
AVERTISSEMENT: TOUS LES CONDUITS DOIVENT ÊTRE
CONFORMES AUX CODES DU BÂTIMENT LOCAUX ET NATIONAUX.
1. Raccorder le conduit au collet de conduit du ventilateur
(Figure 5). Fixer en place à l’aide de ruban ou de serre-joint.
Toujours évacuer le ventilateur vers l’extérieur au travers
de chapeau mural ou de toit.
REMARQUE: Si le clapet se détache de l’unité, le rattacher en
cliquant le collet sur l’unité. Il est conçu pour ne s’assembler que
d’une seule manière.
INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT:VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
SECTION 1
Préparation du Ventilateur d’évacuation
1. Sortir le ventilateur de sa boite et confirmer que toutes les
pièces sont présentes. En plus du ventilateur d’évacuation
vous devriez avoir:
1 - Grille avec les Lentilles de l’éclairage
1 - Ensemble de clapet (attaché)
2 - Vis #8
2 - Rondelle de Sécurité
4 - Traverses de Montage
1 - Feuillet d’instructions / sécurité
2. Retirer l’ensemble venturi du ventilateur, lequel est fixé en place
par une vis au travers du venturi (Figure 1). C’est une vis
imperdable et elle demeurera installée dans le venturi. Garder
l’ensemble venturi et la grille dans la boite jusqu’à ce que vous
en ayez besoin pour qu’ils ne soient pas endommagés ou perdus.
3. Choisir un emplacement pour votre ventilateur. Pour assurer
la meilleure performance de l’air et sonore, il est recommandé
que la longueur des conduits et que le nombre de coudes
soit gardé au minimum, et que des conduits rigides isolés
soient utilisés. Des plus grands formats de conduits réduiront
le bruit et les restrictions au débit d’air. Ce ventilateur
nécessite au moins 15,2cm (6po) de dégagement du mur ou
du plafond et peut s’installer au travers de cloisons sèches
d’épaisseur de 1,9cm (3/4po). Le
ventilateur s’installe entre 40,6cm ou
61cm (16po ou 24po) au centre des
solives à l’aide des quatre (4)
traverses de montage incluses.
4. Sélectionner l’alvéole défonçable la
mieux appropriée et l’enlever à l’aide
d’un tournevis à lame plate (Figure 2).
SECTION 2
Nouvelle construction
1. installer les traverses sur le châssis et positionner le châssis
près de la solive. En utilisant le guide sur le châssis du
ventilateur, aligner le châssis pour qu’il soit à effleurement
avec le plafond fini. Fixer les extrémités des traverses avec
des clous ou des vis (non-comprises) aux solives et glisser
le châssis à sa position finale (Figure 3).
Figure 2
Figure 3
www.airkinglimited.com
210572064 Rev. A 8-05 8 of 12
Figure 4
Figure 1
Figure 5
Solive
Cabinet
Traverses de Montage
Conduits
Collet du
Conduit

2. Enlever les lentilles de lampe en verre de la grille en tirant vers
le bas sur les lentilles. Elles sont tenues en place avec des
onglets dissimulés des deux côtés de la lentille. Il pourrait être
nécessaire d’insérer soigneusement un couteau à mastiquer
ou un tournevis dans les échancrures autour des lentilles de
lampe pour aider à dégager les lentilles de la grille (Figure 8).
3. Connecter le cordon des socles de lampe dans le réceptacle
approprié (Figure 9).
4. Aligner les fentes dans la grille avec les clips à l’intérieur du
châssis. Insérer les vis # 8 comprises au travers de la rondelle
de sécurité (les deux se retrouvent dans le sac attaché sur
le côté inférieur de la grille), dans les fentes de la grille et
dans les clips du châssis. Serrer les deux vis jusqu’à ce que
la grille s’ajuste fermement au plafond. NE PAS SERRER A
OUTRANCE (Figure 10).
SECTION 5
Câblage
AVERTISSEMENT:VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
AVERTISSEMENT: TOUTES LES CONNEXIONS DOIVENT
ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES
LOCAUX OU NATIONAUX. SI VOUS N’ÊTES PAS FAMILIER AVEC
LES MÉTHODES D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE,
RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ.
1. Courir le câblage à partir d’un commutateur mural approuvé
et de capacité appropriée. Un fil de neutre (blanc), un fil de
mise à la terre (vert ou cuivre nu), et trois fils vivants (les fils
noir, bleu et brun raccordés à l’interrupteur, un pour chaque
fonction). Fixer les câbles électriques au châssis à l’aide de
connecteur électrique approuvé. Vous assurer que vous
laissez suffisamment de câble dans la boîte pour permettre
le raccordement au réceptacle du ventilateur.
2. Par là où vous avez accès à l’intérieur de la boîte de jonction
du ventilateur, raccorder un fil blanc de la maison aux deux
fils blancs du ventilateur. Raccorder un fil vivant (noir) du
commutateur mural au fil noir du ventilateur (celui-ci est pour
le contrôle du ventilateur). Raccorder le second fil vivant (bleu)
du commutateur mural au fil blue du ventilateur (celui-ci est
pour le contrôle de la lumière principale). Raccorder un
troisième fil vivant (brun) du commutateur mural au fil brun du
ventilateur (celui-ci pour le contrôle de la lumière de nuit).
Raccorder le fil de mise à la terre (vert ou cuivre nu) de la
maison au fil vert du ventilateur (Figure 6). Utiliser des méthodes
de raccordement approuvées pour toutes les connexions.
SECTION 6
Compléter l’installation
1. Réinstaller le venturi du ventilateur en le tenant à un angle
d’environ 45 degrés, accrocher les deux onglets sur le venturi
dans les fentes sur le cabinet et fixer en place en serrant les
vis du venturi. Faire tourner la roue de la soufflante à la main
pour s’assurer qu’elle tourne librement. Maintenant, connecter
le moteur du ventilateur dans le réceptacle (Figure 7).
www.airkinglimited.com
210572064 Rev. A 8-05 9 of 12
Figure 9
Grille
Clip
Vis #8
Figure 7
Figure 8
Onglets
Grille
Échancrure
Lentilles
Figure 10
Rondelle de
Sécurité
Figure 6
Fil de Masse
Fil Chaud (Noir)
Neutre
(Blanc)
Fil Chaud (Bleu)
Fil Chaud
(Brun)
Alimentation
provenant de
la résidence
Vis #8

www.airkinglimited.com
210572064 Rev. A 8-05 10 of 12
SECTION 7
Utilisation et entretien
AVERTISSEMENT:VOUS ASSURER QUE L’ALIMENTATION
EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER
L’INSTALLATION.
1. Nettoyage de la grille: vous référer à la Section 6
Compléter
l’installation
, pour enlever la grille et les lentilles en verre.
Utiliser un détergent doux, tel que du liquide pour la vaisselle,
puis sécher à l’aide d’un chiffon doux. NE JAMAIS UTILISER
D’ABRASIF OU DE POUDRE A RECURER. Sécher
complètement toutes les pièces avant de réinstaller. Vous
référer à la Section 6
Compléter l’installation , pour réinstaller
la grille les lentilles en verre.
2. Nettoyage de l’assemblage du ventilateur: débrancher le
cordon d’alimentation du moteur et de la lumière des
réceptacles et desserrer la vis du venturi pour enlever le
venturi de l’unité. Nettoyer toutes les pièces avec un chiffon
sec ou passer délicatement l’aspirateur. NE JAMAIS
IMMERGER DES PIÈCES ÉLECTRIQUES DANS L’EAU. Vous
référer aux instructions d’installation à la Section 6
Compléter
l’installation
pour réinstaller le venturi.
AVERTISSEMENT: PERMETTRE À L’AMPOULE DE SE
REFROIDIR AVANT DE LA REPLACER
3. Remplacement de l’ampoule: déconnecter l’alimentation de
l’unité. Enlever les lentilles de lampe en verre de la grille en
tirant vers le bas sur les lentilles. Elles sont tenues en place
avec des onglets dissimulés des deux côtés de la lentille. Il
pourrait être nécessaire d’insérer soigneusement un couteau
à mastiquer ou un tournevis dans les échancrures autour
des lentilles de lampe pour aider à dégager les lentilles de
la grille (Figure 9). Remplacer l’ampoule principale avec
ampoule incandescente d’un maximum de 100 watts, de type
A19 à culot moyen. Remplacer la lampe de nuit avec une
ampoule d’un maximum de 7 watts (culot de type candélabre).
Réinstaller les lentilles en verre en place en insérant les deux
onglets raccordés aux lentilles dans les trous dans la grille
et en appliquant une pression vers le haut jusqu’à ce que les
lentilles s’ajustent fermement en place (Figure 12).
AVERTISSEMENT: UN MANQUEMENT A BIEN SERRER
LES VIS DU REFLECTEUR PEUT RESULTER EN UN BRUIT DE
CRECELLEMENT OU DE GRONDEMENT.
5. Installer une ampoule incandescente à culot moyen de type
A19 de 100 watts au maximum (non-comprise) et une ampoule
d’un maximum de 7 watts (culot de type candélabre) lampe
de nuit (non-comprise) dans le socle de lampe (Figure 11).
6. Réinstaller les lentilles en verre en place en insérant les deux
onglets raccordés aux lentilles de lampe dans les trous dans
la grille et en appliquant une pression vers le haut jusqu’à
ce que la grille s’ajuste fermement en place (Figure 12).
7. Restaurer l’alimentation et tester votre installation.
Figure 12
Trou
Figure 11
Support de
la Lumière
Lentilles
Lumière de Nuit

www.airkinglimited.com
210572064 Rev. A 8-05 11 of 12
GARANTIE LIMITÉE
Tous les produits fabriqués par Air King Limited sont garantis pour un an à partir de la date d’achat contre les défauts de main
d’œuvre et/ou de matériel. De plus, tous les ventilateurs / évacuateurs, chaufferettes, combinés ventilateur/ lumière et/ou les
chaufferettes et les hottes de cuisine sont garantis pour cinq années à partir de la date d’achat contre les défauts de main d’œuvre
et/ou de matériel.
Cette garantie ne couvre pas de coûts de transport ou de main d’œuvre ou le coût de remplacement de composantes faisant partie
d’entretien de routine tels que : Filtres à graisse des hottes de cuisine, filtres au charbon ou combiné filtre à graisse/ charbon ;
ampoules électriques de remplacement dans les hottes de cuisine ou les combinés ventilateur/ lumière/ chaufferette pour salle
de bain. Aussi, tout dommage ou défaillance causé par un abus, une mauvaise utilisation, une installation fautive ou un entretien
incorrect ne sera pas couvert par cette garantie.
De manière à effectuer une réclamation sous cette garantie, vous devez être l’acheteur original du produit. Il vous sera exigé de
présenter la facture d’achat originale à Air King, qui démontrera : La date d’achat, l’endroit de l’achat et le modèle acheté. Le
manquement à rencontrer ces exigences annulera votre garantie.
Air King ne sera pas tenu responsable de quelque blessure corporelle ou dommage à la propriété ou à l’immeuble que ce soit causé
directement ou indirectement par le produit. Certains États ne permettent pas de limitation sur la durée de la garantie implicite,
ou l’exclusion ou la limitation de dommages indirects ou accessoires, ainsi, ces limitations et exclusions peuvent ne pas s’appliquer
à vous. Cette garantie vous donne des droits légaux spécifiques et vous pouvez aussi avoir des droits qui varient d’un État à l’autre
et d’une province à l’autre.
POUR DES PIÈCES OU DE L’ASSISTANCE TECHNIQUE
Veuillez appeler au 1-800-465-7300, DU LUNDI AU VENDREDI ENTRE 8:00 HRE ET 16:00 HRE HNE.
VEUILLEZ NE PAS RETOURNER CE PRODUIT À L’ENDROIT DE L’ACHAT D’ORIGINE.
Référencer le type et le style du produit (localisé sur l’étiquette à l’intérieur du produit) lorsque vous appelez.
Pour plus d’information, veuillez visiter le site Web de Air King au www.airkinglimited.com
Installateur: ______________________________________________________ Date d’installation: _______________________________________
Endroit de l’achat: _________________________________________________ Numéro de modèle:_______________________________________
Guide de dépannage
Trouble Cause Possible Solution Suggérée
1. Le ventilateur ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur 1a. Remplacer le fusible ou réinitialiser le disjoncteur.
l’interrupteur est à la position en marche. peut être décle.nché.
1b. La fiche de raccord du moteur n’est 1b. Couper l’alimentation à l’unité. Retirer la grille et brancher le moteur dans
pas connectée. le réceptacle dans le cabinet. Remettre l’alimentation sur l’unité.
1c. Le câblage n’est pas raccordé correctement. 1c. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés.
1d. La moteur est terminee 1d. Remplacez la moteur
2. Le ventilateur fonctionne, mais l’air circule 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont
plus lentement que la normale. des nids d’oiseau dans le chapeau de toit ou mural là où le ventilateur
s’évacue vers l’extérieur.
3. Le ventilateur fonctionne de manière plus 3a. Le moteur est lâche. 3a. Couper l’alimentation à l’unité. Retirer la grille et vérifier que toutes les
bruyante que la normale. vis sont complètement serrées. Remettre l’alimentation sur l’unité.
3b. L’hélice du ventilateur frotte contre le cabinet de l’unité. 3b. Appeler votre marchand pour un service.

www.airkinglimited.com
210572064 Rev. A 8-05 12 of 12
# de pièce
# Qté. Description de remplacement
1 1 Cabinet du ventilateur 5S1299005
2 4 Traverses de Montage 5S1299002
3 1 Collet 5S1299003
4 1 Clapet 5S1299004
5 1 Réceptacle Polarisé 5S1999001
6 1 Réceptacle 3P Polarisé 5S1204001
7 1 Roue de la Soufflante 5S2299004
8 1 Moteur 5S2299005
9 2 Rondelle de Sécurité 5S1999013
10 1 Support de moteur 5S2299003
11 2 Vis 5S1999012
DIAGRAMME DES PIÈCES DE REMPLACEMENT
2
10
1
3
4
5
6
7
8
9
11 12
13
14
15
16
17
18
19
20
21
22
# de pièce
# Qté. Description de remplacement
12 2 Écrou hexagonal 5S1999006
13 2 Clip 5S1999014
14 1 Vis #10 de mise à la terre 5S1999002
15 1 Plaque de Moteur 5S1204002
16 1 Vis 5S1999011
17 1 Base de la grille 5S5204009
18 2 Vis de Montage 5S5204010
19 2 Clip de Lentilles 5S5204011
20 1 Lentilles de Verre 5S5204012
21 1 Socle de Lampe 5S5204013
22 1 Fil de mise à la terre de calibre #14 5S1999003
