AIRFORCE 5DL66752 Guide

[de] Montage- und Gebrauchsanweisung
[en] Instructions on mounting an use
[fr] Prescriptions de montage et mode d’emploi
[nl] Montagevoorschriften en Gebruiksaanwiizing
[it] Istruzioni di montaggio e d’uso
[s] Monterings- och bruksanvisningar
[e] Montaje y modo de empleo
[hr] Uputstva za montažu i uporabu
[si] Navodila za montažo in uporabo
Dunstabzugshaube
Extractor hood
Hotte
Afzuigkap
Cappa aspirante
Fläkt
Campana extractora
Kuhinjska napa
Kuhinjska napa
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
5DL66752/5DL68752/5DL69752
[sr] Instalacija
izduvna kapa 5DL66752/5DL68752/5DL69752





















 


 



















































AVVERTENZE I
9
Warnung
DWARNUNG
Das Gerät darf von Kindern unter 8 Jahren und von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und
erforderliche Kenntnis bedient werden, wenn diese überwacht werden, oder nachdem
sie über betreende Anleitungen im Sinne einer sicheren Bedienung des Geräts
aufgeklärt wurden und die mit dem Betrieb des Geräts in Verbindung stehenden
Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung
undWartung, die Aufgabe des Benutzers ist, darf nicht ohne entsprechende Aufsicht von
Kindern durchgeführt werden. Die Abzugshaube niemals in Betrieb nehmen, wenn das
Gitter nicht korrekt montiert ist! Wenn die Dunstabzugshaube gleichzeitig mit Geräten,
die nicht mit elektrischer Energie betrieben werden, in Betrieb ist, darf der Unterdruck
des Raumes 4 pa (4 x 10-5 bar) nicht überschreiten. Benutzen Sie die Haube nie ohne
korrekt montiertes Gitter!
Die zugänglichen Teile können heiß werden, wenn die Kochäche benutzt wird.
Die Abluft darf nicht über einen Schacht abgeleitet werden, der zum Ableiten von durch
Geräte zur Verbrennung von Gas oder anderen Brennstoen erzeugtem Rauch benutzt
wird. Wenn die Abzugshaube gleichzeitig mit anderen Geräten, die Gas oder andere
Brennstoe einsetzen, verwendet wird, muss immer eine entsprechende Belüftung des
Raums vorgesehen sein. Es ist streng verboten, Speisen unter der Haube auf oenem
Feuer zuzubereiten. Die Benutzung von oenem Feuer ist für die Filter schädlich und kan
zu Bränden führen, deshalb muss dies in jedem Fall vermieden werden. Das Frittieren
darf nur unter Kontrolle erfolgen, um zu vermeiden, dass das erhitzte Öl Feuer fängt.
Bezüglich der technischen und der Sicherheitsmaßnahmen, die zum Ableiten des
Rauchs zu ergreifen sind, müssen die Bestimmungen der Verfügungen der zuständigen
örtlichen Behörden strikt eingehalten werden.
Dieses Gerät ist in Übereinstimmung mit der europäischen Richtlinie 2002/96/
EG, Waste Electrical and Electronic Equipment (WEEE) gekennzeichet. Indem er sich
vergewissert, dass dieses Produkt ordnungsgemäß entsorgt wird, trägt der Benutzer
dazu bei, potenzielle negative Folgen für die Umwelt und die Gesundheit zu verhüten.
Ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist
darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist.
Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für
Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen
zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden
Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den
Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über
Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.Wenn

10
AVVERTENZE I D WARNUNG
das Stromkabel beschädigt ist, muss es vom Hersteller, von einem technischen Hilfe-
Center oder von einer anderen Person mit ähnlicher Qualikation ausgetauscht werden,
um Gefahrensituationen zu vermeiden.
Konsultieren Sie auch die Zeichnungen auf den ersten Seiten mit den Buchstaben- und
Nummern, auf die im Erklärungstext Bezug genommen wird. Halten Sie sich strikt an
die in diesem Handbuch gegebenen Anleitungen. Für eventuelle vom Gerät verursachte
Unannehmlichkeiten, Schäden oder Brände, die sich aus der Nichteinhaltung der in
diesem Handbuch gegebenen Anleitungen ergeben, wird jede Haftung abgelehnt.
Es wird empfohlen, die Haube nicht an einer Wand zu befestigen, die das Gewicht nicht
tragen kann, z.B. einer Rigipswand, und sie nicht in ein Möbelstück einzubauen.
Die Küchenhaube muss in einem Abstand von mindestens 60 cm über einem
Elektroherd und von mindestens 60 cm über einem Gasherd oder kombinierten Herd
angebracht werden. Wenn die Installationsanweisungen der Gaskochgeräts einen
größeren Abstand vorgeben, ist dieser zu berücksichtigen.

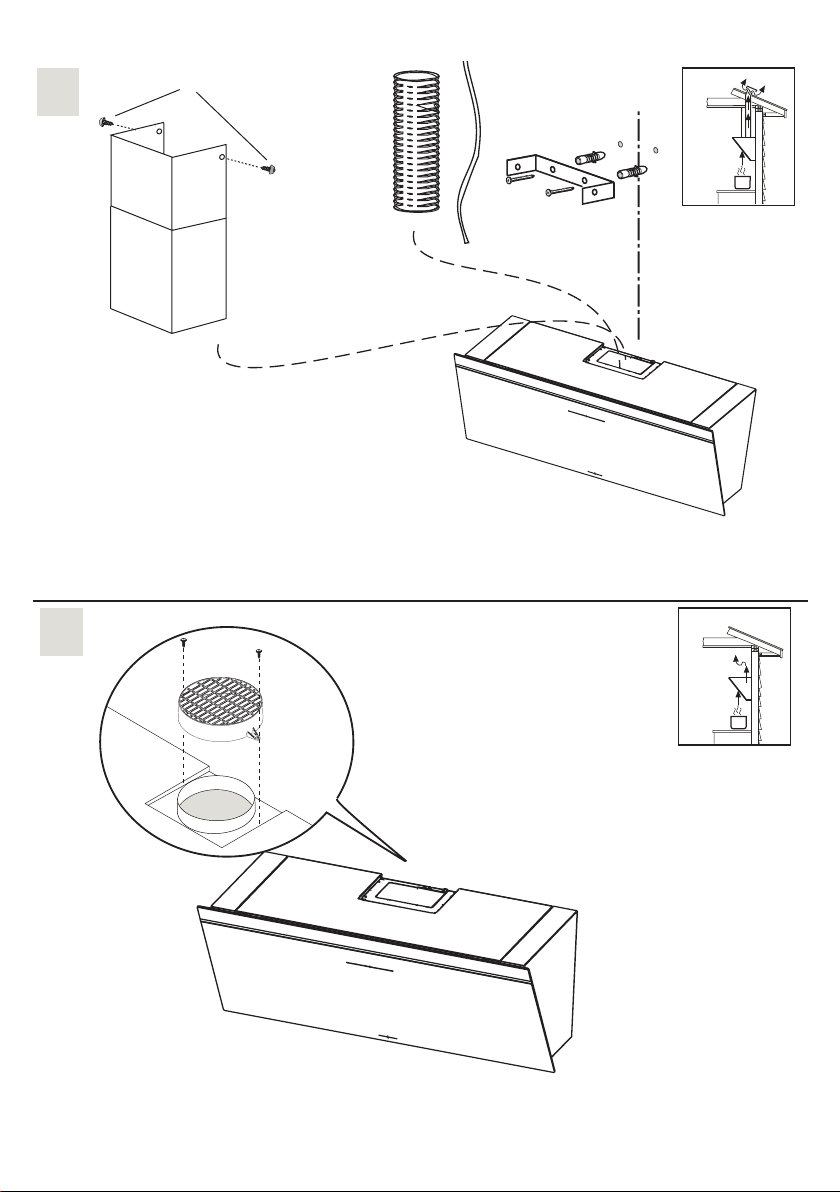

Die Küchenhaubenmodelle,sindmit einer oberen Luftaustrittsönung B ausgestattet,
um die angesaugten Dämpfe nach aussen abzuleiten (Abluftversion A – das Abluftrohr
ist nicht mitgeliefert). Falls es nicht möglich sein sollte, die angesaugten Kochdämpfe
nach aussen abzuleiten, kann das Gerät auch als Umlufthaube F verwendet werden.

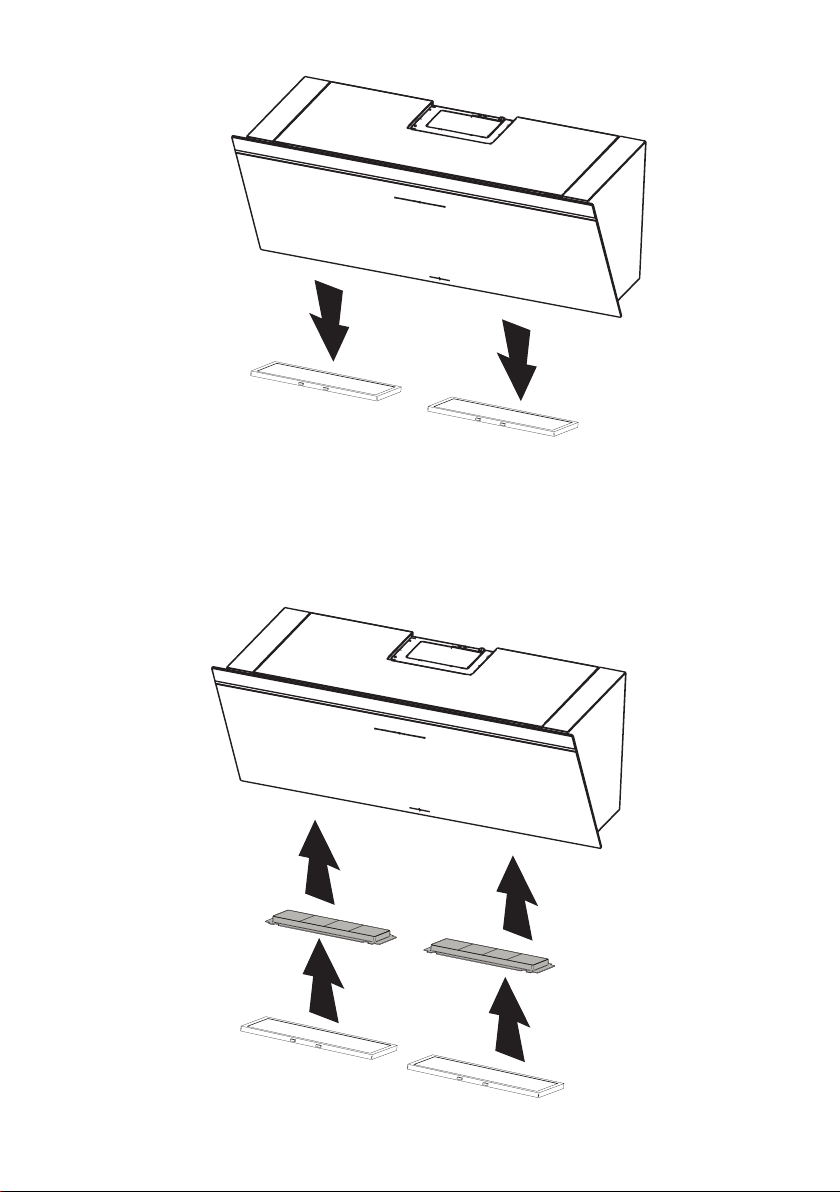

Dazu ist es notwendig, 1 Aktivkohlelter F zu montieren; so wird die angesaugte Luft
ueber die Gitter G wieder in den Raum zurueckgefuehrt.
Vergewissern Sie sich, dass sich in der Nähe der Haube eine Stromsteckdose bendet
und dass die Anlage mit einem Dierential von 30 mA versehen ist. Die Netzspannung
muss der auf der Datenplakette im Inneren der Haube angegebenen Spannung
entsprechen. Die Haube hat ein 1250 mm langes Stromkabel mit oder ohne Stecker:
Wenn es einen Stecker hat, schließen Sie die Haube an eine den geltenden Vorschriften
entsprechende, in einem zugänglichen Bereich liegende Steckdose an, hat es keinen
Stecker (direkter Netzanschluss), ist ein zweipoliger vorschriftsgemäßer Schalter mit
einem Abstand von mindestens 3 mm zwischen den Kontakten (zugänglich) angebracht
werden. Diese Installation und der Stromanschluss muss nach der technischen Vorschrift
von einem spezialisierten Techniker ausgeführt werden.
Wenn das Kochfeld in Betrieb ist, sollte die Abzugshaube immer zumindest mit der
ersten Geschwindigkeitsstufe eingeschaltet sein.
Leistungsfähigkeitstests des Produkts, durchgeführt in Übereinstimmung mit der EU-
Verordnung Nr. 65/2014 – Ref.: IEC 61591
Die höchste Leistungsfähigkeit wird erreicht, wenn eventuell vorhandene Verklei-
dungsplatten geönet sind.

11
DFUNKTIONSWEISE
Dieses Produkt verfügt über einen Empfänger für Fernsteuerung mit Fernbedienung (auf Wunsch
erhältlich) oder ab Kochfeld (separat erhältlich).
Falls Sie nicht über Fernbedienung verfügen, empehlt es sich, den Empfänger zu deaktivieren, um
jede Art von Störung zu vermeiden. Gehen Sie dabei wie folgt vor:
1 Trennen Sie die Stromversorgung für mindestens 10 Sekunden
2 Schließen Sie die Stromversorgung erneut an
3 Am Bedienfeld der Haube drücken Sie Beleuchtungstaste bis diese angeht.
4 Drücken Sie die Motortaste. Das Ausschalten der Lichter bestätigt die erfolgte Deaktivierung.
Um den Empfang wiederherzustellen, führen Sie das Kopplungsverfahren der Fernbedienung oder des
Kochfelds aus.
Allgemein: Das Bedienfeld spricht auf Berührung an. Um eine beliebige Funktion anzuwählen reicht
eine leichte Berührung des Rechtecks unter den Symbolen.
A.ON/OFF Taste Licht: Bei Berührung der Taste schaltet die Beleuchtung der Abzugshaube ein.
B.ON/OFF Taste Motor: Bei Berührung der Taste schaltet der Abluftmotor ein bzw. aus.
1.2.3.4 Taste zur Geschwindigkeit sregelung: Bei Berührung dieser Taste schaltet die Abzugshaube mit
der gewählten Motorgeschwindigkeit ein.
Timer Funktion Wird die Taste der eingestellten Gesc-hwindigkeit ein zweites Mal gedrückt startet
ein Timer für 5 Minuten.Diese Funktion kann bei allen 4 Geschwindigkeitsstufen zugeschaltet werden.
Nach Ablauf der 5 Minuten schaltet die Dunstabzugshaube automatisch ab.
Fettltersättigung:Jeweils nach 40 Stunden Haubenbenut zung zeigt die LED der Taste B or 3+4 mit
langsamem Blinken an, dass die Fettlter gewaschen werden müssen. Aktivkohleltersättigung Jeweils
nach 120 Stunden Haubenbenutzung zeigt die LED der Taste B or 3+4 mit schnellem Blinken an, dass
die Aktivkohlelter ausgetauscht werden müssen.
Bemerkung: Berührung der Taste 3+4 für wenigstens 5 Sekunden setzt die Filtersättigungsanzeige
zurück.
Achtung! Diese Operation darf nur nach Durchführung der vorgesehenen Wiederinstandsetzung-
smassnahmen für die Filter ausgeführt werden.
Automatische temperaturgesteuerte Funktion: Werden gleichzeitig die Tasten 1 2 gedrückt startet der
automatiche Funktionsmodus.Die vier Geschwindigkeit sanzeige LED’s blinken in Sequenz. Nach ca. 30
Sekunden schaltet ein Temperatursensor den Motor ein und wählt die Geschwindigkeit entsprechend
der von der Kochmulde aufsteigenden gemessenen Temperatur.
Durch Drücken der Taste B wird in den manuellen Betrieb zurückgeschaltet.
Für eine korrekte Funktion der Schaltung, bitte das Glas immer sauber halten.
Bei allen Hauben mit einer Leistungsfähigkeit von über 650 m³/h ist die letzte Stufe zeitgesteuert;
sie läuft mit einer Dauer von 7 Minuten, danach schaltet sie automatisch wieder auf die letzte, nicht
zeitgesteuerte Stufe zurück.
TSL 3
AB 1 23 4

12
S
1 2
3 4
wwcw
Abb. 1 Inselesse in Standardaus-
führung mit Stick(1) im Inneren
der Haube und Bedienfeld (2) Die
Steuerung der Haube erfolgt über den
Masterswitch am Kochfeld (3) oder das
Bedienfeld der Haube. Die Farbtem-
peratur beträgt 4.000 K.

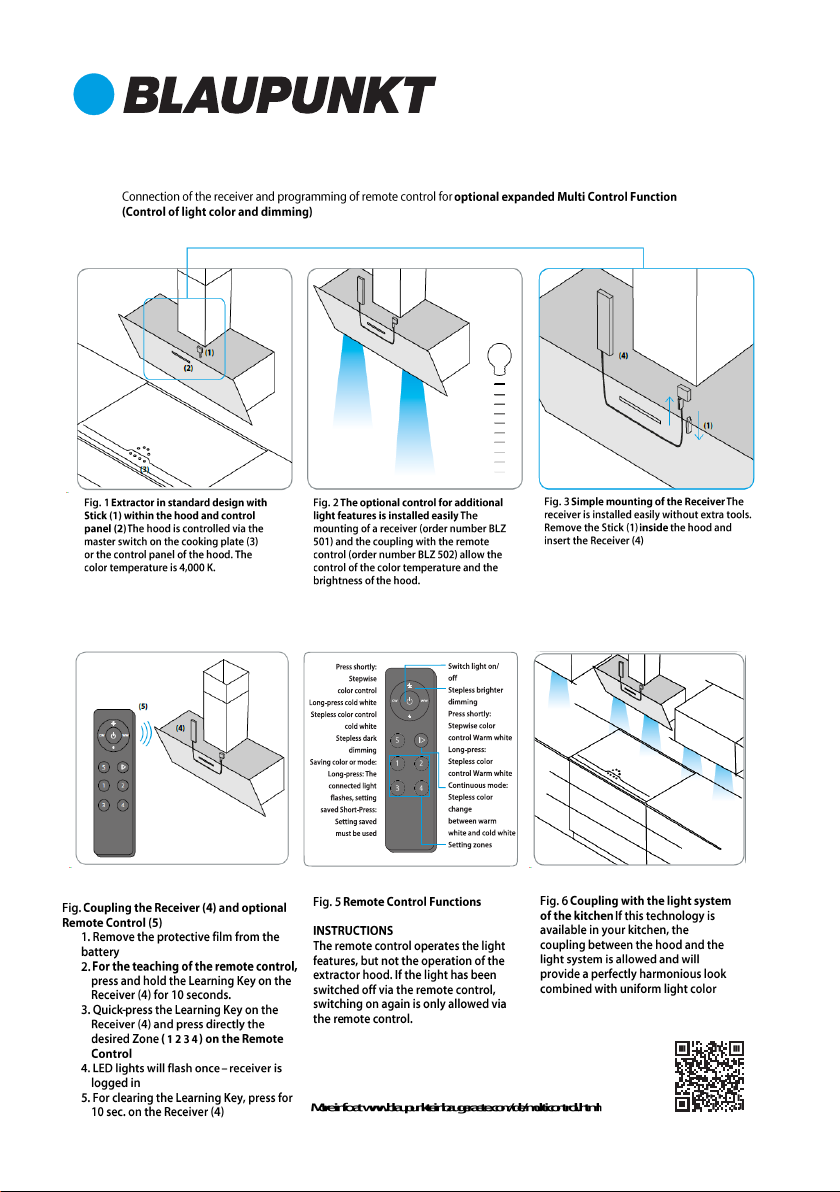

Anschluss des Receivers und Programmierung der Fernbedienung für optionale erweiterte Multi Control Funktion
(Steuerung der Lichtfarbe und Dimmen der Helligkeit)
Abb. 2 Die optionale Steuerung zusätz-
licher Lichtfunktionen per Fernbe-
dienung kann ganz einfach montiert
werden Der Einbau eines Receivers (Be-
stellnummer BLZ 501) und die Kopplung
mit der Fernbedienung (Bestellnummer
BLZ 502) ermöglichen die Steuerung von
Farbtemperatur und Helligkeit der Haube.
Mehr Informationen auf www.blaupunkt-einbaugeraete.com/de/multi-control.html
Abb. 5 Funktionen der Fernbedienung
FUNKTIONSHINWEISE
Die Fernbedienung steuert die Lichtfunk-
tionen, nicht aber den Betrieb der Dunst-
abzugshaube. Über die Fernbedienung
ausgeschaltetes Licht kann nur mit Hilfe
der Fernbedienung wieder eingeschaltet
werden.
(1)
(2)
(3)
Abb. 3 Einfache Montage des Receivers
Der Receiver lässt sich ohne zusätzliches
Werkzeug einfach montieren: Schrägesse
vorn öffnen, Stick (1) an der Innenseite
der Haube entfernen und den Receiver (4)
einstecken.
(1)
(4)
(4)
(5)
Abb. 6 Kopplung mit Lichtsystem der
Küche Verfügt Ihre Küche ebenfalls über
diese Technologie, lassen sich Haube
und Lichtsystem der Küche koppeln und
ergeben so ein perfektes harmonisches
Bild mit einheitlicher Lichtfarbe und
Lichtintensität.
Stufenlos heller
dimmen
Licht ein-/
ausschalten
Stufenlos dunkler
dimmen
Speichern von
Farbe oder Modus:
Lang drücken: Das
verbundene Licht
blinkt, Einstellung
gespeichert
Kurz drücken: Gespei-
cherte Einstellung
verwenden
Fortlaufender
Modus: Stufenlo-
ser Farbwechsel
zwischen Warmweiß
und Kaltweiß
Einstellungszonen
Kurz drücken: Schritt-
weise Farbsteuerung
Kaltweiß
Lang drücken:
Stufenlose Farbsteue-
rung Kaltweiß Kurz drücken:
Schrittweise
Farbsteuerung
Warmweiß
Lang drücken:
Stufenlose Farbsteue-
rung Warmweiß
S
1 2
3 4
wwcw
Abb. 4 Receiver (4) und optionale
Fernbedienung (5) koppeln:
1. Schutzfolie der Batterie entfernen
2. Zum Anlernen der Fernbedie-
nung, den Learning Key auf dem
Receiver (4) 10 Sek. gedrückt halten
3. Learning Key auf dem Receiver (4)
kurz betätigen und direkt die
gewünschte Zone ( 1234) auf
der Fernbedienung drücken
4. LED-Leuchten blinken einmal –
Empfänger angemeldet
5. Zum Löschen den Learning Key auf
dem Receiver (4) 10 Sek. drücken

13
DFUNKTIONSWEISE
Wartung
Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der Küchenhaube unterbrochen werden.
Reinigung
Die Haube muss sowohl innen (mit Ausnahme des Bereichs hinter dem Fettlter) als auch außen
häug gereinigt werden. Benutzen Sie zum Reinigen ein mit denaturiertem Alkohol oder mit
einem neutralen Flüssigreinigungsmittel befeuchtetes Tuch. Vermeiden Sie die Benutzung von
Produkten, die Scheuermittel enthalten.
Zur beachtung
Die Nichtbeachtung der Anweisungen, die die Reinigung der Dunstabzugshaube und das
Auswechseln und die Reinigung der Filter betreen, können Brandgefahr verursachen. Wir
empfehlen daher die folgenden Anweisungen zu beachten.
Metall-Fettlter
muß mindestens einmal monatlich mit einem milden Reinigungsmittel per Hand gewaschen
werden. Bei Hauben mit Filtersättigungsanzeigen, beachten Sie
bitte die Signal-Leuchte, die zum reinigen des Metall Fettlters auordert! Bei schräg gestellten
Filtern (kopreie Hauben) sollten die Filter bei starken Gebrauch öfter gereinigt werden! Er kann
auch in der Geschirrspülmaschine bei niedriger Temperatur und im Schnellwaschgang gereinigt
werden. Der Metall-Fettlter kann bei der Reinigung in der Spülmaschine eine Farbveränderung
bekommen, was jedoch seinen Zweck bzw. die Leistung in keiner Weise beeinträchtigt!
Aktivkohlelter (nur bei Umluftversion)
Der Aktivkohlelter kann nicht gereinigt werden, er ist weder waschbar noch wiederaufbereitbar.
Der Aktivkohlelter muß mindestens alle 6 Monate ausgewechselt werden, bei starkem Gebrauch
eher! Bei Hauben mit Filtersättigungsanzeigen, beachten Sie bitte die Signal-Leuchte, die zum
Wechsel des Aktivkohlelters auordert!
Ersetzten der Lämpchen
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.
LED-LAMPEN
Im Fall einer Funktionsstörung der LED-Beleuchtungsgruppe muss der technische Kundendienst
kontaktiert werden, der die gesamte Gruppe austauscht.
Reduzierung der Umweltbelastung:
Um denVerbrauch des Haushaltsgeräts so gering wie möglich zu halten, empehlt es sich, immer die geringste
der für die Kochart geeigneten Absauggeschwindigkeiten zu benutzen, das Gerät nicht länger als 15 Minuten
nach dem Ausschalten der Kochfelder in Betrieb zu lassen und die Beleuchtung immer auszuschalten, wenn
man sich von dem Kochbereich entfernt.

14
Warnings
GB WARNINGS
The appliance should not be used by children under 8 years of age and by persons with
reduced physical, sensory and mental capabilities, or lack of experience and knowledge,
unless they are supervised or have received instructions regarding the safe use of the
appliance and are aware of the possible risks. Children must not play with the appliance.
Any intended cleaning and maintenance by the user should not be carried out by
children unless supervised. The hood should never be used without without the grid
properly tted! Never use the hood without the grill properly tted!
The accessible components can overheat when the cooktop is in use.
The hood must not be connected to the ues of other appliances that run on gas or
other fuels. When the hood is used at the same time as other appliances that run on gas
or other fuels, provision must be made for an adequate supply of air. No food must be
cooked ambé underneath the hood. The use of an unprotected ame could cause
damage to the lters and could cause res, so should be avoided. When frying food,
never leave the pan unattended because the cooking oil could are up. Please comply
with the technical and safety provisions set forth by your local competent authorities
regarding the ventilation of hoods.
This appliance conforms to European Directive 2002/96/EC, Waste Electrical and
Electronic Equipment (WEEE). Please dispose of this product correctly in the interest of
health and the environment.
The symbol on the product, or on the documents accompanying the product,
indicates that this appliance may not be treated as household waste. Instead it shall be
handedovertotheapplicablecollectionpointfortherecyclingof electrical andelectronic
equipment. Disposal must be carried out in accordance with local environmental
regulations for waste disposal. For more detailed information about treatment, recovery
and recycling of this product, please contact your local city oce, your household
waste disposal service or the shop where you purchased the product. If the power
cable is damaged you should, in the interest of safety, contact the manufacturer or the
manufacturer’s technical assistance service to request a replacement, or ask someone
who is similarly qualied.
Check also the drawings on the initial pages with the alphabetical and numerical
references in the explanatory text. Closely follow the instructions in this manual. We
cannot accept liability for any faults, detriment or re damage to the appliance due to
non-compliance with the manual’s instructions.

15
GBWARNINGS
You should ax the hood to a wall of sucient weight-bearing capacity, so not to one
made of plasterboard.
The cooker hood must be placed at a minimum distance of 60 cm from the cooking
plane for electric cookers and 60 cm for gas or mixed cookers. If the instructions for
installation for the gas hob specify a greater distance, this has to be taken into account.
Do not tile, grout or silicone this appliance to the wall. Surface mounting only. Do not
x chimney ue to furniture or y over shelves unless the chimney ue can be easily
removed, in case maintenance is ever required.
The cooker hood is provided with an upper air exit B for discharging fumes externally
for models including chimney ue C ( Suction Version A- exhaust pipe not supplied). If
cooking fumes and vapours cannot be externally discharged, the cooker hood can be
used in the recirculating version F: the installation of 1 active charcoal lter F allows the
recirculation of fumes and vapours through the upper grid G.
Make sure that there is a power socket near the hood and that the system has a 30 mA
dierential.The mains voltage must be the same as that on the label inside the hood.The
hood has a 1250 mm power cable with or without plug: if it does have a plug, connect
the hood to an accessible approved socket; or if it does not (connection direct to the
mains), t an approved bipolar switch with a minimum contact opening of no less than
3 mm (accessible). This installation and electrical connection must be executed by a
qualied technician.
If the cooking top is in use, the cooker hood must always operate.
Product performance test carried out in accordance with standard (EU) No 65/2014-
Ref: IEC 61591
Maximum performance is achieved by placing the mobile panels, if any, in the open
position.

FUNZIONAMENTO I GB OPERATION
TSL 3
16
This product is equipped with a receiver that allows operating it from a distance via remote control
(available as optional) or from the hob (sold separately).
If you do not have the remote control, follow the procedure below to disable the receiver and prevent
any interferences:
1 Unplug the device for at least 10 seconds
2 Plug it back in
3 Press the light key on the hood control panel until the lights turn on
4 Press the start key. If all the lights are o, it means that the receiver has been disabled successfully.
To re-enable the receiver, follow the remote control or hob pairing procedure.
General notes: Any function can be activated by pressing softly the button under the symbol.
A. ON/OFF light button: By essing this button the hood’s lights switch on.
B. ON/OFF motor button: By pressing this button the extracting motor can be activated/stopped.
1.2.3.4. Speed regulator button: By progressing this button the hood activates the selected extracting
speed.
Funzione Timer: By pressing once again the Selectedspeed button,the timer will last for 5 minutes. This
function can be applied to all 4 available speeds.
Grease lter saturation: After every 40 hours of use of the hood, the button B or 3+4 indicator shows
byashing slowly that the grease lters need to be washed.
Charcoal lter saturation: After every 120 hours of use of the hood, the button B or 3+4 indicator by
asihing fast shows that the charcoal lters need to be replaced.
Note: By pressing for at least 5 minutes the button 3+4 will reset the lters saturation indicator.
Attention! This function should only be used after performing the maintenance of the lters.
Automatic functioning through the heath sensor:
By pressing the button 1 2 at the same time, the hood starts the automatic functioning. The indicators
of the 4 speeds will ash in sequence . After more or less 30 seconds the temperature sensor will start
the motor choosing the right extracting speed.The speed will change according to the heath coming
from the hob.
By pressing B the manual functioning can be restored.
Always clean the glass of the control for a correct functioning.
All hoods with capacities exceeding 650 m3/h have the last timed speed; It lasts for 7 minutes, after
which it automatically returns to the last non-timed speed.
AB 1 23 4

17

18
AVVERTENZE I
Titolo
OPERATIONGB
Maintenance
Prior to any maintenance operation ensure that the cooker hood is disconnected from the
electrical outlet.
Cleaning
The hood must be cleaned frequently both inside (apart from the area behind the grease lter)
and outside. Use a cloth moistened with denatured alcohol or neutral liquid detergents. Never use
products containing abrasives.
Warning
Failure to carry out the basic standards of the cleaning of the cooker hood and replacement of the
lters may cause re risks. Therefore we recommend observing these instructions.
Anti-grease Filter
must be cleaned once a month, with non abrasive detergents, by hand or in dishwasher on low
temperature and short cycle.When washed in a dishwasher, the grease lter may discolour slightly,
but this does not aect its ltering capacity.
Charcoal Filter - (only for lter version)
The active charcoal lters F are not washable nor regenerative. It should be changed every 6
months in normal use. The active charcoal lters capture unpleasant cooking odours.
Replacing lightbulbs
Warning! Prior to touching the light bulbs ensure they are cooled down.
Led Light
If the lighting group LED does not work, please contact the technical service center in order to
replace the whole group.
Reducing environmental impact:
To reduce energy consumption, we recommend you always use the lowest suction speed among
those suitable for the cooking mode currently active, avoid leaving the appliance running for more
than 15 minutes after burner shutdown and switch o the lights if you leave the cooking area.

AVVERTENZE I
19
F
Attention
ATTENTION
L’appareil peut être utilisé par les enfants de moins de 8 ans et par les personnes aux
capacités physiques, sensorielles ou mentales réduites, sans expérience ou sans les
connaissances nécessaires, à condition qu’elles soient sous surveillance, et après avoir
lu les instructions d’utilisation de l’appareil en toute sécurité, et que les utilisateurs
aient conscience des dangers inhérents à l’appareil. Ne pas laisser les enfants jouer avec
l’appareil. Le nettoyage et l’entretien pouvant être eectués par l’utilisateur ne doivent
pas être exécutés par les enfants sans surveillance. Ne jamais utiliser la hotte avant que
la grille ne soit correctement montée !
Les parties accessibles peuvent atteindre de hautes températures lors de l’utilisation de
la table de cuisson.
L’air ne doit pas être évacué dans un conduit d’évacuation de fumées produites par des
appareils à combustion de gaz ou d’autres combustibles. Une aération appropriée de la
pièce doit toujours être prévue lorsque la hotte aspirante est utilisée simultanément à
d’autres appareils utilisant du gaz ou d’autres combustibles. Il est strictement interdit
de amber des aliments sous la hotte. L’utilisation de amme nue risque d’endommager
les ltres et peut provoquer des incendies : elle doit donc toujours être évitée. Les fritures
doivent être eectuées sous contrôle an d’éviter que l’huile surchauée s’enamme.
Respectez rigoureusement les prescriptions des règlements des autorités locales
compétentes quant aux consignes techniques et de sécurité à adopter pour l’évacuation
des fumées.
Cet appareil est labellisé conformément à la Directive Européenne 2002/96/EC, Waste
Electrical and Electronic Equipment (WEEE). En veillant à ce que ce produit soit détruit
en bonne et due forme, l’utilisateur contribue à prévenir les éventuelles conséquences
négatives sur l’environnement et la santé.
Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne
indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets chargé du recyclage des
équipements électriques et électroniques.Pour la mise au rebut, respectez les normes
relatives à l’élimination des déchets en vigueur dans le pays d’installation.Pour obtenir
de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet
appareil, veuillez vous adresser au bureau compétent de votre commune, à la société
de collecte des déchets ou directement à votre revendeur.Si le câble d’alimentation est
endommagé, il devra être remplacé par le fabricant ou par son service d’assistance
technique ou, dans tous les cas, par une personne ayant une qualication similaire, an
de prévenir tout risque éventuel.

20
AVVERTENZE I ATTENTIONF
Veuillez consulter les schémas des premières pages avec les références alphabétiques et
numériques indiquées dans les instructions. Respectez rigoureusement les instructions
indiquées dans ce manuel. Nous déclinons toute responsabilité en cas de problème,
dommage ou incendie provoqués à l’appareil dérivant du non-respect des instructions
indiquées dans ce manuel.
La xation de la hotte sur un mur ne pouvant en supporter le poids (ex. placoplâtre) et
son encastrement dans un meuble sont déconseillés.
Si vous possédez un plan de cuisson entièrement électrique, la hotte doit être installée
a une distance de 60 cm , de 60 cm dans le cas d’un plan de cuisson mixte ou a gaz. Si
les instructions d’installation du dispositif de cuisson au gaz spécient une plus grande
distance, il faut en tenir compte.
La hotte est livrée avec une sortie d’air supérieure B pour l’évacuation des fumées
vers l’extérieur (Version aspirante A- tube d’évacuation non compris). S’il est impossible
d’évacuer les fumées et vapeurs de cuisson vers l’extérieur vous devez utiliser la hotte
en version ltrante F en montant 1 ltre à charbons actifs F, les fumées et vapeurs seront
recyclées et évacuées par la grille supérieure G.
Assurez-vous qu’un point d’accès au réseau d’alimentation électrique est présent à
proximité de la hotte et que l’installation est équipée d’un interrupteur diérentiel de
30 mA. La tension de réseau doit correspondre à la tension indiquée sur l’étiquette des
caractéristiques située à l’intérieur de la hotte. La hotte est équipée d’un câble électrique
d’une longueur de 1250 mm avec ou sans che : si la che est présente, branchez la
hotte à une prise conforme aux normes en vigueur et accessible, si la che est absente
(branchement direct au réseau), appliquez un interrupteur bipolaire aux normes avec
distance des contacts en ouverture non inférieure à 3 mm (accessible), cette installation
et le branchement doivent être réalisés aux normes par un technicien spécialisé.
Veuillez mettre en route la hotte au minimum sur la 1ère vitesse, lorsque le plan de
cuisson fonctionne.
Tests sur les performances du produit réalisés conformément au règlement (EU) N°
65/2014 - Réf. : CEI 61591
On obtient le maximum des performances en positionnant les panneaux mobiles, s’ils
sont présents, en position ouverte.
