Airlink101 TIM User manual

TIM
Three-wheeler bike
USER MANUAL

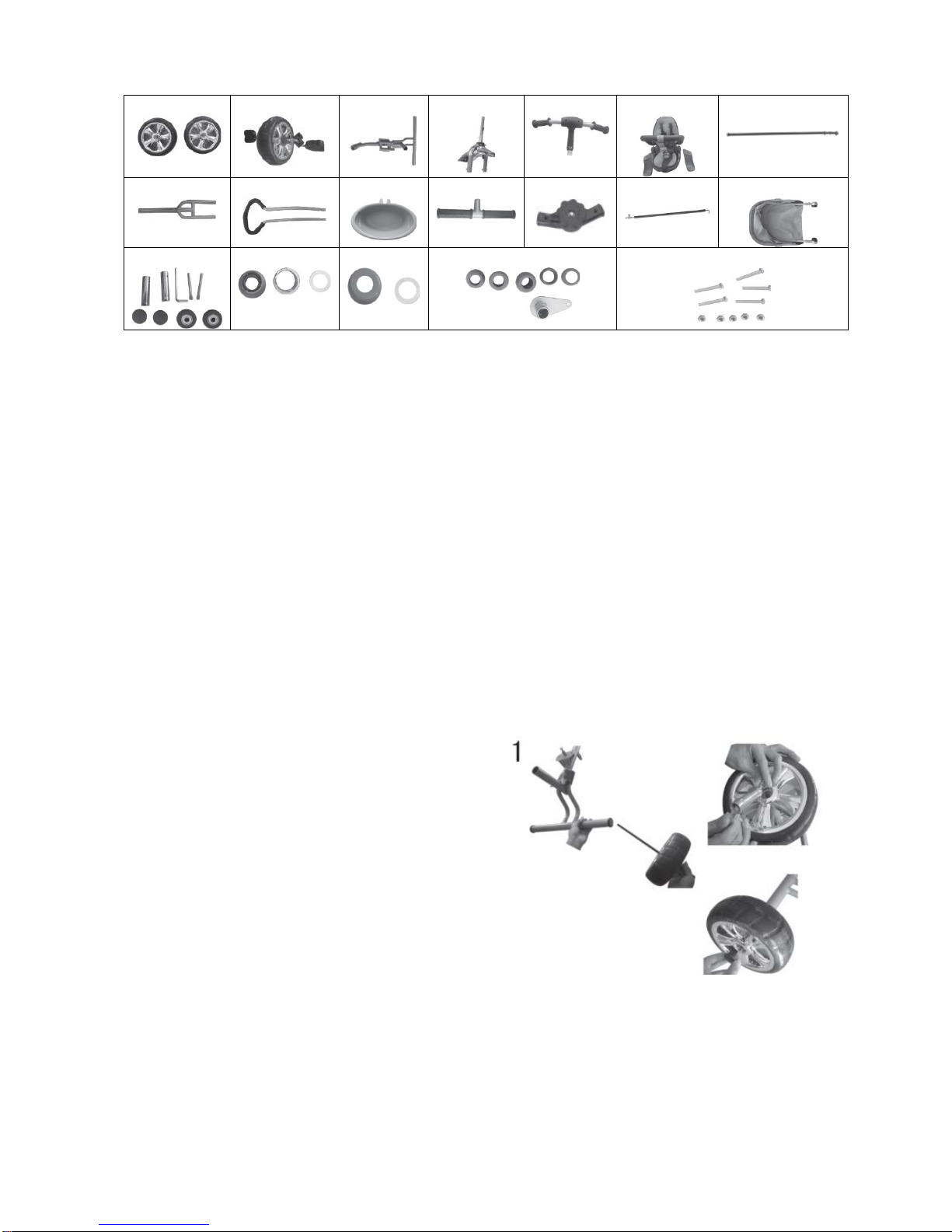

1. Accessories:
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
1.
2.
3.
4.
5.
1. Rear wheels
2. Front wheel
3. Frame
4. Front fork
5. Front handlebar
6. Seat
7. Rear axle
8. U-shaped tube
9. Rear handlebar
10.Basket
11.Footrest
12.Footrest adjuster
13.Handlebar connection tube
14.Canopy
1. Small bolts, tools, plastic parts (a)
2. Springs, gaskets (a), plastic parts (b)
3. Plastic parts (c), gaskets (b)
4. Metal and plastic parts (d)(e)(f)
5. Screws
2. Installation:
1. Back wheels installation:
Put the plastic cover (a) on the frame (3), mount
the rear wheel (1) on the rear axle (7) and slide the
rear axle (7) through the frame (3). Mount the
second rear wheel (1) on the rear axle (7) and use
tools to tighten the screws.

2. Front wheel installation:
Place the gasket (a) and the plastic cover (b) on
the front fork (4). Insert the fork (4) into the frame
(3).
Insert the stem of the front wheel tube (2) into the
front fork (4). Tighten all the construction with
screws.
3. Front handlebar installation:
Place the plastic cover (c) and gasket (b) on the
handlebar (5). Insert the handlebar into the frame
and push it so that you can tighten the screw.
4. Seat installation:
Position the seat (6) properly on the frame (3) and
secure it with screws. Slide the bolts of the plastic
footrests into the corresponding holes.
5. U-shape tube and rear handlebar
installation
Put the plastic cover (d) on the frame (3) and insert
the U-shaped tube (8) into the frame (3). Then,
place the metal part at the bottom and secure the
construction with the screw.
Insert the rear handlebar (9) into the guides of the
U-shaped tube (8) and secure it with screws.

6. Footrest installation:
Combine the footrest (11) with the adjuster (12),
and then attach the whole part to the frame with a
screw.
7. Handlebar connection tube installation:
Hook the handlebar connection tube (13) onto the
metal element with an opening protruding from the
front handlebar (5). Then, hook the other end of the
tube with the metal element (with an opening) at
the bottom of the rear handlebar (9). Tighten the
screws from beneath according to the instruction in
the picture 7.
8. Basket installation:
Install the basket (10) on the rear part of the frame
(3) as it is shown in the picture 8.
9. Canopy installation:
Slide the tubes of the canopy (14) onto the plastic
guides and secure each of them with a screw.
10.Assembled tricycle

3. Precautions:
◆Age: older than 36 months.
◆Weight limit: up to 25kg.
◆Height range: 80-100cm
◆Guardians are responsible for assembly, disassembly
and any adjustments to the device.
◆Rear handlebar, footrest and seat belts are auxiliary elements, which purpose is to help a
parent / guardian to control the tricycle. Remove the auxiliary elements if you want the child to ride
the tricycle on their own.
◆Do not stand on the seat or plastic footrests.
◆Do not use the tricycle on a slope or uneven road.
◆Do not use the tricycle in heavy traffic streets.
◆Store the tricycle in a dry place, protected from rain and snow.
◆Do not modify the device.
◆The rear handlebar should be controlled by a guardian.
◆The plastic bag containing tools should be placed out of the sight of the child.
◆Always keep the child in sight.
4. Maintenance:
To avoid injuries, often check the condition of the device.
1. Use a clean dry cloth to clean the body of the tricycle.
2. Make sure the screws are properly tightened and all the parts not damaged. If it is necessary,
replace the damaged parts.
3. In order to disassembly the tricycle, follow the assembly steps in reverse order.
4. Do not overload the device.
Note! All the pictures and descriptions in the manual have been submitted for illustrative purposes
only and are subject to change without prior notice.
