AIRLUX AHV972BK User manual

2
2
INDICE
INFORMAZIONISULLASICUREZZA...................................................................................................................................... 3
CARATTERISTICHE.............................................................................................................................................................. 6
INSTALLAZIONE................................................................................................................................................................... 8
USO...................................................................................................................................................................................... 18
PULIZIAEMANUTENZIONE.................................................................................................................................................20
INDEX
SAFETYINFORMATION....................................................................................................................................................... 22
CHARACTERISTICS........................................................................................................................................................... 25
INSTALLATION.................................................................................................................................................................... 27
USE......................................................................................................................................................................................37
CAREANDCLEANING.........................................................................................................................................................39
SOMMAIRE
CONSIGNESDESÉCURITÉ................................................................................................................................................. 41
CARACTERISTIQUES......................................................................................................................................................... 44
INSTALLATION.................................................................................................................................................................... 46
UTILISATION....................................................................................................................................................................... 56
NETTOYAGEETENTRETIEN.............................................................................................................................................. 58
ÍNDICE
INFORMAÇÕESDESEGURANÇA....................................................................................................................................... 60
CARACTERÍSTICAS ...........................................................................................................................................................63
INSTALAÇÃO....................................................................................................................................................................... 65
UTILIZAÇÃO........................................................................................................................................................................ 75
LIMPEZAE MANUTENÇÃO..................................................................................................................................................77
IT
EN
FR
PT

IT
3
3
INFORMAZIONI SU A SICUREZZA
Per la propria sicurezza e per il corretto funzionamento dell’apparecchio, si
prega di leggere attentamente questo manuale prima dell’installazione e
della messa in funzione. Tenere queste istruzioni sempre insieme
all’apparecchio, anche in caso di cessione o trasferimento a terzi. È
importante che gli utilizzatori conoscano tutte le caratteristiche di
funzionamento e sicurezza dell’apparecchio.
Il collegamento dei cavi deve essere effettuato da un tecnico competente.
• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da
un’installazione o utilizzazione impropria.
• Se le istruzioni di installazione del piano cottura a gas specificano una
distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa
dati applicata all’interno della cappa.
• I dispositivi di sezionamento devono essere installati nell’impianto fisso in
conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione
domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120
mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell’aria.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di
combustione (per es. di caldaie, camini ecc.).

IT
4
4
•
Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es.
apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel
locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per
cucina è utilizzata in combinazione con apparecchi non alimentati dalla
corrente elettrica, la pressione negativa nel locale non deve superare 0,04
mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.
• L’aria non deve essere evacuata attraverso un condotto utilizzato per lo
scarico dei fumi da apparecchi di combustione alimentati a gas o altri
combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal
fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in
posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico
dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle
autorità locali.
AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di
protezione.
• Usare solo viti e minuteria di tipo idoneo per la cappa.
AVVERTENZA: la mancata installazione delle viti o dei dispositivi di
fissaggio in conformità alle presenti istruzioni può comportare rischi di
scosse elettriche.
• Non osservare direttamente con strumenti ottici (binocolo, lente
d’ingrandimento….).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8
anni e da persone con ridotte capacità psico-fisico-sensoriali o con
esperienza e conoscenze insufficienti, purché attentamente sorvegliati e
istruiti su come utilizzare in modo sicuro l’apparecchio e sui pericoli che ciò
comporta. Assicurarsi che i bambini non giochino con l’apparecchio. Pulizia e
manutenzione da parte dell’utente non devono essere effettuate da bambini,
a meno che non siano sorvegliati.
• Sorvegliare i bambini, assicurandosi che non giochino con l’apparecchio.

IT
5
5
•
L’apparecchio non deve essere utilizzato da persone (bambini compresi) con
ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze
insufficienti, a meno che non siano attentamente sorvegliate e istruite.
Le parti accessibili possono diventare molto calde durante l’uso degli
apparecchi di cottura.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di
incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un’adeguata ventilazione nel locale quando la cappa è
utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri
combustibili (non applicabile ad apparecchi che scaricano unicamente l’aria
nel locale).
• Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non
può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire
deve essere conferito presso un apposito centro di raccolta per il riciclaggio
dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia
smaltito correttamente, si contribuirà a prevenire potenziali conseguenze
negative per l’ambiente e per la salute che potrebbero altrimenti derivare dal
suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di
questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti
oppure il negozio dove è stato acquistato il prodotto.
Salita/discesa dell'apparecchio
Pericolo di lesioni!
Pericolo di schiacciamento durante la salita e la discesa dell'apparecchio.
Durante la salita e la discesa dell'apparecchio, non sostare mai nell'area di
movimento dello stesso. Tenere i bambini a distanza di sicurezza.

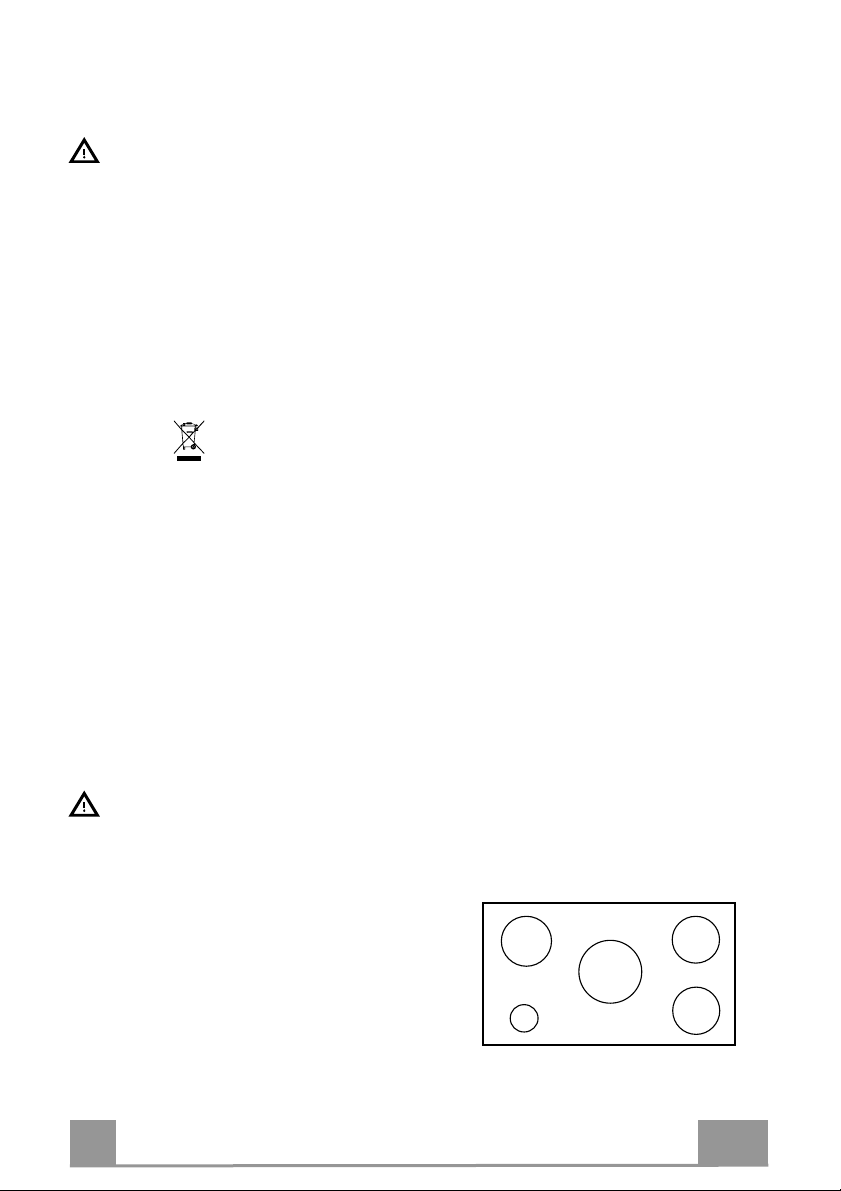

• Questa cappa aspirante può essere utilizzata
in combinazione con un piano cottura a gas
dotato delle seguenti caratteristiche:
• Potenza massima 12,4 kW
• 5 fuochi come illustrato nella figura.
2,6 kW
5 kW
1,9 kW
1,9 kW
1 kW

IT
6
6
CARATTERISTICHE
Componenti
Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce, Filtri
2 1 Gruppo Motore
3 1 Gruppo Elettrico
4 1 Cornice Frontale
Rif. Q.tà Componenti di Installazione
7.1 2 Staffa Fissaggio al Fondale
7.2 2 Staffa Fissaggio al Piano
7.3 2 Staffa Laterale
12a 16 Viti 3,5 x 9,5
12b 6 Viti M4 x 8
12c 6 Viti 4 x 15
Q.tà Documentazione
1 Libretto Istruzioni

IT
7
7
Ingombro

IT
8
8
INSTA AZIONE
Questa Cappa è predisposta per essere installata internamente al mobile della cucina in:
•Versione Aspirante: Evacuazione esterna.
•Versione Filtrante: Ricircolo interno.
Sequenza operazioni Installazione
• Foratura Piano e Montaggio Cappa
• Connessioni
• Controllo Funzionale
• Smaltimento Imballi
Foratura Piano di supporto
109
812
IMPORTANTE
La distanza minima tra il foro praticato per i piano di cottura e quello per l'apparecchio di aspi-
razione deve essere di almeno 3-5 cm in funzione della resistenza del materiale utilizzato per il
top.

IT
9
9
7.2
12a
7.2
12a
A

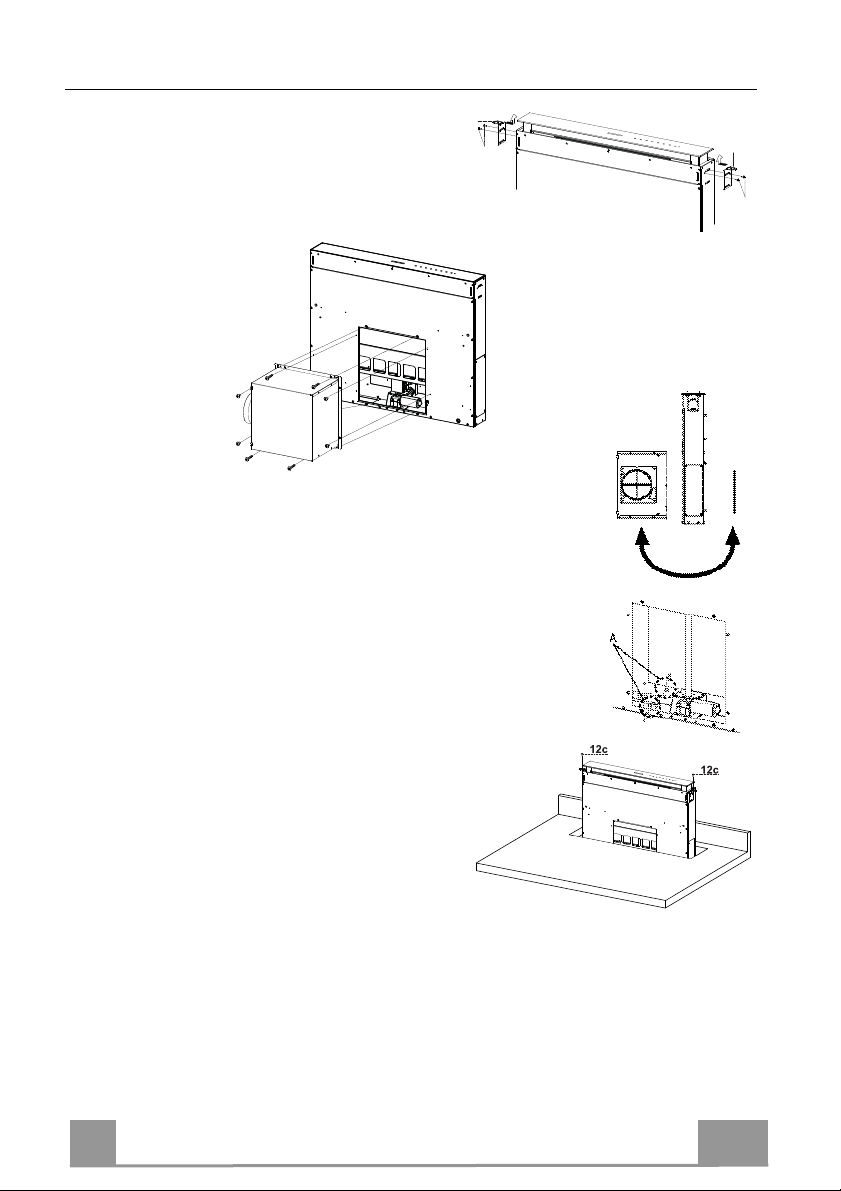

Inserimento Corpo Cappa nel piano dal basso
• La Cappa nasce predisposta
per il montaggio frontale
del Gruppo Motore.
• Se la predisposizione del mobile della cucina è differente e bisogna preve-
dere il montaggio del Gruppo Motore sul retro, va smontato il Tappo già
fissato sul retro del Corpo Cappa e rimontato frontalmente, riposizionare
anche il Cavo con Passacavo per il collegamento del Motore utilizzando
l’asola predisposta su ciascun lato (A).
Prima di continuare va fissato il Gruppo Motore al Corpo Cappa (Vedi
paragrafo Fissaggio Gruppo Motore).
• Infilare il Corpo Cappa da sotto nel piano
di supporto precedentemente forato.
• Con l’aiuto di un supporto alzare
il Corpo Cappa finché il frontale
non fuoriesce dal Piano.
• Infilare le Staffe 7.2, come indicato in figura,
nelle apposite asole e fissarle con le Viti 12a in
dotazione.
• Centrare il Corpo Cappa rispetto all’ asola del
Piano Cottura.
• Fissare con 2 Viti 12c in dotazione il Corpo
Cappa al Piano e togliere i supporti.
Attenzione:
Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una
piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima
di continuare con l’ installazione.

IT
1
0
10
7.2
12a
7.2
12a

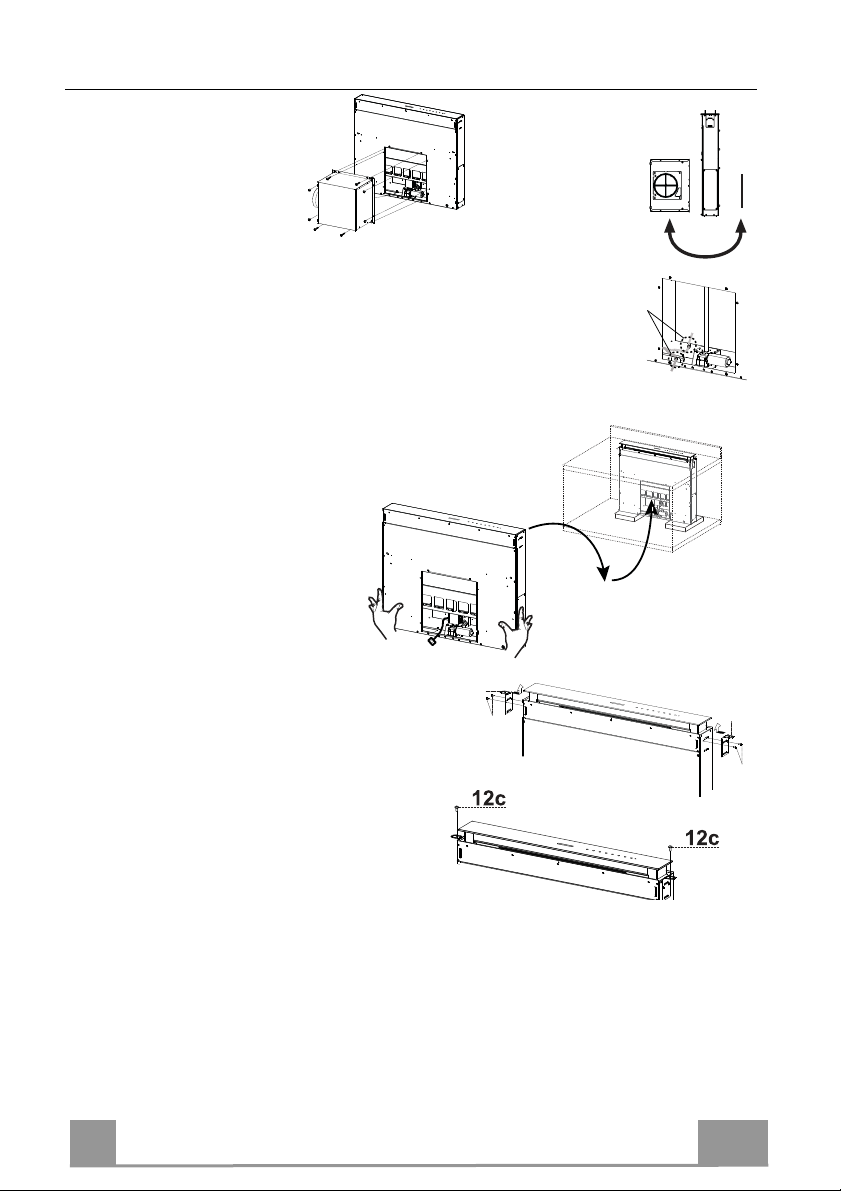

Inserimento Corpo Cappa nel piano dall’ alto
• Infilare le Staffe 7.2, come indicato in figu-
ra, nelle apposite asole e fissarle con le Viti
12a in dotazione.
• La Cappa nasce predisposta
per il montaggio frontale
del Gruppo Motore.
• Se la predisposizione del mobile della cucina è differente e biso-
gna prevedere il montaggio del Gruppo Motore sul retro, va
smontato il Tappo già fissato sul retro del Corpo Cappa e rimon-
tato frontalmente, riposizionare anche il Cavo con Passacavo per
il collegamento del Motore utilizzando l’asola predisposta su
ciascun lato (A).
• Infilare il Corpo Cappa nel piano cottura pre-
cedentemente forato.
• Centrare il Corpo Cappa rispetto all’ asola del
Piano Cottura.
• Fissare con 2 Viti 12c in dotazione il Corpo
Cappa.
Attenzione:
Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una
piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima
di continuare con l’ installazione.

IT
1
1
11

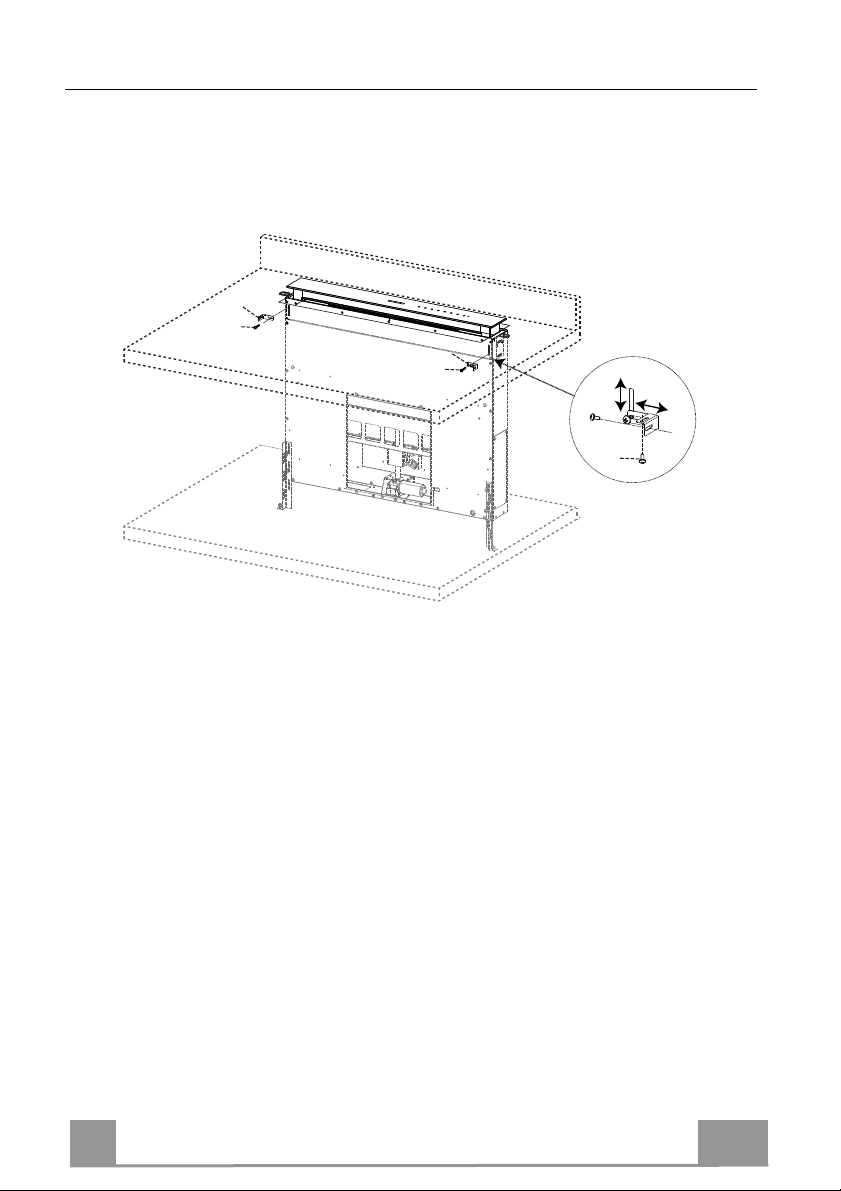

Fissaggio Staffe Inferiori
• Fissarle frontalmente le staffe 7.1 al Corpo Cappa con le Viti 12a in dotazione.
• Prima di serrare definitivamente le Staffe effettuare le regolazioni che permetteranno alle
staffe di appoggiare sulla base inferiore del piano evitando la deformazione delle staffe su-
periori 7.2 come indicato in figura.
• Con l’aiuto di una Livella, livellare verticalmente il Corpo Cappa e fissarlo con 2 Viti 12c in
dotazione al Piano Inferiore.
• Fissare definitivamente le Viti 12a.
12c
12a
7.1
12a
7.1

IT
1
2
12
Fissaggio Staffe a Squadra
• Avvitare le staffe 7.3 al Corpo Cappa con le Viti 12b in dotazione senza stringerle.
• Avvitare con le Viti 12c in dotazione l’altra parte delle staffe 7.3 o alle pareti laterali del
mobile o la parte inferiore del piano cottura.
12b
7.3
12b
7.3
12c
• Fissare definitivamente le Viti 12c e 12b.

IT
1
3
13

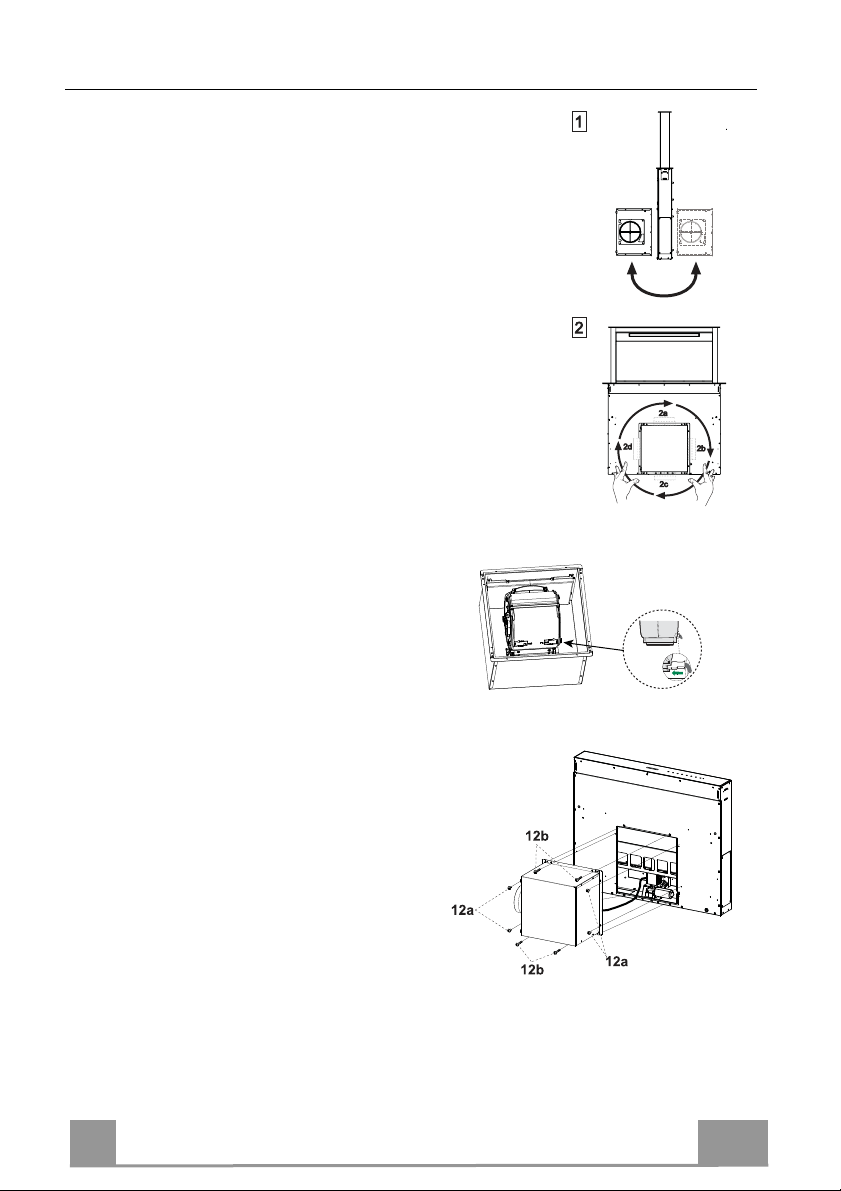

Fissaggio Gruppo Motore
• L’ installazione del Gruppo Motore (1) in posizione
frontale o posteriore va decisa in base alla predisposi-
zione del Mobile da cucina, verificando il giusto posi-
zionamento del Tappo.
• Successivamente, in base a dove è stato ricavato il foro
d’ uscita dell’ aria sul mobile, è possibile ruotare il
Gruppo Motore di 90° in 90° al fine di permettere l'usci-
ta dell'aria su tutti e 4 i lati in corrispondenza di quello
del Mobile (2).
• Collegare il connettore proveniente dal
Corpo Cappa alla connessione del Gruppo
Motore.
• Avvitare successivamente il Gruppo Moto-
re al Corpo Cappa con le Viti 12a e 12b in
dotazione come indicato in figura.

IT
1
4
14
Fissaggio Gruppo Elettrico
• Collegare i Cavi Elettrici che escono dalla
parte destra inferiore del Corpo Cappa ai
Connettori sul Gruppo Elettrico.
• Ogni Connettore dei Cavi ha il suo corri-
spondente sul Gruppo Elettrico, quindi pre-
stare attenzione a non sbagliarsi sui colle-
gamenti.
• Fissare il Gruppo Elettrico al Corpo Cappa
con le Viti 12a in dotazione.
• La posizione indicata in figura è solo un’
opzione, in quanto a necessità può essere
montata anche sulla sinistra del Corpo
Cappa o addirittura lasciata libera sulla ba-
se del mobile qualora non ci fossero impe-
dimenti strutturali o di sicurezza.
Attenzione..: Non installare il prodotto lasciando la scatola elettrica a contatto con il pavimen-
to.

IT
1
5
15
Connessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla
tubazione di uscita per mezzo di un tubo rigido o flessibile di
ø150 o 120 mm, la cui scelta è lasciata all'installatore.
• Per collegamento con tubo ø120 mm, inserire la Flangia di ri-
duzione 9sull’Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.
ø 150
9
ø 120
USCITA ARIA VERSIONE FI TRANTE
• Collegare la Flangia al foro di uscita dell’ Aria con un tubo
rigido o flessibile di ø120 o 150 mm.
• Per collegamento con tubo ø 120, inserire la Flangia di ridu-
zione 9 sull’uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale
occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull’uscita con 2 Viti 12e (2,9 x
9,5) in dotazione.
• Assicurarsi della presenza dei Filtri antiodore al Carbone attivo
(Vedi paragrafo Manutenzione Filtri al Carbone Attivo).
CONNESSIONE E ETTRICA
• Collegare la Cappa all’Alimentazione di Rete interponendo un
Interruttore bipolare con apertura dei contatti di almeno 3 mm.
Connettore Alimen-
tazione

IT
1
6
16
Attenzione..:
Maneggiare
con cura
Montaggio Frontale
• Alzare il Corpo Mobile della
Cappa (Vedi paragrafo Uso)
soltanto di qualche centimetro.
• Per bloccare il movimento è
sufficiente fare una pressione
verso il basso sul Corpo Mobile
che si stà alzando.
Attenzione: Mai bloccare l’
Anta scorrevole durante le fasi
di apertura o chiusura, tranne
che nella fase per il montaggio
della cornice.
• Rimuovere le protezioni in spu-
gna dagli angoli del Vetro.
• Prendere la Cornice Frontale ed
infilarla dall’ alto facendo at-
tenzione che le sue linguette si
inseriscano nelle asole predi-
sposte sulla Cappa e farlo scor-
rere verso sinistra.
Attenzione..: Tutte le linguette
devono essere inserite.
• Battere sulla Cornice Frontale
da Destra verso Sinistra con
l’aiuto di un arnese ( Martello)
fino a battuta.
Per non rovinarla si può usare
un elemento (pezzo di legno a
misura) tra il martello e la Cor-
nice Frontale.
• Fare riferimento al Paragrafo
Uso per riportare il Corpo Mo-
bile in posizione Standard.

IT
1
7
17

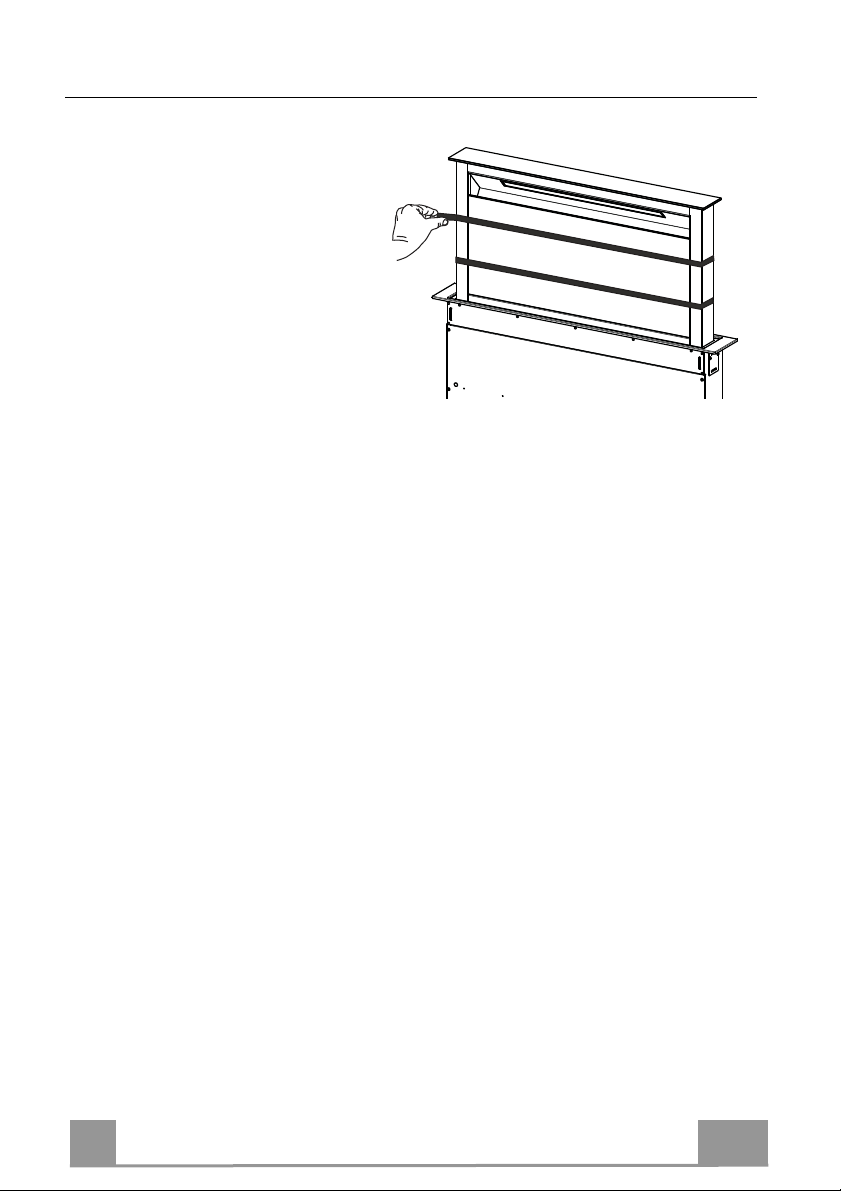

Pannello Aspirazione Perimetrale
• Aprire l’Anta della Cappa (Ve-
di Paragrafo Uso).
• Togliere le 2 strisce di nastro
adesivo che assicurano il pan-
nello solo durante il trasporto.

IT
1
8
18

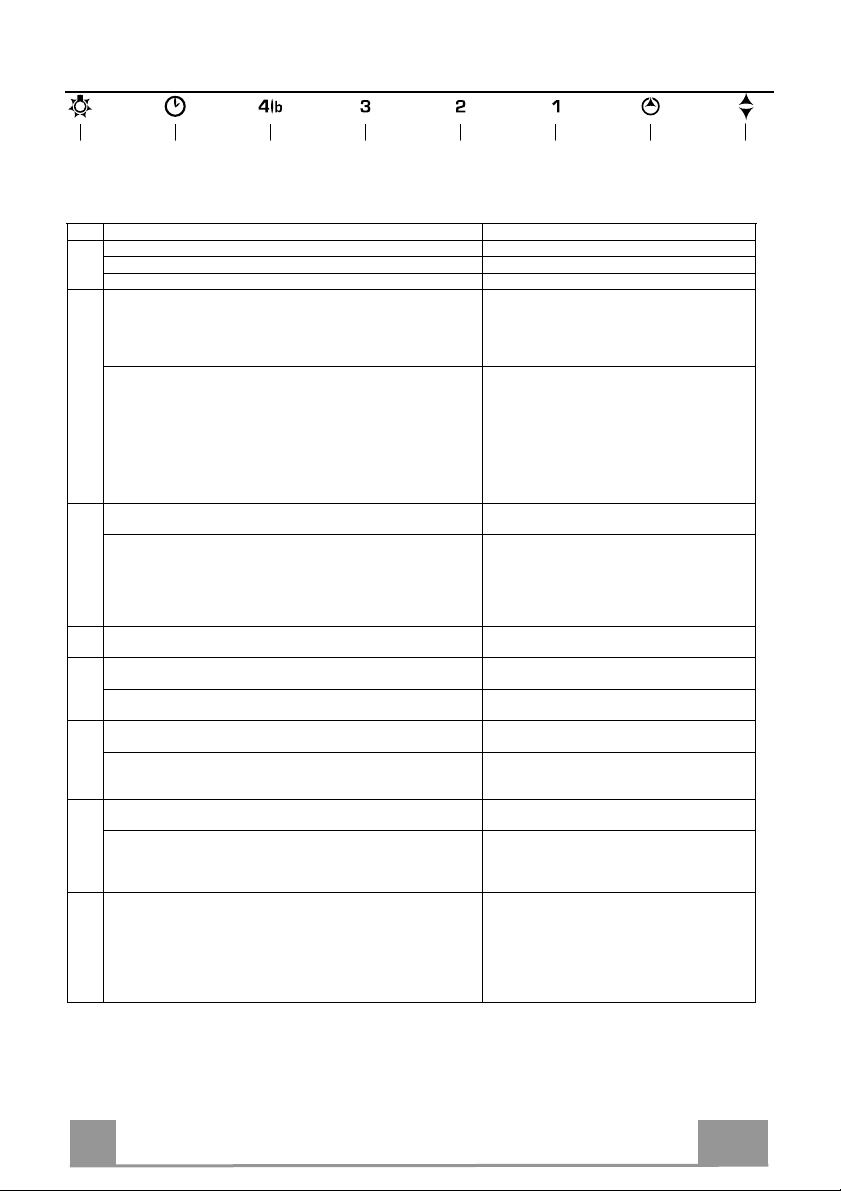

USO
A B C D E F G H
Quadro comandi
T
a
sto
Funzione
Tasto ed
A
Il tasto Funziona solo ad Anta Aperta.
Pressione Breve = Accende/Spegne le
uci
alla massima intens
i
tà.
Pressione di 2 Secondi = Accende/Spegne le
uci di Cort
e
sia
.
B
Fu
nziona solo ad Anta Aperta.
Pressione breve = Attiva/Disattiva il Delay, lo spegnimento automatico
ritardato di 30’, del Motore e dell’Impianto di Illuminazione da qualsiasi
Velocità. Si disattiva premendo il medesimo tasto, spegnendo il motore o
chiudend
o l’anta.
Acceso Tasto Led
B
+ il Tasto della Velocità
impostata.
Funziona sia ad Anta Chiusa che Aperta.
Pressione di 2 Secondi = Con l’allarme filtri in corso si effettua il Reset
dell’Allarme Filtri, tutti i led lampeggiano 3 volte. Tali segnalazioni sono
visibili solo a motore spento.
Tasto Led Fisso:
Segnala la necessità di lavare i filtri antigrasso
metallici. L’allarme entra in funzione dopo 100 ore di
lavoro effettivo della Cappa.
Tasto Led Lampeggiante :
Segnala la necessità di sostituire i filtri al carbone
attivo e devono anche essere lavati i filtri antigrasso
metallici. L’allarme entra in funzione dopo 200 ore di
lavoro effett
i
vo della Cappa.
C
Funziona solo ad Anta Aperta.
Pressione breve = Attiva la quarta velocità.
Tasto Led Fisso.
F
unziona solo ad Anta Aperta.
Pressione di 2 Secondi = Abilita/Disabilita la velocità Intensiva. Tale
velocità è temporizzata a 6 minuti. Al termine del tempo il sistema ritorna
alla velocità precedentemente impostata.
Si disattiva premendo il medesimo tasto, spegnendo il motore o chiudendo
l’anta.
Tasto Led Lampeggiante.
D
Funziona solo ad Anta Aperta.
Attiva la
terza velocità
.
Tasto Led Fisso.
E
Funziona solo ad Anta Aperta
Attiva la seconda velocità.
Tasto Led Fisso.
Funziona sia ad Anta Chiusa ch
e Aperta con Motore + Luci = Off.
Pressione di 4 Secondi = Abilita/disabilita il
Blocco Tasti
e
ra
.
Tutti i Tasti Led lampeggiano 2 volte. Durante il
Blocco i Tasti Led si accendono con una sequenza.
F
Funziona solo ad Anta Aperta.
Attiva la
prima veloc
ità
.
Tasto Led Fisso.
Anta Aperta o Chiusa
Pressione di 2 Secondi = Abilita/Disabilita l’ Allarme Filtri al Carbone
Attivo con Motore Spento e senza Allarmi Filtri in corso.
2 Lampeggi Tasto Led
B
= Allarme Filtri C.A. Attivato
1 Lampeggio Tasto Led B= Allarme Filtri C.A.
Disattiv
a
to
G
Anta Aperta
Pressione Breve = Spegne il Motore
Spegnimento del Tasto Led
Anta Aperta o Chiusa
Pressione di 2 Secondi con Motore e Luci Off = Abilita/Disabilita il
Telecomando.
2 Lampeggi Tasti Led
G
+
F
= Telecomando
Abilitato.
1 Lampeggio Tasti Led G + F = Telecomando
Disabilit
a
to.
H
Anta Aperta
Pressione Breve = Chiude l’ Anta + Luci e Motore Off .
Anta Chiusa
Pressione Breve = Apre l’ Anta + Luci e Motore On.
Attenzione: Se l’ Anta per qualche motivo è parzialmente aperta,
premendo il Tasto finirà il suo ciclo o di apertura o di chiusura.

IT
1
9
19

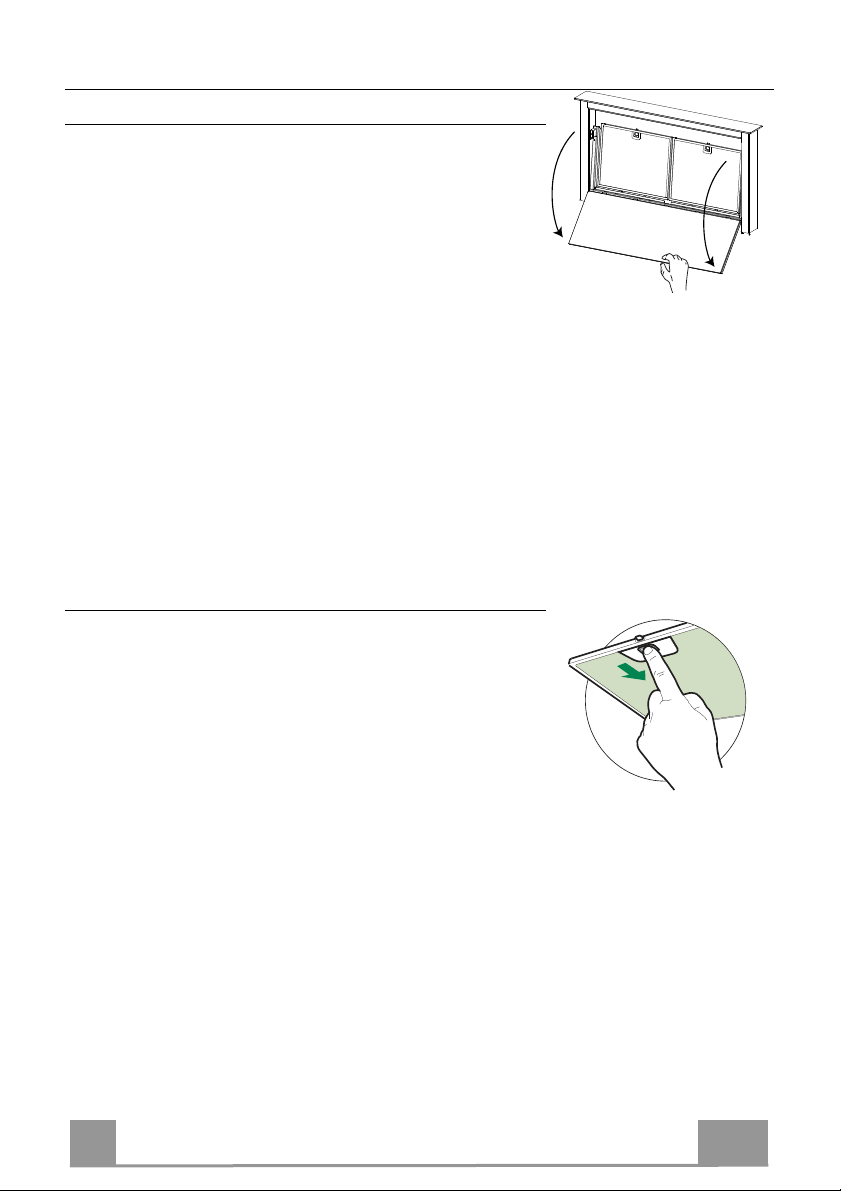

PU IZIA E MANUTENZIONE
Pulizia dei Comfort Panel
• Aprire il Comfort Panel tirandolo per la parte superiore.
• Sganciare il pannello dal corpo cappa.
• Il comfort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido
neutro.
• Pulirlo anche internamente utilizzando un panno umido e de-
tergente neutro; non utilizzare panni o spugne bagnate, né getti
d’acqua; non utilizzare sostanze abrasive.
• Ad operazione ultimata riagganciare il pannello al corpo cappa
e richiuderlo.
Filtri antigrasso metallici
Sono lavabili anche in lavastoviglie, e necessitano di essere lavati
quando si accende il tasto Bo almeno ogni 2 mesi circa di utiliz-
zo o più frequentemente, per un uso particolarmente intenso.
Reset del segnale di allarme
• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto B per 2 secondi.
Pulizia Filtri
• Aprire l’anta (Vedi paragrafo Uso).
• Aprire il Comfort Panel tirandoli.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste-
riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima
di rimontarli. (Un’eventuale cambiamento del colore della su-
perficie del filtro, che potrebbe verificarsi nel tempo, non pre-
giudica assolutamente l’efficienza dello stesso.)
• Rimontarli facendo attenzione a mantenere la maniglia verso la
parte visibile esterna.
• Richiudere il Comfort Panel.

IT
2
0
20

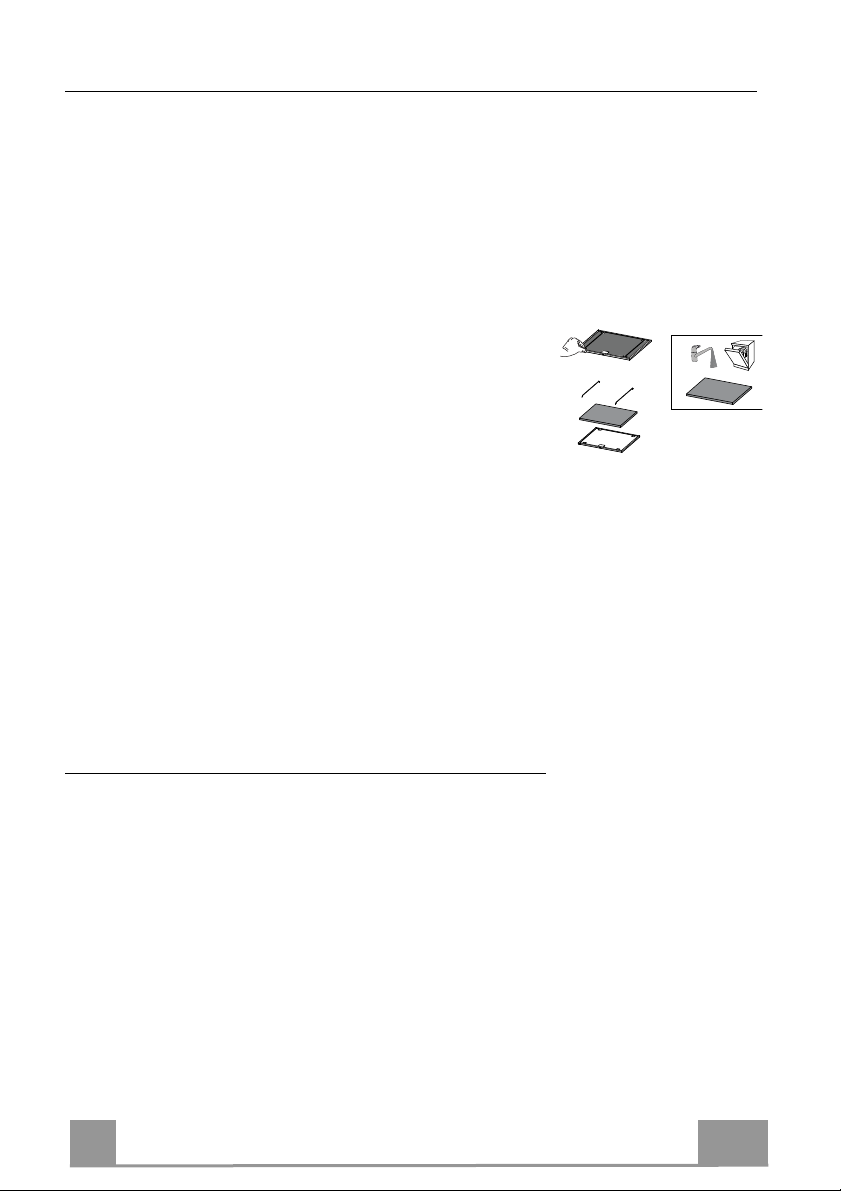

Filtri antiodore al Carbone attivo (Versione Filtrante)
Lavabile anche in lavastoviglie va pulito quando lampeggia il tasto Bo almeno ogni 4 mesi o
più frequentemente, per un uso particolarmente intenso, garantendo il funzionamento fino ad
un massimo di 5 lavaggi prima della sostituzione. La segnalazione di Allarme, se preventiva-
mente attivata, si verifica solo quando è azionato il Motore di aspirazione.
Attivazione del segnale di allarme
• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al
momento dell’installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Premere il Tasto Fper 2 secondi:
• 2 lampeggi Tasto Led B- Allarme saturazione Filtro Carbone attivo ATTIVATO.
• 1 lampeggio Tasto Led B- Allarme saturazione Filtro al Carbone attivo DISATTIVATO.
SOSTITUZIONE FI TRO ANTIODORE A CARBONE ATTIVO
Reset del segnale di allarme
• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto B per 2 secondi.
Sostituzione Filtro
• Togliere il comfort panel.
• Togliere i Filtri antigrasso metallici.
• Rimuovere i ferma filtro metallici dal Filtro Antigrasso e pro-
cedere alla pulizia del Filtro antiodore al Carbone attivo satu-
ro.
• Rimontare il Filtro antiodore al Carbone attivo pulito riaggan-
ciandolo coi ferma filtro metallici al Filtro Antigrasso.
•
Rimontare i Filtri antigrasso metallici.
Illuminazione
• Per la sostituzione contattare l’Assistenza Tecnica ("Per
l'acquisto rivolgersi all'assistenza tecnica").
