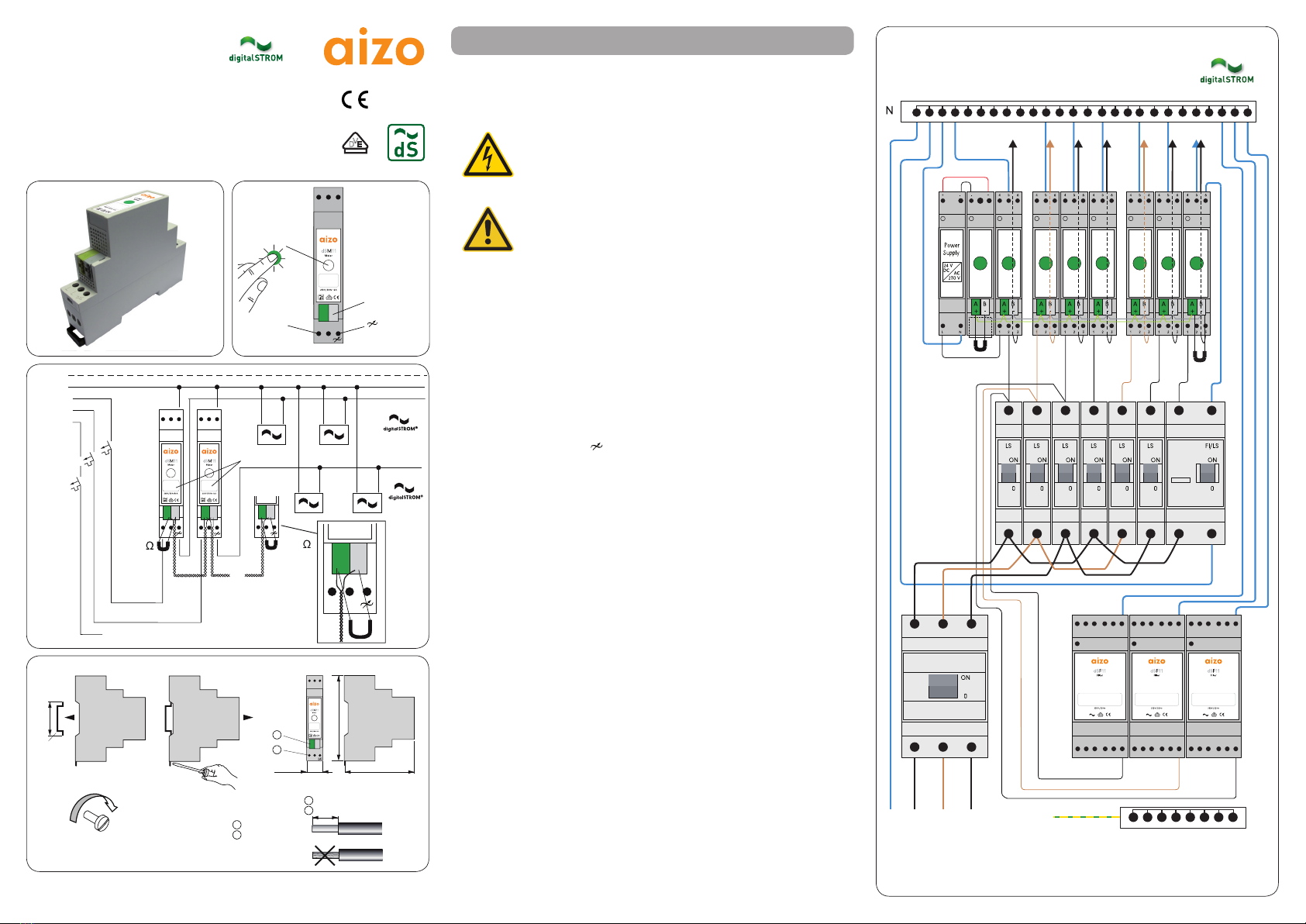

aizo digitalSTROM-Meter dSM11 Quick start guide
aizo ag
www.aizo.com
digitalSTROM-Meter dSM11
Montageanleitung für den Elektroinstallateur
Installation notes for electricians
Instructions d‘installation pour l‘électricien
Istruzioni di installazione per l‘elettricista
L = LIn = LOut
LED
dS485Bus
B
-
A
+
NN
LL
B
-
A
+
NN
LL
dS485Bus
B
-
A
+
NN
LL
B
-
A
+
LL
...
120 120
PE
N
L1
L2
L3
16A
230 V AC LS
230 VAC
...
230 VAC
...
...
max. 62 dSM
B
-
A
+
LL
16A
230 V AC LS
16A
230 V AC LS
8 mm
6 mm
1
2
1.5 ... 4 mm²
0.6 ... 0.8 mm²
1
2
0.5 Nm
17.5 mm 70 mm
90 mm
B
-
A
+
1
2
35 mmEN50022
NN
LL
DEUTSCH
Funktion und Verwendungszweck
Der digitalSTROM-Meter (dSM) kommuniziert mit allen digitalSTROM-Geräten und Klemmen in
seinem Stromkreis. Eine stromkreisübergreifende Ansteuerung erfolgt über den dS485 Bus.
Hierzu müssen alle digitalSTROM-Meter und ein optionaler digitalSTROM-Server (dSS) über eine
zweiadrige Kommunikationsleitung miteinander verbunden sein.
Lebensgefahr!
Berühren der elektrischen Hausinstallation unter Spannung
(230 V AC) kann zum Tod oder zu schwersten Verbrennungen führen.
Vor der Installation dieses Gerätes alle Zuleitungen spannungslos schalten
und prüfen, ob Spannungsfreiheit besteht. Einschalten der Spannung durch
Dritte verhindern.
Wichtige Hinweise
Nur geschultes Fachpersonal darf das Modul installieren und in Betrieb
nehmen. Landesspezifische Vorschriften sind einzuhalten.
Das Gerät darf nur in trockenen und geschlossenen Räumen betrieben und
nicht zu direkt oder indirekt gesundheits- oder lebenssichernden Zwecken
benutzt werden oder zu Zwecken, bei denen ein Ausfall des Gerätes zu
Gefahren für Menschen, Tiere oder Sachwerten führen kann.
Vor der Inbetriebnahme ist sicherzustellen, dass
– der Netzanschluss fachgerecht ausgeführt und der Schutz gegen elektrischen Schlag sicher-
gestellt ist,
– das Gerät nach den Bestimmungen der EN 60950 außerhalb der Stromversorgung spannungs-
los schaltbar ist (z.B. durch den primärseitigen Leitungsschutz),
– alle Zuleitungen ausreichend abgesichert und dimensioniert sind,
– nach der Installation der Klemmenbereich abgedeckt wird, um unzulässiges Berühren span-
nungsführender Teile zu vermeiden (z.B. Einbau im Schaltschrank).
Montage:
Anschlussklemmen oben und unten. Für ausreichende Konvektion wird die Einhaltung eines Min-
destabstands zu anderen Modulen von 3 cm oberhalb und unterhalb des Gerätes empfohlen. Bei
vertikaler Montage ist nach jeweils 3 dSMs ein Abstand von 0.5 TE freizulassen, bei horizontaler
Montage nach jedem dSM. Der Netzanschluss erfolgt über die mit L und N gekennzeichneten
Schraubanschlüsse. Der mit dem -Symbol gekennzeichnete Anschluss ist der L-Ausgang
(LOut). Der Anschluss an das dS485 Datennetzwerk erfolgt über die Ein/Ausgänge (A)(B).
Die bidirektionale 2-Draht-Schnittstelle dient der Vernetzung mit bis zu 62 dSM und einem optio-
nalen digitalSTROM-Server. Es kann immer nur ein dSS pro dS485 Netzwerk angeschlossen wer-
den. Es sind 120 Ohm Abschlusswiderstände jeweils an den Enden der dS485 Bus-Verkabelung
erforderlich. Diese sind der Verpackung beigelegt. dS485 Bus Drähte müssen verdrillt sein.
Achtung! Die korrekte Polung der Drähte am dS485 Bus ist einzuhalten (A-A, B-B).
Weiterführende Informationen zur Inbetriebsetzung finden Sie im digitalSTROM-Installations-
handbuch oder unter www.digitalstrom.org/support.
Gewährleistung:
aizo ag gewährt auf dieses Produkt eine mängelfreie Funktionalität gemäss Spezifikation während
einer Frist von 24 Monaten ab Lieferung durch aizo ag. Durch Öffnen des Gerätes, sonstige Gerä-
teeingriffe oder unkorrekte Installation/Konfiguration erlischt die Gewährleistung.
Technische Daten
Bezeichnung ............................................................................digitalSTROM-Meter
Typenbezeichnung ...................................................................dSM11
Hersteller.................................................................................aizo ag
Nenneingangsspannung/Frequenz .........................................230 V AC/50 Hz
Nennausgangsstrom IN............................................................16 A
Leistungsaufnahme.................................................................< 1.8 W, max. 3.6 W bei 16 A
Leitungsschutzschalter...........................................................max. 16 A, LS oder LS/FI
Charakteristik Leitungsschutzschalter...................................B (empfohlen), C
Leistungsmessung (interner Shunt) .......................................+/- 5 % (I ≥ 0,02 x IN )
Datenübertragung via dS485 Bus............................................dS485 Protokoll V1.0 / EIA485
Datenübertragung via 230VAC Netz ........................................digitalSTROM-Protokoll V1.0
Isolationsspannung (dS485) ....................................................4 kV AC
Anzahl digitalSTROM-Geräte am 230 V Netz ..........................max. 128
Schutzart..................................................................................IP20 EN 60529
Zulässige Umgebungstemp. (Betrieb/Lagerung) ...................-20 °C ...+45 °C/-20 °C ...+70 °C
Zulässige Feuchtigkeit (Betrieb)..............................................nur in trockenen Räumen
Gewicht ohne Verpackung .......................................................ca. 0,07 kg
dSFdSF dSF
NL3L2L1 PE
L3
L2L1 L3L2L1 L1
L3L2L1 L3L2L1 L1N
dSMdSMdSMdSMdSMdSMdSMdSS
Dok. Nr. A0909D003V004/ 2012-08-03
LED grün..................... Betriebsbereit
rot ........................ Hardware-Fehler, Übertemperatur, Software-Aktualisierung
blau ..................... Einschaltvorgang
violett .................. ungültige Konfig. (siehe Installationshandbuch)
grau..................... keine Verbindung auf dS485
gelb ..................... Abschaltvorgang
blinken................. siehe Installationshandbuch
Taster 5 Sek. drücken .... Neustart (Taster unter der LED)
V
D E
EN 60669
EN 50428
Technische Änderungen vorbehalten. Neueste Informationen finden Sie auf unserer Webseite.
ENGLISH FRANCAIS ITALIANO
Fonctionnement et domaine d‘application
Le digitalSTROM-Meter (dSM) communique avec tous les appareils digitalSTROM et les bornes de
son circuit électrique. La gestion de plusieurs circuits électriques s’effectue par le bus dS485.
Tous les digitalSTROM-Meter et un digitalSTROM-Server (dSS) en option doivent être reliés par le
biais d‘une ligne de communication bifilaire.
Danger de mort !
Tout contact avec une installation intérieure électrique sous tension
(230 V AC) peut entraîner des blessures graves, voire même la mort.
Avant d'installer cet appareil, mettre toutes les lignes d'alimentation hors
tension et vérifier l'absence de tension. Empêcher toute mise sous tension
par une tierce personne.
Remarques importantes
Seuls des spécialistes formés sont autorisés à installer ce module et à le
mettre en service. Respecter les directives nationales en vigueur.
L‘appareil ne doit être utilisé que dans des locaux secs et fermés et non à
des fins (directement ou indirectement) à risque pour la santé ou pouvant
entraîner la mort, ni à des fins pour lesquelles une panne de l‘appareil peut
présenter un danger pour les personnes, les animaux ou les biens matériels.
Avant la mise en service, s‘assurer que
– le raccordement au réseau est réalisé de manière conforme et que la protection contre les
chocs électriques est assurée, ut être mis hors tension selon les dispositions de la norme EN
60950 hors de l‘alimentation (par ex. via le disjoncteur du côté primaire),
– toutes les lignes d‘alimentation sont suffisamment sécurisées et dimensionnées,
– les bornes sont recouvertes après le montage afin d‘éviter tout contact avec des élément sous
tension (par ex. montage dans l‘armoire électrique).
Montage :
Bornes de raccordement en haut et en bas. Pour obtenir une convection suffisante, il convient de
respecter une distance minimale de 3cm avec les autres modules, au-dessus et en-dessous de
l‘appareil. Dans le cas d’un montage vertical, il est recommandé de laisser un espace libre de 0,5
unités de largeur tous les 3 dSM et dans le cas d’un montage horizontal, après chaque dSM. Le
raccordement au réseau se réalise sur les bornes à vis marquées L et N. La borne marquée du
symbole- est la sortie L (LOut). Le raccordement au réseau de données dS485 se fait par les
entrées / sorties (A)(B).
L‘interface à deux fils bidirectionnelle sert à la mise en réseau de jusqu‘à 62 dSM et d‘un
digitalSTROM-Server en option. Seulement un dSS peut être raccordé par réseau dS485. Des
résistances de terminaison 120 Ohm sont nécessaires à chaque extrémité du câblage bus dS485.
Celles-ci sont jointes à l‘emballage. Les fils bus dS485 doivent être torsadés.
Attention! Respecter la polarité correcte des fils sur le bus dS485 (A-A, B-B).
Vous trouverez de plus amples informations sur la mise en service dans le manuel d‘installation
digitalSTROM ou sur: www.digitalstrom.org/support.
Garantie des vices cachés:
aizo ag assure un parfait fonctionnement du produit conformément à la spécification pendant
une durée de 24 mois après livraison par aizo ag. L‘ouverture de l‘appareil, toute intervention sur
l‘appareil ou une installation/configuration incorrecte annulent la validité de la garantie.
Caractéristiques techniques
Désignation ................................................................................ digitalSTROM-Meter
Indication de type....................................................................... dSM11
Fabricant.................................................................................... aizo ag
Tension d‘entrée nominale/fréquence ...................................... 230 V AC/50 Hz
Tension de sortie nominale IN.................................................... 16 A
Puissance absorbée................................................................... < 1.8 W, 3.6 W max. à 16 A
Disjoncteur................................................................................. 16 A max., DJ ou DJ Diff
Caractéristiques du disjoncteur................................................ B (recommandé), C
Mesure de puissance (shunt interne)........................................ +/- 5 % (I ≥ 0,02 x IN )
Transfert de données par bus dS485......................................... Protocole dS485 V1.0 / EIA485
Transfert de données par réseau 230VAC ................................. Protocole digitalSTROM V1.0
Tension nominale d‘isolement (dS485) ..................................... 4 kV AC
Nombre d‘appareils digitalSTROM sur réseau 230 V................ 128 max.
Protection................................................................................... IP20 EN 60529
Temp. ambiante admiss. (service/stockage)............................. -20 °C ...+45 °C/-20 °C ...+70 °C
Humidité admiss. (service)........................................................ seulement dans locaux secs
Poids sans emballage................................................................ 0,07 kg env.
LED vert....................... prêt au fonctionnement
rouge.................... erreur matérielle, surchauffe, actualisation logicielle
bleu...................... mise en marche en cours
violet .................... config. incorrecte (voir manuel d‘installation)
gris....................... pas de connexion à dS485
jaune.................... mise hors tension en cours
clignotement ....... voir manuel d‘installation
Bouton-poussoir maintenir appuyé 5 sec..........redémarrer (bouton-poussoir sous LED)
Funzione e impiego previsto
Il digitalSTROM-Meter (dSM) comunica con tutti i dispositivi digitalSTROM e i morsetti del suo cir-
cuito elettrico. Un comando esteso a circuiti elettrici multipli si realizza attraverso il bus dS485.
A tale scopo, tutti i digitalSTROM-Meter e un digitalSTROM-Server (dSS) opzionale devono essere
interconnessi attraverso un cavo di comunicazione bifilare.
Pericolo di morte!
Toccare un impianto elettrico interno sotto tensione (230 V AC) può causare
la morte o ustioni gravi.
Prima di installare questo dispositivo, mettere tutti i cavi di alimentazione
fuori tensione e controllare che la tensione sia effettivamente assente.
Impedire la messa in tensione da parte di terzi.
Indicazioni importanti
Il modulo deve essere installato e messo in funzione solo da personale tec-
nico specializzato e appositamente formato. Osservare le direttive specifiche
vigenti a livello nazionale.
il dispositivo deve essere attivato solo in ambienti chiusi e asciutti e non
deve essere utilizzato né direttamente né indirettamente per la protezione
della vita o della salute o per qualsiasi altra finalità per cui un guasto del
dispositivo stesso possa determinare un pericolo per persone, animali o beni
materiali.
Prima della messa in funzione, assicurarsi che
– la connessione alla rete sia realizzata in modo conforme e la protezione contro la scossa
elettrica sia assicurata,
– sia possibile mettere il dispositivo fuori tensione secondo le disposizioni EN 60950 al di fuori
dell‘alimentazione elettrica (ad es. attraverso la protezione della linea di alimentazione prima-
ria),
– tutti i cavi di alimentazione siano correttamente dimensionati e messi in sicurezza,
– la zona dei morsetti risulti coperta dopo l‘installazione, per evitare il contatto con componenti in
tensione (ad es. grazie al montaggio nell‘armadio elettrico).
Montaggio
Morsetti in alto e in basso. Per una sufficiente convezione si raccomanda di mantenere una dis-
tanza minima rispetto agli altri moduli di 3 cm al di sopra e al di sotto del dispositivo. Nel caso di
un montaggio verticale occorre lasciare uno spazio libero pari a 0,5 unità di larghezza dopo ogni 3
dSM, mentre nel caso di un montaggio orizzontale dopo ogni dSM. La connessione alla rete viene
realizzata attraverso i morsetti a vite contrassegnati con le lettere L e N. Il morsetto contrasseg-
nato con il simbolo- l è l‘uscita L (LOut). La connessione alla rete di trasmissione dati dS485 si
realizza attraverso gli ingressi/le uscite (A)(B).
L‘interfaccia bifilare e bidirezionale serve ad interconnettere fino a 62 dSM e un digitalSTROM-
Server opzionale. Può essere connesso solo un dSS per rete dS485. Sono necessari resistori
terminali da 120 Ohm per ogni estremità dei cavi bus dS485. Questi sono inclusi nella confezione.
I fili bus dS485 devono essere ritorti.
Attenzione! Rispettare la corretta polarità dei fili del bus dS485 (A-A, B-B).
Ulteriori informazioni sulla messa in funzione sono reperibili nel manuale di installazione digital-
STROM o in www.digitalstrom.org/support.
Garanzia
Per questo prodotto, la aizo ag garantisce un perfetto funzionamento, conforme alle specifiche
tecniche, per un periodo di 24 mesi dal momento della consegna da parte della aizo ag. L‘apertura
del dispositivo, altri interventi su di esso o un‘installazione/configurazione scorretta annullano la
validità della garanzia.
Dati tecnici
Denominazione ................................................................................digitalSTROM-Meter
Designazione del tipo.......................................................................dSM11
Produttore........................................................................................aizo ag
Tensione nominale di entrata/frequenza ........................................230 V AC/50 Hz
Corrente nominale di uscita IN.........................................................16 A
Potenza assorbita ............................................................................< 1.8 W, max. 3.6 W a 16 A
Interruttor e automatico..................................................................max. 16 A, magnetotermico o
magnetotermico / differenziale
Caratteristiche interruttore automatico..........................................B (consigliato), C
Misurazione della potenza (shunt interno)......................................+/- 5 % (I ≥ 0,02 x IN )
Trasmissione dei dati attraverso bus dS485 ...................................Protocollo dS485 V1.0 / EIA485
Trasmissione dei dati attraverso rete 230VAC ................................Protocollo digitalSTROM V1.0
Tensione d‘isolamento (dS485)........................................................4 kV AC
Numero di dispositivi digitalSTROM nella rete 230 V ....................max. 128
Protezione........................................................................................IP20 EN 60529
Temp. ambiente ammessa (funzionamento/conservazione) -20 °C ...+45 °C/-20 °C ...+70 °C
Umidità ammessa
(funzionamento)
.................................................solo in ambienti asciutti
Peso senza imballaggio...................................................................circa 0,07 kg
LED verde .............................pronto al funzionamento
rosso .............................errore hardware, sovratemperatura, aggiornamento software
blu.................................transitorio di accensione
viola...............................config.a non valida (vedere il manuale di installazione)
grigio.............................nessuna connessione a dS485
giallo .............................transitorio di spegnimento
lampeggiamento ..........vedere il manuale di installazione
Tasto premere per 5 sec. .......riavvio (tasto sotto il LED)
Function and intended use
The digitalSTROM-Meter (dSM) communicates with all digitalSTROM devices and modules in its
circuit. Inter-circuit communication takes place via the dS485 bus.
For this purpose, all digitalSTROM-Meter and an optional digitalSTROM-Server (dSS) must be
interconnected via a two wire communication cable.
Warning: High voltage
Touching the electrical wires (230 V AC) may cause electrical shock and
injury. Disconnect power before servicing.
Prevent others from reconnecting the device.
Important notes
Only trained experts are authorised to install and commission the module.
Country-specific regulations must be adhered to.
The device may only be operated in dry, closed rooms and must not be used
directly or indirectly for health or life-saving purposes or for purposes where
a device failure could lead to danger for people, animals or material property.
Prior to commissioning, ensure that
– the mains connection is made properly and professionally and protection against electric shock
is ensured,
– the device can be made voltage-free and disconnected from the power supply according to
EN 60950 (e.g. circuit breaker on primary side),
– all supply lines are properly protected and dimensioned,
– themodul area is covered after installation to prevent accidental contact with live parts (e.g.
integration in a control cabinet).
Installation:
Connection modules are located at the top and bottom. To ensure adequate convection, we recom-
mend a minimum distance of 3cm to other modules above and below the device. When mounted
vertically, a distance of 0.5 width units must be left clear after every 3 dSMs; when mounted
horizontally, after each dSM. The mains connection is made via the screw modules labelled with L
and N. The connection labelled with the -symbol is the L output (LOut).
Connection to the dS485 data network is made via the inputs/outputs (A)(B).
The bi-directional 2-wire bus serves to interconnect up to 62 dSM and an optional digitalSTROM-
Server. Only one dSS can be connected per dS485 network. 120 ohm termination resistors are
required for each end of the dS485 bus cabling. These are included in the packaging. dS485 bus
wires must be twisted together.
Caution! Ensure correct polarity of the wires at the dS485 bus (A-A, B-B).
Further information on the commissioning process can be found in the digitalSTROM installation
manual or at www.digitalstrom.org/support.
Guarantee:
aizo ag guarantees fault-free operation of this device according to the specification for 24 months
after delivery by aizo ag. Opening the device, other interference with the device, or incorrect
installation/configuration will invalidate the guarantee.
Technical data
Name.......................................................................................... digitalSTROM-Meter
Type designation ........................................................................ dSM11
Manufacturer ............................................................................. aizo ag
Rated input voltage/frequency................................................... 230 V AC/50 Hz
Rated output current IN.............................................................. 16 A
Power consumption................................................................... < 1.8W, max. 3.6W at 16A
Circuit breaker ........................................................................... max. 16 A, MCB or RCBO
Circuit breaker characteristic.................................................... B (recommended), C
Power measurement (internal shunt) ....................................... +/- 5% (I ≥ 0.02 x IN )
Data transfer via dS485 bus.......................................................dS485 protocol V1.0 / EIA485
Data transfer via 230VAC mains.............................................. digitalSTROM protocol V1.0
Insulation voltage (dS485) ......................................................... 4 kV AC
Number of digitalSTROM devices in the 230V mains............... max. 128
Protection................................................................................... IP20 EN 60529
Permissible ambient temp. (operation/storage)....................... -20 °C ...+45 °C/-20 °C ...+70 °C
Permissible humidity (operation).............................................. in dry rooms only
Weight without packaging.......................................................... approx. 0.07 kg
LED green...........................operational
red...............................hardware fault, over-temperature, software update
blue.............................starting up
violet ...........................invalid config. (see installation manual)
grey ............................. no connection to dS485
yellow.......................... switching off
flashing....................... see installation manual
Button press for 5sec............ restart (button below the LED)
Subject to technical modifications. Up-to-date information can be found on our website.
Sous réserve de modifications techniques. Vous trouverez les dernières informations sur notre site
web. Con riserva di modifiche tecniche. Le ultime informazioni sono consultabili sulla nostra pagina web.
