PowerXtreme
1200W Ultimate Performance PSU
USER MANUAL
akasa

1
INTRODUCTION
Thank you for choosing this high-quality Akasa product. This Power Xtreme PSU provides
1200W of power effectively ballanced over six 12V rails ensuring hi-end systems with
quad VGA cards work safely and up to their full potential. High efficiency reduces energy
cost without loss of performance. Advance design and the use of hi-grade components
give you reliable power with minimal noise and heat.
PRECAUTION
Incorrect installation of the PSU connectors could damage your PC. Under no
circumstances should the power supply cover be opened. Nothing should be inserted into
the PSU; there are dangerous high voltages inside the PSU.
WARRANTY
Akasa makes every effort to produce high quality products without any faults. To ensure
your full satisfaction all our products have been tested before sale and in addition a
limited warranty is offered.
Akasa warrants this device to be free from defects in material and workmanship for a
period of three (3) years from the date of purchase. Repair parts or replacement products
will be provided by Akasa on an exchange basis, and will be either new or refurbished to
be functionally equivalent to new. Keep your original sales receipt in a safe place.
Warranties extend only to defects that occur during normal use and do not extend
to damage to products that results from incompatibility, abuse, misuse, negligence,
unauthorized repair, modification, incorrect installation, incorrect voltage supply, air/water
pollution, any accident or natural disasters.
The warranty extends only on Akasa PSU and does not cover a defective CPU,
motherboard, memory, etc. as a result of a defective PSU.
COMPANY NOTICE
The information contained in this document is subject to change without notice. All rights
reserved. Reproduction, adaptation, or translation of this material is prohibited without
prior written permission of AKASA, except as allowed under copyright laws.
The only warranties for AKASA products and services are set forth in the express
warranty statements accompanying such products and services. Nothing herein should be
construed as constituting an additional warranty. AKASA shall not be liable for technical
or editorial errors or omissions contained herein.
SAFETY
Packaging complies with
EU directive 94/62/EC

2
FEATURES
• supports dual CPU systems (including Intel Extreme motherboards
requiring two 8-pin ATX 12V)
• up to quad hi-end VGA cards supported
• PCIe 2.0 READY
• six 12V rails for effective power balancing
• three 12V rails dedicated to graphics ( 8A, 336W each)
• supports both NVidia and ATI multi cards platforms
• over 80% energy efficient
• 24/7 dependable power
• ultra quiet 135mm fan
• extended main cables length to 760mm for full tower cases
• all cables fully sleeved
• three years warranty
SPECIFICATION
• Compliant form factors:
Intel ATX12V v 2.2 design guide EPS
12V 2.92
ATX 2.2 ATX12V
• Power requirment: 110- 240V AC (auto sensing and switching)
• Power output: 1200W max continuous (1255W peak)
• Six 12V rails (94A of combined current)
• Energy efficiency: greater than 80%
• Power Factor Correction: very efficient (99%) energy saving Ative PFC
• PSU dimensions: 150x180x86mm
• Fan:
dimensions: 135x135x25mm
bearing: dual ball
speed: 700-1800RPM (controlled by PSU load and temperature)
airflow: 106CFM max
PROTECTION
• Over current protection
• Under voltage protection
• Over voltage protection
• Short circuit protection
• Over temperature protection
• Over power protection
• No load operation

3
FANS,
ILLUMINATIONS
PUMPS etc
IDE
PATA
SATA
VGA
2 × PCle
VGA
1 × PCle
VGA
2 × PCle
VGA
1 × PCle

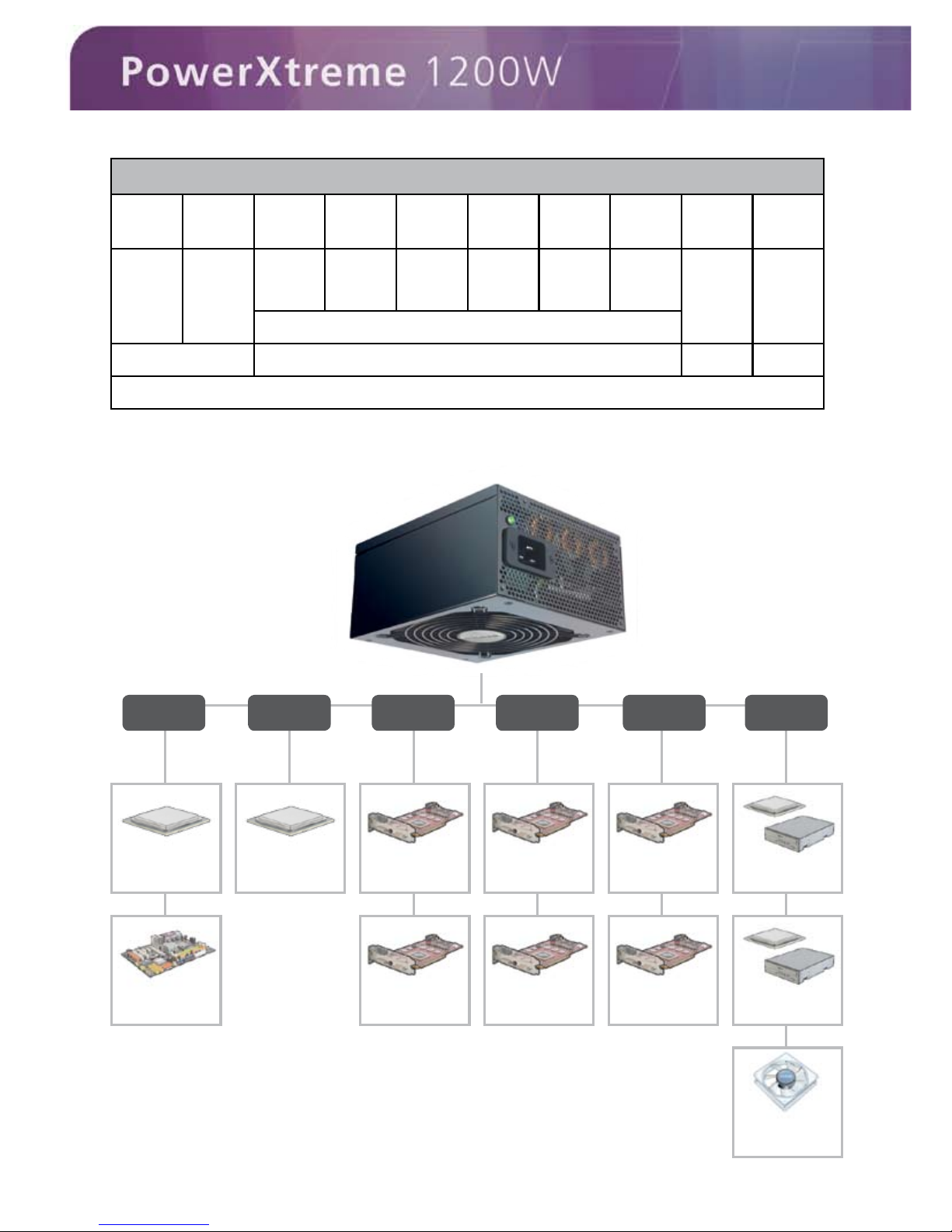

LOAD RANGE
AK-PS120FG – 1200W
+3.3V +5V +12V
(V1)
+12V
(V2)
+12V
(V3)
+12V
(V4)
+12V
(V5)
+12V
(V6) -12V +5VSB
40A 40A 20A 20A 28A 28A 28A 20A 0.8A 6A
94A
250W 1128W 9.6W 30W
1200W continues (1255W peak)
12V RAILS DISTRIBUTION
+12V1 +12V2 +12V3 +12V4 +12V5 +12V6
CPU 1.2
Motherboard
CPU 1.2 VGA
2 × PCle
VGA
1 × PCle

4
CONNECTORS
CONNECTORS NO.
24/20-PIN MAIN POWER
Motherboard main
connector, can be used as
20 or 24-pin version 1
8/4-PIN ATX12V
Motherboard ATX12V
connector, can be used as
4 or 8-pin version 1
8-PIN ATX 12V
8-pin motherboard
ATX12V connector 1
8/6-PIN PCIe 2.0
PCIe VGA connector, can
be used as 6 or 8-pin
version 3
6-PIN PCIe 2.0
PCIe VGA 6-pin PCIe
connector 6
SATA
SATA interface
HDD and optical
drives 8
MOLEX (4-PIN)
4-pin MOLEX
interface HDD,
optical drives,
motherboards and all
other internal devices
7
FDD
Floppy drives
2

5
CABLES DESCRIPTION AND RAIL DISTRIBUTION
24/20-PIN MAIN POWER CONNECTOR
ORANGE +3.3V ORANGE +3.3V
ORANGE +3.3V BLUE -12V
BLACK GROUND BLACK GROUND
RED +5V GREEN PS-ON
BLACK GROUND BLACK GROUND
RED +5V BLACK GROUND
BLACK GROUND BLACK GROUND
GREY PWR-OK
PURPLE +5VSB RED +5V
YELLOW +12V1 RED +5V
YELLOW +12V1 RED +5V
ORANGE +3.3V BLACK GROUND
BLACK GROUND YELLOW/BLACK +12V2
BLACK GROUND YELLOW/BLACK +12V2
BLACK GROUND YELLOW +12V1
BLACK GROUND YELLOW +12V1
8/4-PIN ATX12V CONNECTOR
8-PIN ATX12V CONNECTOR
YELLOW/BLACK +12V BLACK GROUND
YELLOW/BLACK +12V BLACK GROUND
YELLOW/BLACK +12V BLACK GROUND
BLACK SENSE BLACK GROUND
8/6-PIN PCIe CONNECTORS - one per 12V rail (V3, V4, V5)
YELLOW/BLACK +12V BLACK GROUND
YELLOW/BLACK +12V BLACK GROUND
YELLOW/BLACK +12V BLACK GROUND
6-PIN PCIe CONNECTORS - two per 12V rail (V3, V4, V5)
BLACK GROUND YELLOW/BLACK +12V2
BLACK GROUND YELLOW/BLACK +12V2
BLACK GROUND YELLOW +12V1
BLACK GROUND YELLOW +12V1

6
YELLOW/BLACK +12V6
BLACK GROUND
RED +5V
BLACK GROUND
ORANGE +3.3V
SATA CONNECTORS
YELLOW +12V6
BLACK GROUND
BLACK GROUND
RED +5V
MOLEX (4-PIN) CONNECTORS
YELLOW +12V6
BLACK GROUND
BLACK GROUND
RED +5V
FDD CONNECTORS
SILENT OPERATION
This PSU is fitted with a 135 mm smart fan, which provides efficient and quiet cooling.
The PSU adjusts the speed of the fan according to ambient temperature and power
supply load, this ensures optimal cooling for the PSU components while maintaining
minimal noise levels.
30%
50ºC
25ºC
5ºC
40% 50%
Fan Speed
PSU Load
1800RPM
700RPM
ambinent

7
INSTALLATION STEPS
WARNING:
Always disconnect the power supply from its AC power source before connecting/
disconnecting any cables.
Electrostatic discharge (ESD) can damage system components. Install the PSU at an ESD-
controlled workstation. If such a workstation is not available, wear an antistatic wrist
strap or touch an earthed surface before handling the PSU.
1) Open the PC chassis and mount the power supply by screwing through the
matching holes of the power supply and the chassis
2) Connect the main power connector; use 20 or 24-pin depending on
motherboard main connector type
3) Connect the ATX12V connector(s); use 8 or 4-pin depending on motherboard
requirement; to use 4-pin slide off half of the 8-pin connector
4) Connect the PCIe connector(s) to the VGA card(s); use 6-pin or 8-pin PCIe connectors
as required by VGA card(s)
5) Connect the HDD and all other devices using SATA, MOLEX or FLOPPY connectors
6) Double check all the connectors to the motherboard and the peripherals are
properly connected and nothing is left unconnected
7) Connect the power cord to the power supply; red LED (Standby Mode) should
light up on the back of the PSU
8) Switch on the system – the red LED should change to green (Operation Mode)
and the system should start
TROUBLESHOOTING
If the system does not respond when switched on, please follow the instructions below
to check for problems
1) If the LED at the back does not light up, check:
• the power cord is connected tightly
• the AC socket is live/turned on
2) If the LED on the back of the PSU has lit up (red - standby mode) and the system still
does not react when switched on, please check:
• the main(24/20-pin) connector is plugged
• the ATX12V (8/4-pin) connector(s) is plugged in correctly
• the VGA card connector is plugged in (if aplicable)
• the chassis power button is correctly connected to the motherboard header

8
3) In the case of an abnormal situation the PSU will shutdown and enter latch mode to
avoid potential damage to itself and other PC components. The latch mode is an
internal safety switch that keeps the PSU in an off mode for a limited time before re-
setting. The latch mode can be cleared by an AC power interruption
(unplugging the PSU).
If you need technical support contact us at: [email protected]

9
INTRODUCTION
Merci d'avoir choisi ce produit Akasa de haute qualité. Ce Power Xtreme PSU fournit
une puissance de 1200W efficacement équilibrée sur six rails de 12V garantissant
aux systèmes hi-end avec quatre cartes VGA un fonctionnement en toute sécurité et
utilisant tout leur potentiel. Un haut rendement réduit le coût de l'énergie sans perte de
performance. Le design avancé et l'utilisation des composants haute-technologie vous
donnent une puissance fiable avec un bruit et une chaleur minimals..
PRÉCAUTION
L'installation incorrecte des connecteurs du PSU risque d’ endommager votre PC. En
aucune circonstance le couvercle de l’'alimentation électrique ne doit être ouvert.
Rien ne doit être inséré dans le PSU et rien ne doit entrer en contact avec; il y a des points
de voltage élevé dangereux à l'intérieur du PSU.
GARANTIE
Akasa s'efforce de commercialiser des produits de qualité sans aucun défaut. Pour
garantir votre entière satisfaction tous nos produits ont été testés avant d'être mis en
vente et une garantie limitée est également offerte.
Akasa garantit que cet appareil est exempt de tout défaut matériel et de fabrication
pendant une période de trois (3) ans à partir de la date d'achat. Des pièces ou
des produits de rechange seront fournis par Akasa sur une base d'échange, et seront
renouvelés ou refourbis pour être fonctionnellement équivalents à des nouveaux.
Conservez précieusement votre reçu d’achat original.
Les garanties ne couvrent que les défauts qui surviennent pendant une utilisation normale
et ne s'appliquent pas aux dommages des produits résultants de l'incompatibilité, l’abus,
la mauvaise
utilisation, la négligence, la réparation non autorisée, la modification, l'installation
incorrecte, l'alimentation de tension incorrecte, la pollution de l'air/eau, n'importe
quel accident ou désastres naturels.
La garantie ne couvre que le PSU d'Akasa et ne couvre pas un processeur (CPU), une carte
mère, une mémoire, etc. défectueux en raison d'un PSU défectueux.
NOTE DE LA COMPAGNIE
Les informations contenues dans ce document sont sujettes à modification sans préavis.
Tous droits réservés. La reproduction, l'adaptation, ou la
traduction de ce matériel est interdite sans permission écrite préalable d'AKASA, excepté
ce qui est autorisé en vertu des lois sur les droits d'auteur. Les seules garanties pour des
produits et des services d'AKASA sont exposées dans les déclarations de garantie expresse
accompagnant de tels produits et services. Rien dans ce document ne doit être interprété
comme consitituant une garantie supplémentaire. AKASA ne peut pas être tenu
responsable des erreurs ou des omissions techniques ou éditoriales contenues dans le
présent document.
SECURITE
9
L'emballage est conforme
avec la directive de l'UE 94/62/EC

10
FONCTIONNALITES
• prend en charge des systèmes à double CPU (incluant les cartes mère Intel Extreme qui
nécessitent deux 8-broches ATX 12V)
• jusqu'à quatre cartes VGA hi-end prises en charge
• PCIe 2.0 READY
• six rails de 12V pour un équilibre de la puissance efficace
• trois rails de 12V dédiés au graphique (8A, 336W pour chaque)
• prend en charge les plateformes multicartes NVidia et ATI
• plus de 80% d'énergie efficace
• alimentation fiable 24h/24
• ventilateur 135mm ultra silencieux
• câbles principaux d'une longueur de 760mm pour l'ensemble des boîtiers de la tour
• tous les câbles sont mis dans un manchon
• trois ans de garantie
SPECIFICATION
• Conformité des facteurs de forme:
Intel ATX12V v 2.2 guide de design EPS
12V 2.92
ATX 2.2 ATX12V
• Spécifications de l'alimentation: 110- 240V CA (auto-détection et sélection)
• Puissance de sortie: 1200W max continu (pic 1255W)
• Six rails de 12V (94A de courant combiné)
• Efficacité de l'énergie: supérieure à 80%
• Correction du facteur de forme: économie d'énergie très efficace (99%), Active PFC
• Dimensions du PSU: 150x180x86mm
• Ventilateur:
dimensions: 135x135x25mm
bearing: dual ball
vitesse: 700-1800RPM (controllé par la charge et la température du PSU)
flux d'air: 106CFM max
PROTECTION
• Protection de surcourant
• Protection de soustension
• Protection de surtension
• Protection de court-circuit
• Protection de surtempérature
• Protection de surpuissance
• Pas d'opération de charge

11
VENTILATEUR,
POMPES
D'ILLUMINATIONS,
etc.
IDE
PATA
SATA
VGA
2 × PCle
VGA
1 × PCle
VGA
2 × PCle
VGA
1 × PCle
PLAGE DE LA CHARGE
AK-PS120FG – 1200W
+3.3V +5V +12V
(V1)
+12V
(V2)
+12V
(V3)
+12V
(V4)
+12V
(V5)
+12V
(V6) -12V +5VSB
40A 40A 20A 20A 28A 28A 28A 20A 0.8A 6A
94A
250W 1128W 9.6W 30W
1200W continu (pic 1255W)
DISTRIBUTION RAILS 12V
+12V1 +12V2 +12V3 +12V4 +12V5 +12V6
CPU 1.2
Carte mère
CPU 1.2 VGA
2 × PCle
VGA
1 × PCle

12
CONNECTEURS
CONNECTEURS NO.
PRINCIPALE 24/20-BROCHES
Connecteur
principale de
carte-mère, peut être
utilisé en version
20 ou 24-broches
1
8/4-BROCHES ATX12V
Connecteur ATX12V
de carte-mère, peut
être utilisé en
version 4 ou 8-broches 1
8-BROCHES ATX12V
8-broches Connecteur
ATX12V de carte-mère 1
PCIe 8/6-BROCHES
Connecteur VGA PCIe,
peut être utilisé en version
6 ou 8-broches 3
PCIe 6-BROCHES
Connecteur PCIe VGA
6-broches 6
SATA
Pour les disques durs
à interface SATA et les
lecteurs optiques 8
MOLEX (4-PIN)
Interface MOLEX
4-broches pour disques
durs, disques optiques,
cartes mère et autres
périphériques internes
7
FDD
Lecteurs de disquette
2

13
DESCRIPTION DES CABLES ET DISTRIBUTION DES RAILS
CONNECTEUR D'ALIMENTATION PRINCIPAL 24/20-BROCHES
ORANGE +3.3V ORANGE +3.3V
ORANGE +3.3V BLEU -12V
NOIR GROUND NOIR GROUND
ROUGE +5V VERT PS-ON
NOIR GROUND NOIR GROUND
ROUGE +5V NOIR GROUND
NOIR GROUND NOIR GROUND
GRIS PWR-OK
VIOLET +5VSB ROUGE +5V
JAUNE +12V1 ROUGE +5V
JAUNE +12V1 ROUGE +5V
ORANGE +3.3V NOIR GROUND
NOIR GROUND JAUNE/NOIR +12V2
NOIR GROUND JAUNE/NOIR +12V2
NOIR GROUND JAUNE +12V1
NOIR GROUND JAUNE +12V1
CONNECTEUR ATX 12V 8/4-BROCHES
CONNECTEUR ATX 12V 8-BROCHES
JAUNE/NOIR +12V NOIR GROUND
JAUNE/NOIR +12V NOIR GROUND
JAUNE/NOIR +12V NOIR GROUND
NOIR SENSE NOIR GROUND
CONNECTEURS PCIe 8/6-BROCHES - un par rail 12V (V3, V4, V5)
JAUNE/NOIR +12V NOIR GROUND
JAUNE/NOIR +12V NOIR GROUND
JAUNE/NOIR +12V NOIR GROUND
CONNECTEURS PCIe 6-BROCHES - deux par rail 12V (V3, V4, V5)
NOIR GROUND JAUNE/NOIR +12V2
NOIR GROUND JAUNE/NOIR +12V2
NOIR GROUND JAUNE +12V1
NOIR GROUND JAUNE +12V1

14
JAUNE +12V6
NOIR GROUND
ROUGE +5V
NOIR GROUND
ORANGE +3.3V
CONNECTEURS SATA
JAUNE +12V6
NOIR GROUND
NOIR GROUND
ROUGE +5V
CONNECTEURS MOLEX (4-BROCHES)
JAUNE +12V6
NOIR GROUND
NOIR GROUND
ROUGE +5V
CONNECTEURS DE LECTEUR DE DISQUETTE
OPERATION SILENCIEUSE
Ce PSU est équipé d’un ventilateur intelligent de 135mm, qui fournit un refroidissement
efficace et silencieux.Le PSU ajuste la vitesse du ventilateur en fonction de la température
et de la charge de l'alimentation, ceci garantit un refroidissement optimal pour les
composants du PSU tout en maintenant des niveaux de bruit minimum.
30%
50ºC
25ºC
5ºC
40% 50%
Vitesse du ventilateur
Charge du bloc d’alimentation
1800RPM
700RPM
ambinent

15
ÉTAPES D’INSTALLATION
AVERTISSEMENT:
Veuillez toujours déconnecter l'unité d'alimentation depuis sa source d'alimentation CA
avant de connecter/déconnecter n'importe quel câble.
Une décharge électrostatique (ESD) peut endommager les composants du système.
Installez le PSU sur une station de travail protégée contre l'ESD. Si une telle station de
travail n'est pas disponible, portez un bracelet antistatique ou touchez une surface
connectée à la masse avant de manipuler le PSU.
1) Ouvrez le châssis du PC et montez l'unité d'alimentation en la vissant à travers les trous
correspondants de l'alimentation et du châssis
2) Connectez le connecteur d'alimentation principal; utilisez 20 ou 24-broches en
fonction du type de connecteur principal de la carte mère
3) Connectez le(s) connecteur(s) ATX12V; utilisez 8 ou 4-broches en fonction des
spécifications de la carte mère; pour utiliser 4-broches faites glisser la moitié du
connecteur 8-broches
4) Connectez le(s) connecteur(s) PCIe aux cartes VGA; utilisez les connecteurs PCIe
6-broches ou 8-broches comme requis par les cartes VGA
5) Connectez le disque dur et tous les autres périphériques en utilisant des connecteurs
SATA, MOLEX ou FLOPPY
6) Vérifiez par deux fois que tous les connecteurs sur la carte-mère et les périphériques
sont correctement connectés et pour voir si rien n'a été laissé déconnecté
7) Connectez le cordon d'alimentation à l'alimentation électrique; la DEL rouge (Mode
Veille) devrait s'allumer à l'arrière du PSU
8) Allumez le système – la DEL rouge devrait changer en vert (Mode Opération) et le
système devrait redémarrer
DÉPANNAGE
Si le système ne répond pas lorsque vous l'allumez, veuillez suivre les instructions
ci-dessous pour trouver la cause du problème:
1) Si la DEL à l'arrière ne s'est pas allumée, veuillez vérifier que:
• Le cordon d'alimentation est correctement connecté
• La socket CA est active/allumée
2) Si la DEL à l’arrière du PSU s’est allumée (rouge – mode veille) mais que le système ne
réagit toujours pas quand vous l'allumez, veuillez vérifier que:
• le connecteur principal (24/ 20-broche) est connecté
• le(s) connecteur(s) ATX12V (8/4-broches) est correctement connecté
• Le connecteur de la carte VGA est connecté (si applicable)
• Le bouton d’allumage sur le châssis est correctement connecté sur le panneau avant
de la carte-mère

16
3) Dans le cas d'une situation anormale, le PSU s'arrêtera et passera en mode latch
pour éviter d'éventuels dommages pour lui-même et les autres composants du PC. Le
mode latch est une sécurité interne qui garde le PSU dans un mode d'arrêt pendant un
temps limité avant de réinitialiser. Le mode latch peut être arrêté par une interruption
de l'alimentation CA (débranchement du PSU).
Si vous avez besoin d'un support technique, contactez-nous à: [email protected]

17
EINFÜHRUNG
Wir danken Ihnen, dass Sie dieses Qualitätsprodukt von Akaska gekauft haben. Diese Power
Xtreme PSU (Stromversorgungsmodul) versorgt Sie mit 1200W Elektrizität effektiv ausgewogen
über sechs 112V Schienen, die garantieren, dass die Hi End Systeme mit quad VGA –Karten
sicher und bis zu ihrer vollen Auslastung arbeiten. Hohe Effizienz reduziert die Energiekosten
ohne an Leistung zu verlieren. Fortschrittliches Design und die Nutzung von hochwertigen
Bestandteilen liefern Ihnen sicher Strom mit minimalem Lärm und geringster Hitze.
VORSICHT
Eine fehlerhafte oder inkorrekte Installation der PSU-Anschlüsse kann Ihren PC beschädigen.
Die Abdeckung des Netzgerätes darf unter keinen Umständen geöffnet werden.
Keine Gegenstände dürfen in den PSU eingeführt werden, und keine Fremdkörper sollten mit
den Innenbauteilen in Berührung kommen. Im Innern des PSU ist eine gefährliche
Hochspannung vorhanden.
GARANTIE
Die Akasa scheut keine Bemühung, hochqualitative Produkte ohne Defekte herzustellen.
Um Ihre vollste Zufriedenheit sicherzustellen, wurden unsere Produkte vor dem Verkauf
geprüft, und denen Produkten ist zusätzlich eine eingeschränkte Garantie beigelegt.
Die Akasa garantiert für drei (3) Jahre auf Kaufdatum, dass dieses Gerät frei von Materialund
Herstellfehlern ist. Teile werden von Akasa auf einer Austauschbasis repariert und
Produkte bei Bedarf ersetzt, wobei diese Geräte entweder durch neue ersetzt oder
Bauteile davon durch neue ersetzt werden, so dass das Gerät wie neu funktionieren wird.
Behalten Sie Ihre Original-Kaufbelege an einem guten und sicheren Ort auf.
Die Garantien gelten nur für Defekte, die während dem Normalbetrieb auftreten. Sie
gelten nicht für Schäden von Produkten, die auf eine Unerfahrenheit der Benutzung
des Gerätes, einen Mißbrauch, eine falsche Anwendung, Nachlässigkeit, unzulässige
Reparatur, Modifizierung, falsche Installation, falsche Stromspannung, Verschmutzung
durch Luft/Wasser, Unfälle oder Naturkatastrophen zurückzuführen sind.
Die Garantie gilt nur für Akasa PSU und erstreckt sich nicht auf eine defekte CPU,
Hauptplatine, Speicher usw. wegen eines defekten PSU’s.
HINWEIS DER FIRMA
Änderungen der Informationen in diesem Handbuch sind ohne Vorbenachrichtigung
vorbehalten. Alle Rechte vorbehalten. Jede Vervielfältigung, Adaptierung oder
Übersetzung dieses Materials ist ohne vorherige schriftliche Genehmigung seitens der
AKASA mit Ausnahme der Zulassungen unter dem Copyright-Gesetz untersagt. Die
einzigen Garantien für AKASA-Produkte und deren Dienstleistungen sind in den mit
diesen Produkten und Dienstleistungen mitgelieferten ausdrücklichen Garantieschriften
dargelegt. Keine Einzelheiten des Garantieinhaltes kann als einen Bestandteil einer
Zusatzgarantie betrachtet werden. Die AKASA übernimmt keine Haftung für technische oder
Redaktionsfehler oder für eventuelle Auslassungen.
SICHERHEIT
17
Verpackung entsprechend der
EU Verfügung 94/62/EC

18
EIGENSCHAFTEN
• trägt duale Hauptprozessorsysteme (eingeschlossen Intel Extreme Hauptplatinen
die zwei 8-pin ATX 12V erfordern)
• Kompatibel mit bis zu quad hi-end VGA Karten
• PCIe 2.0 READY
• sechs 12V Schienen für effektives Stromgleichgewicht
• drei 12V Schienen den Schaltzeichen zugeordnet (8A, 336W jede)
• kompatibel sowohl mit NVidia als auch mit ATI Multi- Plattform für Karten
• über 80% Energieeffizienz
• 24/7 zuverlässiger Strom
• äußerst leiser 135mm Kühler
• verlängerte Hauptkabellänge bis zu 760mm für den gesamten den Tower Case
• alle Kabel mit kompletten Hülsen
• drei Jahre Garantie
Technische Einzelheiten
• Konforme Formfaktoren:
Intel ATX12V v 2.2 Design Richtwert EPS
12V 2.92
ATX 2.2 ATX12V
• erforderlicher Strom: 110- 240V Wechselstrom (Automeßfühler und Autoschalter)
• Stromausgang: 1200W max. gleichbleibend (1255W Spitze)
• sechs 12V Schienen (94A mit kombiniertem Stromfluss)
• Energie Effizienz: höher als 80%
• Stromfaktor-Korrektur: sehr effizient (99%) Energie sparendes Aktivteil PFC
• PSU Dimensionen: 150x180x86mm
• Kühler:
Dimensionen: 135x135x25mm
Dual Ball Bearing
Geschwindigkeit: 700-1800RPM (kontrolliert durch die PSU-Ladung und -Temperatur)
Luftzug: 106CFM max.
Schutz
• Überstromschutz
• Unterspannungsschutz
• Überspannungsschutz
• Kurzschlussschutz
• Überhitzungsschutz
• Hochstromschutz
• Nullastschutz

19
Fans, Beleuchtung
PUMPS etc
IDE
PATA
SATA
VGA
2 × PCle
VGA
1 × PCle
VGA
2 × PCle
VGA
1 × PCle
LAST BEREICH
AK-PS120FG – 1200W
+3.3V +5V +12V
(V1)
+12V
(V2)
+12V
(V3)
+12V
(V4)
+12V
(V5)
+12V
(V6) -12V +5VSB
40A 40A 20A 20A 28A 28A 28A 20A 0.8A 6A
94A
250W 1128W 9.6W 30W
1200W gleichbleibend (1255W Spitze)
12V SCHIENEN VERTEILUNG
+12V1 +12V2 +12V3 +12V4 +12V5 +12V6
CPU 1.2
HAUPTPLATINE
CPU 1.2 VGA
2 × PCle
VGA
1 × PCle
