Alape WT.RE700 User manual

Montageanleitung Waschtische
Installation instructions washstands
WT.RE700 WT.RE1000.R WT.RE1000H.R
WT.RE700H WT.RE1000.L WT.RE1000H.L
1.
2.
951436/090127
4
3
21
6
5
7

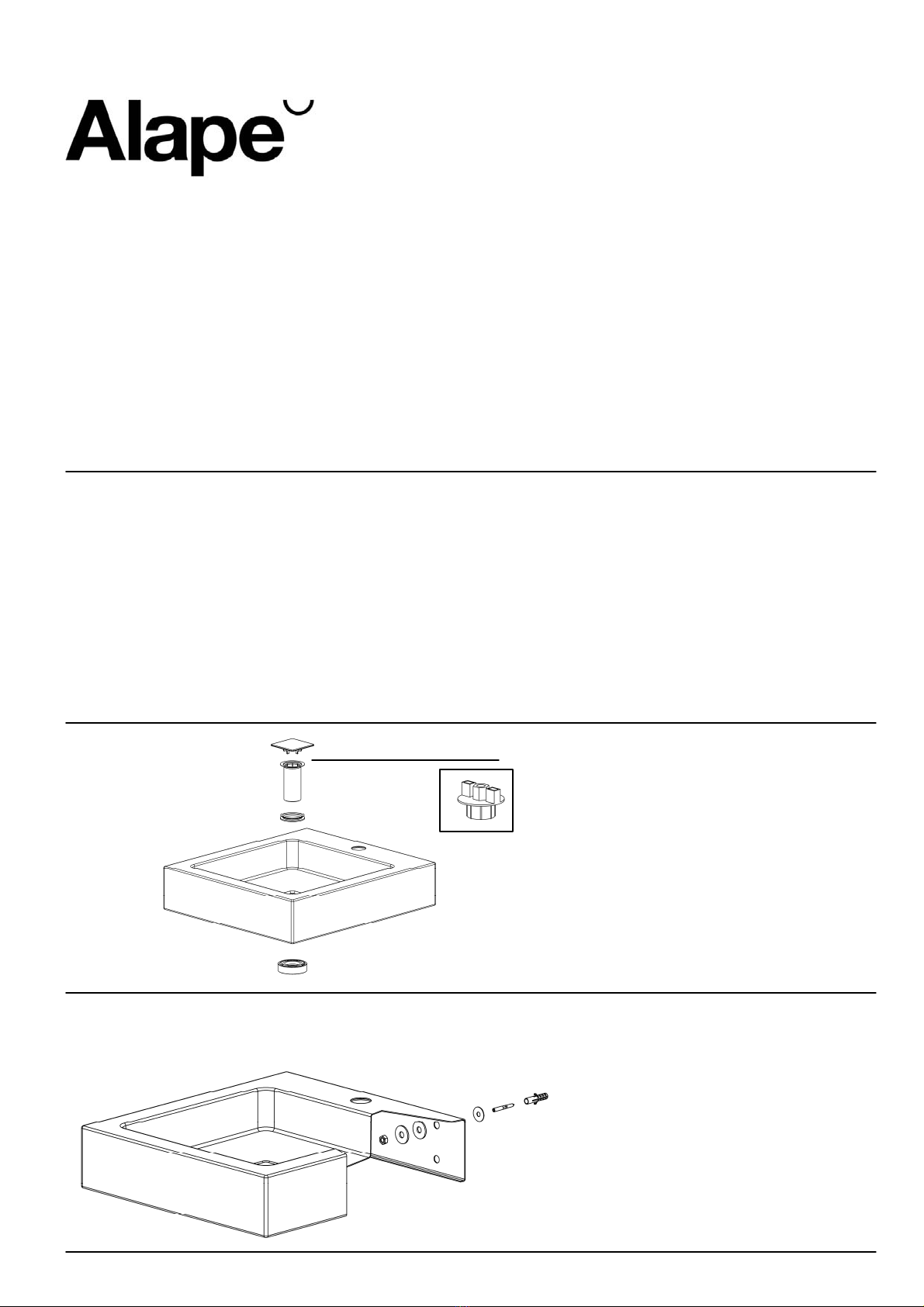

Schaftventil am Waschtisch montieren und mit Hilfe des Montageschlüssels (7) justieren.
Dübellöcher für Stockschrauben in die Wand bohren. Montage- und Anschlussmaße beachten,
(s. Rückseite). Dübel (1) und Stockschrauben (2) einsetzen. Waschtisch mit Mutter (6) und
Unterlegscheiben (3, 4, 5) an der Wand befestigen.
Please mount drain valve on the washstand and adjust drain valve by using the installation
wrench (7).
Drill holes into the wall for the dowels – see reverse for mounting and connection
measurements. Insert dowels (1) and wood-to-metal dowels (2). Secure washstand to wall
with nuts (6) and flat washers (3, 4, 5).
Armaturenmontage auf
Becken:
Verwendung der
Hahnloch-Unterlegscheibe
ist zwingend erforderlich!
Mounting of the fitting:
Use of the tap hole
washer is compulsory!

*
*
*
*
*
WT.RE1000.R
Nr. 4104 300 000
WT.RE700
Nr. 4101 300 000
* OKFF = Oberkante fertiger Fußboden/ Finished floor level (FFL) 951436/090127
WT.RE1000H.L
Nr. 4102 000 000
*
WT.RE700H
Nr. 4101 000 000
WT.RE1000.L
Nr. 4102 300 000
WT.RE1000H.R
Nr. 4104 000 000
Montage- und Anschlussmaße / mounting and connection measurements
42,5 42,5
42,5
42,5
