Albrecht Audio DR 56 C User manual

DR 56 C
DAB+ Autoradio Adapter
Bedienungsanleitung / Manual
Deutsch / English / Français / Italiano

2
Deutsch
Inhaltsverzeichnis
1. Lieferumfang.........................................................................................3
2. Bedienelemente und Anschlüsse .........................................................4
3. Vor der ersten Verwendung:.................................................................6
3.1. Montage der DAB+-Antenne.........................................................7
4. Verbindung des DR 56 C mit dem Autoradio .......................................8
4.1. Einstellen der UKW-Transmitter Frequenz....................................8
4.2. Verbindung zum Autoradio per Audiokabel ...................................8
4.3. Lautstärke einstellen .....................................................................8
5. Hauptfunktionen ...................................................................................9
5.1. Senderliste ....................................................................................9
5.2. DAB/DAB+-Sendersuchlauf ..........................................................9
5.3. Manuelle Abstimmung ..................................................................9
5.4. Senderreihenfolge ........................................................................9
5.5. DRC ...........................................................................................10
5.6. Senderliste bereinigen ...............................................................10
5.7. Sender-Informationen: DAB+ Modus ..........................................10
5.8. Senderverfolgung / Alternativfrequenz (SF)................................11
5.9. LCD-Display dimmen ..................................................................11
5.10. Beleuchtung der Tasten ............................................................11
5.11. Sprache wählen:........................................................................11
5.12. Zurücksetzen auf Werkseinstellungen .....................................12
5.13. Softwareversion ........................................................................12
6. Favoriten (Senderspeicher)................................................................12
6.1. Favoriten abspeichern.................................................................12
6.2. Favoriten aufrufen.......................................................................12
7. Bluetooth-Modus ................................................................................13
7.1. Bluetooth ein-/ausschalten..........................................................13
7.2. Telefon koppeln ...........................................................................14
7.3. Telefonanrufe ..............................................................................14
7.4. Musikwiedergabe vom Telefon....................................................14
8. SD-Player ...........................................................................................15
9. Aux-In .................................................................................................15
10. USB-Lademöglichkeit.......................................................................16
11. Spezikationen .................................................................................16
12. Problembehebung ............................................................................17
13. Sicherheitshinweise..........................................................................18
14. Garantie und Informationen zum Recycling .....................................18
15. CE-Konformitätserklärung ...............................................................19
16. EEAG und Recycling........................................................................19
17. Serviceadresse ................................................................................20

3
Deutsch
1. Lieferumfang
1. Saugnapfhalterung
2. Aktive Scheibenantenne mit SMB Anschluss
3. Micro-USB auf USB-Stromkabel
4. 10 V - 30 V USB-Stromversorgungsadapter mit zwei USB-
Anschlüssen
5. DR 56 C DAB+ Autoradio-Adapter
6. 3,5 mm-Audiokabel
7. Befestigungsclips zum Verlegen der Kabel
Hinweis: Das gesamte Zubehör wurde spezisch für das
DR56C entworfen und hergestellt. Bitte verwenden Sie keine
Stromversorgung anderer Hersteller, da diese gegebenenfalls
nicht funktionieren könnten (kein / schlechter Empfang).

4
Deutsch

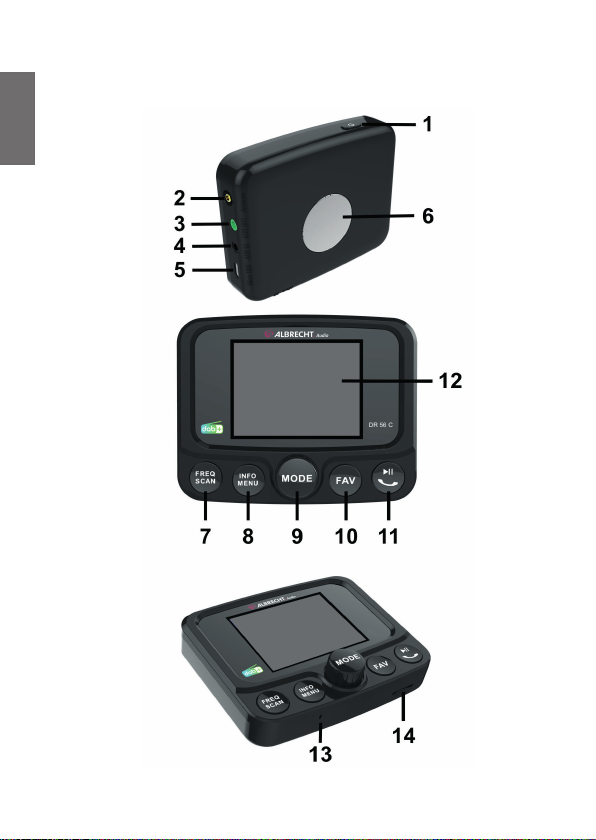

2. Bedienelemente und Anschlüsse

5
Deutsch
Beschriftung Funktion
1Ein-/Ausschalten
2Antenna SMB-Buchse für die DAB/DAB+-Antenne
3Aux out Audio-Out-Buchse
4Aux in Audio-In-Buchse
5Micro USB Micro-USB-Buchse zur Stromversorgung
6Montageplatte für Magnetische Halterung
7
FREQ
SCAN
Einstellen der UKW-Übertragungsfrequenz
Lange drücken, um einen DAB+ Suchlauf
durchzuführen
8INFO
MENU
Informationen zum aktuellen Sender ändern
Lange drücken, um das Menü aufzurufen
9
◄ ►
OK
MODE
Lautstärke
Drehen, um im Menü zu navigieren
Drehen, nächster / vorheriger Sender / Titel
Drücken um die Auswahl zu bestätigen
Drücken, um den Modus zu wechseln
Lang drücken und danach drehen, um die
Lautstärke einzustellen
10 FAV Drücken, um die Favoritenliste zu öffnen
Lang drücken, um Vollbild Slideshow zu öffnen
11
Stumm schalten (Mute)
Wiedergabe/Pause bei Musikstreaming
1 x annehmen / au egen, 2 x ablehnen
Lang drücken, um Tasten+Bildschirm zu dimmen
12 Display TFT-Farbdisplay
13 Mic Eingebautes Mikrofon für die Freisprechfunktion
14 Micro SD SD Player Schacht für Micro SD Karte

6
Deutsch
3. Vor der ersten Verwendung:
1. Befestigen Sie den DR 56 C Autoradioadapter mit der
im Lieferumfang enthaltenen Saugnapfhalterung an der
Windschutzscheibe.
2. Verbinden Sie das eine Ende des USB-Stromkabels mit der
Micro-USB-Buchse auf der rechten Seite des DR 56 C und
das andere Ende mit dem USB-Stromversorgungsadapter.
Stecken Sie die USB-Stromversorgung in den
Zigarettenanzünder Ihres Autos.
3. Schließen Sie die mitgelieferte Antenne am
Antenneneingang auf der rechten Seite des DR 56 C an.
4. Verlegen Sie die Antenne wie im Kapitel 3.1 beschrieben.
5. Schalten Sie das Gerät durch Drücken der Ein-/Standby-
Taste auf der Oberseite des Geräts ein, im Display
erscheint das Albrecht-Logo. Beim Erstgebrauch sucht
das Gerät automatisch nach allen empfangbaren DAB/
DAB+ Sendern und speichert diese im Senderspeicher
des Geräts, bis ein weiterer DAB- Sendersuchlauf
durchgeführt wird. Während des Sendersuchlaufs zeigt ein
Balken den Fortschritt des Suchlaufs an.
6. Sollte der Sendersuchlauf nicht automatisch ausgeführt
werden, drücken Sie die SCAN Taste lange oder wählen
Sie den Kompletter-Suchlauf im Hauptmenü aus.
7. Sobald der Sendersuchlauf abgeschlossen ist, können Sie
jeden der gespeicherten DAB/DAB+ Radiosender durch
drehen am Drehknopf einstellen.

7
Deutsch

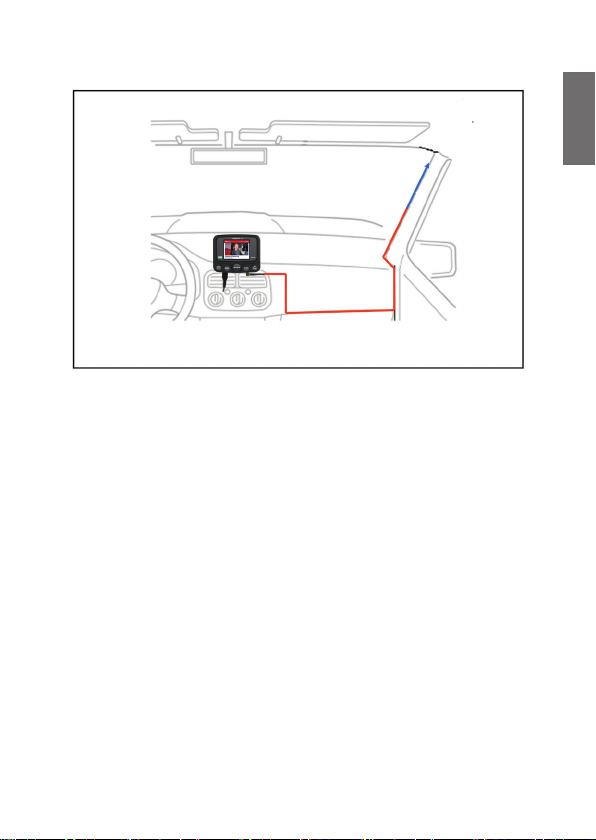

3.1. Montage der DAB+-Antenne
1. Verwenden Sie ein feuchtes Tuch, um die
Windschutzscheibe zu reinigen.
2. Die schwarze L-förmige Kupferfolie kleben Sie auf die
A-Säule (ohne Verkleidung) des Fahrzeugs.
Achtung: vergewissern Sie sich zuerst, dass sich kein
Airbag in Ihrer A-Säule bendet!
3. Entfernen Sie die Klebeschutzfolie desAntennenverstärkers
und kleben Sie ihn an die vorgesehene Stelle der Scheibe.
4. Nun kleben Sie die Folienantenne auf. Luftblasen
beseitigen Sie, indem sie diese mit leichtem Druck zum
Rand hin herausstreichen.
5. Die Antenne sollte senkrecht und nicht waagerecht montiert
werden.
6. Verlegen Sie das Antennenkabel an der A-Säule entlang
bis zu der Stelle, an der das DR 56 C montiert werden soll.
7. Befestigen Sie die DAB-Antenne nicht über Heizdrähten,
an einer Stelle, an der die Sicht des Fahrers beeinträchtigt
wird oder an einem Ort, an dem es zu Störungen durch

8
Deutsch
Metallbedampfung (Sonnenschutz) der Scheibe kommen
kann. Dieser könnte sich nachteilig auf den Empfang
auswirken.
4. Verbindung des DR 56 C mit dem Autoradio
Sie können das Audiosignal entweder via UKW-Transmitter oder
alternativ mit dem 3,5mm Audiokabel per Aux out (Audio out)
Ausgang an Ihr Autoradio übertragen.
4.1. Einstellen der UKW-Transmitter Frequenz
• Drücken Sie die FREQ-Taste und drehen dann den
Drehknopf, bis Sie eine gewünschte, freie Frequenz
gefunden haben.
• Die Übertragungsfrequenz wird oben in der Mitte des
Bildschirms als TX Frequenz (z.B. „TX107.0Mhz“)
angezeigt.
• Der DAB+ Sendername wird per RDS an das Autoradio
übermittelt (falls vom Autoradio unterstützt)
Hinweis: „Freie Frequenz“ bedeutet, dass kein UKW-Sender und
keine Störsignale auf der ausgewählten Frequenz übertragen
werden.
4.2. Verbindung zum Autoradio per Audiokabel
• Stecken Sie das im Lieferumfang enthaltene 3,5mm
Klinkenkabel in die AUX OUT-Buchse des DR 56 C und in
die Line-In-Buchse Ihres Autoradios.
Hinweis: Sobald ein Stecker in der AUX OUT Buchse steckt,
wird die Übertragung per UKW-Transmitter abgeschaltet.
4.3. Lautstärke einstellen
Drücken und halten Sie den Drehknopf. Auf dem Display
erscheint ein Lautstärkebalken.Jetzt kann die Lautstärke
eingestellt werden.

9
Deutsch
5. Hauptfunktionen
Halten Sie die MENU Taste für 2 Sekunden gedrückt, um ins
Hauptmenü zu gelangen. Mit dem Drehknopf bewegen Sie sich
durch das Menü und bestätigen Ihre Auswahl durch Drücken des
Drehknopfes. Wenn Sie in ein vorheriges Menü zurückkehren
möchten, drücken Sie die MENU Taste kurz.
5.1. Senderliste
Wählen Sie im Hauptmenü die Senderliste aus, um alle
verfügbaren DAB+ Sender angezeigt zu bekommen.
5.2. DAB/DAB+-Sendersuchlauf
Falls Sie die Liste mit den DAB+-Radiosendern aktualisieren
möchten, so können Sie den automatischen Sendersuchlauf
starten, indem Sie die SCAN Taste gedrückt halten.
Alternativ können Sie auch den Kompletten Sendersuchlauf
über das Hauptmenü auswählen.
Hinweis: Im Normalgebrauch müssen Sie den DAB-Suchlauf
nicht jedes Mal erneut durchführen, wenn Sie das DAB+ Radio
benutzen. Führen Sie einen erneuten Suchlauf durch, wenn
Sie den Adapter dauerhaft in einem anderen Sendegebiet
verwenden möchten oder es neue Sender gibt.
5.3. Manuelle Abstimmung
Neben der oben beschriebenen Methode zum Scannen und
Auswählen von Sendern aus der Senderliste können Sie auch
eine bestimmte Frequenz / einen bestimmten Kanal manuell
einstellen, indem Sie die gewünschten Frequenz / Kanal wählen.
5.4. Senderreihenfolge
Sie können die Sortierung der Senderliste festlegen. Wählen Sie
aus, ob die Liste Alphanumerisch, nach Ensemble oder nach
Aktiv sortiert werden soll.

10
Deutsch
5.5. DRC
Wenn Sie Musik mit einem hohen Dynamikbereich in einer
lauten Umgebung hören, können Sie den Audio-Dynamikbereich
komprimieren. Dies macht die leisen Töne lauter und die lauten
Töne leiser. Drehen Sie den Knopf zur Auswahl des DRC (hoch/
tief/aus) und drücken Sie OK zur Bestätigung.
Diese Funktion muss vom jeweiligen Sender unterstützt werden
5.6. Senderliste bereinigen
Nutzen Sie diese Funktion, um Sender aus der Senderliste zu
entfernen, die zwar aufgelistet aber nicht mehr verfügbar sind.
5.7. Sender-Informationen: DAB+ Modus
Die Sender-Informationen werden als Text oder als Grak (DAB
Slideshow) während der Übertragung angezeigt.
Drücken Sie die Taste FAV lang, um die DAB Slideshow im
Vollbildmodus zu sehen (falls vom Sender unterstützt).
Sie können die Informationen durch Drücken der INFO Taste
ändern. Während des Hörens von DAB+ Radio können Sie sich
folgende Informationen anzeigen lassen:
• Informationen zum aktuellen Song (DLS)
• Programm Typ
• Kanal
• Datum
• Bit Rate
• Signalstärke
• DAB Slideshow
