Alcad 915 Series User manual

STREAMER DVB-S IP (INTERFAZ COMÚN)
DVB-S IP STREAMER (COMMON INTERFACE)
STREAMER DVB-S IP (INTERFACE COMMUNE)
SERIE 915 SERIES

Data publis ed in compliance wit t e definitions and measurement met ods of t e
following standards: EN 50083-3, EN 50083-4 and EN 50083-5
STREAMER DVB-S IP - DVB-S IP STREAMER - STREAMER DVB-S IP
9150001
SS-110
CÓDIGO-CODE-CODE
MODELO-MODEL-MODELE
1
+12
MHz
V
mA 350
dBµV
max
Mbaud
8
Programas TV/RADIO por streamer
TV/RADIO programmes per streamer
Programmes de TV/RADIO par streamer
TRATAMIENTO IP - IP PROCESSING - TRAITEMENT IP
950 -2150 MHz
Rango de frecuencia
Frequency range
Gamme de fréquences
Resolución de frecuencia
Frequency step
Réglage de fréquence
Nivel de entrada
Input level
Niveau d'entrée
Alimentación LNB
LNB power supply
Alimentation LNB
Velocidad de símbolo
Symbol rate
Debit de symboles
40..95
1..60
F.E.C.
F.E.C.
F.E.C.
Auto, 1/2, 2/3, 3/4, 5/6, 7/8
DVB: EN 300421
Sistema de TV
TV system
Système de TV
DVB-S
EN 300421
dB
Pérdidas de paso en la desmezcla
Diplexing t roug loss
Pertes de passage dans le décoplage
1,0 ±0,2
ACCESO CONDICIONAL - CONDITIONAL ACCESS - ACCES CONDITIONNEL
DVB-CI
EN 50221
Common Interface
Norma
Standard
Norme
RECEPTOR QPSK - QPSK RECEIVER - RECEPTEUR QPSK
MHz
C.A.F.
A.F.C.
C.A.F. ± 3

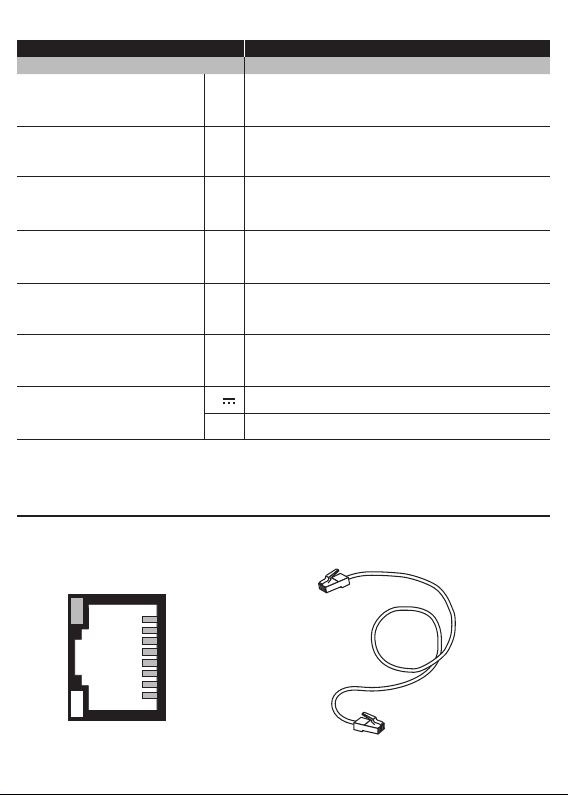

CONEXIÓN RJ-45
RJ-45 CONNECTION
CONNEXION RJ-45
Et ernet
CAT-5e / CAT-6
1 Tx +
2 Tx -
3 Rx +
4 N/C
5 N/C
6 Rx -
7 N/C
8 N/C
8
1
DATA
LINK
9150001
SS-110
CÓDIGO-CODE-CODE
MODELO-MODEL-MODELE
10 / 100
Full duplex / Half duplex /Auto MDIX
Mbps
Velocidad de bit de salida
Output bit rate
Débit de sortie
V
mA
STREAMER DVB-S IP - DVB-S IP STREAMER - STREAMER DVB-S IP
Mbps 50
64
Número de PID filtrados
Number of filtered PIDs
Nombre de PID filtrés
Alimentación
Power supply
Alimentation
Salida Et ernet
Et ernet output
Sortie Et ernet
Protocolos soportados
Supported protocols
Protocoles supportés
Formato del streaming
Streaming format
Format du streaming
Multicast
+12
10+LNB
+5,2
220+CAM
+3,3
490
IPv4
UDP, RTP, ARP, ICMP, HTTP, TELNET
Velocidad máx. por streamer
T roug put max. by streamer
Débit max. par source de streamer

EQUIPO COMPLETO - COMPLETE SYSTEM - ÉQUIPEMENT COMPLET
CÓDIGO-CODE-CODE
MODELO-MODEL-MODELE
915-SS
SERIES
°C -10..+65
°C
IP 20C
Temperatura en proximidad del equipo
Operating temperature close to equipment
Température en proximité de l'équipement
Temperatura ambiente con/sin ventilador
Room temperature wit /wit out fan
Température ambiante avec ou sans ventilateur
Índice de protección
Proteccion index
Indice de protection
-10..+55/+45
El manual de configuración y ajuste se encuentra en www.alcad.net
For t e configuration and adjustments manual, please visit www.alcad.net
Le manuel de configuration et réglage se trouve sur www.alcad.net
ALIMENTADOR - POWER SUPPLY - ALIMENTATION
CÓDIGO-CODE-CODE
MODELO-MODEL-MODELE
9120046
FA-310
+3,3
V
mA 5500
+5,2
2500
+12
1500
+24
500
50/60 Hz
240
Alimentación
Power supply
Alimentation
Tensión de red
Mains voltage
Tension de secteur
230 ±20%
V
Consumo de red
Mains consumption
Consommation
VA 125
+15%
-20%

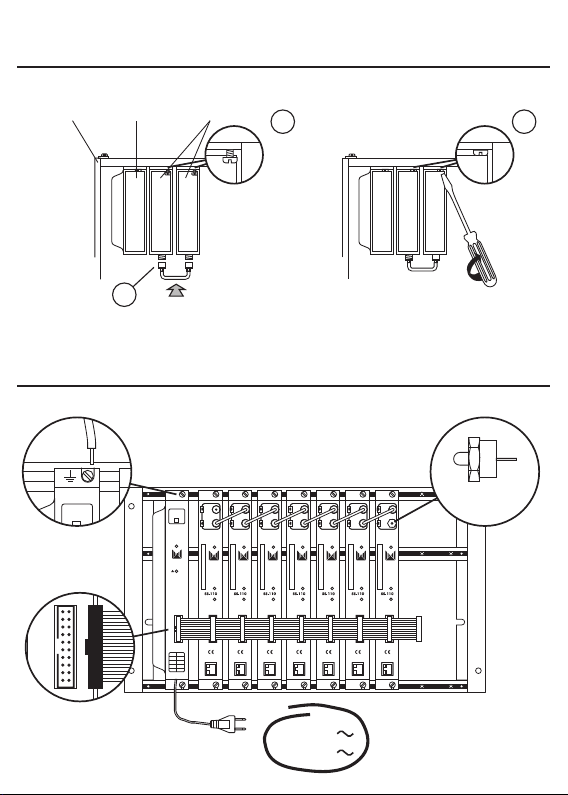

CÓMO INSERTAR LOS PUENTES
HOW TO INSERT CONNECTION BRIDGES
COMMENT INSERER LES PONTETS
SS-110
2
1
FA-310 SP-725
PU-101
3
CONEXIÓN A LA RED ELÉCTRICA Y A LA TOMA DE TIERRA
CONNECTION TO THE MAINS AND TO THE EARTH
CONNEXION AU SECTEUR ÉLECTRIQUE ET À LA PRISE DE TERRE
230 V
240 V
³4 mm2
RS-275

Se recomienda utilizar un módulo profesional tipo PowerCam Pro, para
poder abrir todos los programas de TV/RADIO.
We recommend t at you use a professional module suc as PowerCam Pro
so as to be able to open all TV/RADIO programs.
Il est recommandé dutiliser un module professionel tel que PowerCam Pro,
afin de pouvoir ouvrir tous les programmes de TV/RADIO.
CONEXIÓN DEL MODULO CAM
CAM MODULE CONNECTION
CONNEXION DU MODULE CAM
2
CAM NO INCLUIDA
CAM NOT INCLUDED
CAM NON INCLUS
1
7 x SS-110
SP-725
FA-310

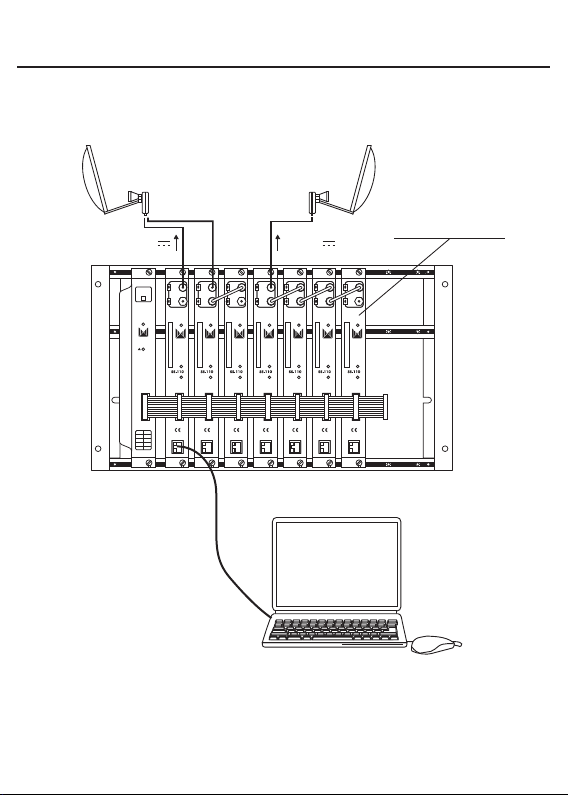

CONFIGURACIÓN EN MODO LOCAL
CONFIGURATION IN LOCAL MODE
CONFIGURATION EN MODE LOCAL
+12V
Et ernet cable
CAT-5e / CAT 6
+12V 192.168.10.100
Navegador de internet
Web browser
Navigateur Web
7 x SS-110

CONEXIÓN A LA RED DE ÁREA LOCAL (LAN) Y CONFIGURACIÓN EN RED
CONNECTION TO THE LAN AND NETWORK CONFIGURATION
CONNEXION AU RESEAU LOCAL (LAN) ET CONFIGURATION EN RESEAU
Buildin distributor
19" Rack
IGMP
Floor distributor
19" Rack
IGMP
Floor distributor
19" Rack
IGMP
Floor distributor
19" Rack
IGMP
1 Gb (max 100 m)
CAT-5e / CAT-6
1 Gb (max 100 m)
CAT-5e / CAT-6
1 Gb (max 100 m)
CAT-5e / CAT-6
100 Mb (max 100 m)
CAT-5e / CAT-6
Ethernet cable
CAT-5e / CAT 6
100 Mb (max 100 m)
CAT-5e / CAT-6
100 Mb (max 100 m)
CAT-5e / CAT-6
Receptor IPTV
IPTV receiver
Recepteur IPTV
TV
Receptor IPTV
IPTV receiver
Recepteur IPTV
TV
Ordenador PC
Personal computer
Ordinateur PC
Nave ador de internet
Web browser
Navi ateur Web
Campus distributor
7 x SS-110
19" Rack
IGMP
F.O. 1GB (SX/LX multimode max 550 m)
(LX monomode max 5000 m)

Hereby, Alcad S.L., declares t at t e equipment (SS-110, FA-310) is in compliance wit t e essential
requirements and ot er relevant provisions of Directive 1999/5/EC.
Por medio de la presente Alcad, S.L. declara que el equipo (SS-110, FA-310) cumple con los requisitos
esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE.
Par la présente Alcad, S.L déclare que l'appareil (SS-110, FA-310) est conforme aux exigences essentielles
et aux autres dispositions pertinentes de la directive 1999/5/CE.
Especificaciones sujetas a modificación sin previo aviso
Specifications subject to modifications wit out prior notice
Les spécifications sont soumises à de possible modifications sans avis préalable
