Alesis iMultiMix 16 USB User manual

Quick Start Guide (ENGLISH)
Guía de inicio rápido (ESPAÑOL)
Kurzanleitung (DEUTSCH)
Guide d’utilisation simplifié (FRANÇAIS)
Guida rapida (ITALIANO)
CONTENUTO DELLA CONFEZIONE
•CONSOLE DI MISSAGGIO
•ALIMENTAZIONE
•CAVO USB
•DVD RECANTE IL SOFTWARE
•GUIDA RAPIDA
•MANUALE DI RIFERIMENTO
•LIBRETTO DI ISTRUZIONI DI SICUREZZA E
GARANZI
A
CONTENUE DE LA BOÎTE
•CONSOLE DE MIXAGE
•CÂBLE D’ALIMENTATION
•CÂBLE USB
•DVD LOGICIEL
•GUIDE D'UTILISATION SIMPLIFIÉ
•GUIDE D’UTILISATION
•LE LIVRET DES CONSIGNED DE SÉCURITÉ ET
DES INFORMATIONS CONCERNANT LA
GARANTIE
INHALT DER VERPACKUNG
•MISCHPULT
•NETZANSCHLUSS
•USB-KABEL
•SOFTWARE DVD
•KURZANLEITUNG
•BEDIENUNGSANLEITUNG
•BROSCHÜRE MIT DEN SICHERHEITS UND
GARANTIERICHTLINIEN
BOX CONTENTS
•MIXING CONSOLE
•POWER SUPPLY
•USB CABLE
•SOFTWARE DVD
•QUICKSTART GUIDE
•REFERENCE MANUAL
•SAFETY & WARRANTY INFORMATION
CONTENIDOS DE LA CAJA
•MIXING CONSOLE
•FUENTE DE ALIMENTACIÓN
•CABLE USB
•DVD DE SOFTWARE
•GUÍA DE INICIO RÁPIDO
•MANUAL DE REFERENCIA
•FOLLETO DE INFORMACIÓN SOBRE LA
SEGURIDAD Y LA GARANTÍ
A

3
DAT Recorder or other S/PDIF device
Guitar or other
mono instrument...
Effects Processor
Power Amplifier
Studio Monitors
Computer
Microphones
Headphones
Mixdown Tape Deck
Power Outlet
iPod
USB cable
Or other line-level stereo instrument...
Keyboard
Sampler
FOR RECORDING: LIVE:
Digital Audio Workstation
Or other device...
PA System
ADAT
iMULTIMIX16 USB QUICK START OWNERS MANUAL
(ENGLISH)
1. Make sure all items listed on the front of this guide are included in the box.
2. READ SAFETY INSTRUCTION BOOKLET BEFORE USING THE PRODUCT
3. Study this setup diagram.
4. Place the iMultiMix USB in an appropriate position for operation.
5. Make sure all devices are turned off and all volumes are at “zero.”
6. Connect all input sources as indicated in the diagram.
7. Connect the outputs to the power amplifier(s), tape decks, and/or audio sources.
8. Plug your iMultiMix USB and other devices into AC power.
9. Switch everything on in the following order:
•Audio input sources
•External effects, recording devises or equalizers
•The iMultiMix USB
•Last, any amplifiers
10. When turning off, always reverse this operation by:
•Turning off amplifiers
•The iMultiMix USB
•External effects, recording devises or equalizers
•Last, any input devices
11. Go to http://www.alesis.com/ for product registration.

4

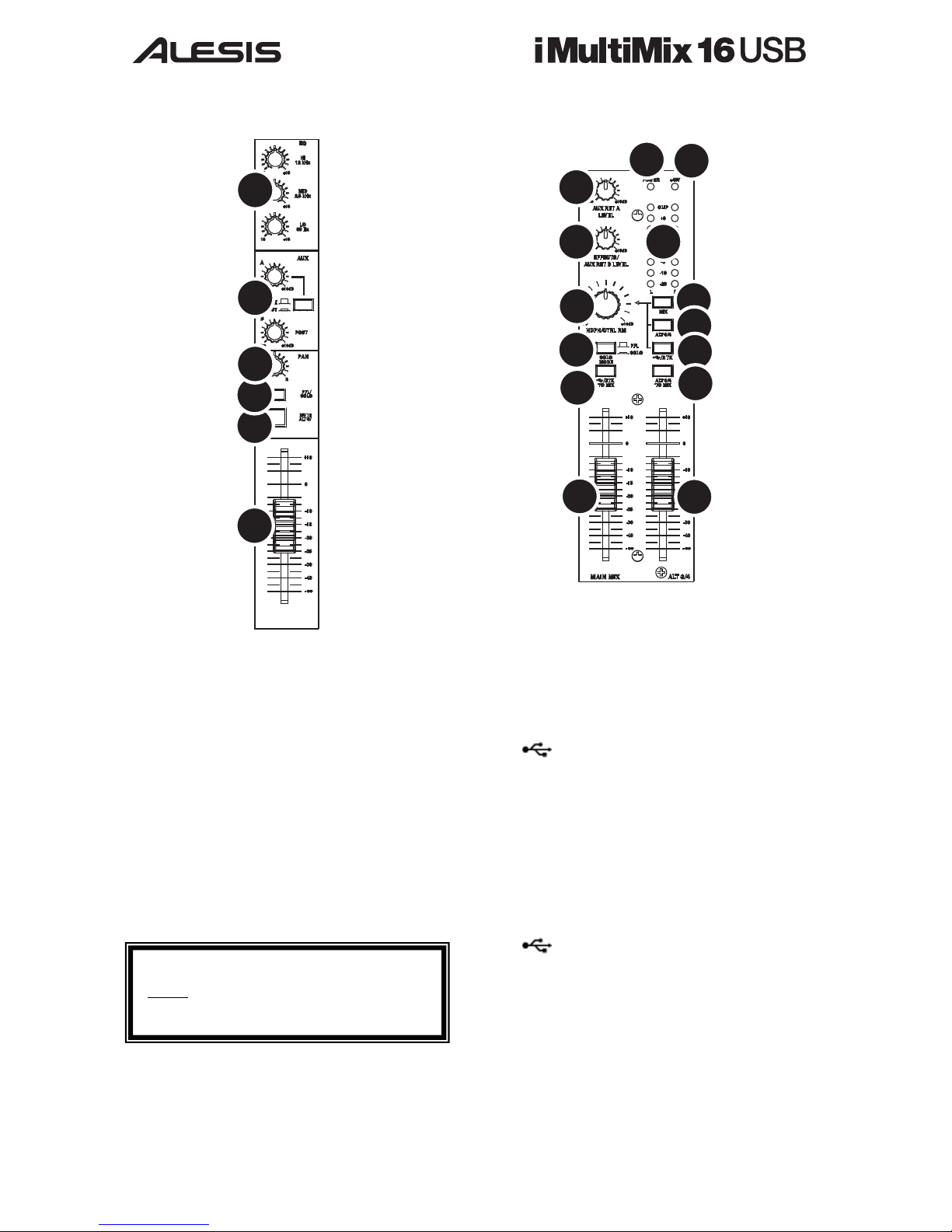

CHANNEL FEATURES
1
2
3
4
5
6
1. CHANNEL FADER: Controls the signal level
of the MIC or LINE inputs.
2. MUTE/ALT 3/4: Mutes the channel signal
heard in the MAIN OUTPUT and routes the
signal to the ALT 3/4 OUTPUT.
3. PFL/SOLO: Allows the channel signal to be
heard before being affected by the fader.
4. PAN/BALANCE: Assigns the channel signal to
any spot in the mono or stereo spectrum.
5. AUX: AUX A routes channel signal to an
external device like an effects processor. (PRE or
POST fader depending on switch position.)
AUX B controls level routed to internal effects
processor or routes channel signal to an external
device like an effects processor.
6. EQ: Boosts or cuts the respective frequencies for
each channel.
MASTER FEATURES
12
3
5
10
13 14
11
67
12
8
9
4
Note: It is recommended that the iMULTIMIX
USB be turned off before connecting and
disconnecting any sources to the inputs of the
unit.
1. MAIN MIX: Controls the level of the MAIN
OUTPUTS.
2. ALT 3/4: Controls the level of the ALT 3/4
OUTPUTS.
3. / 2TK TO MIX: Routes the 2TK input
to the MAIN faders.
4. ALT 3/4 TO MIX: Routes the ALT 3/4 signal
to the MAIN MIX output.
5. SOLO MODE: Switches the solo’d channel
signals from pre-fader to post-fader listen.
6. HDPH/CTRL RM: Controls the level that is
sent to the PHONES or CTRL RM outputs.
7. MIX SWITCH: Routes the MAIN MIX signal
to the HDPH/CTRL RM output.
8. ALT 3/4 SWITCH: Routes the ALT 3/4 signal
to the HDPH/CTRL RM output.
9. / 2TK SWITCH: Routes the 2TK input
signal to the HDPH /CTRL RM output.
10.AUX RET A: Controls the signal level that
returns from AUX A.
11.EFFECTS/AUX RET B: Controls the signal
level of the internal effects or the level returning
from AUX B if in use.
12.LED METERS: Monitors the audio signal level.
13.POWER LED: Illuminates when the mixer is
on.
14.+48V LED: Indicates that the PHANTOM
POWER is enabled for the MIC inputs.
S/PDIF CABLE: We recommend that you use a cable
that is specifically designed to carry a digital signal and
does not exceed 5 meters (16.4 ft) in length.
* Use only high quality cables for digital transfers*

5
1
2
3
4 4
5
67
8
9
10

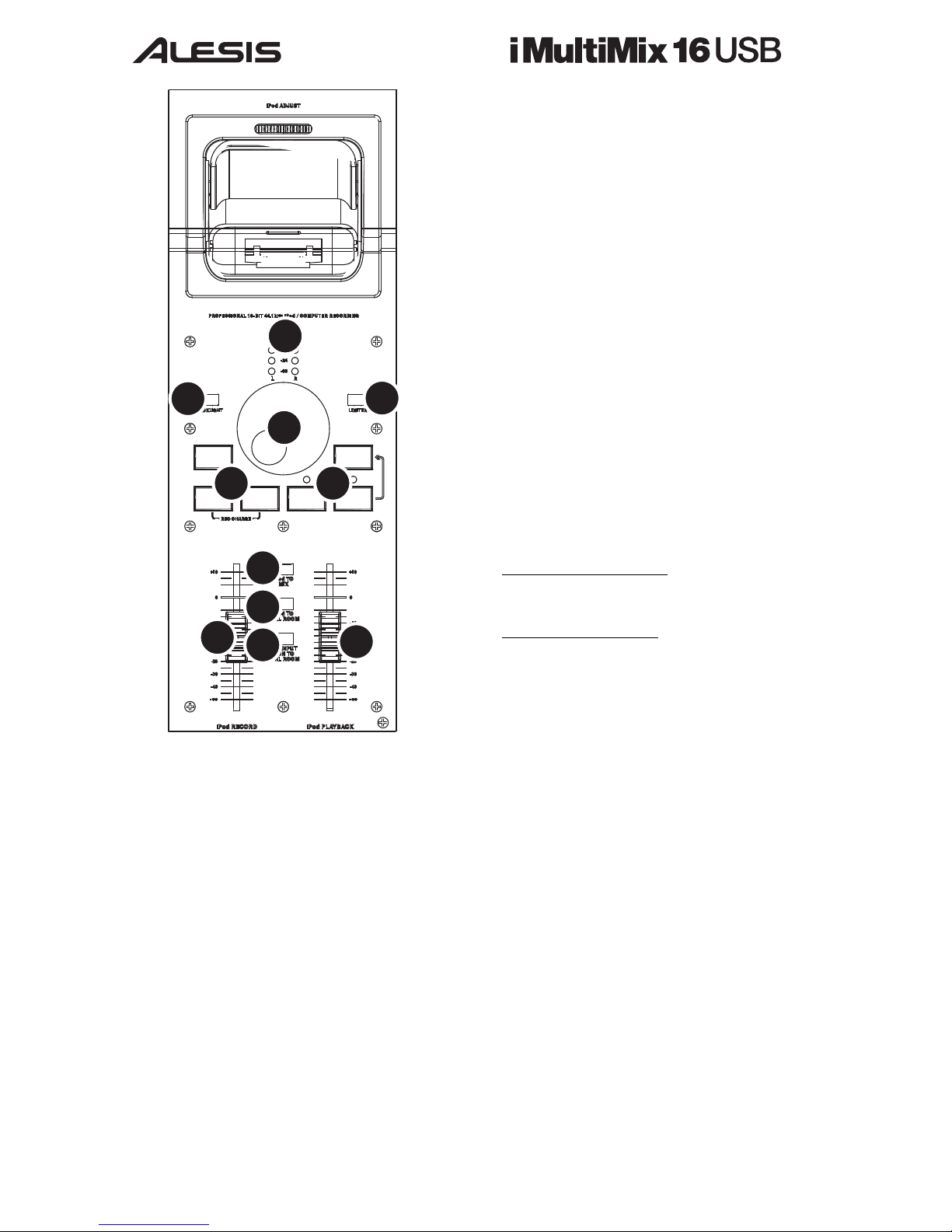

iPod CONTROLS
1. BACKLIGHT: Turns your iPod’s backlight on for
30 seconds.
2. LED METERS: Monitor the input signal sent to
your iPod. These meters show the signal after the
limiter, if the limiter is engaged.
3. LIMITER: Engages the stereo limiter. The limiter
prevents the input to your iPod from overloading
and causing unwanted digital distortion.
4. iPod CONTROLS: Functions as the controls for
your iPod’s menus while it is plugged into the mixer.
5. JOG WHEEL: Functions as your iPod’s
Touchwheel.
6. iPod RECORD LEVEL: Adjusts the gain of the
input signal sent to your iPod.
7. iPod PLAYBACK LEVEL: Controls the audio
playback level of your iPod. Monitor the levels via
the LED METERS.
8. iPod TO MIX: Sends the signal from your iPod to
the MAIN MIX.
9. iPod TO CTRL ROOM: Sends the signal from
your iPod to the control room mix.
10.iPod INPUT MON TO CTRL ROOM: Sends
the signal being sent to your iPod to the control
room mix. Listen to this signal while recording to
ensure low distortion and compression artifacts.
TO START RECORDING:
Press REC MODE to enter your iPod’s recorder
feature. When ready to start recording, press ENTER.
TO STOP RECORDING:
Use the JOG WHEEL and ENTER button to
instruct your iPod to stop recording.

7
DAT Recorder or other S/PDIF device
Guitar or other
mono instrument...
Effects Processor
Power Amplifier
Studio Monitors
Computer
Microphones
Headphones
Mixdown Tape Deck
Power Outlet
iPod
USB cable
Or other line-level stereo instrument...
Keyboard
Sampler
FOR RECORDING: LIVE:
Digital Audio Workstation
Or other device...
PA System
ADAT
GUÍA DE INICIO RÁPIDO PARA EL iMULTIMIX16 USB
(ESPAÑOL)
1. Asegúrese de que todos los artículos incluidos al inicio de este manual están incluidos en la caja.
2. LEA EL FOLLETO DE INSTRUCCIONES DE SEGURIDAD ANTES DE UTILIZAR EL PRODUCTO.
3. Estudie este diagrama de instalación.
4. Coloque el iMultiMix USB en una posición adecuada para su funcionamiento.
5. Asegúrese de que todos los dispositivos estén apagados y de que todos los volúmenes estén a «cero».
6. Conecte todas las fuentes de entrada como se indica en el diagrama.
7. Conecte las salidas a los amplificadores de alimentación, unidades de cinta magnética, y/o fuentes de audio.
8. Enchufe su iMultiMix USB y otros dispositivos a la potencia de corriente alterna.
9. Coloque su iPod en la estación de acoplamiento.
10. Prenda todo en el siguiente orden:
•Fuentes de entrada de audio
•Efectos externos, dispositivos de grabación o ecualizadores
•El iMultiMix USB
•Por último, cualquier amplificador
11. Al apagar, realice siempre esta operación al contrario:
•Apague los amplificadores
•El iMultiMix USB
•Efectos externos, dispositivos de grabación o ecualizadores
•Finalmente, cualquier dispositivo de entrada
12. Visite http://www.alesis.com/ para registrar el producto.

8
CARACTERÍSTICAS DE
CANAL
1
2
3
4
5
6
1. FADER DE CANAL: Controla el nivel de la señal de las
salidas de MIC (micro) y LINE (línea).
2. MUTE/ALT 3/4: Silencia la señal del canal oída en la
SALIDA MAIN y dirige la señal a la SALIDA ALT 3/4.
3. PFL/SOLO: Permite que la señal del canal pueda oírse
antes de ser afectada por el fader.
4. PAN/BALANCE: Asigna la señal del canal a cualquier
punto en el espectro mono o estéreo.
5. AUX: AUX A aplica la señal del canal a un dispositivo
externo como un procesador de efectos. (PRE o POST-
fader según la posición del conmutador). AUX B
controla el nivel aplicado al procesador de efectos
internos o aplica la señal del canal hacia un dispositivo
externo como un procesador de efectos.
6. EQ: Amplifica o atenúa las respectivas frecuencias para
cada canal.
CARACTERÍSTICAS DEL
MASTER
12
3
5
10
13 14
11
67
12
8
9
4
Nota: Es recomendable que se apague el iMultimix
antes de conectar y desconectar cualquier fuente a las
entradas de la unidad.
1. MAIN MIX (Mezcla principal): Controla el nivel de las
MAIN OUTPUTS.
2. ALT 3/4: Controla el nivel de las ALT 3/4 OUTPUTS.
3. / 2TK TO MIX(2TK a mezcla):Aplica las
entradas USB y 2TK a los faders principales.
4. ALT 3/4 TO MIX: Dirige la señal de ALT 3/4 hacia la
salida de MAIN MIX
5. SOLO MODE: Alterna las señales del canal de solo a
escucha de pre-fader a pos-fader.
6. HDPH/CTRL RM: Controla el nivel enviado a las
salidas de AURICULARES o de CONTROL RM.
7. INTERRUPTOR DE MIX: Dirige la señal de la
MAIN MIX hacia la salida de HDPH/CTRL RM.
8. INTERRUPTOR DE ALT 3/4: Dirige la señal de la
ALT 3/4 hacia la salida de HDPH/CTRL RM.
9. / 2TK SWITCH (Conmutador de 2TK):
Aplica las señales de entrada USB y 2TK a la salida
HDPH / CTRL RM (Auriculares/sala de control).
10. AUX RET A: Controla el nivel de la señal que vuelve de
AUX A..
11. EFFECTS/AUX RET B: Controla el nivel de señal de
los efectos internos o el nivel que vuelve de AUX B en
caso de que esté en uso.
12. MEDIADORES LED: Monitorea el nivel de la señal de
audio.
13. LED DE ENCENDIDO: Se ilumina cuando el
mezclador está encendido.
14. LED DE +48V: Indica que la ALIMENTACIÓN
PHANTOM está activada para las salidas de micro
(MIC).
CABLE S/PDIF: Es recomendable que utilice un cable
que esté específicamente diseñado para transmitir una señal
digital y que no sobrepase los 5 metros (16,4 pies) de
longitud. *Utilice solo cables de alta calidad para
transferencias digitales*

9
1
2
3
4 4
5
67
8
9
10

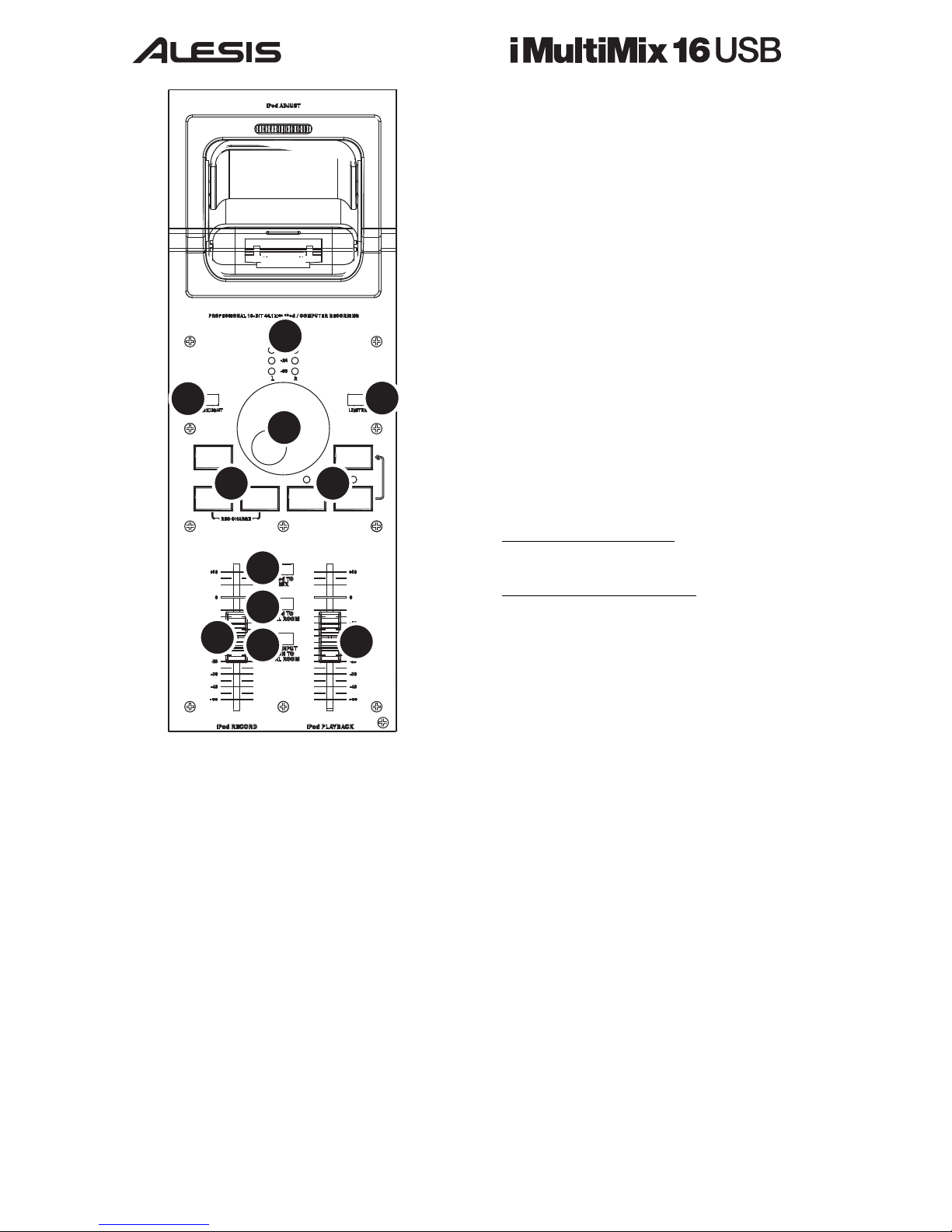

iPod CONTROLS
1. BACKLIGHT: Enciende la retroiluminación del iPod por
30 segundos.
2. MEDIADORES LED: Para monitorear la señal de entrada
enviada al iPod. Estos medidores muestran la señal después
del limitador, si éste está activado.
3. LIMITER: Activa el limitador estéreo. El limitador impide
que la entrada al iPod sobrecargue y cause una distorsión
digital no deseada.
4. iPod CONTROLS (Controles del iPod): Funciona como
los controles de los menús del iPod cuando se enchufa al
mezclador.
5. RUEDA DE AVANCE LENTO: Funciona como la rueda
táctil del iPod.
6. iPod RECORD LEVEL (Nivel de grabación del iPod):
Ajusta la ganancia de la señal de entrada enviada al iPod.
7. iPod PLAYBACK LEVEL (Nivel de reproducción del
iPod): Controla el nivel de reproducción de audio del iPod.
Monitorea los niveles mediante los MEDIDORES de LED.
8. iPod TO MIX (iPod a la mezcla): Envía la señal de su
iPod a la MEZCLA PRINCIPAL.
9. iPod TO CTRL ROOM: (Mezcla a sala de control): Envía
la señal de su iPod a la mezcla de la sala de control.
10. iPod INPUT MON TO CTRL ROOM (Monitoreo de
entrada de iPod a sala de control): Envía la señal que se
aplica a su iPod a la mezcla de la sala de control. Escuche
esta señal mientras graba, para asegurar artefactos de
compresión y baja distorsión.
PARA COMENZAR A GRABAR:
Pulse REC MODE para activar la característica de grabación del
iPod. Cuando esté listo para comenzar a grabar, pulse ENTER.
PARA DETENER LA GRABACIÓN:
Use la RUEDA DE AVANCE LENTO y el botón ENTER
para indicar al iPod que detenga la grabación.

11
DAT Recorder or other S/PDIF device
Guitar or other
mono instrument...
Effects Processor
Power Amplifier
Studio Monitors
Computer
Microphones
Headphones
Mixdown Tape Deck
Power Outlet
iPod
USB cable
Or other line-level stereo instrument...
Keyboard
Sampler
FOR RECORDING: LIVE:
Digital Audio Workstation
Or other device...
PA System
ADAT
iMULTIMIX16 USB KURZANLEITUNG
(DEUTSCH)
1. Überprüfen Sie, daß alle auf der Vorderseite dieser Anleitung aufgeführten Teile in der Verpackung enthalten sind.
2. LESEN SIE DIE SICHERHEITSHINWEISE BEVOR SIE DAS PRODUKT BENUTZEN
3. Sehen Sie sich dieses Aufbauschema genau an.
4. Stellen Sie den iMultiMix USB an eine für den Betrieb geeignete Stelle.
5. Stellen Sie sicher, daß alle Geräte ausgeschaltet sind und alle Lautstärkenregler auf “0” stehen
6. Schließen Sie alle Signalquellen wie im Aufbauschema gezeigt an.
7. Schließen Sie die Ausgänge an die Verstärker, Kassettendecks und/oder Tonquellen an.
8. Schließen Sie Ihren iMultiMix USB und die anderen Geräte an eine Wechselstromquelle an.
9. Schieben Sie Ihren iPod in die Docking-Station.
10. Schalten Sie alles in der folgenden Reihenfolge an:
•Signalquellen
•externe Effekte, Aufnahmegeräte oder Klangregler
•den iMultiMix USB
•zuletzt, vorhandene Verstärker
11. Beim Ausschalten drehen Sie diese Reihenfolge um, indem Sie:
•die Verstärker
•den iMultiMix USB
•externe Effekte, Aufnahmegeräte oder Klangregler
•zuletzt vorhandene Signalquellen ausschalten
12. Besuchen Sie die Webseite http://www.alesis.com/ um das Produkt zu registrieren.

12
BEDIENELEMENTE
KANÄLE
1
2
3
4
5
6
1. KANAL FADER: den Signalpegel der Eingaben MIC
und LINE.
2. MUTE/ALT 3/4: Unterdrückt das Signal des Kanals,
welches in der MAIN AUSGABE gehört wird und und
leitet das Signal zur ALT 3/4-AUSGABE um.
3. PFL/SOLO: Ermöglicht ein Abhören des Signals vom
Kanal, bevor es vom Fader beeinflusst wird.
4. PAN/BALANCE: Weist das Signal des Kanals
jeglichem Punkt im Mono- oder Stereospektrum zu.
5. AUX: AUX A sendet das Kanalsignal an ein externes
Gerät, wie z. B. einen Effekt-Prozessor. (PRE- oder
POST-Fader, abhängig von der Schalterposition.) AUX
B dient zur Steuerung des Pegels, der an den eingebauten
Effekt-Prozessor gesandt wird oder sendet das
Kanalsignal channel signal to an an ein externes Gerät,
wie z. B. einen Effekt-Prozessor.
6. EQ: Verstärkt oder vermindert die jeweiligen Frequenzen
für jeden Kanal.
BEDIENELEMENTE
MASTER
12
3
5
10
13 14
11
67
12
8
9
4
Hinweis: Es wird empfohlen, den MULTIMIX vor dem
Einstecken und Ausstecken jeglicher Eingabequellen
am Gerät, auszuschalten:
1. MAIN MIX: Steuert den Pegel der MAIN AUSGABE.
2. ALT 3/4: Steuert den Pegel der ALT 3/4-AUSGABE.
3. / 2TK-AN-MIX: Sendet die Eingabesignale
der USB- und 2TK-Eingänge an die MAIN-Fader.
4. ALT 3/4 TO MIX: Leitet das Signal von ALT 3/4 zur
HAUPTMIX Ausgabe.
5. SOLO MODE: :Schaltet das Signal des Solo-Kanals
vom Vor-Fader auf den Nach-Fader um.
6. HDPH/CTRL RM: Steuert das Signal, welches zum
Kopfhörer oder zur CTRL RM-Ausgabe geleitet wird.
7. MIX SCHALTER: Leitet das HAUPTMIX-Signal an
die HDPH/CTRL RM-Ausgabe.
8. ALT 3/4 SCHALTER: Leitet das ALT 3/4-Signal an
die HDPH/CTRL RM-Ausgabe..
9. / 2TK-SCHALTER: Sendet die
Eingabesignale der USB- und 2TK-Eingänge an die
HDPH /CTRL RM-Ausgänge.
10. AUX RET A: Steuert den Signalpegel, welcher von AUX
A zurückkehrt.
11. EFFECTS/AUX RET B: Steuert den Signalpegel der
internen Effekte oder den Pegel, welcher von AUX B
zurückkehrt, falls dieser verwendet wird.
12. LED ANZEIGEN: Dienen zur Kontrolle des Pegels
des Tonsignals.
13. EIN/AUS LED: Leuchtet auf, wenn das Mischpult
eingeschaltet ist.
14. +48V LED: Zeigt an, daß PHANTOM POWER für die
Mikrofoneingaben aktiviert ist.
S/PDIF KABEL: Wir empfehlen die Verwendung eines
Kabels, welches speziell für die Weiterleitung eines digitalen
Signals entworfen ist und nicht länger als 5 m (16.4 ft) ist.
*Verwenden Sie für digitale Übermittlung nur
Hochqualitätskabel*

13
1
2
3
4 4
5
67
8
9
10
iPod CONTROLLEN
1. BACKLIGHT: Schaltet die Hintergrundbeleuchtung des
iPods für 30 Sekunden ein.
2. LED ANZEIGEN: Zeigt den Eingangssignalpegel, der von
Ihrem iPod kommt, an. Die Aussteuerungsanzeigen zeigen
die Lautstärke an, die nach dem eventuell aktivierten Limiter
vorherrscht.
3. LIMITER: Aktiviert den Stereo Limiter. Der Limiter
verhindert, dass das Eingangssignal an Ihrem iPod
übersteuert wird, wodurch ungewollte Verzerrungen
entstehen könnten.
4. iPod-STEUERUNG: Fungiert als Menüsteuerung für Ihren
iPod, während dieser in das Mischpult eingesteckt ist.
5. JOG WHEEL: Funktioniert wie das
berührungsempfindliche Rad Ihres iPods.
6. iPod RECORD LEVEL: Kontrolliert die
Wiedergabelautstärke Ihres iPods.
7. iPod-WIEDERGABEPEGEL: Steuert den
Wiedergabepegel Ihres iPod, der mit den LED-
Anzeigeinstrumenten überwacht werden kann.
8. iPod-AN-MISCHPULT: Sendet das Signal von Ihrem iPod
an den MAIN-MIX.
9. iPod-AN-KONTROLLRAUM: Sendet das Signal von
Ihrem iPod an den Kontrollraum-Mix.
10. iPod-EINGANG-AN-KONTROLLRAUM: Sendet das
an Ihren iPod gesendete Signal an den Kontrollraum-Mix.
Hören Sie dieses Signal während der Aufnahme ab, um
mögliche Verzerrung niedrig zu halten und
Kompressionsartifakte zu erhalten.
EINE AUFNAHME STARTEN:
Drücken Sie REC MODE und aktivieren Sie damit die
Aufnahmefunktion Ihres iPods. Falls Sie die Aufnahme beginnen
wollen, drücken Sie ENTER.
EINE AUFNAHME BEENDEN:
Verwenden Sie das JOG WHEEL und die ENTER Taste, um
die Aufnahme Ihres iPods zu beenden.

15
DAT Recorder or other S/PDIF device
Guitar or other
mono instrument...
Effects Processor
Power Amplifier
Studio Monitors
Computer
Microphones
Headphones
Mixdown Tape Deck
Power Outlet
iPod
USB cable
Or other line-level stereo instrument...
Keyboard
Sampler
FOR RECORDING: LIVE:
Digital Audio Workstation
Or other device...
PA System
ADAT
GUIDE D'UTILISATION SIMPLIFIÉ DE iMULTIMIX16 USB
(FRANÇAIS)
1. Vous assurer que tous les articles énumérés au début de ce guide sont inclus dans la boîte.
2. LIRE LE LIVRET DES CONSIGNES DE SÉCURITÉ AVANT D’UTILISER LE PRODUIT
3. Examiner bien le schéma d’installation.
4. Placer le iMultiMix USB dans une position appropriée pour l’utilisation.
5. Vous assurer que tous les appareils sont hors tension et que tous les réglages d’intensités sonores sont à « zéro ».
6. Connecter toutes les sources d’entrées tel qu’indiqué sur le schéma.
7. Brancher toutes les sources de sortie à l’amplificateur(s) de puissance, lecteur de cassette et/ou source(s) d’audio.
8. Branchez le iMultiMix USB et autres appareils à une prise de courant alternatif (AC).
9. Mettre tous les appareils sous tension dans l’ordre suivant:
•Sources d’entrées audio
•Effets externes, appareils d’enregistrement ou égaliseur
•Le iMultiMix USB
•En dernier, tout amplificateur
10. Pour mettre hors tension, toujours inverser l’opération:
•Éteindre les amplificateurs
•Le iMultiMix USB
•Effets externes, appareils d’enregistrement ou égaliseur
•En dernier, tous appareils d’entrée
11. Allez à http://www.alesis.com/ pour enregistrer le produit.

16
CARACTÉRISTIQUES DES
CANAUX
1
2
3
4
5
6
1. CHANNEL FADER: Contrôle le niveau du
signal des entrées MIC ou LINE.
2. MUTE/ALT 3/4: Met en sourdine le signal du
canal de la sortie principale (MAIN OUTPUT) et
achemine le signal à la sortie ALT 3/4.
3. PFL/SOLO: Permet de faire l’écoute du signal
du canal avant effet de l’atténuateur.
4. PAN/BALANCE: Affecte le signal du canal à
tout endroit du spectre mono ou stéréo.
5. AUX: AUX A achemine le signal du canal vers un
appareil externe tel qu’un processeur d’effets. (PRE-
atténuation ou POST-atténuation selon la position de
l’interrupteur.) AUX B permet de régler le niveau
acheminé au processeur d'effets externe ou d'acheminer le
signal du canal à un appareil externe tel qu'un processeur
d'effets.
6. EQ: Augmente ou coupe les fréquences
respectives de chaque canal.
CARACTÉRISTIQUES DE LA
SECTION PRINCIPALE
12
3
5
10
13 14
11
67
12
8
9
4
Note: Il est recommandé de mettre le MULTIMIX hors
tension avant de brancher ou de débrancher toutes
sources d’entrée de l’appareil.
1. MAIN MIX: Contrôle le niveau du signal des entrées
principales (MAIN OUTPUTS).
2. ALT 3/4: Contrôle le niveau du signal des sorties ALT
3/4.
3. / 2TK TO MIX: Achemine les signaux
d’entrée USB et 2TK vers les potentiomètres MAIN.
4. ALT 3/4 TO MIX: Achemine le signal ALT 3/4 à la
sortie MAIN MIX.
5. SOLO MODE: Modifie les signaux des canaux mis en
solo pour la pré-écoute de préatténuateur à post
atténuateur.
6. HDPH/CTRL RM: Contrôle le niveau du signal
acheminé aux sorties PHONES ou CTRL RM.
7. MIX SWITCH: Achemine le signal MAIN MIX à la
sortie HDPH/CTRL RM.
8. ALT 3/4 SWITCH: Achemine le signal ALT 3/4 à la
sortie HDPH/CTRL RM.
9. / 2TK SWITCH: Permet d'acheminer les
signaux d'entrée USB et 2TK à la sortie HDPH /CTRL
RM.
10. AUX RET A: Contrôle le niveau du signal de retour de
l’AUX A.
11. EFFECTS/AUX RET B: Contrôle le niveau du signal
des effets interne ou de celui qui provient de l’AUX B, si
utilisé.
12. LED METERS: Contrôle le niveau du signal audio.
13. DEL D’ALIMENTATION: S’allume lorsque la
console de mixage est sous tension.
14. +48V LED: Indique que le PHANTOM POWER est
activé pour les entrées microphones (MIC).
CÂBLE S/PDIF: Nous recommandons l’utilisation d’un
câble conçu spécialement pour la transmission d’un signal
numérique et il ne doit pas excéder une longueur de 5
mètres (16,4 pi). *Utilisez uniquement des câbles de
qualités pour les transferts numériques.

17
1
2
3
4 4
5
67
8
9
10
SECTION iPod
1. RÉTRO-ÉCLAIRAGE : Permet d'allumer le rétro-éclairage
du iPod pendant 30 secondes.
2. VUMÈTRES : Permet de surveiller le signal acheminé au
iPod. Ces vumètres indiquent le signal après le limiteur, si le
limiteur est activé.
3. LIMITEUR : Permet d'activer le limiteur stéréo. Le
limiteur empêche la saturation et la distorsion du signal
d'entrée du iPod.
4. iPod CONTROLS: Permet d'accéder aux menus d’un iPod
lorsqu'il est branché dans la console de mixage.
5. MOLETTE JOG : Fonctionne de la même manière que la
molette cliquable de votre iPod.
6. iPod RECORD LEVEL: Permet de régler le gain du signal
d'entrée acheminé au iPod.
7. iPod PLAYBACK LEVEL: Permet de régler le volume du
iPod. Contrôle le niveau via les LED METERS.
8. iPod TO MIX: Achemine le signal du iPod vers le MAIN
MIX.
9. iPod TO CTRL ROOM: Achemine le signal du iPod au
CONTROL ROOM MIX.
10. iPod INPUT MON TO CTRL ROOM: Achemine le
signal dirigé au iPod vers le CONTROL ROOM MIX.
Permet d'écouter le signal durant l'enregistrement afin de
contrôler la distorsion et la compression du signal.
POUR COMMENCER ENREGISTREMENT :
Appuyez sur REC MODE afin d’entrer dans la fonction
enregistrement du iPod. Lorsque vous êtes prêt à lancer
l'enregistrement, appuyez sur ENTER.
POUR CESSER ENREGISTREMENT :
Utilisez la MOLETTE JOG et la touche ENTER pour arrêter
l'enregistrement du iPod.
to instruct your iPod to stop recording.

19
DAT Recorder or other S/PDIF device
Guitar or other
mono instrument...
Effects Processor
Power Amplifier
Studio Monitors
Computer
Microphones
Headphones
Mixdown Tape Deck
Power Outlet
iPod
USB cable
Or other line-level stereo instrument...
Keyboard
Sampler
FOR RECORDING: LIVE:
Digital Audio Workstation
Or other device...
PA System
ADAT
GUIDA RAPIDA iMULTIMIX16 USB
(ITALIANO)
1. Verificate che tutti gli elementi elencati sul frontespizio di questo manuale siano inclusi nella confezione.
2. PRIMA DI UTILIZZARE IL PRODOTTO LEGGETE IL LIBRETTO DELLE ISTRUZIONI DI SICUREZZA
3. Esaminate attentamente lo schema di montaggio.
4. Posizionare il iMultiMix USB in modo adeguato all'operazione.
5. Assicurarsi che tutti i dispositivi siano spenti e tutti i volumi siano a “zero”
6. Collegare tutte le sorgenti d'ingresso come indicato nello schema.
7. Collegare le uscite agli amplificatori, piastre di registrazione e/o a sorgenti audio.
8. Collegare il vostro iMultiMix USB e gli altri dispositivi alla corrente c.a.
9. Posizionare l’iPod nella stazione di docking.
10. Accendere tutto nel seguente ordine:
•Sorgenti d'ingresso audio
•Dispositivi di effetti esterni, di registrazione o equalizzatori
•Il iMultiMix USB
•per ultimi, tutti gli amplificatori
11. Al momento dello spegnimento invertite sempre questa operazione:
•Spegnendo gli amplificatori
•Il iMultiMix USB
•I dispositivi di effetti esterni, di registrazione o gli equalizzatori
•per ultimi, tutti i dispositivi d'ingresso
12. Andare sul sito http://www.alesis.com/ per la registrazione del prodotto.

20
CARATTERISTICHE
CANALE
1
2
3
4
5
6
1. CHANNEL FADER: Controlla il livello di segnale degli
ingressi MIC o LINE.
2. MUTE/ALT 3/4: Silenzia il segnale di canale ascoltato
all’USCITA PRINCIPALE (MAIN) e convoglia il segnale
all’USCITA ALT 3/4.
3. PFL/SOLO: Consente l’ascolto del segnale di canale
prima che sia influenzato dal fader.
4. PAN/BALANCE: Assegna il segnale di canale ad un
punto qualsiasi dello spettro mono o stereo.
5. AUX: AUX A convoglia il segnale di canale ad un
dispositivo esterno quale un processore di effetti. (PRE- o
POST-fader a seconda della posizione dell’interruttore.)
AUX B controlla i livelli inviati al processore di effetti
interno o convoglia il segnale di canale ad un dispositivo
esterno quale un processore di effetti.
6. EQ: Aumenta o taglia le rispettive frequenze di ciascun
canale.
CARATTERISTICHE
MASTER
12
3
5
10
13 14
11
67
12
8
9
4
Nota: Il MULTIMIX deve essere spento prima di
connettere o disconnettere qualsiasi sorgente agli
ingressi dell’apparecchio.
1. MAIN MIX: Controlla il livello delle USCITE
PRINCIPALI (MAIN OUTPUTS).
2. ALT 3/4: Controlla il livello delle USCITE ALT 3/4.
3. / 2TK A MIX: convoglia i segnali di ingresso
USB e 2TK ai fader MAIN.
4. ALT 3/4 TO MIX: Convoglia il segnale ALT 3/4
all’uscita MAIN MIX.
5. SOLO MODE: Fa passare i segnali di canale in solo
dall’ascolto pre-fader a quello post-fader.
6. HDPH/CTRL RM: Controlla il livello inviato alle
uscite PHONES o CTRL RM.
7. INTERRUTTORE MIX: Convoglia il segnale MAIN
MIX all’uscita HDPH/CTRL RM.
8. INTERRUTTORE ALT 3/4: Convoglia il segnale
ALT 3/4 all’uscita HDPH/CTRL RM.
9. / INTERRUTTORE 2TK: convoglia i
segnali di ingresso USB e 2TK all’uscita HDPH /CTRL
RM.
10. AUX RET A: Controlla il livello di segnale che ritorna da
AUX A
11. EFFECTS/AUX RET B: Controlla il livello di segnale
degli effetti interni o il livello che ritorna da AUX B, se in
uso.
12. MISURATORI A LED: Monitora il livello di segnale
audio.
13. LED DI ALIMENTAZIONE: Si illumina quando il
mixer è acceso.
14. +48V LED: Indica che il PHANTOM POWER è
abilitato per gli ingressi MIC.
CAVO S/PDIF: Si deve utilizzare un cavo inteso
specificamente per il trasporto di un segnale digitale che
non superi i 5 metri di lunghezza. * Per i trasferimenti
digitali utilizzare unicamente cavi di alta qualità *
