Alesis MultiMix12Firewire Technical document

Quick Start Owner’s Manual
Manual de inicio rápido para el usuario
(ESPAÑOL)
Bedienungsanleitung
(DEUTSCH)
Guide d’utilisation du propriétaire
(FRANÇAIS)
Manuale rapido di utilizzazione
(ITALIANO)
CONTENUTO DELLA CONFEZION
E
•MIXING CONSOLE
•CAVI DI ALIMENTAZIONE
•CAVO FIREWIRE
•CD CONTENENTE IL SOFTWARE
CONTENU DE LA BOÎT
E
•CONSOLE DE MIXAGE
•BLOC D’ALIMENTATION
•CÂBLE FIREWIRE
•CÉDÉROM LOGICIEL
SCHACHTELINHALT
•MIXING BEDIENPULT
•STROMKABEL
•FIREWIRE KABEL
•SOFTWARE CD
BOX CONTENT
S
•MIXING CONSOLE
•POWER SUPPLY
•FIREWIRE CABLE
•SOFTWARE CD
CONTENIDOS DE LA CAJ
A
•MIXING CONSOLE
•FUENTE DE ALIMENTACIÓN
•CABLE FIREWIRE
•CD DE SOFTWARE

2
This page intentionally left blank.

3
MULTIMIX FIREWIRE QUICK START OWNERS MANUAL
(ENGLISH)
1. Make sure all items listed on the front of this guide are included in the box.
2. READ SAFETY INSTRUCTION BOOKLET BEFORE USING THE PRODUCT

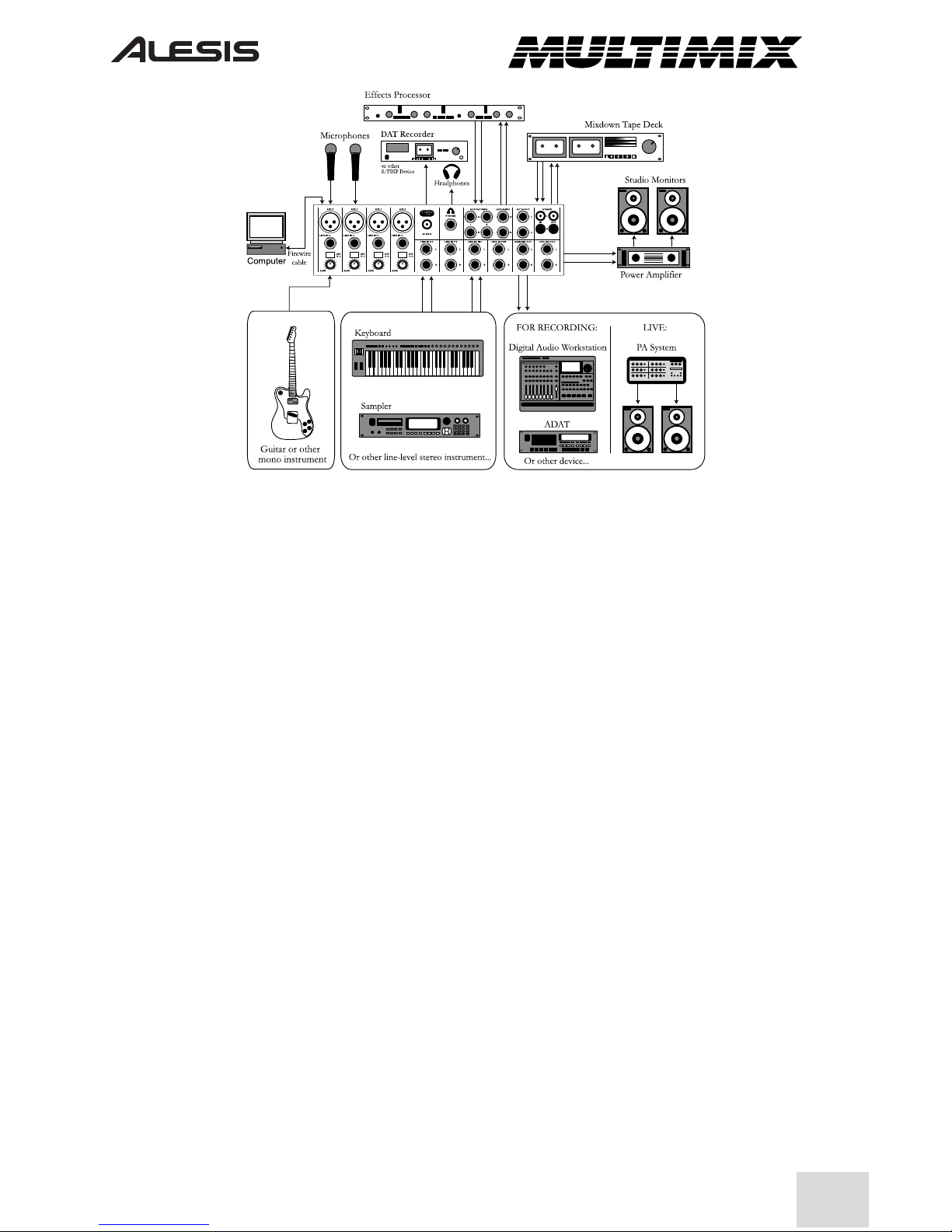

3. Study this setup diagram.
4. Place the MultiMix FireWire in an appropriate position for operation.
5. Make sure all devices are turned off and all volumes are at “zero”
6. Connect all input sources as indicated in the diagram.
7. Connect the outputs to the power amplifier(s), tape decks, and/or audio sources.
8. Connect the Firewire cable to a computer
9. Plug your MultiMix FireWire and other devices into AC power.
10. Switch everything on in the following order:
•Audio input sources
•External effects, recording devises or equalizers
•The MultiMix FireWire
•Amplifiers
•Computer
11. When turning off, always reverse this operation by:
•Turning off computers
•Turning off amplifiers
•Turning off he MultiMix FireWire
•External effects, recording devises or equalizers
•Last, any input devices
12. Go to http://www.alesis.com/ for product registration.

4

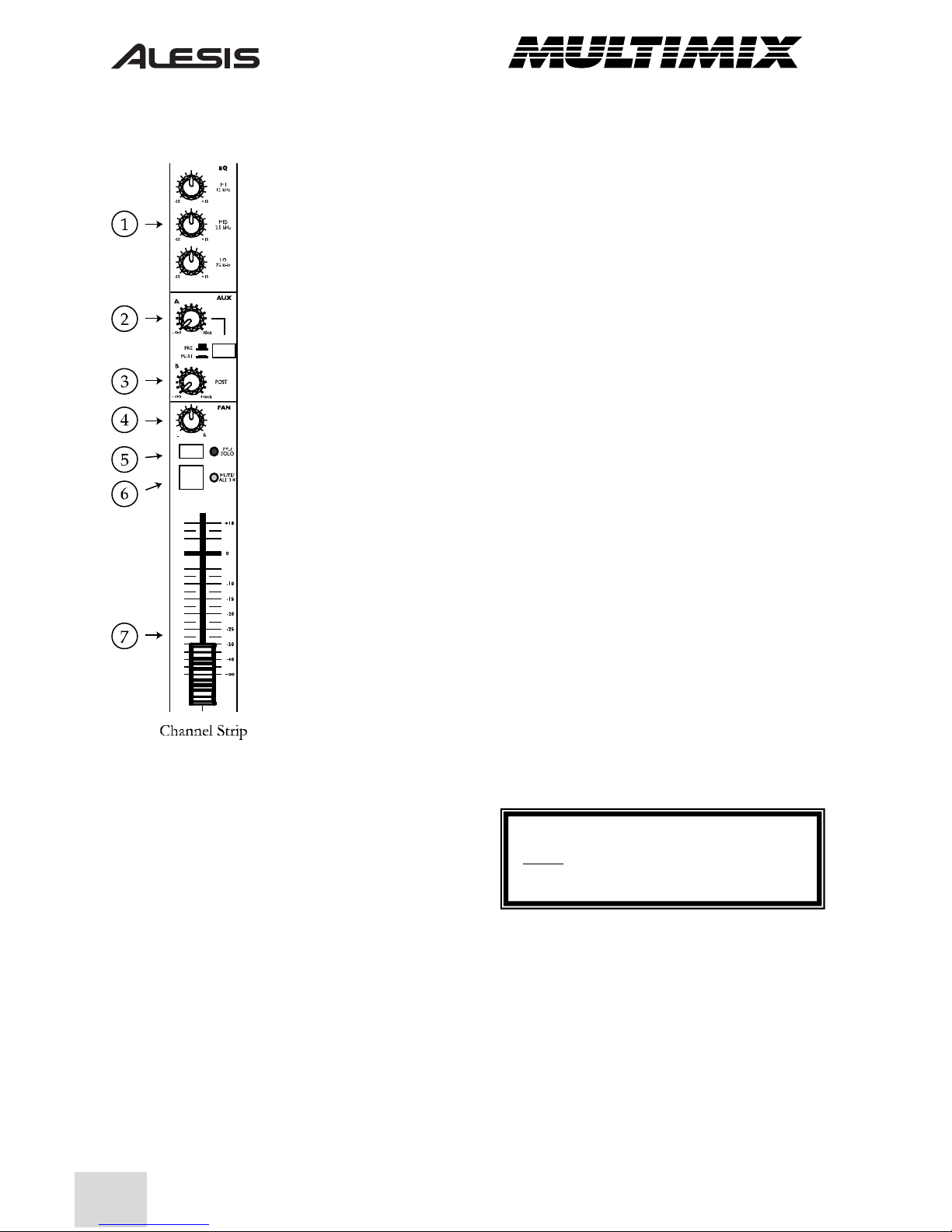

CHANNEL FEATURES
1. EQ: Boosts or cuts the respective frequencies for
each channel. When recording via Firewire, the
EQ settings ARE recorded.
2. AUX A: Routes channel signal to an external
device like an effects processor. (PRE or POST
fader depending on switch position.
3. AUX B: Controls level routed to internal effects
processor or routes channel signal to an external
device like an effects processor.
When recording via Firewire, the AUX A and B
signals are NOT recorded on the individual
channels. They ARE recorded via the MAIN
MIX channels.
4. PAN/BALANCE: Assigns the channel signal to
any spot in the mono or stereo spectrum.
When recording via Firewire, the MONO
channels’ pan position is ignored when recording
the individual channel but is captured when
recording the MAIN MIX channels. The
STEREO channels’ balance is captured by both
the individual channel and the MAIN MIX
channels.
5. PFL/SOLO: Allows the channel signal to be
heard before being affected by the fader.
6. MUTE/ALT 3/4: Mutes the channel signal
heard in the MAIN OUTPUT and routes the
signal to the ALT 3/4 OUTPUT.
These settings are ignored by the Firewire
individual channel outputs.
7. CHANNEL FADER: Controls the MAIN
OUT (analog) and Firewire (digital) signal level
of the MIC or LINE inputs.
S/PDIF CABLE: We recommend that you use a cable
that is specifically designed to carry a digital signal and
does not exceed 5 meters (16.4 ft) in length.
* Use only high quality cables for digital transfers*

5

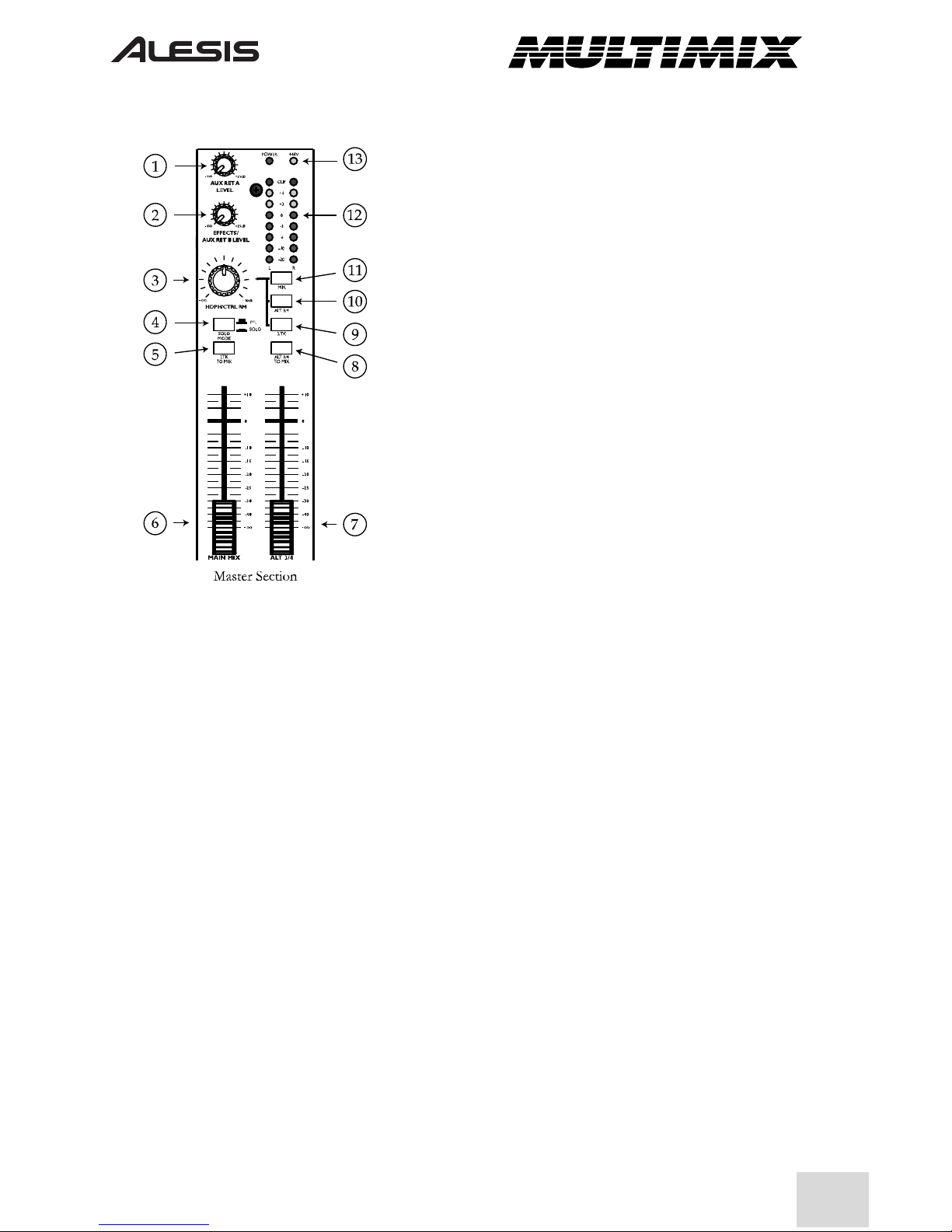

MASTER FEATURES
Note: It is recommended that the MULTIMIX
FIREWIRE be turned off before connecting and
disconnecting any sources to the inputs of the unit.
However, do not turn off the MultiMix FireWire once
you have established a connection to the computer.
1. AUX RET A: Controls the signal level that returns
from AUX A.
2. EFFECTS/AUX RET B: Controls the signal level of
the internal effects or the level returning from AUX B if
in use.
3. HDPH/CTRL RM: Controls the level that is sent to
the PHONES or CTRL RM outputs.
4. SOLO MODE: Switches the solo’d channel signals
from pre-fader to post-fader listen.
5. 2TK TO MIX: Routes the 2TK input as well as the
stereo return from the computer to the MAIN faders.
6. MAIN MIX: Controls the level of the MAIN
OUTPUTS.
7. ALT 3/4: Controls the level of the ALT 3/4
OUTPUTS.
8. ALT 3/4 TO MIX: Routes the ALT 3/4 signal to the
MAIN MIX output.
9. 2TK SWITCH: Routes the 2TK input as well as the
stereo return from the computer to the HDPH /CTRL
RM output.
10. ALT 3/4 SWITCH: Routes the ALT 3/4 signal to the
HDPH/CTRL RM output.
11. MIX SWITCH: Routes the MAIN MIX signal to the
HDPH/CTRL RM output.
12. LED METERS: Monitors the audio signal level.
13. +48V LED: Indicates that the PHANTOM POWER is
enabled for the MIC inputs.

6
Important:
Follow these steps BEFORE you plug in your MultiMix
FireWire mixer for the first time!
RECORDING VIA FIREWIRE
1. INSTALL THE SOFTWARE ON YOUR COMPUTER
If your computer has access to the Internet, point your browser to the Support > Downloads section of http://www.alesis.com. It’s
possible that updated drivers have been posted there since the time the software CD included with your MultiMix was printed.
Using either drivers from the website or the software CD, connect your MultiMix FireWire to your computer and turn the MultiMix
FireWire on.
Windows
Under Windows XP, the “Found New Hardware” wizard will run. You will be prompted to install a series of drivers.
If you downloaded the drivers from the Internet, choose to install the drivers from a specific location when prompted, and point to
the folder that contains the drivers.
If you are using the drivers from the CD, choose to install the drivers automatically when prompted.
For each of the several installations that occur, click “Continue Anyway” if Windows warns you that the drivers have not passed
Microsoft Logo Certification.

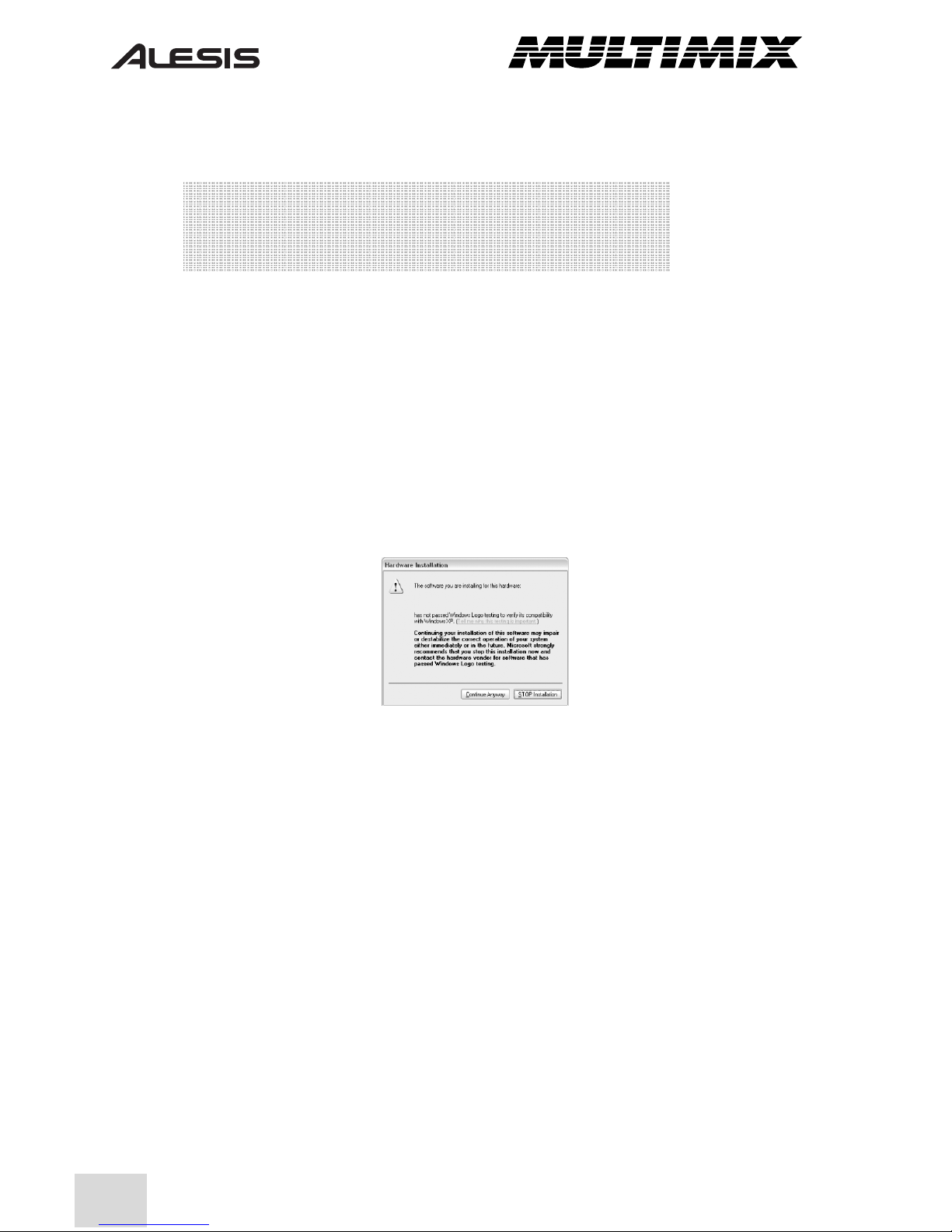

Windows Logo Certification warning.
Ignore this warning by clicking “Continue Anyway.”
Continue installing the various sets of drivers until the you receive a message that “Your new hardware is installed and ready to use.”
Do not cancel any of the installations, as they are all required for proper operation.
Macintosh
Mac driver installation is more straightforward, as only CoreAudio drivers are installed. Simply double-click the installer program to
install the drivers.
Mac OS 10.3 or higher is required by the MultiMix drivers.

7
2. CONNECT THE MULTIMIX FIREWIRE TO THE COMPUTER
•Connect your microphones and line-level sources to the MultiMix FireWire
•Connect your output devices - headphones or speakers, or both - to the MultiMix FireWire. Turn their volume down to zero
•Turn on the MultiMix FireWire
•Connect the Firewire cable to both the MultiMix FireWire and your computer
•Turn your computer on
NOTE: If your computer "hangs" when following this procedure, turn off both the mixer and the computer. Try turning on the
computer first. Turn on the MultiMix FireWire only after your computer has completely booted up.
3. START YOUR COMPUTER’S AUDIO RECORDING APPLICATION
•Within the recording application, select the MultiMix FireWire as the recording and playback device
•Adjust the MultiMix FireWire's sample rate (44.1kHz or 48kHz) and buffer sizes as appropriate
•Assign one or more MultiMix FireWire inputs and begin recording
•Raise or lower the trim knobs and volume sliders on the MultiMix FireWire to achieve a strong signal which
does not distort (clip)
•Use the equalizer to sculpt the sound
•To record the signal along with the built-in effects or AUX bus effects, record the master fader signal.
Individual channel signals include EQ but do not include effects
•On the MultiMix FireWire, assign the “2-TK” output from the computer to the monitor mix
•Raise the monitoring level (headphones or monitor speakers) on the MultiMix FireWire to listen back
See the Reference Manual for additional details.

8
This page intentionally left blank.

9
MANUAL DE INICIO RÁPIDO PARA EL USUARIO
(ESPAÑOL)
1. Asegúrese de que todos los artículos incluidos al inicio de este manual están incluidos en la caja.
2. LEA LAS INSTRUCCIONES DEL FOLLETO DE SEGURIDAD ANTES DE UTILIZAR EL
PRODUCTO.
3. Estudie este diagrama de instalación.
4. Coloque la estación de mezclas en una posición adecuada para su funcionamiento.
5. Asegúrese de que todos los dispositivos están apagados y de que todos los volúmenes están en posición
“cero”
6. Conecte todas las fuentes de entrada como se indica en el diagrama.
7. Conecte las salidas al/los amplificador(es) de alimentación, unidades de cinta magnética y/o otras fuentes de
audio.
8. Conecte el cable Firewire a una computadora
9. Enchufe su MultiMix FireWire y demás dispositivos al suministro de corriente alterna.
10. Prenda todo en el siguiente orden:
•Fuentes de entrada de audio
•Efectos externos, dispositivos de grabación o ecualizadores
•El MultiMix FireWire
•Amplificador
•Por último, el compudatora
11. Al apagar, realice siempre esta operación al contrario:
•Apagar las computadoras
•Apague los amplificadores
•El MultiMix FireWire
•Efectos externos, dispositivos de grabación o ecualizadores
•Por último, cualquier dispositivo de entrada
12. Visite http://www.alesis.com/ para registrar el producto.

10

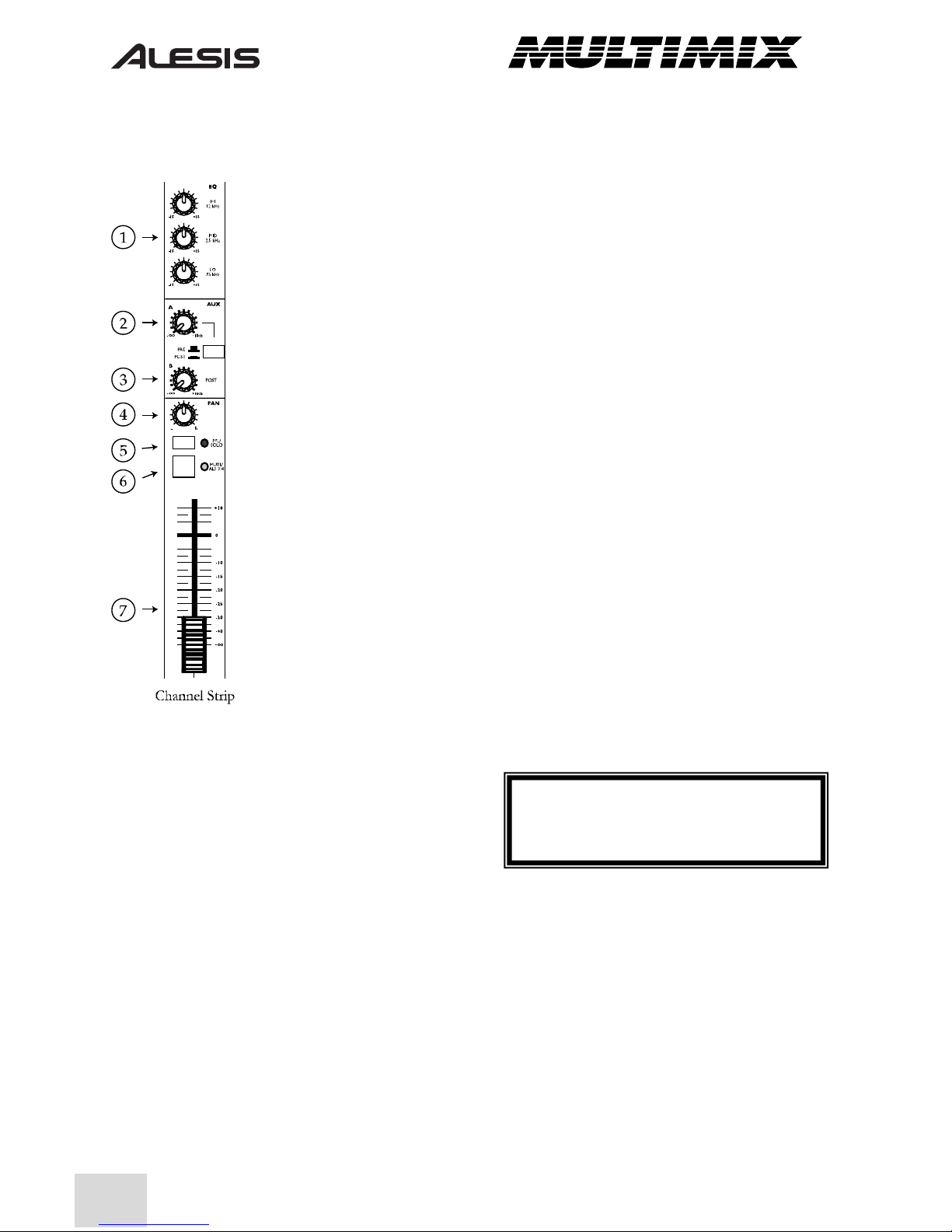

CARACTERÍSTICAS DEL CANAL
1. EQ: Amplifica o atenúa las respectivas frecuencias para
cada canal.
2. AUX A: Dirige la señal del canal a un dispositivo
externo como, por ejemplo, un procesador de efectos.
(PRE/POST).
3. AUX B: Dirige la señal del canal a un dispositivo
externo como, por ejemplo, un procesador de efectos.
(Pre o post fader dependiendo de la posición del
interruptor).
Cuando se graba mediante Firewire, las señales AUX A
y B NO SE GRABAN en los canales individuales. Se
GRABAN a través de los canales de mezcla principal
MAIN MIX.
4. PAN/BALANCE: Asigna la señal del canal a cualquier
punto en el espectro mono o estéreo.
Cuando se graba mediante Firewire, se ignora la
posición de pan al gravar el canal individual pero se
captura al grabar los canales MAIN MIX. El balance de
los canales ESTÉREO es capturado tanto por el canal
individual como por los canales MAIN MIX.
5. PFL/SOLO: Permite que la señal del canal pueda
oírse antes de ser afectada por el fader.
6. MUTE/ALT 3/4: Silencia la señal del canal oída en la
SALIDA MAIN y dirige la señal a la SALIDA ALT
3/4.
7. FADER DE CANAL: Controla el nivel de señal
MAIN OUT (analógica) y Firewire (digital) de las
entradas de micrófono (MIC) y línea (LINE).
BANDA DEL CANAL
CABLE S/PDIF: Es recomendable que utilice un cable
que esté específicamente diseñado para transmitir una
señal digital y que no sobrepase los 5 metros (16,4 pies)
de longitud. *Utilice solo cables de alta calidad para
transferencias digit
ales
*

11
CARACTERÍSTICAS DEL MASTER
Nota: Es recomendable apagar el MULTIMIX
FIREWIRE antes de conectar y desconectar alguna
fuente a las entradas de la unidad. No obstante, no
apague el MultiMix FireWire una vez que haya
establecido una conexión a la computadora.
1. AUX RET A: Controla el nivel de la señal que vuelve
de AUX A..
2. EFFECTS/AUX RET B: Controla el nivel de señal de
los efectos internos o el nivel que vuelve de AUX B en
caso de que esté en uso.
3. HDPH/CTRL RM: Controla el nivel enviado a las
salidas de AURICULARES o de CONTROL RM.
4. SOLO MODE: Alterna las señales del canal de solo a
escucha de pre-fader a pos-fader.
5. 2TK TO MIX (2 pistas a mezcla): Dirige la entrada
2TK así como el retorno estéreo de la computadora a
los faders principales (MAIN).
6. MAIN MIX: Controla el nivel de las MAIN
OUTPUTS.
7. ALT 3/4: Controla el nivel de las ALT 3/4 OUTPUTS.
8. ALT 3/4 TO MIX: Dirige la señal de ALT 3/4 hacia la
salida de MAIN MIX.
9. INTERRUPTOR DE 2TK: Dirige la señal de la 2TK
así como el retorno estéreo de la computadora hacia la
salida de HDPH/CTRL RM.
10. INTERRUPTOR DE ALT 3/4: Dirige la señal de la
ALT 3/4 hacia la salida de HDPH/CTRL RM.
11. INTERRUPTOR DE MIX: Dirige la señal de la
MAIN MIX hacia la salida de HDPH/CTRL RM.
12. MEDIADORES LED: Monitorea el nivel de la señal
de audio.
13. LED DE +48V: Indica que la ALIMENTACIÓN
PHANTOM está activada para las salidas de micro
(MIC).
SECCIÓN DEL MASTER

12
Importante:
Siga estos pasos ANTES de conectar su MultiMix FireWire
por primera vez.
GRABACIÓN MEDIANTE FIREWIRE
1. INSTALE EL SOFTWARE EN LA COMPUTADORA
Si su computador tiene acceso a internet, vaya a nuestra página http://wwwalesis.com y dirija su browser a la sección Support >
Downloads. Es possible que algunos drivers ya hayan sido actualizados desde el momento en que el CD software de su MultiMix fue
programado.
Utilizando, ya sea el driver de la página web o el de su CD software, conecte su MultiMix Fire Wire a su computador y enciéndalo.
Windows
En Windows XP, el “Found New Hardware” wizard funcionará. Se le indicará instalar una serie de drivers.
Si usted baja los drivers por internet, instálelos desde el sitio específico indicado escogiendo el archivo que los contiene.
Si usted esta utilizando los drivers del CD, instálelos automáticamente cuando se le indique.
Para cada instalación haga click en “Continue Anyway” aun si Windows le advierte que los drivers no han pasado la certificación de
Microsoft.
Aviso de certificación de Windows.
Ignore el aviso señalando “Continue Anyway.”
Continúe instalando los diferentes juegos de drivers hasta que reciba un mensaje diciendo “ Your new hardware is installed and
ready to use.”
No cancele ninguna de las instalaciones ya que se necesitan para una adecuada operación.
Macintosh
La instalación para drivers Mac es más sencilla ya que sólo se requieren los CoreAudio drivers.
Simplemente haga doble click en el instalador de programas para instalarlos.
Se requiere por lo menos Mac OS 10.3 para la instalación de los Drivers MultiMix.

13
2. CONECTE MULTIMIX FIREWIRE A LA COMPUTADORA
•Conecte los micrófonos y fuentes de nivel de línea al MultiMix FireWire
•Conecte los dispositivos de salida —auriculares, altavoces o ambos— al MultiMix FireWire. Ajuste el volumen de los mismos
a cero
•Encienda el MultiMix FireWire
•Conecte el cable Firewire tanto al MultiMix FireWire como a la computadora
•Encienda la computadora
NOTA: Si la computadora "se cuelga" cuando sigue este procedimiento, apague el mezclador y la computadora. Pruebe encender
la computadora primero. Encienda el MultiMix FireWire sólo después de que haya arrancado completamente la computadora.
3. ARRANQUE LA APLICACIÓN DE GRABACIÓN DE AUDIO DE LA
COMPUTADORA
•Dentro de la aplicación de grabación, seleccione MultiMix FireWire como dispositivo de grabación y reproducción
•Ajuste la frecuencia de muestreo del MultiMix FireWire (44.1 kHz o 48 kHz) y los tamaños de buffer apropiados
•Asigne una o más entradas de MultiMix FireWire y comience a grabar
•Suba o baje las perillas de recorte y los cursores de volumen del MultiMix FireWire para lograr una señal fuerte
que no se distorsione (recorte)
•Use el ecualizador para esculpir el sonido
•Para registrar la señal junto con los efectos incorporados o los efectos del bus AUX, grabe la señal del fader
maestro. Las señales de canales individuales incluyen la ecualización pero no los efectos
•En el MultiMix FireWire, asigne la salida "2-TK" de la computadora a la mezcla del monitor
•Eleve el nivel de monitoreo (auriculares o altavoces monitores) del MultiMix FireWire para escuchar el sonido

14
This page intentionally left blank.

15
SCHNELLBEDIENUNGSANLEITUNG
(DEUTSCH)
1. Versichern Sie sich, daß sich alle auf der Vorderseite dieser Anleitung aufgeführten Gegenstände in der Schachtel befinden..
2. LESEN SIE DIE SICHERHEITSHINWEISE VOR INBETRIEBNAHME DES GERÄTS

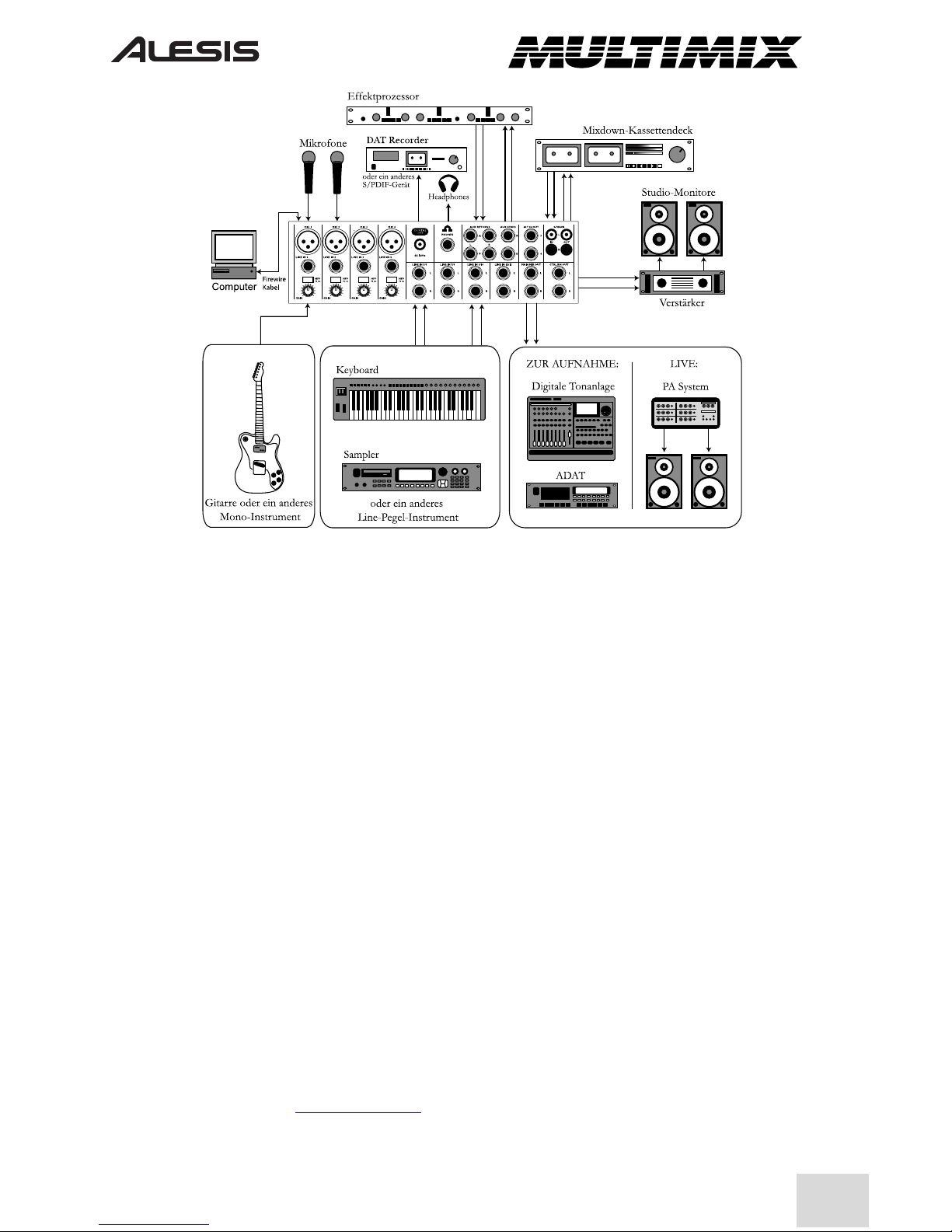

3. Sehen Sie sich dieses Aufbaudiagramm sorgfältig an.
4. Stellen Sie den MultiMix FireWire an eine für den Betrieb geeignete Stelle.
5. Stellen Sie sicher, daß alle Geräte ausgeschaltet sind und alle Lautstärkenregler auf “null” stehen.
6. Schliessen Sie alle Eingabequellen wie im Diagramm gezeigt an.
7. Schliessen Sie die Ausgänge an den/die Verstärker, Kassettendecks und/oder Tonquellen an.
8. Schließen Sie das Firewire Kabel an den Computer an.
9. Schliessen Sie Ihren MultiMix FireWire und die anderen Geräte an den Wechselstromkreis an.
10. Schalten Sie alles in der folgenden Reihenfolge ein:
•Toneingabequellen
•Externe Effekte, Aufnahmegeräte oder Equalizers
•Den MultiMix FireWire
•Verstärker
•Computer
11. Beim Ausschalten, kehren Sie diese Reihenfolge um, indem Sie:
•Schalten Sie den Computer aus
•Die Verstärker ausschalten
•Dann den MultiMix FireWire
•Externe Effekte, Aufnahmegeräte oder Equalizers
•Zuletzt, Jegliche Eingabequellen
12. Besuchen Sie die Webseite http://www.alesis.com , um das Produkt zu registrieren.

16
BEDIENELEMENTE
KANÄLE
1. EQ: Verstärkt oder vermindert die jeweiligen
Frequenzen für jeden Kanal. Bei der Aufnahme über
Firewire werden die EQ Einstellungen AUCH
aufgenommen.
2. AUX A: Leitet das Signal des Kanals zu einem externen
Gerät wie z.B. einen Effektprozessor. (VOR- oder
NACH-Fader, hängt von der Schalterposition ab.)
3. AUX B: Steuert den Pegel, welcher an den internen
Effektprozessor geleitet wird oder leitet das Signal des
Kanals an ein externes Gerät, wie z.B. einen
Effektprozessor, weiter.
Bei der Aufnahme über Firewire werden die AUX A
und B Signale der einzelnen Kanäle NICHT mit
aufgenommen. Diese werden jedoch über die MAIN
MIX Kanäle aufgezeichnet.
4. PAN/BALANCE: Weist das Signal des Kanals
jeglichem Punkt im Mono- oder Stereospektrum zu.
Bei der Aufnahme über Firewire, werden die Positionen
des Panoramareglers der MONO-Kanäle ignoriert,
wenn einzelne Kanäle aufgezeichnet werden, aber
aufgenommen, wenn die MAIN MIX Kanäle
aufgenommen werden. Die Balance-Einstellungen der
STEREO Kanäle werden sowohl über die Einzelkanäle
als auch über die MAIN MIX Kanäle aufgezeichnet.
5. PFL/SOLO: Ermöglicht ein Abhören des Signals vom
Kanal, bevor es vom Fader beeinflusst wird.
6. MUTE/ALT 3/4: Unterdrückt das Signal des Kanals,
welches in der MAIN AUSGABE gehört wird und und
leitet das Signal zur ALT 3/4-AUSGABE um.
7. KANAL FADER: Steuert die Signalpegel der MAIN
OUT (Analog) und Firewire (Digital) der MIC oder
LINE Eingänge.
S/PDIF KABEL: Wir empfehlen die Verwendung eines
Kabels, welches speziell für die Weiterleitung eines
digitalen Signals entworfen ist und nicht länger als 5 m
(16.4 ft) ist. * Verwenden Sie für digitale Übermittlung
nur Hochqualitätskabel
*

17
BEDIENELEMENTE MASTER
Hinweis: Es wird empfohlen, den MULTIMIX
FIREWIRE vor dem Einstecken und Ausstecken
jeglicher Eingabequellen am Gerät, auszuschalten.
Schalten Sie auf keinen Fall nicht den MultiMix
FireWire aus, nachdem Sie eine Verbindung zum
Computer hergestellt haben.
1. AUX RET A: Steuert den Signalpegel, welcher von
AUX A zurückkehrt.
2. EFFECTS/AUX RET B: Steuert den Signalpegel der
internen Effekte oder den Pegel, welcher von AUX B
zurückkehrt, falls dieser verwendet wird.
3. HDPH/CTRL RM: Steuert das Signal, welches zum
Kopfhörer oder zur CTRL RM-Ausgabe geleitet wird.
4. SOLO MODE: Schaltet das Signal des Solo-Kanals
vom Vor-Fader auf den Nach-Fader um.
5. 2TK TO MIX: Führt den 2TK Eingang und das
Stereosignal vom Computer zu den MAIN Fadern.
6. MAIN MIX: Steuert den Pegel der MAIN AUSGABE.
7. ALT 3/4: Steuert den Pegel der ALT 3/4-AUSGABE.
8. ALT 3/4 TO MIX: Leitet das Signal von ALT 3/4 zur
HAUPTMIX Ausgabe.
9. 2TK SCHALTER: Routet den 2TK Eingang und das
Stereosignal vom Computer zum HDPH /CTRL RM
Ausgang.
10. ALT 3/4 SCHALTER: Leitet das ALT 3/4-Signal an
die HDPH/CTRL RM-Ausgabe.
11. MIX SCHALTER: Leitet das HAUPTMIX-Signal an
die HDPH/CTRL RM-Ausgabe.
12. LED ANZEIGEN: Dienen zur Kontrolle des Pegels
des Tonsignals.
13. +48V LED: Zeigt an, daß PHANTOM POWER für
die Mikrofoneingaben aktiviert ist..

18
Wichtig:
Führen Sie die nachfolgenden Schritte durch, BEVOR Sie
Ihren MultiMix FireWire Mixer das erste Mal an Ihren
Computer anschließen.
AUFNAHMEN MIT FIREWIRE
1. SOFTWAREINSTALLATION
Wenn Sie bei Ihrem Computer einen Internetzugang besitzen, gehen Sie in die Support > Downloads Sektion von
http//www.alesis.de oder http://www.alesis.com. Möglicherweise finden Sie dort aktualisierte Treiber, die nach der Herstellung der
beiliegenden Software CD entwickelt wurden.
Verwenden Sie also entweder die Treiber von der Webseite oder der Software CD, verbinden Sie Ihren MultiMix FireWire mit
Ihrem Computer und schalten Sie den MultiMix FireWire an.
Windows
Unter Windows XP startet der „Neue Hardware gefunden“ Installationsdialog. Sie werden nun aufgefordert, eine Reihe von
Treibern zu installieren.
Wenn Sie die aus dem Internet herunter geladenen Treiber verwenden möchten, wählen Sie den Ordner, in dem sich diese nun
befinden aus, wenn Sie dazu aufgefordert werden.
Sollten Sie sich für die Treiber der CD entscheiden, können Sie die Treiber automatisch installieren lassen.
Nachdem Sie sich für eine der beiden Möglichkeiten entschieden haben, klicken „Fortfahren,“ falls Windows Sie warnt, dass die
Treiber die Microsoft Logo Zertifizierung nicht bestanden haben.
Windows Logo Zertifizierungswarnung.
Ignorieren Sie diesen Hinweis durch Klicken des „Fortfahren“ Buttons.
Fahren Sie mit der Installation der Treiber fort, bis Sie eine Nachricht „Ihre neue Hardware wurde installiert und kann nun
verwendet werden“ Meldung erhalten.
Brechen Sie keine der Installationen vorzeitig ab, da alle für ein ordnungsgemäßes Funktionieren des Mixers benötigt werden.
Macintosh
Die Treiberinstallation unter Mac OS X Installation ist sehr unkompliziert, da lediglich die Core Audio Treiber installiert werden
müssen. Klicken Sie zur Installation das Installationsprogramm doppelt an.
Mac OS 10.3 oder aktueller wird für die MultiMix Treiber vorausgesetzt.

19
2. ANSCHLUSS DES MULTIMIX FIREWIRE AN DEN COMPUTER
•Schließen Sie Ihre Mikrofone und Line Pegel Geräte mit dem MultiMix FireWire
•Schließen Sie Ihren Kopfhörer und Ihre Studiomonitore an den MultiMix FireWire an. Drehen Sie deren Lautstärken auf
Null
•Schalten Sie den MultiMix FireWire ein
•Verbinden Sie den Multi Mix FireWire mit einem Firewire Kabel mit dem Computer
•Starten Sie Ihren Computer
BEACHTEN SIE: Sollte sich Ihr Computer bei dieser Vorgehensweise aufhängen, schalten Sie Computer und Mixer aus. Fahren
Sie nun zuerst den Computer hoch. Nehmen Sie den MultiMix FireWire erst in Betrieb, nachdem der Computer vollständig
gebootet wurde.
3. ÖFFNEN SIE DIE AUDIO RECORDING SOFTWARE
•Wählen Sie in der Recording Software den MultiMix FireWire als Aufnahme- und Wiedergabegerät aus
•Stellen Sie die Sample Rate (44.1kHz oder 48kHz) und wenn nötig die Buffer-Größe des MultiMix FireWire ein
•Weisen Sie den Kanälen einen oder mehrere MultiMix FireWire Eingänge zu und starten Sie die Aufnahme
•Erhöhen oder verringern Sie den Kanalpegel mit Hilfe der Trim Regler und des Kanalfaders am MultiMix
FireWire, damit Sie ein gut ausgesteuertes Signal ohne Übersteuerungen bekommen
•Verwenden Sie den Equalizer, um die Soundfrequenzen abzustimmen
•Damit Sie das Signal zusammen mit den integrierten Effekten oder den AUX Bus Effekten aufnehmen können,
müssen Sie das Signal des Master Faders auswählen. Die Signale einzelner Kanalzüge enthalten zwar die EQ-
Bearbeitung, jedoch werden die Effekte ignoriert
•Routen Sie am MultiMix FireWire den "2-TK" Ausgang vom Computer zum Monitormix
•Erhöhen Sie zum Abhören die Abhörlautstärke (Kopfhörer oder Monitore) am MultiMix FireWire

20
This page intentionally left blank.
