Allaway EE 10 User manual

ESIEROTTELIJA EE 10;
KÄYTTÖOHJE
FÖRAVSKILJARE EE 10;
BRUKSANVISNING
PRE-SEPARATOR EE 10;
INSTRUCTION MANUAL
SUOMI 3 −−
−−
−6
SVENSKA 7 −−
−−
−10
ENGLISH 11 −−
−−
− 15

2

3
Pidätämme oikeuden muutoksiin.
SISÄLLYSLUETTELO
ESIEROTTELIJA EE10; KÄYTTÖOHJE ..........................................................................4
TURVAMERKINNÄT ESIEROTTELIJAN KANNESSA ...................................................4
ESIEROTTELIJAN OSAT ................................................................................................4
ENNEN KÄYTTÖÖNOTTOA ......................................................................................5
SUODATTIMEN HUOLTO JA PÖLYPUSSIN VAIHTO ................................................5
ESIEROTTELIJAN KÄYTTÖ ÖLJYKATTILAN NUOHOUKSESSA ...............................6
TARVIKEMYYNTI JA HUOLTO .....................................................................................6
Säilytä ohje tallessa myöhempää käyttöä varten!

4
EE10 on kehitetty käytettäväksi hiontapölyn ja muun hienojakoksen kuivan pölyn
imurointiin Allaway -keskuspölynimurien lisälaitteena. Se soveltuu myös tulisijojen
sekä öljykattiloiden nuohoukseen.
EE10 on varustettu kertakäyttöisellä pölypussilla ja pestävällä vaahtomuovisella
suodattimella.
ESIEROTTELIJA EE10; KÄYTTÖOHJE
Säilytä ohje tallessa myöhempää käyttöä varten!
TURVAMERKINNÄT ESIEROTTELIJAN KANNESSA:
ÄLÄ KÄYTÄ VEDEN TAI NESTEIDEN IMUROINTIIN.
VÄLTÄ TERÄVIÄ ESINEITÄ; mm. naulat ja lasinsirut saattavat rikkoa pöly-
pussin.
ÄLÄ KOSKAAN IMUROI KUUMAA TUHKAA, PALAVIA/HEHKUVIA
AINEITA, TAI HERKÄSTI SYTTYVIÄ AINEITA.
ÄLÄ IMUROI SYÖVYTTÄVIÄ AINEITA TAI KÄYTÄ LAITETTA NIIDEN
LÄHEISYYDESSÄ.

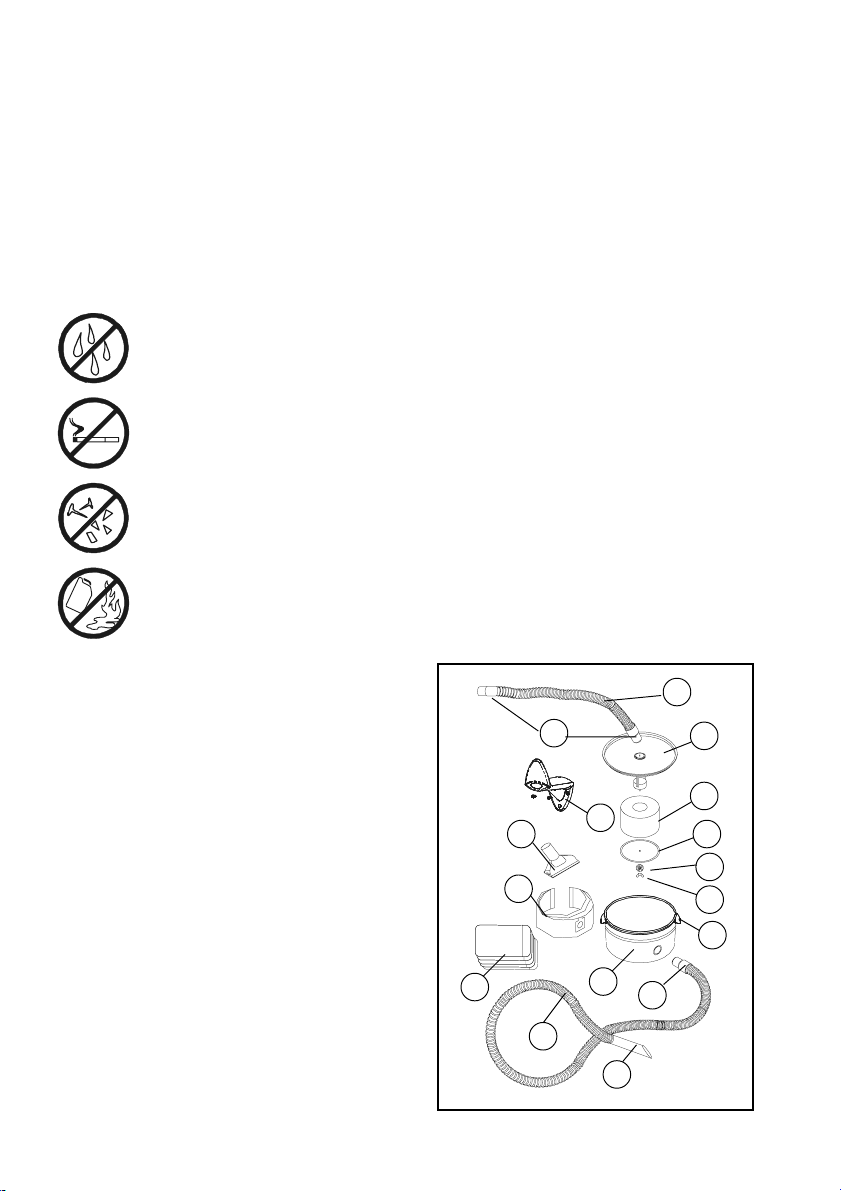

ESIEROTTELIJAN OSAT
1. IMULETKU (2 m)
2. IMULETKUHOLKKI
3. KANSI
4. VAAHTOMUOVISUODATIN
5. LETKUTELINE + RUUVIT
6. SUODATTIMEN KIINNITYSLEVY
7. TÄHTILAATTA
8. SIIPIMUTTERI
9. TEKSTIILISUULAKE
10. PÖLYPUSSI
11. KAHVA
12. PÖLYPUSSIT (5 kpl)
13. IMULETKU (3 m)
14. ROSKASÄILIÖ
15. LETKUHOLKKI
16 METALLIPUTKISUULAKE
KÄYTTÖOHJE
1
23
4
5
6
7
8
9
10
11
12
13
14
15
16

5
ESIEROTTELIJAN KÄYTTÖ
Tekstissä [suluissa] olevat numerot viittaavat sivun 4 rakennekuvan numerointiin
nAvaa esierottelijan kansi [3]. Tarkista, että vaahtomuovisuodatin [4] on paikoillaan
ja suodattimen alla oleva siipimutteri [8] + tähtilaatta [7] ovat paikoillaan ja tiukasti
kiinni.
nTarkista, että pölypussi [10] on paikoillaan (kts. pölypussin vaihto). Varmista ettei
suodatin rypistä pölypussia kantta [3] suljettaessa.
nEsierottelijan imuletkussa [1] on letkuholkki [2] molemmissa päissä. Yhdistä toi-
nen pää imurasialle ja toinen kannen [3] keskellä olevaan aukkoon. Mikäli lähin imu-
rasia on niin kaukana ettei imuletkun pituus riitä, tai jos keskusyksikkö käynnistyy
kahvan on/off -kytkimestä, voit käyttää varsinaista siivousletkua jatkoletkuna työn-
tämällä käsikahvan esierottelijan imuletkun [2] holkin sisään.
nÄlä vaihda letkuja [1 ja 13] keskenään. Imurointiletkun kierteisiin jää nokipölyä ja
irrotessaan noki likaa pölyputkistoa ja keskusyksikköä.
nYhdistä imurointiletku [13] esierottelijan sivussa olevaan aukkoon.
nKäynnistä keskusyksikkö.
nKäytä esierottelijan imuletkun metallisuulaketta [16] tuhkan ja noen imurointiin.
Tarpeen mukaan voit liitää metallisuulakkeen päähän muita suulakkeita.
nKäytön jälkeen; Puhdista imurointiletku [13] ravistelemalla letkua keskusyksikön
ollessa päällä. Puhdista suulakkeet noesta. Sammuta keskusyksikkö. Irroita letkut
esierottelijasta ja varastoi ne letkutelineeseen [15] seuraavaa käyttökertaa varten.
nTyhjennä ja huolla esierottelija jokaisen käytön jälkeen.
SUODATTIMEN HUOLTO JA PÖLYPUSSIN VAIHTO:
nAvaa esierottelijan kansi [3], tarkista vaahtomuovisuodattimen [4] puhtaus.
nIrroita suodatin [4] avaamalla siipimutteri [8], poista tähtilaatta [7] ja suodattimen
kiinnityslevy [6]. Huuhtele suodatin haalealla vedellä. Suodattimen tulee olla kui-
va ennen kanteen kiinnittämistä - muista laittaa tähtilaatta siipimutterin ja suo-
dattimen kiinnityslevyn väliin!
ENNEN KÄYTTÖÖNOTTOA:
nTarkista, että tuote vastaa sivun 4 esierottelijan rakennekuvaa.
Säilytä ohje tallessa myöhempää käyttöä varten!

6Säilytä ohje tallessa myöhempää käyttöä varten!
nTarvittaessa pese kaikki osat haalealla vedellä ja neutraalilla pesuaineella. Kuivaa
osat hyvin ennen seuraavaa käyttöä.
nPölypussi [10] irroitetaan vetämällä pahvikehystä säiliön keskiöön päin. Poista pöly
pussi säiliöstä.
nUuden pölypussin asennus; avaa pölypussin laskoksia hieman ja paina pölypussi
imuyhteeseen pahvikehyksestä tukien. Asettele pölypussi säiliön reunoja vasten
niin, että vaahtomuovisuodatin [4] sopii hyvin pölypussin keskelle jäävään vapaa-
seen tilaan.
nSulje kansi. Säilytä esierottelija ja siivousvälineet kuivassa paikassa.
ESIEROTTELIJAN KÄYTTÖ ÖLJYKATTILAN NUOHOUKSESSA
nEnsisijaisesti noudata kattilan valmistajan antamia käyttö- ja huolto-ohjeita
nNoudata esierottelijan käytössä edellä kerrottuja perusohjeita.
nKatkaise öljypolttimelta virta ja anna kattilan jäähtyä ennen nuohouksen aloitta-
mista.
nKäytä esierottelijaa kaikissa nuohoustyövaiheissa, se vähentää erityisesti raapatessa
ilmaan nousevan nokipölyn määrää.
nKäytä metalliputkisuulaketta [16] kattilanoen imurointiin. Kysy kattilan valmista-
jalta mahdollisia muita, nuohoukseen esierottelijan kanssa soveltuvia, suulakkeita.
nSuosittelemme pölypussin [10] vaihtamista jokaisen kattilanuohouksen jälkeen.
Pussin sisällä oleva kuiva nokipöly imee ilmasta kosteutta pitkän säilytyksen aika-
na lisäten pölypussin huokosten tukkeutuvuutta.
TARVIKEMYYNTI JA HUOLTO
Käytä aina alkuperäisiä Allaway -osia esierottelijassa. Esierottelijan suodattimia
(tuotenumero 10810) ja pölypusseja (tuotenumero 80690) myyvät hyvin varustetut
Allaway-jälleenmyyjät ja valtuutetut Allaway-huoltoliikkeet.
Mikäli sinulla on kysyttävää esierottelijasta tai sen käyttöohjeista, ota yhteyttä sähkö-
postitse: [e-mail].

7
INNEHÅLLSFÖRTECKNING
FÖRAVSKILJARE EE10; BRUKSANVISNING .................................................................8
SÄKERHETSMÄRKNINGEN PÅ FÖRAVSKILJARENS LOCK ........................................8
FÖRAVSKILJARENS DELAR ...........................................................................................8
BEAKTA FÖRE ANVÄNDNING ....................................................................................9
ANVÄNDNING .............................................................................................................9
SKÖTSEL AV FILTRET OCH BYTE AV FILTERPÅSE ....................................................9
ANVÄNDNING FÖR SOTNING AV OLJEPANNA ....................................................10
FÖRSÄLJNING AV TILLBEHÖR OCH UNDERHÅLL ................................................10
.
Rätt till ändringar förbehålles
Spara instruktionen för senare bruk!

8
FÖRAVSKILJARE EE10; BRUKSANVISNING
EE10 har tagits fram som tilläggsutrustning till Allaway-centraldammsugarna för
dammsugning av slipdamm och annat fint, torrt damm. Den lämpar sig även för
sotning av eldstäder och oljepannor.
EE10 är försedd men en dammpåse för engångsbruk och ett tvättbart filter av
skumgummi.
SÄKERHETSMÄRKNINGEN PÅ FÖRAVSKILJARENS LOCK
FÅR INTE ANVÄNDAS FÖR ATT SUGA UPP VATTEN ELLER
VÄTSKOR.
DAMMSUG ALDRIG HET ASKA, BRINNANDE/GLÖDANDE
FÖREMÅL ELLER LÄTTANTÄNDLIGA ÄMNEN.
UNDVIK VASSA FÖREMÅL; t.ex. spik och glassplitter kan göra hål på
dammpåsen.
SUG INTE UPP FRÄTANDE ÄMNEN OCH ANVÄND INTE
APPARATEN I NÄRHETEN AV SÅDANA.

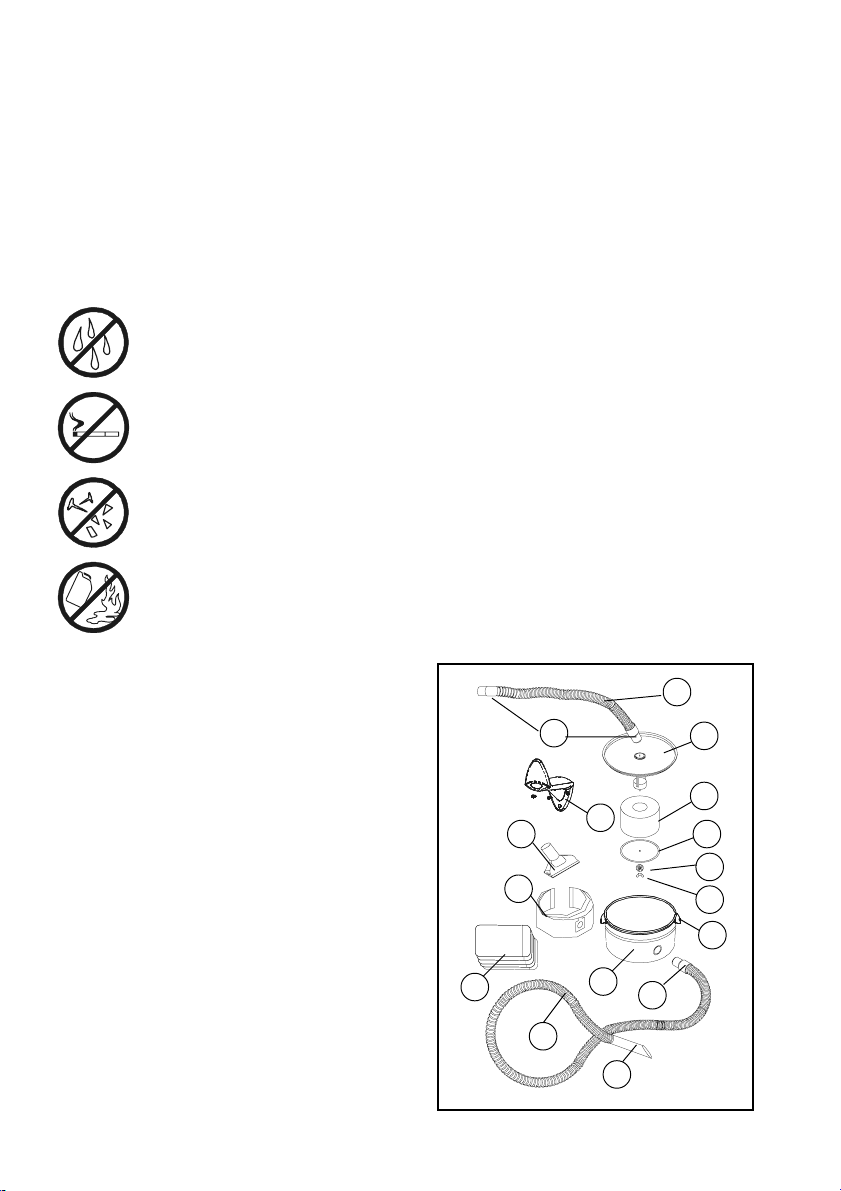

FÖRAVSKILJARENS DELAR
1. SUGSLANG (2 m)
2. MUFF FÖR SUGSLANG
3. LOCK
4. FILTER AV SKUMGUMMI
5. SLANGSTÄLL + SKRUVAR
6. FÄSTPLATTA FÖR FILTRET
7. STJÄRNBRICKA
8. VINGMUTTER
9. MUNSTYCKE FÖR TEXTILER
10. DAMMPÅSE
11. HANDTAG
12. DAMMPÅSAR (5 st.)
13. SUGSLANG (3 m)
14. DAMMBEHÅLLARE
15. SLANGMUFF
16. MUNSTYCKE AV METALLRÖR
BRUKSANVISNING
Spara instruktionen för senare bruk!
1
23
4
5
6
7
8
9
10
11
12
13
14
15
16

9
Spara instruktionen för senare bruk!
BEAKTA FÖRE ANVÄNDNING
nKontrollera att produkten motsvarar konstruktionsskissen på sidan 8.
ANVÄNDNING
Siffrorna [inom klamrar] hänför sig till numreringen på konstruktionsskissen.
nÖppna locket [3] till föravskiljaren. Kontrollera att skumgummifiltret [4] finns på
plats och att vingmuttern [8] och stjärnbrickan [7] under filtret sitter stadigt på
sina platser. Vingmuttern dras åt hårt för hand.
nKontrollera att dammpåsen [10] finns på plats (se byte av dammpåse). Kontrollera
att filtret inte skrynklar till dammpåsen när du stänger locket [3].
nFöravskiljarens sugslang [1] är försedd med en slangmuff [2] i vardera änden.
Anslut den ena änden till sugdosan och den andra i hålet mitt på locket [3]. Om
sugslangen inte är tillräckligt lång för att nå ända fram till närmaste sugdosa eller
om centralenheten startas med on/off-brytaren på handtaget, kan du använda den
egentliga städslangen som förlängningsslang genom att skjuta in handtaget i muffen
på sugslangen [2].
nFörväxla inte slangarna [1 och 13]. I sugslangens veckning samlas sotdamm. När
dammet lossnar smutsar det ner rörsystemet och centralenheten.
nKoppla sugslangen [13] i öppningen på sidan av föravskiljaren.
nStarta centralenheten.
nAnvänd metallmunstycket [16] på föravskiljarens sugslang när du dammsuger aska
och sot. Vid behov kan du ansluta även andra munstycken till metallmunstycket.
nEfter användningen: Rengör sugslangen [13] genom att skaka om slangen med
centralenheten påkopplad. Rengör munstyckena från sot. Stäng av centralenheten.
Lösgör slangarna från föravskiljarna och förvara dem på slangstället [15] tills de
igen behövs.
nTöm och se över föravskiljaren efter varje användning.
SKÖTSEL AV FILTER OCH BYTE AV DAMMPÅSE
nÖppna locket till föravskiljaren [3] och kontrollera renheten på skumgummifiltret
[4].

10 Spara instruktionen för senare bruk!
nTvätta vid behov alla delar med ljumt vatten och neutralt tvättmedel. Torka
delarna omsorgsfullt innan du använder dem på nytt.
nLösgör dammpåsen [10] genom att dra pappramen mot behållarens mitt. Ta bort
påsen ur behållaren.
nInsättning av ny dammpåse: Öppna vecken på dammpåsen en aning och tryck fast
den på sugstosen med hjälp av pappramen. Placera dammpåsen mot behållarens
kanter så att skumgummifiltret [4] ryms i det tomma utrymme som bildas i mitten
av dammpåsen.
nStäng locket. Förvara föravskiljaren och städredskapen på ett torrt ställe.
ANVÄNDNING FÖR SOTNING AV OLJEPANNA
nFölj i första hand panntillverkarens bruks- och underhållsinstruktioner.
nFölj de grundläggande instruktionerna ovan gällande användningen av
föravskiljaren.
nKoppla bort strömmen från oljebrännaren och låt pannan svalna innan du börjar
sota.
nAnvänd föravskiljaren under alla arbetsfaser i samband med sotningen; detta
minskar särskilt mängden av sotdamm som virvlar upp i luften vid skrapning.
nAnvänd metallmunstycket [16] för att suga bort sotet i pannan. Fråga hos
panntillverkaren efter andra munstycken som tillsammans med föravskiljaren kan
användas för sotning.
nVi rekommenderar att dammpåsen [10] byts ut efter varje sotning. Det torra
sotdammet i påsen upptar fukt ur luften under en längre uppbevaring och ökar
tilltäppningen av håligheterna i dammpåsen.
FÖRSÄLJNING AV TILLBEHÖR OCH UNDERHÅLL
Använd alltid genuina Allaway-delar i din föravskiljare. Filter (produktnummer 10810)
och dammpåsar (produktnummer 80690) säljs hos välsorterade Allaway-återförsäljare
och auktoriserade Allaway-servicefirmor.
Om du har frågor om föravskiljaren eller bruksanvisningen kan du kontakta oss per
e-post på adressen [e-mail].

11
TABLE OF CONTENTS
PRE-SEPARATOR EE10; INSTRUCTION MANUAL ...................................................12
SAFETY MARKINGS ON THE PRE-SEPARATOR LID ................................................12
PRE-SEPARATOR PARTS .............................................................................................12
BEFORE USE ................................................................................................................13
USE OF THE PRE-SEPARATOR ...................................................................................13
FILTER MAINTENANCE AND DUST BAG REPLACEMENT ....................................14
USING THE PRE-SEPARATOR IN SWEEPING OF OIL VESSELS ..............................14
ACCESSORY SALES AND MAINTENANCE...............................................................15
We retain the right to changes.
Keep the instructions for further use!

12 Keep the instructions for further use!
PRE-SEPARATOR EE10; INSTRUCTION MANUAL
EE10 is an accessory to Allaway central vacuuming systems and it has been designed
for vacuuming grinding dust and other fine, dry dust. It can also be used in sweeping
fireplaces and oil vessels.
EE10 is equipped with a disposable dust bag and a washable foam plastic filter.
SAFETY MARKINGS ON THE PRE-SEPARATOR LID:
DO NOT VACUUM WATER OR OTHER LIQUIDS
NEVER VACUUM HOT ASH, BURNING/SMOLDERING SUBSTANCES,
OR FLAMMABLE MATERIALS.
AVOID SHARP OBJECTS; e.g. nails and broken glass may break the dust
bag.
DO NOT VACUUM CORROSIVE SUBSTANCES OR USE THE
EQUIPMENT CLOSE TO THEM.
PRE-SEPARATOR PARTS
1. SUCTION HOSE (2 m)
2. SUCTION HOSE BUSHING
3. LID
4. FOAM PLASTIC FILTER
5. HOSE HOLDER + SCREWS
6. FILTER FIXING PLATE
7. STAR WASHER
8. BUTTERFLY NUT
9. TEXTILE NOZZLE
10. DUST BAG
11. HANDLE
12. DUST BAGS (5 pcs)
13. SUCTION HOSE (3 m)
14. GARBAGE CONTAINER
15. HOSE BUSHING
16. METAL PIPE NOZZLE
INSTRUCTION MANUAL
1
23
4
5
6
7
8
9
10
11
12
13
14
15
16

13
Keep the instructions for further use!
BEFORE USE:
nCheck that the product is in accordance with the pre-separator structural drawing
on page 13.
USE OF THE PRE-SEPARATOR
Numbers in the text [in brackets] refer to the numbering of the structural drawing on
page 13.
nOpen the lid [3] of the pre-separator. Check that the foam plastic filter [4] is in
place and the butterfly nut [8] + star washer [7] below the filter are in place.
The butterfly nut is tightened by hand.
nCheck that the dust bag [10] is in place (see dust bag replacement). Make sure
that the filter does not wrinkle the dust bag when the lid [3] is closed.
nBoth ends of the pre-separator suction hose [1] are equipped with hose bushings
[2]. Connect one end to the suction box and the other to the hole in the middle
of the lid [3]. If the suction hose is not long enough to reach the suction box,
or, if an on/off switch on the lid is used to start the central unit, you may use the
actual vacuuming hose as an extension by pushing the handle into the bushing of
pre-separator suction hose [2].
nThe hoses [1 and 13] are not interchangeable. Soot dust remains in the curves
of the vacuuming hose and when the dirt comes off it litters the dust piping and
central unit.
nConnect the vacuuming hose [13] to the hole in the side of the pre-separator.
nStart the central unit.
nUse the metal nozzle [16] of the pre-separator suction hose to vacuum ash and
soot. If necessary, you may connect other nozzles to the end of the metal nozzle.
nAfter use; clean the vacuuming hose [13] by shaking the hose when the central
unit is on. Remove soot from the nozzles. Turn off the central unit. Disconnect
hoses from the pre-separator and store them in a hose holder [15] for further
use.
nEmpty and service the pre-separator after each use.

14
FILTER MAINTENANCE AND DUST BAG REPLACEMENT:
nOpen the lid [3] of the pre-separator and check the cleanliness of the foam plastic
filter [4].
nDetach the filter [4] by opening the butterfly nut [8] and remove star washer [7]
and filter fixing plate [6]. Rinse the filter with lukewarm water. The filter must
be completely dry before it is attached to the lid – remember to place the star
washer between the butterfly nut and filter fixing plate!
nWhen necessary, wash all parts with lukewarm water and neutral washing liquid.
Dry the parts carefully before next use.
nThe dust bag [1]) is removed by pulling the cardboard frame towards the centre
of the container. Remove the dust bag from the container.
nInstallation of a new dust bag; open the folds of the dust bag a little and press
the bag to the suction unit by pressing the cardboard frame. Adjust the dust bag
against the container sides to give enough room for the foam plastic filter [4] in
the middle of the dust bag.
nClose the lid. Store the pre-separator and cleaning equipment in a dry place.
USING THE PRE-SEPARATOR IN SWEEPING OF OIL VESSELS
nMainly follow the use and maintenance instructions given by the oil vessel
manufacturer.
nFollow the main instructions given above for using the pre-separator.
nSwitch off electricity from the oil burner and let the vessel cool off before
sweeping.
nUse pre-separator in all stages of sweeping, because it decreases the amount of
soot dust in the air especially when the sides are scraped.
nUse the metal pipe nozzle [16] for vacuuming vessel soot. Ask from the vessel
manufacturer for other nozzles, which can be used with the pre-separator.
nWe recommend that the dust bag [10] be replaced after every vessel sweeping.
Dry soot dust in the bag absorbs humidity from the air during long storage time
and increases clogging of the dust bag pores.
Keep the instructions for further use!

15
ACCESSORY SALES AND MAINTENANCE
Always use original Allaway parts in your pre-separator. Pre-separator filters
(product number 10810) and dust bags (product number 80690) are sold by well-
equipped Allaway retailers and authorized Allaway repair shops.
If you have any questions concerning the pre-separator or its instruction manual,
please contact us by e-mail: [e-mail].
Keep the instructions for further use!

PL3, FIN-40531 JYVÄSKYLÄ
e-mail: [e-mail]
www.allaway.fi
13154TU0050FI/SE/UK Rev06
