American Standard Copeland T005740 User manual

T005740
COPELAND
Installation
Instructions
M968015
Thank you for selecting American-Standard...the
benchmark of fine quality for over 100 years.
To ensure that your installation proceeds smoothly--
please read these instructions carefully before you begin. Certified to comply with ANSI A112.18.1M
ASSE 1016

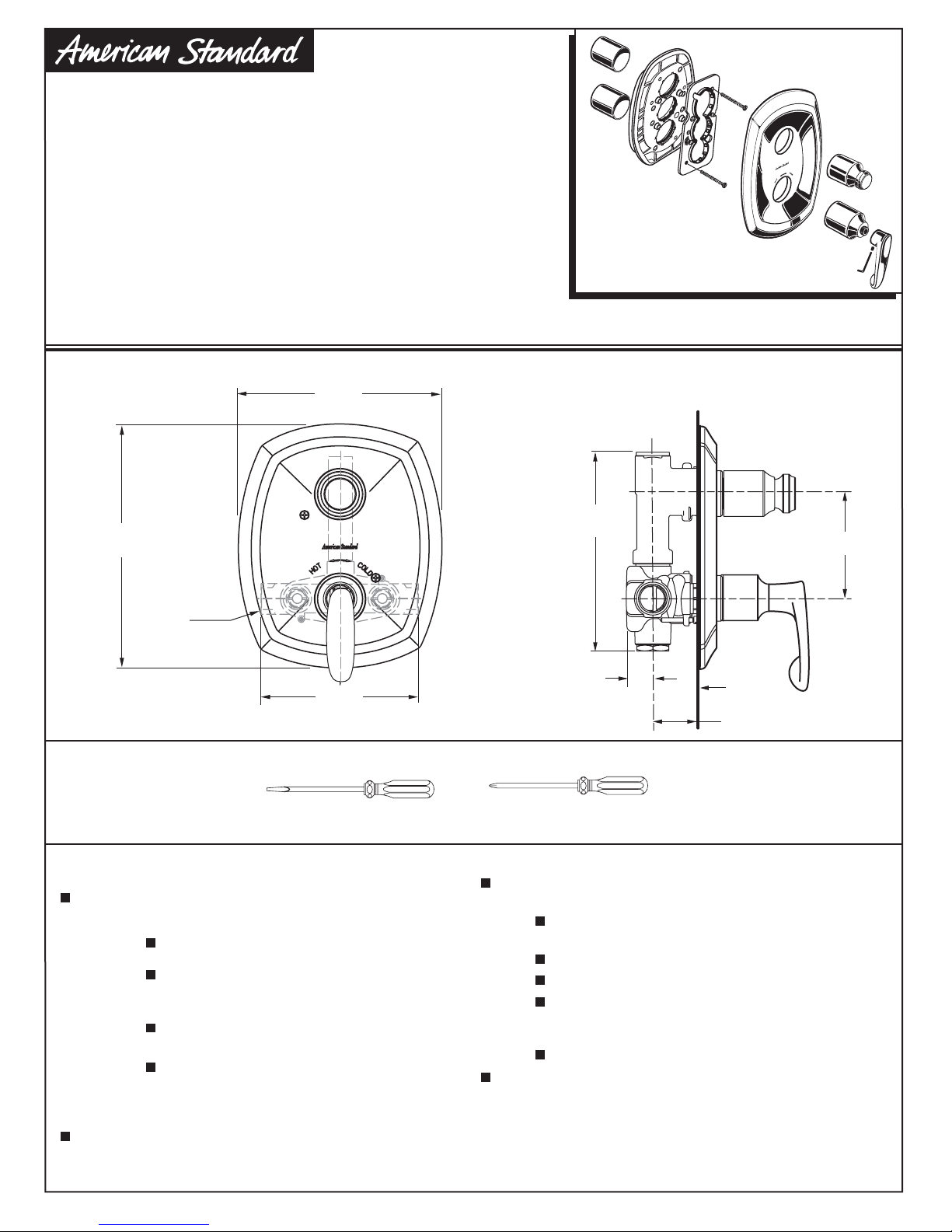

ROUGHING-IN DIMENSIONS
Recommended Tools
Flat Blade Screwdriver Phillips Screwdriver
Remove as much surface dirt and film using clear
water and soft cotton cloth (as described above).
Use any of the following to remove tough surface
film and build-up:
Mild liquid detergents
Clear ammonia free liquid glass cleaners
Non-acidic, non-abrasive gentle liquid or fully
dissolved powder cleansers mixed according to
manufacturers directions.
Non-abrasive liquid polishers
Once clean, rinse faucet again with clear water to
thoroughly remove cleaner or polish and blot dry with
a soft cotton cloth.
To keep your new faucet looking new, please follow
these simple care instructions:
DO: Simply rinse the faucet clean with clear water.
Dry the faucet with a soft cotton cloth.
DO NOT:
Do not use any abrasive cleaners, cloths, or
paper towels.
Do not use any cleaning agents containing
acids, polish abrasives, or harsh cleaners or
soaps.
Regular and routine cleaning will reduce the need for
heavy cleaning and polishing. If heavy cleaning is
required, the following procedures are recommended:
CARE INSTRUCTIONS:
Failure to follow these care instructions may
damage the Faucet's finish.
CENTRAL THERMOSTAT
WITH VOLUME CONTROL
TRIM KIT
186mm
(7-3/8) 100mm
(3-7/8)
170mm
(6-3/4)
220mm
(8-5/8)
48mm to 68mm
(2 to 2-5/8)
150mm
(6)
NOTE: FITTING
MUST BE INSTALLED
WITH VOLUME CONTROL
ON TOP.
R520
1/2" NPT INLETS
or
R540
3/4" NPT INLETS
25mm
(1) FINISHED
WALL

M968015

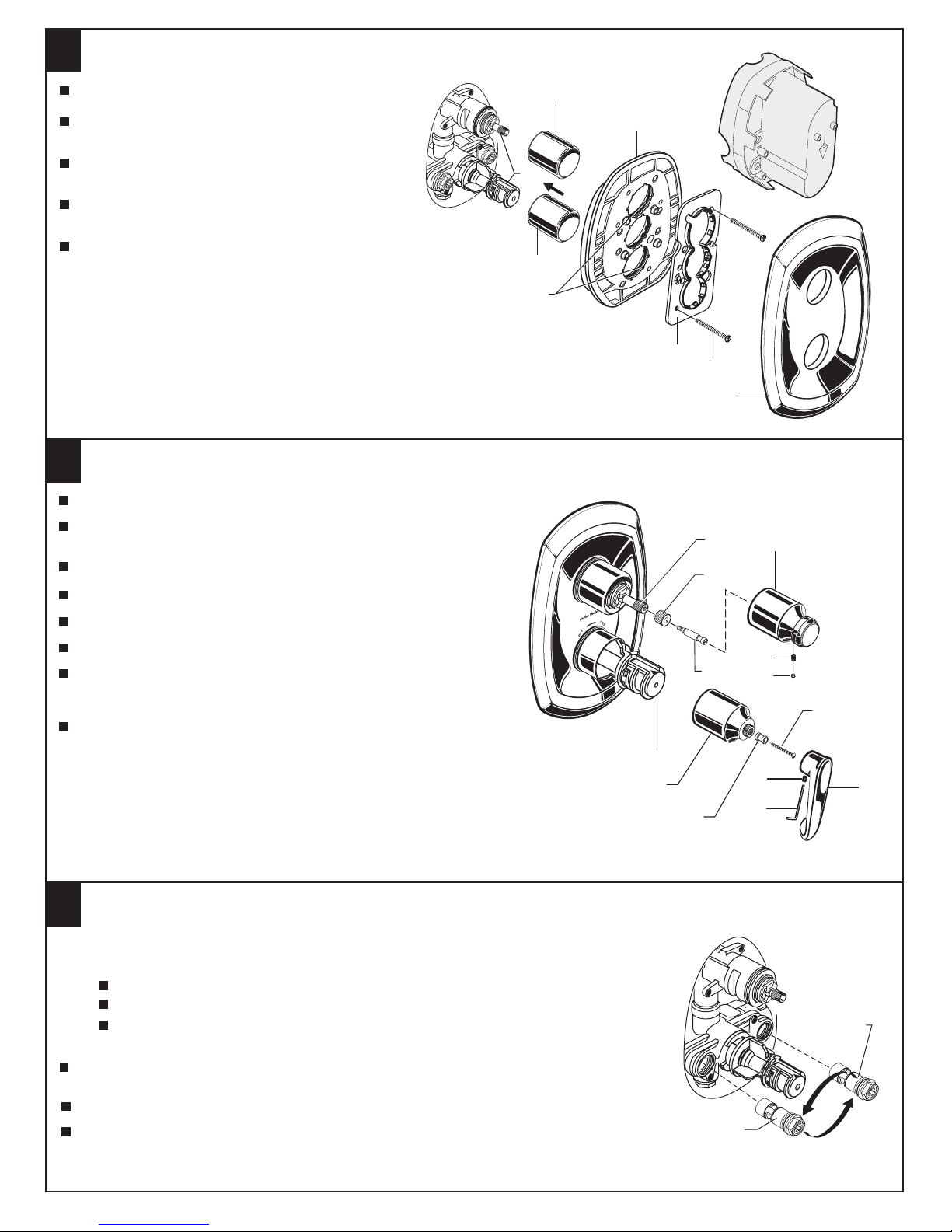

2INSTALL HANDLES
Should the hot and cold water supply pipes have been transposed making
adjustment impossible, proceed as follows:
TRANSPOSED SUPPLY PIPING
OR BACK TO BACK INSTALLATION
3
Remove check stops and re-install them transposed.
Shut off water supply.
Remove handle and rim. (Reverse steps 1 and 2.
CHECK STOP
(RED TO BLUE)
Turn the water supply back on and perform the temperature adjustment in step 4.
Assemble HANDLES and TRIM.
CHECK STOP
(BLUE TO RED)
Important note: RED CHECK STOP is now on the right of the mixer body and the BLUE
CHECK STOP is now on the left.
10
11
13
8
9
Align and install HANDLE BASE (1) onto TEMPERATURE CONTROL KNOB (2).
Install HANDLE ADAPTER (3) onto HANDLE BASE (1) and tighten
with SCREW (4).
Align HANDLE (5) and push onto HANDLE ADAPTER (3).
Tighten SET SCREW (6) in handle with HEX WRENCH (7) SUPPLIED.
Install HANDLE ADAPTER (8) onto VALVE STEM (9).
Install HANDLE SCREW (10) and tighten.
Push VOLUME CONTROL KNOB (11) onto HANDLE ADAPTER (10).
Use HEX WRENCH (7) supplied and tighten SET SCREW (12) to secure
VOLUME CONTROL KNOB (11).
Push in PLUG BUTTON (13).
2
12
1
4
6
3
5
7
TOP
1
Remove PLASTER GUARD (1) if attached.
Push CAPS (2 & 2a) as shown onto CONTROL
VALVES (3).
Push ESCUTCHEON HOLDER (4) with lightly greased
O-RING SEALS (5) over CAPS (2, 2a).
Attach the FIXATION PLATE (7) to the ESCUTCHEON
HOLDER (4) with the two SCREWS (6) provided.
Push ESCUTCHEON (8) flush against finished wall.
1TRIM INSTALLATION
2
2a
1
4
5
6
8
3
7

M968015
6
1
2
35
6
4

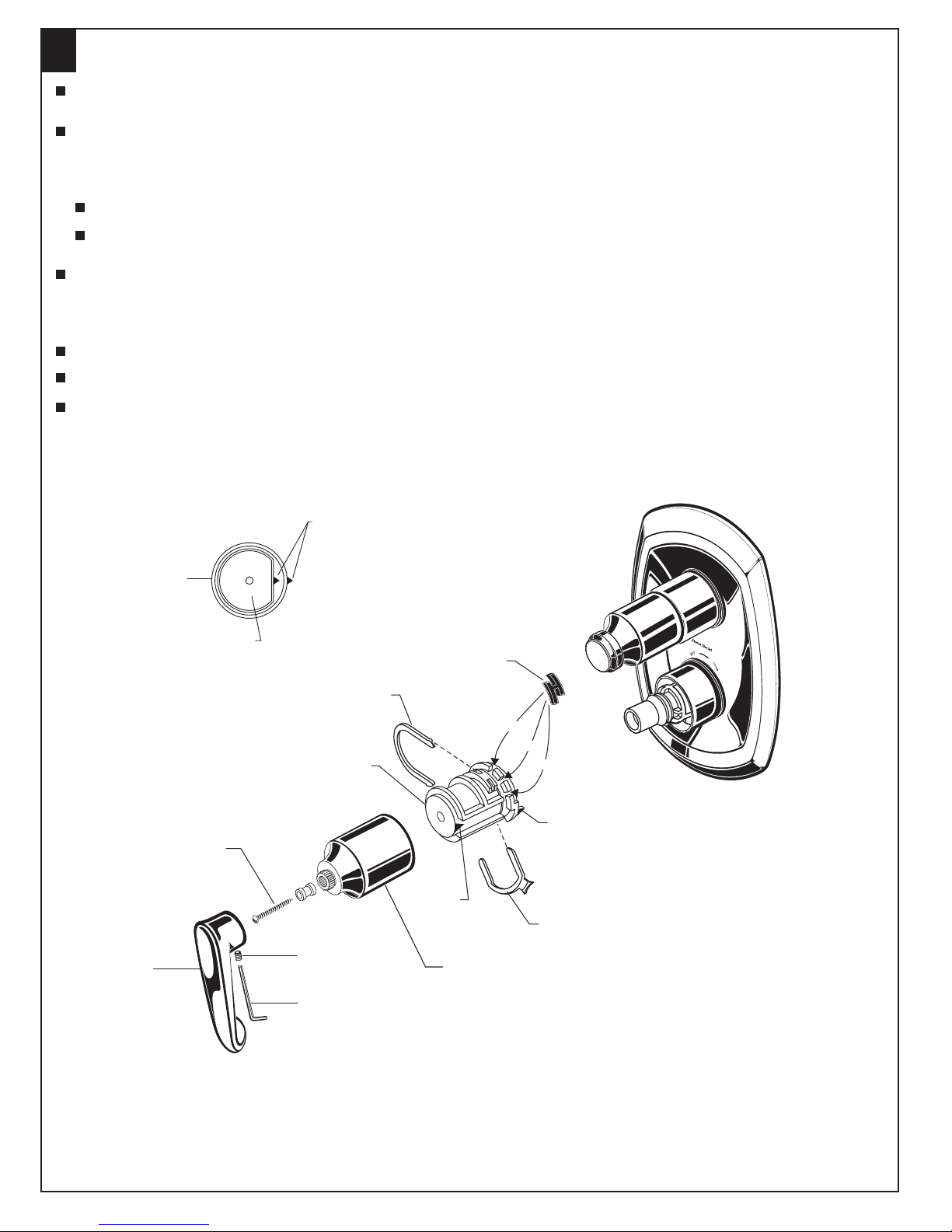

4TEMPERATURE ADJUSTMENT
SET HOT LIMIT STOP
Check that arrow marking B points to the 3 o'clock position. If not, push the BLACK CLAMP on the SECURING RING to
the right, pull off KNOB MOUNT (6) and reinstall KNOB MOUNT (6) with arrow "B" 3 o'clock position. See Figure 1.
For 100˚F adjustment, turn the water supply on. Turn KNOB MOUNT (6) until the spout temperature is 100˚F. Check
that arrow "A" on the KNOB MOUNT (6) still points 3 o'clock position after adjusting the thermostat to 100˚F.
If not, pull out the RED LOCKING DEVICE. Remove KNOB MOUNT (6) by pulling it towards you while standing directly in
front of the valve.
Reinstall the KNOB MOUNT (6) with arrow "A" 3 o'clock position.
The maximum mixed water temperature is set at 109˚F at the factory. This setting can be changed if desired.
Remove the TEMPERATURE LIMIT STOP (H shaped Black Plastic part). Reinstall it at the desired notch as indicated in
the diagram to limit the maximum mixed water temperature to 104˚F or 112˚F.
Reinstall RED LOCKING DEVICE.
See step 2 for HANDLE (3) installation.
Loosen SET SCREW (1) with HEX WRENCH (2). Pull off HANDLE (3). Remove HANDLE SCREW (4) and pull off
HANDLE BASE (5).
ARROW
"A" BLACK
CLAMP
ARROW
"B"
RED LOCKING
DEVICE
TEMPERATURE
LIMIT STOP
ARROWS AT 3 O'CLOCK
POSITION
Figure 1
KNOB MOUNT
112
109
104

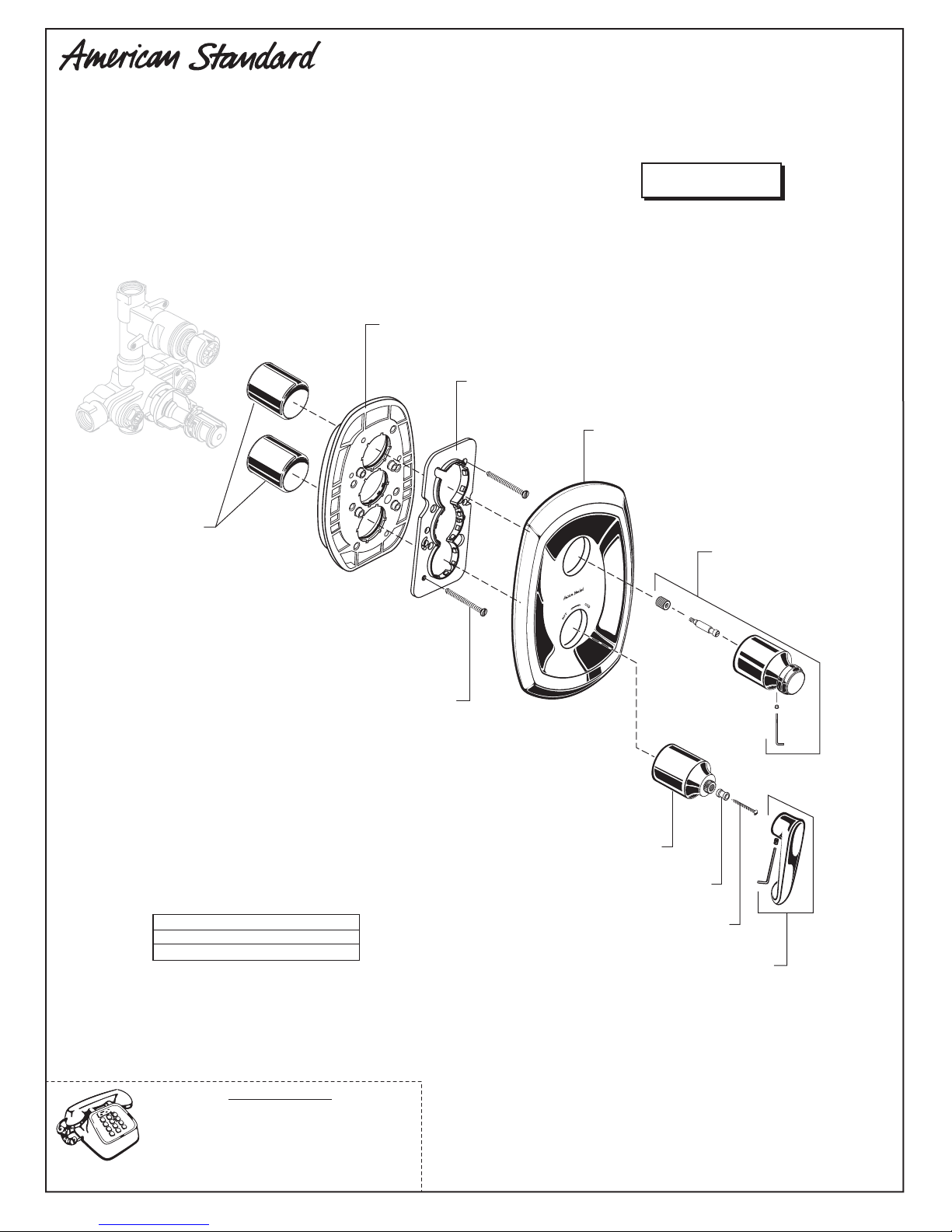

COPELAND
M907595-YYY0A
ESCUTCHEON KIT
M962636-YYY0A
VOLUME CONTROL
HANDLE
M968015
MODEL NUMBER
CHROME
BLACKENED BRONZE (PVD)
SATIN NICKEL (PVD)
002
068
295
Replace the "YYY" with
appropriate finish code
A907090-YYY0A
CAP
M962635-YYY0A
ESCUTCHEON AND SCREWS
CENTRAL THERMOSTAT
WITH VOLUME CONTROL
TRIM KIT
T005.740
For toll-free information and answers to your questions, call:
1-800-442-1902
Weekdays 8:00 a.m. to 6:00 p.m. EST
IN CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)
Weekdays 8:00 a.m. to 7:00 p.m. EST
IN MEXICO 01-800-839-12-00
Product names listed herein are trademarks of American Standard Inc.
© AS America, Inc. 2008
HOT LINE FOR HELP
M962729-YYY0A
HANDLE KIT
M918053-0070A
ADAPTER
M916586-YYY0A
HANDLE BASE
M918349-0070A
SELF TAPPING SCREW
023774-0070A
SCREWS
A924335-0070A
FIXATION PLATE

T005740
COPELAND
Installation
Directives
M968015
Nous vous remercions d'avoir choisi American Standard…
synonyme de qualité supérieure depuis plus de 100 ans.
Pour que l’installation se déroule sans problème,--
Veuillez lire ces directives attentivement avant de commencer. Certifié conforme aux normes ANSI A112.18.1M
ASSE 1016

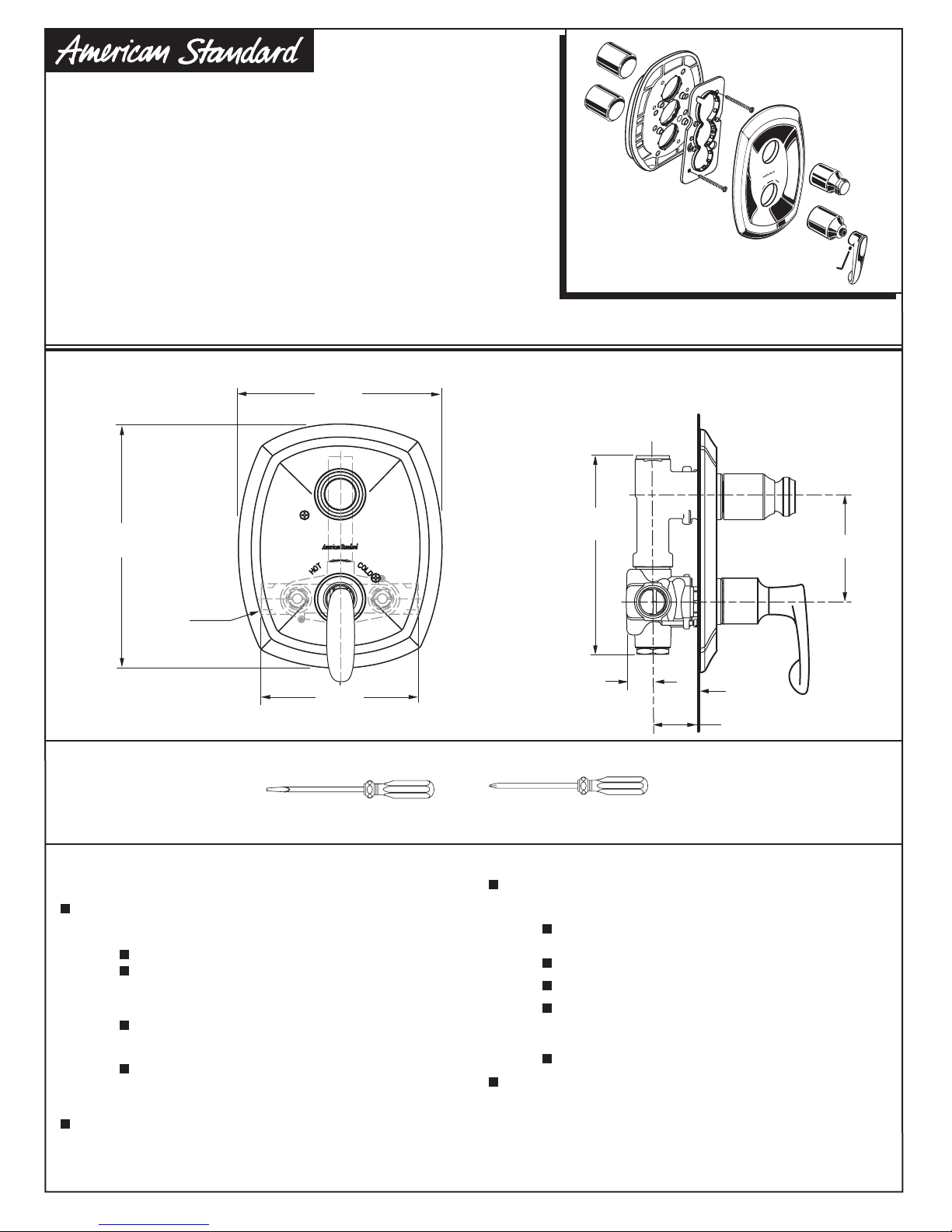

MESURES RELATIVES AUX POINTS DE RACCORDEMENT
Outils recommandés
Tournevis à lame plate Tournevis Phillips
Enlever autant que possible les saletés et la pellicule à l’aide d’eau
claire et d’un chiffon en coton doux (comme décrit préalablement).
Utiliser l’un des suivants pour enlever les films et
les accumulations tenaces :
Détergents liquides doux
Produits de nettoyage pour vitres sans ammoniac
Des liquides doux non acides, non abrasifs ou des produits
de nettoyage en poudre bien dilués mélangés selon les
instructions du fabricant.
Des liquides polisseurs non abrasifs
Lorsqu'il est propre, nettoyer et rincer le robinet avec de l'eau
claire pour bien enlever le produit de nettoyage et éponger avec
un chiffon en coton doux.
Pour conserver l’aspect de neuf de votre robinet, suivez ces
simples instructions d’entretien :
À FAIRE : Simplement rincer le robinet avec de l’eau
propre.
Essuyer le robinet avec un chiffon de coton
doux.
À NE PAS FAIRE :
Ne pas utiliser de produits de nettoyage
abrasifs, du tissu ou des papiers de ménage.
Ne pas utiliser de produits de nettoyage qui
contiennent de l’acide, des agents de
polissage abrasif, des nettoyants ou des savons
rudes.
Un entretien régulier et routinier diminuera le besoin d’un
nettoyage intense et du polissage. En cas de nettoyage intense,
suivre les procédures recommandées.
INSTRUCTIONS D’ENTRETIEN :
Le défaut de suivre ces instructions d'entretien
peut endommager la finition du robinet.
THERMOSTAT CENTRAL
AVEC RÉGLAGE DE DÉVIT
JEU DE GARNITURE
186 mm
(7 3/8) 100 mm
(3 7/8)
170 mm
(6 3/4)
220 mm
(8 5/8)
48 mm à 68 mm
(2 à 2 5/8)
150 mm
(6)
REMARQUE : LE
RACCORDEMENT
DOIT ÊTRE POSÉ
AVEC LE RÉGLAGE
DE DÉBIT SUR LE DESSUS.
R520
ENTRÉES ½ po NPT
ou
R540
ENTRÉES ¾ po NPT
25 mm
(1) MUR
FINI

M968015
11 INSTALLATION DE LA GARNITURE
2INSTALLATION DES POIGNÉES
Si les conduites d’alimentation d’eau chaude et froide ont été inversées rendant
l’ajustement inpossible, procéder comme suit :
CONDUITE D’ALIMENTATION INVERSÉE
OU INSTALLATION DOS À DOS
3
Retirer les butées de vérification et les inverser.
Fermer le robinet d'alimentation.
Retirer la poignée et la bordure. (Inverser les étapes 1 et 2).
BUTÉE DE VÉRIFICATION
(ROUGE À BLEU)
Rouvrir l’alimentation d’eau et exécuter l'ajustement de température décrit à l’étape 4.
Assembler les POIGNÉES et la garniture.
BUTÉE DE VÉRIFICATION
(BLEU À ROUGE)
Remarque importante : La BUTÉE DE VÉRIFICATION ROUGE est maintenant à droite
du mélangeur et la BUTÉE DE VÉRIFICATION BLEUE est maintenant à gauche.
10
11
13
8
9
Aligner et installer la BASE DE LA POIGNÉE (1) sur le BOUTON
DE COMMANDE DE TEMPÉRATURE (2).
Installer l’ADAPTATEUR DE POIGNÉE (3) sur la BASE DE LA POIGNÉE (1)
et serrer avec la VIS (4).
Aligner la POIGNÉE (5) et pousser dans l’ADAPTATEUR
DE LA POIGNÉE (3).
Serrer la VIS DE FIXATION (6) dans la poignée avec la
CLÉ À SIX PANS (7) FOURNIE.
Installer l’ADAPTATEUR DE POIGNÉE (8) sur la tige de la vanne (9).
Installer la VIS DE LA POIGNÉE (10) et serrer.
Pousser le BOUTON DE RÉGLAGE DE DÉBIT (11) sur l’ADAPTATEUR
DE LA POIGNÉE (10).
Utiliser la clé à six pans (7) fournie et serrer la VIS DE FIXATION (12)
pour fixer la POIGNÉE du RÉGLAGE DE DÉBIT (11).
Introduire le BOUCHON (13). 2
12
Enlever les PROTECTIONS DE PLÂTRE (1), si fixées.
Pousser les CAPUCHONS (2 et 2a) comme
illustré sur les VANNES DE RÉGLAGE (3).
1
4
6
3
5
7
2
2a
1
4
5
6
8
3
7
Fixer la PLAQUE DE FIXATION (7) à l’aide
des deux VIS (6) fournies.
Pousser le SUPPORT DE ROSACE (4) sur les
CAPUCHONS (2 et 2a) les JOINTS TORIQUES (5)
doivent être légèrement graissés.
Pousser la ROSACE (8) sur les
CAPUCHONS (2, 2a) et appuyer à ras du mur fini.

M968015
6
1
2
35
6
4

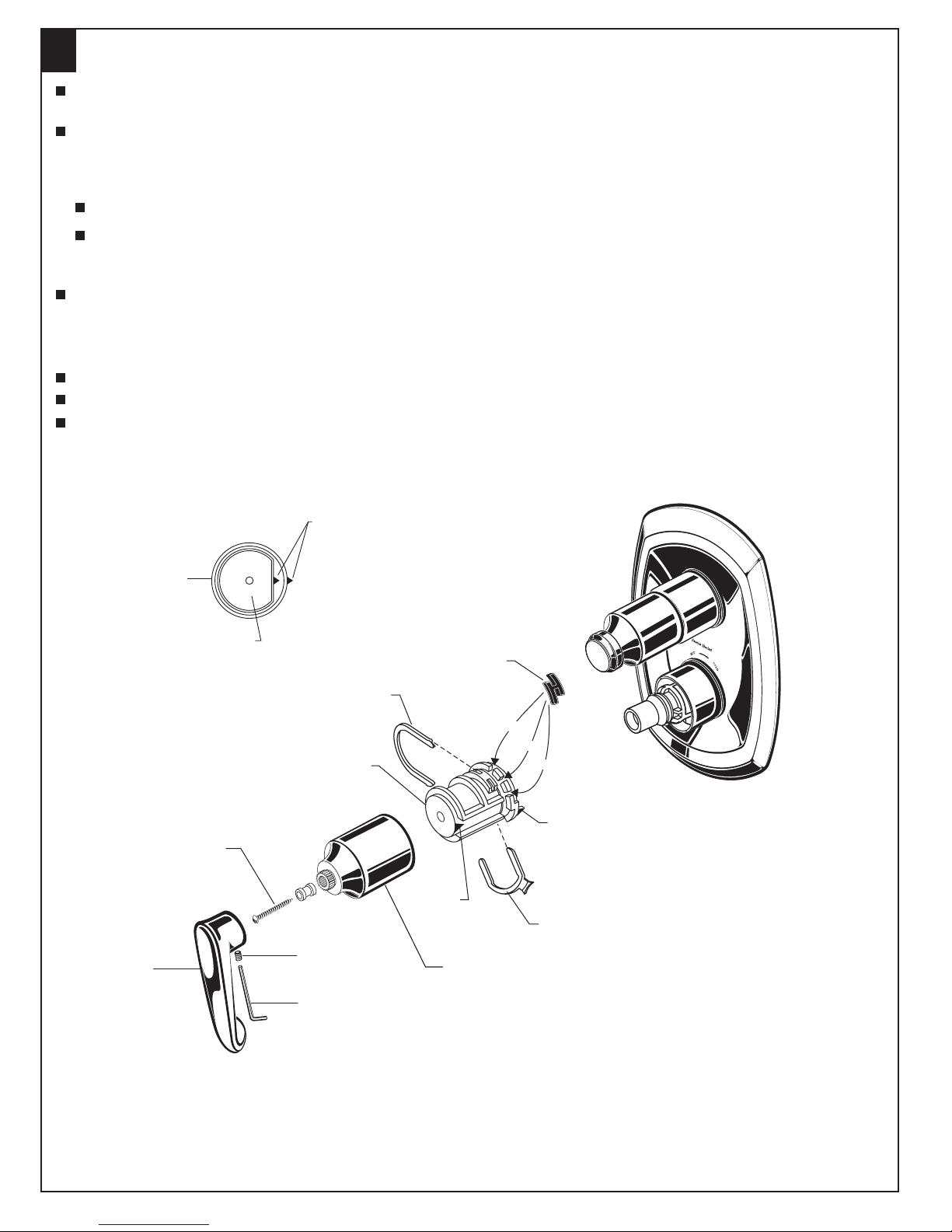

4RÉGLAGE DE LA TEMPÉRATURE
RÉGLAGE DE BUTÉE D'EAU CHAUDE
Vérifier que la flèche indiquant un B pointe vers 3 heures. Dans le cas contraire, pousser la BRIDE NOIRE sur
l’ANNEAU DE FIXATION vers la droite, tirer le SUPPORT DE POIGNÉE (6) et le reposer avec la flèche « B »
pointant vers 3 heures. Voir la figure 1.
Pour ajuster à 100°F, ouvrir l’alimentation d’eau. Tourner le SUPPORT DE POIGNÉE (6) jusqu’à ce que la température
au bec indique 100°F. Vérifier que la flèche indiquant un « A » sur le SUPPORT DE POIGNÉE (6) pointe toujours vers 3
heures une fois le thermostat réglé sur 100°F.
Dans le cas contraire, tirer le DISPOSITIF DE VERROUILLAGE ROUGE. Tirer le SUPPORT DE POIGNÉE (6) vers vous pour
le sortir tout en vous plaçant directement en face de la vanne.
Reposer le SUPPORT DE POIGNÉE (6) avec la flèche « A » à 3 heures.
La température maximale du mélange d’eau est fixé à 109°F en usine. Au besoin, ce réglage peut être modifié.
Retirer la BUTÉE DE LIMITE DE TEMPÉRATURE (pièce en plastique noir en forme de H). La reposer dans
l’encoche voulue comme indiqué sur le schéma afin de limiter la température du mélange de l'eau
à maximum 104°F ou 112°F.
Reposer le DISPOSITIF DE VERROUILLAGE ROUGE.
Vous reporter à l’étape 2 pour l’instalation de la POIGNÉE (3).
Desserrer la VIS DE FIXATION (1) avec une CLÉ À SIX PANS (2). Tirer la POIGNÉE (3). Dévisser les VIS de la POIGNÉE (4)
et sortir la POIGNÉE (5).
FLÈCHE
« A » BRIDE
NOIRE
FLÈCHE
« B »
DISPOSITIF
DE VERROUILLAGE
ROUGE
BUTÉE
DE TEMPÉRATURE
FLÈCHES À 3 HEURES
POSITION
Figure 1
SUPPORT DE POIGNÉE
112
109
104

COPELAND
M907595-YYY0A
ENSEMBLE DE ROSACE
M962636-YYY0A
POIGNÉE DE
RÉGLAGE DE DÉBIT
M968015
NUMÉRO DU MODÈLE
CHROME
BRONZE FUMÉ (PVD)
NICKEL SATINÉ (PVD)
002
068
295
Remplacer les lettres « YYY » par le code
de finition approprié
A907090-YYY0A
CAPUCHON
M962635-YYY0A
ROSACE ET VIS
THERMOSTAT CENTRAL
AVEC RÉGLAGE DE DÉBIT
JEU DE GARNITURE
T005.740
Pour obtenir des renseignements ou une réponse
à vos questions, composez sans frais le :
1-800-442-1902
Jours de la semaine 8 h à 18 h HNE
AU CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)
Jours de la semaine 8 h à 19 h HNE
AU MEXIQUE 01-800-839-12-00
Les noms des produits nommés ci-après sont des marques de
commerce déposées d’American Standard Inc.
© AS America, Inc. 2008
LIGNE D’URGENCE
M962729-YYY0A
TROUSSE DE
LA POIGNÉE
M918053-0070A
ADAPTATEUR
M916586-YYY0A
SOCLE DE POIGNÉE
M918349-0070A
VIS À AUTO-
FILETAGE
A924335-0070A
PLAQUE DE FIXATION
023774-YYY0A
VIS DU SUPPORT À ROSACE

T005740
COPELAND
Instrucciones
de Instalación
M968015
Gracias por elegir American Standard, el referente
de calidad por más de 100 años.
Para asegurarse de que la instalación transcurra
sin inconvenientes lea cuidadosamente estas
instrucciones antes de comenzar. Cumplimiento certificado de la norma ANSI A112.18.1M
ASSE 1016
DIMENSIONES DE INSTALACIÓN
Herramientas recomendadas
Destornillador de punta plana Destornillador Phillips
Quite cuanta suciedad y residuos pueda con agua limpia
y un paño de algodón suave (como se señaló anteriormente).
Use cualquiera de los siguientes elementos para quitar los
residuos y acumulaciones resistentes de la superficie:
Detergentes líquidos suaves.
Limpiadores de vidrio líquidos transparentes sin amoníaco.
Limpiadores suaves, no abrasivos, no ácidos, líquidos o en
polvo completamente disueltos, mezclados según las
instrucciones del fabricante.
Pulidores líquidos no abrasivos.
Una vez limpio, enjuague nuevamente el grifo con agua limpia
para quitar a fondo los restos del limpiador o pasta y séquelo
con un paño de algodón.
Para mantener su grifo como nuevo, siga estas simples
instrucciones de cuidado:
DEBE: Lavar el grifo solo con agua limpia.
Secar el grifo con un paño suave de algodón.
NO DEBE:
Utilizar limpiadores o paños abrasivos ni toallas
de papel.
Utilizar ningún agente de limpieza que contenga
ácidos, pasta abrasiva ni limpiadores o jabones
duros.
La limpieza regular y rutinaria hará menos necesario limpiar y
pulir en forma profunda. Si se requiere una limpieza profunda,
recomendamos los siguientes procedimientos:
INSTRUCCIONES PARA EL CUIDADO:
Si no sigue estas instrucciones para el cuidado
puede dañar el acabado del grifo.
TERMOSTATO CENTRAL
CON CONTROL DE VOLUMEN
JUEGO DE MOLDURA
186mm
(7-3/8) 100mm
(3-7/8)
170mm
(6-3/4)
220mm
(8-5/8)
48mm a 68mm
(2 a 2-5/8)
150mm
(6)
NOTA: LOS ACCESORIOS
DEBEN INSTALARSE CON
EL CONTROL DE VOLUMEN
EN LA PARTE SUPERIOR.
R520
Entradas de 1/2" NPT
o
R540
Entradas de 3/4" NPT
25mm
(1) PARED
TERMINADA

M968015
11 INSTALACIÓN DE LA MOLDURA
2INSTALACIÓN DE MANIJAS
Si las tuberías de suministro de agua caliente y fría se han
transpuesto imposibilitando el ajuste, realice lo siguiente:
TUBERÍA DE SUMINISTRO TRANSPUESTA
O INSTALACIÓN RECÍPROCA
3
Saque los topes de control y vuelva a instalarlos transpuestos.
Cierre el suministro de agua.
Retire la manija y la moldura. (Haga el procedimiento inverso de los pasos 1 y 2).
TOPE DE CONTROL
(ROJO A AZUL)
Abra el suministro de agua y realice el ajuste de temperatura del paso 4.
Monte las MANIJAS y las MOLDURAS.
TOPE DE CONTROL
(AZUL A ROJO)
Nota importante: El TOPE DE CONTROL ROJO ahora está a la derecha del cuerpo
mezclador y el TOPE DE CONTROL AZUL está a la izquierda.
10
11
13
8
9
Alinee e instale la BASE DE LA MANIJA (1) en la PERILLA DE CONTROL
DE TEMPERATURA (2).
Instale el ADAPTADOR DE LA MANIJA (3) en la BASE DE LA
MANIJA (1) y apriete con el TORNILLO (4).
Alinee la MANIJA (5) y presiónela contra el ADAPTADOR DE
LA MANIJA (3).
Apriete el TORNILLO DE AJUSTE (6) de la manija con la LLAVE
HEXAGONAL (7) SUMINISTRADA.
Instale el ADAPTADOR DE LA MANIJA (8) en el VÁSTAGO DE
LA VÁLVULA (9).
Instale el TORNILLO DE LA MANIJA (10) y apriete.
Presione la PERILLA DE CONTROL DE VOLUMEN (11) en el
ADAPTADOR DE MANIJA (10). Use la LLAVE HEXAGONAL (7)
suministrada y apriete el TORNILLO DE AJUSTE (12) para asegurar la
PERILLA DE CONTROL DE VOLUMEN (11).
Presione el BOTÓN DEL TAPÓN (13).
2
12
1
4
6
3
5
7
TOP
2
2a
1
4
5
6
8
3
7
Retire el PROTECTOR DE YESO (1) si se incluye.
Presione las TAPAS (2 & 2a) como se muestra
sobre las VÁLVULAS DE CONTROL (3).
Coloar la base de la placa (4) con los empaques
de anillo O-ring (5) ligeramente enqrasados sobre
las (2, 2a) tapas.
Acoplav la base de fijación (7) con la base de la
placa (4) con los (6) tornillos incluidos.
Presione el CHAPETÓN (8) sobre
las TAPAS (2, 2a).

M968015
6
1
2
35
6
4
4AJUSTE DE TEMPERATURA
AJUSTE EL LIMITADOR DE AGUA CALIENTE
Compruebe que la flecha con la marca B apunte a la posición de las 3 en punto. Si no lo hace, presione
la GRAPA NEGRA del ANILLO DE SEGURIDAD hacia la derecha, saque el MONTAJE DE PERILLA (6)
y vuelva a instalarla con la flecha "B" en la posición de las 3 en punto. Vea la Figura 1.
Para el ajuste de 100˚F (38 ˚C), abra el suministro del agua. Gire el MONTAJE DE PERILLA (6) hasta que la temperatura
del pico sea de 100˚F. Compruebe que la flecha “A” en el MONTAJE DE LA PERILLA (6) apunta a posición de las 3 en
punto luego de ajustar el termostato a 100˚F.
Si no lo hace, saque el DISPOSITIVO DE BLOQUEO ROJO. Quite el MONTAJE DE LA PERILLA (6) jalándola hacia usted
mientras permanece de pie justo frente a la válvula.
Vuelva a instalar el MONTAJE DE PERILLA (6) con la flecha "A" en la posición de las 3 en punto.
La temperatura de agua mezclada máxima está establecida de fábrica en 109˚F. Este ajuste puede modificarse.
Saque el LIMITADOR DE TEMPERATURA (la parte plástica negra con forma de H). Vuelva a instalarlo en
la muesca deseada como se indica en el diagrama para limitar la temperatura de agua mezclada máxima
a 104˚F o 112˚F.
Vuelva a instalar el DISPOSITIVO DE BLOQUEO ROJO.
Consulte el paso 2 para la instalación de la MANIJA (3).
Afloje el TORNILLO DE AJUSTE (1) con la LLAVE HEXAGONAL (2). Saque la MANIJA (3). Retire el
TORNILLO DE LA MANIJA (4) y saque la BASE DE LA MANIJA (5).
FLECHA
"A" GRAPA
NEGRA
FLECHA
"B"
DISPOSITIVO DE BLOQUEO
ROJO
LIMITADOR DE
TEMPERATURA
LAS FLECHAS PUESTAS A LAS
3 EN PUNTO
Figura 1
MONTAJE DE PERILLA
112
109
104

COPELAND
M907595-YYY0A
JUEGO DEL CHAPETÓN
M962636-YYY0A
MANIJA DE CONTROL
DE VOLUMEN
M968015
NÚMERO DE MODELO
CROMO
BRONCE ENNEGRECIDO (PVD)
NÍQUEL SATINADO (PVD)
002
068
295
Reemplace las "YYY" con el código
de acabado correspondiente
A907090-YYY0A
TAPA
M962635-YYY0A
CHAPETÓN Y TORNILLOS
TERMOSTATO CENTRAL
CON CONTROL DE VOLUMEN
JUEGO DE MOLDURA
T005.740
Llame sin costo para obtener información y respuestas a sus preguntas:
1-800-442-1902
De lunes a viernes de 8:00 a.m. a 6:00 p.m. hora del este de EE.UU.
EN CANADÁ 1-800-387-0369 (TORONTO 1-905-306-1093)
De lunes a viernes de 8:00 a.m. a 7:00 p.m. hora del este de EE.UU.
EN MÉXICO 01-800-839-12-00
Los nombres de productos que aparecen en este documento son marcas comerciales
de American Standard Inc.
© AS America, Inc. 2008
ASISTENCIA TELEFÓNICA
M962729-YYY0A
JUEGO DE
LA MANIJA
M918053-0070A
ADAPTADOR
M916586-YYY0A
BASE DE LA MANIJA
M918349-0070A
TORNILLO AUTOROSCANTE
023774-0070A
TORNILLOS
A924335-0070A
FIXATION PLATE
