Amerock 703 Series User manual

INSTALLATION INSTRUCTIONS
Ball Bearing Drawer Slides
INSTRUCTIONS D’INSTALLATION
Glissières De Tiroir À Roulement À Bille
INSTRUCCIONES DE INSTALACIÓN
Deslizadores Para Cajones Con
Cojinete De Bola
Series 703 Série 703 Series 703
Please read carefully BEFORE beginning installation.
Be sure all parts listed are included as indicated.
1. (2) Drawer slides
2. (20) #8 x 1/2" Truss head screws
Veuillez lire attentivement les instructions AVANT de com-
mencer l’installation. Assurez-vous que toutes les pièces
répertoriées sur cette fiche sont incluses dans l’emballage.
1. 2 glissières de tiroir
2. 20 vis à tête bombée n°8 de 12,7 mm (½ po)
ANTES de comenzar la instalación, lea estas instrucciones
atentamente. Asegúrese de tener todas las piezas de la
lista, como se indica.
1. (2) deslizadores para cajones
2. (20) tornillos de cabeza segmentada N.º 8, de 1,27 cm
12
Part #
N° de pièce
Pieza N.º
Slide Length
Longueur de la glissière
Largo del deslizador
Slide Travel
Course de la glissière
Desplazamiento del deslizador
A B C D
Loading Capacity Lb(kg)/ pair
Capacité de charge Lb (kg)/paire
Capacidad de carga en libras (kg)/par
C70316 16
(406.4)
16
(406.4)
10.19
(259)
13.98
(355) -13.98 (355)
150
(68)
C70318 18
(457.2)
18
(457.2)
10.19
(259)
15.24
(387)
13.98
(355)
16.50
(319)
150*
(68)*
C70320 20
(508.0)
20
(508.0)
11.46
(291)
17.75
(451)
13.98
(355)
17.75
(451)
150
(68)
C70322 22
(558.8)
22
(558.8)
11.46
(291)
19.02
(483)
17.75
(451)
20.29
(515)
150
(68)
C70324 24
(609.6)
24
(609.6)
10.19
(259)
20.28
(515)
17.75
(451)
21.54
(547)
127.5
(57.8)
*Load rating based on 18" length.
* La charge est basée sur une longueur de 18 po (45,7 cm)
*Carga máxima basada en 45,7 cm de largo.
INCHES (mm)
Pouces (mm)
Pulgadas (mm)
INCHES
Pouces
Pulgadas
(mm)
Cabinet member
Élément d’armoire
Miembro del gabinete
Drawer member
Élément de tiroir
Miembero del cajón
Ball retainer
Les cages de retenue
Retenedor de bola
Slide Travel
Course de la glissière
Desplazamiento del deslizador
Slide Length
Longueur de la glissière
Largo del deslizador
Dia. 0.17" x 0.37" (4,3 mm x 9,5 mm) [4]
Dia. 0.17" (4,3 mm) [4]
6.42" (163,0 mm)
1.38" (35,0 mm)
1.18" (30,0 mm)
C
D
1.38" (35,0 mm)
0.63" (16,0 mm)
Slide Length
Longueur de la glissière
Largo del deslizador
Dia. 0.25" (6,4 mm) [4]
Dia. 0.18" x 0.41" (4,5 mm x 10,5 mm) [4]
6.42" (163 mm)
A
B

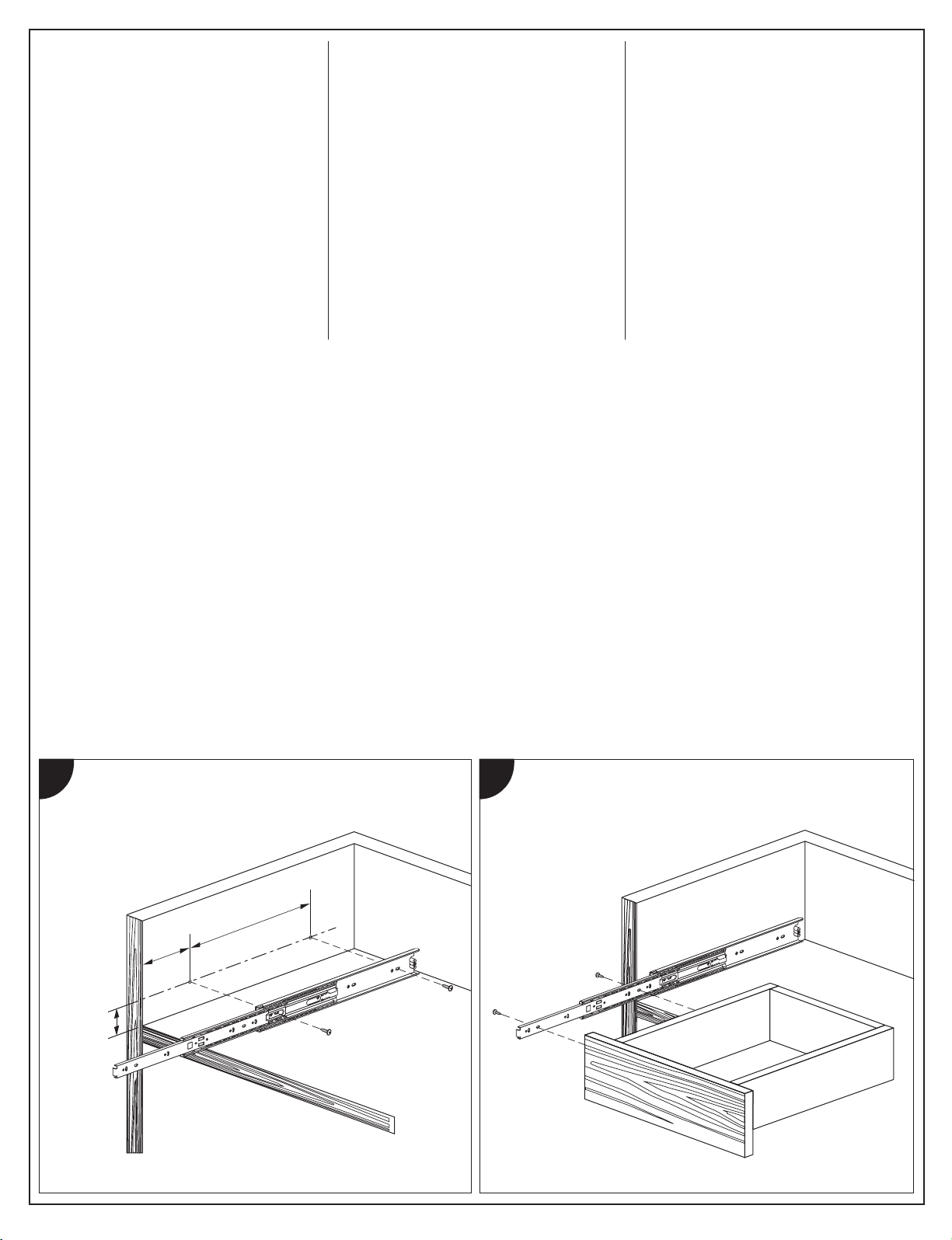

1. Extend slide fully and install cabinet member using
#8 x 1/2" truss head screws according to Fig. 1.
Be sure slides are level and parallel.
2. Mount drawer member to drawer using #8 x 1/2" truss
head screws according to Fig. 2. Be sure that drawer is
mounted evenly. Do not tighten screws completely.
3. Cycle drawer to ensure proper fit and alignment. Slides
should operate smoothly and quietly. Adjust and tighten
screws completely. Use more screws if necessary to
complete installation.
1. Déployez complètement la glissière et fixez un élément
d’armoire (grand) en utilisant les vis à tête bombée n°8 de
1/2 po (12,7 mm), tel qu’illustré à la fig. 1. Assurez-vous
que les glissières sont de niveau et parallèles.
2. Montez l’élément de tiroir (petit) sur le tiroir en utilisant
des vis à tête bombée n°8, tel qu’illustré à la fig. 2.
Assurez-vous que le tiroir est de niveau. Ne serrez pas
complètement les vis.
3. Ouvrez et fermez le tiroir plusieurs fois pour vous
assurer que l’alignement et le fonctionnement sont
corrects. Les glissières doivent coulisser sans à-coup et
doucement. Ajustez et serrez les vis à fond. Au besoin,
utilisez d’autres vis pour achever le montage.
1. Extienda completamente la guía e instale el miembro
(grande) del gabinete, utilizando tornillos de cabeza
segmentada N.º 8, de 1,27 cm, según la Figura 1.
Asegúrese de que los deslizadores estén nivelados
y paralelos.
2. Monte en el cajón el miembro (pequeño) del cajón,
utilizando tornillos de cabeza segmentada N.º 8, de 1,27
cm, según la Figura 2. Asegúrese de que el cajón esté
montado de manera uniforme. No ajuste los tornillos
completamente.
3. Mueva el cajón para asegurarse de que encaje
correctamente y de que esté alineado. El cajón debe
deslizarse con suavidad y silenciosamente sobre los
deslizadores. Ajuste los tornillos completamente. Si
es necesario para completar la instalación, utilice
más tornillos.
SUP-91650
FIG.
1
FIG.
2
AMEROCK • 29 E. Stephenson Street • Freeport, IL • 61032 • 800 435 6959 • www.amerock.com
1.063" Minimum
(27 mm
Minimum/Mínimo)
1.97"
(50 mm)
B -1.97"
(B - 50 mm)
