Amisco M656480155 User manual

1
M656480155 / Revision: 3, 25-08-2016 G.L.
ZOOM TABLE BASE (top not included)
BASE DE TABLE ZOOM (dessus non-inclus)
50522
Thank you for choosing an Amisco product
Merci d’avoir choisi un produit Amisco
www.amisco.com
1 800 361-6360
Ne contactez
pas le magasin,
ne retournez pas
votre produit
Do not
contact or return
your product to
the store
Problèmes ou information?
Problems or information?
Amisco product number/Numéro du produit Amisco
Contact us within 30 days from your
purchase date. Monday to Friday, from
8:30 a.m. to 12 p.m., 1 p.m. to 4:30 p.m.
(Eastern standard time). Keep handy
your proof of purchase and the Amisco
product number when calling.
Contactez-nous dans les 30 jours suivant
votre achat. Du lundi au vendredi, de 8h30
à 12h00, 13h00 à 16h30 (heure de l’Est). Ayez
sous la main votre preuve d’achat et le nu-
méro de produit Amisco au moment d’ap-
peler.
IMPORTANT Dealer or installer: Leave all documents to the consumer.
Détaillant ou installateur: Laissez tous les documents au consommateur.
Consumer: Keep this document and the warranty sheet with your proof of purchase for reference.
Consommateur: Conservez ce document et la feuille de garantie avec votre preuve d’achat pour référence.
PARTS LIST / LISTE DES PIÈCES
1Base frame 1
Cadre de la base
2Leg 2
Patte
3Hardware bag 1
Sac de quincaillerie
ITEM DESCRIPTION QTY
1) Insert glides Eunder legs 2. In order to protect certain floor coverings, we
suggest you to use self-adhesive felts under legs.
Insérer les glisseurs Esous les pattes 2. Afin de protéger certains revêtement
de plancher, nous suggérons d’utiliser des feutres autocollants sous les pattes.
ITEM DESCRIPTION QTY
2
E
HARDWARE LIST / LISTE DE LA QUINCAILLERIE
A
B
D
Bolt 8
Boulon
Glide 4
Glisseur
Wood screw 32
Vis à bois
Acorn nut 4
Écrou acorn
40 MM X 1/4-20NC
3/4” X #10
1/4-20NC
C
Bolt 4
Boulon
E
7/8” X 1/4-20NC
IMPORTANT: In order to prevent any damage to
this product, DO NOT USE ANY POWER TOOL to
assemble it.Assemble this product by hand.
IMPORTANT: Afin de prévenir tout dommage à ce produit,
NE PAS UTILISER D’ OUTILS ÉLECTRIQUES pour son
assemblage. Assembler ce produit manuellement.
TWO (2) PEOPLE ARE REQUIRED TO ASSEM-
BLE THIS PRODUCT.
LIST OF TOOLS REQUIRED :
- A phillips screwdriver.
-An allen key 5/32” (included).
-A 7/16” wrench.
DEUX (2) PERSONNES SONT REQUISES
POUR ASSEMBLER CE PRODUIT.
LISTE DES OUTILS NÉCESSAIRES :
-Un tournevis étoile.
-Une clé allen 5/32” (incluse).
-Une clé 7/16”.

2
Periodically inspect your table and tighten all screws, nuts and bolts. Failure to follow the basic safety
and maintenance instructions listed here may cause product damage or injuries.
Inspectez périodiquement votre table et resserrer les vis, écrous et boulons. Le non respect des
quelques règles de sécurité et de maintenance énumérées ici peut occasionner des dommages au
produit ou des blessures.
WARNINGWARNING
WARNINGWARNING
WARNING SAFETY INSTRUCTIONSSAFETY INSTRUCTIONS
SAFETY INSTRUCTIONSSAFETY INSTRUCTIONS
SAFETY INSTRUCTIONS
!
1
C
1

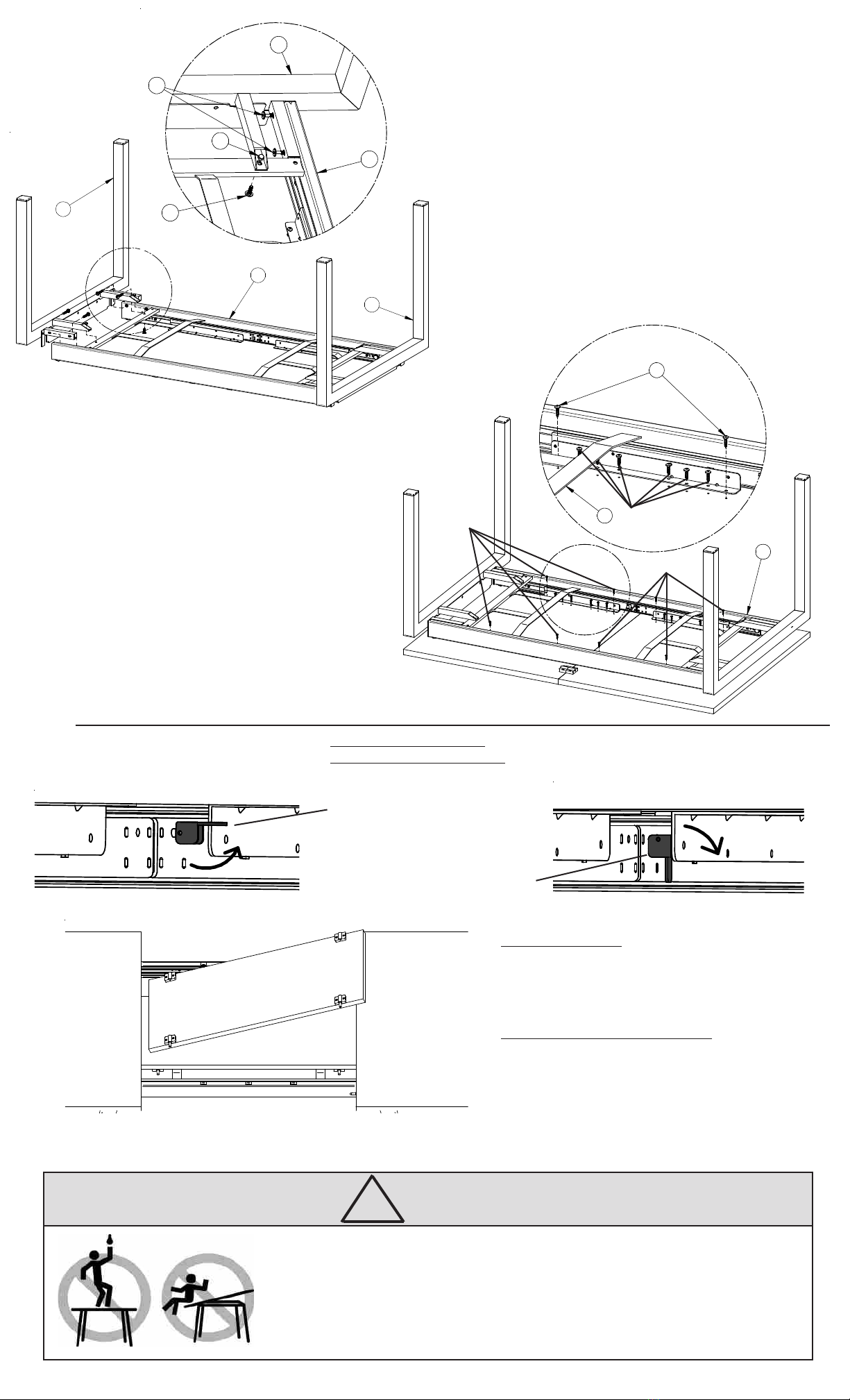

Étape 7 Step
Étape 8 Step
Étape 9 Step
Storage of table leaves.
To store them,remove both leaves. Put the first leaf with the plastic
levelers facing down, finished side up. Put the second leaf with the
plastic levellers facing up, finished side down. We suggest putting
a cloth between the two leaves to protect their finished sides .
Rangement des extensions dans la table.
Pour les ranger, enlever les 2 extensions. Mettre la première ex-
tension avec les niveleurs de plastique vers le bas, côté fini vers le
haut. Mettre la deuxième extension avec les niveleurs de plastique
vers le haut, côté fini vers le bas. Nous suggérons de mettre un linge
entre les deux extensions afin de protéger les côtés finis.
Openingandclosingthetable.
Ouverture et fermeture de la table.
To open the table, unlock the rails on each side
of the table.
Pour ouvrir la table, débarrer les coulisses de
chaque côté de la table.
To keep the table closed, lock the rails on each
side of the table.
Pour maintenir la table fermée, barrer les cou-
lisses de chaque côté de la table.
1
2
2
1
2
A
B
D
2) Put the base frame 1 upside down. Insert a leg 2between the two sides of the
base frame 1, at one end, and lightly tighten the leg 2and the side of the base
frame 1 with bolts A .
Placer le cadre de la base 1 à l’envers sur une surface stable. Insérer une patte 2
entre les côtés du cadre de la base 1, à un bout, et visser légèrement ensemble la
patte 2 et le côté du cadre de la base 1avec les boulons A.
3) Lightly tighten the leg 2to the frame cross table 1with bolts Band nuts D.
Visser légèrement ensemble la patte 2à la traverse du cadre de la table 1avec
les boulons Bet les écrous D.
4) Push leg 2 against base frame 1and firmly tighten all bolts A, Band Dnuts.
Pousser la patte 2 contre la base 1et visser fermement tous les boulons A, B
et écrous D .
5) Repeat the step 2, 3 and 4 to the other end.
Répéter l’étape 2 , 3 et 4 pour l’autre bout.
6) Put the table top upside down on a large blanket to protect its finished surface.
Put the base frame 1on the table top. Center base frame and align rail holes with
pre-drilled holes in the table top.
Placer le dessus de table à l’envers sur une grande couverture pour protéger son
côté fini. Mettre le cadre de la base 1sur le dessus de table. Centrer le cadre et
aligner les trous des coulisses avec les trous prépercés dans le dessus de table.
7) Lightly tighten the base frame 1to the table top using screws C, starting at one
end of the table, then tighten the screws C.
Visser légèrement le cadre de la base 1 au dessus de table à l’aide des vis C en
commençant par un bout de la table, puis resserrer les vis C .
8) Repeat line 4 at the other end of the table.
Répeter la ligne 4 pour l’autre bout de la table.
9) Screw the rest of the screws C.
Visser le reste des vis C.
