| Tecshow Stratus 1000
STRATUS 1000
Professional fog machine
USER MANUAL / MANUAL DE USUARIO
PLEASE READ THE INSTRUCTIONS CAREFULLY BEFORE USE
POR FAVOR LEA LAS INSTRUCCIÓNES ANTES DE USAR
P. 2
Tecshow Stratus 1000 |
Stratus 1000
Professional fog machine - Wireless control
Stratus 1000 is a high performance fog machine
with an output of 10,000 cubic feet per minute,
providing easy operation and a low warm up time
of 3 minutes. Its tank has a capacity of 1 liter (35.2
Oz.) and it can be controlled with a wireless remote
control. Stratus 1000 is ideal for mobile applica-
tions and social events.
-" &Ɯ 1&,+0
Output
• Smoke output: 10,000 cubic feet per minute
• Warm up time: 3 minutes
• Tank: 1 lt./ 35.2 Oz.
• Liquid consumption: 77 ml/min / 2.7 oz/min
Control
• Operational modes: Stand alone, Wired remote
control and Wireless remote control
Physical
• Dimensions: 297x225.4x214.9 mm. /
11.7x8.9x8.5 in.
• Weight: 2.4 Kg. / 5.28 Lbs.
1. OVERVIEW
English version
P. 3
| Tecshow Stratus 1000
English version
2. BEFORE YOU BEGIN
%10+ )2!"!
• Stratus 1000
• FC-M Wired Remote Control
• FC-W Wireless Remote
• Warranty Card
+- (&+$+01/2 1&,+0
Carefully unpack the product immediately and
check the container to make sure all the parts are in
the package and are in good condition.
)&*0
If the box or the contents (the product and included
accessories) appear damaged from shipping, or
show signs of mishandling, notify the carrier imme-
diately, not Ampro. Failure to report damage to the
carrier immediately may invalidate your claim. In
addition, keep the box and contents for inspection.
For other issues, such as missing components or
parts, damage not related to shipping, or concealed
!*$"ǾƜ)" )&*4&1%*-/,4&1%&+ǜ!60,#
delivery.
"51,+3"+1&,+0
1—512 A range of values.
50/60 A set of values.
"11&+$0 A menu option.
"+2ʴ"11&+$0 A sequence of menu options.
ʳ+1"/ʴA button.
6*,)0
/&1& )&+01))1&,+Ǿ ,+Ɯ$2/1&,+Ǿ,/,-"/-
tion information. Not following these instruc-
tions may make the product not work, cause dam-
age to the product, or cause harm to the operator.
*-,/1+1&+01))1&,+,/ ,+Ɯ$2/1&,+
information. The product may not function
correctly if this information is not used.
Useful information.
#"16,1"0
These notes include important information about
the mounting, usage, and maintenance of this prod-
uct; read before using the product.
• Always connect the product to a grounded
circuit to avoid the risk of electrocution.
• Always disconnect the product from the power
source before cleaning or replacing the fuse.
• Make sure the power cord is not crimped or
damaged.
• Never disconnect the product from power by
pulling or tugging on the cord.
• If mounting the product overhead, always se-
cure to a fastening device using a safety cable.
• ("02/"1%"/"/"+,Ɲ**)"*1"/&)0
close to the product when operating.
• Do not touch the product’s housing when oper-
ating because it may be very hot.
• ,+,1*,2+11%"-/,!2 1,+Ɲ**)"
surface (linoleum, carpet, wood, paper, carton,
plastic, etc.).
• The product’s nozzle is very hot during oper-
1&,++!&1/"*&+0%,1#,/),+$1&*"ƞ"/
operation has stopped.
• The fog exits the nozzle at a very high temper-
12/"ǽ""-*&+&*2*!&01+ ",#ǛǽǚƞțǗ*Ȝ
from the nozzle to the nearest object.
• Do not use the product as a space heater.
• ,+,1!/&+(,/ ,*"&+ ,+1 14&1%1%"#,$Ɲ2-
id. If you do, call your local emergency service
(911 in the US) for help.
• Do not add perfume, alcohol, gasoline, or any
,1%"/Ɲ**)"01,1%"#,$Ɲ2&!ǽ
• Always make sure that the voltage of
the outlet to which you are connecting the
P. 4
Tecshow Stratus 1000 | English version
product is within the range stated on the decal
or rear panel of the product.
• The product is for indoor use only! (IP20) To
-/"3"+1/&0(,#Ɯ/",/0%, (Ǿ!,+,1"5-,0"1%"
product to rain or moisture.
• Always install the product in a location with
adequate ventilation, at least 20 in (50 cm) from
adjacent surfaces.
• Be sure that no ventilation slots on the prod-
uct’s housing are blocked.
• Never connect the product to a dimmer or
rheostat.
• Make sure to replace the fuse with another of
the same type and rating.
• Never carry the product from the power cord
or any moving part. Always use the hanging/
mounting bracket.
• The maximum ambient temperature (Ta) is 104
°F (40 °C). Do not operate the product at higher
temperatures.
• In the event of a serious operating problem,
stop using the product immediately.
• Never try to repair the product. Repairs carried
out by unskilled people can lead to damage or
malfunction. Contact the nearest authorized
technical assistance center.
• This product is not intended for permanent
installation.
• 0",+)641"/Ȓ0"!#,$Ɲ2&!ǽ
• Drain the tank before transporting or storing
the product.
• To eliminate unnecessary wear and improve its
lifespan, during periods of non-use completely
disconnect the product from power via breaker
or by unplugging it.
Keep this User Manual for future use. If you
sell the product to another user, be sure to
give this document to the next owner.
ț,$)"+"/2/1Ȝ400-" &Ɯ ))6
developed by Chauvet to clean your Stratus
1000. Make sure you use FCQ regularly, no
longer than 90 days between cleanings, to increase
the life of your fogger.
P. 5
| Tecshow Stratus 1000
English version

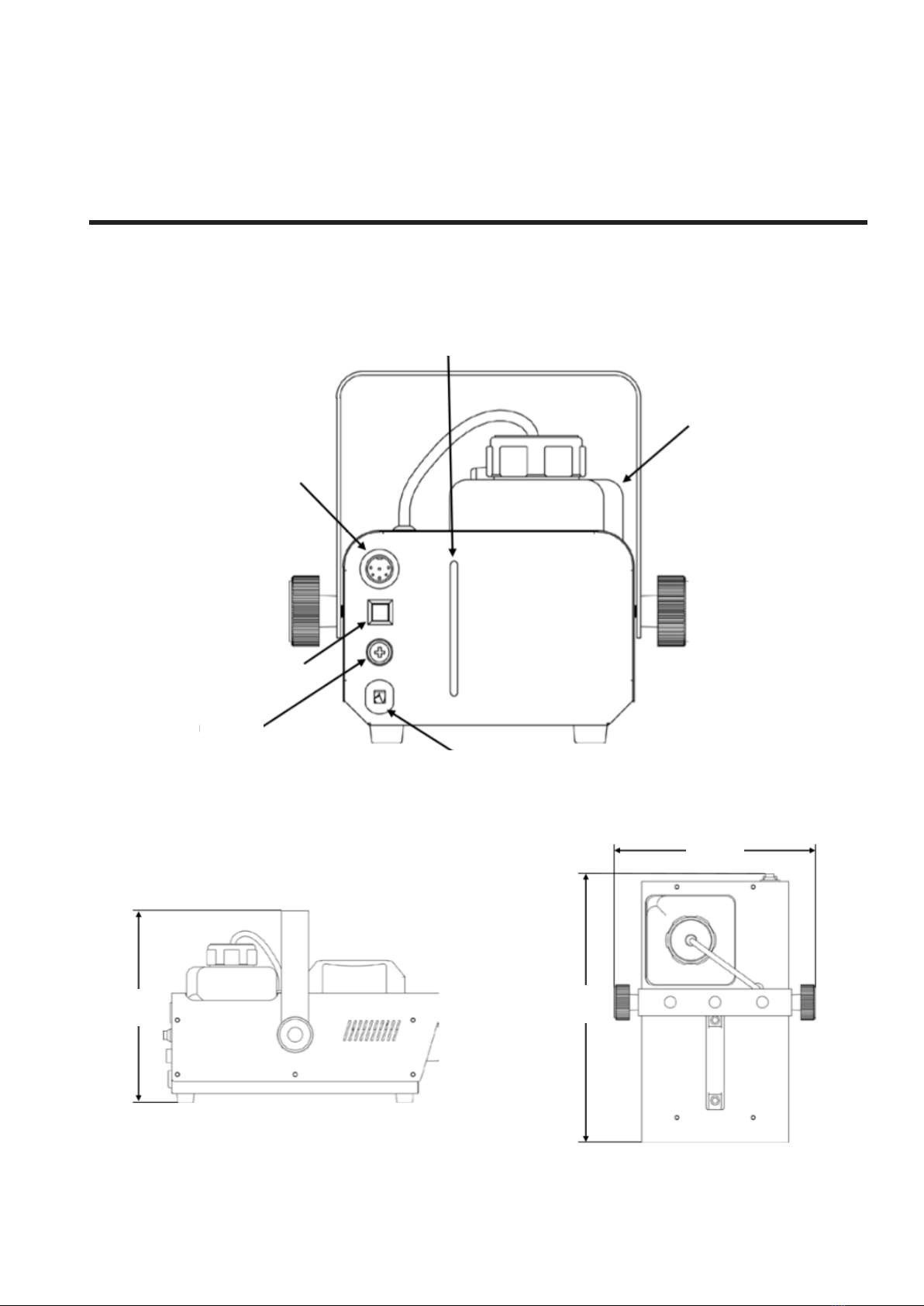

3. INTRODUCTION
3"/3&"4
&*"+0&,+0
(+")&"4
Remote Connector
Manual-Fog Button
Fuse Holder
Power Cord
Fog Fluid
Tanck
Fluid Level
Indicator
8.2 in
208 mm
11.9 in
301 mm
8.9 in
225 mm
P. 6
Tecshow Stratus 1000 |
Ǚǽ
,4"/
To determine the product’s power requirements
(circuit breaker, power outlet, and wiring), use the
2//"+13)2")&01"!,+1%")")ƛ&5"!1,1%"-/,!-
2 1ȉ0 (-+")Ǿ,//"#"/1,1%"-/,!2 1ȉ00-" &Ɯ-
cations chart. The listed current rating indicates
the product’s average current draw under normal
conditions.
• Always connect the product to a protected
circuit (circuit breaker or fuse). Make sure the
product has an appropriate electrical ground to
3,&!1%"/&0(,#")" 1/, 21&,+,/Ɯ/"ǽ
• To eliminate unnecessary wear and improve its
lifespan, during periods of non-use completely
disconnect the product from power via breaker
or by unplugging it.
Never connect the product to a rheostat (variable
resistor) or dimmer circuit, even if the rheostat or
dimmer channel serves only as a 0 to 100% switch.
20""-) "*"+1
1. Disconnect the product from power.
2. Twist the fuse holder cap counterclockwise to
loosen the fuse holder and pull straight out.
3. Remove the blown fuse.
4. Replace with a fuse of the same type and rating.
5. Screw the fuse holder cap back in place and
reconnect power.
• Disconnect the product from power before re-
placing the fuse.
• Always replace a blown fuse with another of the
same type and rating.
,2+1&+$
Before mounting the product, read and follow the
safety recommendations indicated in the Safety
Notes.
/&"+11&,+
This product may not be tilted. This product should
only be mounted/used on a level surface.
&$$&+$
• Before deciding on a location, always make
sure there is easy access to the product for
*&+1"++ "+!Ɲ2&!/"-)"+&0%*"+1ǽ
• Make sure that the structure or surface onto
which you are mounting the product can sup-
port the product’s weight (see the Technical
-" &Ɯ 1&,+0Ȝǽ
• When mounting the product overhead, always
use a safety cable. Mount the product securely
to a rigging point, such as an elevated platform
or a truss.
• When rigging the product onto a truss, you
should use a mounting clamp of appropriate
weight capacity. The bracket has 13-mm holes,
which are appropriate for this purpose.
• %"/2"/#""1)0,0"/3"0Ɲ,,/02--,/10
and allow for surface mounting. When mount-
&+$1%"-/,!2 1,+1%"Ɲ,,/Ǿ*("02/"1%11%"
product and cables are away from people and
vehicles.
,2+1&+$&$/*
Safety
Cable
Bracket Adjustment Knob
Mounting
Clamp
Mounting
Bracket
Nozzle
English version
P. 7
| Tecshow Stratus 1000
ǚǽ
"*,1",/+2)-"/1&,+
The Stratus 1000 can be operated manually, or with
the included wired manual remote control (FC-M).
The Manual button is located on the rear of the
unit. See the product Overview. Additionally, the
product can be operated with the included wireless
remote (FC-W) or the optional wired timer control-
ler (FC-T).
&/"!+2)"*,1",+1/,)țȒȜ
1. Plug in the fog machine to power.
2. Plug in the wired manual remote control to the
Remote Connector socket on the back of the
fog machine. (See the product Overview.)
3. Wait for the READY indicator LED to light up,
indicating the Stratus 1000 is heated enough to
produce fog.
4. Press and hold the <FOG> button on the wired
manual remote control.
5. Release the button to stop the fog output.
Ȓ+2)"*,1",+1/,)3"/3&"4
While operating the Stratus 1000, make sure there
&0!".21"#,$Ɲ2&!&+1%"* %&+"1,-/"3"+1
-2*-+!%"1"/!*$"ǽ%"+1%"#,$Ɲ2&!)"3")
• The Stratus 1000 unit may start producing fog
&+1"/*&11"+1)61,)),4#,/Ɲ2&!/"%"1&+$ƞ"/
period of continuous fog output. This is a normal
occurrence.
• The duration of manual fog output is based on
the capability of the fog machine.
&/")"00"*,1"țȒȜ
The FC-W wireless remote allows the user to trigger
1%"1/120ǖǕǕǕ1,-/,!2 "#,$#/,*2-1,ǖǕǕƞ
away. No extra receiver is required, as the product
has an internal receiver for the wireless remote.
1. Plug in the fog machine to power.
2. Allow the Stratus 1000 up to 3-4 minutes to
heat up.
3. Press and hold the <1> button on the wireless
remote.
4. Release the button to stop the fog output.
Ȓ&/")"00"*,1"3"/3&"4
• Ensure the FC-W has an unobstructed view of the
product for maximum performance.
• The <2>, <3>, and <4> buttons are reserved for
future use.
" ,*"0),4Ǿ0&*-)6!!*,/"#,$Ɲ2&!1, ,+1&+2"
using the Stratus 1000.
English version
P. 8
Tecshow Stratus 1000 |
&/"!&*"/,+1/,))"/țȒȜ"12-
The FC-T wired timer controller allows you to auto-
matically trigger fog output by setting interval and
duration times. LED indicator lights display the ma-
chine and controller’s current state. Rotary knobs
set interval time, output, and duration time, while
manual and continuous buttons allow overriding
control.
1. Plug in the fog machine to power.
2. Plug in the wired timer controller to the Manual
Remote Connector socket on the back of the
fog machine. (See the product Overview.)
3. Allow the Stratus 1000 three to four minutes to
heat up before continuing.
Ȓ&/"!&*"/,+1/,))"/3"/3&"4
&/"!&*"/,+1/,))"/țȒȜ-"/1&,+
The FC-T wired timer controller has three modes of
operation: timer, continuous, and manual.
&*"/,!"
To trigger the Stratus 1000 with the timer function,
follow the instructions below:
1. Set the desired output level with the OUTPUT
knob.
2. Set the INTERVAL and DURATION knobs to the
desired positions.
• The INTERVAL knob sets the amount of time
in between bursts of fog.
• The DURATION knob sets the length of time
that the fog machine will run during the
burst.
3. Press the <TIMER ON/OFF> latching button. The
LED indicator above the button will light up.
The timer will now run as set by the INTERVAL,
DURATION, and OUTPUT knobs.
4. Press the <TIMER ON/OFF> button again to turn
,ƛ1%"1&*"/ǽ
The <MANUAL> button will override the timer.
,+1&+2,20,!"
To trigger the Stratus 1000 to continuously output
fog, follow the instructions below:
1. Set the desired output level with the OUTPUT
knob.
2. Press the <CONTINUOUS> latching button. The
LED indicator above the button will light up.
The fog machine outputs fog until the <CONTIN-
UOUS> button is pressed again.
3. Press the <CONTINUOUS> button again to stop
the fog output.
DO NOT run the product in Continuous mode for
longer than 15 minutes. Continuous mode must be
followed by an equal amount of time without output
(For example: follow 8 minutes of Continuous opera-
tion with 8 minutes of no output). DO NOT trigger the
product to output fog during that time.
• In order for Continuous mode to run uninter-
rupted, without the Hurricane 1000 stopping to
reheat, set the OUTPUT knob no higher than 7.
At Output levels above 7, the fogger will cycle
through intermittent bursts of fog during its
reheating program.
• The duration of Continuous fog output is based
on the capacity of the tank.
• )2&! ,+02*-1&,+4&))"0&$+&Ɯ +1)6&+ /"0"!
during Continuous mode.
Uninterrupted Continuous
Mode at Output 7
English version
P. 9
| Tecshow Stratus 1000
6. TECHNICAL INFORMATION
,$$"/&+1"++ "
,+,1)),41%"#,$$"/1," ,*" ),$$"!ǽƞ"/
every 40 hours of continuous operation, use Am-
pro Fog Cleaner Quart (FCQ) through the system to
prevent the accumulation of particulate matter in
the heating element. The recommended cleaning
procedure is as follows.
1. Unplug the product from power.
2. *-16))#,$Ɲ2&!#/,*1%"* %&+"ǽ
3. Add cleaning solution to the tank.
4. Connect the product to power and allow it to
warm up.
5. Run the unit in a well-ventilated area until the
tank is almost empty. Do not allow the pump to
run dry.
6. "Ɯ))4&1%#,$$"/Ɲ2&!1, ,+1&+2"20&+$1%"
#,$$"/ǽ2+1%"* %&+"/&"Ɲ61, )"/+6
remaining cleaning solution from the pump and
heater.
,,1,-"/1"1%"* %&+"4&1%,21Ɲ2&!1+6
time.
,$)"+"/2/1țȜ400-" &Ɯ ))6!"3"),-"!
by Ampro to clean your Stratus 1000. Make sure you
use FCQ regularly, no longer than 90 days between
cleanings, to increase the life of your product.
1,/$"
Before storing the fogger, run FCQ through the sys-
tem as described in the cleaning procedure above;
however, only follow steps 1 through 5. ,+,1/"Ɯ))
1%"1+(4&1%#,$Ɲ2&!,/&+$1%"#,$$"/ǽ Cleaning
the system prior to storage will help prevent any
particles from condensing inside the pump or heat-
er while not in use.
Test-run your Stratus 1000 on a monthly basis to
achieve the best performance.
English version
P. 1 0
Tecshow Stratus 1000 |
7. GENERAL TROUBLESHOOTING
#6,201&))"5-"/&"+ "-/,)"*0ƞ"/1/6&+$1%"
solutions presented here, contact AMPRO Technical
Support.
"0&$++!-/,!2 10-" &Ɯ 1&,+0/"02'" 11,
%+$"4&1%,21-/&,/+,1& "ǽ
6*-1,* ,00&)"20" ,00&)" 1&,+
No output or short output
&+"), ($",/&/&+Ɲ2&!)&+"
("02/"1%"/"&0Ɲ2&!&+1%"1+(
2/+#,$* %&+"Ǚǚʍ1,Ɲ11"+,21
1%"2)"+!)),41%"#,$Ɲ2&!
1,Ɲ,4-/,-"/)6
2/+,ƛ1%"-/,!2 1#,/ǚ0" ,+!0Ǿ
and then turn it back on. Repeat
as necessary.
,1"ǿƞ"/*,/"1%+ǖǕ1-
tempts, contact Customer Service.
+ ,//" 1Ɲ2&!
Clean thoroughly with AMPRO
FCQ. For full instructions, see
,$$"/&+1"++ "ǽ"Ɯ))4&1%
41"/Ȓ0"!#,$Ɲ2&!ǽ
,,21-21,/0-&11&+$Ɲ2&!
+ ,//" 1Ɲ2&!
Clean thoroughly with AMPRO
FCQ. For full instructions, see
,$$"/&+1"++ "ǽ"Ɯ))4&1%
41"/Ȓ0"!#,$Ɲ2&!ǽ
Blocked pipes Contact Customer Service
Failing part Contact Customer Service
Fuse keeps blowing
Excessive load on the circuit
Make sure that the total load does
not exceed 80% of the breaker or
fuse nominal current
Short circuit along the power lines Check the power lines and power
cords
Product does not power up
No energy on power outlet Check power outlet
Change to another outlet
Loose or damaged power cord Check the power cord
Blown fuse Replace blown fuse with a good
one of the same type and rating
Internal problem Send product for repair
Product stops pumping/ Loud
noise
Low/NO Fluid "Ɯ))-/,!2 14&1%Ɲ2&!
English version
P. 11
| Tecshow Stratus 1000
Stratus 1000
Máquina de humo profesional - Control inalámbrico
Stratus 1000 es una máquina de humo profesional
de alto desempeño con una salida de 10,000 pies
cúbicos por minuto, fácil de operar y con un tiem-
po de precalentado de 3 minutos. Su tanque tiene
una capacidad de 1 litro y como punto saliente trae
incluido un control wireless para manejar el equipo
sin ataduras. Stratus 1000 es ideal para aplica-
ciones móviles y eventos sociales.
0-" &Ɯ &,+"0
Salida
• Salida de humo: 10,000 pies cúbicos por minuto
• Tiempo de calentamiento: 3 minutos
• Tanque: 1 lt. / 35.2 Oz.
• Consumo de líquido: 77 ml/min / 2.7 oz/min
Control
• Modos de operación: Stand alone, Control re-
moto con cable y control remoto inalámbrico
Físico
• Dimensiones: 297x225.4x214.9 mm. /
11.7x8.9x8.5 pulg.
• Peso: 2.4 Kg. / 5.28 Lbs.
ǖǽ
Versión Español
P. 12
Tecshow Stratus 1000 |
2. ANTES DE COMENZAR
,+1"+&!,
• Stratus 1000
• Control remoto con cable
• Control remoto inalámbrico
• Tarjeta de garantía
+01/2 &,+"0)/&/")-/,!2 1,
/")".2&-, ,+ 2&!!,63"/&Ɯ.2".2"1,!0
las piezas se encuentren presentes y en buen estado.
" )*,0
En caso de que el contenido (productos y/o ac-
cesorios) no funcionase correctamente como
consecuencia de un envío defectuoso, póngase
en contacto con el distribuidor de inmediato. El in-
cumplimiento de esta obligación, puede invalidar la
garantía del producto. A su vez, procure conservar
el embalaje original para su inspección.
Por otras incidencias, como piezas o componentes
faltantes o daños ocultos o no relacionados con el
envío, presente un reclamo con AMPRO dentro de
los 7 días de entrega.
"#"/"+ &0!")1"51,
1—512 Rango de valores.
50/60 Rango de valores.
'201"0 Opción de menú.
"+ůʴ'201"0 Una secuencia de opciones de
menú.
ʳ+1"/ʴUn botón.
ģ*,),0
+#,/* &Ń+!"#2+ &,+*&"+1,Ǿ ,+Ɯ$2/-
ción o instalación primordial. Hacer caso o-
miso de estas instrucciones puede provocar averías
en el producto o daños en el usuario.
+#,/* &Ń+!"#2+ &,+*&"+1,Ǿ ,+Ɯ$2/-
ción o instalación importante. Es posible que
el producto no funcione correctamente si se omite
esta información.
Información útil.
+01/2 &,+"0!"0"$2/&!!
Lea atentamente el manual antes de utilizar
el equipo, ya que contiene información im-
portante sobre el funcionamiento, la instalación y
el mantenimiento del equipo.
• Procure la conexión a tierra del equipo para
evitar el riesgo de descarga eléctrica.
• Desconecte el equipo del suministro eléctrico
antes de realizar cualquier tarea de mante-
nimiento.
• "/&Ɯ.2".2"") )"!")&*"+1 &Ń++,0"
encuentre cortado o dañado.
• Utilice el cable desde el enchufe. Nunca tire del
cable para desconectar la unidad.
• En caso de instalar el equipo en altura, procure
utilizar un cable de seguridad.
• Mantenga el equipo alejado de materiales in-
Ɲ*)"0,))*0"5-2"010ǽ
• Evite entrar en contacto con la cubierta de la
unidad cuando esté en funcionamiento, ya que
podría estar muy caliente.
• 2+ &+01)"")".2&-,0,/"02-"/Ɯ &"0&+-
Ɲ*)"0ț)#,*/0Ǿ*!"/Ǿ--")Ǿ-)ç01& ,Ǿ
cartón, etc.).
• No toque la salida de humo. Mantiene una
temperatura elevada varias horas después de
haberse apagado.
• El humo sale por la boquilla a una temperatura
muy elevada. Mantenga una distancia mínima
de 2 metros entre la salida de humo y otros
objetos.
• No utilice la unidad como fuente de calefacción.
• No beba ni entre en contacto con el líqui-
do de humo. En caso de ingerirlo, llame a un
Versión Español
P. 13
| Tecshow Stratus 1000
médico de inmediato.
• Compruebe que el voltaje utilizado no sea
superior o inferior al indicado en el presente
manual.
• Este equipo se diseñó para uso en interiores
(IP20). Proteja el equipo de la lluvia y la hume-
dad excesiva para reducir el riesgo de descarga
eléctrica o incendio.
• Instale el equipo en ambientes con ventilación
adecuada y mantenga una distancia mínima de
ǚǕ *!",1/,0,'"1,0,02-"/Ɯ &"0ǽ
• Procure no obstruir las ranuras de ventilación
del equipo.
• No conecte la unidad a un dimmer o reóstato.
• Si precisa sustituir el fusible, asegúrese de uti-
lizar uno del mismo tipo y rango.
• Para trasladar la unidad, tómela siempre de
la manija o del soporte de montaje, nunca del
cable o de las piezas móviles.
• No utilice el equipo si la temperatura ambiente
supera los 40°C (104°F).
• Desconecte el equipo de inmediato si observa
un problema grave de funcionamiento.
• El equipo no contiene piezas que puedan ser
reparadas por el usuario. Las reparaciones
/")&7!0-,/-"/0,+0+, )&Ɯ !0-2"!"+
provocar daños irreversibles en el equipo. En
caso de precisar asistencia, póngase en contac-
to con el servicio técnico autorizado.
• La unidad no está diseñada para funcionar de
forma permanente.
• Utilice únicamente el líquido de humo a base de
agua recomendado por AMPRO.
Conserve este manual para futuras referen-
cias. En caso de vender la unidad, procure
entregar esta guía al comprador.
ț,$)"+"/2/1Ȝ#2""0-" ģƜ *"+1"
desarrollado por AMPRO para limpiar su
Stratus 1000. Asegúrese de utilizar su FCQ
con frecuencia. Procure realizar la limpieza del
equipo cada 90 días para prolongar su vida útil.
Versión Español
P. 14
Tecshow Stratus 1000 |
ǘǽ
)-/,!2 1,
&*"+0&,+"0
&01!,/0)
Conector del
control remoto
Botón de emisión
de humo manual
Fusible
Cable de
alimentación
Tanque
Indicador
de nivel de
líquido
8.2 in
208 mm
11.9 in
301 mm
8.9 in
225 mm
Versión Español
P. 15
| Tecshow Stratus 1000
Ǚǽ
)&*"+1 &Ń+
Para determinar los requerimientos de alimenta-
ción (disyuntor, cableado y toma de corriente), ve-
/&Ɯ.2"),03),/"0.2"-/" "+"+")-+")!,/0)
!")".2&-,, ,+02)1")0"0-" &Ɯ &,+"01ć +& 0ǽ
Los detalles de capacidad de corriente indican el
consumo de corriente promedio en condiciones
normales de uso.
• Siempre conecte el producto a un circuito pro-
tegido (con disyuntor o fusible). Asegúrese de
que el equipo cuente con una conexión a tierra
para prevenir el riesgo de descarga eléctrica o
incendio.
• Para prolongar la vida útil del equipo, procure
desconectarlo del suministro eléctrico durante
los periodos de inactividad.
Nunca conecte el equipo a un reostato (resistencia
variable) o a un dimmer aunque funcionen solo como
un conmutador de 0 a 100%.
201&12 &Ń+!")#20&)"
1. Desconecte el equipo del suministro eléctrico.
2. Gire la tapa de portafusibles hacia la izquierda
y retírela.
3. Extraiga el fusible quemado.
4. Coloque un fusible nuevo del mismo tipo y
rango.
5. Vuelva a colocar la tapa y conecte el equipo
• Desconecte el equipo del suministro eléctrico
antes de reemplazar el fusible.
• Si precisa sustituir el fusible, asegúrese de utilizar
uno del mismo tipo y rango.
+01) &Ń+
Antes de realizar el montaje del equipo, lea atenta-
mente las Instrucciones de seguridad.
/&"+1 &Ń+
No se permite inclinar el equipo. Siempre instálelo
0,/"2+02-"/Ɯ &"-)+6"01)"ǽ
,+1'"
• Antes de decidir el punto de instalación, veri-
Ɯ.2".2"0"2+7,+!"#ç &) "0,-/02
mantenimiento y limpieza.
• Procure que la estructura, donde instalará el
equipo, sea segura y pueda soportar el peso del
".2&-,ț3"/0-" &Ɯ &,+"01ć +& 0Ȝǽ
• En caso de montaje en altura, siempre utilice un
)"!"0"$2/&!!ǽ0"$2/"")".2&-,Ɯ/*"-
mente a un punto de instalación como una
plataforma elevada o truss.
• En caso de montar el equipo en un truss, pro-
cure utilizar una abrazadera de montaje con la
capacidad de carga adecuada. El soporte de
*,+1'" 2"+1 ,+,/&Ɯ &,0!"ǖǘ**-/
este propósito.
• Las patas de goma también funcionan como
apoyo en el suelo y facilitan el montaje en
02-"/Ɯ &"ǽ+ 0,!"*,+1/")".2&-,"+")
suelo, procure mantener los cables alejados de
personas y vehículos.
&$/*!"*,+1'"
Perilla de ajuste
Abrazadera
Soporte
de
montaje
Boquilla
Cable de
seguridad
Versión Español
P. 1 6
Tecshow Stratus 1000 | Versión Español
+1"0!"21&)&7/021/120ǖǕǕǕǾ3"/&Ɯ.2".2"%6
)ģ.2&!,02Ɯ &"+1""+")1+.2"-/-/"3"+&/3"/ģ0
en la bomba y el calentador. Si el nivel de líquido
disminuye, simplemente añada más cantidad para
continuar utilizando el equipo.
5. FUNCIONAMIENTO
-"/ &Ń+*+2),3ģ ,+1/,)
/"*,1,
El usuario puede operar su Stratus 1000 de forma
manual o través del control remoto con cable in-
cluido. El botón de emisión de humo manual se en-
cuentra en el panel dorsal de la unidad (descripción
del producto). A su vez, es posible operar el equipo
a través del control remoto inalámbrico incluido o
del temporizador con cable opcional.
,+1/,)/"*,1, ,+ )"
El control remoto con cable le permite al usuario
iniciar y detener la emisión de humo. Funciona de la
misma forma que el botón Manual del panel dorsal
del equipo, con el agregado del indicador LED
READY (preparado).
1. Conecte el equipo al suministro eléctrico.
2. Conecte el control remoto con cable en el panel
dorsal del equipo. (Ver Descripción del producto.)
3. Aguarde a que se encienda el indicador LED
READY. En ese momento el Stratus 1000 habrá
Ɯ+)&7!,")-"/&,!,!" )"+1*&"+1,ǽ
4. Mantenga presionado el botón FOG.
5. Suelte el botón para detener la emisión de
humo.
"0 /&- &Ń+!") ,+1/,)/"*,1, ,+ )"
• Luego de periodos extensos de funcionamiento,
es posible que el Stratus 1000 emita humo de for-
*&+1"/*&1"+1"*&"+1/00"/" )&"+1")Ɲ2&!,ǽ
Se trata de un proceso normal.
• La duración de la emisión de humo manual de-
pende de la capacidad del tanque.
,+1/,)/"*,1,&+)ç*/& ,
El control remoto con cable le permite al usuario
activar la emisión de humo a una distancia máxima
de 30 metros. No requiere de receptores adicio-
nales, ya que el dispositivo cuenta con uno interno.
1. Conecte el equipo al suministro eléctrico.
2. Aguarde 3-4 minutos hasta que el Stratus 1000
complete el periodo de calentamiento.
3. Mantenga presionado el botón 1 para iniciar la
emisión de humo.
4. Suelte el botón para detenerla.
"0 /&- &Ń+!") ,+1/,)/"*,1,&+)ç*/& ,
• Para obtener resultados óptimos, procure apun-
tar el control remoto hacia el equipo sin obstruc-
ciones de por medio.
• Los botones 2, 3 y 4 se mencionarán más adelan-
te en el manual.
P. 17
| Tecshow Stratus 1000
Versión Español
"*-,/&7!,/ ,+ )"
Este dispositivo le permite al usuario activar au-
tomáticamente la emisión de humo con intervalos y
tiempos de duración. El indicador LED señala el es-
tado actual del equipo y el temporizador. Utilice las
-"/&))0-/ ,+Ɯ$2//),0&+1"/3),0Ǿ)"*&0&Ń+!"
humo y la duración; y los botones Manual y Conti-
nuous para el control primario del equipo.
1. Conecte el equipo al suministro eléctrico.
2. Conecte el temporizador con cable en el panel
dorsal del equipo. (Ver Descripción del producto.)
3. Aguarde 3-4 minutos hasta que el Stratus 1000
complete el periodo de calentamiento.
"0 /&- &Ń+!")1"*-,/&7!,/ ,+ )"
"*-,/&7!,/ ,+ )"
El temporizador cuenta con tres modos de funcio-
namiento: timer, continuous y manual.
,!,&*"/
Para activar este modo, siga los pasos descritos a
continuación:
1. ,+Ɯ$2/"")+&3")!"0)&!!"0"!, ,+)
perilla OUTPUT.
2. ,+Ɯ$2/"),0&+1"/3),06)!2/ &Ń+ ,+)0
perillas INTERVAL y DURATION.
• INTERVAL establece la cantidad de tiempo
que habrá entre emisiones de humo.
• DURATION establece la cantidad de tiempo
que durará cada emisión de humo.
3. Presione el botón TIMER ON/OFF. El indicador
LED, ubicado arriba del botón, se encenderá. El
temporizador funcionará de acuerdo a la con-
Ɯ$2/ &Ń+"01)" &!!"&+1"/3),06!2/ &Ń+ǽ
4. Presione nuevamente el botón TIMER ON/OFF
para apagar el temporizador.
El botón MANUAL anula el modo timer.
,!,,+1&+2,20
Para activar este modo, siga los pasos descritos a
continuación:
1. ,+Ɯ$2/"")+&3")!"0)&!!"0"!, ,+)
perilla OUTPUT.
2. Presione el botón CONTINUOUS. El indicador
LED, ubicado arriba del botón, se encenderá.
3. Presione nuevamente el botón CONTINUOUS
para detener la emisión de humo.
No utilice el modo continuous por más de 15 minutos
seguidos. Stratus 1000 necesita descansar la misma
cantidad de tiempo que estuvo en modo continuous.
Es decir, si hubo emisión durante 8 minutos, luego
habrá 8 minutos sin emisión de humo. No ponga en
funcionamiento el equipo durante ese periodo de
tiempo.
• Si desea utilizar este modo de forma prolonga-
da, sin detener el equipo por recalentamiento,
,+Ɯ$2/")-"/&))!"0)&!"+2+3),/&$2),
menor a 7. Un nivel de salida superior a 7 hará
que el equipo funcione en ciclos de emisión inter-
mitente durante el proceso de recalentamiento.
• La duración de la emisión de humo continua
depende de la capacidad del tanque.
• )*,!, ,+1&+2,20&+ /"*"+10&$+&Ɯ 1&3-
mente el consumo de líquido.
Modo continuo e ininter-
rumpido con output 7
P. 18
Tecshow Stratus 1000 | Versión Español
Ǜǽ
&+"*&"+1,0$"+"/)"0
Se recomienda la limpieza regular de la unidad
para evitar la obstrucción de los conductos. Cada
40 horas de uso, se recomienda utilizar el limpiador
FCQ de AMPRO para prevenir la acumulación de
partículas de suciedad en el sistema térmico de la
unidad.
Procedimiento de limpieza sugerido:
1. Desconecte el equipo del suministro eléctrico.
2. Vacíe el tanque de su Stratus 1000.
3. Cárguelo con una solución de limpieza.
4. Conecte la unidad y comience el calentamiento.
5. Ponga en funcionamiento la unidad en un
ambiente bien ventilado hasta que casi vaciar
el tanque. No permita que la bomba funcione
en seco.
6. Vuelva a cargar el tanque con líquido de humo.
Encienda brevemente el equipo para eliminar
cualquier rastro de solución de limpieza de la
bomba y el calentador.
No haga funcionar el equipo sin líquido de humo.
ț,$)"+"/2/1Ȝ#2""0-" ģƜ *"+1"!"-
sarrollado por AMPRO para limpiar su Stratus 1000.
Asegúrese de utilizar su FCQ con frecuencia. Procure
realizar la limpieza del equipo cada 90 días para
prolongar su vida útil.
)* "+*&"+1,
Antes de almacenar su Stratus 1000, coloque FCQ
en el tanque y siga los pasos 1-5 del procedimien-
to de limpieza. No vuelva a recargar el tanque con
líquido de humo si va a almacenar el equipo. Limpiar
el sistema antes de almacenarlo, ayudar a prevenir
la condensación de partículas en el interior de la
bomba y el calentador.
Se recomienda llevar a cabo una prueba de funcio-
namiento una vez al mes para lograr el mejor desem-
peño de su Stratus 1000.
P. 1 9
| Tecshow Stratus 1000
Versión Español
ǜǽ
/,)"* ,0&)" 20 "0,)2 &Ń+
Se interrumpe la/No hay emisión
de humo.
Obstrucción o aire en la tubería
del líquido.
"/&Ɯ.2".2"%6)ģ.2&!,"+")
tanque.
Encienda la unidad a 45° para disi-
-/)2/2'6.2""))ģ.2&!,Ɲ26
correctamente.
Apague la unidad por 5 segundos y
vuelva a encenderla. Repita todas las
veces que sea necesario.
0"/3 &Ń+ǿ Luego de 10 intentos,
contacte al servicio técnico.
Líquido incorrecto.
Utilice FCQ de AMPRO para la lim-
pieza. Para más información, lea las
indicaciones de Limpieza y Mante-
nimiento. Coloque el líquido de humo
recomendado por AMPRO.
No hay emisión de humo o la
máquina arroja líquido.
Líquido incorrecto.
Utilice FCQ de AMPRO para la lim-
pieza. Para más información, lea las
indicaciones de Limpieza y Mante-
nimiento. Coloque el líquido de humo
recomendado por AMPRO.
Conductos obstruidos. Contacte al servicio técnico.
Piezas defectuosas. Contacte al servicio técnico.
El fusible se quema
constantemente.
Carga excesiva en el circuito.
Compruebe que el total de la carga
no exceda el 80% de la corriente
nominal del fusible o disyuntor.
Cortocircuito en la red eléctrica. "/&Ɯ.2"")"01!,!"),0 )"06!"
la red eléctrica.
La unidad no se enciende.
Falla en la toma de corriente. "/&Ɯ.2"")"01!,!")1,*!"
corriente.
Utilice otra toma de corriente.
Cable defectuoso o suelto. "/&Ɯ.2"")"01!,!") )"ǽ
Fusible quemado. Reemplace el fusible por uno del
mismo tipo y rango.
Problema interno. Contacte al servicio técnico.
La unidad emite ruidos ex-
traños/funciona erráticamente.
Falta o nivel bajo de líquido. Cargue líquido de humo en el tanque.
P. 2 0
Tecshow Stratus 1000 | Versión Español
Si no encuentra la solución en esta sección, no in-
tente reparar la unidad por sus medios. Póngase en
contacto con el servicio técnico autorizado.
0"/3 &Ń+ǿ)-/,3""!,/+,02*&/ç/"0-,+0&)&!!-,/),0"//,/"02,*&0&,+"0!")*+2)ǽ
&+#,/* &Ń+!""01"*+2)"01ç02'"1 *&,00&+-/"3&,3&0,ǽ
Table of contents
Languages:
