A+K AstroBeam X110 User manual

A. SUPPLIED MATERIAL, LIEFERUMFANG, EQUIPEMENT FOURNI, MATERIAL SUMINISTRADO, MATERIALE FORNITO, 4
MATERIAL FORNECIDO, VEDLAGT MATERIELL
B. OVERVIEW, ÜBERSICHT, PRESENTATION, VISTA GENERAL, PROSPETTO, VISTA GERAL, OVERSIKT 5
C. SETTING UP PROCEDURE, ANSCHLUSS, INSTALLATION, PROCEDIMIENTO DE CONEXI
Ó N, PROCEDIMENTO DI 6
IMPOSTAZIONE, INSTALAÇÃO, OPPSETT
D. CEILING MOUNT, DECKENMONTAGE, MONTAGE AU PLAFOND, MONTAJE EN EL TECHO, MONTAGGIO A SOFFITTO, 8
MONTAGE DE TETO, TAKMONTERING
E. START - STOP, START - STOP, ALLUMER/ÉTEINDRE, INICIO - PARADA, AVVIO - ARRESTO, LIGAR - DESLIGAR 9
START - STOPP

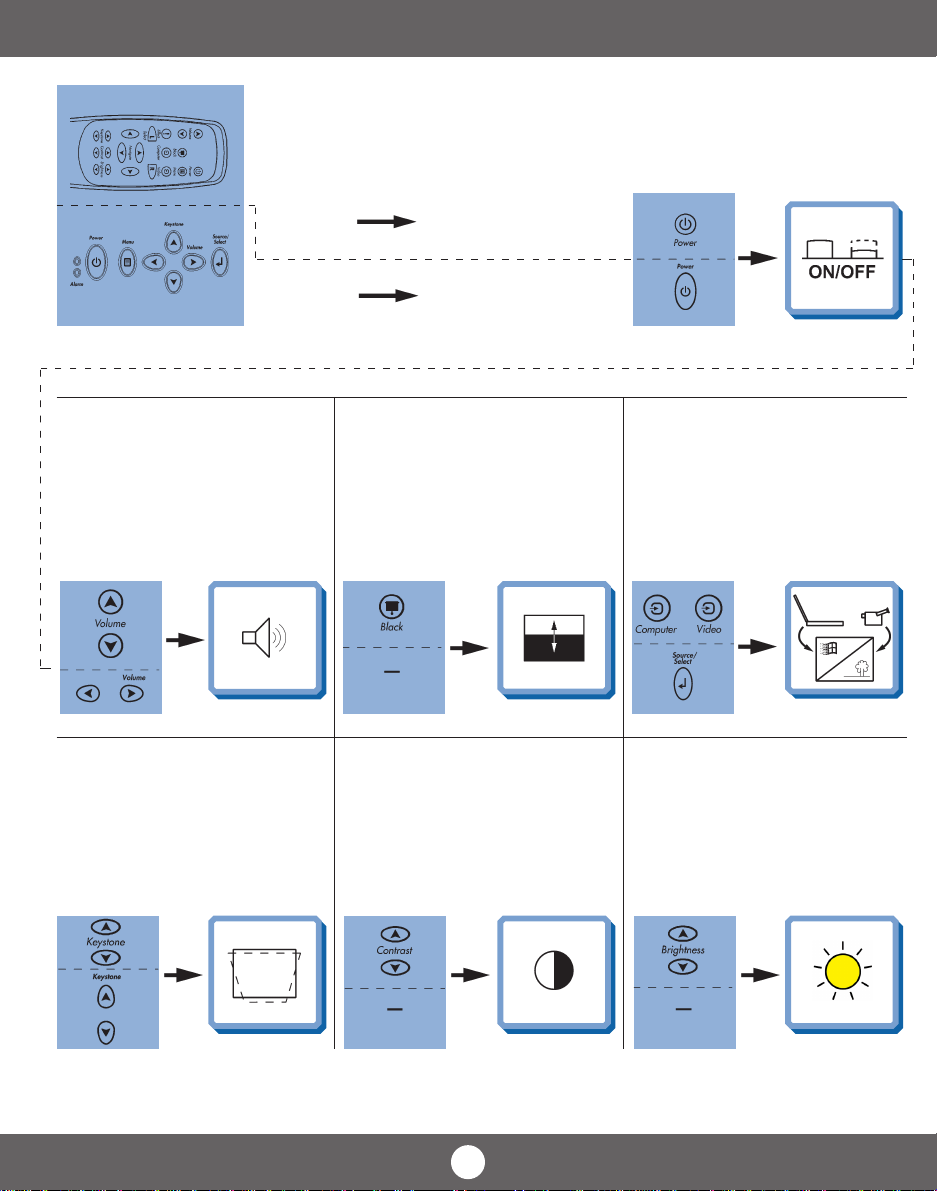

F. IMAGE ADJUSTMENTS,BILDEINSTELLUNGEN, MISE AU POINT DE L’IMAGE, AJUSTE DE LA IMAGEN, REGOLAZIONE 10
DELL’IMMAGINE, AJUSTES DA IMAGEM, JUSTERE BILDET

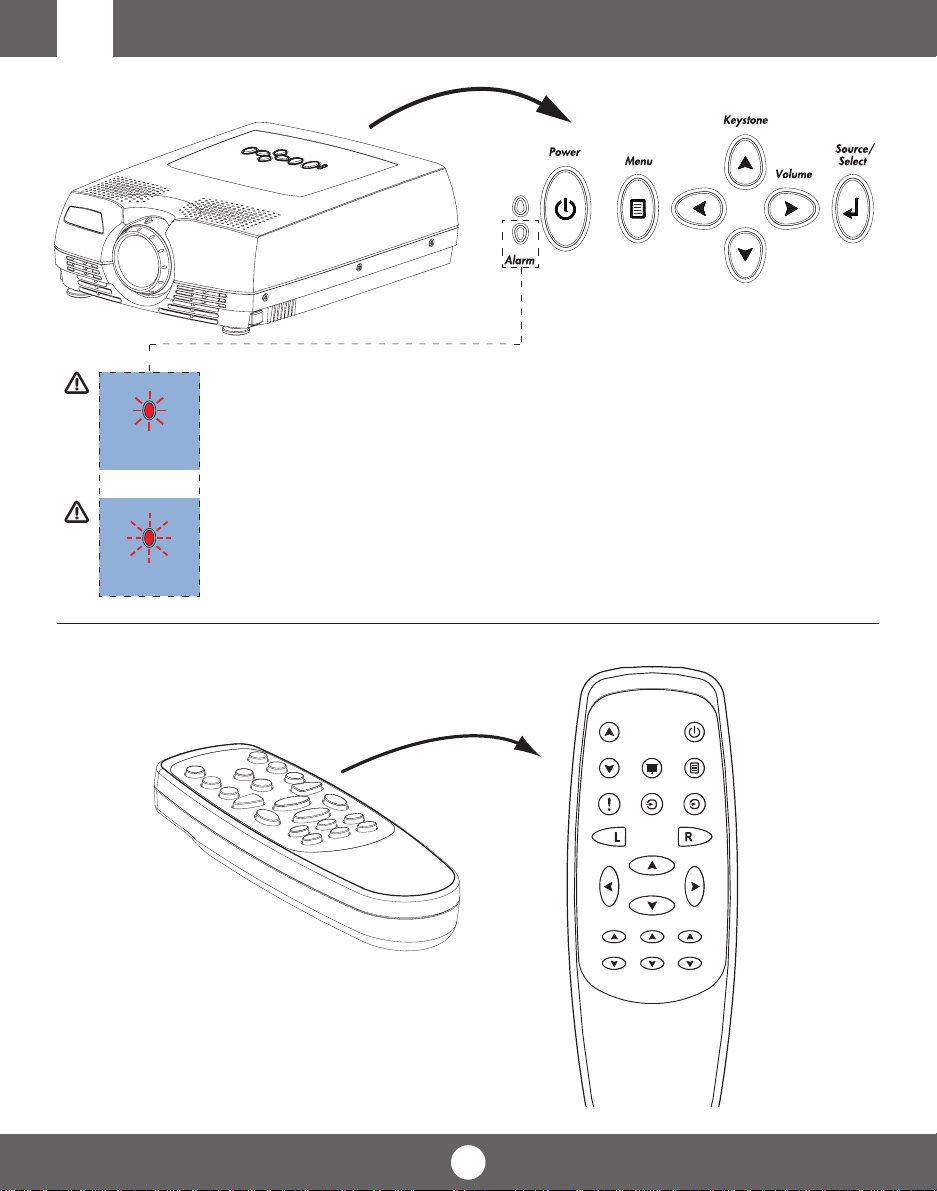

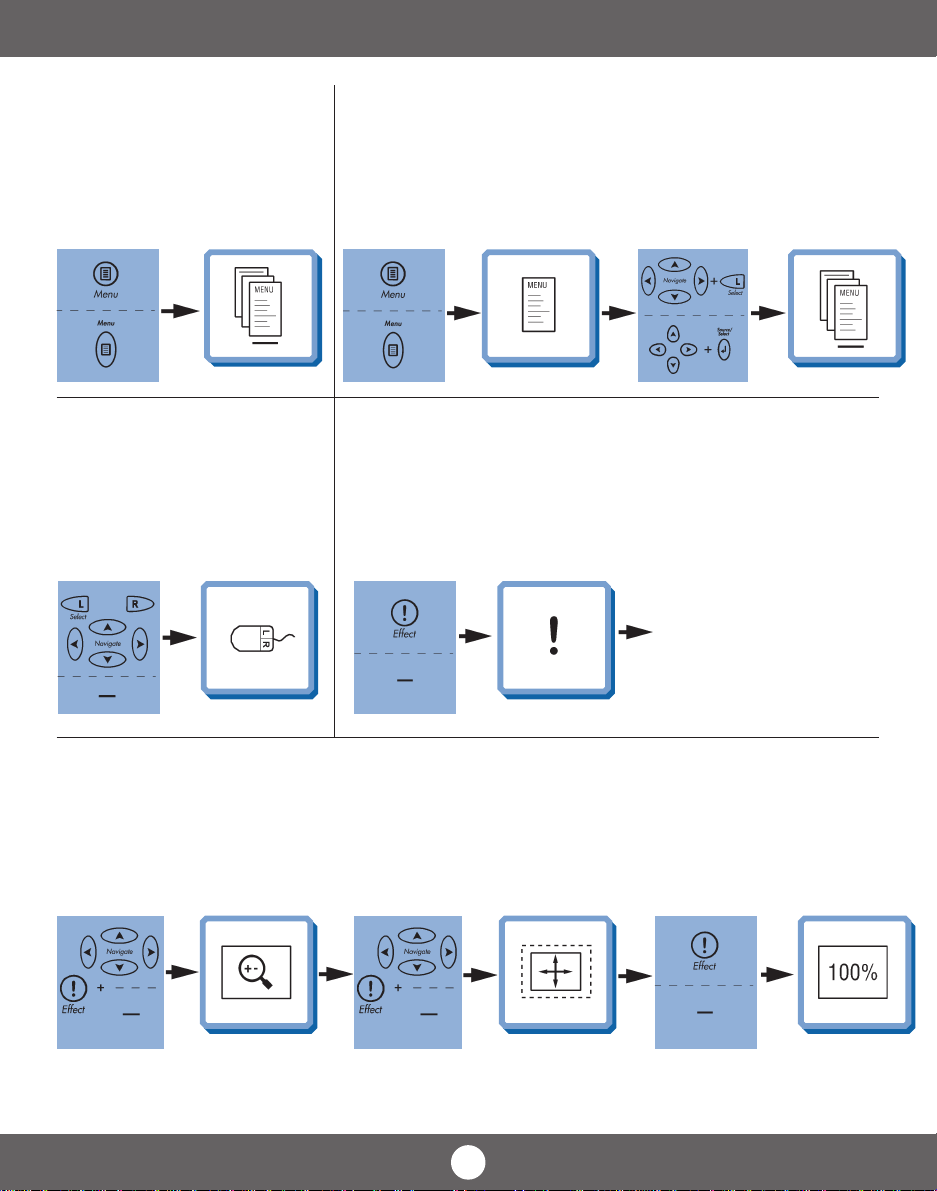

G. REMOTE CONTROL & KEYPAD,FERNBEDIENUNG UND BEDIENFELD, TELECOMMANDE ET CLAVIER, CONTROL REMOTO 11
Y TECLADO, TELECOMANDO E TASTIERA, CONTROLE REMOTO E TECLADO, FJERNKONTROLL OG TASTATUR

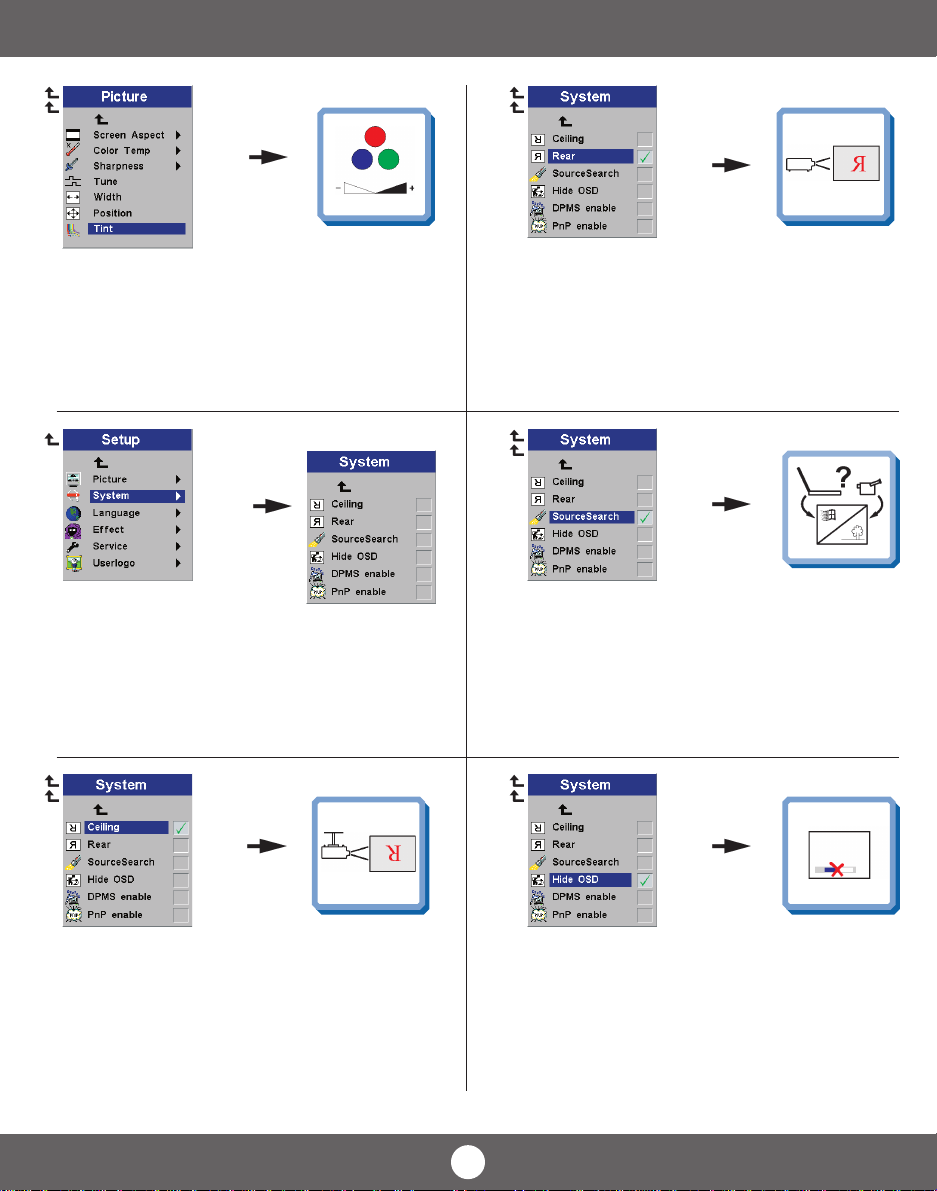

H. MENU ADJUSTMENTS,MENÜ EINSTELLUNGEN, OPTIONS DE MENU, MEN
Ú DE AJUSTES, IMPOSTAZIONI DAL MENU 14
AJUSTES DO MENU, MENYINNSTILLINGER
I. LIGHT MESSAGES,LEUCHTANZEIGEN, INDICATEURS LUMINEUX, INDICADORES LUMINOSOS, MESSAGGI LUMINOSI 21
INDICADORES LUMINOSOS, LYSIGNALER
J. POWER MANAGEMENT (DPMS),POWER MANAGEMENT (DPMS), GESTION DE L’ALIMENTATION (DPMS), FUENTES DE 23
ENERG Í A (DPMS), CONTROLLO DELL’OPERATIVITÀ (DPMS), CONTROLE DA POTÊNCIA (DPMS), STRØMSPARING (DPMS)
K. TROUBLESHOOTING,FEHLERBEHEBUNG, SOLUTION AUX PROBLÈMES LES PLUS FR É QUENTS, SOLUCI Ó N DE PROBLEMAS 24
SOLUZIONE DEI PROBLEMI, LOCALIZAÇÃO DE DEFEITOS, FEILSØKING
L. TECHNICAL DATA,TECHNISCHE DATEN, CARACTERISTIQUES TECHNIQUES, DATOS T É CNICOS, DATI TECNICI, 26
DADOS T É CNICOS, TEKNISKE DATA
M. SERVICE INFORMATION,SERVICEHINWEIS, R ÉPARATIONS, INFORMACI Ó N SOBRE ASISTENCIA TECNICA, ASSISTENZA TECNICA, 29
INFORMAÇÃO DE SERVIÇOS, SERVICEINFORMASJON
N. MAINTENANCE,WARTUNG, ENTRETIEN, MANTENIMIENTO, MANUTENZIONE, MANUTENÇÃO, VEDLIKEHOLD 30
O. LAMP REPLACEMENT,LAMPENAUSTAUSCH, REMPLACEMENT DE LA LAMPE, SUSTITUCIÓN DE LA BOMBILLA, 31
SOSTITUZIONE LAMPADINA , SUBSTITUIÇÃO DA LÂMPADA, LAMPESKIFT
P. FCC STATEMENT 32
A+K AstroBeam S110 / X110
3

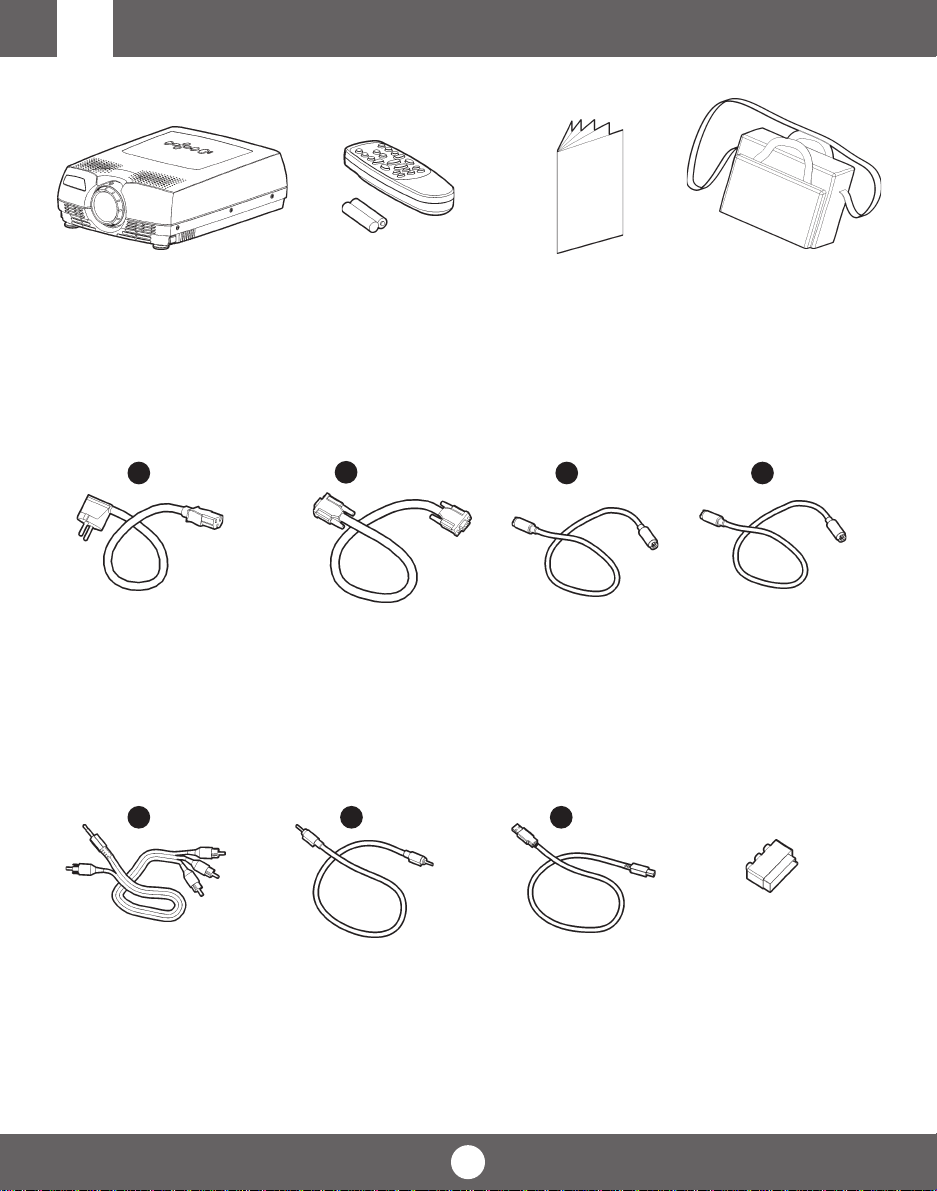

SUPPLIED MATERIAL
LIEFERUMFANG EQUIPEMENT FOURNI MATERIAL SUMINISTRADO MATERIALE FORNITO MATERIAL FORNECIDO VEDLAGT MATERIELL
A
LCD Projector with lenscap
LCD Projektor mit Schutzkappe
Projecteur LCD avec protection lentille
Proyector LCD con tapa del lente
Proiettore LCD con coperchietto
Projetor LCD com protetor de lente
LCD-projektor med linsedeksel
Audio/Video Cable
Audio/Videokabel
Câble audio/vid
éo
Conexi
ón de audio/v ídeo
Cavo audio/video
Cabo de
Áudio/ V ídeo
Audio/Videokabel
Audio Cable
Audiokabel
Câble audio
Cable de audio
Cavo audio
Cabo de
Áudio
Audiokabel
USB Mouse Cable
USB Mauskabel
Câble souris USB
Cable raton USB
Cavo mouse USB
Cabo de Mouse USB
USB-musekabel
Power cord
Netzkabel
Cordon d’alimentation
Cable de alimentaci
òn
Cavo alimentazione
Cabo de alimentação
Strømledning
Computer Cable (VGA)
Computerkabel (VGA)
Câble d’ordinateur (VGA)
Cable informático (VGA)
Cavo per il computer (VGA)
Cabo do Computador
(
VGA)
Datamaskinkabel (VGA)
Remote control with batteries
Fernbedienung mit Batterien
T
él écommande avec batteries
Control remoto con pilas
Telecomando con batterie
Controle remoto com pilhas
Fjernkontroll med batterier
PS/2 Mouse Cable
PS/2 Mauskabel
PS/2 Câble souris
PS/2 Cable raton
PS/2 Cavo mouse
PS/2 Cabo de Mouse
PS/2 Musekabel
SCART adapter
SCART-Anschluß
Adaptateur SCART
Adaptador de SCART
Presa SCART
Adaptador SCART
SCART-adapter
1
7
52 6
*) Country dependent Länder abhängig D épendant du pays Depende del pa ís Dipendentemente al paese di destinazione Dependendo do pa ís Områdeavhengig
*)
*)
4
Soft Case
Tragetasche
Etui souple
Funda
Valigetta
Maleta
Myk veske
Product documentation
Produktunterlagen
Description du produit
Documentación del producto
Documentazione del Prodotto
Documentação do produto
Produktdokumentasjon
*)
4
S-Video Cable
S-Videokabel
Câble S-Video
Cable de V
ídeo-S
Cavo S-Video
Cabo de S-Video
S-Videokabel
*)
3
*)

OVERVIEW
BESTANDTEILE PRESENTATION VISTA GENERAL PROSPETTO VISTA GERAL OVERSIKT
5
Focus
Fokus
Poignée
Foco
Messa a fuoco
Foco
Fokus
Ventilation in
Lufteintritt
Entrée ventilation
Entrada de ventilación
Griglia di ventilazione di
entrata
Entrada de ventilação
Ventilasjon inn
Keypad
Bedienfeld
Clavier
Teclado
Tastiera
Teclado
Tastatur
Zoom
Adjustable foot
Höhenverstellbarer Fuß
Pieds réglables
Pata ajustable
Piede regolabile
Pé ajustável
Justerbar fot
Ventilation in
Lufteintritt
Entrée ventilation
Entrada de ventilación
Griglia di ventilazione di entrata
Entrada de ventilação
Ventilasjon inn
Power
Netzanschluß
Alimentation
Alimentación
Alimentazione elettrica
Alimentação elétrica
Strøm
Connectors
Anschlüsse
Connecteurs
Conectores
Connettori
Conectores
Kontakter
Ventilation out
Luftaustritt
Sortie ventilation
Salida de ventilación
Griglia di ventilazione di uscita
Saída de ventilação
Ventilasjon ut
Lamp housing
Lampenfach
Support de lampe
Lugar para la lámpara
Scomparto lampadina
Compartimento da lâmpada
Lampehus
Ventilation in
Lufteintritt
Entrée ventilation
Entrada de ventilación
Griglia di ventilazione di entrata
Entrada de ventilação
Ventilasjon inn
IR Sensor
IR-Sensor
Senseur IR
Sensor de IR
Sensore IR
Sensor IR
IR-Sensor
Foot release
Fußauslöser
Releaser de pied
Liberaci
ón del pie
Sblocco il piede
Soltura dos p és
Fotutløser
Speaker
Lautsprecher
Haut-parleur
Altavoz
Altoparlante
Alto-falante
Høyttaler
IR Sensor
IR-Sensor
Senseur IR
Sensor de IR
Sensore IR
Sensor IR
IR-Sensor
Foot release
Fußauslöser
Releaser de pied
Liberaci
ón del pie
Sblocco il piede
Soltura dos p
és
Fotutløser
Dust filter
Staubfilter
Filtre de la poussière
Filtre del polvo
Filtro della polvere
Filtro da poeira
Støvfilter
Adjustable foot
Höhenverstellbarer Fuß
Pieds réglables
Pata ajustable
Piede regolabile
Pé ajustável
Justerbar fot
B
Kensington lock
Kensington-Verschluss
Verrou Kensington
Cerradura Kensington
bloccaggio Kensington
Trava Kensington
Kensington-lås

SETTING UP PROCEDURE
ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÔN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÃO OPPSETT
1. Koble projektoren til: -datakilden med Datamaskinkabelen (VGA) (1)
-videokilden med Audio/Video-kabelen (2)
-S-Videokilden med S-Videokabelen* (3)
2. For musekontroll kobler du: -PS2-kabelen (4) til PS2/RS-232 eller
-USB-musebabelen* (5) til USB
3. Hvis du vil koble til lyd fra datamaskinens, kobles Audio-kabelen* (6) til Audio in
4. Koble strømledningen* (7) til projektoren
5. Slå på projektoren, og deretter kilden(e)
1. Ligue o projector: -à fonte de dados com o cabo do computador (VGA) (1)
-à fonte de vídeo com o cabo de áudio/vídeo (2)
-à fonte de S-Video com o cabo de S-Video* (3)
2. Para controlo com o rato, ligue: -o cabo PS2 (4) à porta PS2/RS-232 ou
-o cabo USB do rato* (5) à porta USB
3. Para conexão de áudio no computador, utilize o cabo de áudio* (6) em Audio in (Entrada De Áudio)
4. Conecte o cabo de alimentação* (7) ao projector
5. Ligue o projector e as fontes
1. Collegare il proiettore a: -la fonte Dati con il Cavo Computer (VGA) (1)
-la fonte Video con il cavo Audio/Video (2)
-la fonte Video - S con il cavo* S-Video (3)
2. Per il controllo del mouse, collegare: -il cavo PS2 (4) al PS2/RS-232 o
-il cavo* USB del Mouse (5) all' USB
3. Per il collegamento audio con il computer, impiegare il Cavo Audio* (6) collegato a Audio in
4. Collegare il "Cavo di Alimentazione"* (7) al proiettore
5. Accendere il proiettore, di seguito la fonte(i)
1. Conectar el proyector a: -la fuente de datos con el cable informático (VGA) (1)
-la fuente de video con el cable de audio/video (2)
-la fuente S-Video con el cable S-Video* (3)
2. Para controlar el ratón, conecte: -el cable PS2 (4) al puerto PS2/RS-232 o
-el cable de ratón USB* (5) al puerto USB
3. Para la conexión del sonido en el ordenador, conecte el cable de audio* (6) en Audio in
4. Conecte el cable de corriente* (7) en el proyector
5. Encienda primero el proyector y después la fuente(s)
C

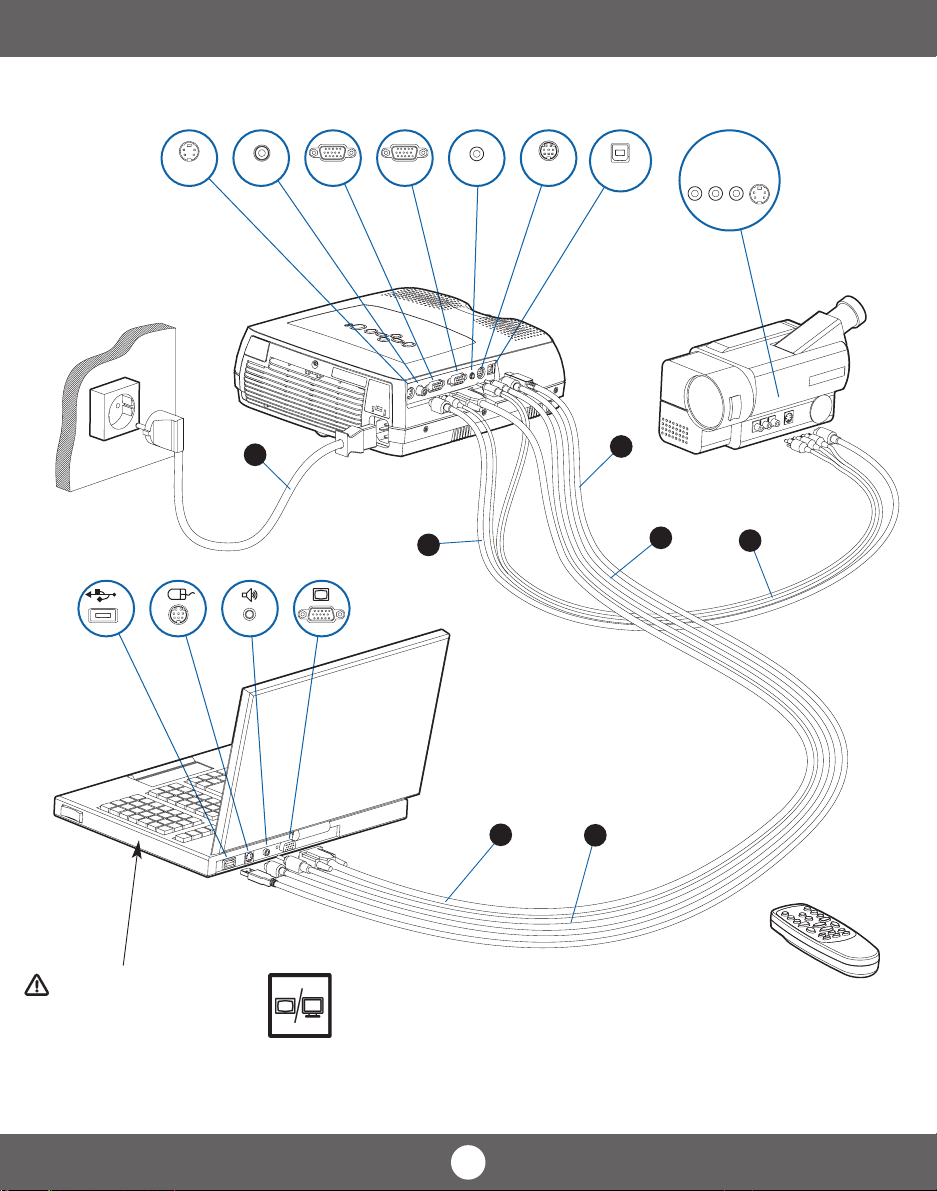

1. Connect the projector to: -the Data source with the Computer Cable (VGA) (1)
-the Video source with the Audio/Video Cable (2)
-the S-Video source with the S-Video cable* (3)
2. For mouse control, connect: -the PS2 cable (4) to the PS2/RS-232 or
-the USB Mouse Cable* (5) to USB
3. For computer sound connection, use the Audio Cable* (6) to Audio in
4. Connect “Power Cord”* (7) to the projector
5. Turn on the projector, then the source(s)
1. Anschließen des Projektors: -mit dem Computerkabel (VGA) (1) an die Datenquelle
-mit dem Audio- / Videokabel (2) an die Videoquelle
-mit dem S-Videokabel* (3) an die S-Videoquelle
2. Für die Steuerung der Maus: -Anschluss des PS2 Kabels (4) an PS2/RS-232 oder
-Anschluss des USB Mauskabels* (5) an USB
3. Für den Soundanschluss an den Computer verwenden Sie das Audiokabel* (6) in Audio in
4. Anschließen des "Stromkabels"* (7) an den Projektor
5. Schalten Sie den Projektor ein und danach die Quelle(n)
1. Brancher le projecteur à: -la source de données avec le câble de l'ordinateur (VGA) (1).
-la source vidéo avec le câble audio/vidéo (2).
-la source S-Vidéo avec le câble S vidéo* (3).
2. Contrôle de la souris, brancher: -le câble de la souris PS2 (4) au port PS2/RS-232 ou
-le câble de la souris USB* (5) au port USB.
3. Pour brancher le son sur l'ordinateur, brancher le câble audio* (6) sur Audio in
4. Brancher le projecteur avec le "cordon d'alimentation"* (7).
5. Allumer d'abord le projecteur et brancher ensuite, la (ou les) source(s).
6
*) Country dependent Länder abhängig D épendant du pays Depende del pa ís Dipendentemente al paese di destinazione Dependendo do pa ís Områdeavhengig

SETTING UP PROCEDURE
ANSCHLUSS INSTALLATION PROCEDIMIENTO DE CONEXIÒN PROCEDIMENTO DI IMPOSTAZIONE INSTALAÇÂO OPPSETT
7
AUDIO S-VIDEO
VIDEO LR
USB
S-Video Audio in PS2/RS-232
Video Computer VGA Monitor VGA
Switch to external monitor
Schalter für externen Monitor
Commutateur pour
écran autonome
Enchufe para monitor externo
Interruttore per monitor esterno
Interruptor para monitor externo
Bytt til ekstern skjerm
*) Country dependent Länder abhängig D épendant du pays Depende del pa ís Dipendentemente al paese di destinazione Dependendo do pa ís Områdeavhengig
16
7
2
34
5
*)
*)
*)
*)

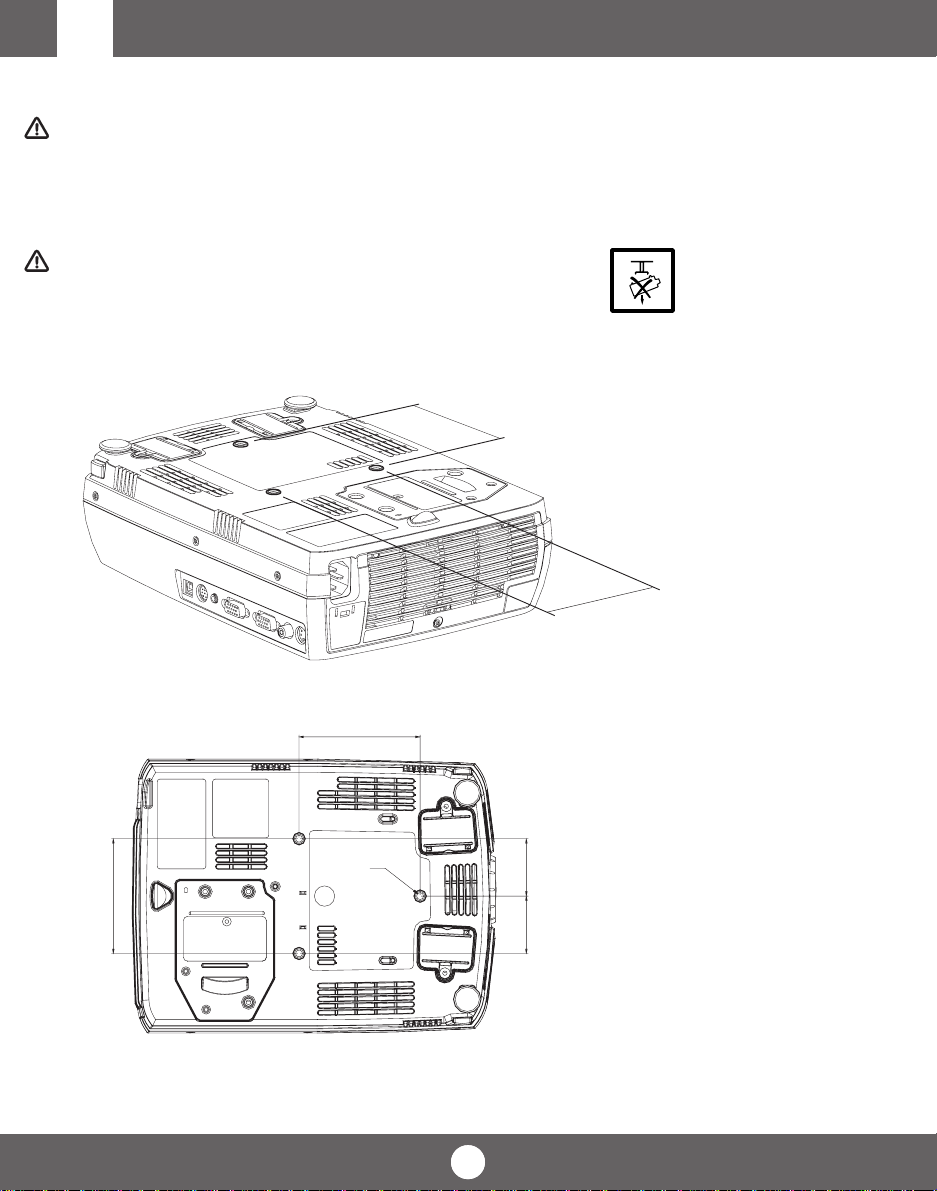

DCEILING MOUNT
DECKENMONTAGE MONTAGE AU PLAFOND MONTAJE EN EL TECHO MONTAGGIO A SOFFITTO MONTAGE DE TETO TAKMONTERING
8
90mm
95mm
Ceiling mount (use M4 screw). Min. distance from ceiling/rear wall: 30/50 cm, 12/20 inch for proper ventilation
Deckenmontage (M4-Schrauben verwenden). Mindestabstand von der Decke/rückwand 30/50 cm, damit eine korrekte Belüftung gewährleistet ist
Montage au plafond (utilisez un tournevis M4). Distance minimum au plafond/mur arrière: 30/50 cm, pour garantir une ventilation ad
équate
Soporte de techo (utilice un tornillo de M4). Distancia mínima desde el techo/pared posterior: 30/50 cm, para que exista una ventilaci ón correcta
Montaggio a soffitto (utilizzare viti da M4). Distanza minima dal soffitto/muro posteriore 30/50 cm, per una ventilazione adeguata
Montagem de teto (use parafuso de M4). Distância mín. teto/parede traseira: 30/50 cm, para uma ventilação adequada
Takbeslag (bruk M4 skrue). Min. distanse fra tak/bakvegg: 30/50 cm, 12/20 tommer, for å få tilstrekkelig ventilasjon
To avoid personal injury, use only approved ceiling mount. Ref. Chap. L
Um Verletzungen zu vermeiden, nur autorisierte Deckenaufhängungen verwenden. Siehe Kap. L
Utiliser exclusivement une fixation plafonnière agréée afin de prévenir tout risque de dommage
corporel
. Voir Chap. L
Para evitar daños personales, utilice únicamente el dispositivo de montaje en techo homologado . Ref. Cap. L
Per evitare lesioni personali, utilizzare esclusivamente supporti per il montaggio al soffitto approvati. Rif. Cap. L
Para evitar lesões pessoais, no tecto use apenas suporte autorizado. Ref. Cap L
For å unngå personskader. bruk kun godkjent takbeslag. Se Kap. L
95mm
90mm
45mm 45mm
M4

9

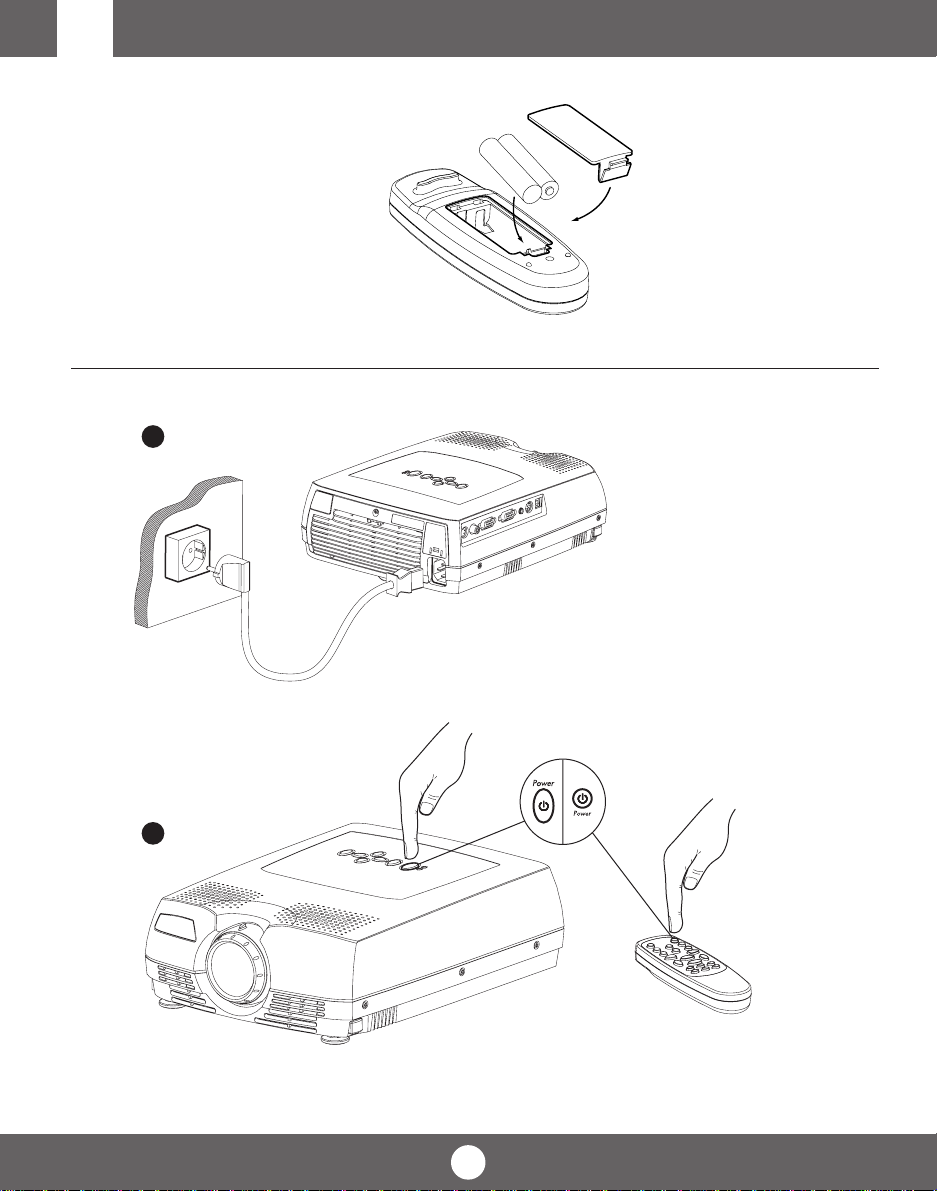

START - STOP
START - STOP ALLUMER/ÉTEINDRE INICIO - PARADA AVVIO - ARRESTO LIGAR - DESLIGAR START - STOP
Install batteries
Batterien einlegen
Mettre des piles en place
Colocar las bater
ías
Inserimento pile
Colocar as pilhas
Sett inn batteriene
E
2
1

10
IMAGE ADJUSTMENT
BILDEINSTELLUNG MISE AU POINT DE L
‘IMAGE ADJUSTE DE LA IMAGEN REGOLAZIONE ELL`IMMAGINE ADJUSTES DA IMAGEM JUSTERE BILDET
F
Zoom: adjusts picture size
Zoom: Einstellen der Bildgröße
Zoom: règle les dimensions de l‘image
Zoom: adjusta el tamaño de la imagen
Zoom: regola le dimensioni dell‘immagine
Zoom: adjusta o tamanho da imagem
Zoom: justerer bildets størrelse
Focus: adjusts picture sharpness
Focus: Einstellen der Bildschärfe
Focus: règle la nettet
é de l‘image
Foco: adjusta la claridad de la imagen
Focus: regola la messa a fuoco dell‘immagine
Foco: adjusta a nitidez da imagem
Fokus: justerer bildets skarphet
Release the projectors feet to adjust display angle (1) or manually adjust feet (2)
Fuß zur Einstellung des Projektionswinkels lösen (1) oder drehen (2)
Libère les pieds du projecteur pour r
égler l’angle de projection (1) ou r égler les pieds manuellement (2)
Liberar la pata del proyector para ajustar el
ángulo de presentaci ón de imagen (1) o ajustar la pata manualmente (2)
Sblocca il piedi del proettore per regolare l‘angolazione dello schermo (1) o per regolare manualmente l’altezza dei piedi (2)
Solte os pés do projetor para ajustar o ângulo de exibição (1) ou ajuste os p
és manualmente (2)
Frigjør projektorens føtter for å tilpasse visningsvinkelen (1), eller justere føttene manuelt (2)
21
12
2.
1.

11
REMOTE CONTROL & KEYPAD FERNBEDIENUNG UND BEDIENFELD TELECOMANDE ET CLAVIER
CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR
G
RED light indicates lamp replacement required. Ref. O (LAMP REPLACEMENT)
Das ROTE Licht zeigt an, daß die Lampe ausgewechselt werden muß. Ref. O (LAMPENAUSTAUSCH)
La lumière ROUGE indique que la lampe doit être remplacée. Voir. O (REMPLACEMENT DE LA LAMPE)
La luz ROJA indica que se debe de reemplazar la bombilla. Ref. O (SUSTITUCIÓN DE LA BOMBILLA)
La luce ROSA indica che bisogna sostituire la lampadina. Rif. O (SOSTITUZIONE LAMPADINA)
A luz VERMELHA indica que a lâmpada deve ser substituída. Ref. O (SUBSTITUIÇÃO DA LÂMPADA)
RØDT lys angir at lampen må byttes ut. Se O (LAMPESKIFT)
RED FLASHING when the projector is overheated. Power off and let cool down
ROTES BLINKLICHT zeigt Überhitzung des Projektors an. Ausschalten und abkühlen lassen
Un CLIGNOTEMENT ROUGE signale la surchauffe du projecteur. Débrancher l‘alimentation et laisser refroidir
LUZ ROJA PARPADEANTE cuando el proyector está sobrecalentado. Desconectar la alimentación y dejar enfriar
La luce ROSSA INTERMITTENTE indica che il proiettore si è surriscaldato. Scollegare l‘alimentazione e lasciare raffreddare
A luz VERMELHA INTERMITENTE indica superaquecimento do projector. Desligar e deixar esfriar
RØDT BLINKENDE når projektoren er overopphetet. Slå av og la projektoren avkjøle seg
Alarm
Alarm
Volume Power
Menu
Video
Effect Computer
Select
Navigate
Keystone Contrast Brightness
Black

12
Turns the projector ON/OFF
Projektor ein-/ausschalten
Allume (ON)/Eteint (OFF) le projecteur
Encender (ON)/Apagar (OFF) el proyector
Accensione del proiettore ON/OFF
Liga e Desliga o projetor
Slår projektoren PÅ/AV
Adjust volume
Lautstärke einstellen
Réglage du volumen
Ajustar el volumen
Regolazione del volume
Ajusta o volume
Juster lydstyrken
Switch between connected sources
Zwischen angeschlossenen Geräten hin- und
herschalten.
Passage d‘une source connectée à une autre
source connectée.
Conmutar entre las fuentes conectadas
Commutazione fra le sorgenti collegate
Alterna entre as fontes conectadas
Bytt mellom de tilkoblede kildene
Adjust keystone angle
Winkel Trapezentzerrung einstellen
Réglage de l‘angle de la clef de voûte
Ajustar el ángulo de distorsión de imagen
Regolazione dell‘angolo di distorsione
Ajusta o ângulo trapezóide
Juster keystone-vinkelen
REMOTE CONTROL & KEYPAD FERNBEDIENUNG UND BEDIENFELD TELECOMMANDE ET CLAVIER
CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR
RemoteControl
Keypad
Adjusts contrast range from 0-100
Kontrast von 0-100 einstelle
Règle le contraste entre 0 et 100
Ajusta el contraste entre 0-100
Regolazione del contrasto da 0 a 100
Ajusta o contraste de 0 a 100
Justerer kontrasten innenfor området 0-100
Adjusts brightness range from 0-100
Helligkeit von 0-100 einstellen
Règle la luminosité entre 0 et 100
Ajusta el brillo entre 0-100
Regolazione della luminosità da 0 a 100
Ajusta o brilho de 0 a 100
Justerer lysstyrken innenfor området 0-100
Activate by pressing actual key(s).
Zum Aktivieren jeweilige Taste(n) drüken.
Aktiver en pressant la (les) touches correspondante(s).
Activar pulsando la(s) tecla(s) indicativa(s).
Attivare premendo il / i tasto / i attivi.
Ativar pressionando a(s) tecla(s) correspondante(s).
Aktiver ved å trykke på aktuell(e) tast(er).
Blackens the projected image
Bild verdunkeln
Assombrit l’image
Bajar la imagen proyectada a negro
Oscuramento dell’immagine proiettata
Preteja a imagem projetada
Gjør bildet som vises sort

13
Scroll menu
Menüpunkte ansteuern
Menu déroulant
Desplegar menú
Scorrimento del menú
Desloque-se no menu
Gå gjennom menyen
Press to zoom into picture (default setting)
Drücken, um Bild zu vergößern (standardeinstellung)
Cliquez dans l’image pour faire un zoom (Paramètres
par d
éfaut )
Pulse para acercar la imagen (Configuraci
ón por defecto )
Premere per ingrandire l’immagine (impostazione di default)
Pressione para efetuar o “zoom” da imagem
(Configuração predefinida )
Press for å forstørre bildet (standardinnstilling)
Press to pan
Drücken, um den Bildausschnitt zu w ählen
Cliquez pour faire un panoramique
Pulse para panor ámica
Premere per una panoramica
Pressione para “pan”
Press for å bevege bildet
Reset picture to full size
Zurük zur Orginalgröße
Retour de l‘image à ses dimensions
Restablecer la imagen a tamaño completo
Ripristino dell‘immagine all dimensioni massime.
Reajuste a imagem a seu tamanho màximo.
Tilbakestill bildet til full størrelse
Select on-screen menu function
Funktion des Bildschirmmenüs aktivieren
Sélectionnez une fonction du menu sur l‘écran
Seleccionar función de menú en pantalla
Selezione della funzione sul menù dello schermo
Selecione uma funçäo no menu da tela
Velg aktuell funksjon i menyen på skjermen
(1) (2)
(1) (2) (3)
REMOTE CONTROL & KEYPAD FERNBEDIENUNG UND BEDIENFELD TELECOMMANDE ET CLAVIER
CONTROL REMOTO Y TECLADO TELECOMANDO E TASTIERA CONTROLE REMOTO E TECLADO FJERNKONTROLL OG TASTATUR
Press to instantly invoke the presentation effect assigned through the “Effects” menu
Drücken Sie, um unmittelbar den Präsentationseffekt aufzurufen, der über das Menü “Effects” eingestellt wurde
Appuyer pour faire apparaître les effets sp
éciaux disponibles assign és dans le menu “Effets”
Pulse para obtener, de forma inmediata, el efecto de presentaci ón asignado mediante el men ú “Efectos”
Premere per richiamare immediatamente l’effetto presentazione assegnato tramite il menu “Effetti”
Aperte para obter instantaneamente o efeito da apresentação determinado atrav
és do menu “Efeitos”
Trykkes når du vil ta i bruk presentasjonseffekten som er tilordnet ved hjelp av “Effekt” menyen
Mouse control (with PS2 Mouse Cable)
Steuerung der Maus (mit dem PS2 Mauskabel)
Contrôle de la souris (avec le câble de la souris PS2).
Control del ratón (con el cable para PS2)
Controllo del mouse (con Cavo Mouse PS2)
Controlo por rato (com cabo PS2)
Musekontroll (med PS2-musekabelen)
Activates/deactivates on screen menu (OSD)
Bildschirmmenü aktivieren/deaktivieren (OSD)
Active/Désactive le menu sur l‘écran (OSD)
Activa/desactiva el menú en pantalla
Attivazione/disattivazione del menù sullo schermo
Ativa/desativa o menu da tela
Aktiverer/deaktiverer menyvisning på skjermen (OSD)

14
H
Activate/deactivate by:
Aktivieren/Deaktivieren mit:
Activer et désactiver à l‘aide:
Activar/desactivar pulsando:
Attivare/disattivare premendo:
Ativa/Desativa com:
Aktiver/deaktiver med:
Navigate by:
Steuern mit:
Pour naviguer:
Navegar pulsando:
Spostasi premendo:
Navegar com:
Naviger med:
Choose function with:
Funktion wählen mit:
Choisissez la fonction avec:
Seleccionar función con:
Scegliere lafunzione:
Escolha a funçcom:
Velg funksjon med:
Adjusts contrast range from 0-100
Kontrast von 0-100 einstelle
Règle le contraste entre 0 et 100
Ajusta el contraste entre 0-100
Regolazione del contrasto da 0 a 100
Ajusta o contraste de 0 a 100
Justerer kontrasten innenfor området 0-100
Adjust keystoning from -63 to +64
Trapezentzerrung von -63 bis +64 einstellen
Règle la clé de voûte -63 et +64
Ajusta la distorsió de imagen desde -63 a +64
Regolazione della distorsione da -63 +64
Ajusta o ângulo trapezóide de -63 a +64
Justerer keystone-funksjonen fra -63 til +64
Adjusts colour intensity in video images from 0-100
Farbintensität von Videobildern von 0-100 einstellen
Règle l‘intensité de la couleur des images vid éo entre 0 et 100
Ajusta la intensidad del color de la imagen v ídeo entre o-100
Regolazione dell‘intensità del colore da 0 a 100 nelle immagini video
Ajusta a intensidade da cor em imagens de v
ídeo de 0 a 100
Justerer fargeintensiteten til videobilder fra 0-100
Adjusts brightness range from 0-100
Helligkeit von 0-100 einstellen
Règle la luminosité entre 0 et 100
Ajusta el brillo entre 0-100
Regolazione della luminosità da 0 a 100
Ajusta o brilho de 0 a 100
Justerer lysstyrken innenfor området 0-100
3.0
1.0 4.0
2.0 5.0

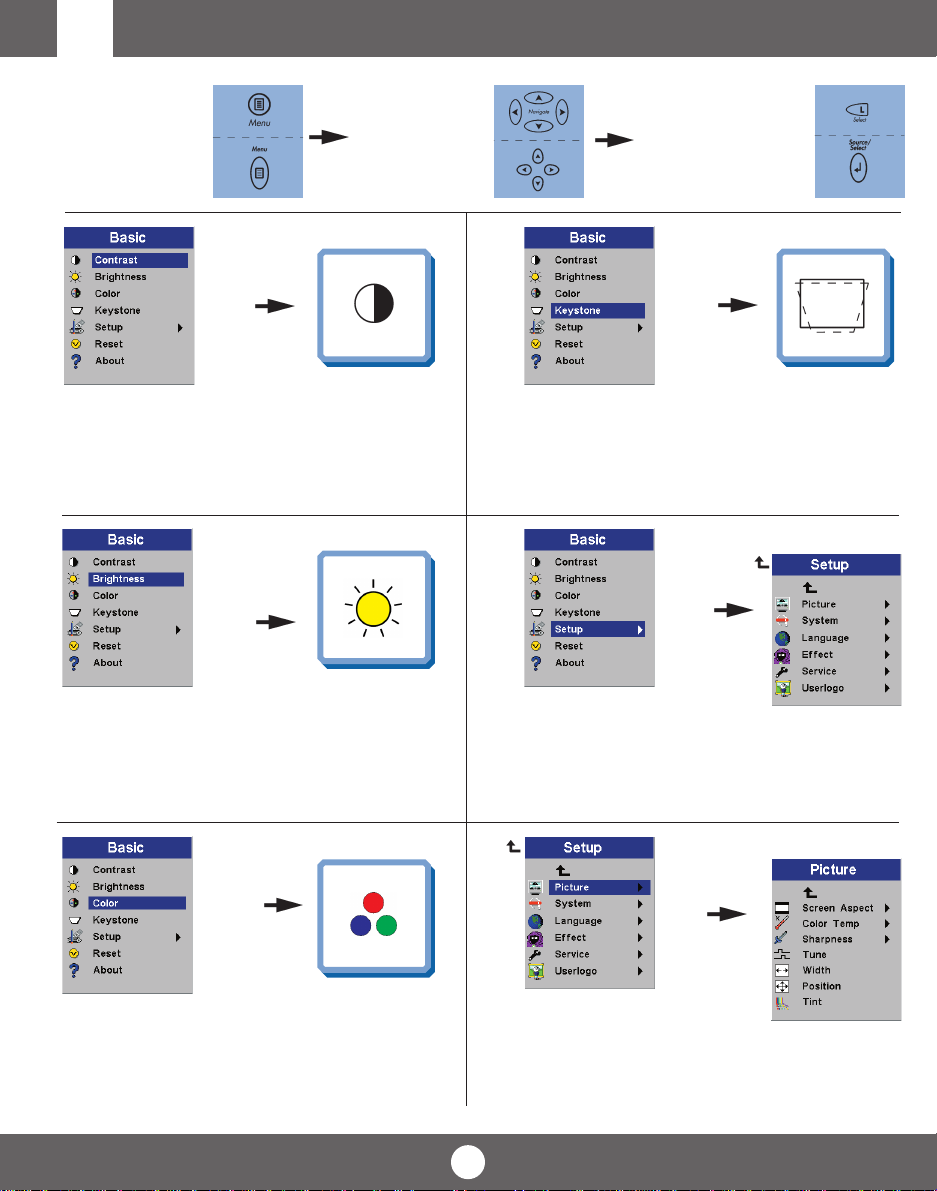

MENU ADJUSTMENTS
MENÜEINSTELLUNGEN OPTIONS DE MENU MEN Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER
5.1

15
MENU ADJUSTMENTS
MENÜEINSTELLUNGEN OPTIONS DE MENU MEN Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER
Modifies color temperature balance
Veränderung des Farbtemperaturwertes
Modifie l'équilibre de la température couleur
Modifica el equilibrio de temperatura del color
Modifica dell'equilibrio della temperatura di colore
Modifica o equilíbrio da temperatura da cor
Endrer balansen for fargetemperatur
Adjusts horizontal phase/fine tunes computer analog image
Einstellung der Horizontalfrequenz/Feinabgleich für analoge Computerbilder
Règle la phase horizontale/met au point l'image analogique de l'ordinateur
Ajusta la fase horizontal/sintoniza la imagen del ordenador analógico
Regolazione della fasatura orizzontale/sintonizzazione fine dell'immagine
analogica del computer
Ajusta as sintonias fase/fina horizontais da imagem analógica de computador
Justerer den horisontale fasen/finstiller datamaskinens analoge bilde
5.1.4
5.1.3
5.1.5
5.1.1
5.1.2
5.1.6
Select 16:9 widescreen image fomat
Auswahl Breitbildformat 16:9
Sélectionner pour remettre toutes les options sur paramètres usine
Seleccionar el formato de imagen de pantalla ancha 16:9
Selezione del formato panoramico 16:9
Seleciona o formata de imagem com largura de tela 16:9
Velg vidvinkelformatet 16:9 for bildet
Adjusts sharpness in video images
Einstellung der Schärfe von Videobildern
Règle la netteté des images vidéo
Ajusta la nitidez de la imagen de vídeo
Regolazione della nitidezza dell'immagine video
Ajusta a nitidez nas imagens de vídeo
Justerer skarpheten i videobilder.
Adjusts width to computer analog image size
Anpassung der Breite auf Größe des analogen Computerbildes
Règle la largeur à la dimension de l'image analogique de l'ordinateur
Ajusta el ancho al tamaño de la imagen del ordenador analógico
Regolazione della larghezza alla dimensione dell'immagine analogica del computer
Ajusta a largua ao tamanho da imagem analógica de computador
Justerer bredden på datamaskinens analoge bilde
Adjusts position to computer analog and video image size
Anpassung der Position auf Größe Analog- und Videobildes
Règle la position à la dimension de l'image analogique de l'ordinateur et de la vidéo.
Ajusta la posición al tamaño de la imagen del ordenador analógico y del vídeo
Regolazione della posizione alle dimensioni dell'immagine analogica e video
del computer
Ajusta a posição ao tamanho de imagem de computador analógica e de vídeo
Justerer plasseringen på datamaskinens analoge bilde og videobildet

16
5.2.4
5.2.3
Select to activate / deactivate automatic source search
Entsprechend wählen, um automatische Quellensuche zu aktivieren
S
électionnez “activer/d ésactiver” la recherche automatique de source
Seleccione para activar/desactivar la b úsqueda autom ática del origen
Selezionare per attivare/disattivare la ricerca della sorgente automatica
Selecione para ativar/desativar a busca autm
ática
Velges om automatisk kildesøking skal være aktiv/inaktiv
Select to hide On Screen Display (OSD)
Markieren, um Bildschirmmenü zu verbergen
Sélectionner pour effacer l'affichage sur l'écran
Seleccionar para ocultar la presentación en pantalla
Selezione per nascondere OSD
Selecione para ocultar a exibição na tela (OSD)
Velges hvis du vil slå av menyvisningen (OSD)
MENU ADJUSTMENTS
MENÜEINSTELLUNGEN OPTIONS DE MENU MEN Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER
5.1.7
5.2
5.2.1
Varies the hue in video NTSC images from 0-100
Veränderung der Farbe von NTSC Videobildern von 0-100
Modifie le ton des images NTSC vidéo de 0 à 100
Varía la tonalidad de la imagen de vídeo NTSC entre 0-100
Variazione della tonalità cromaticada 0 a 100 nelle immagini video NTSC
Varia a tonalidade em imagens de vídeo NTSC de 0 a 100
Endrer fargenyansen til NTSC-videobilder innenfor området 0-100
Select for ceiling mounted projection
Markieren für Projektion bei Deckenmontage
Sélectionner pour la projection appareil au plafond
Seleccionar para proyección montada en el techo
Selezione per la proiezione con montaggio al soffitto
Selecione para projeção com montagem no teto
Velges hvis du vil bruke takmontert projeksjon
Select for rear projection
Markieren für Projektion von hinten
Sélectionner pour afficher l'information réparations
Seleccionar para proyección de transparencias
Selezione per la retroproiezione
Selecione para projeção de serviço autorizado
Velges hvis du vil bruke bakprojeksjon
5.2.2

17
MENU ADJUSTMENTS
MENÜEINSTELLUNGEN OPTIONS DE MENU MEN Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER

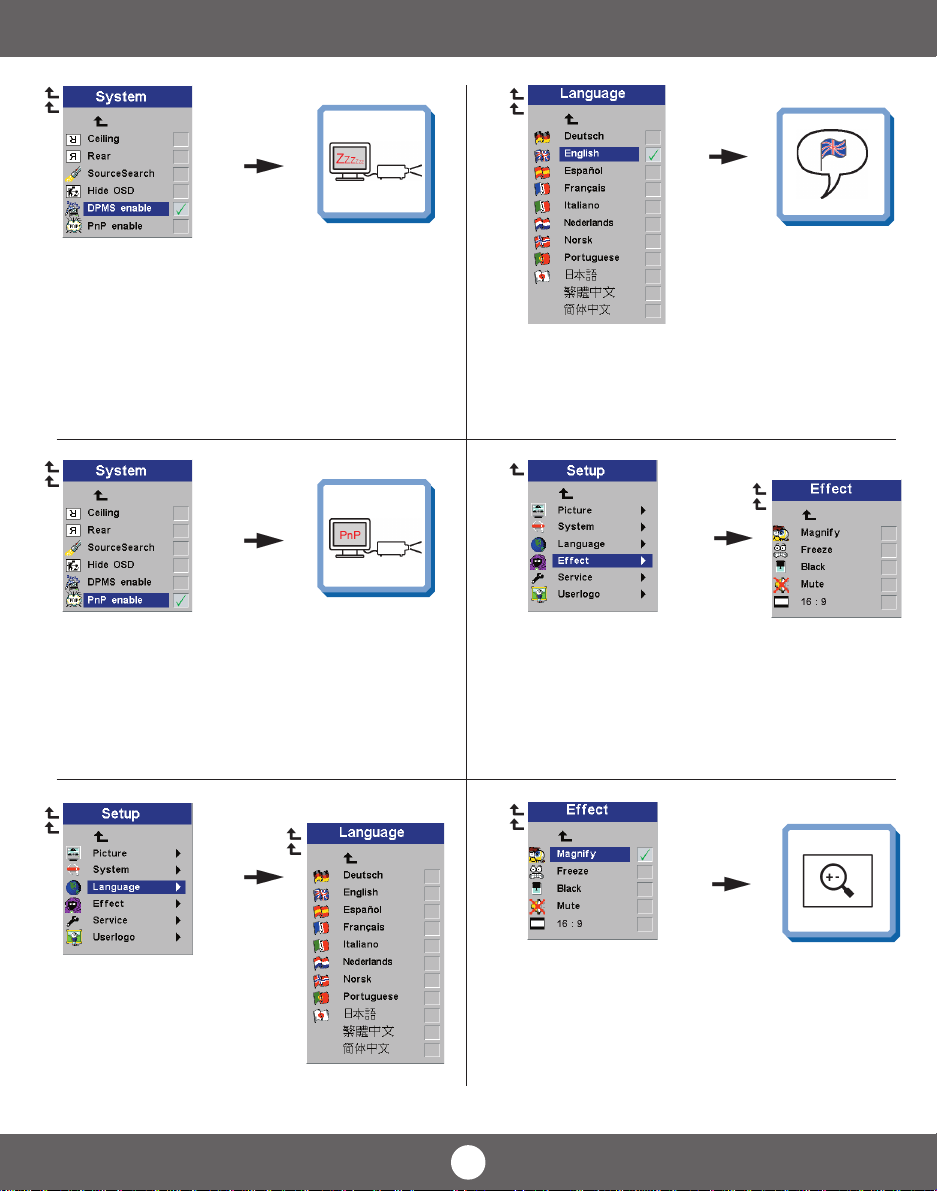

Select language
Sprache auswählen
Sélectionne la langue
Seleccionar lenguaje
Selezione della lingua
Seleciona o idioma
Velg språk
5.3.15.2.5
5.4
5.3
Select DPMS active/inactive. Ref. chapter J
DPMS aktivieren/deaktivieren. Siehe Kapitel J
Sélection DPMS actif/inactif. Voir chapitre J
Selecciona activar/desactivar DPMS. Consultar capítulo J
Selezione del DPMS attivo/inattivo. Vedere il capitolo J
Selecione DPMS ativo/inativo. Ref. capítulo J
Velg om DPMS-funksjonen skal være aktiv/inaktiv. Se kapittel J
Tagged effect is assigned to the remote control’s “Effect” key
Der eingestellte Effekt wird der “Effekt”-Taste an der Fernbedienung zugewiesen
L’effet annot
é est assign é à la cl é “Effet” contrôle à distance
El efecto de r ótulos se asigna a la tecla “Efecto” del control remoto
L’effetto a tendina viene assegnato al tasto “Effetto” sul telecomando
O efeito Tagged
é designado à tecla “Efeito” do controle remoto
Den avmerkede effekten tilordnes “Effect”-tasten på fjernkontrollen
5.4.1
Assigns the “Effect” key’s function to “magnify” (default setting)
Der “Effekt”-Taste wird als Funktion “Vergrößern” zugewiesen (Standardeinstellung)
Assigne la fonction de la cl
é “Effet” à “agrandir” (paramètres par d éfaut)
Configure la funci ón “amplificar” en la tecla “Efecto” (configuraci ón por defecto)
Assegna la funzione del tasto “Effetto” a “ingrandire” (impostazione di default)
Designa a função da tecla “Efeito” para “ampliar” (configuração predefinida)
Setter “Effect”-tastens virkemåte til “zoom” (standardinnstilling)
5.2.6
Select plug and play active/inactive
Plug and Play aktivieren/deaktivieren
S
élection “plug and play” actif/inactif
Selecciona activar/desactivar ‘plug & play’ (enchufar y jugar)
Selezione del Plug & Play attivo/inattivo
Selecione plug and play ativo/inativo
Velg om plug and play skal være aktiv/inaktiv

18
MENU ADJUSTMENTS
MENÜEINSTELLUNGEN OPTIONS DE MENU MEN Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER
5.4.3
5.4.4
5.5
5.5.1
Select to reset all options to factory settings
Aktivieren, um alle Optionen auf Werkseinstellung zu setzen
Sélectionner pour remettre toutes les options sur paramètres usine
Seleccionar para restablecer todas las opciones a la configuración original
Selezione per il ripristino di tutte le opzioni sulle impostazioni di fabbrica
Selecione para que as opções retornem à programação inicial de fábrica
Velges hvis du vil tilbakestille alle innstillinger til fabrikkinnstillingene
Assigns the “Effect” key’s function to “Mask the projected image”
Der “Effekt”-Taste wird als Funktion “Projiziertes Bild verbergen” zugewiesen
Assigne la fonction de la cl
é ”Effet” à “masquer l’image projet ée”
Configure la funci ón “ocultar la imagen proyectada” en la tecla “Efecto”
Assegna la funzione del tasto “Effetto” a “maschera dell’immagine proiettata”
Designa a função da tecla “Efeito” para “mascarar a imagem projetada”
Setter “Effect”-tastens virkemåte til “legg maske på det projiserte bildet”
Assigns the “Effect” key’s function to “mute the sound”
Der “Effekt”-Taste wird als Funktion”Ton abstellen” zugewiesen
Assigne la fonction de la cl
é “Effet” à “mettre la sourdine”
Configure la funci ón “silenciar el sonido” en la tecla “Efecto”
Assegna la funzione del tasto “Effetto” a “disattivazione audio”
Designa a função da tecla “Efeito” para “colocar o som em mudo”
Setter “Effect”-tastens virkemåte til “mute” (dvs. at lyden slås av)
5.4.5
Assigns the “Effect” key’s function to “16:9 wide screen image format”
Der "Effekt" - Taste wird als Funktion "Breitbildformat 16:9 zugewiesen
Assigne la touche de fonction "Effets" à la "grande image sur écran 16:9"
Establezca la función de la tecla "Efecto" en el "formato de pantalla ancha 16:9"
Assegnare la funzione della tastiera "Effetto" al "formato panoramico 16:9"
Atribui a função da tecla de efeito ao "formato de imagem de tela ampla 16:9"
Setter “Effect”-tastens virkemåte til “vidvinkelformatet 16:9 for bildet”
5.4.2
Assigns the “Effect” key’s function to “freeze the projected image”
Der “Effekt”-Taste wird als Funktion “Projiziertes Bild einfrieren” zugewiesen
Assigne la fonction de la cl
é “Effet” à “arrêt sur image projet ée”
Configure la funci ón “congelar la imagen proyectada” en la tecla “Efecto”
Assegna la funzione del tasto “Effetto” a “fermo immagine”
Designa a função da tecla “Efeito” para “congelar a imagem projetada”
Setter “Effect”-tastens virkemåte til “frys det projiserte bildet”

19

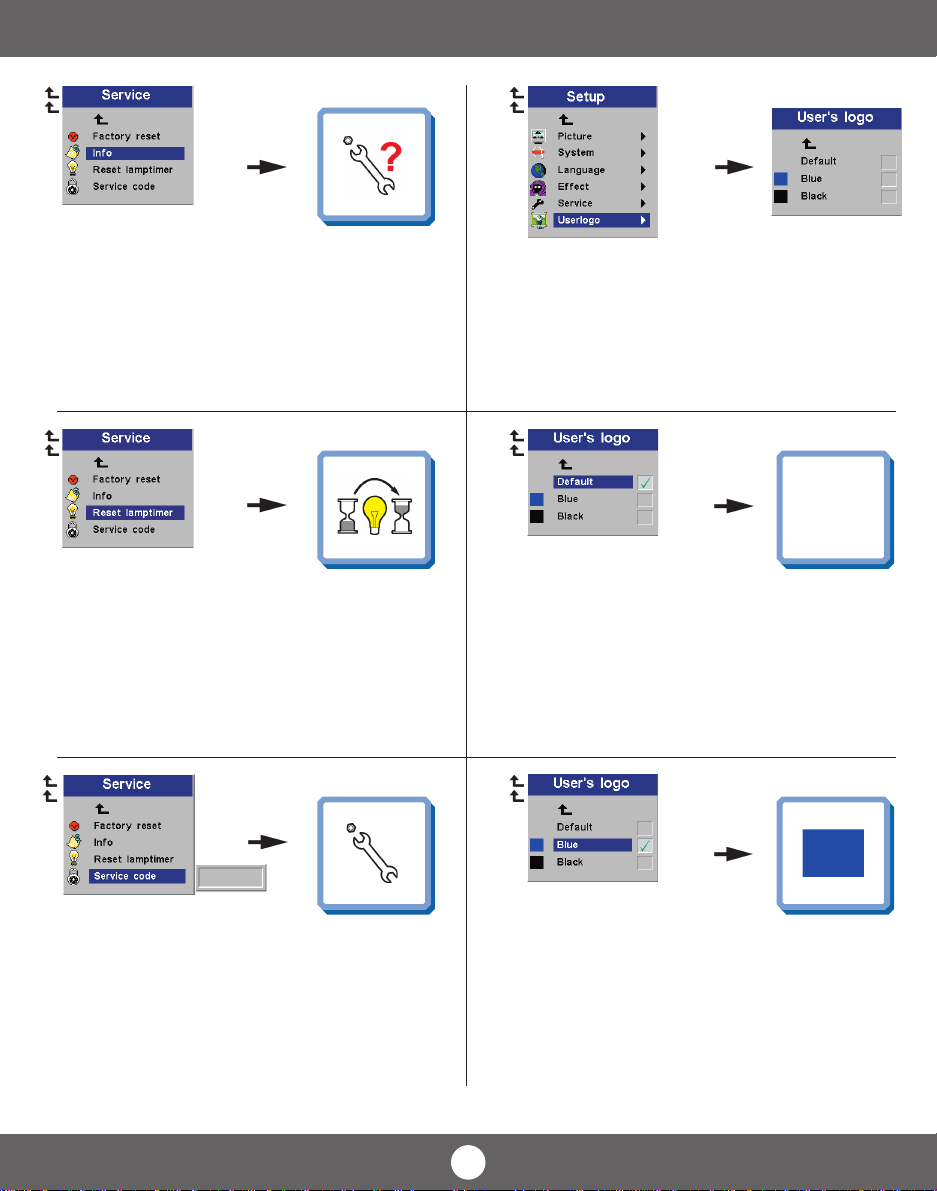

Select to display service information
Aktivieren, um Serviceinformationen anzuzeigen
Sélectionner pour afficher l'information réparations
Sólo para personal técnico
Selezione per visualizzare le informazioni sull'assistenza
Selecione para obter informação sobre a fonte selecionada
Velges hvis du vil vise serviceinformasjon
Select to reset lamp timer after lamp replacement
Aktivieren, um Lampenstundenzähler nach dem Austausch auf Null zu setzen
Sélectionner pour remettre l'horloge de la lampe à zéro après changement de lampe
Seleccionar para restablecer el temporizador de la bombilla tras la sustitución
de la misma
Selezione per ripristinare il temporizzatore della lampadina dopo la sua sostituzione
Selecione para zerar o cronômetro da lâmpada após substituição da mesma
Velges for å tilbakestille telleverket for lampen etter lampeskift
Only for service personnel
Nur für Kundendienstpersonal
Pour le personnel technique uniquement
Sólo para personal técnico
Ad uso esclusivo dei tecnici di assistenza
Somente para serviço autorizado
Bare for servicepersonell
5.5.2
5.5.4
5.6
5.5.3 5.6.1
Projects a blue screen when no source is connected
Wenn keine Quelle angeschlossen ist, wird eine blaue Anzeige projiziert
Projette un
écran bleu lorsque aucune source n’est branch ée
Cuando no hay ninguna fuente conectada, se proyecta una pantalla azul
Proietta uno schermo blu quando non ci sono sorgenti collegate
Projeta uma tela azul quando nenhuma fonte est
á conectada
Projiserer et blått skjermbilde når det ikke er tilkoplet noen kilde
5.6.2
Projects the default projector logo screen when no source is connected
Es wird die standardgemäß eingestellte Logo-Anzeige des Projektors gezeigt, wenn keine
Quell angeschlossen ist
Projette par d
éfaut l’ écran logo lorsque aucune source n’est branch ée
Cuando no hay ninguna fuente conectada, se proyecta la pantalla por defecto con el
logotipo del proyector
Proietta lo schermo con il logo predefinito del proiettore quando non ci sono sorgenti collegate
Projeta tela predefinida do logotipo do projetor quando nenhuma fonte est
á conectada
Projiserer standard logoskjermbilde for projektoren når ingen kilde er tilkoblet.
MENU ADJUSTMENTS
MENÜEINSTELLUNGEN OPTIONS DE MENU MEN Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER
!

20
6.0
7.0

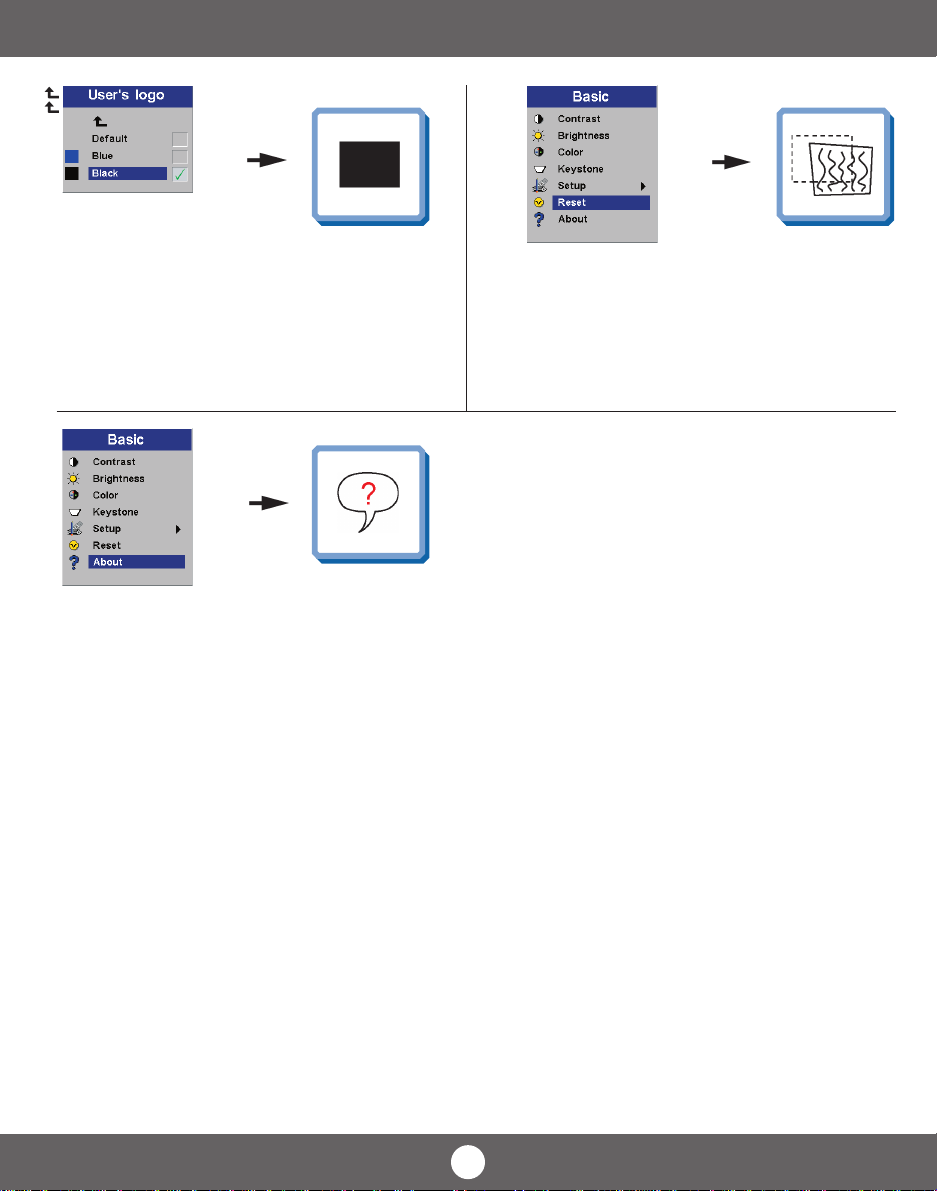

Synchronizes the projector settings to the active source
Synchronisiert die Projektoreinstellungen für die aktive Quelle
Synchronise les paramètres du projecteur avec la source active
Sincroniza las configuraciones del proyector con la fuente activa
Sincronizzazione delle impostazioni del proiettore sulla sorgente attiva
Sincroniza a configuração do projetor com a fonte ativa
Synkroniserer projektorens innstillinger med den aktive kilden
Indicates information about selected source
Zeigt Information über die aktive Quelle an
Renseigne sur la source sélectionnée
Proporciona información sobre fuentes seleccionadas
Informazioni sulla sorgente selezionata
Fornece informação sobre a fonte selecionada
Viser informasjon om den valgte kilden
MENU ADJUSTMENTS
MENÜEINSTELLUNGEN OPTIONS DE MENU MEN Ú DE AJUSTES IMPOSTAZIONI DAL MENU AJUSTES DO MENU MENYINNSTILLINGER
5.6.3
Projects a black screen when no source is connected
Wenn keine Quelle angeschlossen ist, wird eine schwarze Anzeige projiziert
Projette un
écran noir lorsque aucune source n’est branch ée
Cuando no hay ninguna fuente conecta, se proyecta una pantalla negra
Proietta uno schermo nero quando non ci sono sorgenti collegate
Projeta uma tela preta quando nenhuma fonte est
á conectada
Projiserer et svart skjermbilde når det ikke er tilkoblet noen kilde

21
LIGHT MESSAGES LEUCHTANZEIGEN INDICATEURS LUMINEUX
INDICADORES LUMINOSOS MESSAGGI LUMINOSI INDICADORES LUMINOSOS LYSSIGNALER
Green
Grün
Vert
Luz verde
Verde
Verde
Grønt
CONDITION
LEUCHTANZEIGE
ETAT
INDICACIÓN
CONDIZIONE
CONDIÇÃO
TILSTAND
Slow orange blinking.
Orange (langsam blinkend).
Orange pâle clignotant.
Luz naranja parpadeando
lentamente.
Lampeggio arancione lento
Laranja piscando lentamente
Oransje, langsomt blinkende.
Orange
Orange
Orange
Luz naranja
Arancione
Laranja
Oransje
Red
Rot
Rouge
Luz roja
Rosso
Vermelho
Rødt
STATUS
ZUSTAND
STATUT
ESTADO
STATO
STATUS
STATUS
Power ON (picture on the screen)
EIN (Bild auf Leinwand)
Position ON (image sur l'écran)
Encendido (ON) (imagen en pantalla)
Acceso (immagine sullo schermo)
Ligado (imagem na tela)
Strøm PÅ (bilde på skjermen)
The projector is going to standby.
Projektor geht in Standby-Modus über
Le projecteur passe en standby (attente)
El proyector se coloca en stndby
Il proiettore sta entrando in stand-by
O projetar está entrando em standby
Projektoren går til ventemodus
The projector is in standby (sleep) mode.
Der Projektor befindet sich in Standby-Modus
Le projecteur est en mode standby (attente)
El proyector está en modo standby (sleep)
Il proiettore è in modalità stand-by (sleep)
O projetor está em modo standby (descanso)
Projektoren er i ventemodus (dvalemodus)
The lamp lifetime is overdue. Return the projector to qualified service
personnel for lamp change.
Die Lebensdauer der Lampe ist abgelaufen. Lassen Sie einen
Lampenwechsel vonqualifiziertem Kundendienstpersonal durchführen.
La durée de vie de la lampe est dépasseé. Retournez le projecteur
au personnel technique qualifié pour le changement de lampe.
La vida útil de la bombilla se ha agotado. Lleve el proyector a un
servicio técnico autorizado para cambiarla.
È stata superata la durata della lampadina. Rendere il proiettore a
tecnici di assistenza qualificati per la sostituzione della lampadina.
A vida útil da lâmpada está ultrapassada. Leve o projetor a um
serviço de assistência qualificado para troca de lâmpada.
Lampens levetid er overskredet. Send projektoren til kvalifisert
servicepersonell for lampeskift.
EXPLANATION
ERLÄUTERUNG
EXPLICATION
EXPLICACIÓN
SPIEGAZIONE
EXPLICAÇÃO
FORKLARING
Power OFF has been selected
and OSD logo screen is displayed.
Der Projektor wurde auf AUS gestellt,
das OSD-Logo wird angezeigt.
La position OFF a été sélectionnée
et l'écran logo OSD est affiché
Se ha seleccionado APAGADO y la
(OFF) pantalla muestra el logotipo de OSD.
È stato selezionato lo spegnimento OFF e
viene proiettato sullo schermo il logo OSD
A opção DESLIGAR foi selecionada e a
tela do logotipo OSD é exibida.
Strøm AV er valgt, og
logoskjermbildet for OSD vises.
Standby mode
Standby-Modus
Mode standby (attente)
Modo standby
Modalità stand-by
Modo standby
Ventemodus
Lamp life has expired,
OSD message is displayed.
Lampenwechsel ist fällig,
OSD-Meldung erscheint.
La durée de vie de la lampe est
dépassée, un message OSD est affiché.
Aparece un mensaje de OSD indicando
que la bombilla se ha agotado.
La vita utile della lampadina è giunta a
termine, viene proiettato il mesaggio OSD
A vida útil da lâmpada expirou, uma
mensagem OSD é exibida.
Lampens levetid er overskredet,
OSD-melding vises.
I
Normal mode.
Betriebsmodus
Mode normal
Modo normal
Modalità normale
Modo normal
Normal modus.
Power
Alarm
Power
Alarm
Power
Alarm
Power
Alarm

22
Fast red blinking
Rot (schnell blinkend)
Rouge à clignotement rapide
Luz roja parpadeando
rápidamente
Lampeggio rosso rapido
Vermelho piscando rapidamente
Rødt, raskt blinkende
The projector temperature is above the critical limit. Please allow
the projector to cool down by turning off the projector.
Die Temperatur des Projektors befindet sich im kritischen Bereich.
Schalten Sie den Projektor aus und lassen ihn abkühlen.
La température du projecteur est trop élevée. Eteignez le
projecteur et laissez-le refroidir.
La temperatura del projector ha alcanzado el punto crítico. Apague
el proyector y deje que se enfríe.
La temperatura del proiettore ha superato il limite critico. Spegnere
il proiettore e lasciarlo raffreddare
A temperatura do projetor está acima do limente crítico. Por favor
permita que o projetor esfrie desligando-o.
Projektorens temperatur er over den kritiske grensen. slå projektoren
av slik at den kan kjøle seg ned.
High temperature,
OSD message is displayed.
Überhitzung,
OSD-Meldung wird angezeigt.
Température élevée,
Un message OSD est affiché
Aparece un mensaje de OSD que
indica temperatura elevada.
Temperatura elevata, viene proiettato
il messaggio OSD.
Temperatura alta. Uma mensagem
OSD é exibida.
OSD-melding om høy temperatur
vises.
CONDITION
LEUCHTANZEIGE
ETAT
INDICACIÓN
CONDIZIONE
CONDIÇÃO
TILSTAND
STATUS
ZUSTAND
STATUT
ESTADO
STATO
STATUS
STATUS
EXPLANATION
ERLÄUTERUNG
EXPLICATION
EXPLICACIÓN
SPIEGAZIONE
EXPLICAÇÃO
FORKLARING
Alarm
Power
Alarm
Power
Red blinking (xx - xx - xx)
Rot blinkend (xx - xx - xx)
Rouge à clignomente (xx - xx - xx)
Luz roja parpadeando (xx - xx - xx)
Lampeggio rosso (xx - xx - xx)
Vermelho piscando (xx - xx - xx)
Rødt blinkende (xx - xx - xx)
Projector will shut down
Der Projektor wird heruntergefahren
Le projecteur s’
éteindra
El proyector se apagar á
Il proiettore si spegne
O projetor apagar
á
Prosjektoren vil slå seg av
The fans are not connected / operating
Die Ventilatoren sind nicht angeschlossen/in Betrieb
Le ventilateur n’est pas branch
é/ne fonctionne pas
Los ventiladores no est án conectados o funcionando
Le ventole non sono collegate/operative
Os ventiladores não estão conectados/funcionando
Viftene er ikke tilkoblet/i gang
LIGHT MESSAGES LEUCHTANZEIGEN INDICATEURS LUMINEUX
INDICADORES LUMINOSOS MESSAGGI LUMINOSI INDICADORES LUMINOSOS LYSSIGNALER
