ARANI WALL PACK 11 User manual

ÉCLAIRAGE MURAL 11 AU DEL
Installation
MONTAGE MURAL
Boîte
Niveau à bulle
Charnières mains libres
Boîte
Rondelles d'arrêt
dentelées
Pivot ajustable
Vis
Joint EVA
Bouchons de fermeture G 1/2
Cellule
photoélectrique
Luminaire
Bague d'étanchéité
Luminaire Verre
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
2253
1802
1352
901
450
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
3048
2438
1829
1219
609
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
3054
2443
1832
1221
610
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
3092
2474
1855
1237
618
1. Vérifiez l'orientation de la boîte - «TOP» doit être orienté vers le haut.
2. Passez les câbles d'alimentation dans le joint de la boîte et dans une
entrée défonçable (knockout).
3．Sécurisez la boîte sur le mur utilisant les accessoires montage
approprié. Un niveau à bulle est inclus.
4．Scellez les bords entre la boîte et le mur avec un scellant de
silicone et sur la boîte de jonction. Vérifiez que le joint est
entièrement scellé.
5．Utilisant la charnière mains libres, branchez les fils.
(Blanc à neutre, noir à ligne, vert/jaune à terre)
6．Vérifiez les fils sont approuvés UL, et l'installation conforme
aux normes nationaux, locaux de construction et de sécurité.
7．Placez le luminaire sur la boîte et serrez les vis.
8．Adjustez l'inclinaison du luminaire et serrez les vis.
ATTENTION
VEUILLEZ LIRE AVANT L'INSTALLATION
— Seul un électricien agréé peut installer cette luminaire.
— Coupez l'alimentation électrique avant tout entretien.
— L'installation doit être conforme aux normes nationaux, locaux de construction et de sécurité.
— Toute modification de ce luminaire est interdite.
— Ce produit doit être relié à la terre.
— Ce luminaire est conçu pour fonctionner dans les températures de -30°C to 40°C, monté horizontalement, avec les DELs orientés vers le bas.
— Montage mural seulement

ENTRETIEN
ATTENTION: Coupez l'alimentation électrique avant
tout entretien. Laissez le luminaire refroidir avant de
manipuler.
1. Nettoyez la lentille de verre utilisant un nettoyant non-abrasif.
2. N'ouvrez pas le luminaire. Ne touchez pas les DELs.
INSTALLATION AVEC CELLULE
PHOTOÉLECTRIQUE
1. Branchez les fils comme ci-dessous.
2. Vérifiez le tension d'entrée de la cellule photoélectrique est
compatible avec l'alimentation.
Fig. 1
INSTALLATION SIMPLE
Le transformateur universel permets le fonctionnement à 120 à
277VCA, 60Hz, excepté les luminaires avec une cellule
photoélectrique de 120V (P1) , 277V (P2) ou 347V (P3). Veuillez
verifiez le tension d'entrée de votre luminaire.
DÉPANNAGE
1. Vérifiez le schéma de câblage de garantir un
raccordement électrique correct.
2. Vérifiez si le luminaire est bien mise à la terre.
3. Vérifiez la cellule photoélectrique (s'il est utilisé)
fonctionne bien.
1. Branchez les fils comme ci-dessous.
2. Vérifiez le tension d'entrée de la cellule photoélectrique est
compatible avec l'alimentation.
NOIR
LIGNE
NEUTRE BLANC
TERRE VERT/
JAUNE
LUMINAIRE
NOIR
NOIRNOIR
ENTRÉE
CHARGE DE LAMPE
ROUGE
CELLULE PHOTOÉLECTRIQUE
BLANC
BLANCBLANC

LED WALL PACK 11
WARNING

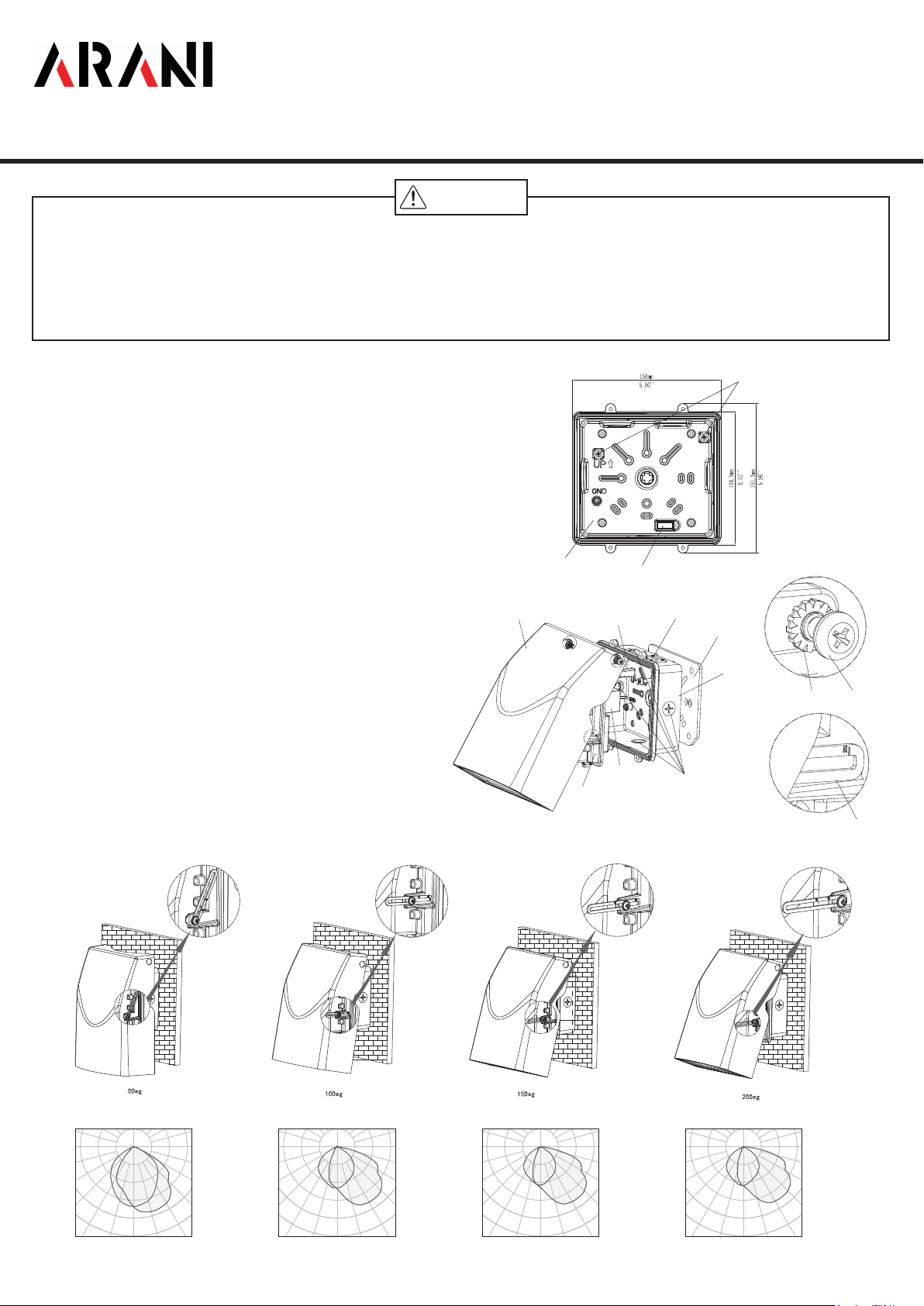

MOUNTING TO A WALL
Wall Mount Box
Leveling Bubble
Hands-free
mounting hinge
Wall Mount Box
Serrated Safety
Washers
Angle-adjustable Bracket
Screw
EVA Gasket
G 1/2 Close Up Plugs
Photocell
Fixture
Sealing ring
Body Glass
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
2253
1802
1352
901
450
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
3048
2438
1829
1219
609
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
3054
2443
1832
1221
610
0
180
09 09
75 75
105 105
60 60
45 45
30 30 15 15
3092
2474
1855
1237
618
1．Orient Wall Mount Box such that ‘TOP’ is pointing up.
2．Feed supply wires through Wall Mount Box Gasket into
Wall Mount Box from Knockout hole in back side.
3．Secure Wall Mount Box to a sturdy mounting surface
with appropriate mounting hardware. A Leveling Bubble
is provided to level xture.
4．Silicone around the edge of Wall Mount Box Gasket and/or
Junction Box, and check if the Gasket is fully sealed.
5．Hang the body on hands-free mounting hinge,
then wire the cord.( White to Neutral Lead, Black to Live Lead,
Yellow Green to Ground Lead )
6．Wire the xture using UL listed wire connectors according
to NEC and local codes.
7．Place wired xture over the Wall Mount Box and tighten
the top Screws. Then tighten the Lower Screws.
8．Adjust the beam spread as desired with Angle-adjustable
bracket then tighten the screws on side of xture body.
PLEASE READ ALL INSTRUCTIONS BEFORE ATTEMPTING INSTALLATION
— T o prevent personal injury or product damage only licensed electricians should install.
— To avoid electric shock or component damage disconnect power before attempting installation or servicing.
— This product must be installed in accordance with the national electric code (NEC) and all applicable federal, state and local electric codes and safety standards.
— Any alteration or modification of this product is expressly forbidden as it may cause serious personal injury, death, property damage and/or product malfunction.
— To prevent product malfunction and/or electrical shock this product must be properly grounded.
— This luminaire is designed to operate in ambient temperatures ranging from -40°C to 45°C and to be horizontally mounted with the LEDs facing down.
— Wall Mount Only
Installation

60 Hz except xtures factory ordered with a 120V photocell (P1)
or 277V photocell (P2) or 347V photocell (P3)
TROUBLESHOOTING
1.
to wiring directions.
2.
3. Be sure the photocell, if used, is functioning properly.
Universal voltage driver permits operation at 120V to 277VAC,
1.
2.
lead.
3.
CLEANING & MAINTENANCE
energized.
1. Clean glass lens with non-abrasive glass cleaning
solution.
2.
the LED.

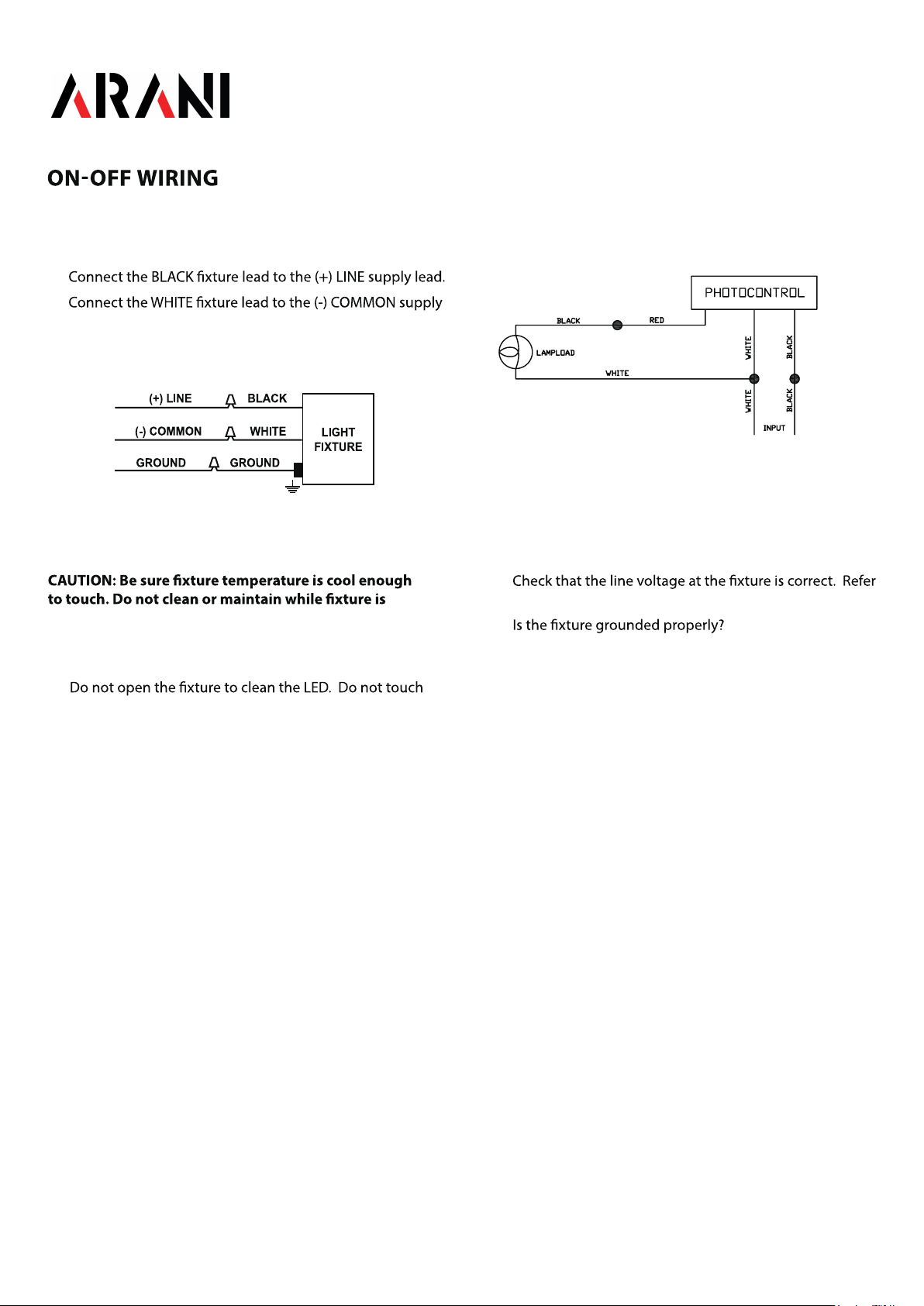

PHOTOCELL INSTALLATION
1. Install photocell and wire as per diagram.
2. Use photocell rated for your supply voltage.
Fig. 1
Connect the Yellow Green wire from xture to supply ground.
