Argo AEI1G30EMX User manual

EG
I
F
D
E
P
INSTALLATION INSTRUCTIONS • ISTRUZIONI D’INSTALLAZIONE
NOTICE D’INSTALLATION • INSTALLATIONSANLEITUNGEN
INSTRUCCIONES DE INSTALACION • INSTRUÇÕES DE INSTALAÇÃO
OODDHHGGIIEESSTTOOPPOOQQEETTHHSSHHSS
37.4255.088.04 02/2017
Split air conditioner system • Condizionatore d’aria split system
Climatiseurs split • Split-klimagerät
Acondicionador de aire de consola partida sistema split • Aparelho de ar condicionado-Sistema Split
ΔΙΑΙΡΟΥΜΕΝΕΣ ΜΟΝΑΔΕΣ ΚΛΙΜΑΣΜΟΥ
AEI1G30EMX GR

2
IMPORTANT!
Please read before installation
This air conditioning system meets strict safety and operating
standards.
For the installer or service person, it is important to install
or service the system so that it operates safely and efficiently.
For safe installation and trouble-free operation,
you must:
• Carefully read this instruction booklet before beginning.
• Follow each installation or repair step exactly as shown.
• Observe all local, state and national electrical codes.
• Pay close attention to all warning and caution notices
given in this manual.
•The unit must be supplied with a dedicated electrical line.
This symbol refers to a hazard or unsafe practice which
can result in severe personal injury or death.
This symbol refers to a hazard or unsafe practice which
can result in personal injury or product or property damage.
If necessary, get help
These instructions are all you need for most installation
sites and maintenance conditions.
If you require help for a special problem, contact our
sale/service outlet or your certified dealer for additional
instructions.
In case of improper installation
The manufacturer shall in no way be responsible for improper
installation or maintenance service, including failure to follow
the instructions in this document.
SPECIAL PRECAUTIONS
• During installation, connect before the refrigerant system
and then the wiring one; proceed in the reverse orden
when removing the units.
When wiring
ELECTRICAL SHOCK CAN CAUSE SEVERE
PERSONAL INJURY OR DEATH. ONLY A
QUALIFIED, EXPERIENCED ELECTRICIANS
SHOULD ATTEMPT TO WIRE THIS SYSTEM.
• Do not supply power to the unit until all wiring and tubing
are completed or reconnected and checked, to ensure
the grounding.
• Highly dangerous electrical voltages are used in this
system. Carefully refer to the wiring diagram and these
instructions when wiring.
Improper connections and inadequate grounding can
cause accidental injury and death.
•Ground the unit following local electrical codes.
• The Yellow/Green wire cannot be used for any connection
different from the ground connection.
• Connect all wiring tightly. Loose wiring may cause
overheating at connection points and a possible fire
hazard.
• Do not allow wiring to touch the refrigerant tubing,
compressor, or any moving parts of the fan.
• Do not use multi-core cable when wiring the power supply
and control lines. Use separate cables for each type of line.
When transporting
Be careful when picking up and moving the indoor and
outdoor units. Get a partner to help, and bend your knees
when lifting to reduce strain on your back. Sharp edges or
thin aluminium fins on the air conditioner can cut your fingers.
When installing...
... In a ceiling or wall
Make sure the ceiling/wall is strong enough to hold the unit-
weight. It may be necessary to build a strong wooden or
metal frame to provide added support.
... In a room
Properly insulate any tubing run inside a room to prevent
"sweating", which can cause dripping and water damage to
walls and floors.
... In moist or uneven locations
Use a raised concrete base to provide a solid level
foundation for the outdoor unit.
This prevents damage and abnormal vibrations.
... In area with strong winds
Securely anchor the outdoor unit down with bolts and a
metal frame. Provide a suitable air baffle.
... In a snowy area (for heat pump-type systems)
Install the outdoor unit on a raised platform that is higher than
drifting snow. Provide snow vents.
When connecting refrigerant tubing
• Keep all tubing runs as short as possible.
• Use the flare method for connecting tubing.
• Apply refrigerant lubricant to the matching surfaces of
the flare and union tubes before connecting them; screw
by hand and then tighten the nut with a torque wrench
for a leak-free connection.
• Check carefully for leaks before starting the test run.
NOTE:
Depending on the system type, liquid and gas lines may
be either narrow or wide. Therefore, to avoid confusion, the
refrigerant tubing for your particular model is specified as
narrow tube for liquid, wide tube for gas.
When servicing
• Turn the power OFF at the main power board before
opening the unit to check or repair electrical parts and
wiring.
• Keep your fingers and clothing away from any moving
parts.
• Clean up the site after the work, remembering to check
that no metal scraps or bits of wiring have been left inside
the unit being serviced.
• Ventilate the room during the installation or testing the
refrigeration system; make sure that, after the installation,
no gas leaks are present, because this could produce
toxic gas and dangerous if in contact with flames or heat-
sources.
WARNING
CAUTION
WARNING
EG

3
Installation site selection
AVOID
• Heat sources, exhaust fans.
• Direct sunlight.
• Damp, humid or uneven locations.
• To make holes in areas where electrical wiring or conduits
are located.
DO
• Choose places as cool as possible and well ventilated.
• use lug bolts or equal to bolt down the unit, reducing
vibration and noise.

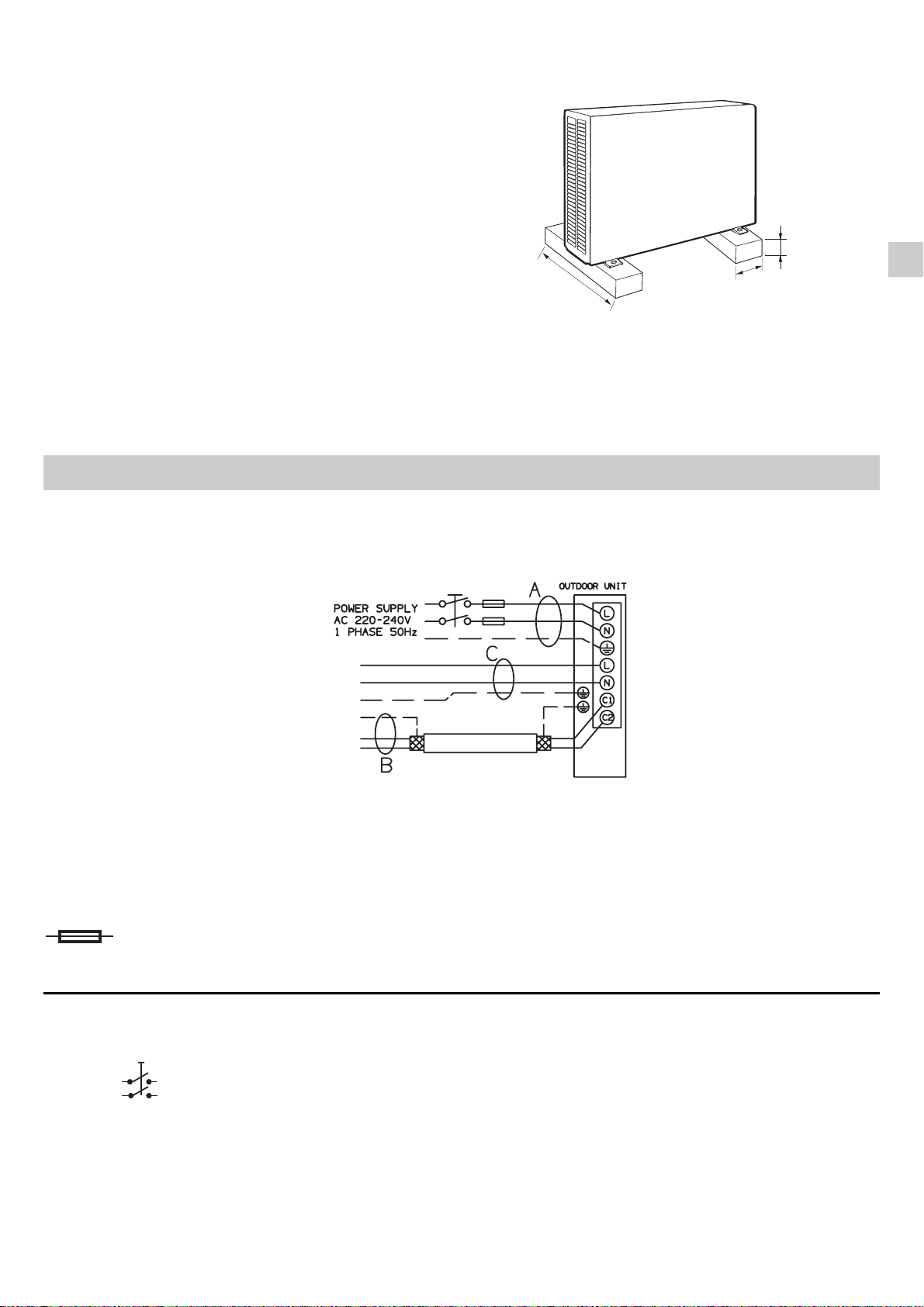

Provide a solid base for outdoor unit raised from the ground
level. Fix unit to base using 4 anchor bolts.
10 cm
10 cm
40 cm
SYSTEM WIRING DIAGRAM
220 - 240 V ~ 50 Hz
DELAYED FUSE
Main switch for disconnection from the supply line must have a contact separation
in all poles that provides full disconnection under category III overvoltage conditions.
TO INDOOR UNIT
EG

4

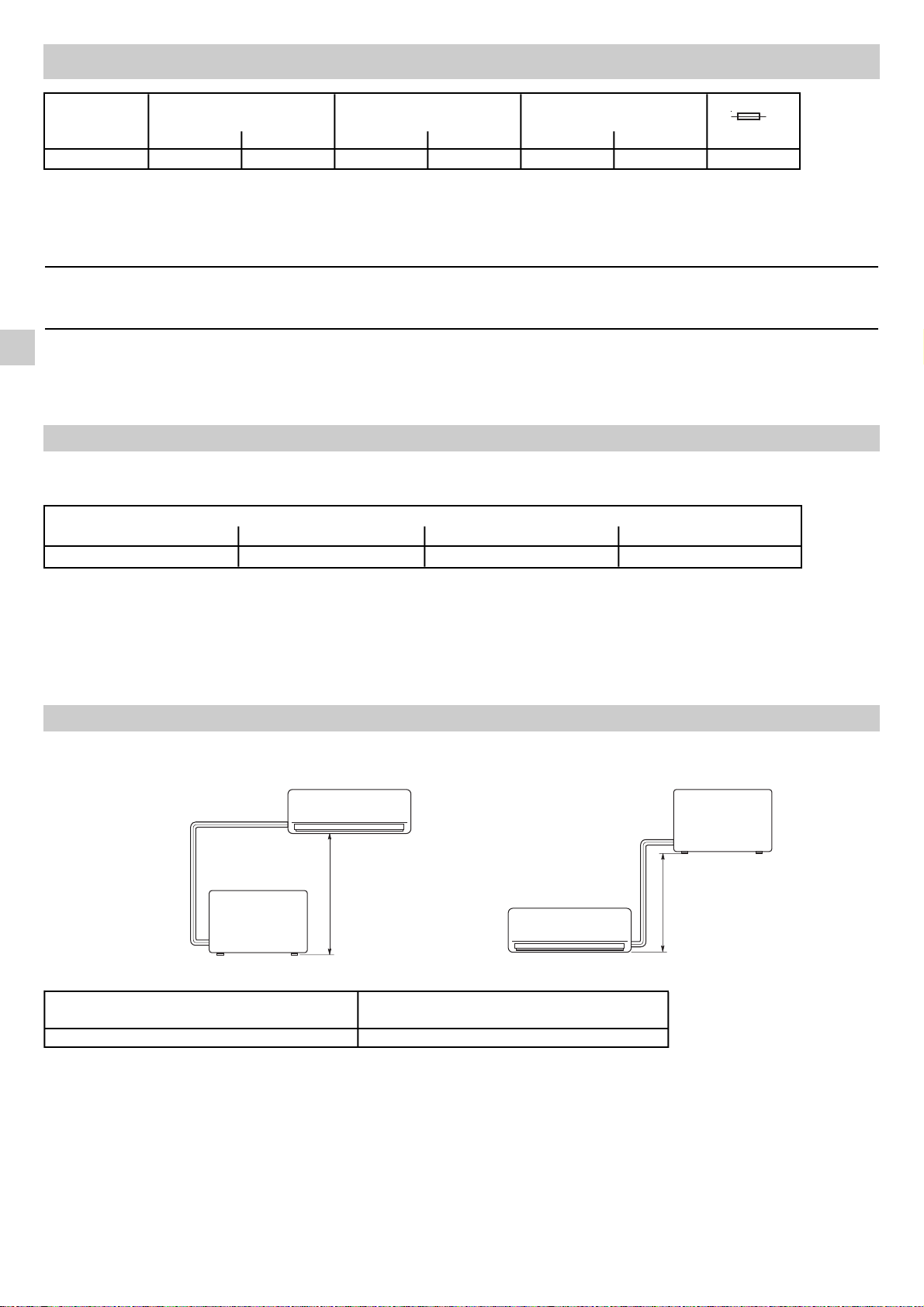

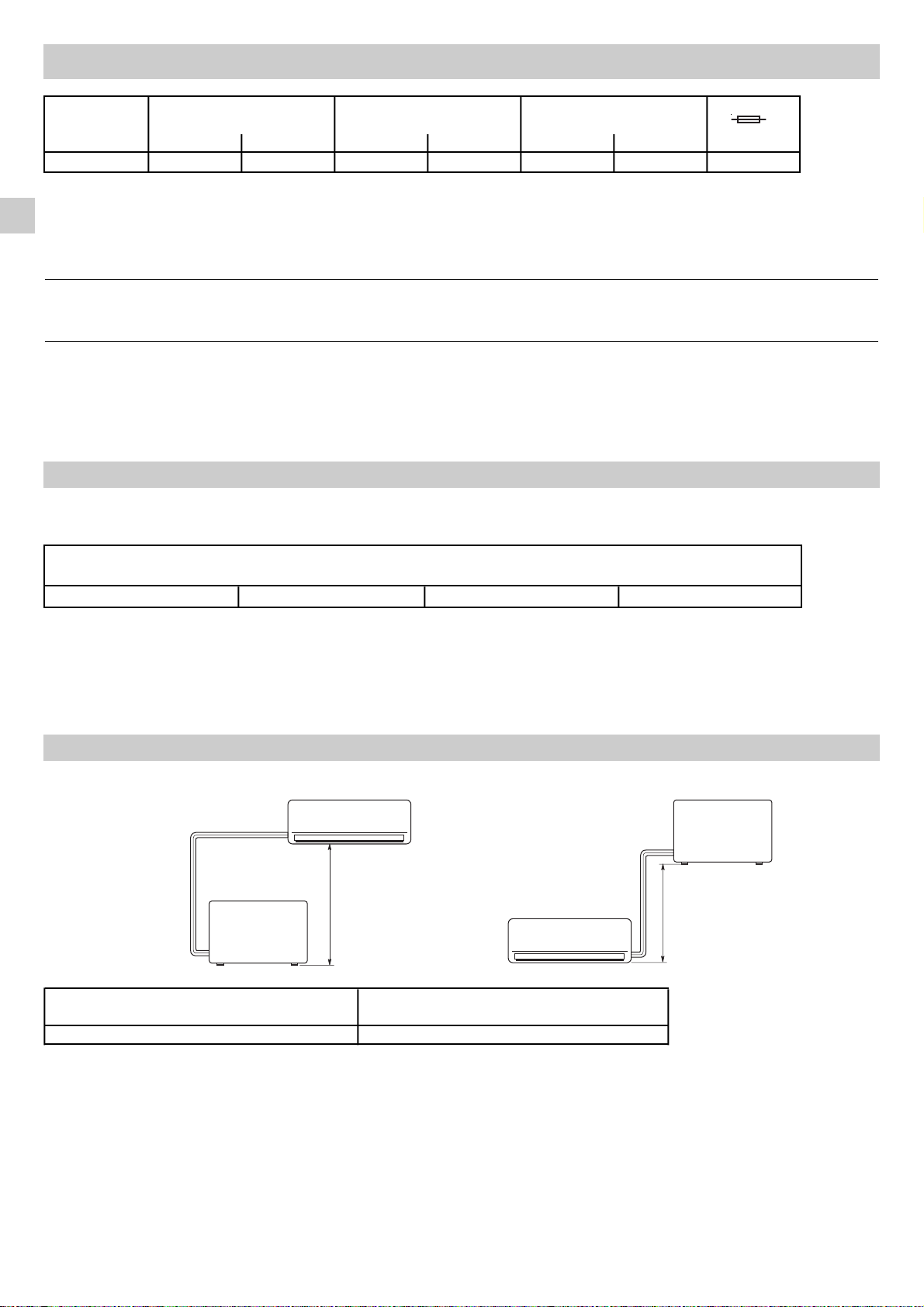

TUBING LENGTH AND ELEVATION DIFFERENCE LIMITS
OUTER DIAMETER MIN. THICKNESS OUTER DIAMETER MIN. THICKNESS
6,35 mm 0,8 mm 9,52 mm 0,8 mm
NARROW TUBE
LARGE TUBE
HH
TOTAL TUBING LENGHT
AT SHIPMENT (m)
7,5
15
TOTAL TUBING LENGHT
WITH ADDITIONAL REFRIGERANT (m)
REQUIRED AMOUNT OF ADDITIONAL REFRIGERANT
For tubing 1/4 “ - 3/8” = 15g/m
For tubing 1/4 “ - 1/2” = 20g/m
For tubing Emix (3/8”) = 15g/m
LIMIT OF ELEVATION DIFFERENCE - OUTDOOR UNIT/INDOOR UNIT: 10m (H)
No additional charge of compressor oil is necessary.
Supply power wire A:
Multipolar electric wire. Size and length of the suggested electric wire are showed on table “electrical data”. The wire
must be Mod. H07RN-F (according to CEI 20-19 CENELEC HD 22). Make sure the length of the conductors between
the fixing point and the terminals allows the straining of the conductors L, N before that of the grounding.
Connecting wire B (SHIELDED):
Bipolar electric shielded wire; size and length of the suggested electric wire are showed on table “electrical data”.
The wires have not to be lighter than Mod. H05VVC4V5-K (according to CEI 20-20 CENELEC HD21).
Connecting wire C (with ground conductor):
Multipolar electric wire; size and length of the suggested electric wire are showed on table “electrical data”. The
wires have not to be lighter than Mod. H07RN-F (according to CEI 20-19 CENELEC HD22).
LENGTH, SIZE WIRES AND DELAYED FUSE
ADDITIONAL MATERIAL REQUIRED FOR INSTALLATION (NOT SUPPLIED)
●Deoxidized annealed copper tube for refrigerant tubing connecting the units of the system; it has to be insulated with foamed polyethylene
(min. thickness 8mm).
●
PVC pipe for condensate drain pipe (ø int.18mm) in length suitable to let the condensate flow into the outside drainage.
●
Anti-freeze oil for flare connections (about 30g.).
●
Electric wire: use insulated copper wires of size and length as shown at paragraph “SYSTEM WIRING DIAGRAMS”.
MODEL L ( m )
S ( mm2) L ( m ) S ( mm2) L ( m ) S ( mm2)
AEI1G30 15 1,5 15 0,75 15 1,5 10 A
A
B
C
EG

5
(go on page 6)
Power Supply:
220 - 240 V ~ 50 Hz
1.Standard screwdriver
2.Phillips head screwdriver
3.Knife or wire stripper
4.Tape measure
5.Level
6.Sabre saw or key hole saw
7.Hacksaw
8. Core bits ø 8
19.Hammer
10.Drill
11.Tube cutter
12.Tube flaring tool
13.Torque wrench
14.Adjustable wrench
15.Reamer (for reburring)
16.Hex. key
Tools required for installation (not supplied) Model Combinations:
SEE CATALOGUE
쐽Cooling Maximum conditions
Outdoor temperature : 43°C D.B.
Room temperature : 32°C D.B. / 23°C W.B.
쐽Cooling Minimum conditions
Outdoor temperature : –15°C D.B.
Room temperature : 10°C D.B. / 6°C W.B.
쐽Heating Maximum conditions
Outdoor temperature : 24°C D.B. / 18°C W.B.
Room temperature : 27°C D.B.
쐽Heating Minimum conditions
Outdoor temperature : –15°C D.B.
Room temperature : 5°C D.B.
OPERATING LIMITS
DECLARATION OF CONFORMITY
This product is marked as it satisfies Directives:
–Low voltage no. 2006/95/EC (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 +A13:2012 +
A1:2006 + A2:2009 con EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010 +
A15:2011).
–Electromagnetic compatibility no. 2004/108/EC, 92/31 EEC and 93/68 EEC. (Standard: EN55014-1 (2006) +A1(2009)
+ A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)
–RoHS2 no.2011/65/EU.
–Regulation (EU) no. 206/2012, of 6 march 2012, concerning the specifications for ecodesign requirements of air
conditioners and fans.
–Regulation (EU) no. 626/2011, of 4 may 2011, concerning the labeling indicating the energy consumption of air
conditioners.
This declaration will become void in case of misuse and/or non observance though partial of manufacturer's installation
and/or operating instructions.
EG
REGULATION (EU) No. 517/2014 - F-GAS
The unit contains R410A, a fluorinated greenhouse gas with
a global warming potential (GWP) of 2087.50. Do not
release R410A into the atmosphere.
R410A: 0.81 kg / 1.69 Tonn.CO2

2
IMPORTANTE!
Leggere prima di iniziare l’installazione
Questo sistema di condizionamento deve seguire rigidi
standard di sicurezza e di funzionamento.
Per l’installatore o il personale di assistenza è molto
importante installare o riparare il sistema di modo che
quest’ultimo operi con sicurezza ed efficienza.
Per un’installazione sicura e un buon
funzionamento è necessario:
• Leggere attentamente questo manuale di istruzioni prima
di iniziare.
• Seguire tutte le istruzioni di installazione o riparazione
esattamente come mostrato.
• Osservare tutte le norme elettriche locali, statali e nazionali.
• Fare molta attenzione a tutte le note di avvertimento e di
precauzione indicate in questo manuale.
• Per l’alimentazione dell’unità utilizzare una linea elettrica
dedicata.
Questo simbolo si riferisce a pericolo o utilizzo improprio che
possono provocare lesioni o morte.
Questo simbolo si riferisce a pericolo o utilizzo improprio che
possono provocare lesioni, danni all’apparecchio o
all’abitazione.
Se necessario, chiedi aiuto
Queste istruzioni sono tutto quello che necessita per la
maggior parte delle tipologie di installazione e manutenzione.
Nel caso in cui servisse aiuto per un particolare problema,
contattare i nostri punti di vendita/assistenza o il vostro
negoziante per ulteriori informazioni.
In caso di installazione errata
La ditta non è responsabile di un’errata installazione o
manutenzione qualora non vengano rispettate le istruzioni
di questo manuale.
PARTICOLARI PRECAUZIONI
• Durante l’installazione eseguire prima il collegamento del
circuito frigorifero e poi quello elettrico, procedere in
modo inverso nel caso di rimozione delle unità.
Quando è elettrico
LA SCARICA ELETTRICA PUÒ CAUSARE
LESIONI MOLTO GRAVI O LA MORTE. SOLO
ELETTRICISTI QUALIFICATI ED ESPERTI
POSSONO MANIPOLARE IL SISTEMA
ELETTRICO.
• Non alimentare l’unità finché tutti i cavi e i tubi non siano
completati o ricollegati e controllati, per assicurare le
messa a terra.
• In questo circuito elettrico vengono utilizzati voltaggi
elettrici altamente pericolosi. Fare riferimento allo schema
elettrico e a queste istruzioni durante il collegamento.
Collegamenti impropri e inadeguata messa a terra
possono causare lesioni accidentali o la morte.
•Eseguire la messa a terra dell’unità secondo le norme
elettriche locali.
• Il conduttore giallo/verde non può essere utilizzato per
collegamenti diversi dalla messa a terra.
• Fissare bene i cavi. Collegamenti inadeguati possono
causare surriscaldamento e un possibile incendio.
• I cavi elettrici non devono venire a contatto con i tubi
refrigeranti, il compressore o le parti mobili del ventilatore.
• Nel collegare l’alimentazione e le linee di controllo, non
usare cavi a più conduttori. Usare cavi separati per ciascun
tipo di linea.
Durante il trasporto
Fare attenzione nel sollevare e nello spostare le unità interna
ed esterna. È consigliabile farsi aiutare da qualcuno e
piegare le ginocchia quando si solleva per evitare strappi
alla schiena. Bordi affilati o sottili fogli di alluminio del
condizionatore potrebbero procurarvi dei tagli alle dita.
Durante l’installazione...
... A soffitto, a muro o a pavimento
Assicurarsi che siano abbastanza resistenti da reggere il
peso dell’unità. Potrebbe essere necessario costruire un
telaio in legno o metallo per provvedere a un supporto
maggiore.
... In un locale
Isolare accuratamente ogni tubazione nel locale per
prevenire formazione di condensa che potrebbe causare
gocciolamento e, di conseguenza, arrecare danni a muri e
pavimenti.
... In luoghi umidi o irregolari
Usare una base solida e rialzata dal terreno per predisporre
l’Unità Esterna.
Questo eviterà danni e vibrazioni anormali.
... In luoghi altamente ventilati
Ancorare saldamente l’unità esterna con bulloni e un telaio
in metallo. Provvedere a un adatto deflettore per l’aria.
... In luoghi soggetti a nevicate (per i condizionatori
pompa calore)
Installare l’Unità Esterna su una piattaforma più alta del
livello di accumulo della neve. Provvedere a un’apertura di
sfogo per la neve.
Collegando il circuito frigorifero
• Tenere le tubazioni più corte possibili.
• Usare il metodo di cartellatura per collegare i tubi.
• Oliare con olio anticongelante le superfici di contatto della
cartellatura e avvitare con le mani, quindi stringere le
connessioni utilizzando una chiave dinamometrica in
modo da ottenere un collegamento a buona tenuta.
• Verificare attentamente l’esistenza di eventuali perdite
prima della prova di funzionamento (test run).
NOTA:
Asecondo del tipo di sistema, le tubazioni per liquidi o gas
possono essere sia piccole che grandi. Per evitare
confusione, parlando di tubazione refrigerante, sarà
specificato: tubo piccolo per liquido, grande per gas.
Durante le riparazioni
• Togliere tensione (dall’interruttore generale) prima di aprire
l’unità per controllare o riparare parti elettriche.
• Tenere lontano mani e vestiti da ogni parte mobile.
• Pulire dopo aver terminato il lavoro, controllando di non
aver lasciato scarti metallici o pezzi di cavo all’interno
dell’unità.
• Areare il locale durante l’installazione e la prova del circuito
refrigerante; assicurarsi inoltre che, una volta completata
l’installazione, non si verifichino perdite di gas refrigerante
poiché il contatto con fiamme o fonti di calore può essere
tossico e molto pericoloso.
AVVERTIMENTO
PRECAUZIONE
AVVERTIMENTO
GIG

3
I
Scelta del luogo di installazione
EVITARE
• La vicinanza a fonti di calore o ad aree interessate da
espulsioni di aria calda.
• L’esposizione diretta al sole.
• Zone umide o soggette ad allagamenti e piano di appoggio
non livellato.
• Di eseguire fori nelle zone dove si trovano parti elettriche
o impianti.
È PREFERIBILE
• Scegliere aree possibilmente in ombra e leggermente
ventilate.
• Fissare l’unità alla base di appoggio per evitare vibrazioni.
Predisporre l'unità esterna su base solida rialzata dal terreno
e fissarla con 4 bulloni a espansione.
10 cm
10 cm
40 cm
COLLEGAMENTI ELETTRICI DEL SISTEMA
220 - 240 V ~ 50 Hz
FUSIBILE RITARDATO
Il dispositivo di disconnessione dalla rete di alimentazione deve avere una distanza
di apertura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III.
TO INDOOR UNIT

4
LIMITI SU LUNGHEZZA TUBI DI COLLEGAMENTO E DISLIVELLO
DIAMETRO ESTERNO SPESSORE MINIMO DIAMETRO ESTERNO SPESSORE MINIMO
6,35 mm 0,8 mm 9,52 mm 0,8 mm
TUBO PICCOLO
TUBO GRANDE
HH
CON CARICA STANDARD (m)
7,5
15
CON CARICA AGGIUNTIVA (m)
LUNGHEZZA TOTALE DELLE TUBAZIONI
LUNGHEZZA TOTALE DELLE TUBAZIONI
QUANTITA’ DI REFRIGERANTE AGGIUNTIVA
Per tubazioni 1/4 “ - 3/8” = 15g/m
Per tubazioni 1/4 “ - 1/2” = 20g/m
Per tubazioni Emix (3/8”) = 15g/m
MASSIMO DISLIVELLO - UNITA’ ESTERNA/UNITA’ INTERNA: 10m (H)
Non è necessaria alcuna aggiunta di olio al compressore.
Cavo di alimentazione A:
Cavo elettrico multipolare; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella dati elettrici. Il cavo deve
essere del tipo H07RN-F (secondo CEI 20-19 CENELEC HD22). Assicurarsi che la lunghezza dei conduttori fra il punto di fissaggio
del cavo ed i morsetti sia tale che i conduttori attivi si tendano prima del conduttore di messa a terra.
Cavo di collegamento B (SCHERMATO):
Cavo elettrico bipolare schermato; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella
dati elettrici. Il cavo non deve essere più leggero del tipo H05VVC4V5-K (secondo CEI 20-20 CENELEC HD21).
Cavo di collegamento C (con conduttore di terra):
Cavo elettrico multipolare; la sezione e la lunghezza del cavo elettrico consigliato sono indicate in tabella dati elettrici. Il cavo non
deve essere più leggero del tipo H07RN-F (secondo CEI 20-19 CENELEC HD22).
LUNGHEZZA, SEZIONE CAVI E FUSIBILI RITARDATI
MATERIALE ADDIZIONALE PER L'INSTALLAZIONE (NON FORNITO)
●
Tubo in rame ricotto e disossidato per refrigerazione per il collegamento tra le unità, ed isolato con polietilene espanso di spessore min.
8 mm.
●
Tubo in PVC per scarico condensa (ø int. 18 mm) di lunghezza sufficiente a convogliare la condensa ad uno scarico esterno.
●
Olio refrigerante per connessioni a cartella (circa 30 g.)
●
Cavo elettrico: utilizzare cavi di rame isolato del tipo, sezione e lunghezza indicati nel paragrafo “COLLEGAMENTI ELETTRICI DEL SISTEMA” .
MODEL L ( m )
S ( mm2) L ( m ) S ( mm2) L ( m ) S ( mm2)
AEI1G30 15 1,5 15 0,75 15 1,5 10 A
A
B
C
GIG

5
Combinazione Modelli:
VEDI CATALOGO
1.Cacciavite a lama
2.Cacciavite medio a
stella
3.Forbici spelafili
4.Metro
5.Livella
6.Punta fresa a tazza
7.Seghetto
8.Punta da trapano ø 8
19.Martello
10.Trapano
11.Tagliatubi a coltello rotante
12.Flangiatubi a giogo per
attacco a cartella
13.Chiave dinamometrica
14.Chiavi fisse o a rullino
15.Sbavatore
16.Chiave esagonale
Attrezzi necessari per l’installazione (non forniti)
REGOLAMENTO (UE) N. 517/2014 - F-GAS
L’unità contiene R410A, un gas fluorurato a effetto serra,
con potenziale di riscaldamento globale (GWP) = 2087,50.
Non disperdere R410A nell’ambiente.
R410A: 0.81 kg / 1.69 Tonn.CO2
Alimentazione elettrica:
220 - 240 V ~ 50 Hz
쐽 Condizioni Massime in Raffreddamento
Temperatura esterna : 43°C B.S.
Temperatura internea: 32°C B.S. / 23°C B.U.
쐽 Condizioni Minime in Raffreddamento
Temperatura esterna : –15°C B.S.
Temperatura interna: 10°C B.S. / 6°C B.U.
쐽 Condizioni Massime in Riscaldamento
Temperatura esterna : 24°C B.S. / 18°C B.U.
Temperatura interna: 27°C B.S.
쐽 Condizioni Minime in Riscaldamento
Temperatura esterna : –15°C B.S.
Temperatura interna: 5°C B.S.
LIMITI DI FUNZIONAMENTO
DICHIARAZIONE DI CONFORMITÀ
Questo prodotto è marcato in quanto conforme alle Direttive:
–Bassa Tensione n. 2006/95/CE (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 +A12:2005 +A13:2012
+ A1:2006 + A2:2009 with EN 60335-1:2002 +A11:2004 + A1:2004 +A12:2006 + A2:2006 + A13:2008 +A14:2010 +
A15:2011).
–Compatibilità Elettromagnetica n. 2004/108/CE, 92/31 CEE e 93/68 CEE. (Standard: EN55014-1 (2006) + A1(2009)
+ A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)
–RoHS2 n.2011/65/UE.
–Regolamento (UE) n. 206/2012, del 6 marzo 2012, relativo alle specifiche per la progettazione ecocompatibile dei
condizionatori d’aria e dei ventilatori.
–Regolamento (UE) n. 626/2011, del 4 maggio 2011, relativo all’etichettatura indicante il consumo d’energia dei
condizionatori d’aria.
Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata
osservanza, anche solo parziale, delle istruzioni d'installazione e/o d'uso.
I
( continua a pag. 6 )

2
IMPORTANT!
Veuillez lire ce qui suit avant de commencer
Ce système de conditionnement de l'air répond à des
normes strictes de fonctionnement et de sécurité. En tant
qu'installateur ou ingénieur de maintenance, une partie
importante de votre travail est d'installer ou d'entretenir le
système de manière à ce qu'il fonctionne efficacement en
toute sécurité.
Pour effectuer une installation sûre et obtenir un
fonctionnement sans problème, il vous faut:
• Lire attentivement cette brochure d'information avant de
commencer.
• Procéder à chaque étape de l'installation ou de la
réparation exactement comme il est indiqué.
• Respecter toutes les réglementations électriques locales,
régionales et nationales.
• Observer toutes les recommandations de prudence et
de sécurité données dans cette notice.
• Pour l'alimentation de l'appareil utiliser une ligne électrique
dédiée.
Ce symbole fait référence à une pratique dangereuse ou
imprudente qui peut entraîner des blessures personnelles
ou la mort.
Ce symbole fait référence à une pratique dangereuse ou
imprudente qui peut entraîner des blessures personnelles
ou des dégâts matériels, soit à l'appareil, soit aux
installations.
Si nécessaire, demandez que l'on vous prête assistance
Ces instructions suffisent à la plupart des sites d'installation
et des conditions de maintenance. Si vous avez besoin
d'assistance pour résoudre un problème particulier,
adressez-vous à notre service aprés vente ou à votre
revendeur agréé pour obtenir des instructions
supplémentaires.
Dans le cas d'une installation incorrecte
Le fabricant ne sera en aucun cas responsable dans le cas
d'une installation ou d'une maintenance incorrecte, y compris
dans le cas de non-respect des instructions contenues dans
ce document.
PRECAUTIONS PARTICULIERES
• Pour l’installation: raccorder les liaisons frigorifiques, puis
les liaisons électriques.
Pour le démontage: procéder de manière inverse.
Lors du câblage
UNE DECHARGE ELECTRIQUE PEUT
ENTRAINER UNE BLESSURE PERSONNELLE
GRAVE OU LA MORT. SEUL UN ELECTRICIEN
QUALIFIE ET EXPERIMENTE DOIT EFFECTUER
LE CABLAGE DE CE SYSTEME.
• Ne mettez pas l'appareil sous tension tant que tout le
système de câbles et de tuyaux n'est pas terminé ou
rebranché et vérifié, pour assurer la mise à la terre.
• Des tension électriques extrêmement dangereuses sont
utilisées dans ce système. Veuillez consulter attentivement
le schéma de câblage et ses instructions lors du câblage.
Des connexions incorrectes ou une mise à la terre
inadéquate peuvent entraîner des blessures
accidentelles ou la mort.
•Effectuez la mise à la terre de l'appareil en respectant
les réglementations électriques locales.
• Le câble jaune/vert ne peut en aucun cas être utilisé pour
toute autre connexion que celle de la mise à la terre.
• Serrez fermement toutes les connexions. Un câble mal
fixé peut entraîner une surchauffe au point de connexion
et présenter un danger potentiel d'incendie.
• Il ne faut en aucun cas laisser les câbles toucher la
tuyauterie du réfrigérant, le compresseur ou toute pièce
mobile.
• N’utilisez pas de câble multiconducteur pour le câblage
des lignes d’alimentation électrique et celles de
commande. Utilisez des câbles séparés pour chaque type
de ligne.
Lors du transport
Soyez prudent lorsque vous soulevez et déplacez les
appareils intérieur et extérieur. Demandez à un collègue
de vous aider, et pliez les genoux lors du levage afin de
réduire les efforts sur votre dos. Les bords acérés ou les
ailettes en aluminium mince se trouvant sur le climatiseur
risquent de vous entailler les doigts.
Lors de l'installation...
... dans un plafond ou un mur
Assurez-vous que le plafond ou le mur sont suffisamment
solides pour supporter le poids de l'appareil. Il peut être
nécessaire de construire un solide châssis en bois ou en
métal pour offrir un support supplémentaire.
... dans une pièce
Isolez correctement tout tuyau circulant à l'intérieur d'une
pièce pour éviter que de la condensation ne s'y dépose et
ne goutte, ce qui pourrait endommager les murs et les
planchers.
... dans des endroits humides ou sur des surfaces
irrégulières
Utilisez une plate-forme surélevée pour offrir une base
solide et régulière à l'appareil extérieur.
Ceci permettra d'éviter des dégâts causés par l'eau et des
vibrations anormales.
... dans une zone exposée à des vents forts
Ancrez solidement l'appareil extérieur avec des boulons et
un châssis en métal. Réalisez un déflecteur efficace.
... dans une zone neigeuse (pour le système du type
reversible)
Installez l'appareil extérieur sur une plate-forme surélevée
à un niveau supérieur à l'amoncellement de la neige.
Réalisez des évents à neige.
Lors de la connexion des tuyaux de réfrigération
• Limitez au maximum la longueur des tuyaux.
• Les raccordements sont de type flare.
• Appliquez de l’huile frigorifique sur les surfaces de contact
avant de les connecter, puis serrez l'ecrou avec une clé
dynamométrique pour effectuer une connexion sans fuite.
• Recherchez soigneusement la présence de fuites avant
d'effectuer l'essai de fonctionnement.
NOTE:
Selon le type du système, les tuyaux de gaz et de liquide
peuvent être petits ou gros. Par conséquent, afin d'éviter
toute confusion, le tuyau de réfrigérant de votre modèle
particulier est dénommé "petit" pour le liquide et "gros" pour
le gaz.
Lors de la maintenance
• Interrompre l'alimentation électrique sur le commutateur
principal avant d'ouvrir l'appareil pour vérifier ou réparer
le câblage et les pièces électriques.
• Veillez à maintenir vos doigts et vos vêtements éloignés
de toutes les pièces mobiles.
• Nettoyez le site lorsque vous avez fini, en pensant à
vérifier que vous n'avez laissé aucune ébarbure de métal
ou morceau de câble à l'intérieur de l'appareil dont vous
avez effectué la maintenance.
• Aèrez la pièce pendant l'installation et l'essai du circuit
réfrigérant; assurez-vous que, après l'installation, des
fuites de gaz réfrigérant ne se produisent pas, puisque
le contact avec des flammes ou des sources de chaleur
peut être toxique et très dangereux.
DANGER
PRUDENCE
DANGER
FG

3
GF
Choix de l'emplacement d'installation
EVITEZ
• Les sources de chaleur, les ventilateurs d'évacuation,
etc.
• La lumière directe du soleil.
• Les endroits mouillés, humides ou de surface irrégulières.
• De faire des trous où il y a des câbles électriques ou des
conduits.
RECHERCHEZ
• Un emplacement aussi frais que possible et bien ventilé.
• Utilisez des boulons ou similaire pour fixer l'appareil, afin
d'en réduire le bruit et les vibrations.
Mettre l'unité extérieure sur une base solide degagée du sol
et la fixer à l'aide de 4 faire-fond.
10 cm
10 cm
40 cm
BRANCHEMENTS ELECTRIQUES DU SYSTEME
220 - 240 V ~ 50 Hz
FUSIBLE RETARDE
Le dispositif de sectionnement de la ligne doit avoir une distance d'ouverture des
contacts qui permit le sectionnement complet dans les conditionnes de la catégorie
de surtension III.
TO INDOOR UNIT

4
LIMITES LONGUEUR LIGNE DE RACCORDEMENT ET DENIVELLATION
DIAMETRE EXTERIEUR EPAISSEUR MIN. DIAMETRE EXTERIEUR EPAISSEUR MIN.
6,35 mm 0,8 mm 9,52 mm 0,8 mm
PETIT TUBE
GROS TUBE
HH
LONGUEUR TOTALE DES TUYAUX
LONGUEUR TOTALE DES TUYAUX
AVEC CHARGE STANDARD (m)
AVEC CHARGE ADDITIONNELLE (m)
7,5
15
QUANTITE DE REFRIGERANT ADDITIONNEL
Pour
tuyaux 1/4 “ - 3/8” = 15g/m
Pour
tuyaux 1/4 “ - 1/2” = 20g/m
Pour tuyaux Emix (3/8”) = 15g/m
DENIVELLATION MAXIMUM - UNITE EXTERIEURE/UNITE INTERIEURE: 10m (H)
Il n'est pas nécessaire d’ajouter de l'huile au compresseur.
MATERIEL ACCESSOIRES POUR L'INSTALLATION (NON LIVRE)
●Lignes en tube cuivre recuit de qualité frigorifique pour le raccordement entre les unités. La ligne doit être isolée en mousse de
polyéthylène d’épaisseur min. de 8mm.
●Tube en PVC pour sortie des condensat (Ø int.18mm) ayant une longueur suffisante pour diriger les condensats vers une sortie extérieure.
●Huile frigorifique pour connexion flares (30 g. environ).
●Câble électrique: Utiliser câbles en cuivre isolé de type, section et longeur indiquées dans le paragraphe “BRANCHEMENTS ELECTRIQUES
DU SYSTEME”.
Câble d’alimentation A:
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau “Données
électriques”. Le câble doit être de type H07RN-F (selon CEI 20-19 CENELEC HD22).
Assurez-vous que la longueur des conducteurs entre le point de fixation du câble et le bornier soit telle que les conducteurs
actifs (Phase - Neutre) se tendent avant le conducteur de mise à la terre (pour permettre aux conducteurs actifs Phase - Neutre
de se débrancher avant le conducteur de terre si le câble d’alimentation est tiré accidentellement).
Câble de raccordement B (BLINDE):
Câble électrique bipolaire blindé: la section et la longueur du câble électrique recommandé sont indiquées dans
le tableau “Données électriques”. Le câble doit être de type H05VVC4V5-K minimum (selon CEI 20-20 CENELEC HD21).
Câble de raccordement C (avec mise à la terre):
Câble électrique multipolaire: la section et la longueur du câble électrique recommandé sont indiquées dans le tableau “Données
électriques”. Le câble doit être de type H07RN-F minimum (selon CEI 20-19 CENELEC HD22).
LONGUEUR, SECTION CABLES ET FUSIBLES RETARDES
MODEL L ( m )
S ( mm2) L ( m ) S ( mm2) L ( m ) S ( mm2)
AEI1G30 15 1,5 15 0,75 15 1,5 10 A
A
B
C
FG

5
(suite page 6)
Alimentation électrique:
220 - 240 V ~ 50 Hz
1.Tournevis à tête plate
2.Tournevis moyen
cruciforme
3.Pince à dénuder
4.Mètre
5.Niveau
6.Scie cloche
7.Scie passe-partout
8.Foret pour perceuse ø 8
19.Marteau
10.Perceuse
11.Coupe-tubes
12.Dudgeonnière pour
connexion flares
13.Clé dynamométrique
14.Clés fixes et à molette
15.Ebarbeur
16.Clé héxagonale
Outillage necessaire à l'installation (non livré)
REGLEMENT (UE) n ° 517/2014 RELATIF AUX GAZ À
EFFET DE SERRE
L'appareil contient R410A, un gaz fluoré à effet de serre,
avec un potentiel de réchauffement global (PRG) de
2087.50. Ne déchargez pas de R410Adans l'atmosphère.
R410A: 0.81 kg / 1.69 Tonn.CO2
Combinaison de modèles:
VOIR LE CATALOGUE
쐽Conditions maximales en Refroidissement
Température extérieure: 43°C B.S.
Température intérieure : 32°C B.S. / 23°C B.H.
쐽Conditions minimales en Refroidissement
Température extérieure: –15°C B.S.
Température intérieure : 10°C B.S. / 6°C B.H.
쐽Conditions maximales en Chauffage
Température extérieure: 24°C B.S. / 18°C B.H.
Température intérieure : 27°C B.S.
쐽Conditions minimales en Chauffage
Température extérieure: –15°C B.S.
Température intérieure : 5°C B.S.
LIMITES DE FONCTIONNEMENT
DECLARATION DE CONFORMITÉ
Ce produit est marqué puisque il est conforme aux Directives:
–Basse Tension n° 2006/95/CE
(Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012
+ A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010 +
A15:2011).
–Compatibilité Electromagnétique n° 2004/108/CE, 92/31 CEE et 93/68 CEE. (Standard: EN55014-1 (2006) +A1(2009)
+ A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)
–RoHS2
n° 2011/65/UE.
–Regolamento (UE) n. 206/2012, del 6 marzo 2012, relativo alle specifiche per la progettazione ecocompatibile dei
condizionatori d’aria e dei ventilatori.
–Regolamento (UE) n. 626/2011, del 4 maggio 2011, relativo all’etichettatura indicante il consumo d’energia dei
condizionatori d’aria.
Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata
osservanza, anche solo parziale, delle istruzioni d'installazione e/o d'uso.
GF

2
WICHTIG!
Bitte vor Arbeitsbeginn lesen
Diese Klimaanlage entspricht strengen Sicherheits- und
Betriebsnormen.
Für den Installateur oder Bediener dieser Anlage ist es
wichtig, sie so einzubauen oder zu warten, daß ein sicherer
und effizienter Betrieb gewährleistet wird.
Für eine sichere Installation und einen
sorgenfreien Betrieb müssen Sie:
• DieseAnleitungsbroschüre vorArbeitsbeginn aufmerksam
lesen.
• Jeden Installations- und Reparaturschritt entsprechend
der Beschreibung ausführen.
• Alle örtlichen, regionalen und landesweiten Vorschriften
zum Umgang mit Elektrizität befolgen.
• Alle Hinweise zur Warnung und Vorsicht in dieser
Broschüre aufmerksam beachten.
• Eine eigene elektrische Zuleitung für die Versorgung.
Dieses Symbol bezieht sich auf eine Gefahr oder eine
falsche Verwendung der Anlage, die starke
Körperverletzungen oder Tod verursachen können..
Dieses Symbol bezieht sich auf eine Gefahr oder eine
falsche Verwendung der Anlage, die starke
Körperverletzungen oder Sachbeschädigungen verursachen
können.
Fragen Sie um Rat, wenn das notwendig ist
Diese Anleitungen sind für die meisten Einbauten und
Wartungsbedingungen ausreichend. Wenn Sie wegen eines
besonderen Problems Rat benötigen, wenden Sie bitte an
unser Verkaufs-/Wartungsbüro oder Ihren autorisierten
Händler.
Im Falle unsachgemäßer Installation
Der Hersteller ist in keinem Fall für unsachgemäße
Installation und Wartung verantwortlich, wenn den
Anleitungen in dieser Broschüre nicht gefolgt werden.
BESONDERE VORSICHTSMASSNAHMEN
• Wehr änd der Installation verbinden Sie erst die Kühlrohre,
dann die elektrischen Kabeln.
Wenn Sie die Einheit entfernen sollen, verfahren Sie
umgekehrt.
Bei der Kabelverlegung
STROMSCHLÄGE KÖNNEN
KÖRPERVERLETZUNGEN UND TOD ZUR
FOLGE HABEN.
DIE KABELVERLEGUNG DIESES SYSTEMS
SOLLTE NUR VON QUALIFIZIERTEN UND
ERFAHRENEN ELEKTRIKERN AUSGEFÜHRT
WERDEN.
• Stelle Sie die Stromversorgung des Gerätes erst wieder
her, wenn alle Kabel und Rohre verlegt oder
wiederverbunden und überprüft sind, um die Erdung zu
versichern.
• Dieses System benutzt hochgefährliche Spannungen.
Beachten Sie mit größter Aufmerksamkeit den
Stromaufplan und dieseAnleitungen, wenn Sie Leitungen
verlegen. Unsachgemäße Verbindungen und
unzureichende Erdung können Unfallverletzungen oder
Tod verursachen.
•Erden Sie das Gerät gemäß den örtlich zutreffenden
Vorschriften.
• Das Gelbe/Grüne Kabel ist für die ausschließliche
Verwendung als Erdleitung.
• Verbinden Sie Kabel fest miteinander. Lockere
Verbindungen können Überhitzung an den
Verbindungspunkten erzeugen und ein mögliches
Feuerrisiko bedeuten.
• Stellen Sie sicher, daß die Verdrahtung nicht die
Kühlmittelrohre, den Kompressor oder die beweglichen
Teile des Ventilators berührt.
• Verwenden Sie keine Mehraderkabel für die Verdrahtung
der Stromversorgung und Steuerleitungen. Benutzen Sie
separate Kabel für jeden Leitungstyp.
Transport
Heben und bewegen Sie die Innenraum- undAußengeräte
mit großer Vorsicht. Lassen Sie sich von einer dritten Person
helfen und beugen Sie die Knie, um die Belastung auf den
Rücken zu verringern. Scharfe Kanten oder die dünnen
Aluminiumrippen des Klimatisierungsgerätes können
Schnittwunden an den Fingern verursachen.
Installation...
... an einer Decke oder Wand
Versichern Sie sich, daß die Decke/Wand stark genug ist,
das Gewicht des Gerätes zu tragen. Es mag notwendig
sein, einen starken Holz- oder Metallrahmen zu konstruieren,
um zusätzliche Unterstützung zu erhalten.
... in einem Raum
Isolieren Sie vollständig jede im Zimmer verlegte Röhre,
um "Schwitzen" und Tropfen zu verhindern, was zu
Wasserschäden an Wänden und Böden verursachen kann.
... an feuchten oder unebenen Stellen
Um für eine solide, ebene Unterlage für das Außengerät
zu sorgen, benutzen Sie einen erhöhten Betonsockel oder
Betonsteine. Dies verhindert Wasserschaden und
ungewöhnliche Vibrationen.
... in Gebieten mt starkem Wind
Sichern Sie das Außengerät mit Bolzen und einem
Metallrahmen. Sorgen Sie für einen ausreichenden
Windschutz.
... in Bereichen mit starkem Schneefall (für Wärme-
pumpesysteme)
Installieren Sie das Außengerät auf einer Unterlage, die
höher als mögliche Schneeverwehungen ist. Sorgen Sie
für geeignete schneesichere Durchlaßöffnungen für An-
oder Abluft.
Verlegung der Kühlrohre
• Halten Sie alle Rohrlänge so kurz wie möglich.
• Verbinden Sie die Rohre mit der Bördelmethode.
• Streichen Sie vor dem Zusammenfügen Kühlschmierfett
auf die Rohrenden und Verbindungsrohre, ziehen Sie
dann die Mutter mit einem Drehmomentenschlüssel zu,
um eine dichte Verbindung zu erhalten.
• Suchen Sie nach Leks, bevor Sie den Testdurchlauf
beginnen.
BITTE BEACHTEN:
Je nach Systemtyp können Flüssigleits- und Gasleitungen
eng oder weit sein. Um Verwirrung vorzubeugen, werden
die Kühlrohre für ihr bestimmtes Modell deshalb als "eng"
für die Flüssigkeit und als "weit" für das Gas gekennzeichnet.
Wartung
• Schalten Sie beim Hauptschalter den Strom auf OFF,
bevor Sie das Gerät öffnen, um elektrische Teile oder
Kabel zu überprüfen oder reparieren.
• Halten Sie Ihre Finger oder lose Kleidungen von allen
sich bewegenden Teilen fern.
• Säubern Sie nach Abschluß der Arbeiten und stellen Sie
sich sicher, daß keine Metallabfälle oder Kabelstücke in
dem gewarteten Gerät liegen bleiben.
• Belüften Sie das Zimmer während den Installationsarbeiten
und der Prüfung an dem Kühlmittelkreislauf; vergewissern
Sie sich, daß keine Kühlgasverluste eintreten; der Kontakt
mit Flammen oder Wärmequellen kann toxisch oder sehr
gefährlich sein.
WARNUNG
VORSICHT
WARNUNG
DG

3
GD
Wahl des Installationsortes
VERMEIDEN SIE
• Wärmequellen, Sauggebläse.
• Direkte Sonneneinstrahlung.
• Feuchte, luftfeuchte oder unhebene Stellen.
• Löcher im Bereich mit elektrischen Kabeln und Rohrkabeln
zu bohren.
WAS SIE TUN SOLLTEN
• Wählen Sie eine Stelle, an der es so kühl wie möglich
und leicht belüftet ist.
• benutzen Sie Haltebolzen oder ähnliches, um das Gerät
zu befestigen und Vibrationen und Lärm zu vermeiden.
Die Außeneinheit auf eine waagerechte Unterlage stellen
(sie soll mit dem Boden in Berührung sein). Die Einheit mit
4 Bolzen sichern.
10 cm
10 cm
40 cm
ELEKTRISCHE ANSCHLÜSSE DES SYSTEMS
220 - 240 V ~ 50 Hz
TRÄGE SICHERUNG
Der Unterbrechungsmechanismus für die Stromversorgung muß über eine Kontakt-
Trennung, in allen Polen, die die ganze Unterbrechung in der Bedingungen der
Überspannungsschutz Kategorie III verfügt.
TO INDOOR UNIT

4
BEGRENZUNG DER VERROHRUNGSLÄNGE UND DES ERHÖHUNGSUNTERSCHIEDS
AUßENDURCHMESSER MIN. DICKE AUßENDURCHMESSER MIN. DICKE
6,35 mm 0,8 mm 9,52 mm 0,8 mm
ENGES ROHR
WEITES ROHR
HH
7,5
15
GESAMTVERROHRUNGSLÄNGE
GESAMTVERROHRUNGSLÄNGE
BEI LIEFERUNG (m)
MIT ZUSÄTZLICHES KÜHLMITTEL (m)
ZUSÄTZLICHE KÜHLMITTELMENGE
F
ü r Verrohrung 1/4 “ - 3/8” = 15g/m
F ü r Verrohrung 1/4 “ - 1/2” = 20g/m
F
ü r Verrohrung Emix (3/8”) = 15g/m
BEGRENZUNG DES ERHÖHUNGSUNTERSCHIEDS - AUSSENEINHEIT/INNENEINHEIT: 10m (H)
Ölzusatz im Kompressor ist nicht notwendig.
ZUSÄTZLICHES ZUBEHÖR FÜR DIE AUFSTELLUNG (AUF ANFRAGE)
●
Deoxidierte und geglühte Kupferrohre für die Verlegung von Kühlrohren zwischen den beiden Einheiten, und mit geschäumter
Polyethylenisolierung (r Isolierung min. 8mm).
●
PVC-Rohr für Kondenswasser-Auslaß (Innen ø 18mm). Es soll lang genug sein, um das Kondenswasser zu einer Außendränung zu leiten.
●
Kühlschmierfett für Plattenanschlüsse (ca. 30g).
●
Elektrisches Kabel: isolierten Kupferkabeln benutzen; Kabel-Typ, Querschnitt und Länge sind im Paragraph " ELEKTRISCHE ANSCHL Ü SSE
DES SYSTEMS” angezeigt.
Stromversorgungskabel A:
Elektrisches mehradriges Kabel; Querschnitt und Länge des Kabels sind in der Tafel “Elektrische Angabe” angezeigt. Das Kabel
soll als H07RN-F-Typ sein (gemäß CEI 20-19 CENELEC HD22).
Versichern Sie sich, daß die aktive Leitungen sich vor der Eerdungsleitung spannen.
Verbindungskabel B (ABGESCHIRMT):
Elektrisches zweipoliges Abschirmkabel; Querschnitt und Länge des Kabels sind in der Tafel “Elektrische Angabe”
angezeigt. Das Kabel soll nicht leichter als H05VVC4V5-K -Typ sein (gemäß CEI 20-20 CENELEC HD21 ).
Verbindungskabel C (mit Erdungsleitung):
Elektrisches mehradriges Kabel; Querschnitt und Länge des Kabels sind in der Tafel “Elektrische Angabe” angezeigt. Das Kabel
soll nicht leichter als H07RN-F-Typ sein (gemäß CEI 20-19 CENELEC HD22).
KABEL-LÄNGE UND QUERSCHNITT UND TRÄGE SICHERUNGEN
MODEL L ( m )
S ( mm2) L ( m ) S ( mm2) L ( m ) S ( mm2)
AEI1G30 15 1,5 15 0,75 15 1,5 10 A
A
B
C
DG

5
(Es folgt auf Seite 6)
Stromversorgung:
220 - 240 V ~ 50 Hz
1.Standardschraubenzieher
2.Kreuzschraubenzieher
3.Abisoliermesser
4.Meßband
5.Wasserwaage
6.Hohlfräser-Spitze
7.Bügelsäge
8.Bohrer ø 5
19.Hammer
10.Bohrmaschine
11.Rohrabschneider
12.Bördelgerät
13.Drehmomentenschlüssel
14.Verstellbarer
Schraubenschlüssel
15.Abgratzwerkzeug
16.Sechskanteinsteck-
schlüssel
Für die Installation notwendige Erzeugnisse (nicht
mitgeliefert)
VERORDNUNG (EU) F-Gase Nr. 517/2014
Das Gerät enthält R410A, fluorierte Treibhausgase mit
einem Treibhauspotential (GWP) = 2087.50.
Zerstreuen Sie R410A in Atmosphäre nicht.
R410A: 0.81 kg / 1.69 Tonn.CO2
Modellkombinationen :
SEHEN SIE DAS KATALOG
쐽 Kühlbetrieb bei Maximumbedingungen
Außentemperatur : 43°C T.K.
Raumtemperatur : 32°C T.K. / 23°C F.K.
쐽 Kühlbetrieb bei Minimumbedingungen
Außentemperatur : –15°C T.K.
Raumtemperatur : 10°C T.K. / 6°C F.K.
쐽 Heizbetrieb bei Maximumbedingungen
Außentemperatur : 24°C T.K. / 18°C F.K.
Raumtemperatur : 27°C T.K.
쐽 Heizbetrieb bei Minimumbedingungen
Außentemperatur : –15°C T.K.
Raumtemperatur : 5°C T.K.
BETRIEBSBEREICH
KONFORMITÄTSERKLÄRUNG
Dieses Produkt ist mit -Zeichen gekennzeichnet, weil es den folgenden Richtlinien entspricht:
–Niederspannungsrichtilinie 2006/95/EG (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 +
A13:2012 + A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 +
A14:2010 + A15:2011).
–Elektromagnetische Verträglichkeit 2004/108/EG, 92/31 EWG und 93/68 EWG. (Standard: EN55014-1 (2006) +
A1(2009) + A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009),
EN 61000-3-3 (2008)
–RoHS2 n.2011/65/EU.
–Verordnung (EU) nr. 206/2012, vom 6 März 2012, über die Spezifikationen für Ecodesign von Klimaanlagen und
Ventilatoren.
–Verordnung (EU) nr. 626/2011, vom 4 Mai 2011, über die Kennzeichnung des Energieverbrauches von Klimaanlagen.
Bei falschem Einsatz des Gerätes und/oder Nichtbeachtung auch nur von Teilen der Bedienungsanleitung und der
Installatinsanweisungen wird diese Erklärung ungültig.
GD

2
¡IMPORTANTE!
Leer antes de empezar la instalación
Este sistema de acondicionamiento cumple medidas rígidas
de seguridad y funcionamiento.
Tanto quien lo instala, como el personal de asistencia que
lo arregla, debe hacerlo en vistas a que funcione con la
mayor seguridad y eficiencia posibles.
Para obtener una instalación segura y un buen
funcionamiento hay que:
• Leer atentamente este manual de instrucciones antes de
empezar.
• Seguir las instrucciones de instalación o reparación al
pie de la letra.
• Cumplir todas las normas eléctricas locales, estatales y
nacionales.
• Tener muy en cuenta todas las notas de atención y de
precaución que aparecen en este manual.
• Utilizar una línea eléctrica específica para alimentar la
unidad.
Con este símbolo se indica un peligro o un uso indebido que
podría provocar lesiones o muerte.
Con este símbolo se indica un peligro o un uso indebido que
podría provocar lesiones, danos al aparato o a la vivienda.
Pedir ayuda si es necesario
Con estas instrucciones usted tiene prácticamente todo lo
que necesita para llevar a cabo la instalación y la
manutención.
En caso de que le sirviera ayuda para algún problema, no
dude en contactar nuestros puntos de venta/asistencia o a
su proveedor.
En caso de instalación incorrecta
La empresa no se hace responsable de una instalación o
de una manutención incorrecta, si no han sido respetadas
las instrucciones de este manual.
PRECAUCIONES ESPECIALES
• Durante la instalación hacer antes la conexión del circuito
frigorífico y después la del circuito eléctrico; proceder en
modo inverso en caso de remoción de las unidades.
Cuando es eléctrico
LA DESCARGA ELECTRICA PUEDE CAUSAR
LESIONES MUY GRAVES O INCLUSO MUERTE.
SOLO ELECTRICISTAS ESPECIALIZADOS
PUEDEN MANEJAR EL SISTEMA ELECTRICO.
• No dar corriente a la unidad hasta que no se hayan
terminado y controlado todas las conexiones, para
asegurar la puesta a tierra.
• En este circuito eléctrico se utilizan voltajes eléctricos
altamente peligrosos. Utilizar el esquema eléctrico y estas
instrucciones durante la conexión.
Un error en las conexiones o en la puesta a tierra puede
provocar lesiones accidentales o incluso muerte.
•Realizar la puesta a tierra de la unidad siguiendo las
normas eléctricas locales.
• El conductor amarillo/verde no se puede utilizar para
conexiones que no sean la de tierra.
• Fijar bien los cables. Un error en las uniones puede
provocar recalentamiento o un posible incendio.
• No deje que ninguna conexión contacte con el tubo de
refrigerante, compresor o parte móviles del ventilador.
• No use cable coaxial para cablear las líneas de potencia
y las de control. Use cables separados para cada una
de las líneas.
Durante el transporte
Tener cuidado al levantar y al mover las unidades. Es
aconsejable pedir ayuda a alguien y doblar las rodillas al
levantarlas para evitar problemas de espalda. Los bordes
afilados y las hojas de aluminio del acondicionador podrían
causar cortes en los dedos.
Durante la instalación...
... En el techo, pared o suelo
Asegurarse de que sean suficientemente resistentes como
para soportar el peso de la unidad. Podría hacer falta
construir un bastidor de madera o metal para proporcionar
un mayor soporte.
... En una habitación
Aislar bien todos los tubos para prevenir la formación de
líquido de condensación. Este, al gotear, podría dañar las
paredes y los suelos.
... En lugares húmedos o desnivelados
Utilizar una base sólida y elevada para colocar la unidad
exterior.
Esto evitará danos y vibraciones anormales.
... En lugares muy ventilados
Sujetar muy bien la unidad exterior con pernos y un bastidor
de metal. Utilizar un deflector para el aire.
... En lugares con riesgo de nevadas (para
acondicionadores con bomba de calor)
Instalar la unidad exterior en una plataforma más alta que
el nivel normal de acumulación de la nieve. Dejar una
abertura para “desahogo” de la nieve.
Al conectar el circuito de refrigeración
• Dejar los tubos todo lo cortos que sea posible..
• Usar el abocardado para unir los tubos..
• Engrasar con aceite anticongelante las superficies de
contacto del abocardado y atornillar con las manos.
Apretar las conexiones con una llave dinamométrica para
obtener una conexión resistente.
• Controlar que no haya pérdidas antes de realizar la prueba
de funcionamiento (test run).
NOTA:
Según sea el sistema los tubos para líquido o gas pueden
ser pequeños o grandes. Especificamos para evitar
confusiones que, cuando se habla de tubos de refrigeración,
el pequeño es para líquidos y el grande para gases.
Durante las reparaciones
• Quitar la corriente (con el interruptor general) antes de abrir
la unidad para controlar o reparar las partes eléctricas.
• Alejar las manos y la ropa de las partes móviles.
• Limpiar después de haber terminado el trabajo y
comprobar que no se hayan quedado trozos de metal o
de cable dentro de la unidad.
• Airear la habitación durante la instalación y la prueba del
circuito de refrigeración. Asegurarse de que una vez
terminada la instalación, no haya pérdidas de gas
refrigerante ya que si entra en contacto con una llama o
una fuente de calor, puede ser tóxico y muy peligroso.
ADVERTENCIA
PRECAUCION
ADVERTENCIA
EG

3
GE
Dónde instalar la unidad exterior
EVITAR
• Zonas expuestas a fuentes de calor y corrientes de aire
caliente.
• Exposición directa al sol.
• Zonas húmedas o con riesgo de inundaciones, lugares
de apoyo no nivelados.
• Hacer orificios en las zonas donde hay partes eléctricas
o instalaciones.
ES PREFERIBLE
• Elegir zonas a la sombra ligeramente aireadas.
• Fijar la unidad a la base de apoyo para evitar vibraciones.
Preparar la unidad exterior sobre una base sólida por encima
del suelo y fijarla con los cuatro pernos de expansión.
10 cm
10 cm
40 cm
CONEXIONES ELECTRICAS DEL SISTEMA
220 - 240 V ~ 50 Hz
FUSIBLE DE ACCION RETARDADA
El dispositivo de desconexión de la red tiene que haber una distancia de apertura de
contactos que permite la desconexión completa en las condiciones de la categoría
de sobrevoltaje III.
TO INDOOR UNIT

4
LIMITES LONGITUD DE LOS TUBOS DE CONEXION Y DESNIVEL
DIAMETRO EXTERIOR ESPESOR MINIMO DIAMETRO EXTERIOR ESPESOR MINIMO
6,35 mm 0,8 mm 9,52 mm 0,8 mm
TUBO PEQUEÑO
TUBO GRANDE
HH
7,5
15
CON CARGA ESTANDAR (m)
CON CARGA ADICIONAL (m)
LONGITUD TOTAL DE LAS TUBERIAS
LONGITUD TOTAL DE LAS TUBERIAS
CANTIDAD ADICIONAL DE REFRIGERANTE
Para tuberías 1/4 “ - 3/8” = 15g/m
Para tuberías 1/4 “ - 1/2” = 20g/m
Para tuberías Emix (3/8”) = 15g/m
DESNIVEL MÁXIMO - UNIDAD EXTERIOR/UNIDAD INTERIOR: 10m (H)
No es necesario añadir aceite al compresor.
MATERIAL ADICIONAL PARA LA INSTALACION (NO SUMINISTRADO)
●Tubo para refrigeración de cobre recocido y desoxidado, aislado con espuma de polietileno de 8 mm de espesor, para la conexión entre
las unidades.
●Tubo de PVC para descarga de condensación (ø int. 18mm) de longitud suficiente como para transportar el líquido de condensación hasta
una descarga exterior.
●Aceite refrigerante para uniones abocardadas (unos 30g.).
●Cable eléctrico: utilizar cables de cobre aislado cuyo tipo, sección y longitud están indicados en el parrafo “CONEXIONES ELECTRICAS DEL
SISTEMA”.
Cable de alimentación A:
Cable eléctrico multipolar; la sección y la longitud del cable eléctrico aconsejado están indicadas dentro de la tabla “Datos
eléctricos”. El cable debe ser del tipo H07RN-F (según CEI 20-19 CENELEC HD22).
Asegurarse de que la longitud de los conductores entre el punto de fijación del cable y el tablero de bornes es tal que los conductores
activos se tiendan antes del conductor de puesta a tierra.
Cable de conexión B (BLINDADO):
Cable eléctrico bipolar blindado; la sección y la longitud del cable eléctrico aconsejado están indicadas dentro de la tabla
“Datos eléctricos”. El cable no debe ser más ligero del tipo H05VVC4V5-K (según CEI 20-20 CENELEC HD21).
Cable de conexión C (con puesta a tierra):
Cable eléctrico multipolar; la sección y la longitud del cable eléctrico aconsejado están indicadas dentro de la tabla “Datos
eléctricos”. El cable no debe ser más ligero del tipo H07RN-F (según CEI 20-19 CENELEC HD22).
LONGITUD, SECCION DE CABLES Y FUSIBLES DE ACCION RETARDADA
MODEL L ( m )
S ( mm2) L ( m ) S ( mm2) L ( m ) S ( mm2)
AEI1G30 15 1,5 15 0,75 15 1,5 10 A
A
B
C
EG
