Leggere attentamente il presente manuale prima di installare e usare il
condizionatore e conservarlo per futuri riferimenti.
V
01/20
MANUALE D’USO e INSTALLAZIONE
X3 ECO PLUS
CLIMATIZZATORE D’ARIA
MULTI SPLIT R32 WIFI
UNITA’ ESTERNE UNITA’ INTERNE
X3MI ECO 52SHB
X3MI ECO 61SH
X3MI ECO 71SH
X3MI ECO 80SH
X3MI ECO 105SH
X3MI ECO 120SH
X3I ECO PLUS 27 HL WF
X3I ECO PLUS 35 HL WF
X3I ECO PLUS 52 HL WF
X3I ECO PLUS 70HL WF

V 01/20 2
Indice
Informazioni per l’uso
Il Refrigerante R32 3
Precauzioni per l’uso4
Descrizione dei componenti7
Guida al telecomando e al display
Tasti del telecomando8
Introduzione alle icone sul display8
Introduzione ai tasti del telecomando9
Introduzione alle funzioni delle combinazioni di tasti 14
Guida operativa15
Sostituzione delle batterie nel telecomando 16
Guida alla WiFi 17
Funzionamento in emergenza27
Manutenzione
Pulizia e cura27
Risoluzione dei problemi
Possibili anomalie di funzionamento e soluzione28
Analisi delle anomalie di funzionamento e soluzione 30
Istruzioni di installazione
Schema di installazione e spazi tecnici31
Scelta del luogo di installazione 33
Requisiti per i collegamenti elettrici 33
Installazione
Installazione unità interna34
Installazione unità esterna38
Pompa del vuoto40
Manutenzione 40
Collegamenti elettrici 41
Collaudi e funzionamento
Operazioni di sicurezza del refrigerante infiammabile 45
Controlli dopo l'installazione 46
Test di funzionamento47
Appendici
Configurazione delle tubazioni 47
Procedura per l’allungamento delle tubazioni 47
INFORMAZIONE PER IL CORRETTO SMALTIMENTO DELPRODOTTO ai sensi dell’art. 26 D.Lgs 14/03/14, no. 49
“ATTUAZIONE DELLA DIRETTIVA EUROPEA 2012/19/UE SUI RIFIUTI DA APPRECCHIATURE ELETTRICHE ED
ELETTRONICHE”
Alla fine della sua vita utile questo apparecchio non deve essere smaltito insieme ai rifiuti domestici. Richiamiamo
l’importante ruolo del consumatore nel contribuire al riutilizzo, al riciclaggio e ad altre forme di recupero di tali
rifiuti.L’apparecchio deve essere consegnato in modo differenziato presso appositi centri di raccolta comunali oppure
gratuitamente presso i rivenditori, all’atto dell’acquisto di una nuova apparecchiatura di tipo equivalente. Per prodotti di
dimensione esterna inferiore a 25 cm tale servizio di ritiro gratuito del rifiuto deve essere obbligatoriamente fornito
gratuitamente dai rivenditori di grandi dimensioni (superficie di vendita di almeno 400m2) anche nel caso in cui non
venga acquistata alcuna apparecchiatura equivalente. Smaltire separatamente un apparecchio elettrico ed elettronico
consente di evitare possibili effetti negativi sull’ambiente e sulla salute umana derivanti da uno smaltimento inadeguato
e permette di recuperare ericiclare i materiali di cui è composto, con importanti risparmi di energia e risorse. Per
sottolineare l’obbligo di smaltire separatamente queste apparecchiature, sul prodotto è riportato ilsimbolo del
cassonetto barrato.

V 01/20 3
INFORMAZIONI PER L’USO
IL REFRIGERANTE R32
- Per poter svolgere le sue funzioni, il climatizzatore ha al suo interno un circuito frigorifero in
cui circola un refrigerante ecologico: R32 = GWP (Potenziale di riscaldamento globale:
675)
- E’ un refrigerante solo leggermente infiammabile e inodore, con ottime proprietà
termodinamiche che portano ad un’elevata efficienza energetica.
Clausole di esclusione di responsabilità del produttore
Il produttore non si assume nessuna responsabilità in caso di lesioni personali o perdita di
proprietà causate dalle seguenti ragioni
1. Danneggiamento del prodotto causato da uso improprio o abuso del prodotto.
2. Alterare, cambiare, conservare od utilizzare il prodotto con attrezzature senza attenersi
al manuale di istruzioni del produttore.
3. Dopo verifiche, il difetto del prodotto è causato direttamente da gas corrosivo.
4. Dopo verifiche, i difetti sono dovuti ad operazioni improprie durante il trasporto del
prodotto.
5. Operate, riparare, conservare l’unità senza attenersi al manuale di istruzioni od ai
regolamenti correlati.
6. Dopo verifiche, il problema o la disputa è causata da specifiche di qualità o dalle
prestazioni di parti o componenti prodotti da altri fabbricanti.
7. Il danno è causato da calamità naturali, cattivo uso dell’ambiente o forza maggiore

Attenzione:
Data la leggera infiammabilità di questo refrigerante, si consiglia di attenersi strettamente alle
istruzioni di sicurezza riportate nel presente manuale.
Non utilizzare artifici per accelerare il processo di sbrinamento o per pulire se non quelli
raccomandati.
Per le riparazioni seguire strettamente solo le istruzioni del produttore: rivolgersi sempre ad un
Centro Assistenza Argoclima.
Qualsiasi riparazione eseguita da personale non qualificato potrebbe essere pericolosa.
L’apparecchio deve essere conservato in una stanza senza fonti di accensione a funzionamento
continuo. (per esempio: fiamme libere, un apparecchio a gas operativo o una stufa elettrica
operativa). Non forare o bruciare.
L’apparecchio deve essere installato, gestito e mantenuto in una stanza con una superficie di oltre
X m2. (Fare riferimento alla tabella “a” nella sezione “Operazioni di sicurezza del refrigerante
infiammabile”).

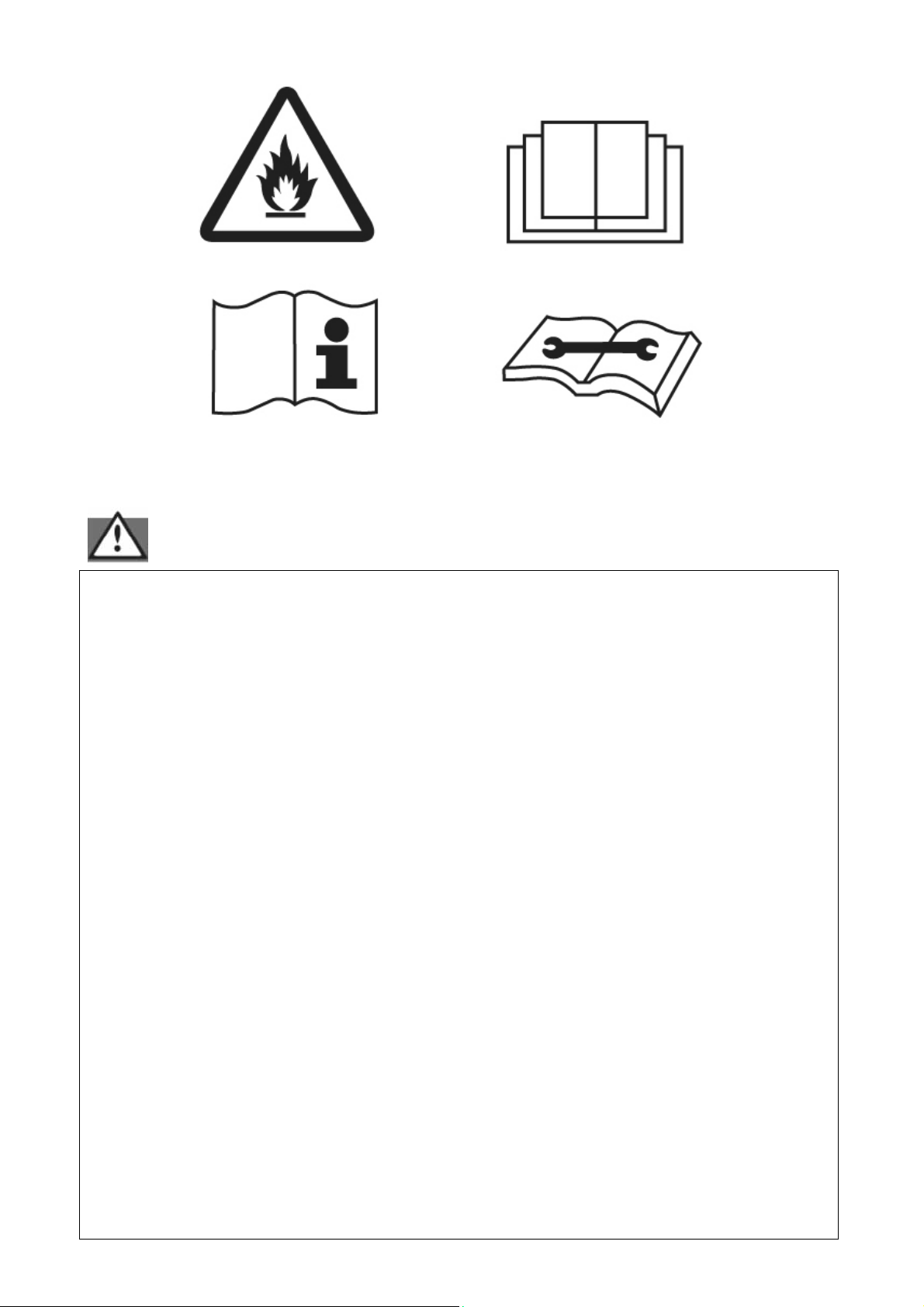

L’apparecchio contiene gas R32 infiammabile. Attenzione i refrigeranti non hanno odore.
L’unità contiene gas leggermente infiammabile R32.
Prima di utilizzare l’unità, leggere le istruzioni.
Prima di installare l’unità leggere il manuale d’installazione
Prima di riparare l'apparecchio, leggere il manuale di assistenza.

V 01/20 4


INFORMAZIONI PER L’USO
Precauzioni d’uso
ATTENZIONE
xQuesto prodotto non è un giocattolo. I bambini sotto i 3 anni
devono essere tenuti lontani se non debitamente supervisionati, al
fine di assicurarsi che non giochino con l'apparecchio.
xQuesto apparecchio non è destinato a persone (bambini da 8 anni
in su inclusi) con ridotte capacità fisiche, sensoriali o mentali,
oppure senza la necessaria esperienza e conoscenza, a meno
che non abbiano ricevuto la necessaria supervisione o formazione
per l'uso dell'apparecchio da una persona responsabile per la loro
sicurezza.
xI bambini di età compresa tra 3 e 8 anni devono poter solo
accendere/spegnere l'apparecchio a condizione che questo sia
stato collocato nella sua posizione di funzionamento normale, che
siano state loro impartite istruzioni su come utilizzare
l'apparecchio in modo sicuro e ne siano stati compresi i rischi.
xI bambini di età compresa tra 3 e 8 anni non devono poter
collegare la spina, regolare il funzionamento o pulire l'apparecchio
o fare manutenzione su di esso.
xLa pulizia e la manutenzione dell’utente non devono essere
eseguite dai bambini senza supervisione.
xNon collegare il climatizzatore a una presa multifunzione per non
rischiare che si sviluppi un incendio.
xDisconnettere sempre l'alimentazione prima di effettuare
qualunque operazione di pulizia e manutenzione.

V 01/20 5
xNon spruzzare acqua sull'unità interna per non rischiare scosse
elettriche o anomalie di funzionamento.
xNon versare acqua sul telecomando.
xNon tentare di riparare il climatizzatore da soli per non rischiare
scosse elettriche o danni. Contattare un centro assistenza
autorizzato dopo avere eseguito i controlli al capitolo Risoluzione
dei Problemi.
xNon bloccare la mandata e l’aspirazione: potrebbe verificarsi un
malfunzionamento.
xSe è necessario spostare il climatizzatore in un altro luogo,
rivolgersi a personale qualificato.
xNon salire e non appoggiare oggetti pesanti sul pannello
superiore dell'unità esterna. In caso contrario, si rischiano danni o
lesioni personali.
xNon inserire le dita o altri oggetti nelle griglie di entrata e uscita
dell'aria. In caso contrario, si rischiano danni o lesioni personali.
xIl climatizzatore deve essere collegato a terra in modo corretto.
Una messa a terra non corretta può provocare scosse elettriche.
xInstallare sempre l'interruttore di corrente. In caso contrario,
potrebbero verificarsi anomalie di funzionamento.
xL'installazione e la manutenzione devono essere eseguite da
professionisti qualificati. In caso contrario, si rischiano danni o
lesioni personali.
xL'installazione e la manutenzione devono essere eseguite da
professionisti qualificati. In caso contrario, si rischiano danni o
lesioni personali. Banda di frequenza in cui l'apparecchiatura
radio opera: 2400 MHz - 2483,5 MHz
xPotenza massima trasmessa in radiofrequenza nella/e banda/e
di frequenza in cui l'apparecchiatura radio opera 20dBm.
AVVERTENZA

In caso di fumo o di odore di
bruciato, spegnere
l'alimentazione elettrica e
contattare il centro di
assistenza.
Se l'anomalia persiste, l'unità
potrebbe essere danneggiata
e provocare scosse elettriche
o incendi.

È necessario che l'alimentazione
elettrica adotti lo speciale circuito
con protezione mediante
l'interruttore ad aria e garantisca
che abbia capacità sufficiente.
L'unità si accende o si spegne
automaticamente secondo le
esigenze dell'utente: non
accendere o spegnere
l'apparecchio frequentemente
altrimenti potrebbe subire effetti
dannosi.

Non tagliare o danneggiare i
cavi di alimentazione e i cavi dei
comandi. Se il cavo di
alimentazione e il cavo del
segnale di comando sono
danneggiati, devono essere
sostituiti da un tecnico
professionista.

V 01/20 6


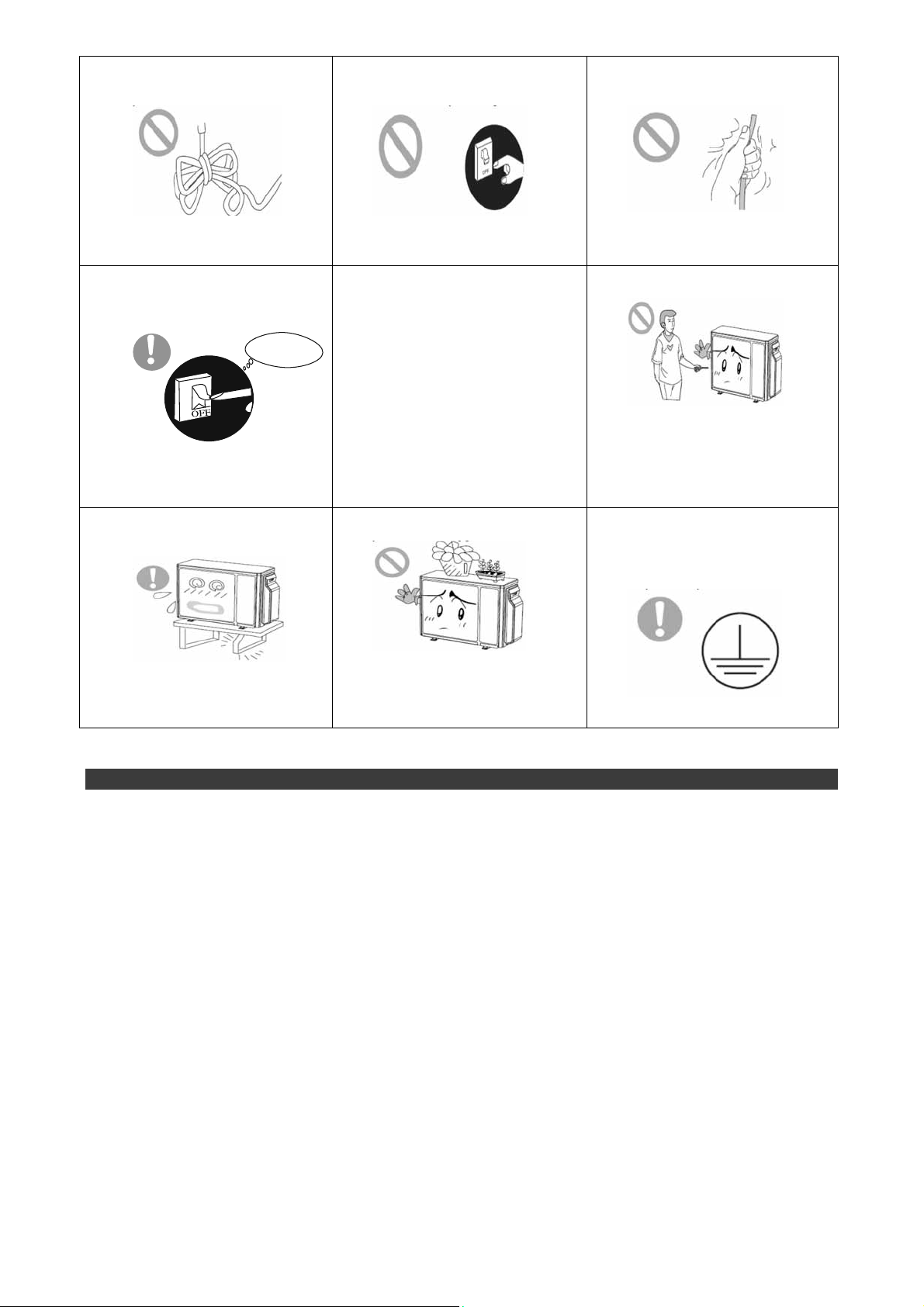

L'alimentazione deve dotarsi
di uno speciale circuito per
prevenire eventuali incendi.
In caso contrario, possono
verificarsi incendi o scosse
elettriche.

Scollegare l'alimentazione
elettrica se il condizionatore non
viene usato per lungo tempo.
In caso contrario, l'accumulo di
polvere può causare
surriscaldamento o incendi.

Non danneggiare il cavo
elettrico o usare un cavo non
autorizzato.
In caso contrario, esso può
causare surriscaldamento o
incendi.

Durante la pulizia
dell'apparecchio, è necessario
interrompere il funzionamento
e spegnere l'alimentazione.
In caso contrario, possono
verificarsi
scosse elettriche o danni.

La tensione nominale di questo
apparecchio è di 220 - 240V,
50Hz. Il compressore vibra con
forza se la tensione è troppo
bassa, provocando danni al
sistema refrigerante. I
componenti elettrici si
danneggiano facilmente se la
tensione è troppo alta.

Non cercare di riparare il
condizionatore da soli.
Una riparazione non corretta
può causare incendi o scosse
elettriche. Per questo motivo, è
consigliabile rivolgersi a un
centro di assistenza per le
riparazioni.

Controllare se il supporto
installato è sufficientemente
stabile.
Se risulta danneggiato, può
comportare la caduta
dell'apparecchio e provocare
lesioni.

Non salire sull'unità esterna o
posizionare oggetti su di essa.
La caduta dell'unità esterna può
essere pericolosa.

Messa a terra: L'unità deve
essere correttamente collegata
a terra. Il cavo della messa a
terra va collegato con l'apposito
dispositivo presente nell'edificio.
Limiti di funzionamento
Il range di funzionamento in raffrescamento (temperatura esterna) va da -15°C~ a +43°C.
Il range di funzionamento in riscaldamento (temperatura esterna) va da -15°C~ a +24°C.
Interrompere
l'alimentazione
elettrica.

V 01/20 7

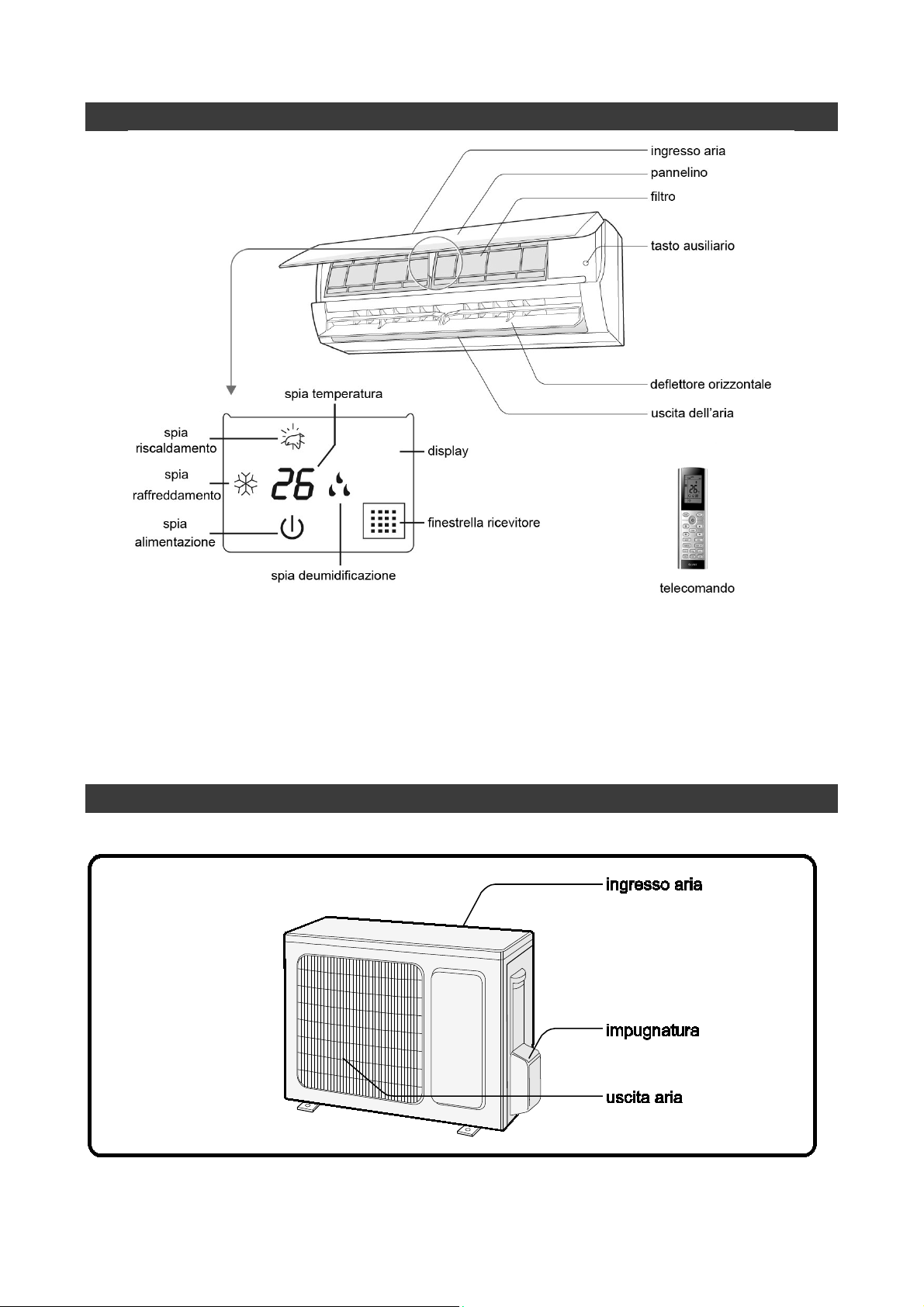

Descrizione dei componenti
Unità interna
Il contenuto o le posizioni nel display potrebbero essere diversi dalla grafica riportata qui sopra:
fare riferimento al prodotto reale.
Unità esterna

V 01/20 8
GUIDA AL TELECOMANDO E AL DISPLAY
Tasti del telecomando


Introduzione alle icone del display

V 01/20 9
Introduzione ai tasti del telecomando
Nota:
xUna volta collegata l'alimentazione, il climatizzatore emette un segnale acustico. La spia di
funzionamento è ACCESA (rossa). A questo punto, è possibile controllare il climatizzatore
mediante il telecomando.
xA unità accesa, premendo il tasto ON/OFF sul telecomando, l'icona sul display del
telecomando lampeggia una volta e il climatizzatore emette un suono; significa che il segnale è
stato inviato all’unità.
Nello stato di accensione, il display mostra le corrispondenti icone delle funzioni impostate.
xPremendo di nuovo il tasto ON/OFF per spegnere l’apparecchio, la temperatura impostata e
l'icona dell'orologio vengono visualizzate sul display del telecomando (se sono state impostate le
funzioni timer ON, timer OFF e luce, le icone corrispondenti vengono visualizzate sul display del
telecomando allo stesso tempo).
xQuesto telecomando può controllare la temperatura in modalità Auto.
xSe il climatizzatore è dotato di WIFI o comando a filo, prima bisogna controllare l’unità in
modalità Auto con il telecomando standard e poi è possibile collegarla alla app e settare la
temperatura in modalità Auto tramite smart-phone o comando a filo.
xSe il telecomando è abbinato ad un’unità che non può gestire la temperatura in modalità Auto, la
temperatura impostata in questa modalità può non essere valida o la temperatura mostrata sul
display dell’unità può non corrispondere a quella mostrata dal display del telecomando in
modalità Auto.
1. Tasto ON/OFF
Premere questo tasto per accendere o spegnere il climatizzatore. Dopo aver acceso il
climatizzatore, la spia di funzionamento sul display dell'unità interna è accesa (verde). Il
colore è diverso per i diversi modelli) e l'unità interna emette un suono
.
2. Tasto MODE
Premere questo tasto per selezionare la modalità di funzionamento desiderata.
xQuando si seleziona la modalità automatica, il climatizzatore funziona automaticamente in base
alle impostazioni di fabbrica. Premendo il tasto "FAN" si può regolare la velocità della ventola.
Premendo il tasto / è possibile regolare l’angolazione del flusso d’aria.
N.B. Quando più unità interne sono collegate alla stessa unità esterna, non selezionare la
modalità AUTO, a meno che si utilizzi una sola unità interna e le altre siano spente. Tutte
le unità devono infatti funzionare nella stessa modalità: se la modalità selezionata
oppure definita in automatico è diversa per le unità collegate alla stessa unità esterna, il
sistema va in errore e sul display dell’unità interna compare l’errore E7.
xDopo aver selezionato la modalità raffreddamento, il climatizzatore funziona in freddo. La spia
7
è accesa sul display. Premere "Ÿ" o "ź" per regolare la temperatura impostata. Premere il
tasto "FAN" per regolare la velocità della ventola. Premendo il tasto / è possibile regolare
l’angolazione del flusso d’aria.
xQuando si seleziona la modalità deumidificazione, il climatizzatore funziona a bassa velocità in
modalità deumidificazione. La spia è accesa sul display. In questa modalità la velocità della
ventola non può essere regolata. Premendo il tasto / è possibile regolare l’angolazione
del flusso d’aria.
xQuando si seleziona la modalità ventilazione, il climatizzatore mette in funzione solo la ventola,
senza raffreddamento né riscaldamento. Tutte le spie sono spente. Premere il tasto "FAN" per
regolare la velocità della ventola. Premendo il tasto / è possibile regolare l’angolazione
del flusso d’aria.

V 01/20 10
xQuando si seleziona la modalità riscaldamento, il climatizzatore funziona in caldo e la spia è
accesa sul display. Premere "Ÿ" o "ź" per regolare la temperatura impostata. Premere il tasto
"FAN" per regolare la velocità della ventola. Premendo il tasto / è possibile regolare
l’angolazione del flusso d’aria.
x
Nota:
Per evitare immissione di aria fredda in ambiente, dopo l'avvio in modalità riscaldamento,
l'unità interna ritarda di 1-5 minuti l'erogazione dell'aria (il tempo di ritardo effettivo dipende
dalla temperatura ambiente interna).
L’intervallo di regolazione della temperatura è 16~30°C; 7 sono le velocità della ventola
selezionabili.
3. Tasto FAN
Premendo questo tasto si può impostare la velocità della ventola in modo circolare, ovvero:
automatica (AUTO), Bassa ( ), Bassa-media ( ) Media ( ), Media-alta ( ), Alta (
),.
Nota:
La velocità della ventola in modalità deumidificazione è bassa.
Premendo per 2 secondi il tasto velocità di ventilazione in modalità Raffreddamento o
Deumidificazione si attiva la funzione X-FAN e l’icona appare sul telecomando: l’unità
continuerà a ventilare per alcuni minuti, anche dopo lo spegnimento dell’unità, per asciugare la
batteria dell’unità interna, evitando così la formazione di muffe. Questa funzione non è
disponibile in modalità Auto, Ventilazione o Riscaldamento.
Se è stata selezionatala la funzione X-FAN: dopo avere spento l’unità con tasto ON/OFF la
ventola dell’unità interna continuerà a funzionare per alcuni minuti, a bassa velocità. In questo
periodo premere per 2 secondi il tasto FAN per fermare il ventilatore.
Se la funzione X-FAN non è selezionata, quando si spegne il climatizzatore premendo il tasto
ON/OFF il ventilatore si spegne insieme all’unità.
4. Tasto TURBO
In modalità Raffreddamento / Riscaldamento, premere questo tasto per passare alla modalità
Raffreddamento / Riscaldamento rapido. L'icona viene visualizzata sul telecomando.
Premere nuovamente questo tasto per uscire dalla funzione turbo: l'icona scompare.
In questa modalità l’unità funzionerà a velocità di ventilazione Super-alta per raffreddare o
riscaldare velocemente, in modo da raggiungere la temperatura desiderata nel più breve tempo
possibile.
5. Tasto Ÿ/ ź
Premere "Ÿ" o "ź" una sola volta per aumentare o diminuire la temperatura impostata di 1°C.
Tenendo premuto il tasto"Ÿ" o "ź" per 2 secondi, la temperatura impostata sul telecomando
cambia rapidamente. Una volta rilasciato il tasto al termine dell'impostazione, la spia della
temperatura dell'unità interna cambia di conseguenza.
Quando si imposta TIMER ON, TIMER OFF o CLOCK, premere "Ÿ" o "ź" per regolare il
tempo. (Fare riferimento ai tasti CLOCK, TIMER ON, TIMER OFF).
