Arrow Storage Products CLG1012CC Instructions for use

Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
730640420
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.
Size rounded off to the nearest foot For proper base construction see page 12
†
Nominal Size
10’ x 12’
01IC
Model No.
CLG1012FG
†
Base
Size
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
10’ x 12’ 115 Sq. Ft. 674 Cu. Ft. 123 1/4” 145 3/4” 75 7/8” 118 1/4” 140 1/2” 74 5/8” 55 1/2” 63”
3,0 m x 3,7 m 10,7 m2 19,1 m3313,1 cm 370,2 cm 192,7 cm 300,4 cm 356,9 cm 189,5 cm 141,0 cm 160,0 cm
†
CLG1012SG
121” x 143 1/4”
307,3 cm x 363,9 cm
CLG1012CC
CLG1012BG

02IC
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
10’ x 12’ 115 Sq. Ft. 674 Cu. Ft. 123 1/4” 145 3/4” 75 7/8” 118 1/4” 140 1/2” 74 5/8” 55 1/2” 63”
3,0 m x 3,7 m 10,7 m2 19,1 m3313,1 cm 370,2 cm 192,7 cm 300,4 cm 356,9 cm 189,5 cm 141,0 cm 160,0 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
10’ x 12’ 115 Sq. Ft. 674 Cu. Ft. 123 1/4” 145 3/4” 75 7/8” 118 1/4” 140 1/2” 74 5/8” 55 1/2” 63”
3,0 m x 3,7 m 10,7 m2 19,1 m3313,1 cm 370,2 cm 192,7 cm 300,4 cm 356,9 cm 189,5 cm 141,0 cm 160,0 cm
†
Außenabmessungen
(Dachkante zu Dachkante)
Breite Tiefe Höhe
Innenabmessungen
(Wand zu Wand)
Breite Tiefe Höhe
Türöff nung
Breite Höhe
Ungefähre
Größe Lagerfl äche
10’ x 12’ 115 Sq. Ft. 674 Cu. Ft. 123 1/4” 145 3/4” 75 7/8” 118 1/4” 140 1/2” 74 5/8” 55 1/2” 63”
3,0 m x 3,7 m 10,7 m2 19,1 m3313,1 cm 370,2 cm 192,7 cm 300,4 cm 356,9 cm 189,5 cm 141,0 cm 160,0 cm
†
Pflege- &
Montageanleitung
Zur Verringerung der
Verletzungsgefahr
müssen stets Handschuhe
getragen werden!
Vorsicht
scharfe Kanten
Bodenabmessungen
ABMESSUNGEN Angaben auf ganze Fuß gerundet
†
* Detaillierte Sicherheitsinformationen im Inneren.
121” x 143 1/4”
307,3 cm x 363,9 cm
121” x 143 1/4”
307,3 cm x 363,9 cm
121” x 143 1/4”
307,3 cm x 363,9 cm

3
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,SP,GE-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES/
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
VORSICHT
• Verschiedene Teile Ihres Schuppens müssen vorsichtig gehandhabt werden, denn viele haben scharfe Kanten.
• Versuchen Sie NICHT, Ihren Schuppen an einem windigen Tag aufzustellen. Die großen, fl ächigen Bauteile könnten wie ein
Segel vom Wind erfasst und herumgeschleudert werden, was die Aufstellarbeiten erschwert und gefährlich macht.
• Versuchen Sie NICHT, Ihren Schuppen zu montieren, bevor Sie sich nochmals vergewissert haben, dass Sie alle in der
Teileliste. Ein nur teilweise montiert zurückgelassener Schuppen kann bereits durch leichten Wind schwer beschädigt werden.
• Halten Sie Kinder und Haustiere während der Montage und bis der Schuppen vollständig aufgestellt ist vom Aufstellplatz
fern. Dies hilft, Ablenkungen und damit einhergehende Unfälle zu verhindern.
• Belasten Sie das Dach des Schuppens NIEMALS punktuell mit Ihrem Gewicht.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Das Fundament sollte vor dem Zusammenbau der Teile gebaut und das Verankerungssystem nutzungsbereit sein.
• hr Schuppen MUSS verankert werden, um Schäden durch Wind zu verhindern.

4
EN,FR,SP,GE-05HN
• The best location is a level area with good drainage.
ASSEMBLY / ASSEMBLAGE / ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN/
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido/
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.
MONTAGE
• Der bestmögliche Bauplatz ist eben mit einer guten Drainage.
• Es muβ auβerdem genügend Platz auβehalb des Gerätehauses vorgesehen
werden, damit die Blechschrauben von auβen aus verschraubt werden können.
• Arbeiten Sie im Team: Mindestens zwei Personen werden für die Montage des Gerätehauses benötigt.
PFLEGE & INSTANDHALTUNG
• Reinigen Sie Ihren Schuppen NICHT mit dem Hochdruckreiniger.
• Brennbare und ätzende Stoff e müssen in luftdichten Behältern gelagert werden, die zur Lagerung von Chemikalien und/oder Brennstoff en
vorgesehen sind. Ätzende Chemikalien wie z. B. Dünger, Insektenvernichter und Unkrautvernichter sollten sofort von den Innen-
und Außenfl ächen abgewischt werden. Durch die Lagerung von Chemikalien entstandener Rost wird nicht von der Gewährleistung
abgedeckt.
Rostschutzmaßnahmen
• Vermeiden Sie es, die Oberfl ächenbeschichtung an der Innen- und Außenseite zu beschädigen oder zu verkratzen.
• Halten Sie das Dach, den Bodenbereich und die Türführungen stets frei von Verunreinigungen.
• Bessern Sie Kratzer oder Beschädigungen und alle Bereiche mit sichtbarem Rost so schnell wie möglich aus.

5
HARDWARE LIST 05IC
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
LISTE DE LA VISSERIE
LISTA DE PIEZAS
165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32)
/ Sechskantmutter (#8-32) 178
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno
pequeño color arena (N.º 8-32 x 3/8) (10 mm) / Kleine Maschinenschraube
(#8-32 x 3/8) (10 mm) 178
365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo
pequeño color arena (N.º 8AB x 5/16) (8 mm) / Kleine Blechschraube
(#8AB x 5/16) (8 mm) 404
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior
de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que
coincida con ella.
KLEINTEILELISTE
Lfd.
Nr. Art.-Nr. Menge
Vor-handen
Die in den jeweiligen Schritten verwendeten Verbindungselemente werden am oberen Seitenrand jeweils
in tatsächlicher Größe gezeigt. Falls Sie unsicher sind, welches Verbindungselement Sie verwenden
sollen, dann halten Sie es vor das Bild und verwenden Sie dasjenige, das passt.
Bezeichnung
465900 Black Screw (#10B x 1/2) (13 mm) / Vis noire (#10B x 1/2) (13 mm) / Tornillo
negro (#10B x 1/2) (13 mm) / Schwarze Schrauben (#10B x 1/2) (13 mm) 8
565109 Acorn Nut (#8-32) / Écrou borgne (#8-32) / Tuerca cupulada (#8-32) /
Hutmutter (#8-32) 4

6

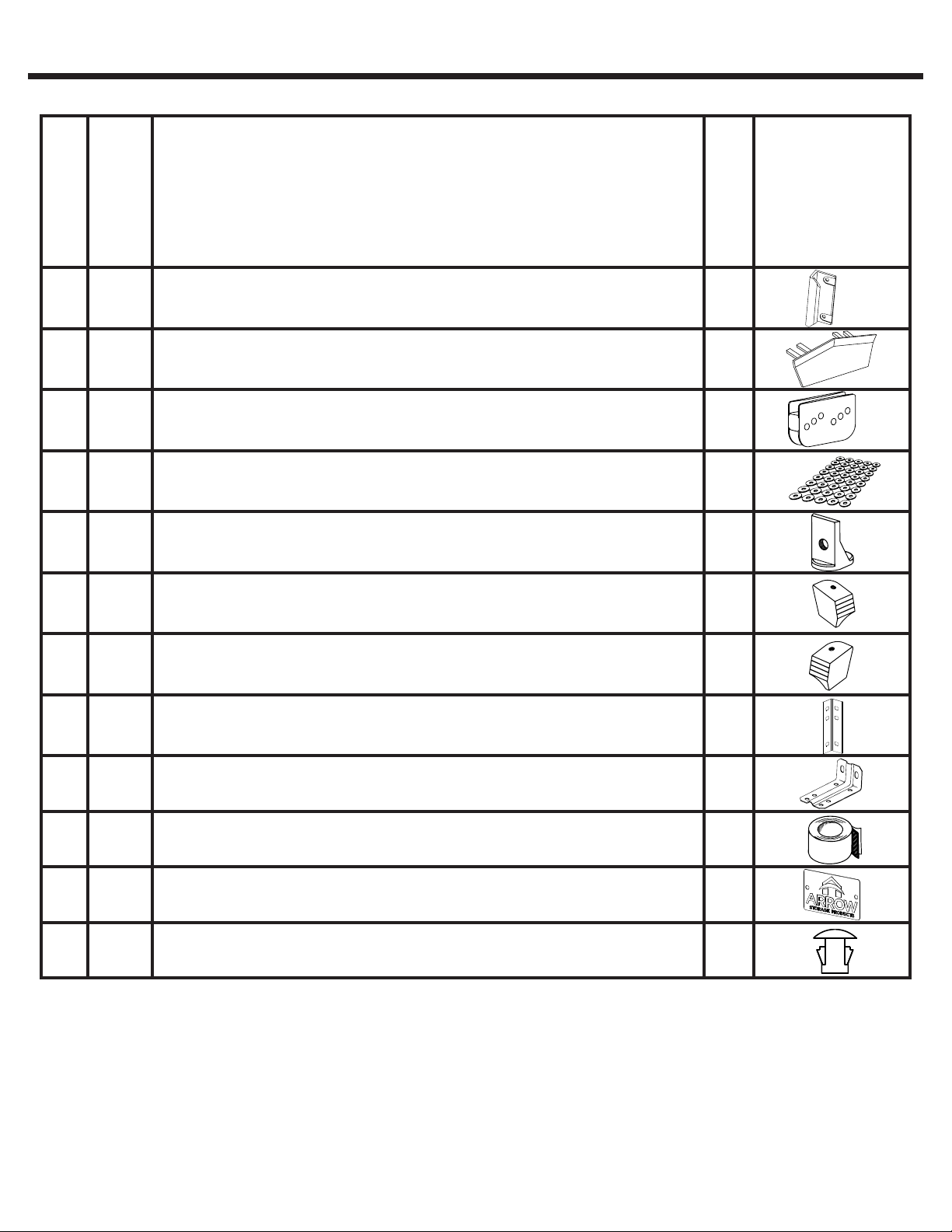

HARDWARE LIST 06IC
LISTE DE LA VISSERIE
LISTA DE PIEZAS
14 6228 Track Support / Support de rail / Soporte del riel / Stützwinkel 2
15 67545 Weather Stripping / Ruban de calfeutrage / Burlete / Dichtungsband 1
16 30028 Nameplate / Plaque signalétique / Placa de identifi cación / Typenschild 1
13 5971 Roof Beam Bracket / Attache de poutre de toit / Abrazadera de la viga
del techo / Dachbalkenträger 4
666045 Handle / Poignée de porte / Manija de la puerta / Türgriff 2
767468 Peak Cap / Embout de faîte / Tope del caballete / Firstkappe 2
866769 Door Slide / Coulisseau de porte / Rodamiento de la puerta / Türgleiter 4
966646 Washer Sheet / Plaque de rondelles / Plancha de arandelas / Unterlegs-
cheiben 12
10 66382 Lower Door Guide / Guide de porte inférieure / Guía inferior de la puerta
/ Untere Türführung 4
11 66183L Left Roof Trim Cap / Embout de garniture de toit gauche / Tope del con-
tramarco del techo izquierdo / Eckabschluß link 2
12 66183R Right Roof Trim Cap / Embout de garniture de toit droit / Tope del con-
tramarco del techo derecho / Eckabschluß recht 2
KLEINTEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
17 66775 2
Plug (Door Color) / Bouchon (Couleur de la porte) / Tapón (Color de la
puerta) / Stopfen (Türfarbe)

6
7
18 10392 4
20 8934 Ramp / Seuil / Rampa / Türschwelle 1
21
11476 Corner Panel / Panneau de coin / Panel esquinero / Eckblech 4
22
11493 2
23
24 11472 Wall Panel / Panneau de mur / Panel de la pared / Wandblech 10
26
5986 Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera /
Rückwandwinkel 2
29
19 8936 Rear Floor Frame / Cadre de plancher arrière / Tirante del
entramado trasero del piso / Bodenrahmen hinten 2
25 10389 Rear Wall Channel / Longeron de mur / Canaleta de la pared /
Rückwand verstrebung 2
EN,FR,SP,GE-07IC
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
TEILELISTE
9367 Front Floor Frame / Cadre de plancher avant / Tirante del
entramado delantero del piso / Bodenrahmen vorne 2
10390 4
30 11479 2
Door Jamb / Jambage de porte / Jamba de la puerta / Türpfosten
Wall Panel / Panneau de mur / Panel de la pared / Wandblech
27 9365 2
Wall Channel Front / Canal mur avant / Canal frontal de pared /
Vorderseite Kanalwand
10393 Side Wall Angle /
Cornière de mur latéral / Ángulo de la pared
lateral / Seitenwandwinkel 4
28
31 6403 1
Side Floor Frame / latéral Cadre de plancher / Tirante del entra-
mado del piso lateral / Seitenbodenrahmen
Side Wall Channel / Longeron de mur
latéral / Canaleta de la
pared lateral / Seitenrückwand verstrebung
Door Track Splice /
Raccord de rail de porte / Empalme del riel de
la puerta / Türschienenlasche

6
8
36 10397 Roof Beam / Poutre de toit / Viga del techo / Dachträger 8
37 6640 Right Roof Panel / Panneau de toit droit / Panel del techo derecho
/ Dachblech rechts 2
38 6641 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo / Dachblech links 2
39 6529 Roof Panel / Panneau de toit / Panel del techo / Dachblech 6
40 6014 Roof Trim / Garniture de toit / Contramarco del techo / Dachab-
schlussleiste 2
42 6868 Ridge Cap /
Faîtage / Tope del caballete / Firstabdeckung 1
33 6635 Gable Brace /
Renfort de pignon / Abrazadera del gablete / Gie-
belverstärkung 2
34 6000 Right Gable / Pignon droit / Gablete derecho / Giebel rechts 2
35 6001 Left Gable / Pignon gauche / Gablete izquierdo / Giebel links 2
EN,FR,SP,GE-08IC
32 9366 2

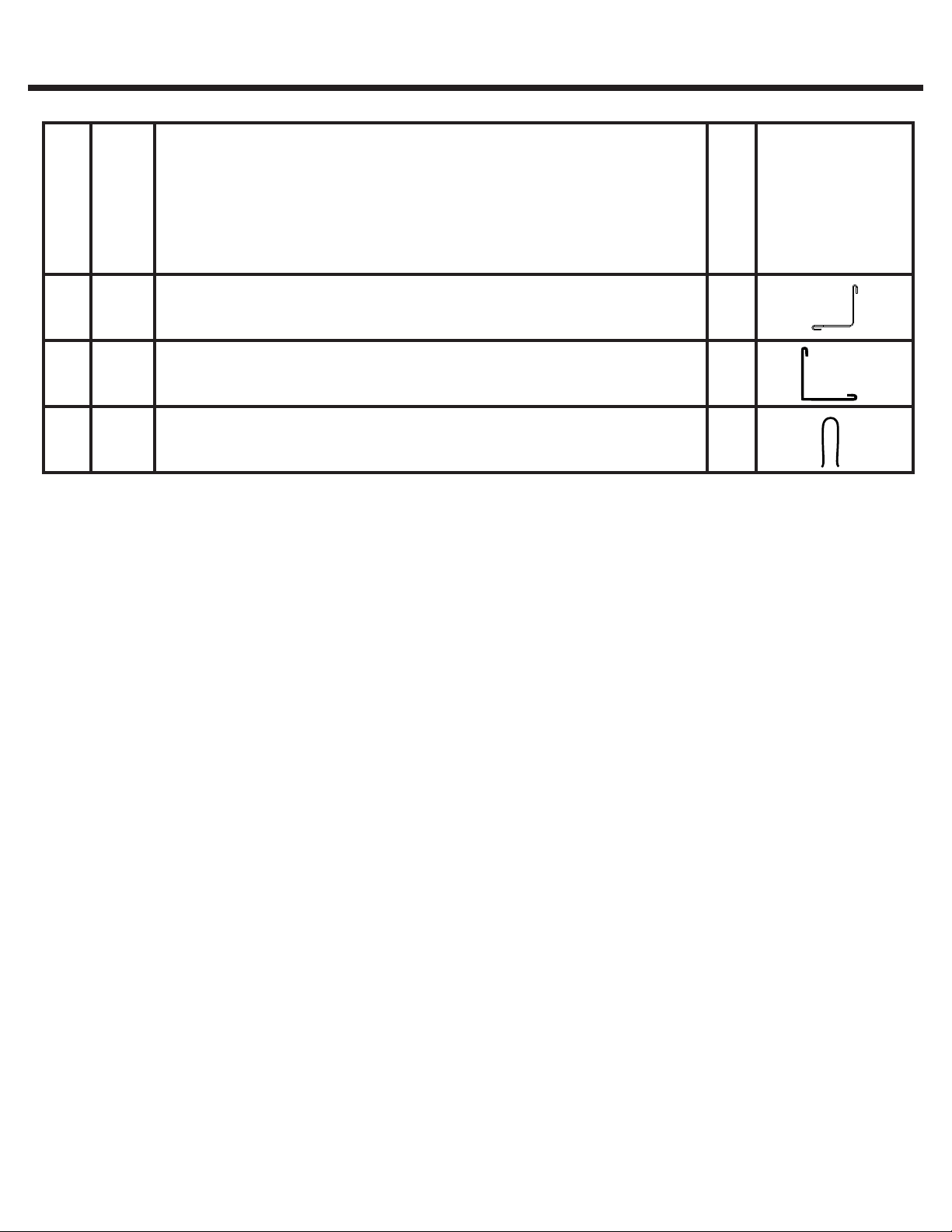

PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
Door Track / Rail de porte / Riel de la puerta / Türlaufschiene
44 11480 Vertical Door Channel / Canal d’ouverture verticale de la porte /
Canal de puerta vertical / Vertikale Türschiene 2
41 6015 Roof Trim / Garniture de toit / Contramarco del techo / Dachab-
schlussleiste 4
43 6869 Ridge Cap /
Faîtage / Tope del caballete / Firstabdeckung 2
45 80243 2
Door Panel / Panneau porte / Panel puerta / Tür

6
9
EN,FR,SP,GE-09IC
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Lfd.
Nr. Art.-Nr. Menge Vor-handen
Bezeichnung
47
48
3719 2
69835 4
Door Handle Brace / Renfort de poignée de porte / Abrazadera
de la manija de la puerta / Türgriff versteifung
46 10497 4
Edge Trim(Green) / Garniture de bordure (verte) / Contramarco
del gablete de (verde) / Kantenschutz (Grün)
Horizontal Door Brace / Renfort d’ouverture horizontale de la
porte / Abrazadera de puerta horizontal / Horizontale Türschiene

6
10
10IC

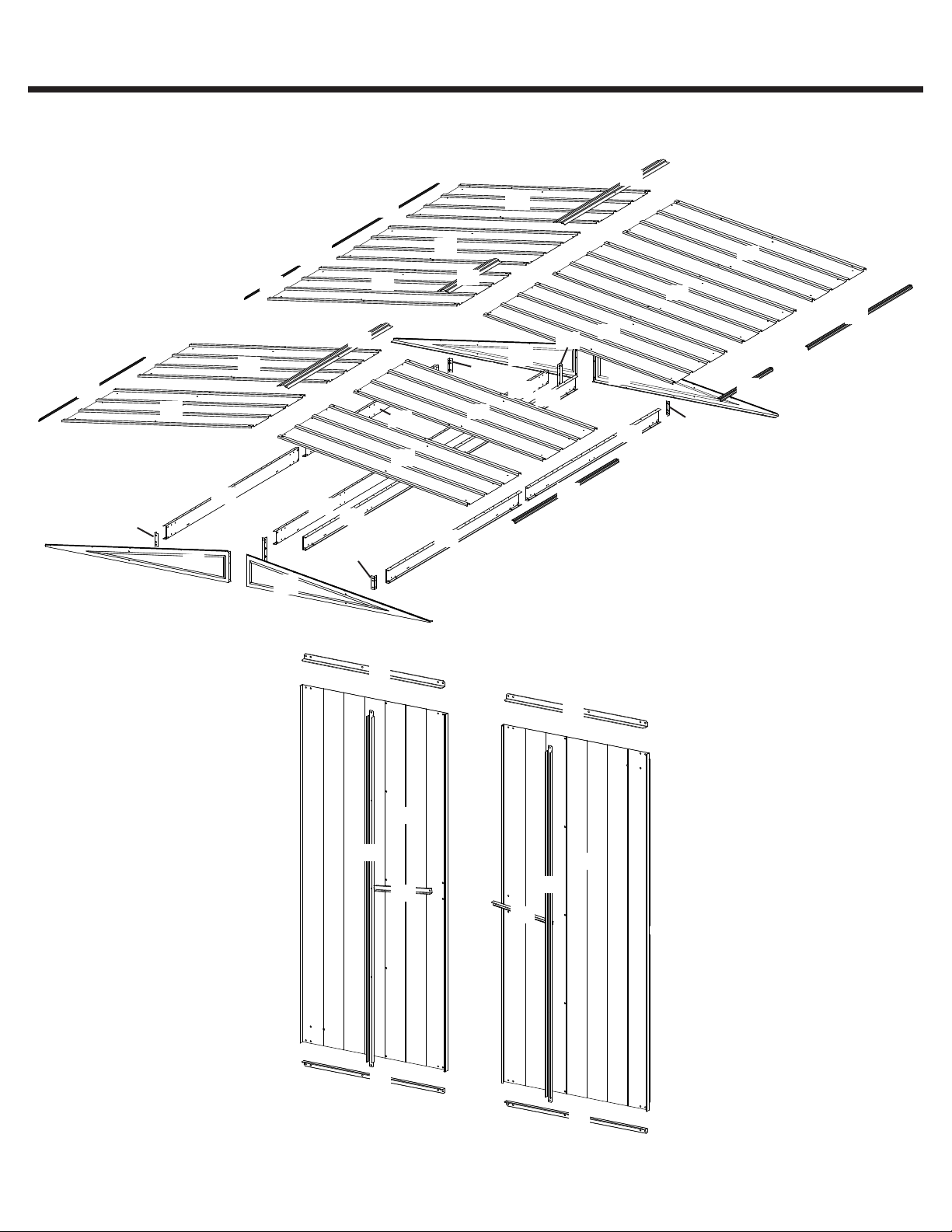

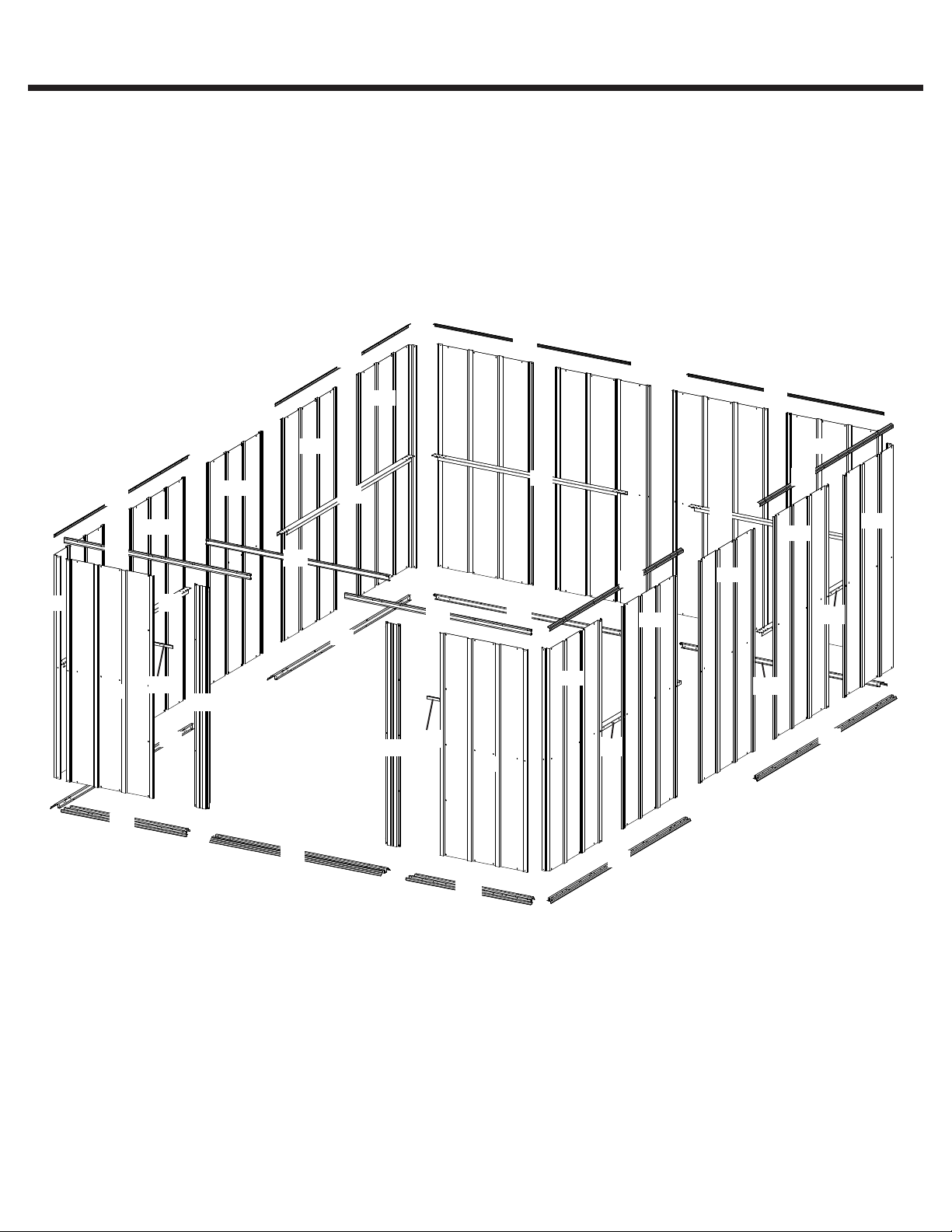

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
26
21
27
18
18
20
23
23
24
28
29
19
21
24
24
24
26
30
30
32
MONTAGE NACH LFD. NR.
29
32
22
22
18
18
19
22
22
24
24
25
31
28
24
24
24
24
25
26
26
27
28
28

6
11
11IC
36
44
35
34
35
36
34
46
13
39
37
40
41
41
45
44
46
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
MONTAGE NACH LFD. NR.
37
13
13
13
40
42
45
46
46
29
47
47
33
33
36 36
36
36
36
36
38
38
39
39
39
39
39
41
41
43
43
48
48
48
48

6
12
EN,FR-12IC
CONSTRUCTING A FOUNDATION CONSTRUIRE UNE FONDATION
Wood Platform / Plateforme en bois Concrete Slab / Dalle en béton
16"/24"
40,6 cm/61,0 cm
121”
307,3 cm
143 1/4"
363,9 cm
121"
307,3 cm
143 1/4"
363,9 cm
*IMPORTANT *
The base MUST be fl at and level to provide adequate support for your building, otherwise the PRE-DRILLED HOLES WILL
NOT ALIGN AND IT CANNOT BE ASSEMBLED. No matter which of the options below you choose for a base, an ARROW
ANCHORING KIT is recommended as an eff ective method of properly securing your building after assembly is complete.
OPTION 1: Build directly on the ground
OPTION 2: Wood Platform
NOTE: Pressure Treated Lumber must NOT be used where it will make contact with your storage building. The properties of Pressure
Treated Lumber will cause accelerated corrosion. If Pressure Treated Lumber comes in contact with your storage building your
warranty will be voided. The platform should be level and fl at (free of bumps, ridges, etc.) to provide good support for the building.
The necessary materials may be obtained from your local lumber yard.
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick.
*IMPORTANT *
La base DOIT être plate et de niveau pour fournir un support adéquat à votre bâtiment, sinon les trous PRÉ-PERCÉS
NE S'ALIGNERONT PAS ET ILS NE POURRONT PAS ÊTRE ASSEMBLÉS. Quelque que soit l’option ci-dessous
choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est recommandé pour amarrer solidement l’abri une fois
que le montage est terminé.
OPTION 1 : Construire à même le sol
OPTION 2 : Plateforme en bois
REMARQUE : Ne PAS utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion. Le contact de bois traité sous pression avec l’abri aura pour eff et d’annuIer la garantie. La plateforme
doit être plate et de niveau (sans bosses, arêtes, etc.) afi n d’off rir un bon support à l’abri. Les matériaux nécessaires peuvent s’obtenir
auprès d’un fournisseur de bois d’oeuvre local.
OPTION 3 : Dalle en béton
La dalle doit avoir au moins 4 "(10,2 cm) d'épaisseur.

6
13
SP,GE-13IC
Plataforma de Madera / Plattform aus Holz
Losa de Hormigón / Bodenplatte aus Beton
16"/24"
40,6 cm/61,0 cm
121”
307,3 cm
143 1/4"
363,9 cm
121"
307,3 cm
143 1/4"
363,9 cm
*IMPORTANTE *
La base DEBE ser plana y nivelada para proporcionar el soporte adecuado para su edifi cio; de lo contrario, los AGUJEROS
PRETALADRADOS NO SE ALINEARÁN Y NO SE PUEDEN MONTAR. Independientemente de las siguientes opciones
que elija como base, se recomienda un KIT DE SUJECIÓN ARROW como método efi caz para sujetar adecuadamente su
cobertizo después de terminar el ensamblaje.
OPCIÓN 1: Construir directamente en el suelo
OPCIÓN 2: Plataforma de madera
NOTA: La madera tratada a presión NO debe usarse donde haga contacto con su edifi cio de almacenamiento. Las propiedades de
la madera tratada a presión causarán corrosión acelerada. Si la madera tratada a presión entra en contacto con su edifi cio de
almacenamiento, su garantía quedará anulada. La plataforma debe estar nivelada y plana (libre de golpes, crestas, etc.) para
proporcionar un buen soporte para el edifi cio. Los materiales necesarios se pueden obtener de su aserradero local.
OPCIÓN 3: Losa de hormigón
La losa debe tener al menos 4 “(10,2 cm) de espesor.
CONSTRUYENDO UNA FUNDACIÓN BAU EINER BODENPLATTE
Der Sockel MUSS fl ach und eben sein, um eine angemessene Unterstützung für Ihr Gebäude zu gewährleisten. Andernfalls
werden die VORGEBOHRTEN LÖCHER NICHT AUSGERICHTET UND ES KANN NICHT ZUSAMMENGEBAUT WERDEN.
Unabhängig davon, für welche der nachfolgend genannten Möglichkeiten Sie sich als Fundament entscheiden, empfi ehlt
sich ein ARROW-VERANKERUNGSKIT als wirkungsvolle Methode zur ordnungsgemäßen Sicherung Ihres Bauwerks nach
Abschluss der Montagearbeiten.
MÖGLICHKEIT 1: Direkt auf dem Untergrund (Erde)
MÖGLICHKEIT 2: Plattform aus Holz
HINWEIS: An Stellen, an denen es mit Ihrem Geräteschuppen in Kontakt kommen würde, darf kein kesseldruckimprägniertes
Holz verwendet werden. Kesseldruckimprägniertes Holz hat Eigenschaften, die zu beschleunigter Korrosion führen. Wenn
kesseldruckimprägniertes Holz mit Ihrem Geräteschuppen in Kontakt kommt, wird Ihre Garantie ungültig.
MÖGLICHKEIT 3: Bodenplatte aus Beton
Die Bodenplatte sollte wenigstens 10,2 cm stark sein.
*WICHTIG*

14
8936
119 3/8” 303,2 cm
11 7/8” 30,2 cm
14IB

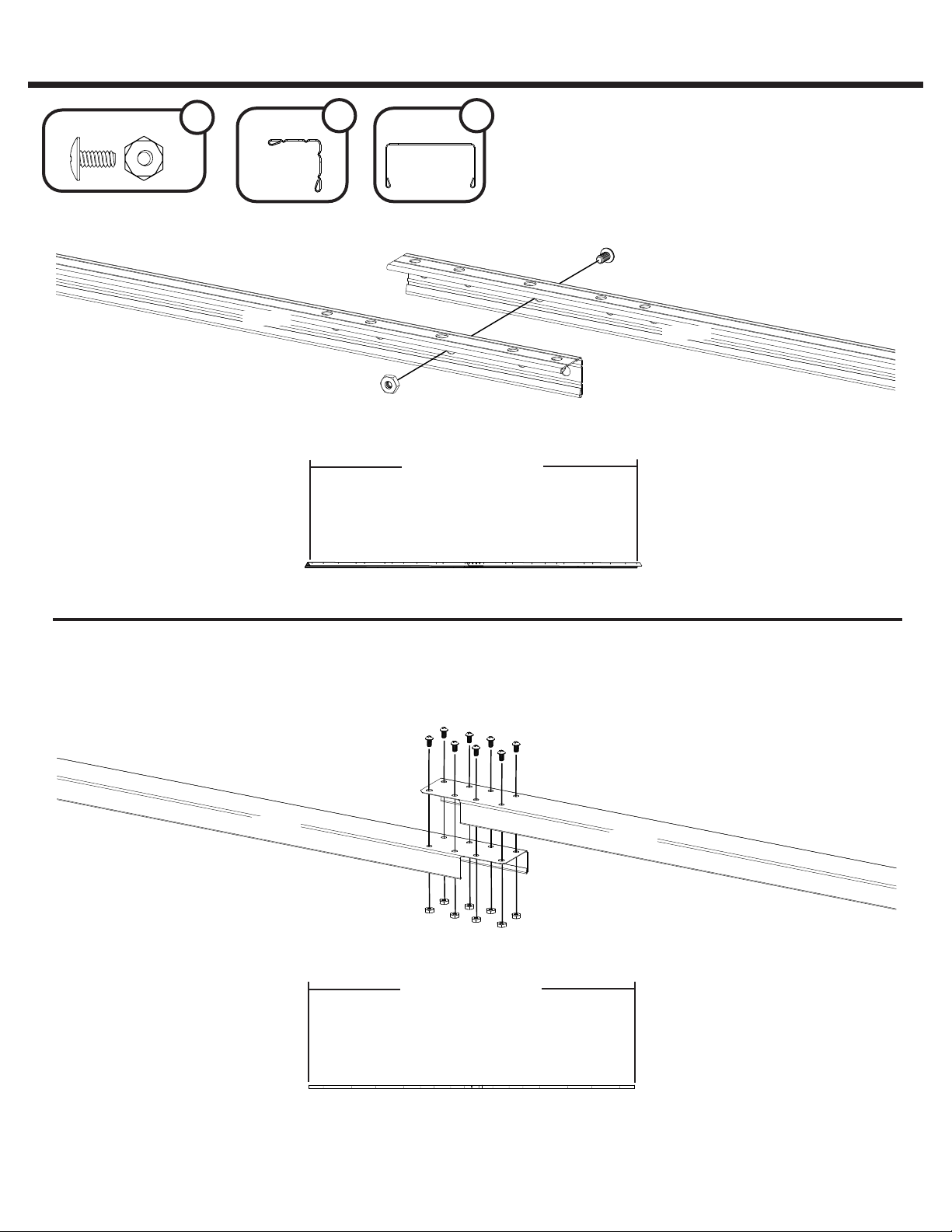

1: FLOOR FRAME
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
8936 2
8936
CADRE DE PLANCHER
MARCO DE PISO
9367 2
65923 65103 565004 8
65923 65103
65004
65923
65103
BODENRAHMEN
Länge nach Montage
Überlappung
9367
8934
9367
8934 1
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
119 3/8” 303,2 cm
Front
Avant
Frente
Vorne

15
10392
141 5/8” 359,7 cm
11 7/8” 30,2 cm
15IC
1: FLOOR FRAME
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
10392 4
10392
X2
CADRE DE PLANCHER
MARCO DE PISO
65923 65103 8
65923 65103
65923
65103
BODENRAHMEN
Länge nach Montage
Überlappung

16IC
16
10392
1: FLOOR FRAME CADRE DE PLANCHER
MARCO DE PISO
65004 88936+8936 1(2)9367+8934 1
10392
8936
8936
9367
8934
NOTES:
Do NOT fasten your Floor Frames to your
Base at this time. You will anchor your
building after it is erected.
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.
Measure diagonally from corner to corner.
When diagonal measurements are equal,
the Frame is square.
REMARQUES:
Ne PAS attacher les éléments de cadre de
plancher à la base à ce stade. L’abri sera
ancré une fois qu’il est assemblé.
Le cadre de plancher doit être À LA FOIS
d’équerre et de niveau pour que les trous
s’alignent correctement.
NOTAS:
NO fi je los tirantes del piso a la base en este
momento. Anclará la estructura después de
que esté erguida.
El tirante del piso debe estar TANTO
cuadrado COMO nivelado o los orifi cios
no se alinearán correctamente.
X4
65004
Mesurer en diagonale d'un coin à l'autre.
Lorsqu’elles sont égales, le cadre de
plancher est d’équerre.
Mida diagonalmente de esquina a esquina.
Cuando las medidas diagonales son iguales,
el tirante está cuadrado.
BODENRAHMEN
HINWEIS:
Befestigen Sie Ihre Bodenrah-
men noch NICHT am Fundament.
Sie verankern Ihr Bauwerk erst,
nachdem es fertig aufgebaut ist.
Der Bodenrahmen muss SOWOHL rechtwinklig
ALS AUCH waagerecht sein. Andernfalls
fl uchten die Löcher nicht richtig.
Messen Sie diagonal von Ecke zu Ecke. Wenn
die diagonalen Abmessungen gleich sind, ist
der Rahmen rechtwinklig.
9367
8936
9367
10392
X2
65923 65103 210392+10392 2
10392
10392
10392
65923
65103

17
17IC
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
65923 65103 95986 210389 2
VORMONTAGE
10389
65923
65103
10389
118 1/8” (300,0 cm)
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
118 1/8” (300,0 cm)
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
5986
65923
65103
5986

18
18IC
10397
10397
END VIEW
Vista desde un
extremo
Vue d’extrémité
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
65923 65103 30
VORMONTAGE
Endansicht
X4
10397 8
65923
65103
10397
10397
65923
65103 X2
10397
10397
10397
10397
10397 10397
65923
65103
Finished Length
142 3/8” 361,6 cm

19
19IB
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
9366
VORMONTAGE
65004 49366 26403 1
Painted Part
9366
6403
118 1/8” (300,0 cm)
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
CORRECT INCORRECT
Long Leg
on top.
Door Slide
END VIEW
65004
66769
PROFIL
VISTA DESDE UN EXTREMO
CORRECTO INCORRECTO
Aile longue en
haut
Coulisseau
de porte
Pata larga
en la parte
superior.
Rodamiento
de la puerta
ENDANSICHT
KORREKT FALSCH
Langer
Schenkel oben
Türgleiter
To remove or install Door Slides:
• Remove Doors from Slides and set aside.
• Using pliers, bend down a corner of the Door Track.
• Remove or install Door Slides.
• Carefully bend the corner back into position.
Les coulisseaux doivent être placés dans le rail de porte avant la pose du rail. Toutefois, si cette étape est omise ou si les
coulisseaux doivent être déposés à des fi ns d’entretien, la méthode suivante peut être utilisée.
Se deben instalar los rodamientos en el riel de la puerta antes de la instalación. Sin embargo, si se saltea este
paso o si se deben extraer los rodamientos para mantenimiento, se debe realizar el siguiente procedimiento.
Slides should be installed in Door Track prior to installation. However, if this step is overlooked
or if the Slides need to be removed for maintenance, the following procedure may be used.
Pour déposer ou poser les coulisseaux de porte :
• Détacher les portes des coulisseaux et les mettre de côté.
• Avec une pince, rabattre un coin du rail de porte.
• Retirer ou enfi ler les coulisseaux de porte.
• Avec précaution, remettre le coin du rail dans sa position d’origine.
Para extraer o instalar los rodamientos de la puerta:
• Saque las puertas de los rodamientos y sepárelas.
• Con un alicate, doble hacia abajo un ángulo del riel de la puerta.
• Saque o instale los rodamientos de la puerta.
• Con cuidado, doble el ángulo nuevamente a su posición.
66769 4
Die Schlitten sollten vor dem Einbau in der Türschiene montiert werden. Falls dieser Schritt ausgelassen wird oder die Schlit-
ten für Wartungsarbeiten entfernt werden müssen, geht man wie folgt vor.
Türschlitten Entfernen oder Einbauen:
Türe der Schlitten entfernen und beiseite stellen.
Mit einer Zange eine Ecke der Türschiene nach unten biegen.
Türschlitten entfernen oder einbauen.
Die Ecke vorsichtig zurück an ihren Platz biegen.

20
20IC
140 3/8” (356,6 cm)
Finished Length
Longueur fi nie
Longitud terminada
10393
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
65923 65103 18 10393 410390 4
65923
65103
VORMONTAGE
Länge nach Montage
10393
10390
65923
65103
10390
140 3/8” (356,6 cm)
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
X2
X2
