Arrow Storage Products IWC82 Instructions for use

Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
728940619
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.

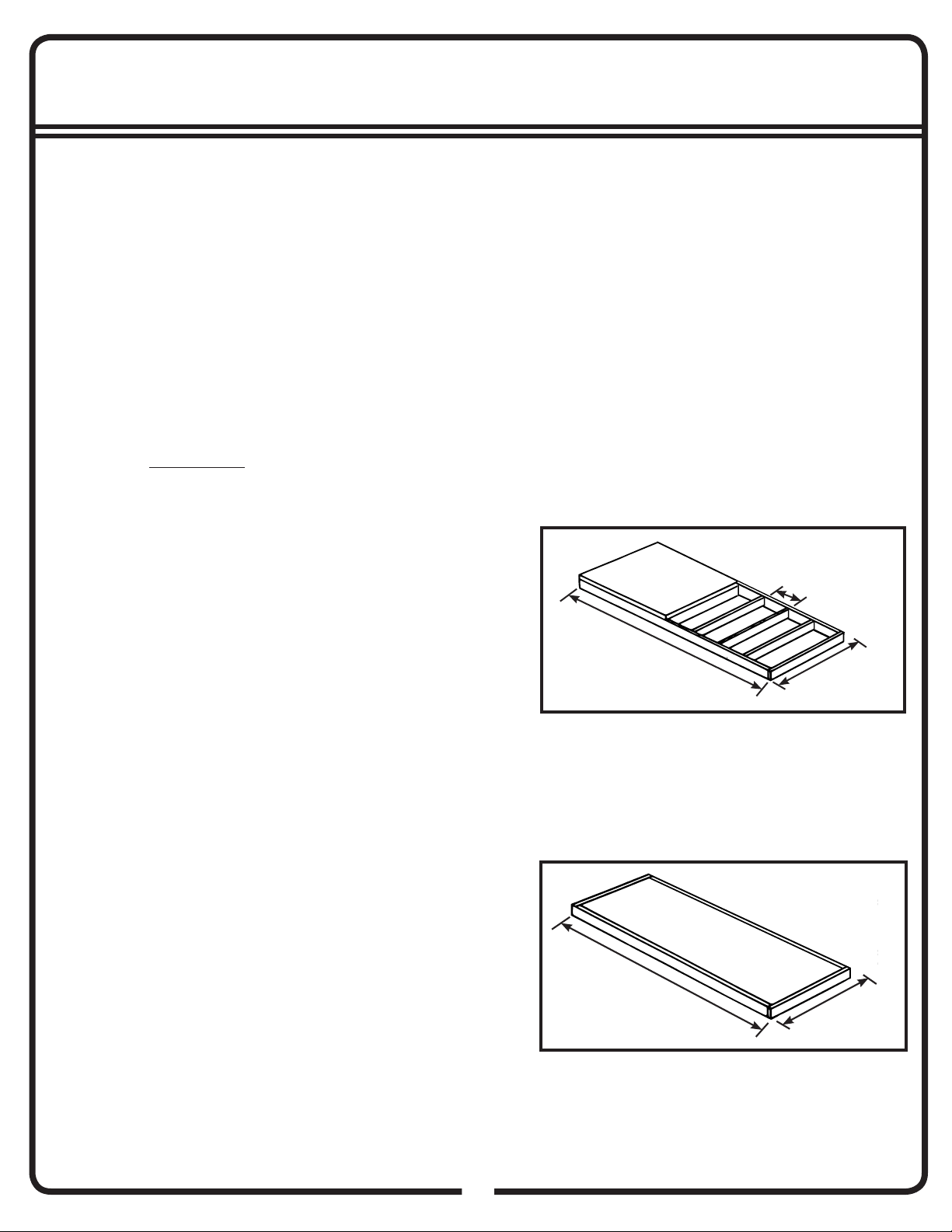

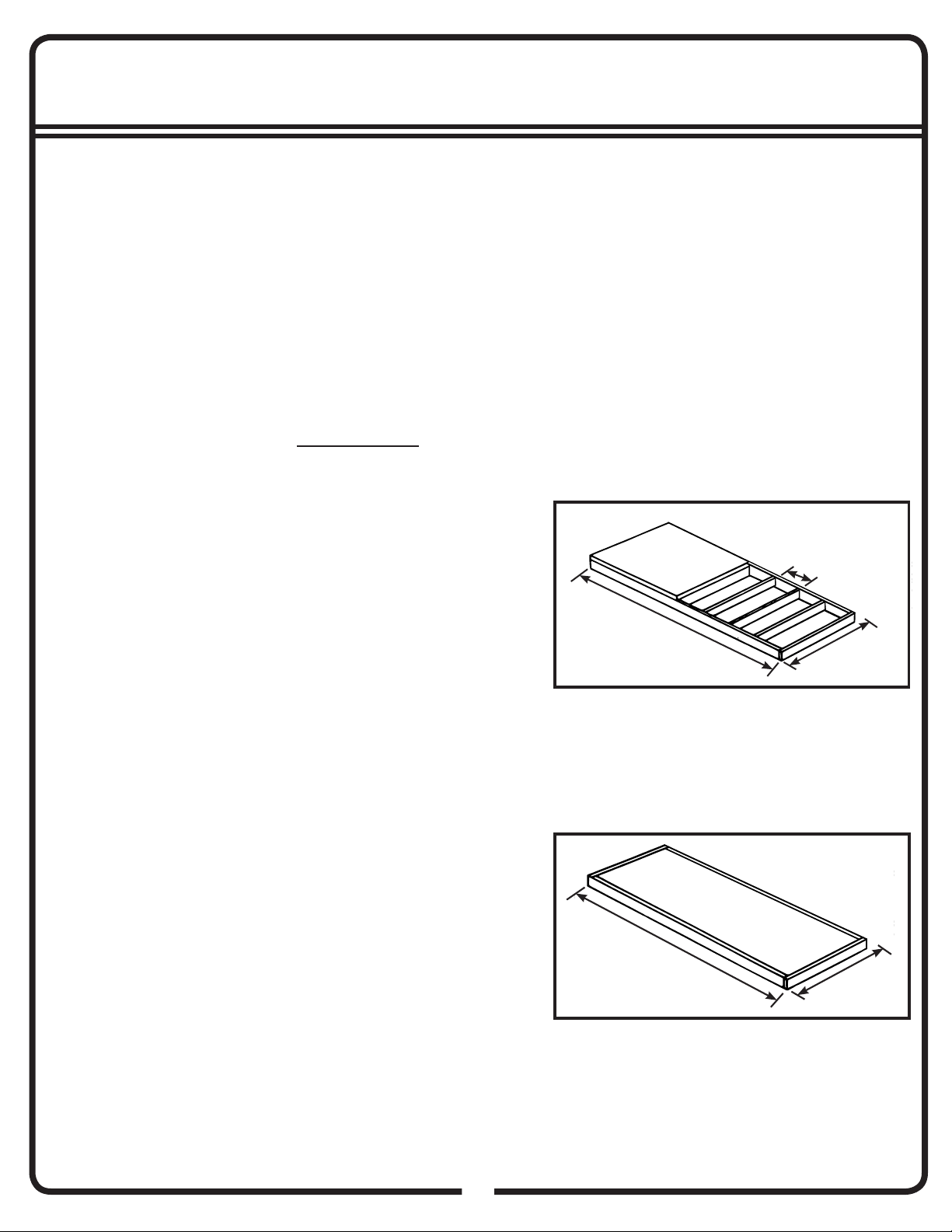

Size rounded off to the nearest foot For proper base construction see page 14
†
Nominal Size
8’ x 2’
01GQa
IWA82
Model No. IWC82
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
8’ x 2’ 17 Sq. Ft. 113 Cu. Ft. 99 3/4” 30 3/4” 91 3/8” 94 3/4” 25 1/2” 90 1/16” 43 1/2” 69 1/4”
2,4 m x 0,6 m 1,6 m23,2 m3253,4 cm 78,1 cm 232,1 cm 240,7 cm 64,8 cm 228,8 cm 110,5 cm 175,9 cm
†
Base
Size
97 1/2” x 28 1/4”
247,7 cm x 71,8 cm

03GQ
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
3
97 1/2” x 28 1/4”
247,7 cm x 71,8 cm
97 1/2” x 28 1/4”
247,7 cm x 71,8 cm
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
8’ x 2’ 17 Sq. Ft. 113 Cu. Ft. 99 3/4” 30 3/4” 91 3/8” 94 3/4” 25 1/2” 90 1/16” 43 1/2” 69 1/4”
2,4 m x 0,6 m 1,6 m23,2 m3253,4 cm 78,1 cm 232,1 cm 240,7 cm 64,8 cm 228,8 cm 110,5 cm 175,9 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
8’ x 2’ 17 Sq. Ft. 113 Cu. Ft. 99 3/4” 30 3/4” 91 3/8” 94 3/4” 25 1/2” 90 1/16” 43 1/2” 69 1/4”
2,4 m x 0,6 m 1,6 m23,2 m3253,4 cm 78,1 cm 232,1 cm 240,7 cm 64,8 cm 228,8 cm 110,5 cm 175,9 cm
†

4
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
04GC
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les différentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES /
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
VORSICHT
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

5
05GC
• The best location is a level area with good drainage.
ASSEMBLY /
ASSEMBLAGE / ENSAMBLAR / MONTAGE
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
For missing or damaged parts contact Customer Service. Do not return to store.
1-800-851-1085 or [email protected]
Si des pièces manquent ou sont endommagées, s’adresser au Service après-vente. Ne rien renvoyer au magasin.
Si hay piezas faltantes o dañadas, comuníquese con el Servicio de Atención al Cliente. No devuelva el producto a la tienda.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
Wooden Panel Care: You must treat both side of the wood panels with an environmentally friendly stain and a (polyure-
thane) sealant or quality exterior paint prior to panel installation. Your dealer will be able to recommend a suitable product
for this purpose. WARNING! Both sides of the wooden panels must be treated equally or future problems may occur with
the panels. When installing your wood panels, if you notice slight warpage, it is recommended using an adhesive between
wooden panels and metal parts.
Entretien des panneaux en bois: Vous devez traiter les deux côtés des panneaux en bois avec une teinture sans danger
pour l’environnement et un enduit (au polyuréthane) ou une peinture d’extérieur de haute qualité avant d’installer le pan-
neau avant. Votre détaillant sera en mesure de vous recommander un produit adapté à cette fi n. AVERTISSEMENT ! Les
deux côtés des panneaux en bois doivent être traités de la même façon, sans quoi des problèmes pourraient survenir
avec les panneaux. Lors de l’installation de vos panneaux en bois, si vous remarquez un léger voilage, il est recommandé
d’utiliser de l’adhésif entre les panneaux de bois et les pièces métalliques.
Cuidado del Panel de Madera: usted debe tratar ambos lados de los paneles de madera con una tintura amigable para el
ambiente y un sellante (poliuretano) o pintura para exteriores antes de realizar la instalación. Su distribuidor podrá recom-
endarle un producto adecuado para este propósito. ¡ADVERTENCIA! Ambos lados de los paneles de madera deben ser
tratados de la misma manera o pueden surgir problemas con los paneles. Al instalar sus paneles de madera, si usted nota
una leve deformación, se recomienda utilizar adhesivo entre los paneles de madera y las partes de metal.

6
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.
06GC

7
1 65103 Hex Nut (#8-32) 58
2 65923 Small Bolt (#8-32 x 3/8) (10 mm) 58
3 65004 Small Screw (#8AB x 5/16) (8 mm) 234
4 65900A Black Screw (#10B x 1/2) (13 mm) 8
5 66646 Washer Sheet 2
6 66183L Left Roof Trim Cap 2
7 66183R Right Roof Trim Cap 2
8 66769 Door Slide 4
9 66382 Lower Door Guide 4
10 67293B Weather Stripping 1
11 67468 Peak Cap 2
12 66045 Handle 2
13 65109 #8-32 Acorn Nut 2
4

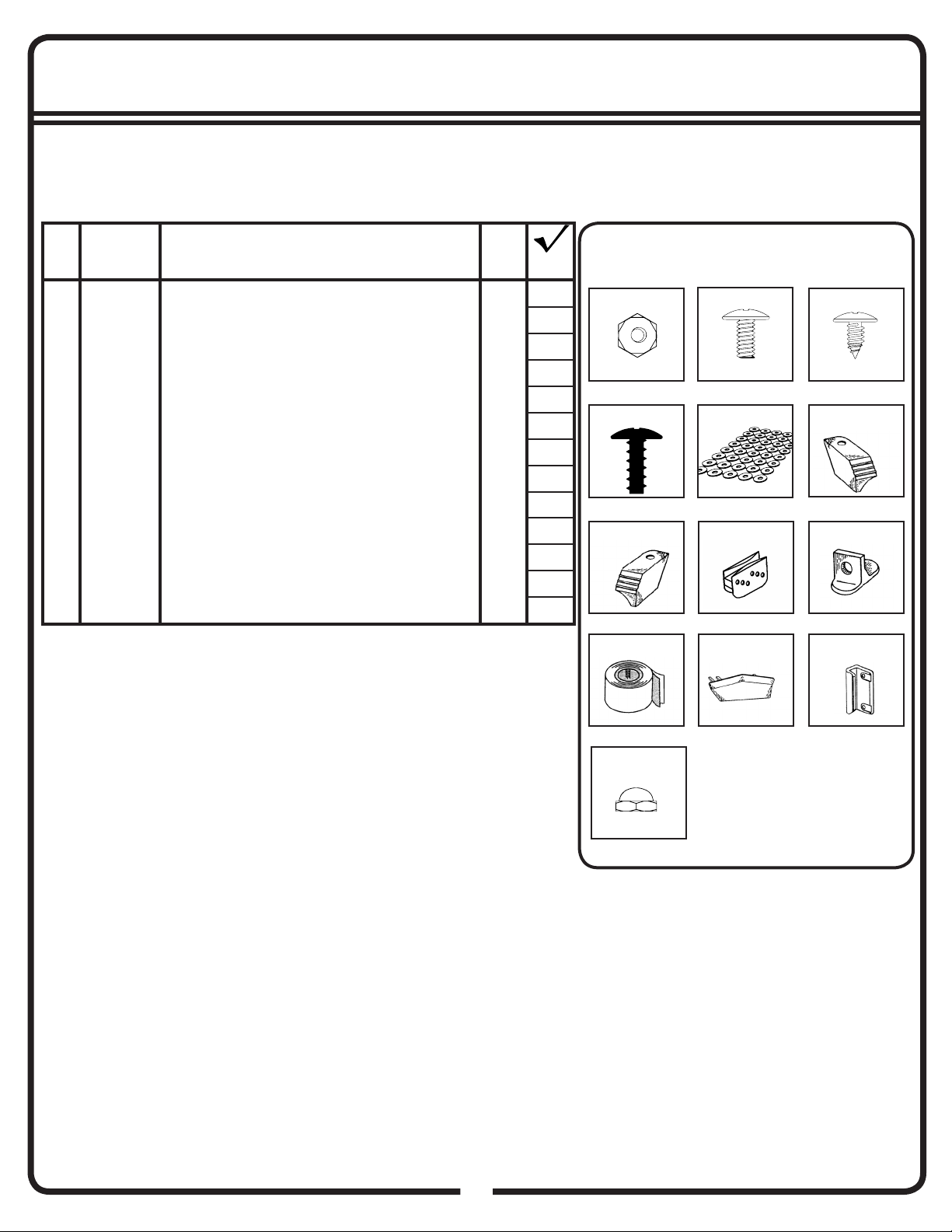

HARDWARE LIST 07GQ
1
Hardware Views by Key No.
3
Key
No.
Part
No.
Part
Description Qty. List
2
5
7
4
8 9
10 11
6
12
13

1 65103 Écrou hexagonal (#8-32) 58
2 65923 Petit boulon (#8-32 x 3/8) (10 mm) 58
3 65004 Petite vis (#8AB x 5/16) (8 mm) 234
4 65900A 8
5 66646 Plaque de rondelles 2
6 66183L Embout de garniture de toit gauche 2
7 66183R Embout de garniture de toit droit 2
8 66769 4
9 66382 4
10 67293B Ruban de calfeutrage 1
11 67468 Embout faîte 2
12 66045 Poignée 2
13 65109 #8-32 Ecrou borgne 2
8
Rep Réf.
pièce Description
de la pièce Qté.
N.º
Ref.
N.º
de pieza Descripción
de la pieza Cant.
Vis noire #10Bx1/2 po (13 mm)
Coulisseau de porte
Guide de porte inférieur
Rodamiento de la puerta
Guía inferior de la puerta
1 65103 Tuerca hexagonal (#8-32) 58
2 65923 Perno pequeño (#8-32 x 3/8) (10 mm) 58
3 65004 Tornillo pequeño (#8AB x 5/16) (8 mm) 234
4 65900A Tornillo negro (#10B x 1/2) (13 mm) 8
5 66646 Plancha de arandelas 2
6 66183L Tope izquierdo del contramarco del techo 2
7 66183R Tope derecho del contramarco del techo 2
8 66769 4
9 66382 4
10 67293B Burlete 1
11 67468 Tope de la cumbrera 2
12 66045 Manija 2
13 65109 #8-32 Tuerca Cupulada 2
08GQ
LISTE DES PIÈCES / LISTA DE PIEZAS
4
1 3
2
5
7
4
8 9
10 11
6
12
13
Éléments de visserie par n° de
repère
Vistas de los tornillos por
n.º de referencia

6
12 8941 Ramp 1
13 9379 Front Floor Frame 2
14 9377 Rear Floor Frame 2
15 8984 Side Floor Frame 2
16 11223 Door Jamb 2
17 80165 Left Corner Post 2
18 11222 Right Corner Post 2
19 11219 Splice Post 1
20 11231 Right Rear Wall Angle 1
21 80171 Left Rear Wall Angle 1
22 10598 Door Track Splice 1
23 10599 Door Track 2
24 6646 Side Wall Angle 2
25 11221 Siding Stud 2
26 8700 Right Gable 2
27 8701 Left Gable 2
28 7905 Roof Beam Bracket 4
29 9204 Roof Beam Brace 2
30 10829 Roof Beam 4
31 10828 Roof Panel 2
32 6868 Ridge Cap 1
33 6014 Side Roof Trim 2
34 10484 Door 2
35 6301 Vertical Door Brace 2
36 10498 Horizontal Door Brace 4
37 66872 Plastic Trim 4
Key
No.
Part
No.
Part
Description
Qty.
List

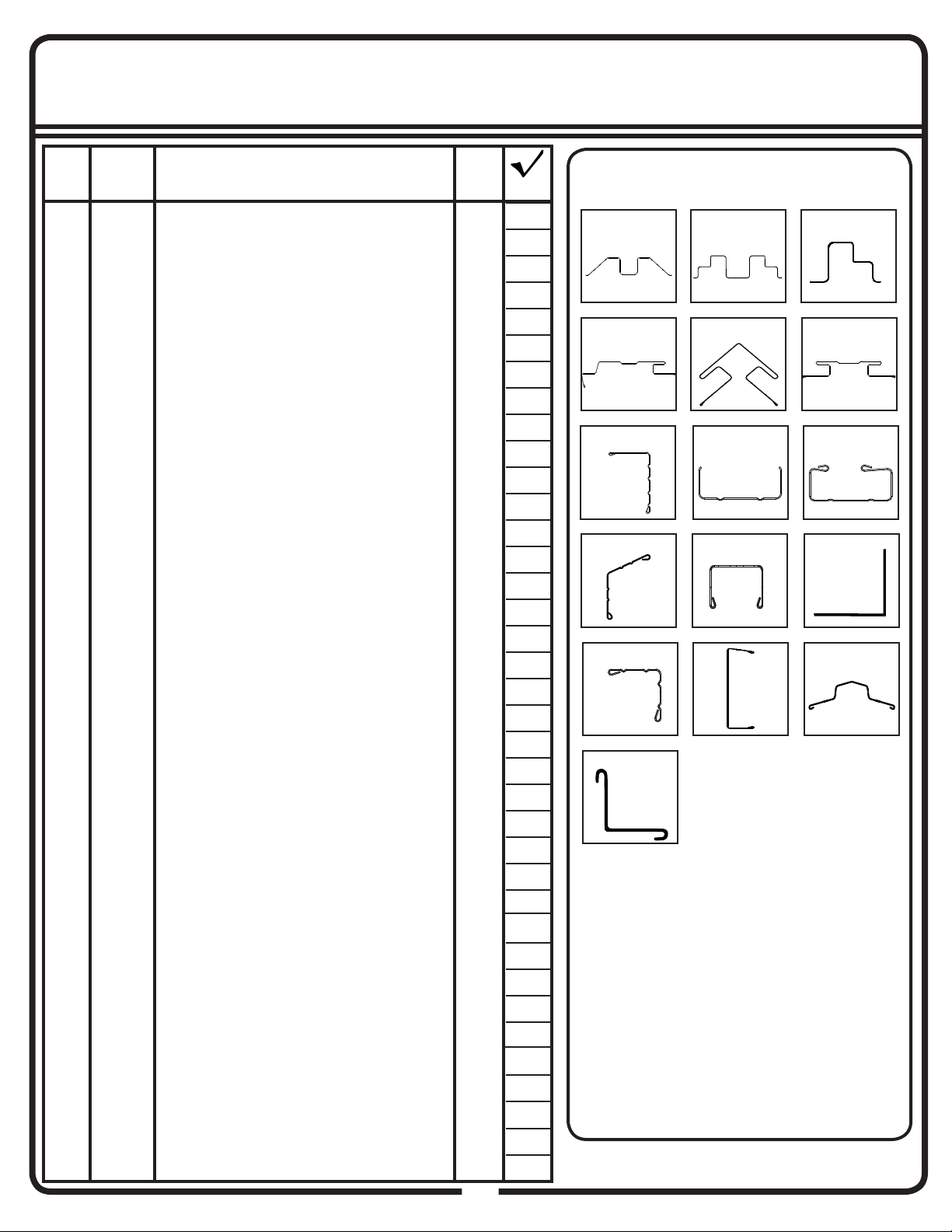

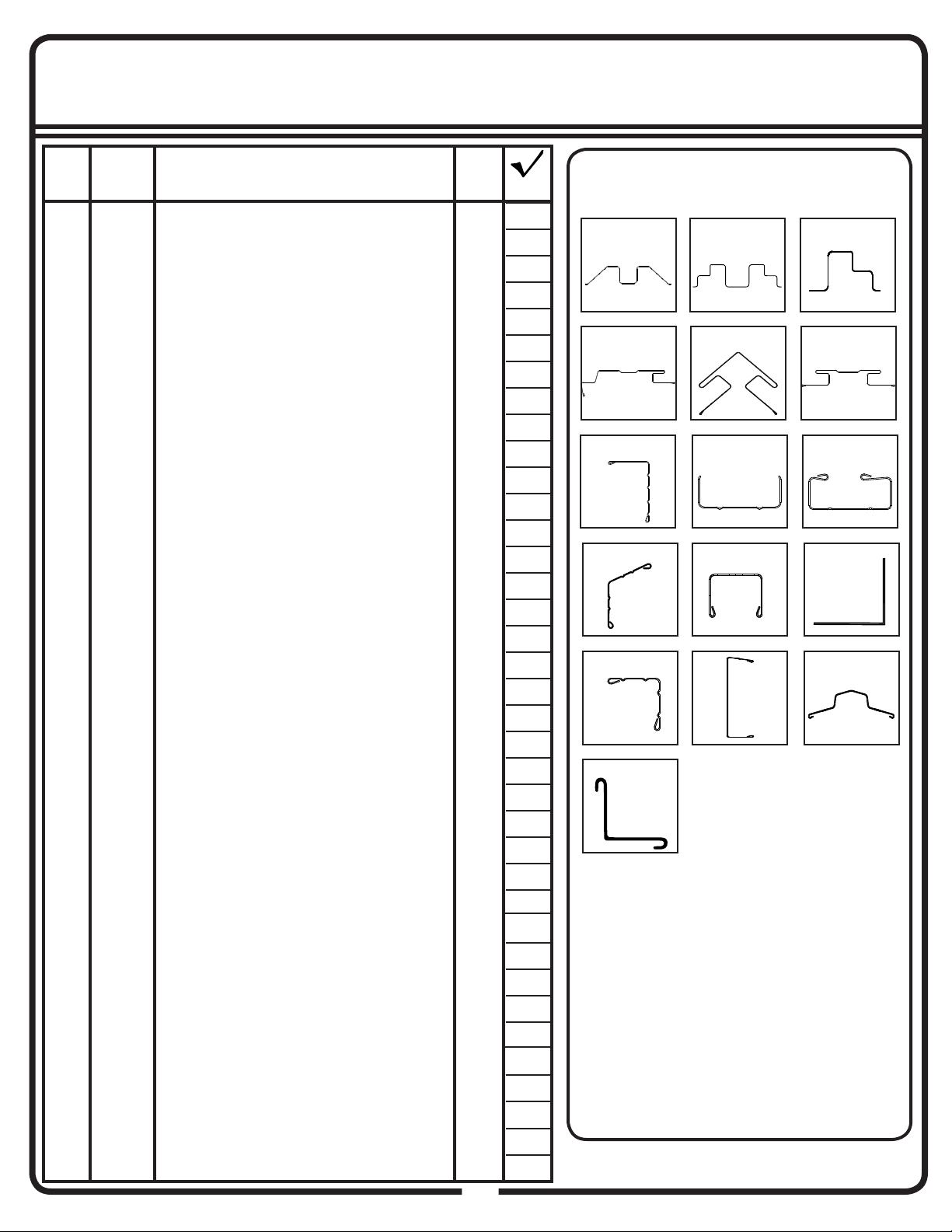

PARTS LIST...
9
09GQ
Selected End Views by Key No.
2320,21
16
32
19
13
12
17,18
22
25,35 28
30
24,33
36
29
14,15

6
12 8941 Seuil 1
13 9379 Cadre de plancher avant 2
14 9377 Cadre de plancher arrière 2
15 8984 Cadre de plancher latéral 2
16 11223 Jambage de porte 2
17 80165 Poteau d’angle gauche 2
18 11222 Poteau d’angle droit 2
19 11219 Poteau de jointure 1
20 11231 Cornière arrière droite 1
21 80171 Cornière arrière gauche 1
22 10598 Jonction de rail de porte 1
23 10599 Rail de porte 2
24 6646 Profi lé angulaire de mur droit 2
25 11221 Montant de fi xation de plaques 2
26 8700 Pignon droit 2
27 8701 Pignon gauche 2
28 7905 Renfort de pignon 4
29 9204 Contrefi che de poutre de toit 2
30 10829 Poutre de toit 4
31 10828 Panneau de toit 2
32 6868 Profi lé de faîte 1
33 6014 Finition de toit côté 2
34 10484 Porte 2
35 6301 Renfort de porte vertical 2
36 10498 Renfort de porte horizontal 4
37 66872 Bordure plastique 4
10
FR-09GQ
LISTE DES PIÈCES...
Rep. Réf.
pièce Description de la pièce Qté. OK Profi ls de pièces par n° de repère
2320,21
16
32
19
13
12
17,18
22
25,35 28
30
24,33
36
29
14,15

6
12 8941 Rampa 1
13 9379 Tirante delantero del piso 2
14 9377 Tirante posterior del piso 2
15 8984 Tirante lateral del piso 2
16 11223 Jamba de la puerta 2
17 80165 Poste esquinero izquierdo 2
18 11222 Poste esquinero derecho 2
19 11219 Poste de empalme 1
20 11231 Ángulo de la pared trasera derecha 1
21 80171 Ángulo de la pared trasera izquierda 1
22 10598 Riel de la puerta empalme 1
23 10599 Riel de la puerta 2
24 6646 Ángulo de pared lateral 2
25 11221 Travesaño para revestimiento 2
26 8700 Gablete derecho 2
27 8701 Gablete izquierdo 2
28 7905 Abrazadera del gablete 4
29 9204 Abrazadera de la viga del techo 2
30 10829 Viga del techo 4
31 10828 Panel del techo 2
32 6868 Tapa del Caballete 1
33 6014 Adorno del Techo Lateral 2
34 10484 Puerta 2
35 6301 Abrazadera vertical de la puerta 2
36 10498 Abrazadera horizontal de la puerta 4
37 66872 Perfi l de plástico 4
11
SP-09GQ
LISTA DE PIEZAS...
N.º
Ref.
N.º de
pieza Descripción de la pieza Cant. Vistas de los extremos
seleccionadas por n.º de referencia
23
20,21
16
32
19
13
12
17,18
22
25,35 28
30
24,33
36
29
14,15

ASSEMBLY BY KEY NO. / PIÈCES PAR N° DE REPÈRE /
MONTAJE POR N.º DE REFERENCIA
12
12GQ
22
25
27
23
20
24
18
26
16
17
21
14
12
18
17
19
13
13
14
15
15
16
24
28
29
29
25
26
33
34
35
27
30
31
32
36
23
28
28
28
30
30
31
33
34
35
36
36
36
30

13
ASSEMBLY OVERVIEW / APERÇU DE L’ASSEMBLAGE /
VISTA GENERAL DEL MONTAJE
13GQ
1
2
3
4
5
6

12
No matter which of the options below you choose for a base, an ARROW ANCHORING KIT is
recommended as an effective method of properly securing your building after assembly is complete.
OPTION 1: Directly on ground (earth)
Assemble your building directly on level ground (grass, dirt, rock, sand, etc.).
OPTION 2: Wood Platform
If you decide to build your own base, be sure to select the appropriate materials.
These are the recommended materials for your base:
• 2 x 4's (38 mm x 89 mm) Pressure Treated Lumber • 5/8" (15,5 mm) 4 x 8 (1220 mm x 2440 mm) Plywood-exterior grade
• 10 & 4 penny Galvanized Nails • Concrete Blocks (optional)
NOTE: Pressure Treated Lumber must not be used where it will make contact with your storage building. The properties of
Pressure Treated Lumber will cause accelerated corrosion.
The platform should be level and fl at (free of bumps, ridges etc.)
to provide good support for the building. The necessary materials
may be obtained from your local lumber yard.
To construct the base follow instructions and diagram.
Construct frame (using 10 penny galvanized nails)
Measure 16"/24" (40,6 cm/61,0 cm) sections to construct
inside frame (see diagram)
Secure plywood to frame (using 4 penny galvanized nails)
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick. It must be level
and fl at to provide good support for the frame.
The following are the recommended materials for your base.
• 1 x 4's (19 mm x 89 mm) (will be removed once the concrete cures)
• Concrete • Sheet of 6 mil plastic
• We recommend for a proper strength concrete to use a mix of:
1 part cement • 3 parts pea sized gravel • 2 1/2 parts clean sand
Prepare the Site/Construct a Base
1. Dig a square, 6" (15,2 cm) deep into the ground (remove grass).
2. Fill up to 4" (10,2 cm) in the square with gravel and tamp fi rm.
3. Cover gravel with a sheet of 6 mil plastic.
4. Construct a wood frame using four planks of 1x4 (19 mm x 89 mm)
lumber.
5. Pour in concrete to fi ll in the hole and the frame giving a
total of 4" (10,2 cm) thick concrete. Be sure surface is level.
CONSTRUCTING A BASE...
FRONT
(DOOR)
FRONT
(DOOR)
Note: Finished Slab dimensions, with lumber removed.
Note: Platform/Slab will extend 9/16" (1,4 cm) beyond
fl oor frame on all four sides. Seal this 9/16" (1,4 cm)
of wood with a roofi ng cement (not included), or bevel
this 9/16" (1,4 cm) of concrete when pouring, for good
water drainage.
97 1/2"
247,7 cm
16"/24"
40,6 cm/61,0 cm
28 1/4"
71,8 cm
97 1/2"
247,7 cm
28 1/4"
71,8 cm
14GQ
14

15
Quelque que soit l’option ci-dessous choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est
recommandé pour amarrer solidement l’abri une fois que le montage est terminé.
OPTION 1 : À MÊME LE SOL (TERRE)
Monter l’abri directement sur un sol de niveau (herbe, terre, pierre, sable, etc.).
OPTION 2 : PLATEFORME EN BOIS
Pour construire soi-même une base, veiller à choisir des matériaux appropriés.
Les matériaux recommandés pour la base sont les suivants :
• Montants 2 x 4 (38 mm x 89 mm) en bois traité sous pression • Panneaux 4 x 8 (1220 mm x 2440 mm) de 5/8” (15,5 mm) en
contreplaqué pour extérieur • Clous galvanisé de 10d et 4d • Parpaings de béton (facultatif)
REMARQUE : Ne pas utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion.
La plateforme doit être plate et de niveau (sans bosses, arêtes, etc.)
afi n d’offrir un bon support à l’abri. Les matériaux nécessaires peuvent
s’obtenir auprès d’un fournisseur de bois d’œuvre local.
Pour construire la base, suivre les instructions et les schémas.
Construire le cadre (utiliser des clous galvanisés 10d)
Prévoir des baies de 16”/24” (40,6 cm/61,0 cm) à l’intérieur du
cadre (voir le schéma)
Attacher le contreplaqué au cadre (avec des clous galvanisés 4d)
OPTION 3: DALLE EN BETON
La dalle doit avoir au moins 4” (10,2 cm) d’épaisseur. Elle doit
être plane et de niveau afi n d’offrir un bon support pour le cadre.
Les matériaux recommandés pour la base sont les suivants :
• Planches 1 x 4 (19 mm x 89 mm) (seront enlevés une fois que le
béton a durci) • Béton • Membrane de plastique de 0,15 mm
• Pour produire un béton de bonne résistance, le mélange préconisé
est le suivant : • 1 volume de ciment • 3 volumes de gravillon • 2,5
volumes de sable propre
Préparer le terrain et construire la base
1. Creuser un carré de 6” (15,2 cm) de profondeur dans le sol
(enlever l’herbe).
2. Remplir jusqu’à 4” (10,2 cm) du carré de gravillon et tasser
fermement.
3. Couvrir le gravillon d’une membrane de plastique de 0,15 mm.
4. Assembler un coffrage en bois avec quatre planches de 1 x 4
(19 mm x 89 mm).
5. Couler le béton dans le trou et le coffrage sur une épaisseur totale
de 4” (10,2 cm). S’assurer que la surface est de niveau.
Remarque : dimensions fi nies de la dalle, sans le bois.
FR-14GQ
CONSTRUIRE UNE BASE...
AVANT
(PORTE)
Remarque : La dalle ou plateforme dépasse de 9/16”
(1,4 cm) au-delà du cadre de plancher sur les quatre
côtés. Sceller la bande de bois de 9/16” (1,4 cm) avec
une colle pour toiture (non fournie) ou couler la bordure
de béton de 9/16” (1,4 cm) en biseau pour assurer un
bon écoulement de l’eau.
AVANT
(PORTE)
97 1/2"
247,7 cm
28 1/4"
71,8 cm
97 1/2"
247,7 cm
16"/24"
40,6 cm/61,0 cm
28 1/4"
71,8 cm

16
28 1/4"
71,8 cm
Independientemente de las siguientes opciones que elija como base, se recomienda un KIT DE SUJECIÓN
ARROW como método efi caz para sujetar adecuadamente su cobertizo después de terminar el ensamblaje.
OPCIÓN 1: Directamente sobre el suelo (tierra)
Ensamble su cobertizo directamente sobre tierra fi rme (césped, tierra, roca, arena, etc.).
OPCIÓN 2: Plataforma de madera
Si decide construir su propia base, asegúrese de elegir los materiales apropiados.
Estos son los materiales recomendados para su base:
• Madera tratada a presión de 2x4 (38 mm x 89 mm) • Conglomerado de madera para exteriores de 5/8” x 4 x 8 (15,5 mm x
1220 mm x 2440 mm) • Clavos galvanizados de 10 & 4 penny • Bloques de concreto (opcional)
NOTA: La madera tratada a presión no debe utilizarse en lugares donde haga contacto con la estructura de almacenamiento.
Las propiedades de la madera tratada a presión acelerarán la corrosión.
La plataforma debe estar nivelada y plana (libre de protuberancias,
rugosidades, etc.) para ofrecer una buena base de sustento para el
cobertizo. Puede obtener los materiales necesarios de su maderera local.
Para construir la base, siga las instrucciones y el diagrama.
Construya el entramado (utilizando los clavos galvanizados de 10 penny)
Mida secciones de 16”/24” (40,6 cm/61,0 cm) para construir el
entramado interior (ver el diagrama)
Fije el conglomerado de madera al entramado (utilizando los clavos
galvanizados de 4 penny)
OPCIÓN 3: Losa de concreto
La losa debe tener un espesor mínimo de 4” (10,2 cm). Debe estar
nivelada y plana para ofrecer una buena base de sustento para el
entramado.
Se recomiendan los siguientes materiales para su base:
• Tirantes de madera de 1 x 4 (19 mm x 89 mm) (que se retiran una vez
que haya fraguado el concreto)
• Concreto • Lámina plástica de 0,15 mm
• Para lograr un concreto de buena resistencia, recomendamos una
mezcla de: 1 parte de cemento • 3 partes de grava de tamaño pequeño
• 2 partes y 1/2 de arena limpia
Prepare el sitio/Construya la base
1. Cave un cuadrado de 6” (15,2 cm) de profundidad en la tierra
(elimine el césped).
2. Llene dicho cuadrado hasta 4” (10,2 cm) con grava y aprisione
fi rmemente.
3. Cubra la grava con una lámina de plástico de 0,15 mm.
4. Construya un marco con 4 tirantes de madera de 1 x 4 (19 mm x 89 mm).
5. Vierta el concreto para llenar el hueco y el marco, con un espesor total de 4” (10,2 cm) de concreto. Asegúrese que la superfi cie
esté nivelada.
CONSTRUIR UNA BASE...
Nota: Las dimensiones de la losa terminada, con la
madera retirada.
Nota: La plataforma o losa debe extenderse 9/16”
(1,4 cm) más allá del entramado del piso en los cuatro
lados. Selle esta saliente con cemento para techado
(no se incluye); o, si es de concreto, bisele esta parte
saliente antes de que se seque a fi n de tener un buen
drenaje de agua.
FRENTE
(PUERTA)
SP-14GQ
FRENTE
(PUERTA)
97 1/2"
247,7 cm
16"/24"
40,6 cm/61,0 cm
97 1/2"
247,7 cm
28 1/4"
71,8 cm

17
95 7/8” 243,5 cm
9377
Rear Floor Frame
2
11 7/8” 30,2 cm
17GQ

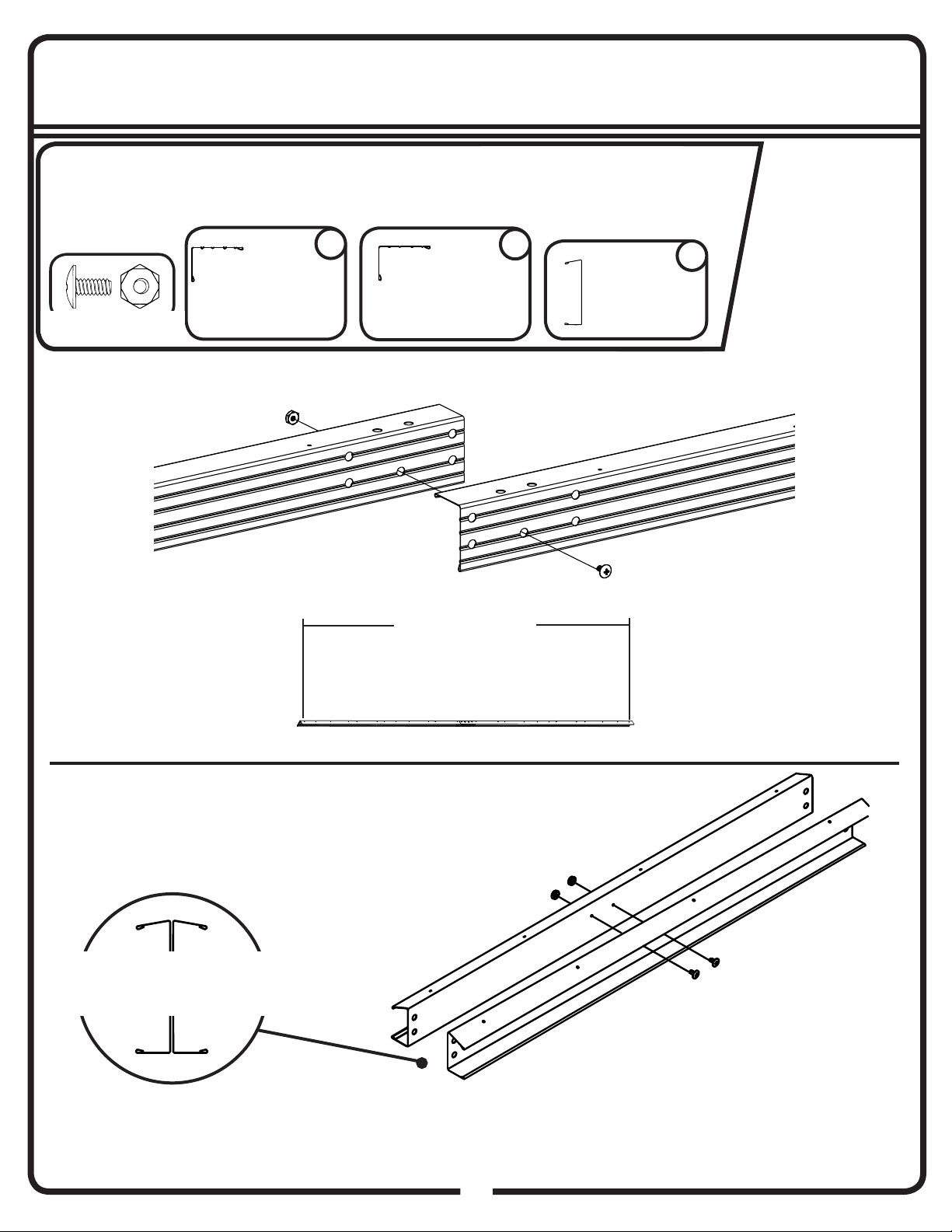

Step 1 / Étape 1 / Paso 1
You will need for this page:
Nécessaire pour cette page :
Usted necesitará para esta página:
(QTY/QTÉ/CANT: 5) Cadre de plancher arrière
Tirante posterior del piso
Bolts thru Bottom.
Bolts thru Top.
Boulons par le
dessous
Boulons par le dessus
Pernos por la parte
inferior.
Pernos por la
parte superior.
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
9377
9377
TO PREPARE WOOD PANELS SEE PG.5
POUR PRÉPARER LES PANNEAUX EN BOIS,
REPORTEZ-VOUS À LA PAGE 5
PARA PREPARAR LOS PANELES DE MADERA,
VEA LA PAGINA 5

18
9379
8941
9379
95 7/8” 243,5 cm
CHECK THAT ALL ASSEMBLED PARTS ARE THE CORRECT LENGTH BEFORE CONTINUING
FRONT
FRONT
Drain holes must face outside the building.
8941
Ramp
1
9379
Front Floor Frame
2
7 3/8” 18,7 cm
19GB
Step 1 / Étape 1 / Paso 1
You will need for this page:
Nécessaire pour cette page :
Usted necesitará para esta página:
(QTY/QTÉ/CANT: 8) Cadre de plancher avant
Tirante delantero del piso Seuil
Rampa
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
Les trous de drainage doivent être face
à l’extérieur de l’abri.
Los orifi cios de drenaje deben estar
orientados hacia afuera de la estructura.
AVANT FRENTE
VÉRIFIER QUE TOUS LES ÉLÉMENTS ASSEMBLÉS ONT LA BONNE LONGUEUR AVANT DE POURSUIVRE
VERIFIQUE QUE TODAS LAS PIEZAS MONTADAS TENGAN LA LONGITUD CORRECTA ANTES DE CONTINUAR
AVANT
FRENTE

19

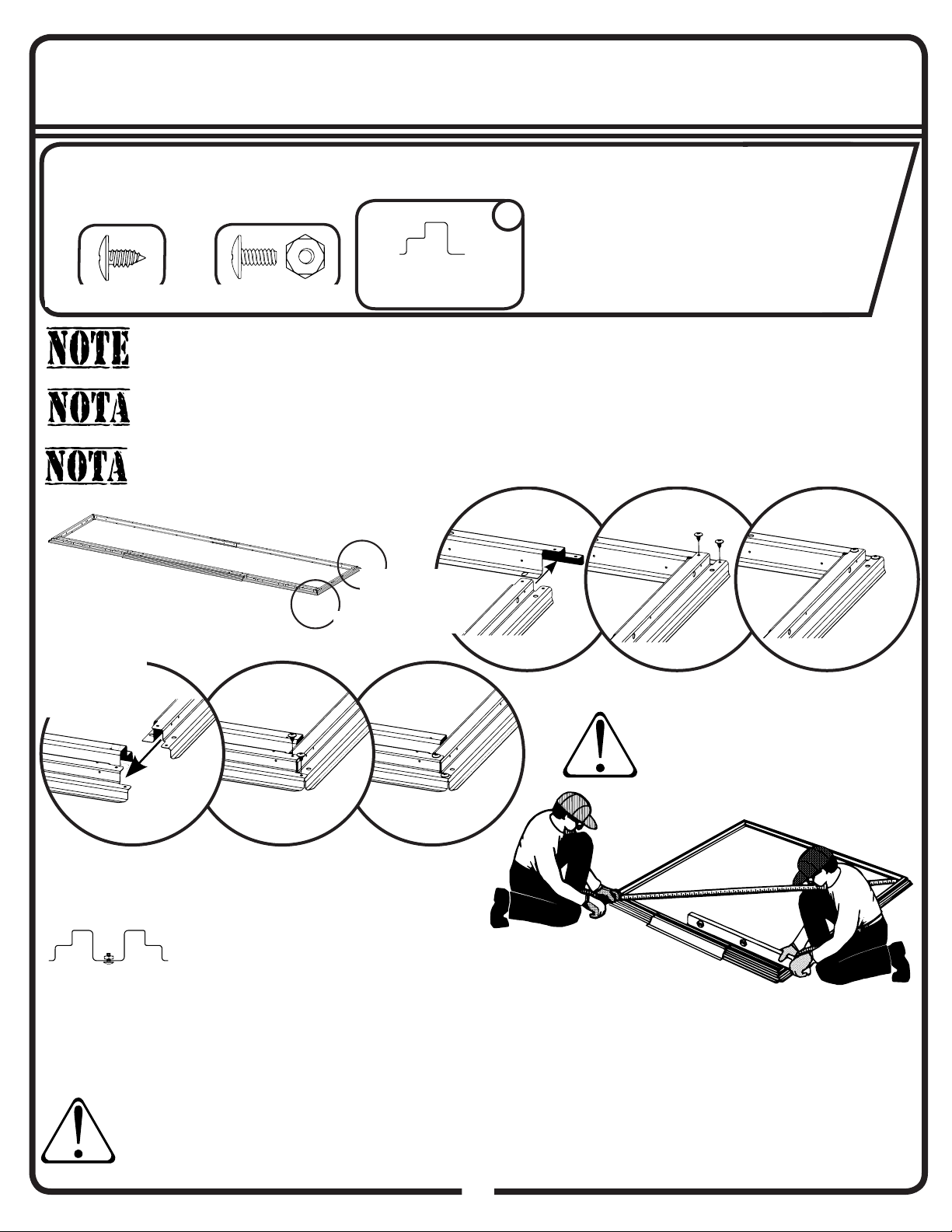

Assemblies from Step 1:
• Front Floor Assembly (1)
• Rear Floor Assembly (1)
Do NOT fasten your Floor Frames to your Base at this time. You will anchor your building af-
ter it is erected. If using a Floor Frame Kit, you must wait until after assembly to install it.
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.
Insert a bolt and nut thru bottom of
Front Floor Frame at each front corner
to secure Front Frame to Side Frames.
FRONT
Front Corner
Back Corner
When diagonal measurements
are equal, the Frame is square.
19GQ
Step 1 / Étape 1 / Paso 1
(QTY/QTÉ/CANT: 8) (QTY/QTÉ/CANT: 2)
You will need for this page:
Nécessaire pour cette page :
Usted necesitará para esta página: Éléments assemblés à l’étape 1 :
• Élément de plancher avant (1)
• Élément de plancher arrière (1)
Montajes del Paso 1:
• Montaje delantero del piso (1)
• Montaje trasero del piso (1)
Ne PAS attacher les éléments de cadre de plancher à la base à ce stade. L’abri sera ancré une fois qu’il
est assemblé. Si le cadre de plancher préfabriqué d’Arrow est utilisé, attendre la fi n de l’assemblage de
l’abri pour le mettre en place.
NO fi je los tirantes del piso a la base en este momento. Anclará la estructura después de que esté erguida.
Si está usando un Floor Frame Kit, debe esperar hasta después del montaje para instalarlo.
AVANT
FRENTE Coin arrière
Coin avant
Ángulo posterior
Ángulo frontal
Si les diagonales sont de même
longueur, le cadre de plancher est
d’équerre.
Cuando las medidas diagonales son
iguales, el tirante está cuadrado.
Poser un boulon et un écrou par le
dessus de l’élément de cadre plancher
avant à chaque coin pour l’attacher
aux éléments de cadre latéraux.
Inserte un perno y una tuerca a través de
la parte inferior del tirante delantero del
piso en cada ángulo frontal para fi jar el
tirante delantero a los tirantes laterales.
Le cadre de plancher doit être À LA FOIS d’équerre et de niveau pour que les trous s’alignent correctement.
El tirante del piso debe estar TANTO cuadrado COMO
nivelado o los orifi cios no se alinearán correctamente.
8984
Side Floor Frame
2
Cadre de plancher latéral
Tirante lateral del piso
8984
8984
8984
9377
8984
9379

20
11231
Right Rear Wall Angle
1
20GQ
11231
Step 2 / Étape 2 / Paso 2
You will need for this page:
Nécessaire pour cette page :
Usted necesitará para esta página:
(QTY/QTÉ/CANT: 3)
Cornière arrière droite
Ángulo de la pared
trasera derecha
80171
Left Rear Wall Angle
1
Cornière arrière gauche
Ángulo de la pared
trasera izquierda
80171
94 5/8” (240,3 cm)
Finished Length
Longueur fi nie
Longitud terminada

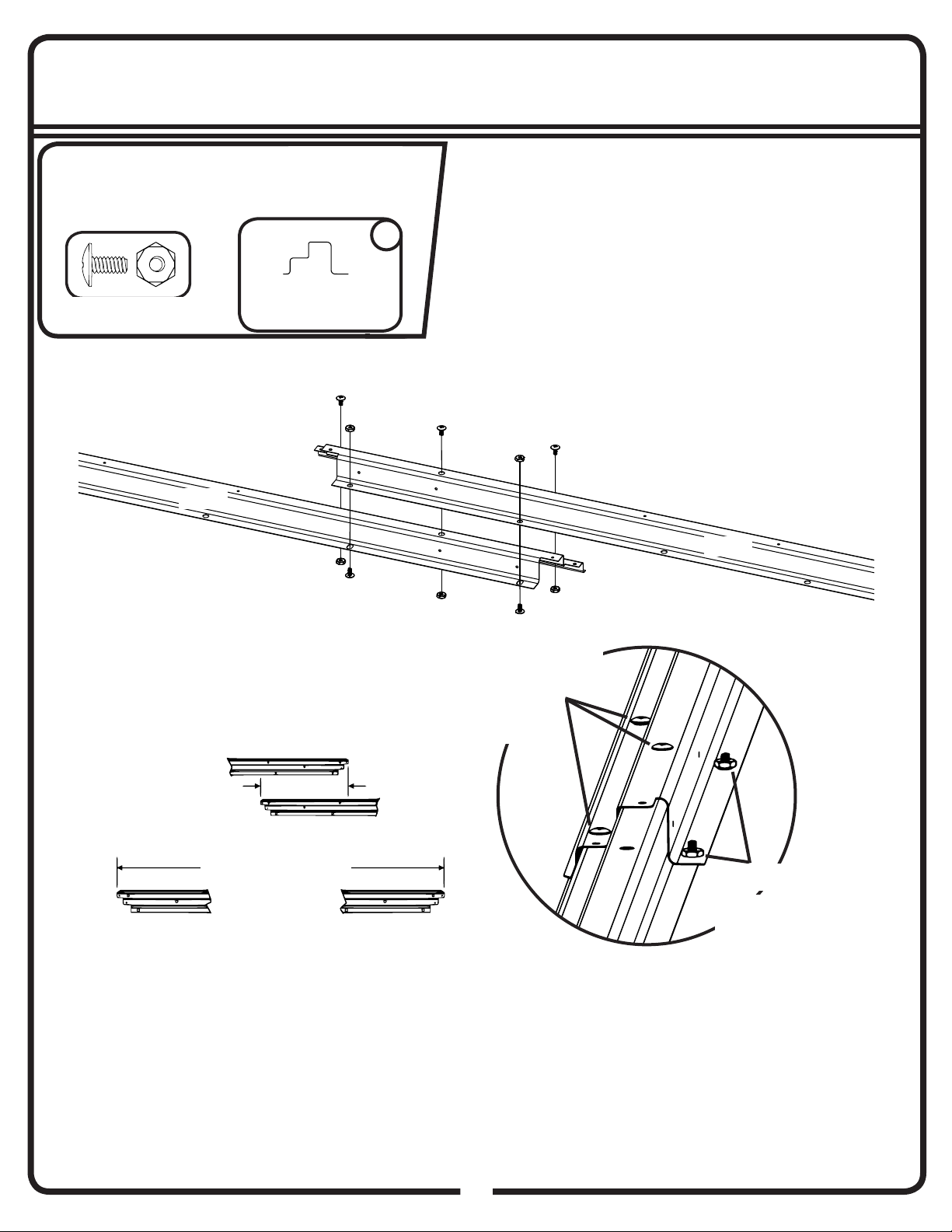

Roof Beam
2
10829
Poutre de toit
Viga del techo
10829
10829
End View of Double Beam
Profi l de la poutre double
Vista del extremo de la viga doble
