Arrow Storage Products WR106 Instructions for use

Gloves must be worn
at all times to reduce
risk of injury!
Owner’s Manual
& Assembly Guide
732021021
BUILDING DIMENSIONS
* See Inside for Detailed Safety Information.
Size rounded off to the nearest foot For proper base construction see page 12
†
Nominal Size
10’ x 6’
EN,FR,SP-01KO
†
Base
Size
121” x 68 3/4”
307,3 cm x 174,6 cm
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
10’ x 6’ 54 Sq. Ft. 345 Cu. Ft. 123 1/4” 71 1/4” 82 1/8” 118 1/4” 66” 80 7/8” 55 1/2” 69 1/4”
3,0 m x 1,8 m 5,0 m29,8 m3313,1 cm 181,0 cm 208,6 cm 300,4 cm 167,6 cm 205,4 cm 141,0 cm 175,9 cm
†
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
Model No. WR106
Steel ShedSteel Shed
arrowsheds.com
Visit our website for compatible accessories

FR,SP-02KO
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
10’ x 6’ 54 Sq. Ft. 345 Cu. Ft. 123 1/4” 71 1/4” 82 1/8” 118 1/4” 66” 80 7/8” 55 1/2” 69 1/4”
3,0 m x 1,8 m 5,0 m29,8 m3313,1 cm 181,0 cm 208,6 cm 300,4 cm 167,6 cm 205,4 cm 141,0 cm 175,9 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
10’ x 6’ 54 Sq. Ft. 345 Cu. Ft. 123 1/4” 71 1/4” 82 1/8” 118 1/4” 66” 80 7/8” 55 1/2” 69 1/4”
3,0 m x 1,8 m 5,0 m29,8 m3313,1 cm 181,0 cm 208,6 cm 300,4 cm 167,6 cm 205,4 cm 141,0 cm 175,9 cm
†
121” x 68 3/4”
307,3 cm x 174,6 cm
121” x 68 3/4”
307,3 cm x 174,6 cm
arrowsheds.com
Visitez notre site Web pour des accessoires compatibles
arrowsheds.com
Para accesorios compatibles, visite nuestro sitio web

3

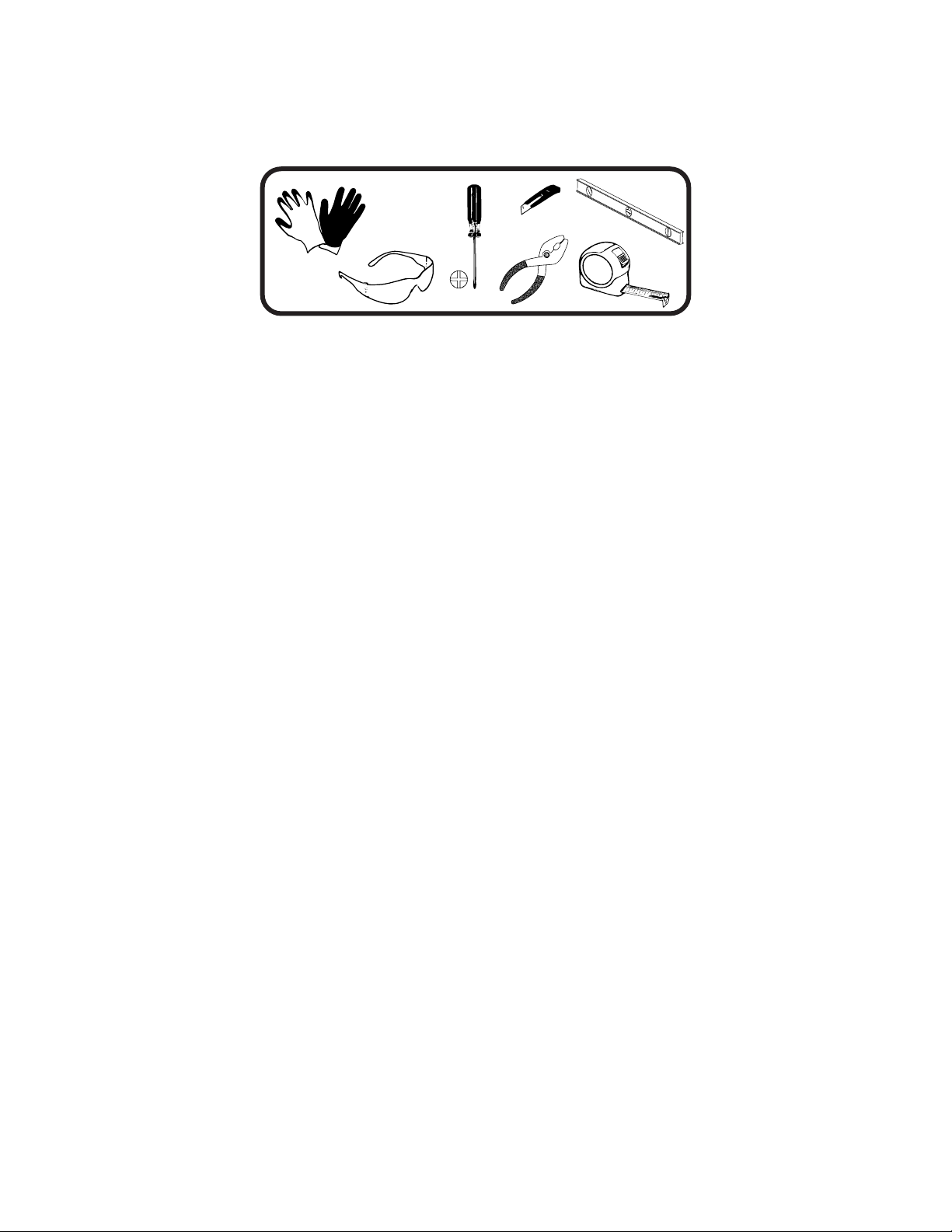

• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,SP-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente

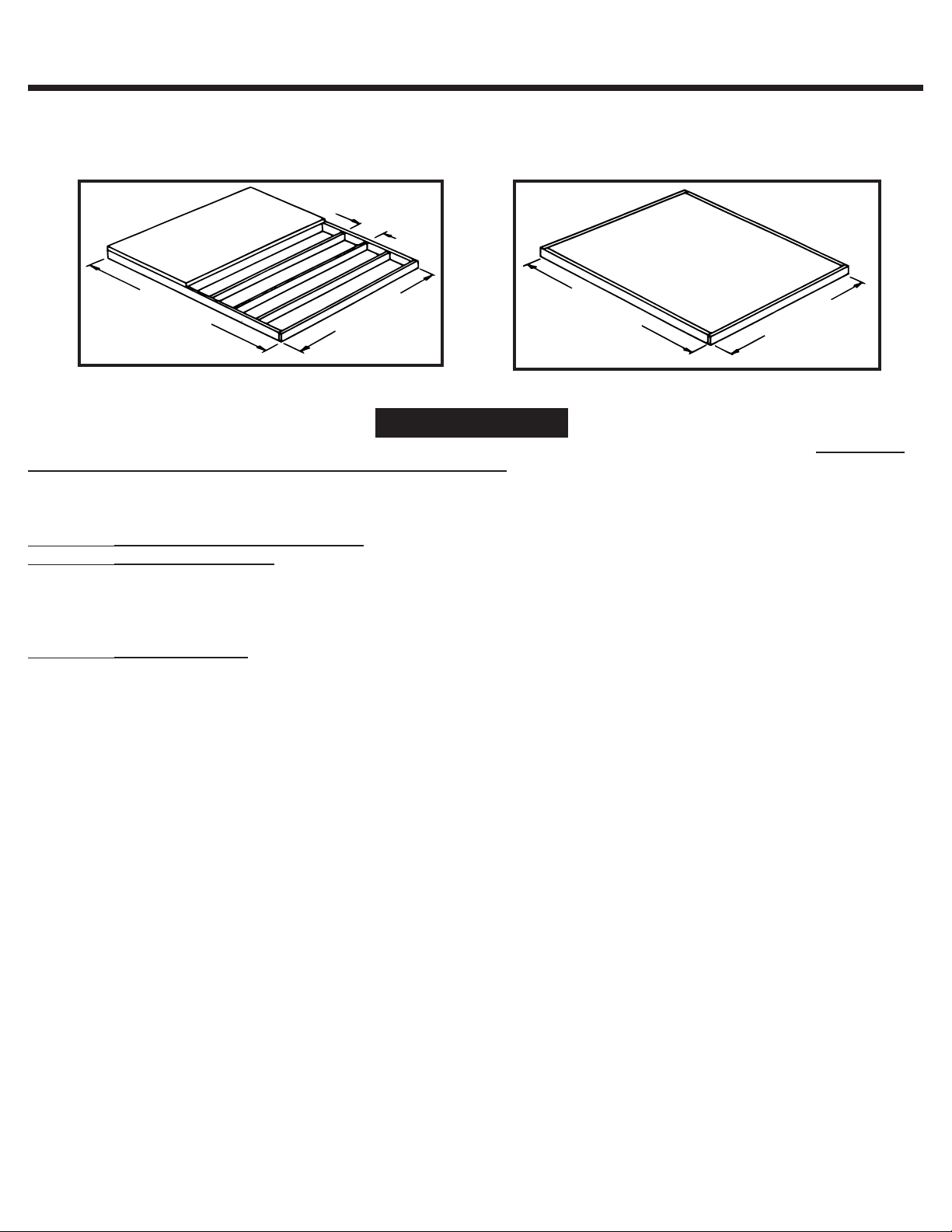

• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

4
EN,FR,SP-05HN
• The best location is a level area with good drainage.
ASSEMBLY / ASSEMBLAGE / ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.

5
HARDWARE LIST EN,FR,SP-05KO
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
LISTE DE LA VISSERIE
LISTA DE PIEZAS
165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32) 88
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno
pequeño color arena (N.º 8-32 x 3/8) (10 mm) 88
365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo
pequeño color arena (N.º 8AB x 5/16) (8 mm) 278
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior
de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que
coincida con ella.
465900 Black Screw (#10B x 1/2) (13 mm) / Vis noire (#10B x 1/2) (13 mm) / Tornillo
negro (#10B x 1/2) (13 mm) 8

6

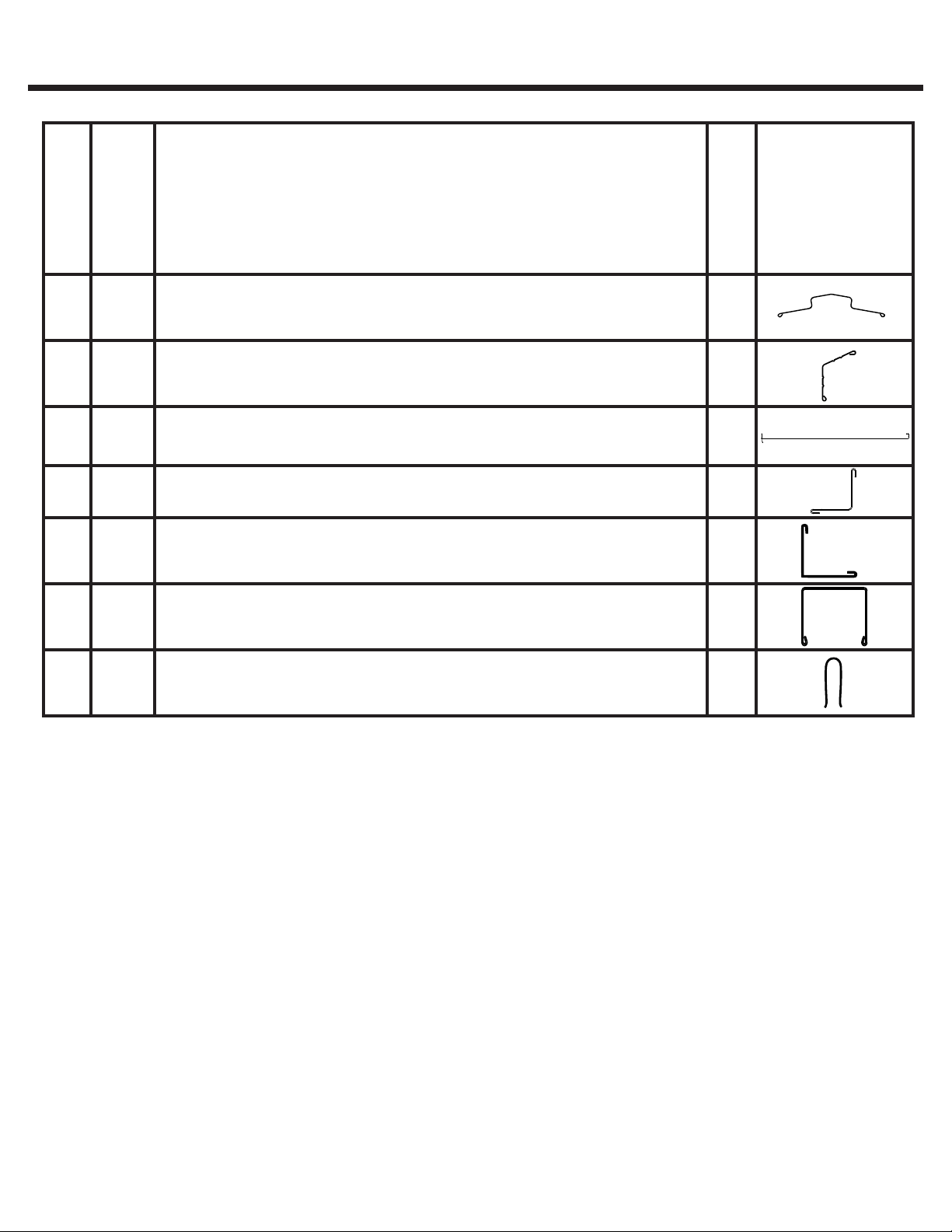

HARDWARE LIST EN,FR,SP-06KO
LISTE DE LA VISSERIE
LISTA DE PIEZAS
13 6228 Track Support / Support de rail / Soporte del riel 2
14 67293 Weather Stripping / Ruban de calfeutrage / Burlete 1
15 30028 Nameplate / Plaque signalétique / Placa de identifi cación 1
12 5971 Roof Beam Bracket / Attache de poutre de toit / Abrazadera de la viga
del techo 4
566045 Handle / Poignée de porte / Manija de la puerta 2
667468 Peak Cap / Embout de faîte / Tope del caballete 2
766769 Door Slide / Coulisseau de porte / Rodamiento de la puerta 4
866646 Washer Sheet / Plaque de rondelles / Plancha de arandelas 5
966382 Lower Door Guide / Guide de porte inférieure / Guía inferior de la puerta 4
10 66183L Left Roof Trim Cap / Embout de garniture de toit gauche / Tope del con-
tramarco del techo izquierdo 2
11 66183R Right Roof Trim Cap / Embout de garniture de toit droit / Tope del con-
tramarco del techo derecho 2
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
16 66775 2
Plug (Door Color) / Bouchon (Couleur de la porte) / Tapón (Color de la
puerta)

6
7
17 8946 2
20 8934 1
21 9338 Right Rear Wall Angle / Cornière arrière droite / Ángulo derecho
de la pared trasera 1
22 9339 Left Rear Wall Angle / Cornière arrière gauche / Ángulo izquierdo
de la pared trasera / Linker Rückwandwinkel 1
23 9342 2
26 5288 Corner Post / Poteau d’angle / Pendolón de la esquina 4
27 5287 Splice Post / Poteau de jointure / Pendolón de empalme trasero 1
28 7311 2
18 8936 2
EN,FR,SP-07KO
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
Ramp / Seuil / Rampa
Side Wall Angle /
Cornière de mur / Ángulo de la pared
Door Jamb / Jambage de porte / Jamba de la puerta
Side Floor Frame /
latéral Cadre de plancher / Tirante del entra-
mado del piso lateral
Rear Floor Frame / Cadre de plancher arrière / Tirante del
entramado trasero del piso
19 9367 2
Front Floor Frame / Cadre de plancher avant / Tirante del
entramado delantero del piso
25 2
24 1
29 9344 Siding Stud / Montant de bardage / Perno de revestimiento / Verk-
leidungsträger 6
6403 Door Track Splice /
Raccord de rail de porte / Empalme del riel de
la puerta
9366 Door Track /
Rail de porte / Riel de la puerta

8
35 5290 Siding Front / Bardage avant / Revestimiento delantero 4
37 8474 3
38 8476 1
39 2
40 2
41 2
42 4
43
44
EN,FR,SP-08KO
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
31 5306 Siding Rear / Bardage arrière / Revestimiento trasero 4
33 10930 Siding Side / Bardage latéral / Lateral de revestimiento 4
Roof Beam / Poutre de toit / Viga del techo
Side Wall Angle /
Cornière de mur latéral / Ángulo de la pared
lateral
32 5307 Siding Rear / Bardage arrière / Revestimiento trasero 2
34 8722 Siding Side / Bardage latéral / Lateral de revestimiento 2
36 5291 Siding Front / Bardage avant / Revestimiento delantero 2
2
2
6000 Right Gable / Pignon droit / Gablete derecho
6001 Left Gable / Pignon gauche / Gablete izquierdo
6635 Gable Brace /
Renfort de pignon / Abrazadera del gablete
6529 Roof Panel / Panneau de toit / Panel del techo
8468 Right Roof Panel / Panneau de toit droit / Panel del techo derecho
8469 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo
30 9365 2
Wall Channel Front / Canal mur avant / Canal frontal de pared

6
9
EN,FR,SP-09KO
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
48
46 8482 2
45 8461 1
Ridge Cap / Faîtage / Tope del caballete
Roof Trim / Garniture de toit / Contramarco del techo
47 2
4
50 6301 Vertical Door Channel / Canal d’ouverture verticale de la porte /
Canal de puerta vertical 2
51 4
80285 Door Panel / Panneau porte / Panel puerta
10497 Horizontal Door Brace / Renfort d’ouverture horizontale de la
porte / Abrazadera de puerta horizontal
49 3719 2
Door Handle Brace / Renfort de poignée de porte / Abrazadera
de la manija de la puerta
69835 Edge Trim(Green) / Garniture de bordure (verte) / Contramarco
del gablete de (Verde)

10
EN,FR,SP-10KO

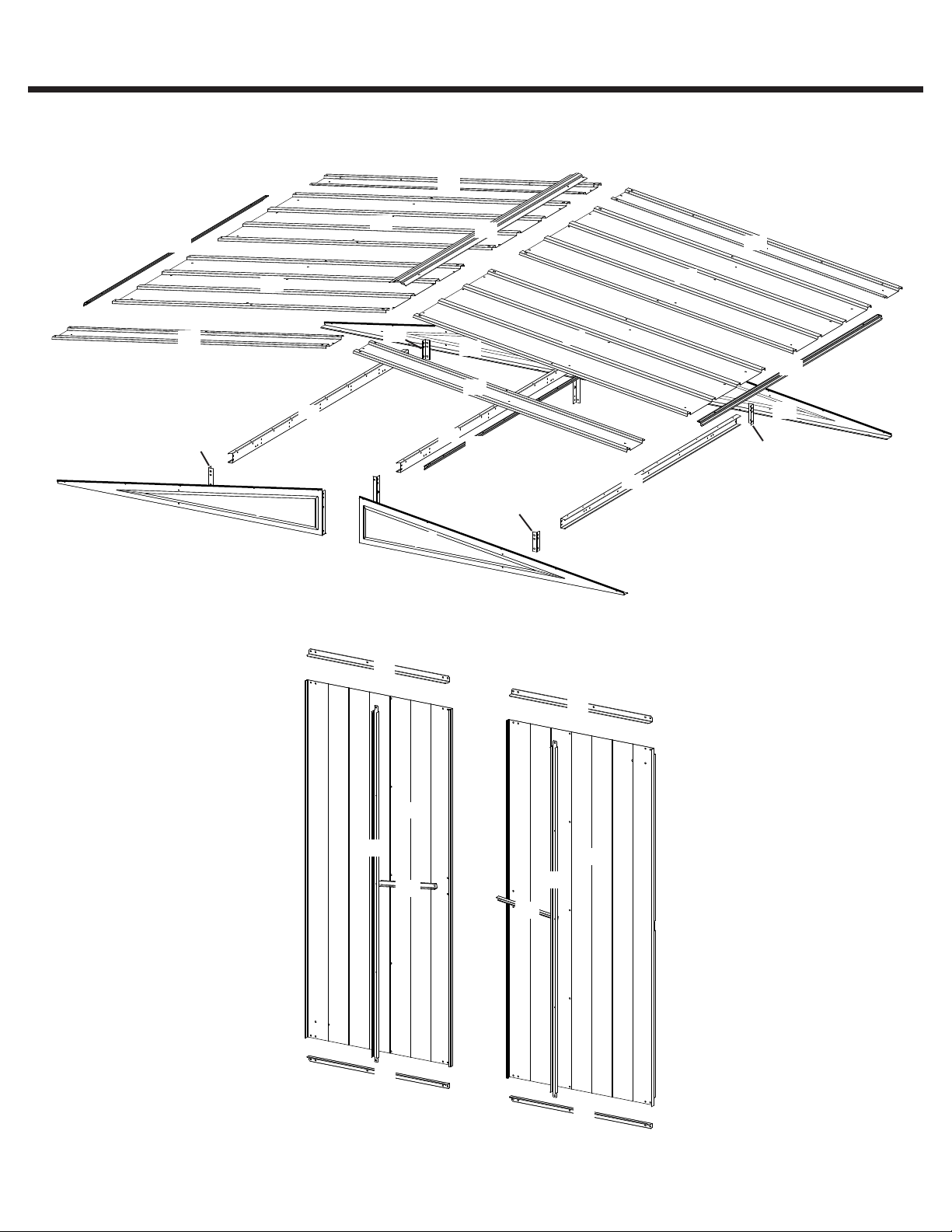

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
17
17 18
18
19
19 20
21
22
23
23
24
25
25
26
26
26
26
27
28
28
29
29
29
29 29
29
30 30
31
31
31
31
32
32
33
33
33
33
34
34
35
35
35
35
36
36

6
11
EN,FR,SP-11KO
44
37
40
39
41
39
40
41
37
12
44
43
42
46
46
42
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
37
42
43
38
12
12
12
42
45
51
51
51
51
50
48
47
50
48
47
48
48
49
49

12
EN,FR-12KO
CONSTRUCTING A FOUNDATION CONSTRUIRE UNE FONDATION
Wood Platform / Plateforme en bois Concrete Slab / Dalle en béton
16"/24"
40,6 cm/61,0 cm
121”
307,3 cm
68 3/4"
174,6 cm
*IMPORTANT *
The base MUST be fl at and level to provide adequate support for your building, otherwise the PRE-DRILLED HOLES WILL
NOT ALIGN AND IT CANNOT BE ASSEMBLED. No matter which of the options below you choose for a base, an ARROW
ANCHORING KIT is recommended as an eff ective method of properly securing your building after assembly is complete.
OPTION 1:Build directly on the ground
OPTION 2:Wood Platform
NOTE: Pressure Treated Lumber must NOT be used where it will make contact with your storage building. The properties of Pressure
Treated Lumber will cause accelerated corrosion. If Pressure Treated Lumber comes in contact with your storage building your
warranty will be voided. The platform should be level and fl at (free of bumps, ridges, etc.) to provide good support for the building.
The necessary materials may be obtained from your local lumber yard.
OPTION 3:Concrete Slab
The slab should be at least 4" (10,2 cm) thick.
*IMPORTANT *
La base DOIT être plate et de niveau pour fournir un support adéquat à votre bâtiment, sinon les trous PRÉ-PERCÉS
NE S'ALIGNERONT PAS ET ILS NE POURRONT PAS ÊTRE ASSEMBLÉS. Quelque que soit l’option ci-dessous
choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est recommandé pour amarrer solidement l’abri une fois
que le montage est terminé.
OPTION 1 : Construire à même le sol
OPTION 2 : Plateforme en bois
REMARQUE : Ne PAS utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion. Le contact de bois traité sous pression avec l’abri aura pour eff et d’annuIer la garantie. La plateforme
doit être plate et de niveau (sans bosses, arêtes, etc.) afi n d’off rir un bon support à l’abri. Les matériaux nécessaires peuvent s’obtenir
auprès d’un fournisseur de bois d’oeuvre local.
OPTION 3 : Dalle en béton
La dalle doit avoir au moins 4 "(10,2 cm) d'épaisseur.
121”
307,3 cm
68 3/4"
174,6 cm

6
13
SP-13KO
Plataforma de Madera Losa de Hormigón
16"/24"
40,6 cm/61,0 cm
121”
307,3 cm
68 3/4"
174,6 cm
121"
307,3 cm
68 3/4"
174,6 cm
*IMPORTANTE *
La base DEBE ser plana y nivelada para proporcionar el soporte adecuado para su edifi cio; de lo contrario, los AGUJEROS
PRETALADRADOS NO SE ALINEARÁN Y NO SE PUEDEN MONTAR. Independientemente de las siguientes opciones
que elija como base, se recomienda un KIT DE SUJECIÓN ARROW como método efi caz para sujetar adecuadamente su
cobertizo después de terminar el ensamblaje.
OPCIÓN 1: Construir directamente en el suelo
OPCIÓN 2: Plataforma de madera
NOTA: La madera tratada a presión NO debe usarse donde haga contacto con su edifi cio de almacenamiento. Las propiedades de
la madera tratada a presión causarán corrosión acelerada. Si la madera tratada a presión entra en contacto con su edifi cio de
almacenamiento, su garantía quedará anulada. La plataforma debe estar nivelada y plana (libre de golpes, crestas, etc.) para
proporcionar un buen soporte para el edifi cio. Los materiales necesarios se pueden obtener de su aserradero local.
OPCIÓN 3: Losa de hormigón
La losa debe tener al menos 4 “(10,2 cm) de espesor.
CONSTRUYENDO UNA FUNDACIÓN

14
8936
119 3/8” 303,2 cm
11 7/8” 30,2 cm
EN,FR,SP-14IBa
1: FLOOR FRAME
Overlap Length
Longueur de
chevauchement
Longitud de
superposición
Finished Length
Longueur fi nie
Longitud terminada
8936 2
8936
CADRE DE PLANCHER
MARCO DE PISO
9367 2
65923 65103 465004 8
65923 65103
65004
65923
65103
9367
8934
9367
8934 1
Finished Length
Longueur fi nie
Longitud terminada
119 3/8” 303,2 cm
Front
Avant
Frente

12
EN,FR,SP-15KO
15
8946
1: FLOOR FRAME CADRE DE PLANCHER
MARCO DE PISO
65004 88936+8936 1(2)9367+8934 18946 2
8946
8936
8936
9367
8934
NOTES:
Do NOT fasten your Floor Frames to your
Base at this time. You will anchor your
building after it is erected.
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.
Measure diagonally from corner to corner.
When diagonal measurements are equal,
the Frame is square.
REMARQUES:
Ne PAS attacher les éléments de cadre de
plancher à la base à ce stade. L’abri sera
ancré une fois qu’il est assemblé.
Le cadre de plancher doit être À LA FOIS
d’équerre et de niveau pour que les trous
s’alignent correctement.
NOTAS:
NO fi je los tirantes del piso a la base en este
momento. Anclará la estructura después de
que esté erguida.
El tirante del piso debe estar TANTO
cuadrado COMO nivelado o los orifi cios
no se alinearán correctamente.
X4
65004
Mesurer en diagonale d'un coin à l'autre.
Lorsqu’elles sont égales, le cadre de
plancher est d’équerre.
Mida diagonalmente de esquina a esquina.
Cuando las medidas diagonales son iguales,
el tirante está cuadrado.
9367
8946
8936
9367
8946
X2
65923 65103 2
65103
65923

16
EN,FR,SP-16KO

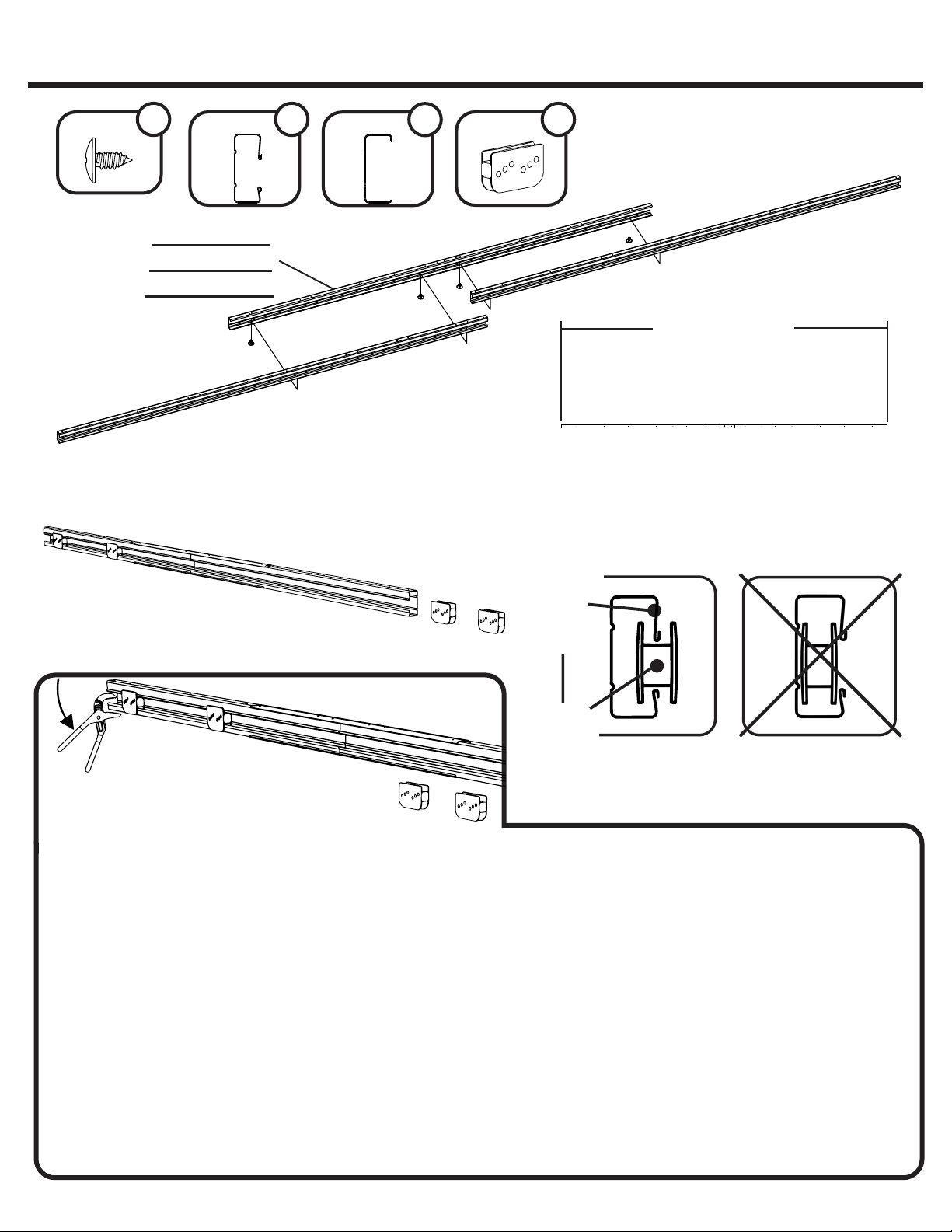

2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
65923 65103 18474 18476 1
65004 10
65004
8474
8476
8474
8476
9338 19339 1
118 1/8” (300,0 cm)
9338
9339
65923
65103
Finished Length
Longueur fi nie
Longitud terminada

17
EN,FR,SP-19IB
2: PRE-ASSEMBLY PRÉ-ASSEMBLAGE
PRE-ENSAMBLE
9366
65004 49366 26403 1
9366
118 1/8” (300,0 cm)
Finished Length
Longueur fi nie
Longitud terminada
CORRECT INCORRECT
Long Leg
on top.
Door Slide
END VIEW
65004
66769
PROFIL
VISTA DESDE UN EXTREMO
CORRECTO INCORRECTO
Aile longue en
haut
Coulisseau
de porte
Pata larga
en la parte
superior.
Rodamiento
de la puerta
To remove or install Door Slides:
• Remove Doors from Slides and set aside.
• Using pliers, bend down a corner of the Door Track.
• Remove or install Door Slides.
• Carefully bend the corner back into position.
Les coulisseaux doivent être placés dans le rail de porte avant la pose du rail. Toutefois, si cette étape est omise ou si les
coulisseaux doivent être déposés à des fi ns d’entretien, la méthode suivante peut être utilisée.
Se deben instalar los rodamientos en el riel de la puerta antes de la instalación. Sin embargo, si se saltea este
paso o si se deben extraer los rodamientos para mantenimiento, se debe realizar el siguiente procedimiento.
Slides should be installed in Door Track prior to installation. However, if this step is overlooked
or if the Slides need to be removed for maintenance, the following procedure may be used.
Pour déposer ou poser les coulisseaux de porte :
• Détacher les portes des coulisseaux et les mettre de côté.
• Avec une pince, rabattre un coin du rail de porte.
• Retirer ou enfi ler les coulisseaux de porte.
• Avec précaution, remettre le coin du rail dans sa position d’origine.
Para extraer o instalar los rodamientos de la puerta:
• Saque las puertas de los rodamientos y sepárelas.
• Con un alicate, doble hacia abajo un ángulo del riel de la puerta.
• Saque o instale los rodamientos de la puerta.
• Con cuidado, doble el ángulo nuevamente a su posición.
66769 4
6403
Painted Part
Partie Peinte
Parte Pintada

18
EN,FR,SP-18KO

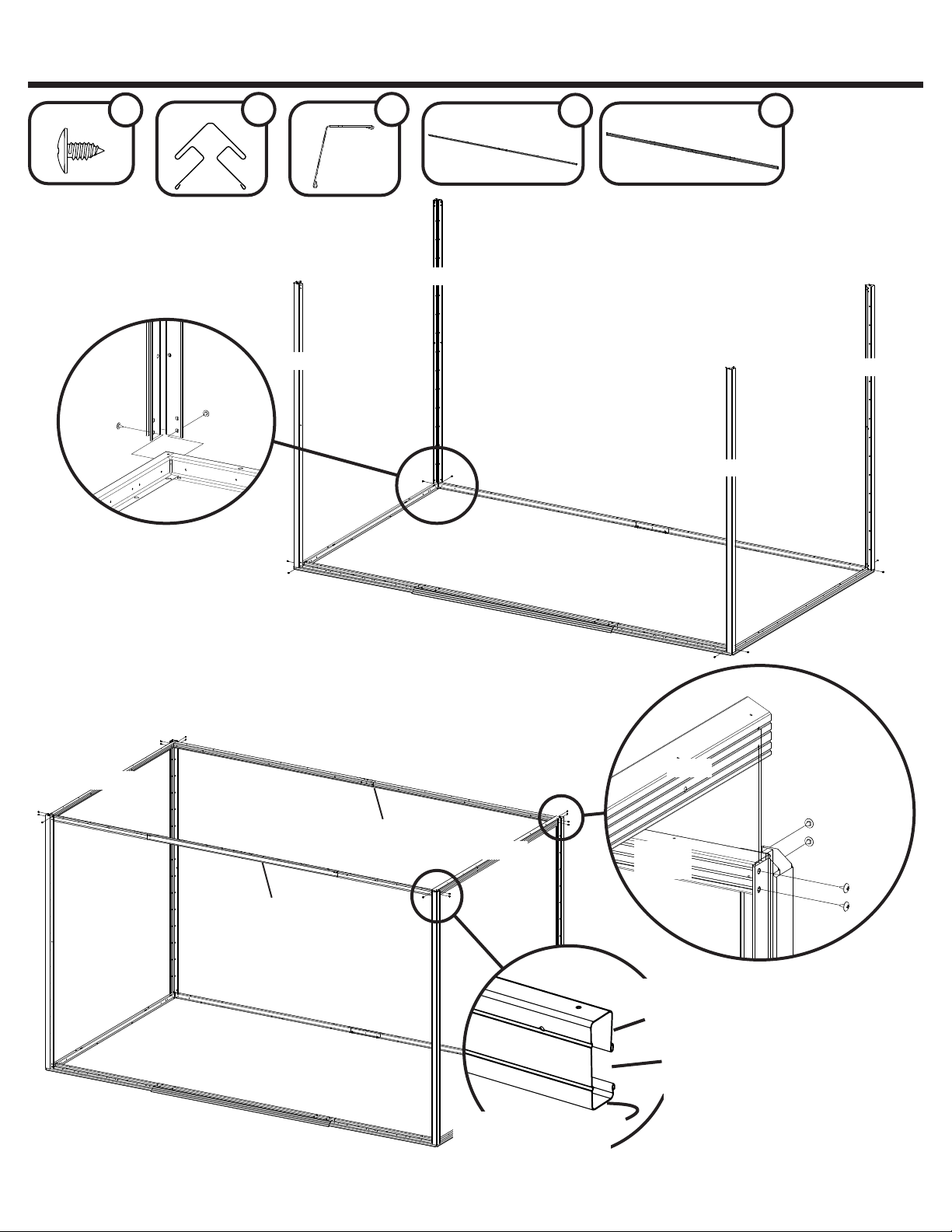

3: FRAMING
5288 49342 2
65004 22 9338+9339 1
9338+9339
(2)9366+6403
5288
5288
5288
5288
9342
9342
65004
65004
9338+
9339
9342
CADRES DE MUR
TIRANTES DE LA PARED
Front
Avant
Frente
Front
Avant
Frente
(2)9366+6403 1
Short Leg on Bottom.
Opening Faces In.
Long Leg on Top.
Aile courte en bas.
Ouverture vers l’intérieur.
Aile longue en haut.
Pata corta en la parte inferior.
Lados de la abertura hacia
adentro.
Pata larga en la parte superior.
9366

19
EN,FR,SP-19KO

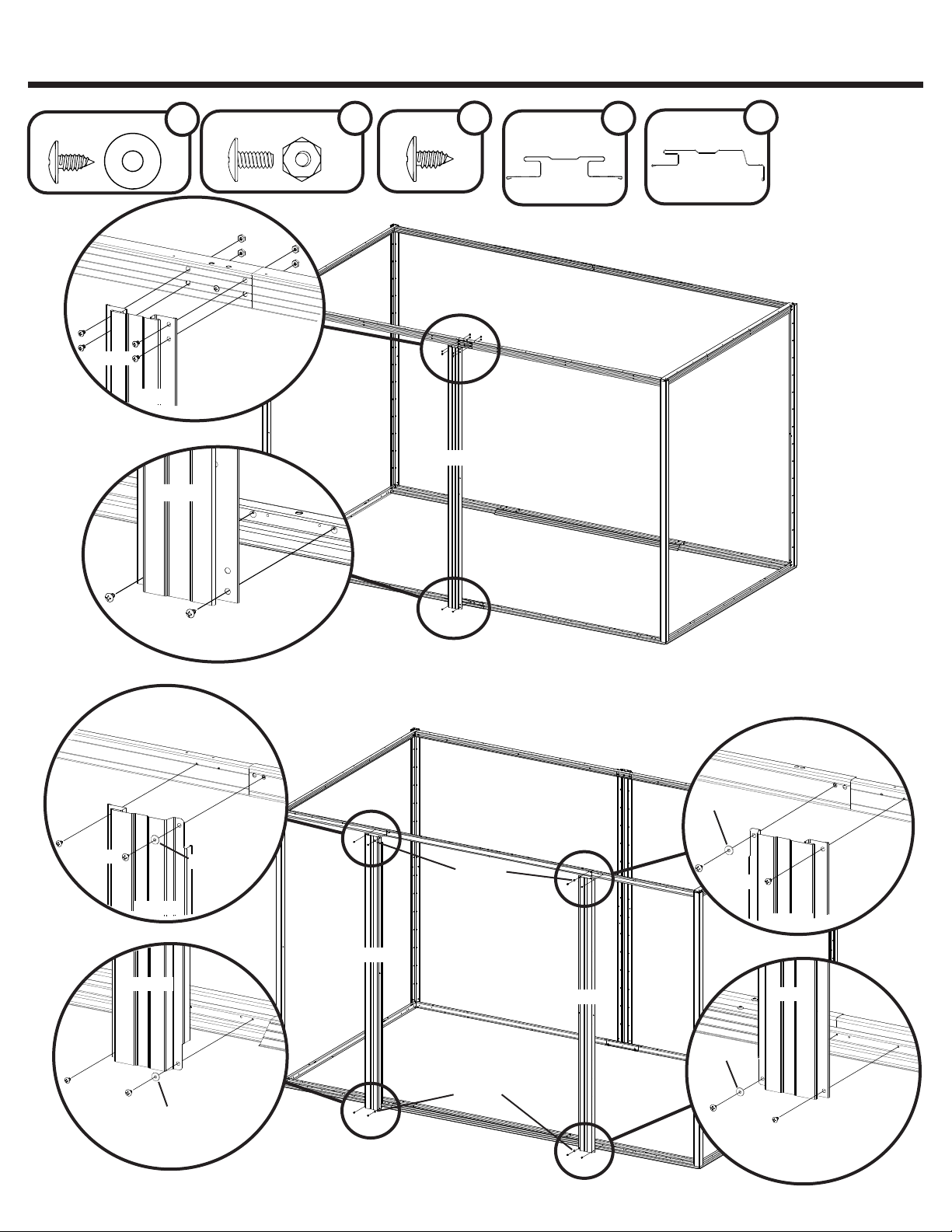

4: JAMBS/SPLICE POST
65004 66646 465923 65103 465004 67311 2
5287 1
5287
7311
7311
Front
Avant
Frente
Rear
Arrière
Atrás
5287
65923
65103
Jambage de porte / Poteau de jointure
Jamba de la puerta / Pendolón de empalme trasero
65004
5287
7311
65004 66646
65004
66646
7311
7311
66646
65004
65004
66646
7311
Washer
Rondelle
Arandela
66646
Washer
Rondelle
Arandela
66646

20
EN,FR,SP-20KO
5: STUDS
Front
Avant
Frente
9344
9344
9344
9344
9344
9344
MONTANTS
PERNOS
22 3/4”
(57,8 cm)
44 1/2” (113,0 cm)
9344
29 15/16” (76,0 cm)
89 11/16” (227,8 cm)
9344
65004
9365
Washer
Rondelle
Arandela
65004
66646 9365
65004
9344 6 65004 10 9365 2 65004 66646 2
9365
