ASA Electronics MSR180 User manual

MODE
BAND
AS/PS
DISP
EQ
LOUD
WATERPROOF
MUTE
SCAN
SHIFT
1
2
3
4
5
6
RPT
SHF
SCN
CATEGORY
CH
TUNE
+
VOL
CH
TUNE
MENU
SEL
VOL +
ENTER
S-MOD
MSR180
Thank You!
Thank you for choosing the MSR180. We hope you will find the instructions in this owner’s
manual clear and easy to follow. If you take a few minutes to look through it, you’ll learn how to
use all the features of your new receiver for maximum enjoyment.
System Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Wiring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Basic Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Radio Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sirius Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
System Features
Features of the MSR180 mobile audio system include:
• PLL Synthesizer Stereo Radio
• Waterproof Fixed Front Panel
• Sirius-Ready Satellite Radio Function
• Auxiliary Input Function
• Marine Construction (uV resistant finishes, coated circuit boards,
daylight visible display, etc.)
Owner’s
Manual
featuring

MSR180
2
¡Gracias!
Gracias por elegir la MSR180. Esperamos que encuentre en este manual instrucciones claras y
fáciles de seguir. Si se toma unos pocos minutos para leerlo, aprenderá cómo utilizar todas las
funciones de su nuevo radio para su máximo entretenimiento.
Funciones del Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Cableado. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Operación Básica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Operación de la Radio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Operación de Radio Satelital Sirius . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Corrección de Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Funciones del Sistema
Las funciones del sistema de audio móvil MSR180 son:
• Radio Estéreo Sintetizador PLL
• Panel Delatero Fijo Impermeable
• Función de Radio Satelital Sirius
• Función de Entrada Auxiliar
• Construcción de marina (finales resistentes uV, tableros de circuito revestidos, exhibición
visible de la luz del día y más)
Manual del Usuario Guide d'Utilisateur
Merci!
Merci d'avoir choisi la MSR180. Nous espérons que vous allez trouver les instructions dans ce
guide de propriétaire claires et faciles à suivre. Prenez quelques minutes à le consulter, vous
apprendrez à utiliser toutes les fonctions de radio pour en tirer une jouissance maximum.
Fonctions du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Câblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Fonctionnement de base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Fonctionnement de la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Fonctionnement Sirius . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Fonctions du système
Les fonctions du système audio mobile MSR180 comprennent :
• Radio Stéréo Synthétiseur PLL
• Panneau d'avant fixe imperméable
• Fonction Radio Satellite prêt pour Sirius
• Fonction entrée auxiliaire
• Construction marine (finitions résistantes UV, cartes enduites, affichage évident de jour et
plus)

MSR180
3
FUSE
Audio Output (Gray)
Salida Audio (Gris)
Rendement Audio (Gris)
Power Antenna (blue)
Alimentación Antena (cable azul)
Antenne motorisée (fil bleu foncé)
Ground (black)
Conexión a Tierra (cable negro)
Mise à la tere (fil noir)
Ignition (red)
Accesorio/Ignición (cable roja)
Accessoires/allumage (fil rouge)
Front Right Speaker
Altavoz Delantero Derecho
Haut parleur d'avant à droite
Rear Right Speaker
Altavoz Trasera Derecho
Haut parleur d'arrière à droit
Front Left Speaker
Altavoz Delantero Izquierdo
Haut parleur d'avant à gauche
Rear Left Speaker
Altavoz Trasera Izquierdo
Haut parleur d'arrière à gauche
Sirius Connector (Gray)
Conectador Sirius (Gris)
Connecteur Sirius (Gris)
Antenna Connector
Conectador Antenna
Connecteur Antenne
Red (Right)/Rojo (Derecho)/Rouge (droite)
Red (Right)
Rojo (Derecho)
Rouge (droite)
White (Left)/ Blanco (Izquierdo)/Blanc (gauche)
White (Left)
Blanco (Izquierdo)
Blanc (gauche)
Aux In Cable (Yellow)
Cables auxiliares de entrada (Amarillo)
Câbles d'entrée auxiliaire (Jaune)
White/Black (-)
Blanco/Negro (-)
Blanc/Noir (-)
White / Blanco / Blanc (+)
Gray/Black (-)
Gris / Negro (-)
Gris / Noir (-)
Gray / Gris / Gris (+)
Violet / Violeta / Violet (+)
Green / Verde / Vert (+)
Green/Black (-)
Verde/Negro (-)
Vert/Noir (-)
Violet/Black (-)
Violeta/Negro (-)
Violet/Noir (-)
15 Amp Fuse
Fusible de 15 Amperios
Fusible de 15 Ampères

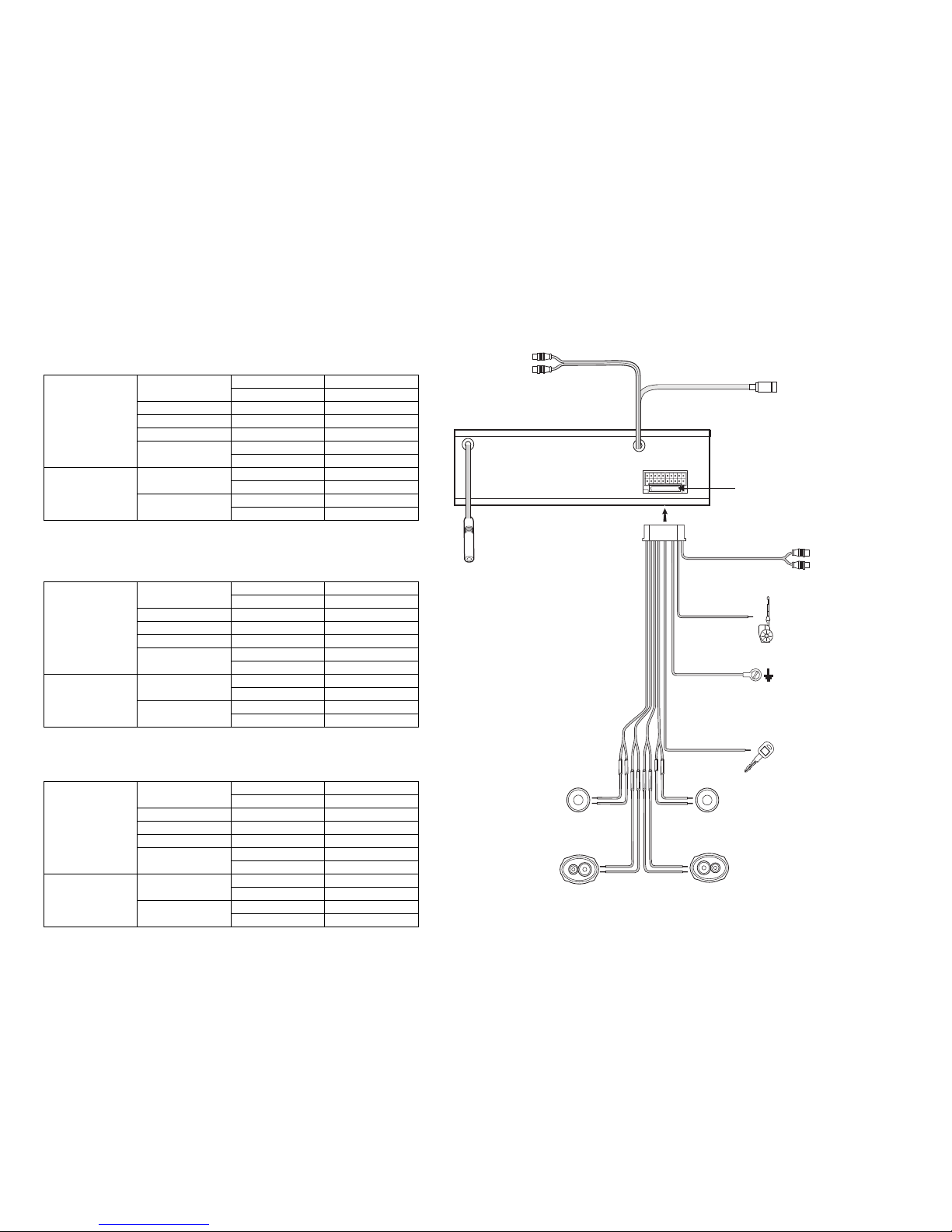

Wiring
The wiring diagram depicts all the wiring connections required for proper operation of the
unit.
Cableado
El diagrama de cableado describe todas las conexiones necesarias para el
funcionamiento de la unidad.
Câblage
Le schéma du câblage dépeint tous les branchements de câble exigés pour l'opération
de l'appareil.
From 9-Pin Harness Speaker Pair White/Black Left Front (-)
White Left Front (+)
Red Ignition
Black Chassis Ground
Blue 12V Out 100mA
Speaker Pair Gray/Black Right Front (-)
Gray Right Front (+)
From 4-Pin Harness Speaker Pair Violet/Black Right Rear (-)
Violet Right Rear (+)
Speaker Pair Green/Black Left Rear (-)
Green Left Rear (+)
Del Arnés 9-Pin Par de Altavoces Blanco/Negro Delantero Izquierdo (-)
Blanco Delantero Izquierdo (+)
Rojo Ignición
Negro Tierre de Chasis
Azul 12V salida 100mA
Par de Altavoces Gris/Negro Delantero Derecho (-)
Gris Delantero Derecho (+)
Del Arnés 4-Pin Par de Altavoces Violeta/Negro Trasera Derecho (-)
Violeta Trasera Derecho (+)
Par de Altavoces Verde/Negro Trasera Izquierdo (-)
Verde Trasera Izquierdo (+)
Du harnais 9-Pin Paire de haut-parleurs Blanc/Noir d’avant à gauche (-)
Blanc d’avant à gauche (+)
Rouge Allumage
Noir Tere à châssis
Bleu 12V rendement 100mA
Paire de haut-parleurs Gris/Noir d’avant à droite (-)
Gris d’avant à droite (+)
Du harnais 9-Pin Paire de haut-parleurs Violet/Noir d’arrière à droite (-)
Violet d’arrière à droite (+)
Paire de haut-parleurs Vert/Noir d’arrière à gauche (-)
Vert d’arrière à gauche (+)

MSR180
4
MODE
BAND
AS/PS
DISP
EQ
LOUD
WATERPROOF
MUTE
SCAN
SHIFT
1
2
3
4
5
6
RPT
SHF
SCN
CATEGORY
CH
TUNE
+
VOL
CH
TUNE
MENU
SEL
VOL +
ENTER
S-MOD
1
3
4b
4a
5&6
8
2&9a
7
10
9b

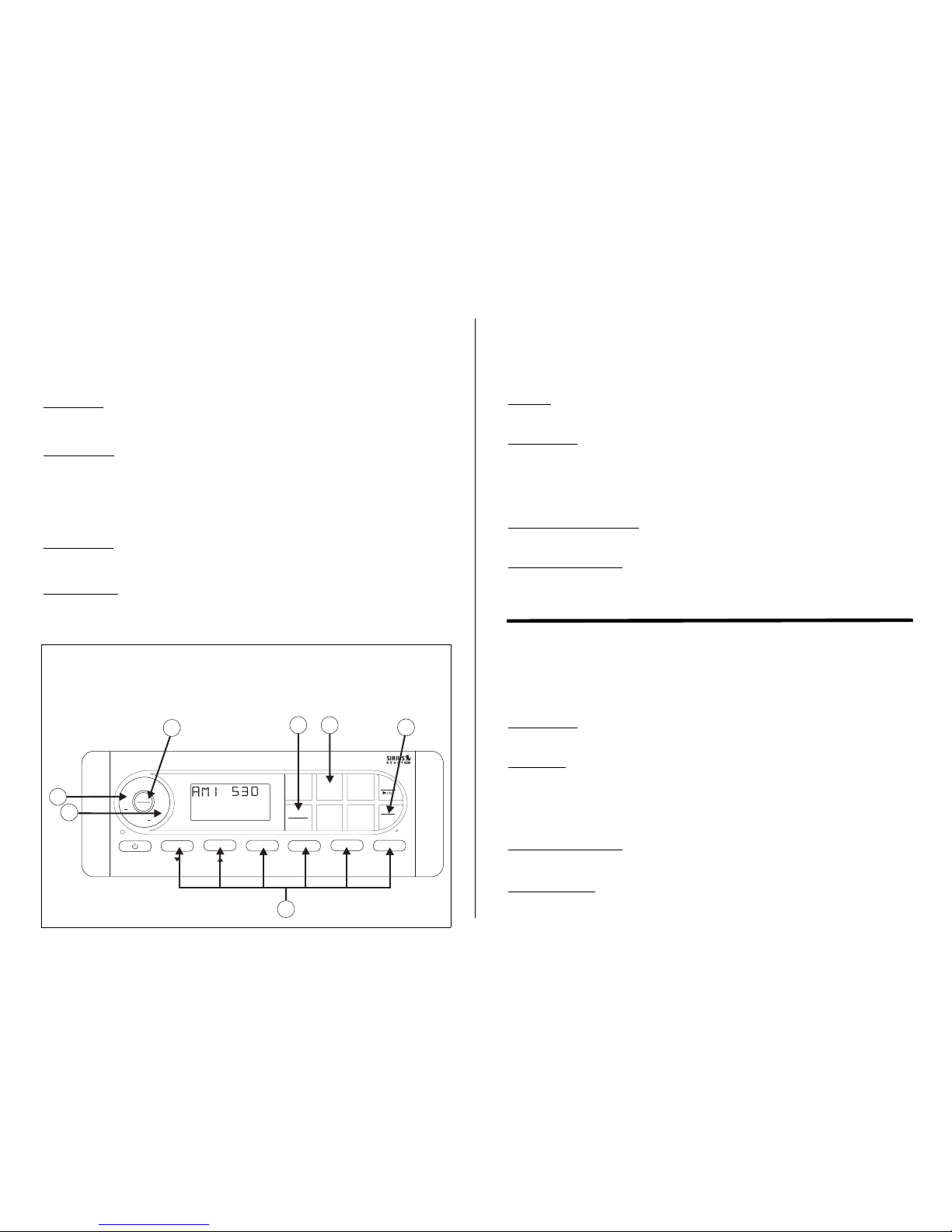

Basic Operation
1. Power
Press the power button (1) to turn the unit on. The unit will turn on to the mode that was in use
when it was last powered down. Press the power button again to turn the unit off.
2. Mode
Press MODE (2) to select a different mode of operation as indicated on the display panel.
Available modes include Radio, Sirius and AUX. Sirius mode requires separate Sirius tuner.
3. Audio Mute
Press MUTE (3) momentarily to mute the audio volume. Press MUTE again to restore volume
to the previous setting.
4. Volume
To adjust the volume, press VOL +(4a) or VOL - (4b).
5. Sound Adjustment
Press SEL/MENU (5) repeatedly to step through the following sound adjustment options:
Bass, Treble, Balance (left to right) and Fader (front to rear). When the desired option appears
in the display, press VOL + or VOL - to adjust that audio feature. When no adjustments have
been made for five seconds, the unit will resume normal operation.
Operación Básica
1. Potencia
Presione el botón de la energía (1) para encender la unidad. Presione el botón de la energía
nuevamente para apagar el radio.
2. Modo
Presione MODE (2) para seleccionar un modo diferente de operación como se indica en la pantalla.
Los modos disponibles incluyen radio, Sirius y AUX. La operación de Sirius requiere el módulo
separado del sintonizador de Sirius.
3. Audio Mudo
Presione MUTE (3) por un momento para enmudecer el volumen del audio. Restablezca el volumen
a la configuración previa presionando MUTE nuevamente.
4. Volumen / Regulador Audio
Para incrementar el volumen, presione VOL +(4a) o VOL -(4b)
5. Ajuste de Sonido
Presione SEL/MENU (5) para optar por los siguientes ajustes de sonido: BAS (bajos), TRE
(agudos), BAL (balance izquierdo - derecho) y FAD (balance delantero - trasero). Cuando la
opción deseada aparece en la pantalla, presione VOL + o VOL - para ajustar la función de
audio. Si no se realiza ningún ajuste por cinco segundos, volverá a operar normalmente.
Opération de base
1. Alimentation
Appuyez sur le bouton de puissance (1) pour mettre l'appareil en marche lorsque l'allumage
est en fonction. Appuyez de nouveau sur le bouton de puissance pour éteindre la radio.
2. Mode
Appuyez sur MODE (2) pour sélectionner un mode d'opération différent indiqué sur le panneau
d'affichage. Des modes disponibles peuvent comprendre la radio, Sirius et AUX. L'opération
de Sirius exige le module séparé de tuner de Sirius.
3. Mise en sourdine
Appuyez sur MUTE (3) pour mettre le volume audio en sourdine. Vous pouvez rétablir le
volume en appuyant de nouveau sur ce MUTE mise en sourdine.
4. Volume / contrôleur audio
Pour augmenter le volume, appuyez sur VOL + (4a) ou VOL - (4b).
5. Ajustement de son
Appuyez sur SEL/MENU (5) et suivez les options ajustement de son suivants : BAS (bass),
TRE (aigu), BAL (équilibre) et FAD (fader). Lorsque l'option désirée apparaît sur l'affichage,
appuyez sur VOL + ou VOL - pour ajuster cette fonction audio. Lorsque aucun ajustement n'a
été fait pendant cinq secondes, l'appareil reprendra l'opération normale.
Basic Operation
Operación Básica
Opération de Base

MSR180
5
Basic Operation (continued)
6. Menu Operation
Press SEL/MENU (6) for more than three seconds to access the menu feature. Once this
feature is activated, press SEL/MENU momentarily to step though the available menu options,
then press VOL + or VOL - to change the setting for that option, if desired. When no
adjustments have been made for five seconds, the unit will resume normal operation. The
following options are controlled through the menu feature:
Audible Beep
Press SEL/MENU for more than three seconds to access the menu feature. When “BEEP ON/
OFF” appears in the display, press VOL + or VOL - to turn the audible beep on or off. When this
feature is turned on, the unit will beep each time a button is pressed. Turning off this feature
disables the audible beep, and no beep will be heard when pressing buttons.
Programmable Turn-on Volume
Press SEL/MENU for more than three seconds to access the menu feature. When “BEEP ON/
OFF” appears in the display, press SEL/MENU one time, then press VOL + or VOL - to select
the volume level for the unit to assume each time it is turned on.
Frequency Spacing
This option allows a selection between USA (200k for FM and 10k for AM) and European (50k
for FM and 9k for AM) radio frequency spacing. Press SEL/MENU for more than three seconds
to access the menu feature. When “BEEP ON/OFF” appears in the display, press SEL/MENU
two times, then press VOL + or VOL - to select USA or European spacing.
Operación Básica (continuado)
6. Operación del Menú
Presione SEL/MENU (6) por más de tres segundos para acceder las funciones de menú. Una vez
que se activa esta función, presione VOL +o VOL -para seguir las opciones de menú disponibles.
Cuando la opción deseada aparece en pantalla, presione SEL/MENU por más de tres segundos
para acceder al submenú correspondiente, y utilice los botones VOL +o VOL -para cambiar la
configuración si así lo desea. Si no se realiza ningún ajuste por cinco segundos, la unidad volverá a
operar normalmente. Las siguientes opciones se controlan a través de la función de menú:
Pitido Audible
Cuando esta función se enciende, la unidad emitirá un pitido audible cada vez que se presione
un botón. Apagando la unidad se desactiva el pitido audible, y ya no se escucharán cuando se
presionen los botones.
Volumen de Encendido Programable
Utilice esta función para especificar un nivel de volumen para la unidad que sea encendida.
Espaciamiento de Frecuencia
Esta opción permite una selección entre el espaciamiento de frecuencia de USA (200k para
FM y 10k para AM) y de Europa (50 k para FM y 9 k para AM).
Opération de base (continué)
6. Opération menu
Appuyez sur SEL/MENU (6) pendant plus de 3 secondes pour accéder à la fonction menu. Lorsque
cette fonction est activée, appuyez sur VOL +ou VOL -pour traverser les options menu disponibles.
Lorsque l'option souhaitée apparaît sur l'afffichage, appuyez sur SEL/MENU pendant plus de 3
secondes pour accéder au sous-menu correspondant et utilisez les boutons VOL +ou VOL -pour
changer la configuration. Lorsque aucun ajustement n'a été fait pendant cinq secondes, l'appareil
reprendra le jeu normal. Les options suivantes sont contrôlées par la fonction menu :
Bip audible
Lorsque cette fonction est activée, l'appareil émettra un bip chaque fois qu'on appuie sur un
bouton. Lorsque cette fonction est désactivée, le bip audible sera également désactivé et vous
n'entendrez aucun bip lorsque vous appuyez sur les boutons.
Volume de départ programmable
Utilisez cette fonctions pour spécifier le niveau de volume que l'appareil aura chaque fois qu'il
est mis en marche.

MSR180
6
Basic Operation (continued)
7. Loudness
Press LOUD (7) momentarily to reinforce the bass output. “LOUD” will appear in the display.
Press LOUD again to deactivate this feature.
8. Display
Press DISP (8) multiple times to change the displayed information in Sirius mode. The
displayed information includes Artist, Song Title, Channel Name, and Category Name.
9. Recover Initial Value and Reset
To restore all factory settings, press and hold MODE (9a) until “EEP-INT” appears in the
display. To reset the unit, use a ballpoint pen or other thin metal object to press the reset button
(9b) under the following circumstances: after the completion of initial installation/wiring, if none
of the function buttons work or if an error symbol appears in the display.
10. Equalizer Selector
The equalizer function applies preset sound effects to the unit’s audio output signal. Press EQ
(10) to step through the following equalizer options: Flat, Jazz, Rock, Pop, Classic and Vocal.
The equalizer options will appear in the display as they are accessed.
Operación Básica (continuado)
7. Volumen
Presione LOUD (7) momentáneamente para reforzar la salida de los sonidos graves. "LOUD"
aparecerá en pantalla. Presione LOUD nuevamente para desactivar esta función.
8. Pantalla
Presione DISP (8) varias veces para cambiar la información exhibida en modo de Sirius. La
información exhibida incluye el artista, el título de la canción, el nombre del canal, y el nombre
de la categoría.
9. Recuperación de Valores Iniciales y Reset
Para restablecer toda la configuración de fábrica, presione y mantenga MODE (9a) hasta que
"EEP-INT" aparece en pantalla. Utilice un bolígrafo u otro objeto de metal delgado para
presionar el botón "reset" (9b) para reiniciar bajo las siguientes circunstancias: luego de
completar la instalación y el cableado inicial, si ninguno de los botones funcionan o si un
símbolo de error aparece en pantalla.
10. Selector de Ecualizador
La función de ecualizador aplica efectos de sonido preseleccionados a la señal de salida de audio de
la unidad. Presione EQ (10) para activar uno de los siguientes modos de operación: Flat, Jazz,
Rock, Pop, Classic y Vocal. Cuando la función de ecualizador se activa, los niveles de graves y
agudos seleccionados más recientemente son ignorados.
Opération de base (continué)
7. Intensité du son
Appuyez sur LOUD (7) momentanément pour renforcer la sortie bass. " LOUD " apparaîtra sur
l'affichage. Appuyez sur LOUD de nouveau pour désactiver cette fonction.
8. Affichage
Appuyez sur DISP (8) plusieurs fois pour changer l'information sur l'affichage à cristaux
liquides en mode de Sirius. L'information montrée inclut l'artiste, le titre de chanson, le nom de
la manche, et le nom de catégorie.
Appuyez sur DISP (8) plusieurs fois pour changer l'information sur l'affichage à cristaux
liquides. En mode radio, CD, CDC et Auxiliaire, l'appareil basculera entre l'horloge et
l'information musicale applicable (fréquence radio, information du disque/piste, etc). En mode
Sirius, l'information affichée comprend : Nom de la Chaîne, Titre de la Chanson, Nom de
l'Artiste, Nom de la Catégorie et Horloge.
9. Récupération de la valeur de départ et réglage
Pour rétablir tous les réglages d'usine, appuyez sur MODE (9a) jusqu'à ce que " EEP-INT "
apparaisse sur l'affichage. Utilisez une bille ou un objet métallique mince quelconque pour
appuyez sur le bouton de réglage (9b) dans les circonstances suivantes :après la terminaison
de l'installation/câblage de départ, si aucun des boutons ne marche ou si un symbole d'erreur
apparaît sur l'affichage.
10. Sélecteur d'égaliseur
La fonction d'égaliseur s'applique a préréglé des effets sains au signal de sortie audio de
l'unité. Serrez EQ (10) pour faire un pas par les options suivantes d'égaliseur : Flat, Jazz,
Rock, Pop, Classic et Vocal. Les options d'égaliseur apparaîtront dans l'affichage comme elles
sont consultées.

MSR180
7
MODE
BAND
AS/PS
DISP
EQ
LOUD
WATERPROOF
MUTE
SCAN
SHIFT
1
2
3
4
5
6
RPT
SHF
SCN
CATEGORY
CH
TUNE
+
VOL
CH
TUNE
MENU
SEL
VOL +
ENTER
S-MOD
15
12b
12a
5&6 11
13
14
Radio Operation
11. Select a Band
Press BAND/ENTER (11) to change between three FM bands and two AM bands.
12. Tuning
Seek Tuning
Press CH TUNE - (12a) or CH TUNE + (12b) momentarily, and the unit will automatically tune
to the next strong station.
Manual Tuning
Press CH TUNE - or CH TUNE + for more than three seconds to enter manual tuning mode.
When “MANUAL” appears on the display, press CH TUNE - or CH TUNE + to move the radio
frequency up or down one step.
13. Preset Stations
Six numbered preset buttons (13) store and recall stations for each FM and AM band.
Store a Station
Select a band (if needed), then select a station. Hold a preset button (13) for three seconds.
The preset number will appear in the display.
Recall a Station
Select a band (if needed). Press a preset button momentarily to select the corresponding
stored station.
Operación de la radio
11. Selección de Banda
Pulse BAND/ENTER (11) para sintonizar la radio entre las tres bandas FM y dos bandas AM.
12. Selección de Emisora
Búsqueda
Pulse CH TUNE - (12a) o CH TUNE + (12b) por menos de tres segundos y suéltelo para continuar a
la siguiente estación automáticamente.
Sintonía Manual
Presione CH TUNE - oCH TUNE + por más de tres segundos para ingresar en modo de sintonía
manual. Cuando "MANUAL" aparece en pantalla, presione CH TUNE - o CH TUNE + para mover un
paso la frecuencia de radio hacia arriba o hacia abajo.
13. Preselección de Emisoras
Seis botóns numerados de preselección (13) para almacenar o llamar emisoras de cada banda.
Cómo Almacenar una Emisora
Seleccione una banda (si fuera necesario), y seleccione una emisora. Mantenga pulsado durante
tres segundos un botón de preselección (13). El número programado aparecerá en la pantalla.
Cómo Llamar una Emisora
Seleccione una banda, (si fuera necesario). Pulse un botón de preselección para seleccionar una
emisora almacenada previamente.
Fonctionnement de la radio
11. Sélection de la bande
Appuyez sur le bouton BAND/ENTER (11) pour faire passer la radio des trois bandes MF et deux
bandes MA.
12. Sélection d’une station
Mode recherche
Appuyez sur CH TUNE - (12a) ou CH TUNE + (12b) pendant moins trois secondes avant de le
relâcher pour passer automatiquement à la station suivante.
Mode manuel
Appuyez sur CH TUNE - ou CH TUNE + pendant plus de trois secondes pour entrer dans la mode de
syntonisation à la main. Lorsque MANUAL apparaît sur l'affichage, appuyez sur CH TUNE - ou CH
TUNE + pour déplacer la fréquence radio un pas vers le haut ou le bas.
13. Stations programmées
Vous pouvez programmer (13) jusqu’à six stations pour les rappeler sur chaque bande.
Mémorisation d’une station
Sélectionnez une bande (au besoin) et sélectionnez une station. appuyez et maintenez enfoncé un
bouton de mémorisation (13) pendant trois secondes. Un chiffre préétabli apparaît à l’affichage.
Rappel d’une station
Sélectionnez une bande (au besoin).Appuyez sur un bouton de mémorisation pour sélectionner la
station mémorisée.
Radio Operation
Operación de la radio
Fonctionnement de la radio

MSR180
8
MODE
BAND
AS/PS
DISP
EQ
LOUD
WATERPROOF
MUTE
SCAN
SHIFT
1
2
3
4
5
6
RPT
SHF
SCN
CATEGORY
CH
TUNE
+
VOL
CH
TUNE
MENU
SEL
VOL +
ENTER
S-MOD

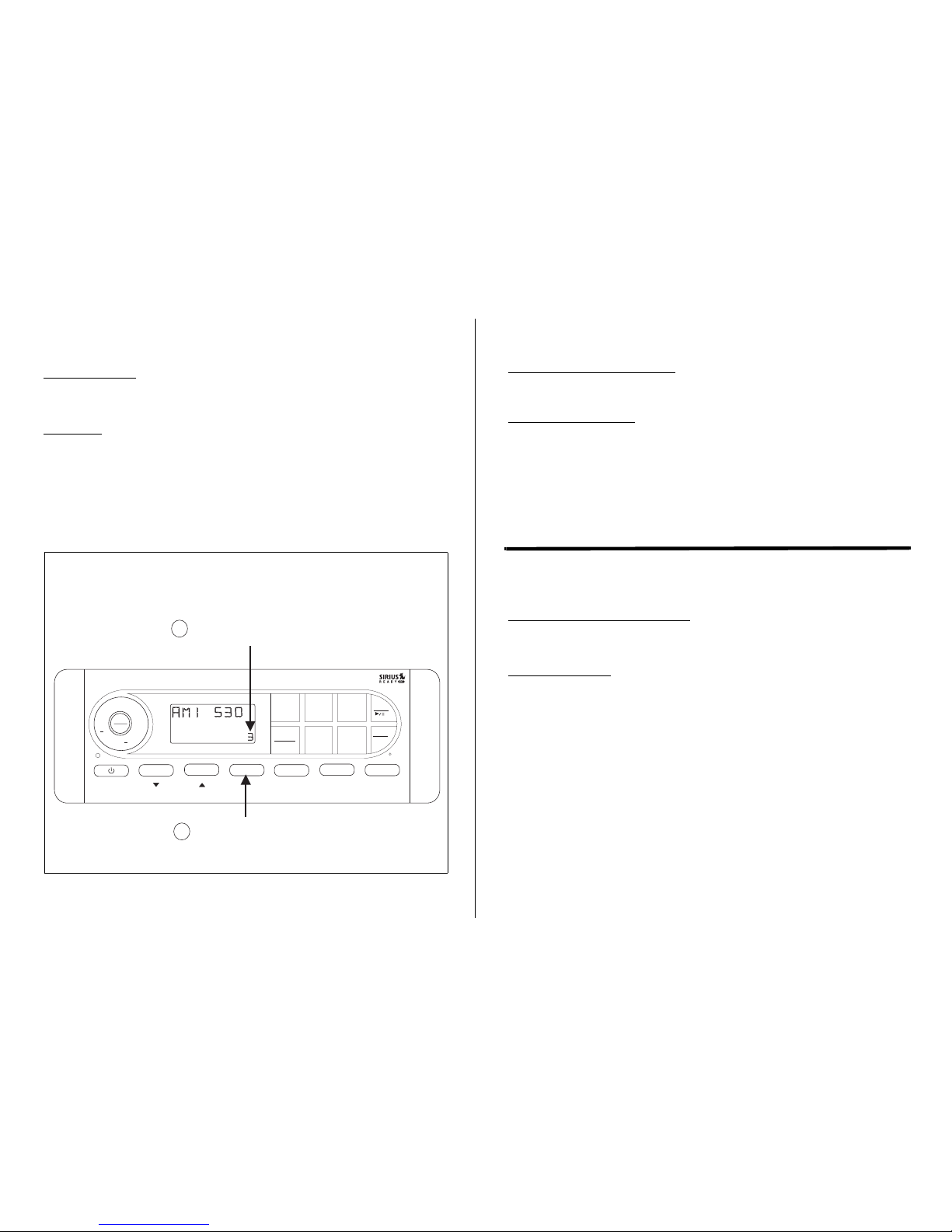

Press and hold
P
A
resione y mantenga presionado
ppuyez et maintenez
Preset Number Appears
E
L
l número preseleccionado aparecerá
e numéro préréglé apparaîtra
1
2
Radio Operation (continued)
14. Automatically Store / Preset Scan
Automatically Store
To automatically select six strong stations and store them in the current band, select a band (if
needed) and press AS/PS (14) for more than three seconds. The six strongest stations are
stored as presets, replacing any preset stations already stored in that band.
Preset Scan
To scan stations stored in the current band, select a band (if needed) and press AS/PS for less
than three seconds. The unit will pause for five seconds at each preset station. Press AS/PS
again to stop scanning when the desired station is reached.
15. Scan
Press SCAN (15) to scan all stations in the current band. The unit will play each station for five
seconds. Press SCAN again to stop scanning and listen to the current station.
Operación de la radio (continuado)
14. Almacenamiento Automático / Preselección Mediante Escáner
Almacenamiento Automático de Emisoras
Seleccione seis emisoras de señal fuerte y almacénelas en la banda actual. Seleccione una banda si
fuera necesario. Mantenga pulsado el botón la AS/PS (14) en forma continua por más de tres
segundos. Las emisoras reemplazarán a aquellas que se habían almacenado previamente.
Preselección Mediante Escáner
Busque con el escáner las emisoras almacenadas en la banda actual. Seleccione una banda si fuera
necesario. Pulse el botón AS/PS por menos de tres segundos. La radio hará una pausa de cinco
segundos en cada emisora que encuentre. Pulse AS/PS nuevamente para que el escáner se
detenga cuando haya encontrado la emisora deseada.
15. Exploración (Escaneo)
Presione SCAN (15) para explorar todas las estaciones en la banda actual. La unidad pasará
cada estación por cinco segundos. Presione SCAN nuevamente para dejar de explorar las
estaciones y escuchar la actual.
Fonctionnement de la radio (continué)
14. Mémorisation automatique / balayage programmé
Mémorisation automatique de stations
Sélectionnez six stations pour les mémoriser dans la bande affichée. Sélectionnez une bande
(au besoin). Appuyez sur AS/PS (14) et maintenez-le enfoncé pendant plus de trois secondes.
Les nouvelles stations remplacent les stations mémorisées pour cette bande.
Balayage programmé
Balayage des stations mémorisées pour la bande affichée. Sélectionnez une bande (au
besoin). Appuyez sur le bouton AS/PS pendant moins de trois secondes. La radio fait une
pause de cinq secondes à chaque station. Appuyez de nouveau sur le bouton AS/PS pour
mettre fin au balayage lorsque vous avez atteint la station désirée.
15. Balayage
Appuyez sur SCAN (15) pour balayer toutes les stations sur la bande courante. L'appareil va jouer
chaque station pendant cinq secondes. Appuyez de nouveau sur SCAN pour arrêter le balayage et
écouter la station courante.
Preset Stations
Preselección de Emisoras
Stations programmées

MSR180
9
MODE
BAND
AS/PS
DISP
EQ
LOUD
WATERPROOF
MUTE
SCAN
SHIFT
1
2
3
4
5
6
RPT
SHF
SCN
CATEGORY
CH
TUNE
+
VOL
CH
TUNE
MENU
SEL
VOL +
ENTER
S-MOD
20a
18b
18a
16 17
19
20b 20c
Sirius Satellite Radio Operation
16. User Preset Channel Selection
While in Sirius mode, navigate the three options in the user-preset channel group by
momentarily pressing BAND/ENTER (16). User preset channels include SR1, SR2 and SR3.
17. User Preset Channel Search
Press AS/PS (17) to search for each user preset channel from SR1 to SR2 to SR3 and stop at
each available channel for five seconds. Press AS/PS again to stop on the current channel.
18. Channel Selection
Momentarily press CH TUNE - (18a) or CH TUNE + (18b) to move to the previous or next
channel. The unit will automatically skip over invalid channels and channels selected as “skip
channels” (see Set Skip Channels on page 12).
19. Preset Channels
To store favorite channels for quick access, select the desired channel, then press and hold the
desired preset button (1-6) (19) for more than three seconds until the corresponding number
appears in the display. To recall a previously-stored preset station, momentarily press the
corresponding preset button.
20. Sirius Mode Selection
While in Sirius satellite radio mode, press SHIFT/SCAN (20a) to select from four available
modes: Normal, Category, Direct Tune and Set Skip Channel. When the Category or Set Skip
Channel modes are selected, the corresponding icon appears in the display. When the DIrect
Tune mode is activated, the alphanumeric display appears.
Operación de Radio Satelital Sirius
16. Selección de Canales Programados por el Usuario
Mientras esté en modo Sirius, navegue las tres opciones en el grupo de canales programados por el
usuario, presionando momentáneamente BAND/ENTER (16). Los canales programados por el usuario
incluyen SR1, SR2 y SR3.
17. Búsqueda de Canales Programados por el Usuario
Presione AS/PS (17) para buscar por los canales programados por el usuario desde SR1 a SR2 a SR y
detenerse en cada canal disponible por cinco segundos. Presione AS/PS nuevamente para detenerse
en el canal actual.
18. Selección de Canal
Momentáneamente presione CH TUNE - (18a) o CH TUNE + (18b) para moverse al canal previo o
próximo. La unidad automáticamente omitirá canales inválidos y canales seleccionados como "canales
omitidos" (vea Programe Canales Omitidos en página 12).
19. Canales Programados
Para guardar canales favoritos para acceso rápido, seleccione el canal deseado, luego presione y
mantenga el botón programado que desee (1 al 6) (19) por más de tres segundos hasta que el número
correspondiente aparezca en pantalla. Para volver a una estación almacenada previamente,
momentáneamente presione el botón correspondiente a su programación.
20. Selección de Modo Sirius
Mientras esté en modo de radio satelital Sirius, presione SHIFT/SCAN (20a) para seleccionar de cuatro
modos disponibles: Normal, Categoría, Sintonía Directa y Programación de Canal Omitido. Cuando los
modos Categoría o Programación de Canal Omitido se seleccionan, el icono correspondiente aparece
en pantalla. Cuando el modo de Sintonía Directa se activa, aparece la pantalla alfanumérica.
Opération radio satellite Sirius
16. Sélection des chaînes préréglées de l'utilisateur
En mode Sirius, naviguer les trois options dans le groupe de chaînes préréglées par l'utilisateur, en
appuyant momentanément sur BAND/ENTER (16). Des chaînes préréglées par l'utilisateur comprennent
SR1, SR2 et SR3.
17. Recherche des chaînes préréglées par l'utilisateur
Appuyez sur AS/PS (17) pour chercher chaque chaîne préréglée par l'utilisateur de SR1 à SR2 à SR3 et
s'arrêter à chaque chaîne disponible pendant cinq secondes. Appuyez de nouveau sur AS/PS pour vous
arrêter à la chaîne courante.
20. Sélection des chaînes
Appuyez momentanément sur CH TUNE - (20a) ou CH TUNE + (20b) pour vous déplacer à la chaîne
prochaine ou précédente. L'appareil va automatiquement sauter les chaînes invalides et les chaînes
sélectionnées comme " chaînes à sauter " (voir Régler des chaînes à sauter à la page 12).
19. Chaînes préréglées
Pour stocker des chaînes favorites pour un accès rapide, sélectionnez la chaîne désirée, et puis appuyez
sur le bouton de préréglage désiré (1 à 6 (19) pendant plus de trois secondes jusqu'à ce que le numéro
correspondant apparaisse sur l'affichage. Pour rappeler une station préréglée préalablement stockée,
appuyez momentanément sur le bouton de préréglage correspondant.
20. Sélection de mode Sirius
Lorsque vous êtes en mode radio satellite Sirius, appuyez sur SHIFT/SCAN (20a) pour sélectionner
parmi quatre modes disponibles : Normal, Catégorie, Syntonisation Directe et Régler les chaînes à
sauter. Lorsque les modes Catégorie ou Régler les chaînes à sauter sont sélectionnés, l'icône
correspondant apparaît sur l'affichage. Lorsque la mode est activée, l'affichage alphanumérique
apparaît.
Sirius Satellite Radio Operation
Operación de Radio Satelital Sirius
Opération radio satellite Sirius

MSR180
10
Sirius Satellite Radio Operation (continued)
Category Tune
To search the available music categories, press SHIFT/SCAN to access category mode then press
CATEGORY S(20b) or CATEGORY T(20c) to scroll through the available category options. When
the desired category is found, search for a specific channel by momentarily pressing CH TUNE - or
CH TUNE +. When the desired channel is found, press BAND/ENTER to access the channel.
Direct Tune
When direct tune mode is accessed, “CH000” will appear in the display with the digit representing the
“hundreds” value flashing. Select a channel directly by entering the three-digit channel number.
1. Press CH TUNE - or CH TUNE + to select the value of the “hundreds” digit (0-2). Press SHIFT/
SCAN to confirm selection, and the digit representing the “tens” value will flash.
2. Press CH TUNE - or CH TUNE + to select the value of the “tens” digit (0-9). Press SHIFT/SCAN
to confirm, and the digit representing the “ones” digit will flash.
3. Press CH TUNE - or CH TUNE + to select the value of the “ones” digit (0-9). Press BAND/
ENTER to access the station, or the unit will search automatically after several seconds.
Display the 12-digit Sirius ID number by pressing BAND/ENTER immediately after entering Direct
Tune mode (while “CH000” appears in the display). Press DISP (22d) to scroll through the display. To
resume normal operation, press any button except DISP.
Set Skip Channel
To specify channels to be skipped during searches, access Set Skip Channel mode and select the
channel to be skipped by pressing CH TUNE - or CH TUNE +. When the desired channel is found,
press BAND/ENTER to confirm and the “SKIP” icon will flash in the display. Use the same process to
release a channel that is currently skipped. When finished, pressSHIFT/SCAN to return to normal
mode, or the unit will automatically revert to normal in 10 seconds. Note: While skipped channels
will be skipped during channel searches, they can be accessed during channel selection by
pressing CH TUNE - or CH TUNE +.
Operación de Radio Satelital Sirius (continuado)
Sintonía de Categoría
Para examinar las categorías de música disponibles, presione SHIFT/SCAN para acceda a modo de
categoría y presione CATEGORY S(20b) o CATEGORY T(20c) para pasar por entre las opciones
de categoría disponibles. Cuando encuentre la categoría deseada, busque el canal específico
presionando momentáneamente CH TUNE - o CH TUNE +. Cuando se encuentra el canal deseado,
presione BAND/ENTER para acceder al canal.
Sintonía Directa
Cuando se accede al modo sintonía directa, "CH000" aparecerá en pantalla con los dígitos
representando los valores de la centena centellando. Utilice el modo de sintonía directa para
seleccionar un canal directamente ingresando un número de canal de tres dígitos.
1. Presione CH TUNE - o CH TUNE + para seleccionar el valor del dígito de la centena (0-2).
Presione SHIFT/SCAN para confirmar la selección y el dígito representando el valor de la
decena centellará.
2. Presione CH TUNE - o CH TUNE + para seleccionar el valor del dígito de la decena (0-9).
Presione SHIFT/SCAN para confirmar, y el dígito representando el valor de la unidad
centellará.
3. Presione CH TUNE - o CH TUNE + para seleccionar el valor del dígito de la unidad (0-9).
Presione BAND/ENTER para acceder la estación, o la unidad buscará automáticamente luego
de varios segundos.
Exhiba en pantalla el número de identificación Sirius de 12 dígitos presionando BAND/ENTER
inmediatamente luego de ingresar al modo Sintonía Directa. Presione DISP (22d) para pasar toda la
pantalla. Para reasumir la operación normal, presione cualquier botón menos DISP.
Programe los Canales Omitidos
Para especificar los canales a ser omitidos durante las búsquedas, acceda al modo de
Programación de Canal Omitido y seleccione el canal a omitir presionando CH TUNE - o CH TUNE
+. Cuando se encuentra el canal deseado, presione BAND/ENTER para confirmar y el icono "SKIP"
centellará en pantalla. Utilice el mismo proceso para liberar un canal que esté actualmente omitido.
Cuando finalice, presione SHIFT/SCAN para retornar al modo normal, o la unidad automáticamente
retornará a modo normal en 10 segundos. Nota: Mientras los canales omitidos no aparecerán en
las búsquedas, se puede acceder a ellos durante la selección de canales presionando CH
TUNE - o CH TUNE +.
Opération radio satellite Sirius (continué)
Syntonisation catégorie
Pour chercher des catégories de musique disponibles, appuyez sur SHIFT/SCAN pour accédez à la
mode catégorie et appuyez sur CATEGORY S(20b) ou CATEGORY T(20c) pour dérouler à
travers les options catégories disponibles. Lorsque la catégorie désirée est trouvée, cherchez une
chaîne spécifique en appuyant sur CH TUNE - ou CH TUNE +. Lorsque la chaîne désirée est
trouvée, appuyez sur BAND/ENTER pour accéder à la chaîne.
Syntonisation directe
Lorsque la mode syntonisation directe est accédée, 'CH000' va apparaître dans l'affichage avec le
chiffre représentant la valeur des 'cents' clignotante. Pour utiliser la mode syntonisation directe
sélectionnez la chaîne directement en entrant le numéro de chaîne à trois chiffres.
1. Appuyez sur CH TUNE - ou CH TUNE + pour sélectionner la valeur des 'cents' (0-2). Appuyez
sur SHIFT/SCAN pour confirmer la sélection, et le chiffre représentant les 'dizaines' va
commencer à clignoter.
2. Appuyez sur CH TUNE - ou CH TUNE + pour sélectionner la valeur des 'dizaines' (0-9) .
Appuyez sur SHIFT/SCAN pour confirmer la sélection et le chiffre représentant les 'unités' se
mettra à clignoter.
3. Appuyez sur CH TUNE - ou CH TUNE + pour sélectionner la valeur des 'unités' (0-9). Appuyez
sur BAND/ENTER pour accéder à la station, ou l'appareil va chercher automatiquement après
un délai de plusieurs secondes.
Afficher le numéro d'identité Sirius à douze chiffres en appuyant sur BAND/ENTER aussitôt après
l'entrée dans la mode Syntonisation Directe (pendant que 'CH000' apparaît dans l'affichage).
Appuyez sur DISP (22d) pour dérouler à travers l'affichage. Pour reprendre l'opération normale,
appuyez sur n'importe quel bouton sauf DISP.
Régler les chaînes à sauter
Pour spécifier les chaînes à sauter pendant les recherches, accédez à la mode Régler les chaînes à
sauter et sélectionner la chaîne à sauter en appuyant sur CH TUNE - ou CH TUNE + . Lorsque la
chaîne désirée est trouvée, appuyez sur BAND/ENTER pour confirmer et l'icône SKIP va clignoter
dans l'affichage. Utilisez la même procédure pour relâcher une chaîne qui est actuellement sautée.
Lorsque vous avez fini, appuyez sur SHIFT/SCAN pour revenir à l'opération normale ou l'appareil
reviendra automatiquement à normal dans 10 secondes. Note : Alors que les chaînes à sauter
vont être sautées pendant les recherches de chaînes, elles peuvent être accédée pendant la
sélection des chaînes en appuyant sur CH TUNE - ou CH TUNE + .

MSR180
11
Troubleshooting
Specifications
General
Power Supply Requirements. . . . . . . . . . . . . . . . . . . . . . . . . . DC 12 Volts, Negative Ground
Chassis Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178 (W) x 178 (D) x 50 (H)
Loading Impedance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 -8 ohms per channel
Tone Controls . . . . . . . . . . . . . . . . . . . Bass (at 100 Hz), ±10 dB; Treble (at 10 kHz), ±10 dB
Current Drain. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Ampere (max.)
FM Tuner
Tuning Range USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5-107.9MHz
Tuning Range EUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5-108.0MHz
FM Mono Sensitivity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5uV
Stereo Separation @ 1 kHz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >25dB
AM Tuner
Tuning Range USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530-1720KHz
Tuning Range EUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 522-1620KHz
Amplifier
Total System Power. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160W (40W x 4 max)
Specifications subject to change without notice.
Problem Cause Corrective Action
No power. Vehicle ignition switch is not
on.
If the power supply is connected to
the vehicle accessory circuits but
the engine is not moving, switch the
ignition key to “ACC”.
The fuse is blown. Replace the fuse.
No sound. Volume turned down too low. Adjust volume until sound is heard.
Wiring not connected properly. Check wiring connections.
Operation keys do not
work.
Microcomputer is not operating
properly due to noise.
Press RESET.
Radio does not work Antenna cable not connected. Insert antenna cable firmly.
Automatic station
selection does not work.
Radio signals are too weak. Select a station manually.
Corrección de Problemas
Especificationes
General
Suministro de Corriente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 VDC, negativo a tierra
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178mm.(W) x 178mm. (D) x 15mm. (H)
Cargando la Impedancia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 -8 ohms por canal
Control de Tonos
- Graves (a 100 Hz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±10 dB
- Agudos (a 10 kHz) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±10 dB
Conducto de Corriente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Amperios (máx.)
Sintonización FM
Alcance de Sintonización USA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5-107.9MHz
Alcance de Sintonización EUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5-108.0MHz
Sensibilidad Mono FM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5uV
Separación de Estéreo à 1 kHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >25dB
Sintonización AM
Alcance de Sintonización USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530-1720KHz
Alcance de Sintonización EUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 522-1620KHz
Amplificador
Potencia Total del Sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160W (40W x 4 max)
Las especificaciones están sujetas a cambio sin previo aviso.
Problema Causa Acción Correctiva
No hay corriente. La llave de la ignición del vehículo
está apagada.
Si la alimentación de energía está
conectada a los circuitos de accesorios
del vehículo, pero el motor no se mueve,
cambie la llave de ignición a "ACC".
El fusible está quemado. Reemplace el fusible.
No hay sonido. El volumen fue bajado demasiado. Ajuste el volumen hasta que la unidad se
escuche.
El cableado no se conectó adecuada-
mente.
Verifique las conexiones de cableado.
Los botones de oper-
ación no funcionan.
El microcomputador no está oper-
ando apropiadamente debido al ruido.
Presione RESET.
El radio no funciona. El cable de la antena no está
conectado.
Inserte el cable de la antena firmemente.
La selección automática
de estación no funciona.
Las señales de radio son muy
débiles.
Seleccione una estación manualmente.

MSR180
12
Dépannage
Caractéristiques
Généralités
Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 VDC, mise à la terre négative
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178mm.(W) x 178mm. (D) x 50mm. (H)
Impédance de chargemen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 à 8 ohms par chaîne
Contrôle des tonalités . . . . . . . . . . . . . . . . . . . . . Bass (à 100 Hz) ±10 dB; Aigu (à 10 kHz) ±10 dB
Drain courant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 ampères (max)
Récepteur MF
Gamme de fréquences USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87.5-107.9MHz
Gamme de fréquences EUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87.5-108.0MHz
Sensibilité MF mono. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.5uV
Séparation stéréo à 1 KHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . >25dB
Récepteur MA
Gamme de fréquences USA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 530-1720KHz
Gamme de fréquences EUR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 522-1620KHz
Amplificateur
Puissance totale du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160W (40W x 4 max)
Ces caractéristiques peuvent être modifiées sans préavis.
Problème Cause Action corrective
Pas de puissance L'allumage du véhicule n'est pas en
marche
Si l'alimentation est branchée aux circuits
accessoires du véhicule mais le moteur ne
bouge pas, mettez le clé de contact à 'ACC'.
Le fusible a sauté Remplacez le fusible
Pas de son Le volume est trop bas Ajustez le volume jusqu'à ce que vous
entendiez le son
Le câblage n'est pas correctement fait Vérifiez le câblage
Les clés d'opération
ne fonctionnent pas
Le micro-ordinateur ne fonctionne pas
bien à cause du bruit
Appuyez sur RESET
La radio ne
fonctionne pas
Le câble de l'antenne n'est pas
branché
Insérez le câble de l'antenne d'une manière
firme
La sélection des
stations automatique
ne fonctionne pas
Les signaux de radio sont trop faibles Sélectionnez une station à la main
ASA Electronics Corporation
www.asaelectronics.com
© 2008 ASA Electronics Corporation
v.022108
