Asist Ae3kt14 User manual

PŘEKLAD PŮVODNÍHO NÁVODU K POUŽITÍ

PREKLAD PÔVODNÉHO NÁVODU NA POUŽITIE - AZ ALKALMAZÁSI ORSZÁGOS UTASÍTÁSOK FORDÍTÁSA -

PREVOD IZVIRNIH NAVODIL ZA UPORABO - TŁUMACZENIE ORYGINALNYCH INSTRUKCJI DO UŻYTKU

ÜBERSETZUNG DER URSPRÜNGLICHEN GEBRAUCHSANLEITUNG - PRIJEVOD PRETHODNE UPUTE ZA UPORABU

TRANSLATION OF THE ORIGINAL OPERATING MANUAL - TRADUCTION DU MODE D’EMPLOI ORIGINAL

TRADUZIONE DELLE ISTRUZIONI ORIGINALI PER L'USO - TRADUCCIÓN DE INSTRUCCIONES ORIGINALES DE USO

U.S.REST AND SHOP. LLC, Veselská 699, 199 00 Praha, www.rs-we.com

4 - 8

5 - 11

12 - 17

18 - 24

CZ – TALÍŘOVÁ BRUSKA 140W - NÁVOD K POUŽITÍ

SK – TANIEROVÁ BRÚSKA 140W - NÁVOD NA POUŽITIE

H – TÁNYÉR CSISZOLÓGÉP 140W - KEZELÉSI UTASÍTAS

SL – KROŽNI BRUSILNIK 140W - NAVODILA ZA UPORABO

PL – SZLIFIERKA TARCZOWA 14W - INSTRUKCJA OBSŁUGI

DE – TELLERSCHLEIFGERÄT 140W - GEBRAUCHSANLEITUNG

HR – BRUSILICA ZA DISK 140W - NAPUTAK ZA UPORABU

EN – MINI DISC SANDER 140W - INSTRUCTIONS FOR USE

FR – PONCEUSE Á DISQUE 140W - MODE D’EMPLOI

IT – SMERIGLIATRICE A DISCO 140W - ISTRUZIONI PER L’USO

ES – LIJADORA DE DISCO 140W - INSTRUCCIONES DE USO

5 - 8

9 - 12

13 - 16

17 - 20

21 - 24

25 - 29

30 - 33

34 - 27

28 - 41

42 - 45

46 - 49

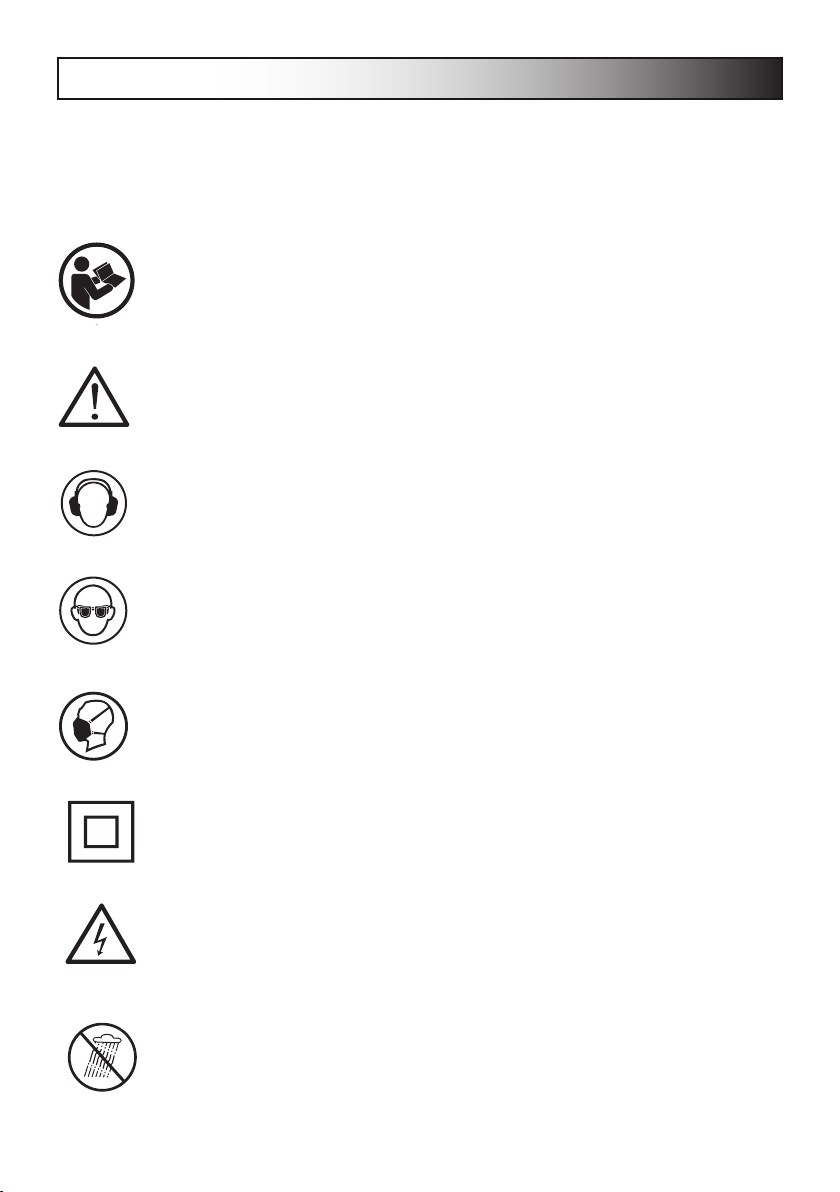

SYMBOLS

Nářadí je určeno pouze pro domácí - hobby použití. •Náradie je určené iba pre domáce - hobby použitie.

A szerszám célja az otthoni - hobby használatra. •Orodje je namenjeno izključno za domačo ali hobi uporabo.

Narzędzie jest przeznaczone jedynie do użycia domowego lub hobbystycznego. •Das Werkzeug ist nur für Haus

- Hobbynutzung vorgesehen. •Alat je namijenjen samo za kućnu - hobi uporabu.

The power tool is designed for domestic (hobby) use only. •L’appareil est conçu pour un usage domestique -

bricoleur. •L’utensile è destinato solo all’uso domestico –hobbistica. • La herramienta está diseñada solo

para uso en la casa - uso hobby.

Před prvním použitím si pročtěte návod k obsluze

Pred prvím použitím si prečítajte návod na použitie

Beüzemelés előtt olvassa el a használati utasítást

Pred prvo uporabo preberite navodila za uporabo!

Przed pierwszym użyciem uważnie przeczytaj

instrukcję obsługi.

Nebezpečí

Nebezpečie

Figyelmeztetés

Nevarnost!

Niebezpieczeństwo

Používejte ochranu sluchu

Používajte ochranu sluchu

Használjon fülvédőt

Uporabljajte zaščitna sredstva za

varovanje sluha!

Używaj środków ochrony słuchu

Používejte ochranu zraku

Používajte ochranu zraku

Használjon védőszemüveget

Uporabljajte zaščitna sredstva za

varovanje vida!

Używaj środków ochrony wzroku

Používejte Ochrannou dýchací roušku

Používajte ochrannú dýchaciu rúžku

Használjon porvédő maszkot

Uporabljajte zaščitno dihalno masko!

Używaj maski ochronnej

Dvojitá izolace

Dvojitá izolácia

Dupla szigetelés

Dvojna izolacija.

Podwójna izolacja

Nebezpečí úrazu elektrickým proudem

Nebezpečie úrazu elektrickým prúdom

Áramütésveszély

Nevarnost poškodbe z električnim tokom!

Niebezpieczeństwo porażenia

prądem elektrycznym

Vor dem ersten Einsatz lesen Sie die Gebrauchsanleitung

Prije prve uporabe molimo pročitati upute za rukovanje

Read this manual before its rst use

Avant de mettre l’appareil en service, lisez attentivement

Leggere le istruzioni per l’uso prima di utilizzarlo per la prima volta

Lea las instrucciones de manejo antes de usar por primera vez

Gefahr!

Opasnost

Danger

Pericolo

Peligro

Verwenden Sie den Gehörschutz

Koristite zaštitusluha

Use hearing protection

Protégez vos oreilles

Utilizzare la protezionedell’udito

Use protecciones para losídos

Verwenden Sie den Augenschutz

Koristite zaštitu

Use protective eyewear

Protégez vos yeux

Utilizzare la protezione della vista

Use protecciones para los ojos

Verwenden Sie den Mundschutz

Koristite zaštitnu masku za

Use respiratory protection

Utilisez un masque de protection respiratoire

Utilizzare la maschera di protezione

Use mascarilla de respiración

Doppelte Isolation

Dupla izolacija

Double insulation

Double isolation

Doppio isolamento

Doble aislamiento

Stromschlaggefahr

Opasnost od udara električnom strujom

Riskof electric shock

Risqued’électrocution

Rischio di scosse elettriche

Riesgo de lesión por descarga eléctrica

Nepracujte v dešti

Nevystavujte dažďu

Nem működik az esőben

Ne izpostavljajte dežju

Nie wystawiać na deszcz

Arbeiten Sie nicht im Regen

Ne radite na kiši

Do not work in the rain

Ne travaillez pas sous la pluie

Non lavorare sotto la pioggia

No trabajes bajo la lluvia

Nosite zaštitne rukavice

Wear protective gloves

Portez des gants de protection

Indossare guanti protettivi

Use guantes protectores

Nosite zaštitne cipele

Wear safety shoes

Portez des chaussures de sécurité

Indossare scarpe antinfortunistiche

Use zapatos de seguridad

PAŽNJA. Pokretni dijelovi stroja

ATTENTION. Moving parts of the machine

ATTENTION. Déplacement de pièces de machine

ATTENZIONE. Parti di macchine in movimento

ATENCIÓN. Partes móviles de la máquina

Upozorenje na ozljedu šake

Hand injury warning

Avertissement de blessure à la main

Advertencia de lesiones en la mano

Avviso di lesioni alle mani

Ne uklanjajte sigurnosne uređaje

Do not remove safety devices

Ne retirez pas les dispositifs de sécurité

No retire los dispositivos de seguridad

Non rimuovere i dispositivi di sicurezza

Ne popravljajte, prilagodite uređaj tijekom rada

Do not repair, adjust the device during operation

Ne pas réparer, régler l‘appareil pendant

le fonctionnement

No repare, ajuste el dispositivo durante

el funcionamiento

Non riparare, regolare il dispositivo

durante il funzionamento

Používejte ochranné rukavice

Používajte ochranné rukavice

Viseljen védőkesztyűt

Nosite zaščitne rokavice

Nosić rękawice ochronne

Schutzhandschuhe tragen

Používejte ochrannou obuv

Používajte ochrannú obuv

Viseljen védő lábbeli

Nosite zaščitno obutev

Nosić obuwie ochronne

Nosite zaštitnu obuću

POZOR. Pohyblivé části stroje

POZOR. Pohyblivé časti stroja

FIGYELEM. Mozgó gépalkatrészek

POZOR. Premikanje delov stroja

UWAGA. Ruchome części maszyn

BEACHTUNG. Maschinenteile bewegen

Výstraha před poraněnim rukou

Výstraha pred poranením rúk

Kézsérülés gyelmeztetés

Opozorilo o poškodbi rok

Ostrzeżenie o urazie dłoni

Warnung vor Handverletzungen

Nedemontujte bezpečnostní prostředky

Nedemontujte bezpečnostné prostriedky

Ne távolítsa el a biztonsági berendezéseket

Ne odstranjujte varnostnih naprav

Nie usuwaj urządzeń zabezpieczających

Sicherheitsvorrichtungen nicht entfernen

Neopravujte, nenastavujte zařízení během

provozu

Neopravujte, nenastavujte zariadenia počas

prevádzky

Ne javítsa, állítsa a készüléket működés közben

Ne popravljajte, med delovanjem prilagodite

napravo

Nie naprawiaj, reguluj urządzenie podczas

pracy

Nicht reparieren, Gerät während des

Betriebs einstellen

AE3KT14 -



1. Pracovníprostředí

a) Udržujte pracovní prostor v čistém stavu a dobře osvětlen. Nepořádek a

tmavá místa na pracovišti bývají příčinou úrazů. Ukliďte nářadí, které právě

nepoužíváte.

b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím vzniku požáru

nebo výbuchu, to znamená v místech, kde se vyskytují hořlavé kapaliny,

plyny nebo prach. V elektrickém nářadí vzniká na komutátoru jiskření,

které může být příčinou vznícení prachu nebo výparů.

c) Při používání el. nářadí zamezte přístupu nepovolaných osob, zejména

dětí, do pracovního prostoru! Budete-li vyrušováni, můžete ztratit kontrolu

nad prováděnou činností. V žádném případě nenechávejte el. nářadí bez

dohledu. Zabraňte zvířatům přístup k zařízení.

2.Elektrickábezpečnost

a) Vidlice napájecího kabelu elektrického nářadí musí odpovídat síťové

zásuvce. Nikdy jakýmkoliv způsobem neupravujte vidlici. K nářadí, které

má na vidlici napájecího kabelu ochranný kolík, nikdy nepoužívejte rozd-

vojky ani jiné adaptéry. Nepoškozené vidlice a odpovídající zásuvky

omezí nebezpečí úrazu elektrickým proudem. Poškozené nebo zamotané

napájecí kabely zvyšují nebezpečí úrazu elektrickým proudem. Pokud je

síťový kabel poškozen, je nutno jej nahradit novým síťovým kabelem, který

je možné získat v autorizovaném servisním středisku nebo u dovozce.

b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí,

tělesa ústředního topení, sporáky a chladničky. Nebezpečí úrazu elek-

trickým proudem je větší, je-li vaše tělo spojeno se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Elektrického

nářadí se nikdy nedotýkejte mokrýma rukama. Elektrické nářadí nikdy neu-

mývejte pod tekoucí vodou ani jej neponořujte do vody.

d) Nepoužívejte napájecí kabel k jinému účelu, než pro jaký je určen.

Nikdy nenoste a netahejte elektrické nářadí za napájecí kabel. Nevytahujte

vidlici ze zásuvky tahem za kabel. Zabraňte mechanickému poškození ele-

ktrických kabelů ostrými nebo horkými předměty.

e) El. nářadí bylo vyrobeno výlučně pro napájení střídavým el. proudem.

Vždy zkontrolujte, že elektrické napětí odpovídá údaji uvedenému na ty-

povém štítku nářadí.

f) Nikdy nepracujte s nářadím, které má poškozený el. kabel nebo vidlici,

nebo spadlo na zem a je jakýmkoliv způsobem poškozené.

g) V případě použití prodlužovacícho kabelu vždy zkontrolujte, že jeho

technické parametry odpovídají údajům uvedeným na typovém štítku

nářadí. Je-li elektrické nářadí používáno venku, používejte prodlužovací

kabel vhodný pro venkovní použití. Při použití prodlužovacích bubnů je

nutné je rozvinout, aby nedocházelo k přehřátí kabelu.

h) Je-li elektrické nářadí používáno ve vlhkých prostorech nebo venku, je

povoleno jej používat pouze, pokud je zapojeno do el. obvodu s proudovým

chráničem ≤30 mA. Použití el. obvodu s chráničem /RCD/ snižuje riziko

úrazu elektrickým proudem.

i) Ruční el. nářadí držte výhradně za izolované plochy určené k ucho-

pení, protože při provozu může dojít ke kontaktu řezacího či vrtacího

příslušenství se skrytým vodičem nebo s napájecí šňůrou nářadí.

3. Bezpečnostosob

a) Při používání elektrického nářadí buďte pozorní a ostražití, věnujte

maximální pozornost činnosti, kterou právě provádíte. Soustřeďte se na

práci. Nepracujte s elektrickým nářadím pokud jste unaveni, nebo jste-li

pod vlivem drog, alkoholu nebo léků. I chvilková nepozornost při používání

elektrického nářadí může vést k vážnému poranění osob. Při práci s el.

nářadím nejezte, nepijte a nekuřte.

b) Používejte ochranné pomůcky. Vždy používejte ochranu zraku.

Používejte ochranné prostředky odpovídající druhu práce, kterou

provádíte. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv

s protiskluzovou úpravou, pokrývka hlavy nebo ochrana sluchu používané

v souladu s podmínkami práce snižují riziko poranění osob.

c) Vyvarujte se neúmyslného zapnutí nářadí. Nepřenášejte nářadí, které

je připojeno k elektrické síti, s prstem na spínači nebo na spoušti. Před

připojením k elektrickému napájení se ujistěte, že spínač nebo spoušť jsou

v poloze „vypnuto“. Přenášení nářadí s prstem na spínači nebo zapojo-

vání vidlice nářadí do zásuvky se zapnutým spínačem může být příčinou

vážných ůrazů.

d) Před zapnutím nářadí odstraňte všechny seřizovací klíče a nástroje.

Seřizovací klíč nebo nástroj, který zůstane připevněn k otáčející se části

elektrického nářadí může být příčinou poranění osob.

e) Vždy udržujte stabilní postoj a rovnováhu. Pracujte jen tam, kam

bezpečně dosáhnete. Nikdy nepřeceňujte vlastní sílu. Nepoužívejte ele-

ktrické nářadí, jste-li unaveni.

f) Oblékejte se vhodným způsobem. Používejte pracovní oděv. Nenoste

volné oděvy ani šperky. Dbejte na to, aby se vaše vlasy, oděv, rukavice

nebo jiná část vašeho těla nedostala do přílišné blízkosti rotujících nebo

rozpálených částí el.nářadí.

g) Připojte zařízení k odsávání prachu. Jestliže má nářadí možnost

připojení zařízení pro zachycování nebo odsávání prachu, zajistěte, aby

došlo k jeho řádnému připojení a používání. Použití těchto zařízení může

omezit nebezpečí vznikající prachem.

h) Pevně upevněte obrobek. Použijte truhlářskou svěrku nebo svěrák pro

upevnění dílu, který budete obrábět.

i) Nepoužívejte elektrické nářadí pokud jste pod vlivem alkoholu, drog,

léků nebo jiných omamných či návykových látek.

j) Toto zařízení není určené pro použití osobami (včetně dětí) se sníženými

fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem

zkušeností a znalostí, pokud nejsou pod dozorem nebo nedostali pokyny

s ohledem na použiti zařízení od osoby zodpovědné za jejich bezpečnost.

Děti musí být pod dozorem, aby jste se ujistili, že si nehrají se zařízením.

4. Používáníelektrickéhonářadíajehoúdržba

a) El. nářadí vždy odpojte z el. sítě v případě jakéhokoliv problému při prá-

ci, před každým čistěním nebo údržbou, při každém přesunu a po ukončení

práce! Nikdy nepracujte s el. nářadím, pokud je jakýmkoliv způsobem

poškozené.

b) Pokud začne nářadí vydávat abnormální zvuk nebo zápach, okamžitě

ukončete práci.

c) Elektrické nářadí nepřetěžujte. Elektrické nářadí bude pracovat lépe

a bezpečněji, pokud jej budete provozovat v otáčkách, pro které bylo

navrženo. Používejte správné nářadí, které je určeno pro danou činnost.

Správné nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo

zkonstruováno.

d) Nepoužívejte elektrické nářadí, které nelze bezpečně zapnout a vyp-

nout ovládacím spínačem. Používání takového nářadí je nebezpečné.

Vadné spínače musí být opraveny certikovaným servisem.

e) Odpojte nářadí od zdroje elektrické energie předtím, než začnete

provádět jeho seřizování, výměnu příslušenství nebo údržbu. Toto opatření

zamezí nebezpečí náhodného spuštění.

f) Nepoužívané elektrické nářadí ukliďte a uschovejte tak, aby bylo mimo

dosah dětí a nepovolaných osob. Elektrické nářadí v rukou nezkušených

uživatelů může být nebezpečné. Elektrické nářadí skladujte na suchém a

bezpečném místě.

g) Udržujte elektrické nářadí v dobrém stavu. Pravidelně kontrolujte

seřízení pohybujících se částí a jejich pohyblivost. Kontrolujte zda nedošlo

k poškození ochranných krytů nebo jiných částí, které mohou ohrozit

bezpečnou funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším

použitím zajistěte jeho řádnou opravu. Mnoho úrazů je způsobeno špatně

udržovaným elektrickým nářadím.

h) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené

nástroje usnadňují práci, omezují nebezpečí zranění a práce s nimi se

snáze kontroluje. Použití jiných příslušenství než těch, která jsou uve-

dena v návodu k obsluze mohou způsobit poškození nářadí a být příčinou

zranění.

i) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte

v souladu s těmito pokyny a takovým způsobem, který je předepsán pro

konkrétní elektrické nářadí a to s ohledem na dané podmínky práce a druh

prováděné práce. Používání nářadí k jiným účelúm, než pro jaké je určeno,

může vést k nebezpečným situacím.

5.Používáníakumulátorovéhonářadí

a) Před vložením akumulátoru se pře svědčte, že je vypínač v poloze

„0-vypnu to“. Vložení akumulátoru do zapnutého nářadí může být příčinou

nebezpečných situací.

b) K nabíjení akumulátorů používejte pouze nabíječky předepsané výrob-

cem. Použití nabíječky pro jiný typ akumulátoru může mít za následek jeho

poškození a vznik požáru.

c) Používejte pouze akumulátory určené pro dané nářadí. Použití jiných

akumulátorů může být příčinou zranění nebo vzniku požáru.

d) Pokud není akumulátor používán, uchovávejte ho odděleně od ko-

vových předmětů jako jsou svorky, klíče, šrouby a jiné drobné kovové

předměty, které by mohly způsobit spojení jednoho kontaktu akumulátoru

s druhým. Zkratování akumulátoru může zapříčinit zranění, popáleniny

nebo vznik požáru.

e) S akumulátory zacházejte šetrně. Při nešetrném zacházení může

z akumulátoru uniknout chemická látka. Vyvarujte se kontaktu s touto lát-

kou a pokud i přesto dojde ke kontaktu, vymyjte postižené místo proudem

tekoucí vody. Pokud se chemická látka dostane do očí, vyhledejte ihned

lékařskou pomoc. Chemická látka z akumulátoru může způsobit vážná

poranění.

6. Servis

a) Nevyměňujte části nářadí, neprovádějte sami opravy, ani jiným

způsobem nezasahujte do konstrukce nářadí. Opravy nářadí svěřte kvali-

kovaným osobám.

b) Každá oprava nebo úprava výrobku bez oprávnění naší společnosti je

nepřípustná (může způsobit úraz, nebo škodu uživateli).

c) Elektrické nářadí vždy nechte opravit v certikovaném servisním

středisku. Používejte pouze originální nebo doporučené náhradní díly. Za-

jistíte tak bezpečnost Vaši i Vašeho nářadí.



Tytobezpečnostnípokynysipečlivěprostudujte,zapamatujteauschovejte

UPOZORNĚNÍ: Při používání elektrických strojů a elektrického nářadí je nutno respektovat a dodržovat následující bezpečnostní pokyny z důvodů ochra-

ny před úrazem elektrickým proudem, zraněním osob a nebezpečím vzniku požáru. Výrazem „elektrické nářadí“ je ve všech níže uvedených pokynech

myšleno jak elektrické nářadí napájené ze sítě (napájecím kabelem), tak nářadí napájené z baterií (bez napájecího kabelu).

Uschovejte všechna varovaní a pokyny pro příští použití.



Před použitím si prosím přečtěte tyto bezpečnostní po-

kyny a pečlivě je uschovejte.

 -



Používejte ochranné brýle, ochranu sluchu, protipra-

chovou masku a rukavice.

• Při práci v prašném prostředí zajistěte volné větrací

otvory. Před čištěním síťového napájení odpojte

zařízení.

• Pozor, nebezpečí poranění! Brusný kotouč běží

ještě určitou dobu po vypnutí přístroje.

• Výstražné štítky na elektrickém zařízení nikdy

nezakrývejte.

• Elektrické zařízení upevněte na pevném, rovném a

vodorovném povrchu. Může-li elektrické zařízení

uklouznout nebo se kývá, nelze nástroj vést rovno-

měrně ani bezpečně.

• Nástroj přibližte k obrobku pouze v zapnutém stavu.

Jinak hrozí nebezpečí, že nástroj v obrobku uvízne

a strhne obrobek s sebou. To může vést ke zranění.

Jestliže se nástroj zablokuje, elektrický nástroj oka-

mžitě vypněte.

• Před zahájením práce nastavte správné otáčky.

• Brusného kotouče se po dokončení práce před jeho

vychladnutím nedotýkejte. Nástroj se při

práci velmi zahřívá.

• Nepoužívaný elektrický nástroj skladujte na bezpeč-

ném místě.

• Od nástroje nikdy neodcházejte, dokud se úplně ne-

zastaví. Dobíhající nástroje mohou způsobit zranění.

• Elektrický nástroj nikdy nepoužívejte,

je-li poškozen kabel.

• Nepracujte se zařízením v abnormální tělesné polo-

ze. Vždy dbejte na bezpečný postoj a udržujte

vždy rovnováhu.

• Vodu je nutné udržovat v bezpečné vzdálenosti

mimo dosah elektrických částí nářadí a osob v pra-

covní oblasti.

• Pozor! Nikdy neodstraňuje uvolněné třísky, štěpiny

nebo uvázlé dřevěné díly při běžícím

brusném kotouči. Při odstraňování poruch nebo

uvázlých kousků dřeva vypněte zařízení.

Pozor na:

Poškození plic, nebudete-li nosit vhodnou ochranu

dýchacích cest.

Poškození sluchu, nebudete-li nosit vhodnou ochranu

sluchu.

Újmy na zdraví dotknete-li se brusných nástrojů na

nezakrytovaných místech; odmrštění součástí z

obrobků nebo poškozených brusných kotoučů.

Poškození zdraví plynoucí z vibrací ruky a paže, po-

kud se přístroj používá delší dobu nebo není náležitě

veden a udržován.

Toto elektrické nářadí vytváří během provozu elektro-

magnetické pole. Toto pole může za určitých okolnos-

tí omezovat aktivní nebo pasivní lékařské implantáty.

Pro snížení nebezpečí vážného nebo smrtelného zra-

nění doporučujeme osobám s lékařskými implantáty

před obsluhou stroje konzul tovat implantát se svým

lékařem a výrobcem.

Před prvním provozem proveďte zkušební chod v dél-

ce alespoň minuty bez zatížení a na nejvyšší otáčky.

Při tom nestůjte v nebezpečné oblasti.

- Používejte ochranné prostředky proti

hluku,prachuavibracím!!!

TYTOBEZPEČNOSTNÍPOKYNY

USCHOVEJTE!!!



Kotoučová bruska je vhodná k broušení tvrdého i

měkkého dřeva.

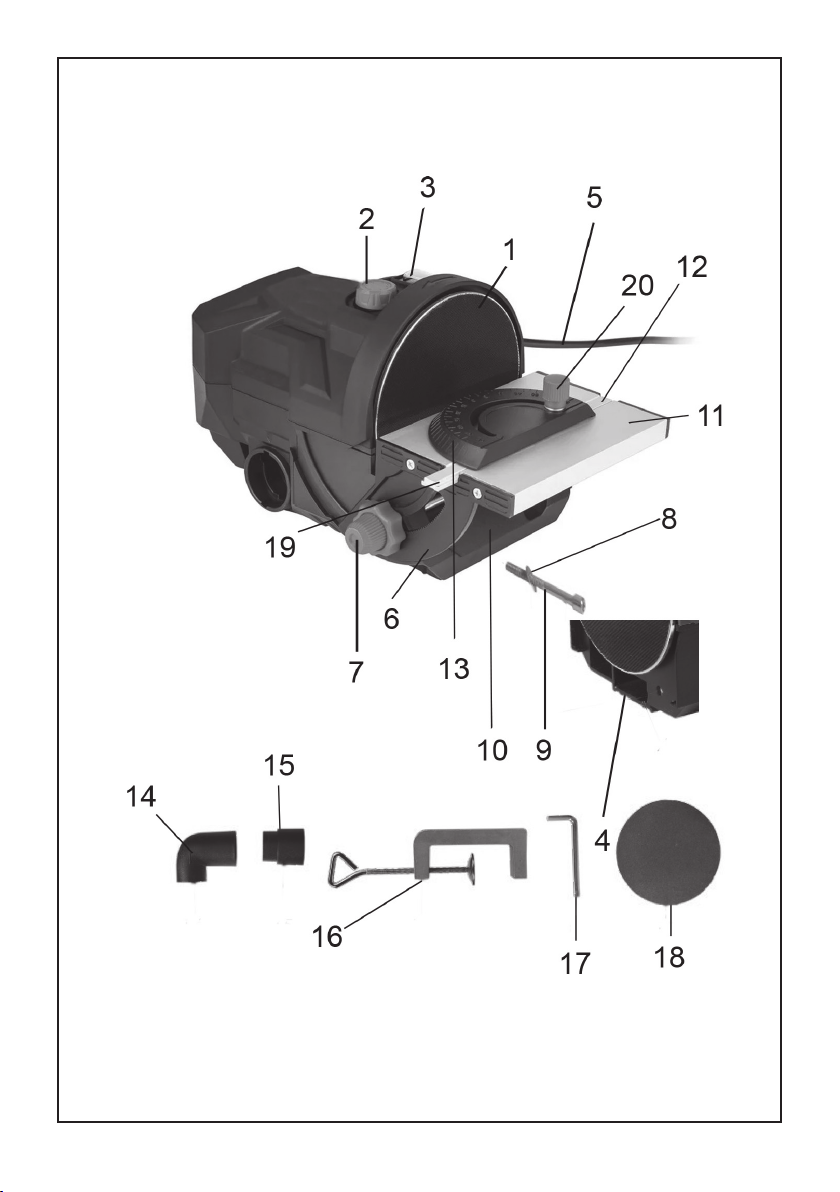

1 Brusný kotouč

2 Regulátor otáček

3 Zapínač/vypínač

4 Uchycení pro šroubovou svěrku

5 Síťová zástrčka

6 Úhlová stupnice

7 Šroub pro aretaci úhelníku

8 Podložka

9 Šroub na upevnění k brusnému stolu

10 Držák brusného stolu

11 Brusný stůl

12 Drážka pro úhlový doraz

13 Úhlový doraz

14 Úhlový adaptér pro externí odsávání prachu

15 Adaptér pro externí odsávání prachu

16 Šroubová svěrka

17 Imbusový klíč

18 Brusný papír

19 Kolejnice úhlového dorazu

20 Šroub úhlového dorazu



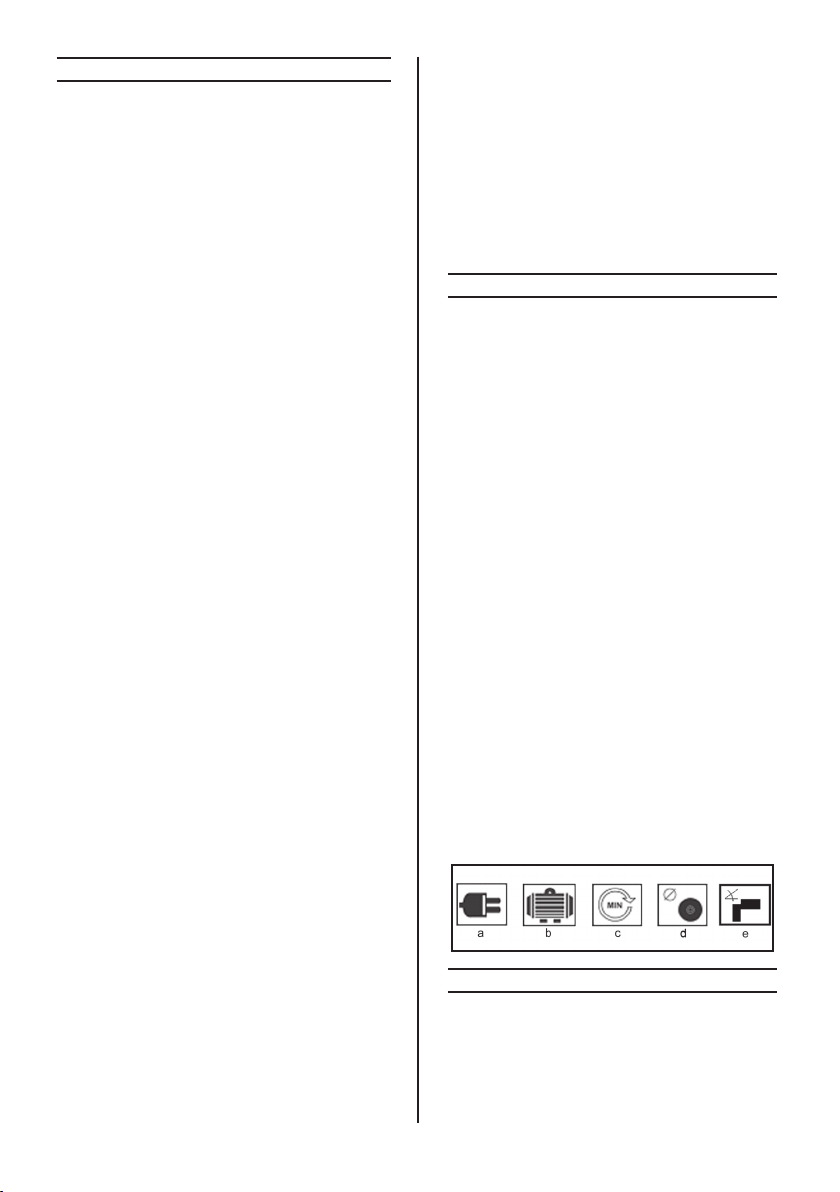

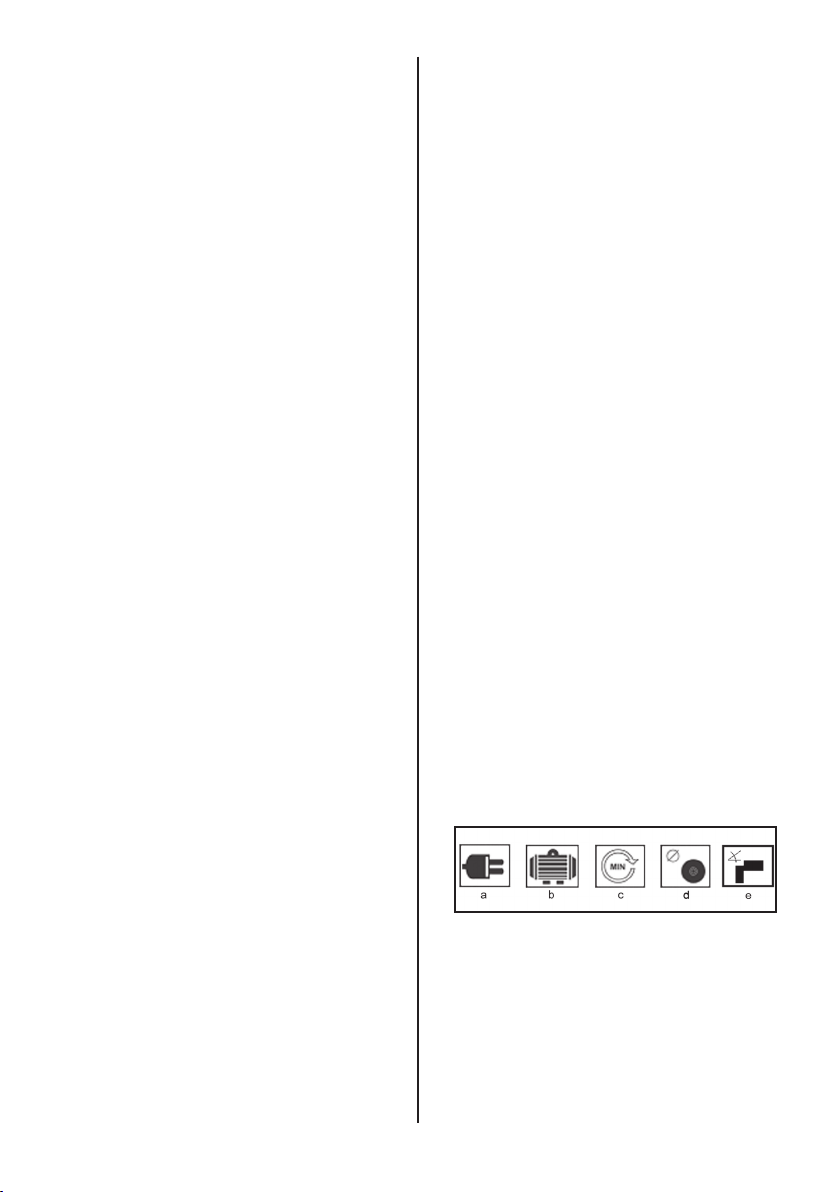

Piktogramy uvedené na obalu výrobku :

a) Hodnoty napájení

b) Příkon

c) Otáčky naprázdno

d) Průměr brusného kotouče

e) Úhel stolu

P

Nářadí ASIST je určeno pouze pro domácí nebo hob-

by použití.

Výrobce a dovozce nedoporučují používat toto nářadí

v extrémních podmínkách a při vysokém zatížení.

Jakékoliv další doplňující požadavky musí být před-

mětem dohody mezi výrobcem a odběratelem.

Upevnení

Upevněte kotoučovou brusku horizontálně nebo verti-

kálně k pracovní desce nebo stolu.

Dodávaná šroubová svěrka (16) musí zasahovat do

některého vybrání (4).

Montáž/demontáž

Demontáž brusného stolu:

Pomocí dodávaného klíče (17) uvolněte šroub (9)

pod brusným stolem (11). Sejměte šroub (9) a podlož-

ku (8) a odtáhněte držák brusného kotouče (10)

od přístroje.

Montáž brusného stolu:

Chcete-li namontovat brusný stůl (11), posuňte držák

brusného stolu (10) znovu na přístroj.Nasaďte šroub

(9) s podložkou (8) a znovu je utáhněte. Dbejte na

správnou polohu výstupků, jinak nebude možné šroub

( 9) zašroubovat.

Výměna brusného papíru

Pozor, nebezpečí poranění!

Přístroj odpojte od napájení proudem, aby nedošlo k

nechtěnému zapnutí.

Pro snazší výměnu nejdříve odmontujte brusný stůl

(11) a držák (10)

Montáž brusného papíru:

Přitlačte brusný list (18) rovnoměrně na brusný talířový

kotouč (1).

Demontáž brusného listu:

Stáhněte brusný list (18) z brusného talířového koto-

uče (1).

Zkušební chod:

Po každé výměně brusného papíru proveďte zkušební

chod bez zatížení v délce alespoň minuty bez zatížení

a na nejvyšší otáčky. Při tom nestůjte v nebezpečné

oblasti.

Nastavení úhlu brusného stolu

Úhel brusného stolu (11) lze plynule nastavit v rozmezí

-10° až +50°.

Povolte šrouby (7). Pomocí matice a úhlové stupnice

(6) nastavte požadovaný úhel.

Znovu šrouby utáhněte.

Používání úhlového dorazu

Povolte šrouby (20) úhlového dorazu. Posuňte kolej-

nice úhlového dorazu (19) do požadované pozice v

drážce (12) na brusném stole (11). Nastavte pomocí

stupnice požadovaný úhel na značení na kolejnici

(19). Zajistěte úhlový doraz (13) opětovným utažením

šroubu (20).

Připojení odsávání prachu

Nasaďte úhlový adaptér (14) do otvoru na přístroji.

Dbejte na to, aby se výstupek na úhlovém adaptéru

(14) zasouval do některé drážky v otvoru na přístroji.

Otočte úhlový adaptér (14) do vertikální nebo horizon-

tální polohy kolem úhlového adaptéru (14), čímž jej

zajistíte proti vypadnutí.

Sejmutí odsávání prachu:

Otočte a zlehka zatáhněte za úhlový adaptér (14) a

sejměte jej. Adaptér je možné sejmout, když lícuje

šipka na úhlovém adaptéru (14) a značka na krytu pří-

stroje. K přístroji se dodává dodatečný adaptér (15) s

větším průměrem, který lze volitelně nasadit na úhlový

adaptér (14). K úhlovému adaptéru můžete

případně přímo připojit také odsávací hadici vysavače.

Zapnutí a vypnutí

Připojte zařízení k síťovému napětí. Pomocí regulátoru

otáček (2) zvolte požadované otáčky.

Zapněte vypínač do polohy „I“ (3). Přístroj se rozběh-

ne.

Vypněte vypínač do polohy „O“ (3). Přístroj se vypne.

Následně vytáhněte ze zásuvky síťový kabel (5).

Po zapnutí vyčkejte, než přístroj dosáhne maximálních

otáček. Teprve poté začněte s broušením.

Broušení

Šipka nad brusným kotoučem udává směr otáčení

kotoučové brusky. Rychlost broušení lze regulovat

pomocí regulátoru otáček ( 2), zapněte brusku.

Nechte brusku dosáhnout plné rychlosti a minutu

běžte bez zátěže.

Zatímco pevně držíte obrobek, držte povrch za

brousit proti brusnému listu.

Poznámka: Po brusném kotouči jej rovnoměrně

pohybujte tam a zpět, abyste zajistili rovnoměrné opo-

třebení a prodloužili životnost brusného papíru.

Tipy pro broušení

Na brusku nikdy nepoužívejte sílu. Hmotnost brusky

dodává dostatečný tlak. Působením nadmerního tlaku

se motor zpomalí, rychle se opotřebuje brusný papír a

výrazně se sníží rychlost brusky. To zpomalí rychlost

broušení a vytvoří se povrch nižší kvality.

Svůj obrobek často kontrolujte. Bruska je schopna

rychle odstraňovat materiál, zejména hrubým papí-

rem.

Nebruste příliš dlouho na jednom místě. Rychlá akce

brusky může odstranit příliš mnoho materiálu a vytvo-

řit nerovný povrch.



Před zahájením jakýchkoliv činností spojených s

instalací, seřizováním, opravami nebo údržbou je

nutno vytáhnout zástrčku napájecího kabelu ze síťové

zásuvky. Stroj pravidelně zbavujte prachu a nečistot

pomocí štětce nebo vlhkého hadříku.

Přístroj nevyžaduje žádné mazání po celou dobu

životnosti.

Uchovávejte vždy na suchém místě mimo dosah dětí.

Udržujte ventilační otvory motoru vždy průchodné.

Pravidelně kontrolujte, zda jsou všechny upevňovací

šrouby a vruty utažené. Během práce může časem

dojít k jejich povolení.

Stroj řádně vyčistěte po každém použití. Vyčistěte

větrací otvory a povrch přístroje měkkým kartáčkem,

štětcem nebo hadříkem. Odstraňte třísky, prach a

nečistoty případně štětcem.

Výměnu napájecího kabelu či jiné opravy smí

provádět výhradně autorizovaný servis.



Napájení: 230V/50Hz

Příkon: 140W

Otáčky na prázdno: 800-4000min-1

Úhel brusného stolu: -10° až +50°

Brusný talíř: Ø 125 mm

Brusný talíř s upínáním na suchý zip

Plynule nastavitelný úhel brusného stolu

Vypínač s protiprachovým krytem

Příslušenství:

Sada brusných papírů s upínáním na suchý zip 6ks

(každá zrnitost po 2ks 80 / 150 / 240)

1ks šroubové svěrky

1ks adaptéru na odsávání prachu

1ks imbusoví klíč

Úroveň akustického tlaku měřená podle EN 60745:

LpA (akustický tlak) 64,8 dB (A) KpA=3

LWA (akustický výkon) 77,8 dB (A) KwA=3

Učiňte odpovídající opatření k ochraně sluchu !

Používejte ochranu sluchu, vždy když akustický tlak

přesáhne úroveň 80 dB (A).

Vážená efektivní hodnota zrychlení podle EN 60745:

>2,5 m/s2 K=1,5

Výstraha: Hodnota vibrací během aktuálního

použití elektrického ručního nářadí se může lišit od

deklarované hodnoty v závislosti na způsobu, jakým

je nářadí použité a v závislosti na následujících okol-

nostech::

Způsob použití el. nářadí a druh řezaného an-

ebo vrtaného materiálu, stav nářadí a způsob jeho

udržování, správnost volby používaného příslušenství

a zabezpečení jeho ostrosti a dobrého stavu, pevnost

uchopení rukojeti, použiti antivibračních zařízení,

vhodnost použití el. nářadí pro účel pro, který bylo

projektované a dodržování pracovních postupů dle

pokynů výrobce.

V případě, že je toto nářadí používáno nevhodně,

může způsobit syndrom chvění ruky-ramene.

Výstraha: Pro upřesnění je potřeba vzít do úvahy

úroveň působení vibrací v konkrétních podmínkách

používání ve všech provozních režimech, jako je

doba, kdy je ruční nářadí kromě doby provozu vypnuté

a kdy běží naprázdno a tedy nevykonává práci. Toto

může výrazně snížit úroveň expozice během celého

pracovního cyklu.

Minimalizujte riziko vlivu otřesů, používejte ostrá dláta,

vrtáky a nože.

Nářadí udržujte v souladu s těmito pokyny

a zabezpečte jeho důkladné mazání.

Při pravidelném používaní nářadí investujte do

antivibračního příslušenství.

Nářadí nepoužívejte při teplotách nižších než 10 °C.

Svoji práci si naplánujte tak, aby jste si práci s el.

nářadím produkujícím vysoké chvějí rozložili na více

dní.

Změny vyhrazeny.





Elektronářadí, příslušenství a obaly by měly být

dodány k opětovnému zhodnocení nepoškozujícímu

životní prostředí.

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice WEEE ((2012/19/ES) o

starých elektrických a elektronických zařízeních

a její aproximace v národních zákonech musí být

neupotřebitelné elektronářadí odevzdáno v místě

koupě podobného nářadí, nebo v dostupných

sběrných střediscích určených ke sběru a likvidaci

elektronářadí. Takto odevzdané elektronářadí bude

shromážděno, rozebráno a dodáno k opětovnému

zhodnocení nepoškozujícímu životní prostředí.



V přiloženém materiálu najdete specikaci záručních

podmínek.

Datum výroby

Datum výroby je zakomponováno do výrobního čísla

uvedeného na štítku výrobku.

Výrobní číslo má formát ORD-YY-MM-SERI kde ORD

je číslo objednávky, YY je rok výroby, MM je měsíc

výroby, SERI je sériové číslo výrobku.

AE3KT14 -



1. Pracovnéprostredie

a) Udržujte pracovný priestor v čistom stave a dobre osvetlený. Neporiadok

a tmavé miesta na pracovisku bývajú príčinou úrazov. Odložte náradie, ktoré

práve nepoužívate.

b) Nepoužívajte elektrické náradie v prostredí s nebezpečenstvom vzniku

požiaru alebo výbuchu, to znamená v miestach, kde sa vyskytujú horľavé

kvapaliny, plyny alebo prach. V elektrickom náradí vznikajú iskry, ktoré môžu

byť príčinou vznietenia prachu alebo výparov. Zabráňte zvieratám prístup

k náradiu.

c) Pri používaní el. náradia zabráňte prístupu nepovolaných osôb do pra-

covného priestoru, najmä detí. Ak budete vyrušovaní, môžete stratiť kontro-

lu nad pracovnou činnosťou. V žiadnom prípade nenechávajte el. náradie

bez dohľadu.

2. Elektrickábezpečnosť

a) Vidlica napájacieho kábla elektrického náradia musí zodpovedať sieťovej

zásuvke. Nikdy akýmkoľvek spôsobom neupravujte el. prívodný kábel.

Náradie, ktoré má na vidlici prívodnej šnúry ochranný kolík, nikdy nepripája-

jte rozdvojkami alebo inými adaptérmi. Nepoškodené vidlice a zodpoveda-

júce zásuvky znížia nebezpečenstvo úrazu elektrickým prúdom. Poškodené

alebo zamotané prívodné káble zvyšujú nebezpečenstvo úrazu elektrickým

prúdom. Ak sa sieťová šnúra poškodí, musí sa nahradiť osobitou sieťovou

šnúrou, ktorú možno dostať u výrobcu alebo jeho obchodného zástupcu.

b) Vyvarujte sa dotyku tela s uzemnenými plochami, ako napr. potrubné

systémy, telesá ústredného kúrenia, šporáky a chladničky. Nebezpečenstvo

úrazu elektrickým prúdom je väčšie, ak je Vaše telo spojené zo zemou.

c) Nevystavujte elektrické náradie dažďu, vlhku alebo vode. Elektrického

náradia sa nikdy nedotýkajte mokrými rukami. Elektrické náradie nikdy neu-

mývajte pod tečúcou vodou ani ho neponárajte do vody.

d) Nepoužívajte napájací kábel k inému účelu, než pre aký je určený. Nik-

dy nenoste a neťahajte elektrické náradie za napájací kábel. Nevyťahujte

vidlicu zo zásuvky ťahom za kábel. Zabráňte mechanickému poškodeniu

elektrických káblov ostrím alebo horúcim predmetom

e) El. náradie bolo vyrobené výlučné pre napájanie striedavým el. prúdom.

Vždy skontrolujte, či el. napätie zodpovedá údaju uvedenému na typovom

štítku.

f) Nikdy nepracujte s náradím, ktoré má poškodený el. kábel príp. vidlicu,

alebo spadlo na zem a je akýmkoľvek spôsobom poškodené.

g) V prípade použitia predlžovacieho kábla vždy skontrolujte či jeho tech-

nické parametre odpovedajú údajom uvedením na typovom štítku náradia.

Ak je elektrické náradie používané vonku, používajte predlžovací kábel

vhodný pre vonkajšie použitie. Pri použití predlžovacích bubnov je potreb-

né ich rozvinúť, aby nedochádzalo k ich prehriatiu.

h) Ak je elektrické náradie používané vo vlhkých priestoroch alebo vonku

je povolené používať ho iba ak je zapojené do el. obvodu s prúdovým chrá-

ničom ≤30 mA. Použitie el. obvodu s chráničom /RCD/ znižuje riziko úrazu

elektrickým prúdom.

i) Držte el. ručné náradie výlučne za izolované plovhy určené na ucho-

penie, pretože pri prevádzke može dôjsť ku kontaktu rezacieho či vŕtacieho

príslušenstva so skrytím vodičom alebo vlastnou šnúrou.

3. Bezpečnosťosôb

a) Pri používaní elektrického náradia buďte pozorní a ostražitý, venujte ma-

ximálnu pozornosť činnosti, ktorú práve prevádzate. Sústreďte sa na prácu.

Nepracujte s elektrickým náradím ak ste unavení, alebo ste pod vplyvom

drog, alkoholu alebo liekov. Aj chvíľková nepozornosť pri používaní elektric-

kého náradia môže viest k vážnemu poraneniu osôb. Pri práci s el. náradím

nejedzte, nepite a nefajčite.

b) Používajte ochranné pomôcky. Vždy používajte ochranu očí. Použí-

vajte ochranné prostriedky odpovedajúce druhu práce, ktorú prevádzate.

Ochranné pomôcky ako napr. respirátor, bezpečnostná obuv s protišmy-

kovou úpravou, pokrývka hlavy alebo ochrana sluchu, používané v súlade

s podmienkami práce, znižujú riziko poranenia osôb.

c) Vyvarujte sa neúmyselnému zapnutiu el. náradia. Neprenášajte el. nára-

die, ktoré je pripojené k elektrickej sieti, s prstom na vypínači alebo na spúšti.

Pred pripojením k elektrickému napätiu sa uistite, či vypínač alebo spúšť

sú v polohe „vypnuté“. Prenášanie el. náradia s prstom na vypínači alebo

pripájanie vidlice el. náradia do zásuvky zo zapnutým vypínačom môže byť

príčinou vážnych úrazov.

d) Pred zapnutím el. náradia odstráňte všetky nastavovacie kľúče a nástro-

je. Nastavovací kľúč alebo nástroj, ktorý zostane pripevnený k otáčajúcej sa

časti elektrického náradia môže byť príčinou poranenia osôb.

e) Vždy udržujte stabilný postoj a rovnováhu. Pracujte len tam, kam bez-

pečne dosiahnete. Nikdy nepreceňujte vlastnú silu. Nepoužívajte elektrické

náradie, ak ste unavení.

f) Obliekajte sa vhodným spôsobom. Používajte pracovné oblečenie. Ne-

noste voľné oblečenie ani šperky. Dbajte na to, aby sa vaše vlasy, oblečenie,

rukavice alebo iná časť Vášho tela nedostala do prílišnej blízkosti rotujúcich

alebo rozpálených časti el. náradia.

g) Pripojte el. náradie k odsávaniu prachu. Ak má el. náradie možnosť pri-

pojenia zariadenia na zachytávanie alebo odsávanie prachu, uistite sa, že

došlo k jeho riadnemu pripojeniu a používaniu. Použitie takýchto zariadení

môže obmedziť nebezpečenstvo vznikajúce prachom.

h) Pevne upevnite obrobok. Použite stolársku svorku alebo zverák pre

upevnenie obrobku, ktorý budete obrábať.

i) Nepoužívajte akékoľvek náradie ak ste pod vplyvom alkoholu, drog,

liekov alebo iných omamných či návykových látok.

j) Toto zariadenie nie je určené na použitie osobami (vrátane detí) so

zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo

s nedostatkom skúseností a znalostí, pokiaľ nie sú pod dozorom alebo

nedostali pokyny ohľadom použitia zariadenia od osoby zodpovednej za

ich bezpečnosť. Deti musia byť pod dozorom, aby ste sa uistili, že sa neh-

rajú so zariadením.

4. Používanieastarostlivosťoelektrickénáradie.

a) El. náradie vždy odpojte od el. siete v prípade akéhokoľvek problému

pri práci, pred každým čistením alebo údržbou, pri každom presune a pri

ukončení činnosti! Nikdy nepracujte s el. náradím, ak je akýmkoľvek spô-

sobom poškodené.

b) Ak začne náradie vydávať abnormálny zvuk alebo zápach, okamžite

ukončite prácu.

c) Elektrické náradie nepreťažujte. Elektrické náradie bude pracovať lepšie

a bezpečnejšie, ak s ním budete pracovať v otáčkach, pre ktoré bolo navrh-

nuté. Používajte správne náradie, ktoré je určené pre danú činnosť. Vhodné

náradie bude dobre a bezpečne vykonávať prácu, pre ktorú bolo vyrobené.

d) Nepoužívajte elektrické náradie, ktoré nemožno bezpečne zapnúť a

vypnúť ovládacím vypínačom. Používanie takého náradia je nebezpečné.

Vadný vypínač musí byť opravený certikovaným servisom.

e) Odpojte náradie od elektrickej siete predtým, než začnete prevádzať jeho

nastavenie, výmenu príslušenstva alebo údržbu. Toto opatrenie obmedzí ne-

bezpečenstvo náhodného spustenia.

f) Nepoužívané elektrické náradie uschovajte tak, aby bolo mimo dosahu

detí a nepovolaných osôb. Elektrické náradie v rukách neskúsených uží-

vateľov môže byť nebezpečné. Elektrické náradie skladujte na suchom a

bezpečnom mieste.

g) Starostlivo udržujte elektrické náradie v dobrom stave. Pravidelne kon-

trolujte nastavenie pohybujúcich sa častí a ich pohyblivosť. Kontrolujte či ne-

došlo k poškodeniu ochranných krytov alebo iných častí, ktoré môžu ohroziť

bezpečnú funkciu elektrického náradia. Ak je náradie poškodené, pred ďal-

ším použitím zaistite jeho opravu. Mnoho úrazov je spôsobené nesprávnou

údržbou elektrického náradia.

h) Rezacie nástroje udržujte ostré a čisté. Správne udržované a naostrené

nástroje uľahčujú prácu, obmedzujú nebezpečenstvo úrazu a práca s nimi

sa lepšie kontroluje. Použitie iného príslušenstva než toho, ktoré je uvedené

v návode na obsluhu alebo doporučené dovozcom môže spôsobiť poškode-

nie náradia a byť príčinou úrazu.

i) Elektrické náradie, príslušenstvo, pracovné nástroje atd. používajte v sú-

lade s týmito pokynmi a takým spôsobom, ktorý je predpísaný pre konkrétne

elektrické náradie a to s ohľadom na dané podmienky práce a druh prevá-

dzanej práce. Používanie náradia na iné účely, než pre aké je určené, môže

viesť k nebezpečným situáciám.

5. Používanieakumulátorovéhonáradia

a) Pred vložením akumulátoru sa uistite, že je vypínač v polohe „0-vypnu-

té“. Vloženie akumulátoru do zapnutého náradia môže byť príčinou nebez-

pečných situácii.

b) K nabíjaniu akumulátora používajte len nabíjačky predpísané výrobcom.

Použitie nabíjačky pre iný typ akumulátoru môže mať za následok jeho po-

škodenie a vznik požiaru.

c) Používajte iba akumulátory určené pre dané náradie. Použitie iných aku-

mulátorov môže byť príčinou úrazu alebo vzniku požiaru.

d) Ak nie je akumulátor používaný, uschovávajte ho oddelene od kovových

predmetov ako sú svorky, kľúče, skrutky a iné drobné kovové predmety, ktoré

by mohli spôsobiť spojenie jedného kontaktu akumulátoru s druhým. Vyskra-

tovanie akumulátoru môže zapríčiniť úraz, popáleniny alebo vznik požiaru.

e) S akumulátormi zaobchádzajte šetrne. Pri nešetrnom zaobchádzaní

môže z akumulátoru uniknúť chemická látka. Vyvarujte sa kontaktu s ňou.

Ak predsa dôjde ku kontaktu s touto chemickou látkou, vymyte postihnuté

miesto prúdom tečúcej vody. Ak sa chemická látka dostane do očí, vyhľa-

dajte ihneď lekársku pomoc. Chemická látka z akumulátoru môže spôsobiť

vážne poranenie.

6. Servis

a) Nevymieňajte časti náradia, neprevádzajte sami opravy, ani iným spô-

sobom nezasahujte do konštrukcie náradia. Opravy náradia zverte kvali-

kovaním osobám.

b) Každá oprava alebo úprava výrobku bez oprávnenia našej spoločnosti je

neprípustná (môže spôsobiť úraz, alebo škodu užívateľovi).

c) Elektrické náradie vždy nechajte opraviť v certikovanom servisnom stre-

disku. Používajte iba originálne alebo doporučené náhradné diely. Zaistíte

tak bezpečnosť Vás i Vášho náradia.



Tietobezpečnostnépokynysistarostlivopreštudujte,zapamätajteauschovajte.

Upozornenie! Pri používaní elektrických strojov a elektrického náradia je nutné rešpektovať a dodržiavať nasledujúce bezpečnostné pokyny z dôvodu ochrany pred

úrazom elektrickým prúdom, zranením osôb a nebezpečím vzniku požiaru. Výrazom „elektrické náradie“ je vo všetkých nižšie uvedených pokynoch myslené nielen

náradie napájané z elektrickej siete (napájacím káblom) ale i náradie napájanie z akumulátoru. (bez napájacieho kábla).

Odložte všetky varovania a pokyny pre budúce použitie.



Pred použitím si prosím prečítajte tieto bezpečnostné

pokyny a starostlivo ich uschovajte.

! - Tento symbol označuje nebezpečenstvo zranenia,

alebo poškodenie zariadenia.

Používajte ochranné okuliare, ochranu sluchu,

protiprachovú masku a rukavice.

• Pri práci v prašnom prostredí zaistite voľné vetracie

otvory. Pred čistením sieťového napájania odpojte

zariadení.

• Pozor, nebezpečenstvo poranenia! Brúsny kotúč

beží ešte určitú dobu po vypnutí prístroja.

• Výstražné štítky na elektrickom zariadení nikdy

nezakrývajte.

• Elektrické zariadenie upevnite na pevnom, rovnom a

vodorovnom povrchu. Ak môže elektrické zariadenie

pošmyknúť alebo sa kýva, nemožno nástroj viesť

rovnomerne ani bezpečne.

• Nástroj priblížte k obrobku iba v zapnutom stave.

Inak hrozí nebezpečenstvo, že nástroj v obrobku

uviazne

a strhne obrobok so sebou. To môže viesť k zraneniu.

Keď sa nástroj zablokuje, elektrické náradie okamžite

vypnite.

• Pred začatím práce nastavte správne otáčky.

• Brúsneho kotúča sa po dokončení práce pred jeho

vychladnutím nedotýkajte. Nástroj sa pri

prácu veľmi zahrieva.

• Nepoužívaný elektrický nástroj skladujte na

bezpečnom mieste.

• Od nástroje nikdy neodchádzajte, kým sa úplne

nezastaví. Dobiehajúci nástroje môžu spôsobiť

zranenie.

• Elektrický nástroj nikdy nepoužívajte,

ak je poškodený kábel.

• Nepracujte so zariadením v abnormálne telesnej

polohe. Vždy dbajte na bezpečný postoj a udržujte

vždy rovnováhu.

• Vodu je nutné udržiavať v bezpečnej vzdialenosti

mimo dosahu elektrických častí náradia a osôb v

pracovnej oblasti.

• Pozor! Nikdy neodstraňuje uvoľnené triesky, úlomky

alebo uviaznuté drevené diely pri bežiacom

brúsnom kotúči. Pri odstraňovaní porúch alebo

uviaznutých kúskov dreva vypnite zariadenie.

Pozor na:

Poškodenie pľúc, ak nebudete nosiť vhodnú ochranu

dýchacích ciest.

Poškodenie sluchu, ak nebudete nosiť vhodnú

ochranu sluchu.

Ujmy na zdraví dotýkanie sa brúsnych nástrojov na

nezakrytovaných miestach; odmrštenie súčastí z

obrobkov alebo poškodených brúsnych kotúčov.

Poškodenie zdravie vyplývajúce z vibrácií ruky a

paže, ak sa prístroj používa dlhšiu dobu, alebo nie je

náležite vedený a udržiavaný.

Toto elektrické náradie vytvára počas prevádzky

elektromagnetické pole. Toto pole môže za určitých

okolností obmedzovať aktívne alebo pasívne lekárske

implantáty.

Pre zníženie nebezpečenstva vážneho alebo

smrteľného zranenia odporúčame osobám s

lekárskymi implantátmi

pred obsluhou stroja konzul tovať implantát so svojím

lekárom a výrobcom.

Pred prvým prevádzkou vykonajte skúšobný chod

v dĺžke aspoň minúty bez zaťaženia a na najvyššie

otáčky. Pri tom nestojte v nebezpečnej oblasti.

- Používajte ochranné prostriedky proti hluku, prachu

a vibráciám !!!

TIETO BEZPEČNOSTNÉ POKYNY USCHOVAJTE !!!



Kotúčová brúska je vhodná na brúsenie tvrdého aj

mäkkého dreva.

1 Brúsny kotúč

2 Regulátor otáčok

3 Zapínač / vypínač

4 Uchytenie pre skrutkovou svorku

5 Sieťová zástrčka

6 Uhlová stupnica

7 Skrutka pre aretáciu uholníka

8 Podložka

9 Skrutka na upevnenie k brúsnemu stolu

10 Držiak brúsneho stola

11 Brúsny stôl

12 Drážka pre uhlový doraz

13 Uhlový doraz

14 Uhlový adaptér pre externé odsávanie prachu

15 Adaptér pre externé odsávanie prachu

16 Skrutková svorka

17 Imbusový kľúč

18 Brúsny papier

19 Koľajnice uhlového dorazu

20 Skrutka uhlového dorazu



Piktogramy uvedené na obale výrobku:

a) Hodnoty napájanie

b) Príkon

c) Otáčky naprázdno

d) Priemer brúsneho kotúča

e) Uhol stola

POUŽITIE A PREVÁDZKA

Náradie Asist je určené iba pre domáce alebo hobby

použitie.

Výrobca a dovozca neodporúčajú používať toto

náradie v extrémnych podmienkach a pri vysokom

zaťažení.

Akékoľvek ďalšie doplňujúce požiadavky musia byť

predmetom dohody medzi výrobcom a odberateľom.

upevnenie

Upevnite kotúčovú brúsku horizontálne alebo

vertikálne k pracovnej doske alebo stola.

Dodávaná skrutková zvierka (16) musí zasahovať do

niektorého vybrania (4).

Montáž / demontáž

Demontáž brúsneho stola:

Pomocou dodávaného kľúča (17) uvoľnite skrutku (9)

pod brúsnym stolom (11). Odstráňte skrutku (9) a

podložku (8) a odtiahnite držiak brúsneho kotúča (10)

od prístroja.

Montáž brúsneho stola:

Ak chcete namontovať brúsny stôl (11), posuňte

držiak brúsneho stola (10) znovu na přístroj.Nasaďte

skrutku (9) s podložkou (8) a znovu ich utiahnite.

Dbajte na správnu polohu výstupkov, inak nebude

možné skrutku (9) zaskrutkovať.

Výmena brúsneho papiera

Pozor, nebezpečenstvo poranenia!

Prístroj odpojte od napájania prúdom, aby nedošlo k

nechcenému zapnutiu.

Pre ľahšiu výmenu najskôr odmontujte brúsny stôl

(11) a držiak (10)

Montáž brúsneho papiera:

Pritlačte brúsny list (18) rovnomerne na brúsny

tanierový kotúč (1).

Demontáž brúsneho listu:

Stiahnite brúsny list (18) z brúsneho tanierového

kotúča (1).

Skúšobný chod:

Po každej výmene brúsneho papiera vykonajte

skúšobný chod bez zaťaženia v dĺžke aspoň minúty

bez zaťaženia a na najvyššie otáčky. Pri tom nestojte

v nebezpečnej oblasti.

Nastavenie uhla brúsneho stola

Uhol brúsneho stola (11) možno plynulo nastaviť v

rozmedzí -10 ° až + 50 °.

Povoľte skrutky (7). Pomocou matice a uhlové

stupnice (6) nastavte požadovaný uhol.

Znovu skrutky utiahnite.

Používanie uhlového dorazu

Povoľte skrutky (20) uhlového dorazu. Posuňte

koľajnice uhlového dorazu (19) do požadovanej

pozície v drážke (12) na brúsnom stole (11). Nastavte

pomocou stupnice požadovaný uhol na značenie na

koľajnicu (19). Zaistite uhlový doraz (13) opätovným

utiahnutím skrutky (20).

Pripojenie odsávania prachu

Nasaďte uhlový adaptér (14) do otvoru na prístroji.

Dbajte na to, aby sa výstupok na uhlovom adaptéra

(14) zasúval do niektorej drážky v otvore na prístroji.

Otočte uhlový adaptér (14) do vertikálnej alebo

horizontálnej polohy okolo uhlového adaptéra (14),

čím ho zaistíte proti vypadnutiu.

Odobratie odsávanie prachu:

Otočte a zľahka potiahnite uhlový adaptér (14) a

odoberte ho. Adaptér je možné sňať, keď lícuje

šípka na uhlovom adaptéra (14) a značka na kryte

prístroja. K prístroju sa dodáva dodatočný adaptér

(15) s väčším priemerom, ktorý je možné voliteľne

nasadiť na uhlový

adaptér (14). K uhlovému adaptéru môžete

prípadne priamo pripojiť aj odsávaciu hadicu

vysávača.

Zapnutie a vypnutie

Pripojte zariadenie k sieťovému napätiu. Pomocou

regulátora otáčok (2) zvoľte požadované otáčky.

Zapnite vypínač do polohy „I“ (3). Prístroj sa

rozbehne.

Vypnite vypínač do polohy „O“ (3). Prístroj sa vypne.

Následne vytiahnite zo zásuvky sieťový kábel (5).

Po zapnutí počkajte, než prístroj dosiahne maximálne

otáčky. Až potom začnite s brúsením.

Brúsenie

Šípka nad brúsnym kotúčom udáva smer otáčania

kotúčové brúsky. Rýchlosť brúsenie možné regulovať

pomocou regulátora otáčok (2), zapnite brúsku.

Nechajte brúsku dosiahnuť plnej rýchlosti a minútu

bežte bez záťaže.

Kým pevne držíte obrobok, držte povrch za

brúsiť proti brúsnemu listu.

Poznámka: Po brúsnom kotúči ho rovnomerne

pohybujte tam a späť, aby ste zaistili rovnomerné

opotrebenie a predĺžili životnosť brúsneho papiera.

Tipy pre brúsenie

Na brúsku nikdy nepoužívajte silu. Hmotnosť brúsky

dodáva dostatočný tlak. Pôsobením nadmerního

tlaku sa motor spomalí, rýchlo sa opotrebuje brúsny

papier a výrazne sa zníži rýchlosť brúsky. To spomalí

rýchlosť brúsenia a vytvorí sa povrch nižšej kvality.

Svoj obrobok často kontrolujte. Brúska je schopná

rýchlo odstraňovať materiál, najmä hrubým papierom.

Nebrúste príliš dlho na jednom mieste. Rýchla akcia

brúsky môže odstrániť príliš veľa materiálu a vytvoriť

nerovný povrch.



Pred začatím akýchkoľvek činností spojených s

inštaláciou, nastavovaním, opravami alebo údržbou

je nutné vytiahnuť zástrčku napájacieho kábla zo

sieťovej zásuvky. Stroj pravidelne zbavujte prachu a

nečistôt pomocou štetca alebo vlhkej handričky.

Prístroj nevyžaduje žiadne mazanie po celú dobu

životnosti.

Uchovávajte vždy na suchom mieste mimo dosahu

detí. Udržujte ventilačné otvory motora vždy

priechodné.

Pravidelne kontrolujte, či sú všetky upevňovacie

skrutky a skrutky utiahnuté. Počas práce môže časom

dôjsť k ich povolenia.

Stroj poriadne vyčistite po každom použití. Vyčistite

vetracie otvory a povrch prístroja mäkkou kefkou,

štetcom alebo handričkou. Odstráňte triesky, prach a

nečistoty prípadne štetcom.

Výmenu napájacieho kábla či iné opravy môže

vykonávať výhradne autorizovaný servis.



Napájanie: 230V / 50Hz

Príkon: 140W

Otáčky na prázdno: 800-4000min-1

Uhol brúsneho stola: -10 ° až + 50 °

Brúsny tanier: Ø 125 mm

Brúsny tanier s upínaním na suchý zips

Plynulo nastaviteľný uhol brúsneho stola

Vypínač s protiprachovým krytom

Príslušenstvo:

Sada brúsnych papierov s upínaním na suchý zips

6ks (každá zrnitosť po 2ks 80/150/240)

1ks skrutková zvierka

1ks adaptéra na odsávanie prachu

1ks Imbus kľúč

Úroveň akustického tlaku meraná podľa EN 60745:

LpA (akustický tlak) 64,8 dB (A) KpA=3

LWA (akustický výkon) 77,8 dB (A) KwA=3

Učiňte zodpovedajúce opatrenia k ochrane sluchu

Používajte ochranu sluchu, vždy keď akustický tlak

presiahne úroveň 80 dB (A)

Vážená efektívna hodnota zrýchlenia podľa

EN 60745:

>2,50 m/s2 K=1,5

! Výstraha:

Hodnota emisie vibrácií počas aktuálneho použitia

elektrického ručného náradia sa môže líšiť od

deklarovanej hodnoty v závislosti od spôsobu, akým

je náradie použité a v závislosti od nasledovných

podmienok::

Spôsob použitia el. náradia a druh rezaného

alebo vŕtaného materiálu. Stav náradia a spôsob

jeho udržiavania. Správnosť voľby používaného

príslušenstva a zabezpečenie jeho ostrosti a dobrého

stavu. Pevnosť uchopenia rukovätí, použitie

antivibračných zariadení. Vhodnosť použitia el. náradia

na účel pre ktorý je naprojektované a dodržiavanie

pracovných postupov podľa pokynov výrobcu .

Ak tohto náradie nie je vhodne používané, môže

spôsobiť syndróm chvenia ruky-ramena.

! Výstraha: Na spresnenie je potrebné zobrať do úvahy

úroveň pôsobenia vibrácií v konkrétnych podmienkach

použitia vo všetkých častiach prevádzkového cyklu,

ako sú doby, keď je ručné náradie okrem doby

prevádzky vypnuté a keď beží naprázdno a teda

nevykonáva prácu. Toto môže výrazne znížiť úroveň

expozície počas celého pracovného cyklu.

Minimalizujte riziko vplyvu otrasov, používajte ostré

dláta, vrtáky a nože.

Náradie udržujte v súlade s týmito pokynmi

a zabezpečte jeho dôkladné mazanie (ak sa to

požaduje).

Pri pravidelnom používaní náradia investujte do

antivibračného príslušenstva.

Náradie nepoužívajte pri teplotách nižších ako 10 °C.

Svoju prácu si naplánujte tak, aby ste si prácu s el.

ručným náradím produkujúce vysoké chvenia rozložili

na viacero dní.

Zmeny vyhradené!





Elektronáradie, príslušenstvo a obaly by mali byť

dodané k opätovnému zhodnoteniu nepoškodzujúcemu

životné prostredie.

Nevyhadzujte elektronáradie do domového odpadu!

Podľa európskej smernice WEEE ((2012/19/ES) o

starých elektrických a elektronických zariadeniach a jej

aproximácie do národných zákonov neupotrebiteľné

elektronáradie odovzdajte v predajni pri nákupe po-

dobného náradia, alebo v dostupných zberných stre-

diskách určených na zber a likvidáciu elektronáradia.

Takto odovzdané elektronáradie bude zhromaždené,

rozrobené a dodané k opätovnému zhodnoteniu

nepoškodzujúcemu životné prostredie.



Špecikáciu záručných podmienok nájdete

v záručnom liste.



Dátum výroby je zakomponovaní do výrobného čísla

uvedeného na štítku výrobku.

Výrobné číslo má formát:

ORD-YY-MM-SERI kde ORD je číslo objednávky, YY

je rok výroby, MM je mesiac výroby, SERI je sériové

číslo výrobku.

AE3KT14 - 

1. Munkavégzésiterület

a) A munkavézési területet tartsa tisztán és jól megvilágítva.

A rendetlenség és a nem megfelelő megvilágítás gyakran a balesetek okozói

. Rakja el a szerszámokat, amelyeket éppen nem használ.

b) Ne használjon elektromos szerszámokat olyan környezetben, ahol tűz

vagy robbanásveszély állhat fenn, tehát olyan helyeken, ahol gyúlékony

folyadékok, gázok vagy porok találhatóak. Az elektromos szerszámokban

szikrák keletkeznek, melyek előidézhetik a porok és gőzök gyulladását.

Gondoskodjon arról, hogy az állatok ne férjenek hozzá a szerszámhoz.

c) Az elektromos szerszámok használatakor akadályozzák meg

az illetéktelen személyek, főleg a gyerekek bejárását a munkavégzési

területre. Ha zavarva vannak a munka közben, elveszthetik a kontrollt

a munkatevékenység felett. Semmi esetre se hagyja az elektromos

szerszámokat felügyelet nélkül.

2. Biztonsági utasítások elektr. árammal való

munkavégzéskor

a) Az elektromos szerszám kábelének hálózati csatlakozójának meg kell

felelnie az aljzattal. Soha semmilyen körülmények között ne hajtsanak végre

módosításokat az elektromos kábelen. Olyan szerszámra, amely elektromos

csatlakozója védőérintkezővel van ellátva, soha ne használjunk elosztót,

sem egyéb adaptert.. A sértetlen hálózati csatlakozók és a megfelelő aljzatok

csökkentik az elektromos áram által okozott sérülés veszélyét. A sérült

vagy öszegubancolt kábelek növelik az elektromos áram által okozott

sérülések veszélyét. Abban az esetben, ha a hálózati kábel megsérül, ezt

cseréljük speciális hálózati kábelre, amelyet a gyártónál, illetve ennek üzleti

képviselőjénél szerezhet be.

b) Óvakodjanak a testrészek érintkezésétől a földelt területtel, például

a csővezetékek, központi fűtőtestek, gáztűzhelyek és hűtőszekrények

esetében. Az elektromos áram által okozott sérülések veszélye nagyobb, ha

az Ön teste érintkezésben áll a földdel.

c) Az elektromos szerszámokat ne tegye ki az eső, pára és víz

hatásainak. Az elektromos szerszámokhoz sose nyúljunk vizes kézzel. Sose

mossa fólyóvíz alatt vagy ne mártsa be víz alá az elektromos szerszámokat.

d) Sose használja az elektromos kábelt más célokra, mint ami

a rendeltetése. Soha ne húzzák vagy hordozzák az elektromos

szerszámokat az elektromos kábelük által. Sose a kábelon keresztül

húzzák ki az elektromos szerszám hálózati csatlakozóját az aljzatból. A

csatlakozódugót ne húzzuk a kábelnél fogva. Ügyeljünk, hogy az elektromos

csatlakozókábelt ne sértsük meg éles, sem forró tárgyal.

e) Az elektromos szerszámok kizárólag váltóárammal való működésre

voltak kigyártva. Mindig ellenőrizze le, hogy a hálózati feszültség megfelel-e

a szerszámon levő címkén feltüntetett adatokkal.

f) Sose dolgozzunk olyan szerszámmal amelynek sérült az elektromos

kábele, vagy a hálózati csatlakozója, netán leesett vagy másképpen van

megsérülve.

g) Hosszabbító kábel használata esetén mindig ellenőrizze, hogy annak

műszaki paraméterei megfelelnek-e a szerszám ismertető címkéjén

feltüntetett adatoknak. Amennyiben az elektromos szerszámot a szabadban

használja, alkalmazzon olyan hosszabbító kábelt, amely alkalmas a

szabadban való használatra. Hosszabbító dobok használata esetén tekerje

le azokat, hogy megelőzze azok túlmelegedését.

h) Amennyiben az elektromos szerszámot nedves környezetben vagy a

szabadban használja, csak akkor szabad használni azt, ha az 30 mA-es

túláramvédelemmel ellátott áramkörbe van bekötve. /RCD/ védelemmel

ellátott áramkör használata csökkenti az áramütés veszélyét.

i) Az elektromos kézi szerszámot kizárólag a megmarkolásra kialakított

szigetelt felületeken tartsa, mivel működés közben a vágó- vagy

fúrószerszám rejtett vezetékkel vagy saját kábelével érintkezhet.

3.Személyekbiztonsága

a) Az elektromos szerszámok használatakor legyenek gyelmesek,

maximálisan gyeljenek oda a végzett tevékenységre, amit éppen

végrehajtanak. Öszpontosítsanak a munkára. Sose dolgozzanak elektromos

szerszámokkal ha fáradtak, kábítószer, alkohol vagy gyógyszerek hatása

alatt vannak. Egy pillanatnyi gyelmetlenség az elektromos szerszámok

használatakor komoly sérüléseket is okozhat. Az elektromos szerszámok

használata közben ne egyenek, ne igyanak és ne dohányozzanak.

b) Használjanak munkavédelmi eszközöket. Mindig használjanak

szemvédőt. Használjon olyan munkavédelmi eszközöket amelyek

megfelelnek az adott munkának. A munkavédelmi eszközök, mint pl.

a reszpirátor, biztonsági lábbeli csúszásgátló talpazattal, fejvédő vagy

hallásvédő, a munkafeltételekhez való alkalmazáshoz csökkentik

a személyek sérülésének veszélyét.

c) Óvakodjanak a nem szándékos elektromos szerszámok beindításától.

Ne helyezzenek át szerszámot úgy, hogy feszültség alatt van és melynek

be-, kikapcsolóján rajtatartják az ujjukat. A hálózatba való kapcsolás előtt

győződjenek meg arról, hogy a be-, kikapcsoló a „kikapcsolt“ helyzetben van.

A szerszámok áthelyezése vagy hálózati aljzatba való helyezése melyeknek

be-, kikapcsolóján rajtatartják az ujjukat, vagy a be-, kikapcsolójuk a

„bekapcsolt“ helyzetben van a balesetek okozójává válhat.

d) A szerszámok bekapcsolása előtt távalítsa el az összes beállítókulcsot

és eszközöket.

e) Mindíg egyensúlyban és stabil állásban dolgozzon. Csak ott dolgozzon,

ahova biztosan elér. Sose becsülje túl az erejét és saját képességeit. Ha

fáradt, ne használja az elektromos szerszámokat.

f) Öltözködjön megfelelő módon. Használjon munkaruhát.

Munkavégzéskor ne hordjon bő öltözéket és ékszereket. Ügyeljen arra,

hogy az Ön haja, ruhája, kesztyűje vagy más testrésze ne kerüljön közvetlen

közelbe az elektromos szerszámok rotációs vagy felforrósodott részeihez.

g) Kapcsolja az elektromos berendezést a porelszívóhoz. Ha

a berendezés rendekezik porelszívó vagy porfelfogó csatlakozóval,

győződjenek meg arról hogy a porelszívó berendezés megfelelően

van-e csatlakoztatva, ill. használva. Az ilyen berendezések használata

meggátolhatja a por által keletkezett veszélyt.

h) A munkadarabot erősen rögzítse. A megmunkálandó munkadarab

rögzítse használjon asztalos szorítót vagy satut.

i) Ne használjon semmilyen szerszámot, ha alkohol, drog, gyógyszer

vagy más kábító-, függőséget okozó anyagok hatása alatt áll.

j) A berendezést nem kezelhetik olyan személyek (gyerekeket is beleértve),

akik csökkentett testi, értelmi vagy mentális képességekkel rendelkeznek,

vagy akiknek nincs megfelelő tapasztalatuk és vonatkozó tudásuk, csak

abban az esetben, ha a megfelelő felügyelet biztosított, illetve a berendezés

működtetéséhez megkapták a szükséges utasításokat a biztonságukért

felelő személytől. A gyerekeknek felügyelet alatt kell lenniük, hogy a

berendezéssel ne játszhassanak.

4.Azelektromosszerszámokhasználataéskarbantartása:

a) Az elektromos szerszámot bármilyen munkában előfordult probléma,

tisztítás vagy karbantartás, tisztítás vagy karbantartás előtt, ill. minden

áthelyezés esetén vagy használaton kívül mindíg kapcsolja le az elektromos

hálózatról! Soha ne dolgozzon az elektromos szerszámmal, ha bármilyen

módon megsérült.

b) Ha a szerszám furcsa hangot vagy bűzt bocsát ki, azonnal fejezze be

a munkát.

c) Ne terhelje túl az elektromos szerszámot. Az elektromos szerszám

jobban és biztonságosabban fog dolgozni, ha olyan fordulatszámon van

vele dolgova amelyre tervezték. Az adott munkára a megfelelő szerszámot

használja. A megfelelő szerszám jól és biztonságosan fog dolgozni abban

a munkában amire gyártották.

d) Ne használjon elektromos szerszámot, amelyet nem lehet

biztonságosan be- és kikapcsolni a be-, kikapcsolóval. Az ilyen szerszám

használata veszélyes. A hibás kapcsolót meg kell javítani az arra

szakosodott szervizben.

e) Az elektromos szerszámot kapcsolja le a hálózatról még mielőtt

módosítaná a beállításait, tartozékainak cseréjével vagy karbantartásával.

Ez az intézkedés korlátozza a véletlenszerű beindítás veszélyét.

f) A használaton kívüli elektromos szerszámot tárolja olyan helyen,

amihez nem tudnak hozzáférni sem gyerekek, sem illetéktelen személyek.

Az elektromos szerszámok a tapasztalatlan felhasználók kezében

veszélyesek lehetnek. Az elektromos szerszámokat száraz és biztonságos

helyen tárolja.

g) Az elektromos szerszámokat tartsa jó állapotban. Rendszeresen

ellenőrizze a szerszámok mozgó részeinek a mozgóképességét.

Ellenőrizze, hogy nem történt-e sérülés a biztonsági burkolaton, vagy más

részein, amelyek veszélyeztethetik az elektromos szerszámok biztonságos

működését. Ha a szerszám megsérült, a további használat előtt biztosítsák

be a javítását. Sok baleset okozója az elektromos szerszámok helytelen

karbantartása.

h) A vágó szerszámokat tartsák élesen és tisztán. A helyesen

karbantartott és kiélesített szerszámok megkönnyítik a munkát, korlátozzák

a baleset veszélyét és jobban ellenőrizhető a velük való munka. Más kellék

használata, mint amely a használati utasításban van feltüntetve az importőr

által a szerszám meghibásodását idézheti elő és baleset okozója lehet.

i) Az elektromos szerszámokat, kellékeket, munkaeszközöket, stb.

használja ezen utasítások alapján és oly módon, amely elő van írva a konkrét

elektromos szerszámokra, gyelembevéve az adott munkafeltételeket és az

adott típusú munkát. A szerszámok használata más célokra, mint amelyekre

gyártva voltak veszélyes helyzetekhez vezethet.

5. Azakkumulátorosszerszámokhasználata

a) Az akkumulátor behelyezése előtt győződjön meg arról, hogy

a kapcsoló a “0-kikapcsolt“ helyzetben van. A bekapcsolt állapotban levő

szerszámba való akkumulátor behelyezése veszélyes helyzetek okozója

lehet.

b) Az akkumulátor töltésére csak a gyártó által előírt töltőt használja. Más

fajta akkumulátor töltő használata tűzesetet idézhet elő.

c) Csak olyan akkumulátort használjon, amely előírt az adott

szerszámhoz. Más fajta akkumulátor töltő használata balesetet, ill. tűzesetet

idézhet elő.

d) Ha az akkumulátor használaton kívül van tárolják elkülönítve a

fémtárgyaktól, mint például a kapcsok, szorítók, kulcsok, csavarok vagy más

apró fémtárgyaktól amelyek előidézhetik az akkumulátor két kontaktusának

összekapcsolását. Az akkumulátor rövidzárlata balesetet okozhat, égési

sebeket és tűzesetet idézhet elő.

e) Az akkumulátorokkal bánjunk kíméletesen. Kíméletlen bánásmóddal

az akkumulátorból kifolyhat az elektrolit. Kerüljük a közvetlen érintkezést az

elektrolittel. Ha mégis érintkezésbe kerülünk az elektrolittel, az érintet helyet

mossuk le vízzel. Ha az elektrolit a szemünkbe kerül, azonnal menjünk or-

voshoz. Az akkumulátor elektrolitje ingerületet vagy égéssérülést okozhat.

6. Szerviz

a) Ne cseréljék az egyes szerszámok részeit, ne végezzenek el maguk

javításokat, más módon se nyúljanak bele a szerszámokba. A berendezések

javítását bízzuk szakképzett személyekre.

b) A termék mindennemű javítása vagy módosítása a mi vállalatunk

beleegyezése nélkül nem engedélyezett (balesetet idézhet elő, vagy kárt

okozhat a felhasználónak).

c) Az elektromos szerszámokat mindíg certikált szervizben javíttassuk.

Csak eredeti vagy ajánlott pótalkatrészeket használjanak. Ezzel garantálja

Ön és szerszáma biztonságát.



Akövetkezőbiztonságiutasításokatgyelmesenolvassael,jegyezzemegésőrizzemeg.

Figyelmeztetés! Az elektromos gépek és szerszámok használata esetén fontos respektálni és betartani a következő biztonsági utasításokat az elektromos aram által

okozott balesetek, személyi sérülések és a tűz keletkezése veszélyének meggátolásának szempontjából. Az „elektromos szerszámok“ kifelyezés magába foglalja

nemcsak az elektromos áram által táplált (kábelen keresztül), de az akumlátorból táplált szerszámokat is (kábel nélkül).

Őrizze meg a gyelmeztetéseket és utasításokat a jövőbeni használathoz.

KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

Használat előtt olvassa el ezeket a biztonsági utasítá-

sokat, és tartsa azokat biztonságos helyen.

! - Ez a szimbólum a sérülés vagy a készülék károso-

dásának kockázatát jelzi.

Viseljen védőszemüveget, hallásvédőt, porvédő

maszkot és kesztyűt.

• Ha poros környezetben dolgozik, biztosítson szabad

szellőzőnyílásokat. Tisztítás előtt húzza ki a tápfe-

szültséget

eszköz.

• Vigyázat, sérülésveszély! A csiszolókorong még egy

ideig jár, a gép kikapcsolása után.

• Soha ne takarja el az elektromos berendezések

gyelmeztető címkéit.

• Szerelje az elektromos berendezéseket szilárd,

vízszintes és vízszintes felületre. Ha elektromos

berendezések

csúszik vagy leng, a szerszám nem vezethető egyen-

letesen vagy biztonságosan.

• A szerszámot csak bekapcsolt állapotban közelítse

meg a munkadarabhoz. Ellenkező esetben fennáll

annak a veszélye, hogy a szerszám beszorul a mun-

kadarabba

és magával húzza a munkadarabot. Ez sérüléshez

vezethet.

Ha a szerszám reteszelődik, azonnal kapcsolja ki az

elektromos szerszámot.

• A munka megkezdése előtt állítsa be a megfelelő

sebességet.

• A munka befejezése előtt ne érjen hozzá a köszörü-

lő kerékhez, mielőtt az lehűlne. Az eszköz igen

a munka nagyon felmelegszik.

• A fel nem használt elektromos szerszámot tárolja

biztonságos helyen.

• Soha ne hagyja el a szerszámot, amíg teljesen le

nem áll. A behúzható szerszámok sérüléseket okoz-

hatnak.

• Soha ne használjon elektromos szerszámot

ha a kábel megsérült.

• Ne használja a készüléket rendellenes testhely-

zetben. Mindig tartsa biztonságos testtartását és

fenntartását

mindig egyensúly.

• A vizet biztonságos távolságban kell tartani, hogy a

szerszámok és a munkaterületen tartózkodó emberek

ne érhessék el őket.

• Figyelem! Futás közben soha nem távolítja el a

meglazult forgácsot, szilánkokat vagy beragadt fa

részeket

csiszolókorong. Kapcsolja ki a készüléket hibaelhárí-

tás vagy elakadt fadarabok esetén.

Vigyázz:

A tüdő károsodása, ha nem visel megfelelő légzés-

védőt.

Halláskárosodás, ha nem visel megfelelő hallásvédőt.

Személyi sérülés, ha megérinti a csiszolószerszá-

mokat

fedetlen helyek; alkatrészek kidobása a munkadara-

bokból vagy a sérült köszörűkorongokból.

Egészségkárosodás a kéz-kar rezgés miatt, ha a ké-

szüléket hosszabb ideig használják, vagy ha azt nem

megfelelően irányítják és nem tartják karban.

Ez az elektromos szerszám működés közben elektro-

mágneses teret generál. Ez a mező bizonyos körül-

mények között korlátozhatja az aktív vagy passzív

orvosi implantátumokat.

A súlyos vagy halálos sérülések kockázatának csök-

kentése érdekében orvosi implantátummal rendelke-

ző embereket javasolunk

A gép kezelése előtt konzultáljon orvosával és gyár-

tójával.

Az első művelet előtt végezzen legalább egyperces

próbaüzemet terhelés nélkül és maximális sebesség-

gel. Ne álljon a veszélyes területen.

- Használjon védőfelszerelést zaj, por és rezgés ellen

!!! MENTENE EZEKET A BIZTONSÁGI UTASÍTÁSO-

KAT !!!

LEÍRÁS (A)

A korongcsiszoló alkalmas kemény és puha fa csi-

szolására.

1 köszörűkorong

2 Sebességszabályozó

3 Be / Ki kapcsoló

4 Szerelés a csavaros szorítóhoz

5 Hálózati csatlakozó

6 Szögskála

7 Szög reteszelő csavar

8 Alátét

9 Csavar az őrlőasztalhoz történő rögzítéshez

10 Csiszolóasztal tartó

11 Csiszolóasztal

12 Horony a szög leállításához

13 Szögleállás

14 Ferde adapter külső porelszíváshoz

15 Adapter külső porelszíváshoz

16 Csavaros szorító

17 Hexkulcs

18 Csiszolópapír

19 Szögütközősínek

20 Szögütköző

Piktogramok

Piktogramok a termék csomagolásán:

a) Tápellátási értékek

b) Teljesítményfogyasztás

c) Alapjárati sebesség

d) Csiszoló kerék átmérője

e) Az asztal szöge

Az ASIST szerszámcsalád kizárólag otthoni

barkácHASZNÁLAT ÉS HASZNÁLAT

Az ASIST eszközöket kizárólag otthoni vagy hobbi

használatra szánják.

A gyártó és az importőr nem javasolja ennek az

eszköznek a használatát extrém körülmények között

és nagy terhelés mellett.

Az esetleges további követelményeket a gyártó és a

vevő közötti megállapodásnak kell alávetni.

Rögzítés

Csatlakoztassa a lemezcsiszolót vízszintesen vagy

függőlegesen a munkalapra vagy az asztalra.

A mellékelt csavaros szorítónak (16) be kell kapcso-

lódnia az egyik mélyedésbe (4).

Összeszerelés / szétszerelés

Csiszolóasztal szétszerelése:

A mellékelt csavarkulccsal (17) lazítsa meg a csavart

(9) az őrlőasztal alatt (11). Távolítsa el a csavart (9)

és az alátétet (8), és húzza le a csiszoló keréktartót

(10) az eszközről.

Csiszolóasztal szerelés:

A csiszolóasztal (11) felszereléséhez csúsztassa

vissza a csiszolóasztal tartót (10) a készülékre, majd

csavarja be a csavart (9) az alátéttel (8), és húzza

meg újra. Ellenőrizze, hogy a kiemelkedések a

megfelelő helyzetben vannak-e, különben nem lehet

behúzni a csavart (9).

Csiszolópapír cseréje

Vigyázat, sérülésveszély!

A véletlen bekapcsolás elkerülése érdekében húzza

ki a készüléket az áramforrásból.

A könnyebb csere érdekében először távolítsa el a

csiszolóasztalt (11) és a tartót (10)

Csiszolópapír szerelés:

Nyomja egyenletesen a csiszolólapot (18) a csiszoló-

korongra (1).

Csiszolólap szétszerelése:

Távolítsa el a csiszolólapot (18) a köszörűkorongról

(1).

Tesztfutás:

Minden csiszolópapírcsere után végezzen terhelés

nélküli tesztfutást legalább egy percig terhelés nélkül

és maximális sebességgel. Ne álljon a veszélyes

területen.

Csiszolóasztal szögének beállítása

A csiszolóasztal (11) szöge fokozatmentesen állítható

-10 ° és + 50 ° között.

Lazítsa meg a csavarokat (7). Az anya és a szögskála

(6) segítségével állítsa be a kívánt szöget.

Húzza meg újra a csavarokat.

Szögleállító használata

Lazítsa meg a szögleállító csavarokat (20). Csúsz-

tassa a sarokütközősíneket (19) a kívánt helyzetbe a

csiszolóasztal (11) hornyában (12). A skála segítségé-

vel állítsa be a sínen a jelöléshez szükséges szöget

(19). Rögzítse a sarokütközőt (13) a csavar (20) újbóli

meghúzásával.

Porelszívó csatlakozás

Helyezze a sarokadaptert (14) a készülék furatába.

Győződjön meg arról, hogy a sarokadapter (14)

kiemelkedése a készülék furatában lévő horonyba

csúszik.

Forgassa el a sarokadaptert (14) függőleges vagy

vízszintes helyzetbe a sarokadapter (14) körül, hogy

biztosítsa annak kidőlését.

Porelszívás:

Fordítsa meg és óvatosan húzza meg a

sarokadaptert (14), és vegye ki. Az adapter felszere-

lés közben eltávolítható

egy nyíl a sarokadapteren (14) és egy jelölés a ké-

szülék fedelén. A készülékhez egy további, nagyobb

átmérőjű adapter (15) tartozik, amely opcionálisan

egy szögletesre is felszerelhető

adapter (14). Használhat szögadaptert

Alternatív megoldásként közvetlenül csatlakoztassa a

porszívó szívótömlőjét.

Be- és kikapcsolás

Csatlakoztassa a készüléket az elektromos háló-

zathoz. A sebességszabályozóval (2) válassza ki a

kívánt sebességet.

Forgassa a kapcsolót „I” helyzetbe (3). A készülék

elindul.

Fordítsa a kapcsolót „O” állásba (3). A készülék

kikapcsol.

Ezután húzza ki a tápkábelt (5).

Bekapcsolás után várja meg, amíg a készülék eléri

a maximális sebességet. Csak ezután kezdje el a

darálást.

Őrlés

A csiszolókorong fölött a nyíl jelzi a tárcsacsiszoló

forgásirányát. A csiszolási sebesség a fordulatszám-

szabályozóval (2) szabályozható, kapcsolja be a

darálót.

Hagyja, hogy a daráló teljes sebességet elérjen, és

egy percig terhelés nélkül működjön.

Miközben szilárdan tartja a munkadarabot, fogja meg

a felületet

köszörülje a csiszolólapot.

Megjegyzés: Az egyenletes kopás és a csiszolópapír

élettartamának meghosszabbítása érdekében moz-

gassa a csiszolókorongot egyenletesen előre-hátra.

Csiszolási tippek

Soha ne alkalmazzon erőt a darálón. A daráló súlya

elegendő nyomást jelent. A túlzott nyomás lelassítja

a motort, gyorsan kopik a csiszolópapír és jelentő-

sen csökkenti a csiszoló sebességét. Ez lelassítja

a csiszolási sebességet és alacsonyabb minőségű

felületet hoz létre.

Gyakran ellenőrizze a munkadarabot. A daráló képes

gyorsan eltávolítani az anyagot, különösen durva

papírral.

Ne daráljon túl sokáig egy helyen. A daráló gyors mű-

ködésével túl sok anyag távolítható el és egyenetlen

felület keletkezhet.



A telepítés, beállítás, javítás vagy karbantartás meg-

kezdése előtt húzza ki a tápkábelt a hálózati aljzatból.

Rendszeresen távolítsa el a port és a szennyeződé-

seket a gépről ecsettel vagy nedves ruhával.

A készülék nem igényel kenést a teljes élettartam

alatt.

Mindig száraz, gyermekektől elzárva tárolandó. Min-

dig tartsa nyitva a motor szellőzőnyílásait.

Rendszeresen ellenőrizze, hogy minden

rögzítőcsavar és csavar szorosan rögzült-e. Munka

közben idővel megengedetté válhatnak.

Minden használat után tisztítsa meg megfelelően a

gépet. Tisztítsa meg a szellőzőnyílásokat és az egy-

ség felületét puha kefével vagy ruhával. Ecsettel távo-

lítsa el a forgácsot, a port és a szennyeződéseket.

A tápkábel cseréjét vagy egyéb javításokat csak

hivatalos szerviz végezhet.



Tápellátás: 230V / 50Hz

Teljesítményfelvétel: 140W

Alapjárati sebesség: 800-4000min-1

Csiszolóasztal szöge: -10 ° - + 50 °

Csiszoló kerék : Ø 125 mm

Csiszolólap tépőzárral

Fokozatmentesen állítható csiszolóasztal szöge

Kapcsoló porvédővel

Kiegészítők:

Csiszolópapír készlet tépőzáras rögzítéssel 6db

(szemcseméret 2db 80/150/240)

1 csavaros szorító

1 darab porelszívó adapter

1 hatlapú kulcs

EN 60745 szerint mért hangnyomásszint :

LpA (hangnyomás) 64,8 dB (A) KpA=3

LWA (hangteljesítmény) 77,8 dB (A) KwA=3

Tegye meg a megfelelő intézkedéseket hallása

megőrzése érdekében !

Ha az akusztikus nyomás meghaladja a 80 dB (A)

szintet, mindig használjon fülvédőt

EN 60745 szerint mért effektív gyorsulás

>2,50 m/s2 K=1,5

! FIGYELMEZTETÉS: Az el. kézi szerszám aktuális

használatakor a vibráció kibocsátásának értéke

eltérhet a deklarált értéktől attól függően, hogy milyen

módon van a szerszám használva a következő

feltételek szerint:

Az el. szerszám használatának módja és a vágandó

vagy fúrandó munkaanyag fajtája.A szerszám állapota

és karbantartásának módja. A használandó tartozék

helyes megválasztása s megfelelő állapot és élesség

bebiztosítása. A markolat fogásának szilárdsága,

antivibrációs berendezés használata. Az el. szerszám

megfelelő használata a számára tervezett célra és

a gyártó utasítása szerinti munkamenet betartása.

Ha ez a szerszám nem megfelelően van használva,

kéz-váll bizsergés szindrómáját válthatja ki.

! FIGYELMEZTETÉS: A pontosítás céljából

gyelembe kell venni a vibráció hatásának szintjét

konkrét használati feltételeknél az üzemelési folyamat

minden részében, mint amilyen az időtartam, ha az el.

szerszám az üzemelési időtartamon kívül kikapcsolt

és ha üresen fut a gép vagyis nem végez munkát. Ez

jelentősen csökkentheti az expozíció szintjét a egész

munka folyamat alatt.

Minimalizálja a rezgés befolyásolás kockázatát,

használjon éles vésőt, fúrót és kést.

A szerszám fenntartása ezen utasításokkal

összhangban történjen és biztosítsa az alapos kenést

(ha megkövetelik).

A szerszám redszeres használatakor invesztáljon

antivibrációs tartozékba.

A szerszámot ne használja alacsonyabb mint 10°C

hőmérsékletnél.

A munkáját úgy tervezze meg, hogy a magas rezgést

produkáló el. szerszámmal való munkát töb napra

bontsa fel.

A változtatás jogát fenntartjuk!





Az elektromos szerszámot, annak tartozékait és

csomagolását, kérjük, adja át a környezetet nem

károsító újrahasznosításra.

Az elektromos szerszámot ne dobja a háztartási

hulladékba!

Az elektromos és elektronikus berendezések

hulladékairól szóló WEEE európai irányelv ((2012/19/

EU) és annak nemzeti törvényekbe való átültetése

szerint a használhatatlan elektromos szerszámokat

adja le hasonló eszköz vásárlásakor az eladónál,

vagy az elektromos szerszámok gyűjtésére és

megsemmisítésére kialakított hulladékgyűjtők

valamelyikében. Az így leadott elektromos eszközök az

összegyűjtés, ill. szétszerelés után átadásra kerülnek

a környezetet nem károsító újrahasznosításra.

GARANCIA

A garancia-feltételek részletezése a garancialevélben

található.



A gyártás időpontja kiolvasható a termék címkéjén

található gyártási számból.

A sorozatszám formátuma

ORD-YY-MM-SERI ahol az ORD a rendelési szám, YY

a termelés éve, MM a gyártási hónap, a SERI a termék

sorozatszáma.



SLO

1. Delovno okolje

a) Poskrbite za čist in dobro osvetljen delovni prostor. Nered in senčni deli

na delovni površini so lahko vzrok za poškodbe. Pospravite naprave, ki jih

trenutno ne uporabljate.

b) Ne uporabljajte električne naprave v okolju, ki je nevarno za nastanek

požara ali eksplozije, to pomeni v prostorih, kjer so prisotne vnetljive

tekočine, plini ali prah. V električni napravi prihaja na komutatorju do iskren-

ja, kar lahko povzroči, da se vnamejo prah ali hlapi.

c) Pri uporabi električne naprave omejite vstop v delovni prostor

nepooblaščenim osebam, zlasti otrokom! Če ste izpostavljeni motnjam,

lahko izgubite nadzor nad izvajano dejavnostjo. V nobenem primeru ne

puščajte električne naprave brez nadzora. Preprečite živalim dostop do

naprave.

2. Električna varnost

a) Vtikač električne naprave mora odgovarjati mrežni vtičnici. Vtikača nikoli

ne popravljajtesami. Za napravo, ki ima na vtikaču zaščitni kontakt, nikoli

ne uporabljajte razdelilcev ali drugih adapterjev. Nepoškodovan vtikač in

primerna vtičnica omejita nevarnost poškodbe pri udaru električnega toka.

Poškodovani ali zapleteni napajalni kabli povečujejo nevarnost poškodbe

pri udaru električnega toka. Če je mrežni kabel poškodovan, ga je ob-

vezno potrebno nadomestiti z novim mrežnim kablom, ki ga lahko dobite v

pooblaščenem servisnem centru ali pri dobavitelju.

b) Izogibajte se stiku telesa z ozemljenimi predmeti, kot so npr. cevne in-

stalacije, naprave centralnega ogrevanja, štedilniki in hladilniki. Nevarnost

poškodbe pri udaru električnega toka je večja, če je vaše telo povezano

z zemljo.

c) Ne izpostavljajte električne naprave dežju, vlagi ali mokroti. Električne

naprave se

nikoli ne dotikajte z mokrimi rokami. Električne naprave nikoli ne umivajte

pod tekočo vodo, niti je nikoli ne potopite v vodo.

d) Napajalnega kabla ne uporabljajte za namene, za katere ni bil namen-

jen. Električne naprave nikoli ne nosite in ne vlecite za napajalni kabel.

Vtikača nikoli ne vlecite iz vtičnice za kabel. Preprečite mehanske poškodbe

električnih kablov, povzročene z ostrimi ali vročimi predmeti.

e) El. naprava je bila izdelava izključno za napajanje z izmeničnim el. tokom.

Vedno preverite, če električna napetost odgovarja podatku, navedenemu na

tipski nalepki naprave.

f) Nikoli ne delajte z napravo, ki ima poškodovan el. kabel ali vtikač, ali z

napravo,

ki je padla na tla ali je na kakršen koli način poškodovana.

g) Pri uporabi podaljška vedno preverite, če njegovi tehnični parametri

odgovarjajo podatkom, navedenim na tipski nalepki naprave. V primeru,

da električno napravo uporabljate zunaj, uporabljajte kabel, primeren za

zunanjo uporabo. Pri uporabi kolutnega podaljška, je kabel potrebno razviti,

da ne bi prišlo do pregretja.

h) Če električno napravo uporabljate v vlažnih prostorih ali zunaj, jo je

dovoljeno uporabljati izključno, če je priklopljena na el. krogotok s FID

zaščitnim stikalom ≤30 mA. Uporaba el. krogotoka s FID zaščitnim stikalom

zmanjšuje tveganje poškodbe zaradi udara električne energije.

i) Ročno el. napravo držite izključno za izolirane površine, namenjene opri-

jemu; pri delovanju namreč lahko pride do kontakta rezalnega ali vrtalnega

dela s skritim vodnikom ali napajalnim kablom.

3. Varnost oseb

a) Pri uporabi električne naprave bodite osredotočeni, namenite maksimalno

pozornostdejavnosti, ki jo izvajate. Osredotočite se na delo. Ne uporablja-

jte električne naprave če ste utrujeni, ali če ste pod vplivom drog, alkohola

ali zdravil. Tudi trenutek nepozornosti pri uporabi električnega orodja lahko

privede do resne poškodbe oseb. Pri delu z električnim orodjem ne vozite,

ne pijte in ne kadite.

b) Uporabljajte zaščitne pripomočke. Vedno uporabljajte zaščito za vid. Upo-

rabljajte zaščitna sredstva, ki odgovarjajo tipu dela, ki ga izvajate. Zaščitni

pripomočki, npr. dihalni aparat, zaščitna obutev s zaščito proti drsenju,

naglavno pokrivalo ali zaščita za sluh, ki jih uporabljate v skladu s pogoji

dela, znižujejo možnost poškodb.

c) Izogibajte se nenamernemu vklapljanju naprave. Naprave, ki je

priključena na električno omrežje, ne prenašajte s prstom na stikalu ali na

zaganjaču. Pred priklopom na električno omrežje se prepričajte, da sta sti-

kalo ali zaganjač v položaju ˝izključeno˝. Prenašanje naprave s prstom na

stikalu ali vklapljanje vtikača v vtičnico z vključenim stikalom lahko povzroči

resne poškodbe.

d) Pred vklopom naprave odstranite vse pripomočke na vrtljivih delih nap-

rave. Pripomočki, ki ostanejo pritrjeni na vrtljivi del električne naprave, lahko

povzročijo telesne poškodbe.

e) Ohranjajte stabilno držo in ravnotežje. Delajte samo tam, do koder lahko

varno sežete. Nikoli ne precenjujte lastnih zmožnosti. Električne naprave ne

uporabljajte, če ste utrujeni.

f) Oblecite se delu primerno. Uporabljajte delovno obleko. Ne nosite oblačil

za prosti čas ali nakita. Bodite pozorni na to, da vaši lasje, obleka, rokavica

ali drug del vašega telesa ne pride preblizu vrtljivih ali vročih delov el. na-

prave.

g) Priključite sistem na sesanje prahu. Če ima naprava možnost priključitve

na sistem za lovljenje ali sesanje prahu, ga redno uporabljajte. Uporaba teh

sistemov lahko omeji nevarnosti, ki jih lahko povzroči prah.

h) Obdelovanec čvrsto pričvrstite. Za pričvrstitev kosa, ki ga boste obdelova-

li, uporabite mizarsko spono ali primež.

i) Električne naprave ne uporabljajte, če ste pod vplivom alkohola, drog,

zdravil ali drugih psihotropnih snovi.

j) Ta naprava ni namenjena v uporabo osebam (vključno z otroki) z znižanimi

zičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj

in znanja, razen če so pod nadzorom ali če so dobile navodila glede na upo-

rabo naprave od osebe, ki je odgovorna za njihovo varnost. Otroci morajo biti

pod nadzorom, da se prepričate, da se ne igrajo z napravo.

4. Uporaba električnega orodja in vzdrževanje

a) V primeru kakršnihkoli težav pri delu, pred vsakim čiščenjem ali

vzdrževanjem, pri vsakem premiku ali po končanem delu el. napravo vedno

izklopite iz el. omrežja! Nikoli ne delajte z el. napravo, če je na kakršenkoli

način poškodovana.

b) V primeru, da naprava začne oddajati neobičajen zvok ali vonj, takoj

prenehajte z delom.

c) El. naprave ne preobremenjujte. Električna naprava bo delovala bolje in

bolj varno, če jo boste uporabljali na obratih, za kakršne je bila predvidena.

Uporabljajte brezhibno napravo, ki je namenjeno dani dejavnosti. Brezhibna

naprava bo opravljala delo, za kakršno je bila sestavljena, bolje in bolj varno.

d) Ne uporabljajte električne naprave, ki je ni mogoče varno vklopiti in izk-

lopiti z nadzornim stikalom. Uporaba takšne naprave je nevarna. Stikalo v

okvari mora popraviti pooblaščeni serviser.

e) Napravo izklopite iz vira električne energije preden začnete s prilagajan-

jem, zamenjavo dodatnih delov ali z vzdrževanjem. To opozorilo omejuje

nevarnost naključnega vklopa.

f) Električno napravo, ki je ne uporabljate, očistite in shranite tako, da ne

bo na dosegu otrok in oseb, ki jim dostop ni dovoljen. Električna naprava v

rokah neizkušenih uporabnikov je lahko nevarna. Električno napravo shran-

jujte na suhem in varnem mestu.

g) Električno napravo vzdržujte v dobrem stanju. Redno pregledujte prila-

goditev premičnih delov in njihovo premičnost. Preverjajte, če ni morda

prišlo do poškodbe zaščitnih pokrovov ali drugih delov, ki bi lahko ogrozili

varno delovanje električne naprave. Če je naprava poškodovana, jo pred

naslednjo uporabo oddajte v popravilo. Slabo vzdrževane električne naprave

povzročijo veliko poškodb.

h) Rezalne dele vzdržujte ostre in čiste. Pravilno vzdrževani in naostreni deli

olajšajo delo, omejujejo nevarnost poškodb, delo z njimi pa je lažje kontro-

lirati. Uporaba pripomočkov, ki niso navedeni v navodilih za uporabo, lahko

poškodujejo napravo ali povzročijo telesne poškodbe.

i) Električno napravo, pripomočke, delovne stroje, itd. uporabljajte v skladu

s temi navodili in na način, ki je predpisan za konkretno električno napravo,

in sicer glede na dane delovne pogoje in vrsto izvajanega dela. Uporaba

naprave za namene, ki ne odgovarjajo namenu naprave, lahko privede do

nevarnih situacij.

5. Uporaba baterije

a) Pred vstavljanjem baterije se prepričajte, da je stikalo za izklop v položaju

˝0- izklopljeno˝.

Vstavljanje baterije v napravo v delovanju lahko povzroči nevarne situacije.

b) Za polnjenje baterije uporabljajte izključno polnilnike, ki jih je predpisal

proizvajalec. Uporaba polnilnika za drugi tip baterije lahko baterijo poškoduje

in zaneti požar.

c) Uporabljajte izključno baterije, ki so namenjene določeni napravi. Uporaba

drugih baterij lahko povzroči poškodbe ali zaneti požar.

d) Če baterija ni v uporabi, jo shranite ločeno od kovinskih predmetov kot

so npr. spone, ključi, vijaki in drugi drobni kovinski predmeti, ki bi lahko

povzročili prevod enega kontakta baterije z drugim. Kratek stik v bateriji

lahko povzroči telesne poškodbe, opekline ali zaneti požar.

e) Z baterijo ravnajte varčno, v nasprotnem primeru lahko iz baterije izteče

kemična snov. Izogibajte se kontaktu s to snovjo, če pa kljub temu pride do

kontakta, si poškodovano mesto dobro operite pod tekočo vodo. Če pride

kemična snov v oči, takoj poiščite zdravniško pomoč. Kemična snov iz bat-

erije lahko povzroči resne poškodbe.

6. Servis

a) Delov naprave ne menjajte, popravil ne izvajajte sami, niti na kakršenkoli

način ne posegajte v napravo. Popravilo naprave zaupajte pooblaščenim

osebam.

b) Popravilo ali sprememba izdelka brez pooblastila našega podjetja ni do-

voljeno (lahko povzroči telesno poškodbo ali materialno škodo uporabniku).

c) Električno napravo vedno predajte v popravilo na pooblaščeni servis.

Uporabljajte izključno originalne ali priporočene nadomestne dele. S tem

zagotovite varnost tako sebi kot tudi vaši napravi.



Ta varnostna navodila natančno preberete, pomnenje in ohraniti

OPOZORILO: Pri uporabi električnih strojev in električnih naprav je zaradi zaščite pred poškodbami z električnim tokom, poškodbami oseb in nevarnostjo nastanka

požara obvezno potrebno upoštevati ta varnostna navodila. Z izrazom ˝električna naprava˝ so v vseh spodaj navedenih navodilih mišljene tako električne naprave, ki

se napajajo iz omrežja (preko napajalnega kabla) kot tudi naprave, ki se napajajo preko baterij (brez napajalnega kabla).

Shranite vsa opozorila in navodila za naslednjo uporabo.

DODATNA VARNOSTNA NAVODILA

Pred uporabo preberite ta varnostna navodila in jih

hranite na varnem.

! - Ta simbol označuje nevarnost poškodb ali poškodb

naprave.

Nosite zaščitna očala, zaščito za sluh, zaščitno

masko in rokavice.

• Pri delu v prašnem okolju zagotovite brezplačne

prezračevalne odprtine. Pred čiščenjem izključite

napajalnik

naprave.

• Pozor, nevarnost poškodb! Brusilno kolo še nekaj

časa deluje po izklopu stroja.

• Nikoli ne pokrivajte opozorilnih nalepk na električni

opremi.

• Električno opremo namestite na trdno, ravno in

vodoravno površino. Če električna oprema

zdrsa ali zibanja orodja ni mogoče voditi enakomerno

ali varno.

• Orodje približajte obdelovancu šele, ko je vklopljen.

V nasprotnem primeru obstaja nevarnost, da se

orodje zatakne v obdelovancu

in potegne obdelovanec s seboj. To lahko privede do

poškodb.

Če se orodje zaklene, električno orodje takoj izklopite.

• Pred začetkom del nastavite pravilno hitrost.

• Brusnega kolesa se ne dotikajte, še preden se

ohladi, preden končate delo. Orodje ne

delo se močno segreje.

• Neuporabljeno električno orodje shranite na varno.

• Orodja nikoli ne puščajte, dokler se popolnoma ne

ustavi. Zložljivo orodje lahko povzroči poškodbe.

• Nikoli ne uporabljajte električnega orodja

če je kabel poškodovan.

• Naprave ne uporabljajte v neobičajnem položaju

telesa. Vedno vzdržujte varno držo in vzdržujte

vedno ravnotežje.

• Voda mora biti na varni razdalji izven dosega

električnih delov orodja in ljudi na delovnem območju.

• Pozor! Med vožnjo nikoli ne odstrani drobnih

ostružkov, drobcev ali zataknjenih lesenih delov

brusno kolo. Napravo izklopite pri odpravljanju težav

ali zagozditvi kosov lesa.

Pazi:

Poškodba pljuč, če ne nosite ustrezne zaščite dihal.

Poškodbe sluha, če ne nosite ustrezne zaščite za

sluh.

Osebne poškodbe, če se dotaknete abrazivnih orodij

nepokrita mesta; izmet delov iz obdelovancev ali

poškodovanih brusnih plošč.

Škoda za zdravje zaradi vibracij z roko v roki, če nap-

ravo uporabljate dlje časa ali če ni pravilno vodena in

vzdrževana.

To električno orodje med delovanjem ustvarja

elektromagnetno polje. To polje lahko v določenih

okoliščinah omeji aktivne ali pasivne medicinske

vsadke.

Da bi zmanjšali tveganje za resne ali smrtne

poškodbe, priporočamo ljudem z medicinskimi vsadki

Pred uporabo stroja se posvetujte s svojim

zdravnikom in proizvajalcem.

Pred prvo operacijo izvedite preskus vsaj ene minute

brez obremenitve in pri največji hitrosti. Ne stojte na

nevarnem območju.

- Uporabljajte zaščitno opremo proti hrupu, prahu in

vibracijam !!!

PRIHRANITE TA VARNOSTNA NAVODILA !!!

OPIS (A)

Krožni brus je primeren za brušenje trdega in me-

hkega lesa.

1 Brusno kolo

2 Krmilnik hitrosti

3 Stikalo za vklop / izklop

4 Pritrditev za vijačno objemko

5 Vtič

6 Kotna lestvica

7 Kotni vijak

8 Pralni stroj

9 Vijak za pritrditev na brusilno mizo

10 Držalo za brusilno mizo

11 Brusilna miza

12 Utor za kotno zaporo

13 Kotna postaja

14 Kotni adapter za zunanje odsesavanje prahu

15 Adapter za zunanje odsesavanje prahu

16 Vijačna objemka

17 Šesterokotni ključ

18 Brusni papir

19 Kotne tirnice

20 Kotni vijak

Piktogrami

Piktogrami na embalaži izdelka:

a) Vrednosti napajanja

b) Poraba energije

c) Prosti tek

d) Premer brusnega koluta

e) Kot mize

UPORABA IN DELOVANJE

Orodja ASIST so namenjena samo domači ali hobi

uporabi.

Proizvajalec in uvoznik ne priporočata uporabe tega

orodja v ekstremnih pogojih in pod velikimi obremen-

itvami.

Vse dodatne zahteve morajo biti predmet dogovora

med proizvajalcem in kupcem.

Pritrditev

Brusilni disk pritrdite vodoravno ali navpično na

delovno ploščo ali mizo.

Priložena vijačna objemka (16) se mora zaskočiti v

eno od vdolbin (4).

Montaža / demontaža

Demontaža brusne mize:

S priloženim ključem (17) odvijte vijak (9)

pod brusilno mizo (11). Odstranite vijak (9) in

podložko (8) in snemite nosilec brusnega kolesa (10)

iz naprave.

Sestav brusne mize:

Če želite namestiti brusilno mizo (11), potisnite nosi-

lec brusne mize (10) nazaj na napravo, privijte vijak

(9) s podložko (8) in privijte. Prepričajte se, da so

izbokline v pravilnem položaju, sicer vijaka (9) ne bo

mogoče priviti.

Zamenjava brusnega papirja

Pozor, nevarnost poškodb!

Napravo izključite iz napajanja, da preprečite ne-

namerno vklop.

Za lažjo zamenjavo najprej odstranite brusilno mizo

(11) in držalo (10)

Sestav brusnega papirja:

Brusni list (18) enakomerno pritisnite na brusilni disk

(1).

Demontaža brusnega lista:

Odstranite brusilni list (18) z brusilnega kolesa (1).

Testni zagon:

Po vsaki menjavi brusnega papirja vsaj eno minuto

brez obremenitve in pri največji hitrosti izvedite

preskus brez obremenitve. Ne stojte na nevarnem

območju.

Nastavitev kota brusne mize

Kot brusne mize (11) lahko brezstopenjsko nastavite

med -10 ° in + 50 °.

Odvijte vijake (7). Z lestvico matic in kotov (6)

nastavite želeni kot.

Ponovno privijte vijake.

Uporaba kotnega omejevalnika

Odvijte kotne zaporne vijake (20). Kotne tirnice (19)

potisnite v želeni položaj v utoru (12) na brusilni

mizi (11). Z lestvico nastavite zahtevani kot za

označevanje na tirnici (19). Varnostni kot (13) pritrdite

z zategnitvijo vijaka (20).

Priključek za odsesavanje prahu

Vstavite kotni adapter (14) v luknjo na napravi.

Prepričajte se, da izboklina kotnega adapterja (14)

zdrsne v utor v luknji na napravi.

Zavrtite kotni adapter (14) v navpični ali vodoravni

položaj okoli kotnega adapterja (14), da ga zaščitite

pred padcem.

Odstranjevanje prahu:

Obrnite in nežno povlecite kotni adapter (14) in ga

odstranite. Med namestitvijo lahko adapter odstranite

puščico na kotnem adapterju (14) in oznako na pok-

rovu naprave. Z napravo je priložen dodaten adapter

(15) z večjim premerom, ki ga je mogoče po želji

namestiti na kotni adapter (14). Uporabite lahko kotni

adapter Lahko pa tudi neposredno priključite sesalno

cev sesalnika.

Vklop in izklop

Napravo priključite na električno omrežje. S

krmilnikom hitrosti (2) izberite želeno hitrost.

Obrnite stikalo v položaj “I” (3). Naprava se zažene.

Obrnite stikalo v položaj “O” (3). Naprava se izklopi.

Nato odklopite napajalni kabel (5).

Po vklopu počakajte, da naprava doseže največjo

hitrost. Šele nato začnite z mletjem.

Brušenje

Puščica nad brusilnim kolesom označuje smer vrtenja

brusilnega stroja. Hitrost brušenja lahko regulirate s

pomočjo regulatorja hitrosti (2), vklopite brusilnik.

Pustite, da brusilnik doseže polno hitrost in eno

minuto deluje brez obremenitve.

Medtem ko obdelovanec trdno držite, držite površino

za zmeljemo ob brusilni list.

Opomba: Brusilni disk enakomerno premikajte nap-

rej in nazaj, da zagotovite enakomerno obrabo in

podaljšate življenjsko dobo brusnega papirja.

Nasveti za mletje

Nikoli ne uporabljajte sile na brusilniku. Teža brusilke

doda zadosten pritisk. Prevelik pritisk upočasni mo-

tor, hitro izrabi brusni papir in znatno zmanjša hitrost

brusilke. To upočasni hitrost brušenja in ustvari

površino nižje kakovosti.

Pogosto preverjajte obdelovanec. Mlinček lahko hitro

odstrani material, zlasti z grobim papirjem.

Ne meljite na enem mestu predolgo. Hitro delovanje

brusilnika lahko odstrani preveč materiala in ustvari

neenakomerno površino.



Pred kakršno koli namestitvijo, prilagajanjem, pop-

ravilom ali vzdrževanjem izključite napajalni kabel iz

vtičnice. S stroja redno odstranjujte prah in umazanijo

s čopičem ali vlažno krpo.

Naprava v celotni življenjski dobi ne potrebuje

mazanja.

Vedno shranjujte na suhem, izven dosega otrok.

Vedno imejte odprte odprtine za motor.

Redno preverjajte, ali so vsi pritrdilni vijaki in vijaki

dobro priviti. Med delom lahko sčasoma postanejo

dovoljeni.

Po vsaki uporabi pravilno očistite napravo. Odprtine

in površino enote očistite z mehko krtačo ali krpo. S

krtačo odstranite ostružke, prah in umazanijo.

Zamenjavo napajalnega kabla ali druga popravila

lahko izvaja samo pooblaščeni servisni center.



Napajanje: 230V / 50Hz

Poraba energije: 140W

Hitrost prostega teka: 800-4000min-1

Kot brusne mize: -10 ° do + 50 °

Brusno kolo: Ø 125 mm

Brusilna plošča z Velcro pritrditvijo

Brezstopenjsko nastavljiv kot brusne mize

Stikalo s pokrovom za prah

Dodatki:

Set brusnih papirjev z Velcro pritrditvijo 6 kosov

(vsaka velikost zrn 2 kos 80/150/240)

1 vijačna spona

1 kos adapterja za odsesavanje prahu

1 šestnajstiški ključ

Raven zvočnega tlaka merjenega po EN 60745:

LpA (zvočni tlak) 64,8 dB (A) KpA=3

LWA (glasnost) 77,8 dB (A) KwA=3

Poskrbie za ustrezno zaščito sluha!

Uporabljajte zaščito sluha, vedno ko zvočni tlak

presega raven 80 dB (A).

Tehtana dejanska vrednost pospeška, glede na EN

60745: >2,50 m/s2 K=1,5

Opozorilo: Vrednosti vibracij tekom dejanske upor-

abe ročnih električnih naprav se lahko razlikujejo od

deklarirane vrednosti, odvisno od tega, kako se nap-

rava uporablja in soodvisno od naslednjih dejavnikov:

načina uporabe el. naprave in vrste rezanega ali vr-

tanega materiala, stanja naprave in postopkov njen-

ega vzdrževanja, pravilnosti izbire uporabe dodatkov

in zagotavljana njihove ostrine in dobrega stanja, trd-

nosti pritrditve ročaja, uporabe anti-vibracijskih nap-

rav, primernosti el. orodja za namene, za katere je bilo

izdelano in upoštevanja delovnih procesov v skladu z

navodili proizvajalca.

V primeru, da se to orodje uporablja nepravilno, lahko

povzroči sindrom tresenja rok-ramen.

Opozorilo: Za natančno določitev je potrebno

upoštevati raven tresljajev v konkretnih pogojih

uporabe v vseh načinih delovanja, kot je čas, kadar je

ročno orodje, poleg obratovalnega časa izklopljeno ali

je v teku mirovanja in takrat, kadar ne dela. To lahko

znatno zmanjša nivo izpostavljenosti v celotnem ciklu

delovanja. Minimalizirajte tveganje povzročanja tres-

ljajev, uporabljajte ostra dleta, vrtalnike in nože.

Orodje vzdržujte v skladu s temi navodili in zagotovite

njegovo temeljito mazanje.

Pri redni uporabi naprave investirajte v opremo proti

vibracijam.

Orodja ne uporabljajte pri temperaturah nižjih od 10

° C.

Svoje delo, z el. orodji, ki proizvajajo visoke tresljaje,

načrtujte tako, da delo razdelite na več dni.

     

-



Elektronskega orodjane odlagajte skupaj z

gospodinjskimi odpadki!

Skladno z evropsko uredbo WEEE (2012/19/EU) o

starih električnih in elektronskih napravah in v skladu

z njeno uporabo v nacionalni zakonodaji, mora biti

elektronsko orodje, ki ni več v uporabi, vrnjeno na

kraj nakupa ali na zbirno mesto, kije namenjeno za

zbiranje in uničevanje elektronskih naprava. Na ta

način se elektronske naprave zbirajo, razstavijo in

reciklirajo na okolju prijazen način.



V priloženem materialu boste našli specikacijo

garancijskih pogojev.



Datum proizvodnje je vključen v serijsko številko na

etiketi izdelka.

Serijska številka ima format ORD-YY-MM-SERI, kjer

je ORD številka naročila, YY je leto izdelave, MM je

mesec proizvodnje, SERI je serijska številka izdelka.

Table of contents

Languages:

Other Asist Sander manuals

Asist

Asist AE3S80 User manual

Asist

Asist AE3VK20DN User manual

Asist

Asist AE3B60DN User manual

Popular Sander manuals by other brands

WiTbelt

WiTbelt K200 quick start guide

Parkside

Parkside 365102 2101 Translation of the original instructions

Truper

Truper LIBA-3X21A2 manual

Festool

Festool ETS 150/3 EQ Original operating manual

Parkside

Parkside PDEXS 125 A1 Translation of the original instructions

Black & Decker

Black & Decker KA900E-XE Original instructions

XTline

XTline XT102740 user manual

Sioux Tools

Sioux Tools SAP10A Instructions-parts list

DeWalt

DeWalt DWE7800 instruction manual

Skil

Skil 7610 instructions

E.H. Wachs

E.H. Wachs EP 424 user manual

Rupes

Rupes LHR 15III instruction manual

MIRKA

MIRKA AOS Series manual

Multi-Mover

Multi-Mover S15 User manual and parts list

MIRKA

MIRKA ROP2-312NV operating instructions

Black & Decker

Black & Decker 7410 manual

Workzone

Workzone WDS-130 Original manual

Ingersoll-Rand

Ingersoll-Rand 319A Product information

Asist AE3KT14 User manual

Popular Sander manuals by other brands
