Asus T3-M2NC51PV - T Series - 0 MB RAM User manual

English
®
T3-M2NC51PV
Barebone System
Quick Installation Guide
Copyright © 2006 ASUSTeK COMPUTER INC. All Rights Reserved.

ii
English
System package contents
Check your T3-M2NC51PV system package for the following items. Contact
your retailer immediately if any of the items is damaged or missing.
Features
Front panel (external)
Item description
1. ASUS T3-M2NC51PV barebone system with
• ASUS motherboard • 6 x USB 2.0 ports
• 250 W PFC power supply unit • 2 x IEEE 1394a ports
• Gigabit LAN port • S/PDIF module
• CPU fan and heatsink assembly • 7-in-1 storage card reader
• 1 x 5.25” drive bays • 2 x 3.5” hard disk drive bay
• LED panel
2. Cables
• AC power cable
• IDE cable
• Serial ATA cable
• Serial ATA power cable
3. Support CD
4. User guide
5. Optional items
• Optical drive (CD-ROM/CD-RW/DVD-ROM/DVD-RW)
Drive door
Power button
HDD LED

iii
English

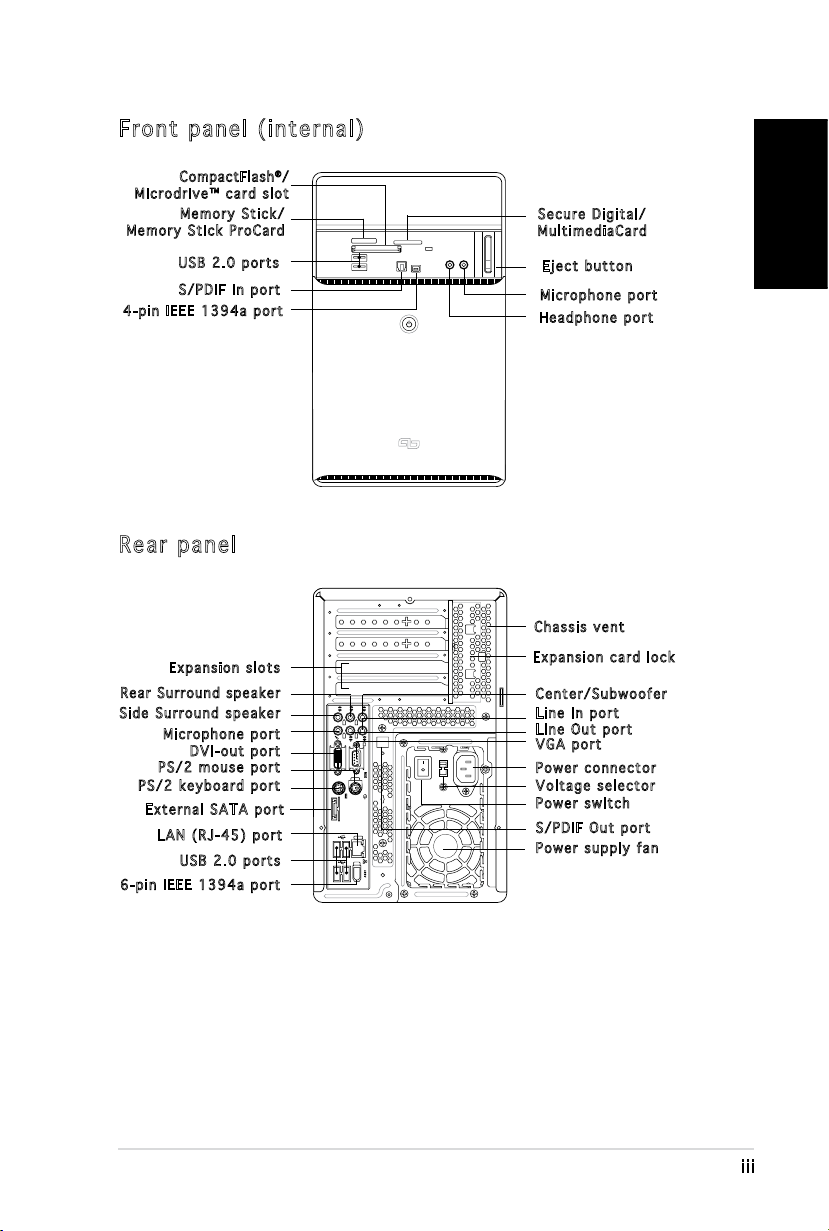

Front panel (internal)
USB 2.0 ports
Rear panel
Chassis vent
Power supply fan
Voltage selector
Power connector
Expansion card lock
Eject button
Microphone port
Headphone port
Secure Digital/
MultimediaCard
Memory Stick/
Memory Stick ProCard
CompactFlash®/
Microdrive™ card slot
S/PDIF In port
4-pin IEEE 1394a port
USB 2.0 ports
6-pin IEEE 1394a port
LAN (RJ-45) port
Power switch
External SATA port
PS/2 keyboard port
VGA port
PS/2 mouse port
Rear Surround speaker
Side Surround speaker
Microphone port
DVI-out port
Line Out port
Line In port
Center/Subwoofer
Expansion slots
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
S/PDIF Out port

iv
English
Installation
IMPORTANT! Refer to the system user guide for installation details and
other system information.

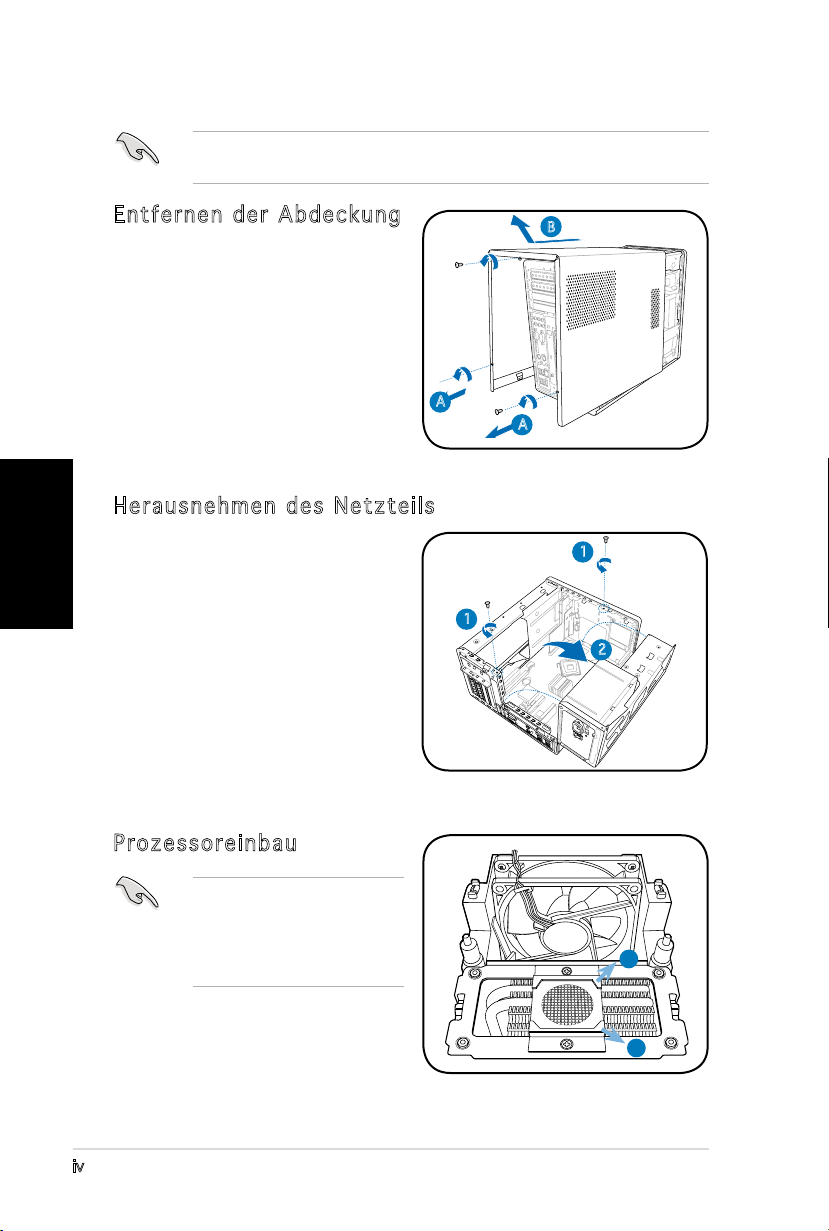

Removing the cover
1. Locate and remove three
cover screws.
A
A
B
2. Pull the cover toward the rear
panel (A), then lift (B).
Lifting the power supply unit
1. Locate and remove two
screws.
2. Lift the PSU in the direction of
the arrow to a 90º angle. 1
1
2
Installing the CPU
IMPORTANT! Before
installing the CPU, remove
the two rubbers (A and B)
attached to the bottom of
the cooler / fan.
A
B

v
English
WARNING! DO NOT eat the
Thermal Interface Material.
If it gets into your eyes or
touches your skin, make sure
to wash it off immediately,
and seek professional medical
help.
Installing the CPU fan and heatsink assembly
Make sure to turn off your computer and unplug the cable from the
power source before installing the CPU fan and heatsink assembly.
1
2
2
2
2
Socket lever
Gold triangle
Small triangle
1. Position the CPU fan
and heatsink assembly
on top of the installed
CPU.
2. Drive in four screws
into the CPU fan screw
holes.
3. Connect the CPU fan
cable to the connector
on the motherboard.

vi
English
Installing memory module(s)
1. Press the
retaining clips of
the DIMM socket
outward.
2. Align a DIMM on
the socket.
3. Insert the DIMM
rmly to the
socket until the
retaining clips snap
back in place.
CAUTION! A DDR DIMM is keyed with a notch so that it ts in only one
direction. Do not force a DIMM into a socket to avoid damaging the DIMM!
Installing expansion cards
1. Locate and remove one metal bracket lock screw.
2. Remove the metal bracket lock.
3. Align the card connector with the slot, then press rmly.
4. Secure the card with one screw.
5. Replace the metal braket lock, then secure it with one screw.
1
2
3
4
5
5

vii
English
Installing a SATA hard disk drive
1. Connect the SATA power
cable to the plug of the power
supply unit.
2. Connect the SATA signal cable
and the power plugs to the
connectors at the back of the
drive.
3. Locate the HDD tray.
4. Insert a hard disk drive (with
the HDD PCB facing the top of
the chassis) to the tray, then
secure it with four screws.
5. Connect the SATA signal cable
to the SATA connector on the
motherboard, and tighten all the
cables with the plastic coils.
Installing an optical drive
1. Place the chassis upright.
2. Insert the optical drive to the
upper 5.25 in drive bay, then
carefully push the drive until
its screw holes align with the
holes on the bay.
2
3 3
3. Secure the optical drive with
four screws on both sides of
the bay.
4. Connect the IDE and the power
plugs to the connectors at the
back of the drive.
2
1
2
4
4
4
4
4

viii
English
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
Replacing the cover
1. Fit the cover tabs with the
chassis rail and the front panel
tabs (A), then lower the rear
edge of the cover as shown
(B).
2. Secure the cover with three
screws.
Selecting the voltage
The PSU has a 115 V/230 V voltage selector
switch located beside the power connector. Use
this switch to select the appropriate system
input voltage according to the voltage supply in
your area.
NOTE. The voltage selector is set to
230 V by default.
If the voltage supply in your area is 100-127 V,
set the switch to 115 V. If the voltage supply in
your area is 200-240 V, set the switch to 230 V.
WARNING! Setting the switch to 115 V in a 230 V environment will
seriously damage the system!
AA
B
B

Français
®
T3-M2NC51PV
ASUS PC (Système barebone)
Guide d’installation rapide
Copyright © 2006 ASUSTeK COMPUTER INC. Tous droits réservés.

ii
Français
Contenu du carton
Vériez que les éléments suivants accompagnent bien votre T3-M2NC51PV.
Contactez votre revendeur immédiatement si l’un d’entre eux était
manquant ou endommagé.
Caractéristiques
Façade (externe)
Description des éléments
1. Système barebone ASUS T3-M2NC51PV avec
• Carte mère ASUS • 6 x ports USB 2.0
• Alimentation 250 W PFC • 2 x ports IEEE 1394a
• Port Gigabit LAN • Module S/PDIF
• Assemblage dissipateur/ventilateur pour CPU • Lecteur de cartes 7-en-1
• 1 x baie 5.25” • 2 x baies pour disque dur 3.5”
• Panneau de LED
2. Câbles
• Câble d’alimentation
• Câble IDE
• Câble Serial ATA
• Câble d’alimentation Serial ATA
3. CD de support
4. Manuel
5. Eléments optionnels
• Lecteur optique (CD-ROM/CD-RW/DVD-ROM/DVD-RW)
Trappe du lecteur
Bouton d’alimentation
LED du disque dur

iii
Français
Façade (interne)
Ports USB 2.0
Port Casque
Port Microphone
Port IEEE 1394a 4 broches
Arrière
Port souris PS/2
Port clavier PS/2
Port VGA
Port Line Out
Port Line In
Port Microphone
Ports USB 2.0
Port LAN (RJ-45)
Sélecteur de tensions
Connecteur d’alimentaiton
Verrou des cartes d’extension
CompactFlash®/
Microdrive™ card slot
Slot pour cartes
MemoryStick®/
MemoryStick Pro™
Slot Secure Digital™/
MultimediaCard
Port S/PDIF In
Bouton d’éjection
Slots d’extension
Port Rear Speaker Out
Port Side Speaker Out
Port SATA externe
Port IEEE 1394a 6 broches
Aération du châssis
S/PDIF OUT
Interrupteur d’alimentation
Haut-parleurs Center/Subwoofer
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
Port DVI Out
Ventilateur du bloc
d’alimentation

iv
Français
Installation
IMPORTANT ! Reportez-vous au manuel pour plus de détails d’installation
et autres informations système.
Ouvrir le châssis
1. Localisez et dévissez les trois
vis de châssis.
2. Tirez vers l’arrière (A), puis
levez (B).
Installer le CPU
IMPORTANT ! Avant
d’installer le CPU, retirez
les deux protections en
caoutchouc(A and B) situées
au dessous du refroidisseur/
ventilateur.
Soulever le bloc d’alimentation
1. Localisez et retirez les deux vis
du bloc d’alimentation.
2. Soulevez l’unité d’alimentation
dans la direction de la èche
dans un angle de 90º.
A
A
B
1
1
2
A
B

v
Français
Installer le système de refroidissement du CPU
1. Positionnez l’ensemble
dissipateur/ventilateur sur
le CPU installé.
2. Vissez quatre vis dans les
pas de vis du ventilateur.
3. Connectez le câble du
ventilateur au connecteur
de la carte mère.
Assurez-vous d’éteindre l’ordinateur et de débrancher le câble
d’alimentation avant d’installer l’ensemble dissipateur/ventilateur.
ATTENTION ! NE MANGEZ
PAS la pâte thermique.
Si vous vous en mettez
dans les yeux ou sur votre
peau, lavez-la à grande eau
immédiatement et allez voir
un médecin.
Levier
Triangle doré
Petit triangle
1
2
2
2
2

vi
Français
Installer des modules de mémoire
1. Pressez les clips
de rétention des
sockets DIMM vers
l’extérieur.
2. Alignez un module
sur le socket.
3. Insérez le module
DIMM dans le
socket jusqu’à
ce que lec clips
reviennent en
place.
ATTENTION ! Un module DIMM DDR est verrouillé par une encoche
de sorte qu’il ne puisse entrer que dans un seul sens. Ne forcez pas
inutilement sur un module pour ne pas l’endommager.
Installer les cartes d’extension
1. Repérez et retirez une des vis de blocage de l’attache métallique.
2. Retirez la sécurité de l’attache métallique.
3. Alignez le connecteur de la carte sur le slot, puis insérez-le
fermement.
4. Fixez la carte à l’aide d’une vis.
5. Repositionnez la sécurité, puis xez-la à l’aide d’une vis.
1
2
3
4
5
5

vii
Français
Installer un disque dur SATA
1. Connectez le câble
d’alimentation SATA à la prise
du bloc d’alimentation.
2. Connectez le câble SATA ainsi
que les prises d’alimentation
aux connecteurs situés à
l’arrière du disque.
3. Repérez la baie pour disque dur.
4. Insérez un disque dur (les circuits
imprimés orientés vers le haut du
châssis) dans la baie, puis xez-
le à l’aide de quatre vis.
5. Reliez le câble SATA au
connecteur SATA de la carte
mère. Regroupez les câbles à
l’aide des anneaux en plastique.
Installer un lecteur optique
1. Mettez le châssis en position
verticale.
2. Insérez le lecteur optique
dans la baie 5.25” supérieure,
puis faites le coulisser avec
précaution, jusqu’à ce que ses
pas de vis s’alignent avec ceux
de la baie.
3. Fixez-le de part et d’autre de
la baie à l’aide de quatre vis.
4. Connectez les câbles IDE, et
d’alimentation aux connecteurs
situés à l’arrière du lecteur.
2
2
3 3
2
1
4
4
4
4
4

viii
Français
Refermer le châssis
1. Alignez les onglets du capot
avec le rail du châssis et les
onglets de la façade (A), puis
baissez le bord arrière comme
indiqué (B).
2. Fixez le capot avec trois vis.
Choisir le voltage
L’alimentation est équipée d’un sélecteur de
tension 115 V/230 V situé près du connecteur
d’alimentation. Utilisez cet interrupteur pour
choisir la tension d’entrée appropriée à votre
région.
NOTE. le sélecteur de tension est placé
sur 230 V par défaut.
Si la tension dans votre région est de 100-127
V, passez l’interrupteur sur 115 V. Si la tension
dans votre région est de 200-240 V, passez
l’interrupteur sur 230 V.
ATTENTION ! Paser l’interrupteur sur 115 V dans une région à 230 V
endommagera gravement le système !
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
AA
B
B

Deutsch
®
T3-M2NC51PV
ASUS PC (Desktop Barebone)
Schnellinstallationsanleitung
Copyright © 2006 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

ii
Deutsch
Systempaketinhalt
Die folgenden Artikel gehören zum Lieferumfang des T3-M2NC51PV-
Systems. Wenden Sie sich bitte an Ihren Händler, wenn irgendein Artikel
beschädigt ist oder fehlt.
Komponenten
Fronttafel (extern)
Artikelbeschreibung
1. ASUS T3-M2NC51PV Barebone-System mit
• ASUS-Motherboard • 6 x USB 2.0-Anschlüsse
• 250 W PFC Netzteil • 2 x IEEE 1394a-Anschlüsse
• Gigabit LAN-Anschluss • S/PDIF-Modul
• CPU-Lüfter-Kühlkörper-Einheit • 7-in-1 Speicherkartenleser
• 1 x 5,25” Laufwerkfächer • 2 x 3,5” Festplattenfach
• LED-Tafel
2. Kabel
• Netzkabel
• IDE-Kabel
• Serial ATA-Kabel
• Serial ATA-Stromkabel
3. Support-CD
4. Benutzerhandbuch
5. Optionale Artikel
• Optisches Laufwerk (CD-ROM/CD-RW/DVD-ROM/DVD-RW)
Tür des Laufwerks
Stromschalter
HDD-LED

iii
Deutsch

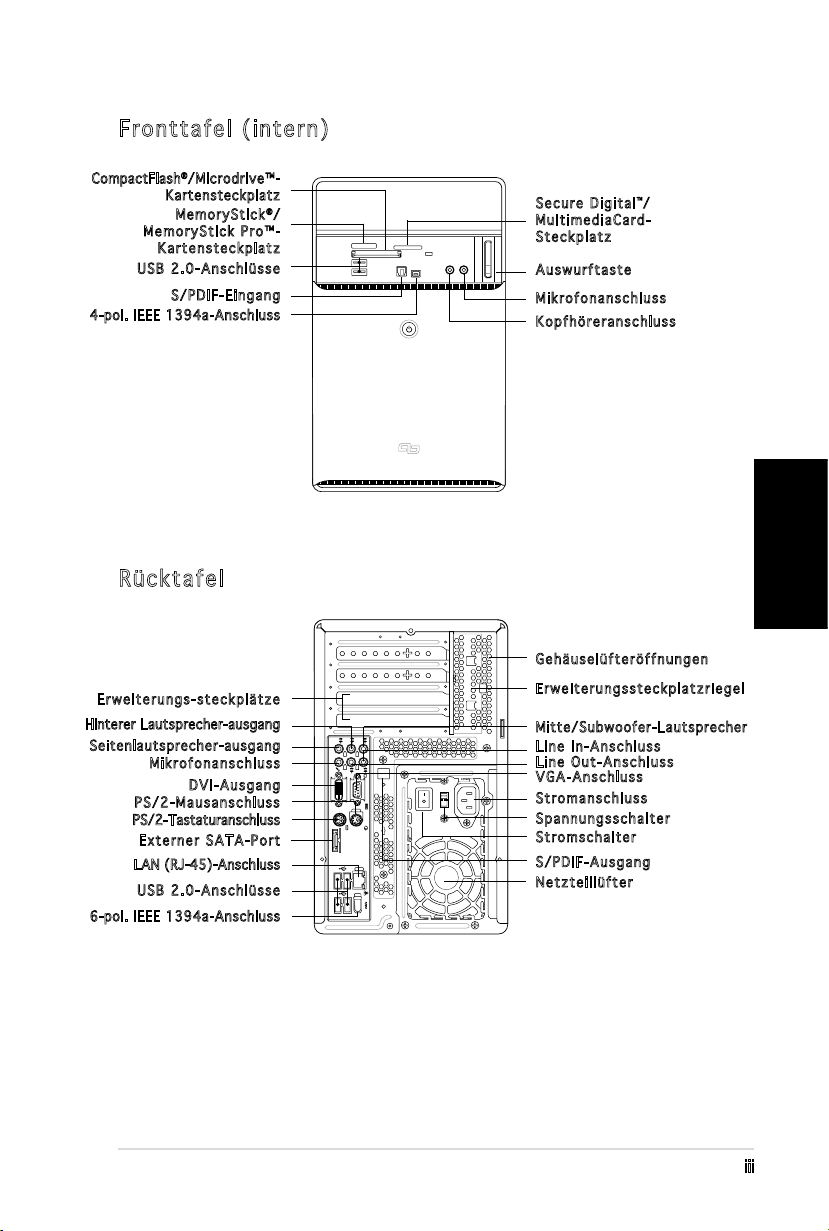

Fronttafel (intern)
USB 2.0-Anschlüsse
Kopfhöreranschluss
Mikrofonanschluss
4-pol. IEEE 1394a-Anschluss
6-pol. IEEE 1394a-Anschluss
Rücktafel
PS/2-Mausanschluss
PS/2-Tastaturanschluss
VGA-Anschluss
Line Out-Anschluss
Line In-Anschluss
Mikrofonanschluss
USB 2.0-Anschlüsse
LAN (RJ-45)-Anschluss
Spannungsschalter
Stromanschluss
Erweiterungssteckplatzriegel
Auswurftaste
CompactFlash®/Microdrive™-
Kartensteckplatz
MemoryStick®/
MemoryStick Pro™-
Kartensteckplatz
Secure Digital™/
MultimediaCard-
Steckplatz
S/PDIF-Eingang
Hinterer Lautsprecher-ausgang
Seitenlautsprecher-ausgang
Erweiterungs-steckplätze
Externer SATA-Port
Gehäuselüfteröffnungen
S/PDIF-Ausgang
Stromschalter
Mitte/Subwoofer-Lautsprecher
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
DVI-Ausgang
Netzteillüfter

iv
Deutsch
Installation
WICHTIG! Sehen Sie bitte im Systembenutzerhandbuch für
Installationsdetails und sonstige Informationen nach.
Entfernen der Abdeckung
1. Suchen und entfernen Sie die
drei Abdeckungsschrauben.
2. Ziehen Sie die Abdeckung in
Richtung der Rücktafel (A) und
heben sie dann hoch (B).
Prozessoreinbau
WICHTIG! Entfernen Sie vor
dem Prozessoreinbau die
zwei Gummistützen (A und
B) an der Unterseite des
Kühlkörpers/Lüfters.
Herausnehmen des Netzteils
1. Suchen und entfernen Sie die
zwei Schrauben des Netzteils.
2. Heben Sie die PSU in
Pfeilrichtung um 90º an.
A
A
B
1
1
2
A
B
