Asus M2N-CM DVI User manual

Quick Start Guide
First Edition V1 Published February 2008
Copyright © 2008 ASUSTeK COMPUTER INC. All Rights Reserved.
15G0639911K0
Français
Deutsch
Italiano
Español
Русский
Português
Polski
Česky
Magyar
Български
Română
Srpski
U3666
M2N-CM DVI

2ASUS M2N-CM DVI
Français

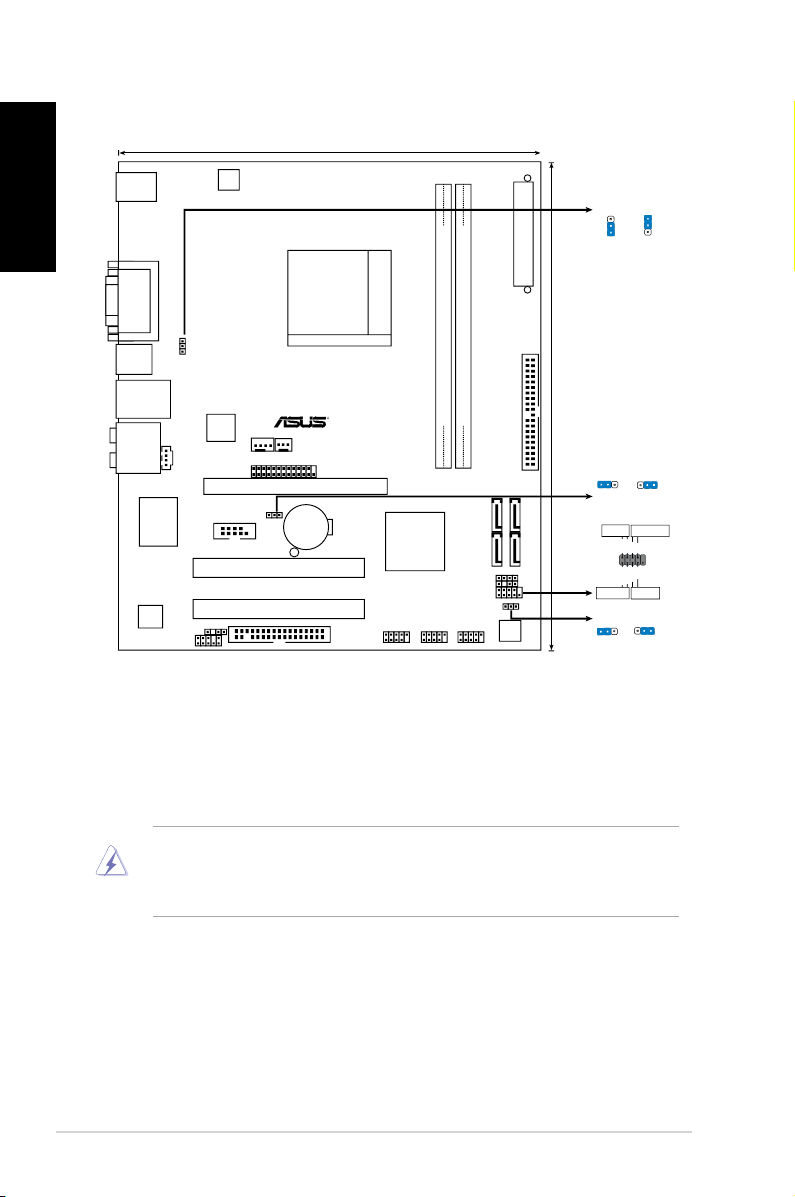

1. Schéma de la Carte Mère
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support AM2+/AM2 de 940-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.
AVERTISSEMENT !
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le
processeur sur son support pour éviter de tordre les broches et d’endommager
ainsi le processeur!
21.1cm (8.3in)
EATXPWR
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
S
ocke
t
AM2
Socket AM2+/AM2
SATA2 SATA4
SATA1 SATA3
USB56 USB78 USB910
F_PANEL
M2N-CM DVI
24.4cm (9.6in )
CHA_FAN
LPT
USBPW5-10
CLRTC
PS2_USBPW1-4
CHASSIS
SPEAKER
NVIDIA
MCP68S
PCI2
PCI1
PCIEX16
FLOPPY
AAFP
SPDIF_OUT
VT1708B/S
8Mb
BIOS
Super I/O CR2032 3V
Lithium Cell
CMOS Power
R
CD
SB_PWR
COM1
CPU_FAN
PS/2KBMS
T: Mouse
B: Keyboard
VGA_DVI
USB34
LAN1_USB12
AUDIO
Atheros
F1
ATX12V
PRI_IDE
3
2
2
1
USBPW5-10
(Default)
+5V
+5VSB
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
CLRTC
Normal Clear RTC
(Default)
2 3
1 2
F_PANEL
PLED- PWR PLED+
Ground
GNDReset
IDELED+
IDELED-
+HDLED RESET
PLED PWR BTN

ASUS M2N-CM DVI 3
Français
3. Placez le CPU sur le socket en vous assurant que la marque en forme de triangle
doré soit bien placée en bas à gauche du socket.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère
correctement.
5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser
le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est
en place.
3. MémoireSystème
Vous pouvez installer des modules DIMM DDR2 ECC/non ECC non tamponnés de
256 Mo, 512 Mo, 1 Go et 2 Go dans les socles DIMM en utilisant les congurations
de mémoire données dans cette section.
Configurations Mémoire Recommandées
Emplacements
Mode DIMM_A1 DIMM_B1
Single canal – Occupé
Occupé –
Double canal Occupé Occupé
• Vous pouvez installer des modules mémoire de tailles variables dans les
canaux mémoire A et B. Le système mappe automatiquement la mémoire
totale du canal de la plus petite taille pour une conguration double canal.
Tout excès de mémoire du canal de plus grande taille est alors mappé pour
un fonctionnement en canal unique.
• Installez toujours des DIMM dotés de la même valeur CAS latency. Pour une
compatibilité optimale, il est recommandé d’acheter des modules mémoire
de même marque.
• Lors de l’installation de deux modules mémoired’2 Go, le système peut détecter
moins de 3 Go de modules mémoire en raison de l’allocation d’espace pour
d’autres fonctions critiques du système. Cette limitation ne concerne que les
systèmes utilisant Windows XP 32-bits puisque cette OS ne supporte pas le
mode PAE (Physical Address Extension).
• Il est recommandé d’installer moins de 3Go de mémoire système lors de
l’utilisation d’un système d’exploitation Windows XP 32 bits.

4ASUS M2N-CM DVI
Français
4. Informations du BIOS
La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre à jour les
informations du BIOS ou congurer ses paramètres en utilisant l’utilitaire de Setup
du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide
en ligne pour vous guider. Si vous rencontrez des problèmes liés au système ou si le
système devient instable une fois que vous aurez modié les paramètres, chargez les
Paramètres de Réglage Par Défaut. Référez-vous au Chapitre 2 du guide utilisateur
pour obtenir plus d’informations détaillées relatives au BIOS. Rendez visite au site
web d’ASUS (www.asus.com) pour obtenir les mises à jour.
Pour accéder au Setup lors du démarrage:
Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On Self
Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera son programme
de test.
Pour accéder au Setup après le POST:
• Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez
<Suppr> lors du POST, ou
• Pressez le bouton de réinitialisation situé sur le châssis puis pressez <Suppr>
lors du POST, ou
• Eteignez et rallumez le système puis pressez <Suppr> lors du POST.
Pour mettre à jour le BIOS avec AFUDOS:
Bootez le système à l’aide d’une disquette qui contient le dernier chier BIOS. A
l’ouverture de la session DOS, saisissez afudos /i<lename.rom> puis pressez Entrée.
Rebootez le système lorsque la mise à jour sera terminée.
Pour mettre à jour le BIOS avec ASUS EZ Flash 2:
Bootez le système puis pressez <Alt> + <F2> lors du POST pour lancer EZ Flash 2.
Insérez une disquette ou un disque ash USB qui contient le dernier chier BIOS. EZ
Flash 2 effectuera le processus de mise à jour du BIOS et rebootera automatiquement
le système une fois qu’il aura terminé.
Pour récupérer le BIOS avec CrashFree BIOS 3:
Démarrez le système. Si le BIOS est corrompu, l’outil de récupération automatique
de CrashFree BIOS 3 vous demande d’insérer une disquette, le CD de support ou un
disque ash USB contenant le BIOS d’origine ou sa dernière mise à jour. Redémarrez
le système une fois le BIOS récupéré.
5. Informations sur le CD technique
Cette carte mère supporte Windows 32-bit XP / 32-bit Vista / 64-bit XP / 64-bit Vista.
Installez toujours la dernière version d’OS et les mises à jour correspondantes de
manière à maximiser les caractéristiques de votre hardware.
Le CD technique livré avec la carte mère contient des logiciels et de nombreux pilotes
et utilitaires qui améliorent les fonctions de la carte mère. Pour utiliser le CD technique,
insérez-le simplement dans votre lecteur CD-ROM. si Autorun est activé dans votre
ordinateur, le CD afche automatiquement l’écran de bienvenue et les menus d’installation.
Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le chier ASSETUP.
EXE dans le dossier BIN du CD technique et double-cliquez dessus.

5
Deutsch
ASUS M2N-CM DVI
1. Motherboard-Layout
2. Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 940-pol. AM2+/AM2-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den korrekten
Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
21.1cm (8.3in)
EATXPWR
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
S
ocke
t
AM2
Socket AM2+/AM2
SATA2 SATA4
SATA1 SATA3
USB56 USB78 USB910
F_PANEL
M2N-CM DVI
24.4cm (9.6in )
CHA_FAN
LPT
USBPW5-10
CLRTC
PS2_USBPW1-4
CHASSIS
SPEAKER
NVIDIA
MCP68S
PCI2
PCI1
PCIEX16
FLOPPY
AAFP
SPDIF_OUT
VT1708B/S
8Mb
BIOS
Super I/O CR2032 3V
Lithium Cell
CMOS Power
R
CD
SB_PWR
COM1
CPU_FAN
PS/2KBMS
T: Mouse
B: Keyboard
VGA_DVI
USB34
LAN1_USB12
AUDIO
Atheros
F1
ATX12V
PRI_IDE
3
2
2
1
USBPW5-10
(Default)
+5V
+5VSB
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
CLRTC
Normal Clear RTC
(Default)
2 3
1 2
F_PANEL
PLED- PWR PLED+
Ground
GNDReset
IDELED+
IDELED-
+HDLED RESET
PLED PWR BTN

6
Deutsch
ASUS M2N-CM DVI
3. Arbeitsspeicher
Sie können 256MB, 512MB, 1GB und 2GB ungepufferte ECC/Nicht-ECC
DDR2 DIMMs in den DIMM-Steckplätzen entsprechend den in diesem
Abschnitt beschriebenen Arbeitsspeicherkongurationen installieren.
Empfohlene Arbeitsspeicherkongurationen
4. BIOS-Informationen
Das BIOS bendet sich in der Flash ROM auf dem Motherboard.
Über das BIOS-Setupprogramm können Sie die BIOS-Informationen
aktualisieren oder die Parameter kongurieren. Die BIOS-Anzeigen
enthalten Navigations-anleitungen und eine kurze Online-Hilfe, um
Ihnen die Verwendung zu erleichtern. Falls in Ihrem System Probleme
auftauchen, oder das System nach dem Verändern einiger Einstellungen
instabil wird, sollten Sie die Standardeinstellungen zurückholen. Genauere
Informationen hierzu nden Sie in Kapitel 2 des Benutzerhandbuches.
Weitere Neuigkeiten nden Sie auf der ASUS-Webseite (www.asus.com).
So öffnen Sie das BIOS-Setup beim Systemstart:
Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie
nicht <Entf> drücken, fährt der POST mit seiner Routine fort.
Sockets
Modus DIMM_A1 DIMM_B1
Ein-Kanal – Installiert
Installiert –
Dual-Kanal Installiert Installiert
• Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren.
Das System bildet die gesamte Größe des kleineren Kanals für die Dual-
Channel-Konguration ab. Überschüssiger Speicher des größeren Kanals
wird dann für die Single-Channel-Verwendung abgebildet.
• Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale
Kompatibilität wird empfohlen, die Arbeitsspeichermodule von dem selben
Anbieter zu kaufen.
• Wenn Sie Speichermodule mit 2GB installieren, werden vom System
u.U. nicht ganz 3 GB erkannt, da dieser Adressraum für andere kritische
Funktionen reserviert wird. Diese Einschränkung tritt bei Windows®XP 32-
bit-Betriebssystemen auf, die Physikalische Adresserweiterung (PAE) nicht
unterstützen.
• Es wird empfohlen, unter dem Windows XP 32-Bit-Betriebssystem nicht mehr
als insgesamt 3GB Systemspeicher zu installieren.

7
Deutsch
ASUS M2N-CM DVI
So öffnen Sie das Setup nach dem POST:
• Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf>
drücken, und drücken Sie dann <Entf> während des POST, oder
• Drücken Sie den Reset-Schalter am Computergehäuse, und
drücken Sie dann <Entf> während des POST, oder
• Schalten Sie das System aus und wieder an, und drücken Sie dann
<Entf> während des POST
So aktualisieren Sie das BIOS with AFUDOS:
Starten Sie das System von einer Diskette, die die neueste BIOS-
Datei enthält. Geben Sie bei der DOS-Eingabeaufforderung afudos
/i<dateiname.rom> ein und drücken Sie dann die <Eingabetaste>. Starten
Sie das System neu, wenn die Aktualisierung beendet ist.
So aktualisieren Sie das BIOS mit ASUS EZ Flash 2:
EZ Flash 2 ist ein benutzerfreundliches Programm zur BIOS-
Aktualisierung. Drücken Sie einfach den bereits festgelegten Hotkey, um
das Programm zu starten und das BIOS über einen USB-Flash-Speicher
vor dem Aufrufen des Betriebssystems zu aktualisieren. Sie können das
BIOS ohne Zuhilfenahme einer Diskette oder eines Update-Programms
des Betriebssystems aktualisieren.
So stellen Sie das BIOS mit CrashFree BIOS 3 wieder her:
Starten Sie das System. Falls die BIOS-Datei beschädigt ist, werden
Sie vom CrashFree BIOS3 Auto Recovery Tool dazu aufgefordert, eine
Diskette, DC oder einen USB-Speicher mit der originalen oder neuesten
BIOS-Datei einzulegen bzw. an das System anzuschließen. Starten Sie
das System nach der Wiederherstellung des BIOS neu.
5. Informationen über die Software Support CD
Dieses Motherboard unterstützt Windows® 32-bit XP / 32-bit Vista / 64-bit
XP / 64-bit Vista-Betriebssysteme. Verwenden Sie bitte immer die jeweils
letzte Version des Betriebssystems und führen ggf. die notwendigen
Aktualisierungen durch, um die maximale Leistung Ihrer Hardware zu
erhalten.
Die dem Motherboard beigefügte Support CD beinhaltet nützliche Software
und einige Utility-Treiber, die die Funktionen des Motherboards verstärken.
Legen Sie einfach die CD in Ihr CD-ROM-Laufwerk ein. Ein Begrüßungsbild,
sowie ein Installationsmenü, erscheinen automatisch, wenn die Autorun-
Funktion in Ihrem System aktiviert ist. Falls das Begrüßungsfenster nicht
automatisch erscheint, klicken Sie bitte doppelt auf die Datei ASSETUP.
EXE in dem BIN-Ordner auf der Support CD, um das Installationsmenü
aufzurufen.

8
ASUS M2N-CM DVI

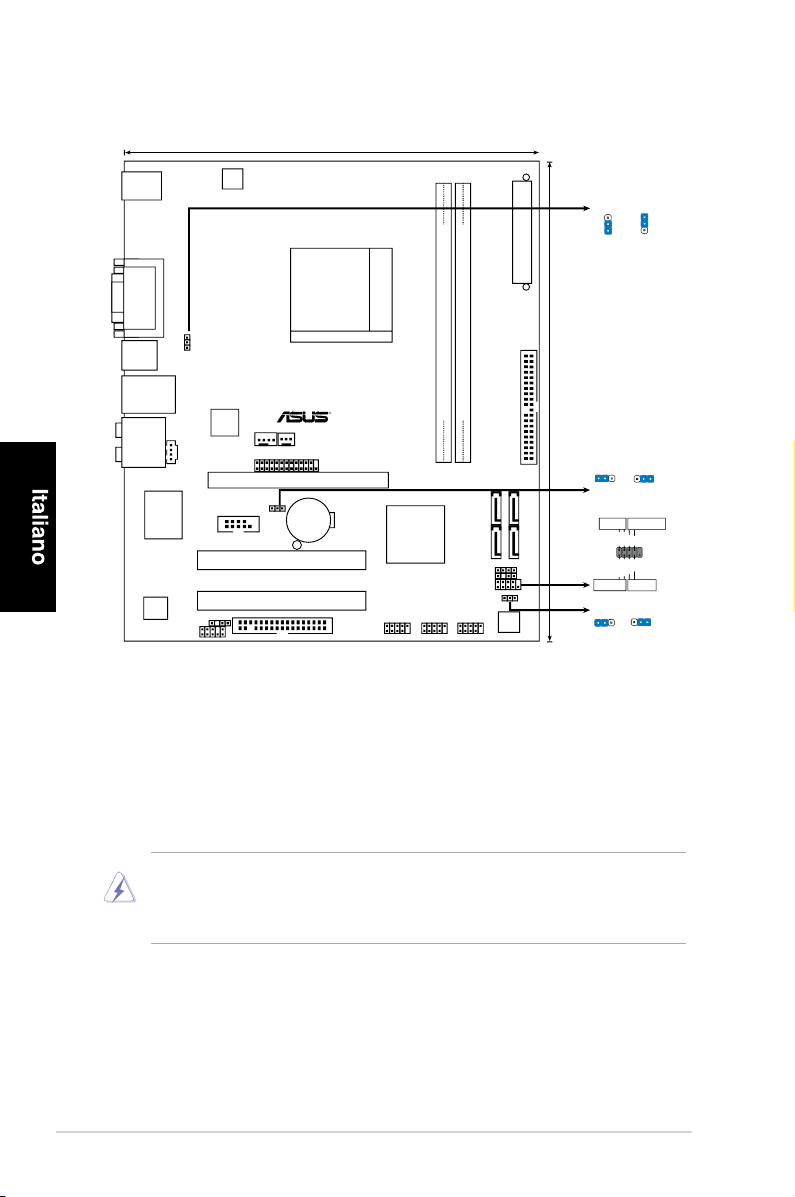

1. Diagramma disposizione scheda madre
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa AM2+/AM2 a 940 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
AVVISO!
La CPU può essere inserita solamente con un corretto orientamento. NON
forzare la CPU nella presa diversamente si possono piegare i pin e danneggiare
la CPU!
3. CollocarelaCPUsulsocketinmodotalechel’angoloconiltriangolodorato
dellaCPUcombaciconl’angolodelsocketdovec’èiltirandolo.
4. Inserire completamente con delicatezza la CPU nella presa.
5.QuandolaCPUèalsuoposto,abbassarelalevadellapresaperbloccare
laCPU.Lalevascattasullalinguettalateraleindicandocheèbloccata.
21.1cm (8.3in)
EATXPWR
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
S
ocke
t
AM2
Socket AM2+/AM2
SATA2 SATA4
SATA1 SATA3
USB56 USB78 USB910
F_PANEL
M2N-CM DVI
24.4cm (9.6in )
CHA_FAN
LPT
USBPW5-10
CLRTC
PS2_USBPW1-4
CHASSIS
SPEAKER
NVIDIA
MCP68S
PCI2
PCI1
PCIEX16
FLOPPY
AAFP
SPDIF_OUT
VT1708B/S
8Mb
BIOS
Super I/O CR2032 3V
Lithium Cell
CMOS Power
R
CD
SB_PWR
COM1
CPU_FAN
PS/2KBMS
T: Mouse
B: Keyboard
VGA_DVI
USB34
LAN1_USB12
AUDIO
Atheros
F1
ATX12V
PRI_IDE
3
2
2
1
USBPW5-10
(Default)
+5V
+5VSB
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
CLRTC
Normal Clear RTC
(Default)
2 3
1 2
F_PANEL
PLED- PWR PLED+
Ground
GNDReset
IDELED+
IDELED-
+HDLED RESET
PLED PWR BTN

9
ASUS M2N-CM DVI
3. Memoria di sistema
Si possono installare moduli DIMM DDR2 ECC/non ECC unbuffered 256 MB, 512
MB, 1GB e 2GB nelle prese DIMM utilizzando le congurazioni memoria di questa
sezione.
Congurazioni raccomandate della memoria
Prese
Modalità DIMM_A1 DIMM_B1
Canale singolo – Corredato
Corredato –
Canale singolo Corredato Corredato
• Nel canale A e nel canale B, e’ possibile installare una memoria di dimensioni
variabili. Per la congurazione a doppio canale, il sistema esegue una mappatura
delle dimensioni complessive del canale di dimensioni inferiori. La memoria
in eccesso presente nel canale di maggiori dimensioni è quindi mappata per
operazioni su un solo canale.
• Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per
poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare
moduli di memoria acquistati presso lo stesso venditore.
• Se si installano due moduli di memoria da 2 GB, il sistema è in grado di
riconoscere solo meno di XXGB perchè lo spazio per l’indirizzamento è riservato
per altre fuunzioni critiche. Questa limitazione si ha solo con il sistema operativo
Windows®XP -bit perchè non supporta la funzionalità PAE (Physical Address
Extension)
• Si raccomanda di installare meno di 3GB di memeoria totale di sistema quando
si usano sistemi operativi Windows XP 32-bit.
4. Informazioni sul BIOS
La Flash ROM sulla scheda madre contiene il BIOS. È possibile aggiornare le
informazioni del BIOS, o congurare i parametri utilizzando l’utilità di congurazione
BIOS Setup. La schermata BIOS include tasti di navigazione ed una concisa
guida in linea. Se si riscontrano problemi con il sistema, oppure se questo diventa
instabile dopo avere modicato le impostazioni, caricare le impostazioni predenite
di congurazione Setup Defaults. Fare riferimento al Capitolo 2 della Guida utente
per informazioni dettagliate sul BIOS. Visitare la pagina Web ASUS (www.asus.com)
per gli aggiornamenti.
Per accedere al Setup all’avvio:
Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il
tasto <Delete>, il POST continua le sue routine di diagnostica.

10
ASUS M2N-CM DVI
5. Informazioni sul CD di supporto al
Software
Questa scheda madre supporta un sistema operativo (OS) Windows®Questa scheda
madre supporta i sistemi operativi Windows®32-bit XP / 32-bit Vista / 64-bit XP / 64-
bit Vista. Installate sempre l’ultima versione OS e gli aggiornamenti corrispondenti,
in modo da massimizzare le funzioni del vostro hardware.
Il CD di supporto in dotazione alla scheda madre contiene dei software utili e diversi
utility driver che potenziano le funzioni della scheda madre. Per cominciare a usare il
CD di supporto, basta inserire il CD nel CD-ROM drive. Il CDmostra automaticamente
lo schermo di benvenuto e i menu dell’installazione se Autorun è attivato nel vostro
computer. Se lo schermo di benvenuto non compare automaticamente, trovate e
cliccate due volte il le ASSETUP.EXE dalla cartella BIN nel CD di supporto per
mostrare i menu.
Per accedere al Setup dopo il POST:
• Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il
tasto <Delete> durante il POST, oppure
• Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il
POST, oppure
• Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il
POST
Per aggiornare il BIOS con AFUDOS:
Avviare il sistema da un dischetto oppy che contenga il le BIOS più aggiornato. Al
prompt di DOS, scrivere: afudos /i<lename.rom> poi premere il tasto Enter / Invio.
Riavviare il sistema quando l’aggiornamento è completato.
Per aggiornare il BIOS con ASUS EZ Flash 2:
EZ Flash 2 è un’ utilità di aggiornamento del BIOS facile da usare. E’ sufciente
premere il tasto rapido predenito per avviare l’ utilità e aggiornare il BIOS da un disco
ash USB, prima di accedere al sistema operativo. Aggiorna senza difcoltà il BIOS
senza preparare un disco di boot o utilizzare un’ utilità ash su base OS.
Per ripristinare il BIOS con CrashFree BIOS 3:
Riavviare il sistema. Se il BIOS è corrotto, lo strumento di ripristino automatico
CrashFree BIOS3 richiede di inserire un oppy disk, un disco CD o ash USB
contenente il le BIOS originale o aggiornato. Dopo il ripristino del BIOS, riavviare
il sistema.

11
ASUS M2N-CM DVI
Español
1. Distribución de la placa base
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura AM2+/AM2 de 940 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
3. Posicione la CPU sobre el zócalo de modo que la esquina de la CPU con el
triángulo dorado coincida con la esquina con el pequeño triángulo en el zócalo.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura
para jar la CPU. La palanca encajará en la cha lateral para indicar que está
cerrada.
21.1cm (8.3in)
EATXPWR
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
S
ocke
t
AM2
Socket AM2+/AM2
SATA2 SATA4
SATA1 SATA3
USB56 USB78 USB910
F_PANEL
M2N-CM DVI
24.4cm (9.6in )
CHA_FAN
LPT
USBPW5-10
CLRTC
PS2_USBPW1-4
CHASSIS
SPEAKER
NVIDIA
MCP68S
PCI2
PCI1
PCIEX16
FLOPPY
AAFP
SPDIF_OUT
VT1708B/S
8Mb
BIOS
Super I/O CR2032 3V
Lithium Cell
CMOS Power
R
CD
SB_PWR
COM1
CPU_FAN
PS/2KBMS
T: Mouse
B: Keyboard
VGA_DVI
USB34
LAN1_USB12
AUDIO
Atheros
F1
ATX12V
PRI_IDE
3
2
2
1
USBPW5-10
(Default)
+5V
+5VSB
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
CLRTC
Normal Clear RTC
(Default)
2 3
1 2
F_PANEL
PLED- PWR PLED+
Ground
GNDReset
IDELED+
IDELED-
+HDLED RESET
PLED PWR BTN

12
ASUS M2N-CM DVI
Español
3. Memoria de sistema
Puede instalar DIMM DDR2 ECC/no ECC de 256MB, 512MB, 1GB y 2GB sin memoria
intermedia dentro de las ranuras DIMM utilizando las conguraciones de memoria
que aparecen en esta sección.
Conguraciones de memoria recomendadas
4. Información sobre la BIOS
La BIOS esta contenida en la memoria ROM Flash de la placa madre. Puede
actualizar la información de la BIOS o congurar los parámetros usando la utilidad de
conguración de la BIOS. Las pantallas de la BIOS incluyen teclas de navegación y
una ayuda simple para guiarle. Si tras cambiar la conguración encuentra problemas
en el sistema, o si este se vuelve inestable, cargue la conguración por defecto
(Setup Defaults). Reérase al Capítulo 2 del manual del usuario para información
detallada de la BIOS. Visite el sitio Web de ASUS (www.asus.com) para acceder a
actualizaciones.
• Puede instalar memorias de diferentes tamaños en los canalesAy B. El sistema
mapea el tamaño total del canal de menor tamaño para conguraciones de
canal dual. Cualquier exceso de memoria en el canal de mayor tamaño será
mapeado en operaciones de canal simple.
• Instale siempre DIMMs con la misma latencia CAS. Para una compatibilidad
óptima, recomendamos obtener módulos de memoria del mismo
fabricante.
• Se si installano due moduli di memoria da 2GB, il sistema potrebbe rilevare
soltanto meno di 3GB, poichè lo spazio per l’ indirizzo sico è riservato ad
altre funzioni chiave. Questa limitazione si riscontra nel sistema operativo
Windows®XP 32-bit, che non supporta la modalità PAE (Physical Address
Extension).
• Recomendamos instalar menos de 3GB de memoria de sistema en total
cuando utiliza Sistemas Operativos Windows XP de 32-Bits.
Zócalo
Zócalo DIMM_A1 DIMM_B1
Canal sencillo – Poblado
Poblado –
MM idéntic (1)* Poblado Poblado

13
ASUS M2N-CM DVI
Español
Para acceder a la conguración de la BIOS durante el proceso de inicio:
Pulse <Suprimir> durante el proceso de auto comprobación de encendido (Power-
On Self-Test - POST). Si no pulsa <Suprimir>, el proceso POST continuará con sus
rutinas de comprobación.
Para acceder a la conguración de la BIOS tras el proceso POST:
• Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse <Suprimir>
durante el proceso POST, o
• Pulse el botón de reinicio en el chasis, y pulse <Suprimir> durante el proceso
POST, o
• Apague y encienda el sistema, y pulse <Suprimir> durante el proceso POST.
Para actualizar la BIOS con AFUDOS:
Inicie el sistema desde un diskette de sistema con un archivo de BIOS actualizado.
En el intérprete de comandos DOS, escriba afudos /i<nombredearchivo.
rom> y pulse Enter. Reinicie el sistema cuando la actualización haya sido
completada.
Para actualizar el sistema BIOS con ASUS EZ Flash 2:
EZ Flash 2 es una utilidad de actualización de BIOS intuitiva. Sólo necesitará pulsar
el atajo de teclado predenido para lanzar la utilidad y actualizar la BIOS desde un
disco ash USB antes de acceder al SO. Actualice su BIOS fácilmente sin preparar
un disco de inicio o utilizando una utilidad ash basada en SO.
Para recuperar el sistema BIOS con CrashFree BIOS 3:
Inicie su sistema. Si el sistema BIOS está corrupto, la herramienta de recuperación
automática CrashFree BIOS3 le pedirá que inserte un disco exible, CD o disco ash
USB que contenga el archivo de BIOS original o más reciente. Reinicie el sistema
después de recuperar el sistema BIOS.
5. Información del CD de software
Esta placa base es compatible con los sistemas operativos (SO) Windows®32-bit XP
/ 32-bit Vista / 64-bit XP / 64-bit Vista. Instale siempre la versión más reciente del SO
y las actualizaciones correspondientes para maximizar las funciones del hardware.
El CD que se suministra con la placa base contiene un útil software y varios
controladores para mejorar las características de la placa base. Para comenzar a
utilizar el CD, simplemente tiene que introducirlo en la unidad de CD-ROM. El CD
mostrará automáticamente la pantalla de bienvenida y los menús de instalación si
su equipo tiene activada la función de reproducción automática. Si la pantalla de
bienvenida no aparece automáticamente, localice y haga doble clic sobre el archivo
ASSETUP.EXE de la carpeta BIN del CD para mostrar los menús.

14
ASUS M2N-CM DVI
Русский

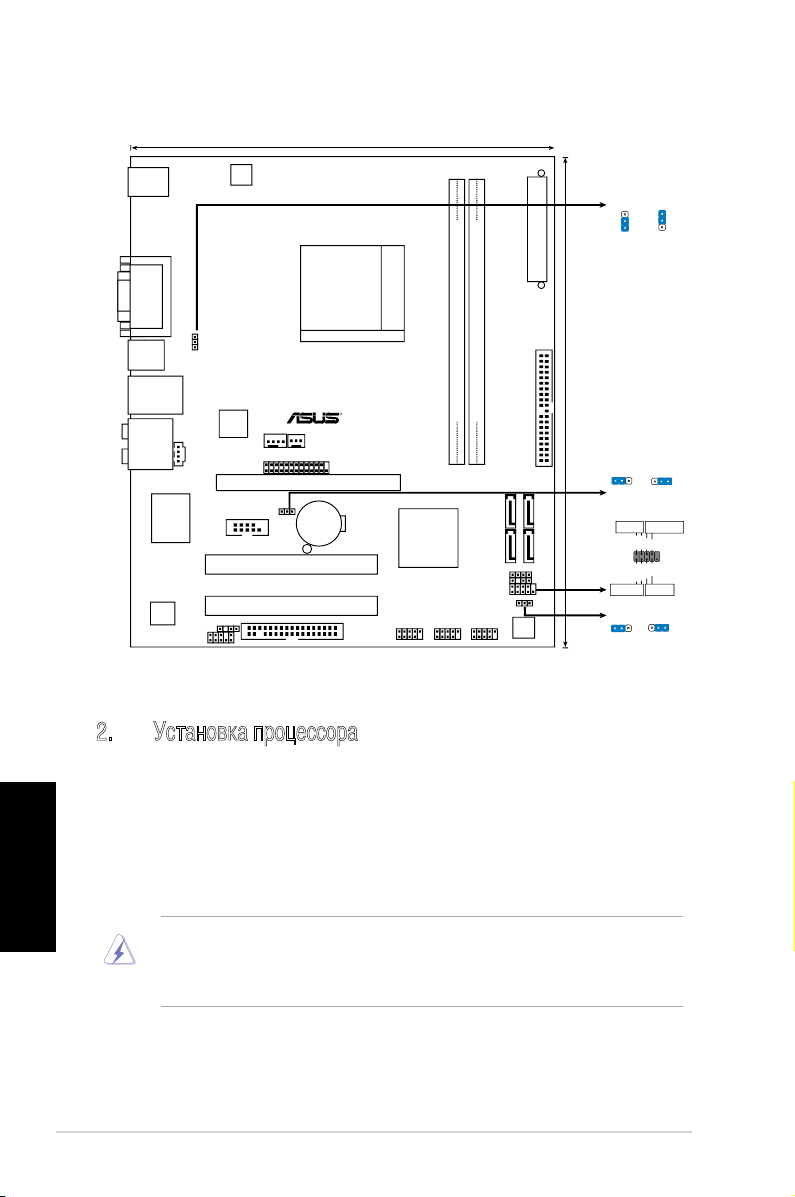

1. Схемасистемнойплаты
2. Установкапроцессора
Дляустановкипроцессора:
1. Найдитенасистемнойплате940-выводнойразъемтипаAM2+/AM2.
2. Поднимитерычажокфиксациипроцессоратак,чтобыуголсоставилнеменее90°.
ПРЕДУПРЕЖДЕНИЕ! 
Существуеттолькоодноправильноеположениепроцессораприустановке.Неприменяйте
излишнююсилуприустановкепроцессоравразъем,чтобы непогнутьконтактыине
повредитьпроцессор!
21.1cm (8.3in)
EATXPWR
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
S
ocke
t
AM2
Socket AM2+/AM2
SATA2 SATA4
SATA1 SATA3
USB56 USB78 USB910
F_PANEL
M2N-CM DVI
24.4cm (9.6in )
CHA_FAN
LPT
USBPW5-10
CLRTC
PS2_USBPW1-4
CHASSIS
SPEAKER
NVIDIA
MCP68S
PCI2
PCI1
PCIEX16
FLOPPY
AAFP
SPDIF_OUT
VT1708B/S
8Mb
BIOS
Super I/O CR2032 3V
Lithium Cell
CMOS Power
R
CD
SB_PWR
COM1
CPU_FAN
PS/2KBMS
T: Mouse
B: Keyboard
VGA_DVI
USB34
LAN1_USB12
AUDIO
Atheros
F1
ATX12V
PRI_IDE
3
2
2
1
USBPW5-10
(Default)
+5V
+5VSB
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
CLRTC
Normal Clear RTC
(Default)
2 3
1 2
F_PANEL
PLED- PWR PLED+
Ground
GNDReset
IDELED+
IDELED-
+HDLED RESET
PLED PWR BTN

15
ASUS M2N-CM DVI
Русский
3. Расположитепроцессорнадсокетомтак,чтобызолотойтреугольникпроцессорасовпал
сугломсокета,обозначенныммаленькимтреугольником.
4. Аккуратновставьтепроцессорвгнездотак,чтобыонпринялнужноеположение.
5. Затемопуститерычажокфиксациипроцессора,чтобызафиксироватьпроцессор.Рычажок
должензащелкнутьсязабоковойвыступ.Этозначит,чтопроцессорзафиксирован.
3. Системнаяпамять
Материнскаяплатаподдерживаетсуммарныеобъемыоперативнойпамяти256,512Мбайт,1
Гбайти2Гбайтприусловии,чтоиспользуютсянебуферируемыемодулиDIMMDDR2(ECC/без
ECC).Крометого,установкамодулейпамятивразъемыдлямодулейDIMMдолжнавыполняться
всоответствиисконфигурациямимодулейпамяти,указаннымивэтомразделе.
Рекомендованная конфигурация памяти
• ВыможетеустановитьразличныйобъемпамятивслотыканалаAиканалаB.Надо
учитывать,чтодлядвухканальнойконфигурациисистемабудетотображатьобщий
объемпамяти,ориентируясьнаканалсменьшимобъемомустановленнойпамяти.
Полныйобъемустановленнойпамятивтакомслучаебудетотображатьсятольков
одноканальнойконфигурации.
• ВсегдаустанавливайтемодулиDIMMсодинаковымихарактеристиками.Для
оптимальнойсовместимости,рекомендуетсячтобымодулипамятибыли
одногопроизводителя.
• Есливыустановилидвамодуляемкостью2Гб,системаможетраспознать
менее3Гбпосколькуадресноепространстворезервируетсядлядругих
функций.ЭтоограничениепоявляетсявОСWindows®XP32-бит,котораяне
поддерживаетPAE.
• Прииспользовании32-битнойwindowsXPмырекомендуемустановитьменее3Гб
системнойпамяти.
Заполнен
Режим DIMM_A1 DIMM_B1
Одноканальный – Заполнен
Заполнен –
Одноканальный Заполнен Заполнен

16
ASUS M2N-CM DVI
Русский
4. Информация BIOS
НаматеринскойплатевмикросхемеEEPROMнаходитсяBIOS.Выможетеобновить
BIOSилинастроитьпараметры,используяутилитуустановкиBIOS.ЭкраныBIOS
имеютклавишинавигацииикраткуюсправку. Еслиуваспоявилисьпроблемыс
системойилисистемасталанестабильнойпослевашихнастроек,загрузитеSetup
Defaults.Дляподробнойинформацииобратитеськчасти2руководствапользователя.
ДляобновленийпосетитесайтASUS(www.asus.com).
Для входа в BIOS Setup при запуске:
Нажмите<Del>вовремяпрохождениятестаPOST.Есливыненажали<Del>,POSTпродолжит
тестированиеоборудования.
Для входа в BIOS Setup после POST:
• Перезагрузитесистему,нажав<Ctrl>+<Alt>+<Del>,затемвовремяPOSTнажмите<Del>,
или
• Нажмитекнопку сброса на корпусе,затемвовремяPOSTнажмите<Del>,или
• Выключитесистемуивключитеснова,затемвовремяPOSTнажмите<Del>
Для обновления BIOS с помощью AFUDOS:
Загрузитесистемусдискеты,котораясодержитпоследнийфайлBIOS.ВстрокеDOS
введитеafudos /i<filename.rom>инажмите<Enter>.Когдазакончитеобновление,
перезагрузитесистему.
Для обновления BIOS с помощью ASUS EZ Flash 2:
EZFlash2–удобнаяутилитадляобновленияBIOS.Простонажмитепредопределенную
клавишудлязапускаутилитыиобновитеBIOSсUSBдискадозагрузкиОС.Обновите
вашBIOSбезсозданиязагрузочнойдискетыилииспользованияутилит,запускаемых
изОС.
Для восстановления BIOS с помощью CrashFree BIOS 3:
Загрузитесистему.ЕслиBIOSповрежден,CrashFreeBIOS3попроситвасвставить
дискету,CDилиUSBдиск,содержащиеоригинальнуюилипоследнююверсиюBIOS.
ПослевосстановленияBIOSперезагрузитесистему.
5. Информацияокомпакт-дискесПО
Этаматеринскаяплатаподдерживаетследующиеоперационныесистемы:Windows®32-bitXP/
32-bitVista/64-bitXP/64-bitVista.Рекомендуетсяустанавливатьнаиболееновыеоперационные
системыисоответствующиеобновлениядляполноценногоиспользованиявозможностей
аппаратногообеспечения.
Компакт-диск,поставляемыйвместессистемнойплатой,содержитполезныепрограммыи
утилиты,расширяющиевозможностисистемнойплаты.Чтобыначатьработусэтимкомпакт-
диском,вставьтееговприводCD-ROM.Автоматическизапуститсяэкранприветствияи
установочныеменю(еслифункцияАвтозапусквключена).Еслиэкранприветствиянепоявился
автоматически,дляегоотображениянайдитеизапуститефайлASSETUP.EXE,находящийся
вкаталогеBINнакомпакт-диске.

ASUS M2N-CM DVI
Português
17
1. Disposição da placa-principal
2. Instalação da CPU
Siga estas etapas para instalar a CPU.
1. Procure o socket AM2+/AM2 de 940 pinos na placa-principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
ADVERTÊNCIA !
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CPU no socket para evitar dobrar os pinos e danicar a CPU !
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com o
triângulo dourado que alinhado com o canto do socket contendo um pequeno
triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo para
xar a CPU. A patilha lateral da alavanca emite um estalido para indicar que a
CPU está devidamente xada.
21.1cm (8.3in)
EATXPWR
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
S
ocke
t
AM2
Socket AM2+/AM2
SATA2 SATA4
SATA1 SATA3
USB56 USB78 USB910
F_PANEL
M2N-CM DVI
24.4cm (9.6in )
CHA_FAN
LPT
USBPW5-10
CLRTC
PS2_USBPW1-4
CHASSIS
SPEAKER
NVIDIA
MCP68S
PCI2
PCI1
PCIEX16
FLOPPY
AAFP
SPDIF_OUT
VT1708B/S
8Mb
BIOS
Super I/O CR2032 3V
Lithium Cell
CMOS Power
R
CD
SB_PWR
COM1
CPU_FAN
PS/2KBMS
T: Mouse
B: Keyboard
VGA_DVI
USB34
LAN1_USB12
AUDIO
Atheros
F1
ATX12V
PRI_IDE
3
2
2
1
USBPW5-10
(Default)
+5V
+5VSB
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
CLRTC
Normal Clear RTC
(Default)
2 3
1 2
F_PANEL
PLED- PWR PLED+
Ground
GNDReset
IDELED+
IDELED-
+HDLED RESET
PLED PWR BTN

ASUS M2N-CM DVI
Português
18
3. Memória do sistema
Pode instalar DIMMs DDR2 sem entreposição e ECC/non-ECC de 256
MB, 512 MB, 1 GB e 2 GB nos sockets DIMM, utilizando as congurações
descritas nesta secção e relativas à memória.
Congurações recomendadas para a memória
4. Informação da BIOS
A memória ROM Flash existente na placa-principal contém a BIOS. Pode
actualizar a informação da BIOS ou congurar os seus parâmetros utilizando
o utilitário de conguração da BIOS. Os ecrãs da BIOS incluem teclas
de navegação e uma breve ajuda online que lhe servirão de guia. Se se
deparar com problemas ao nível do sistema, ou se o sistema car instável
após alteração das denições, carregue as predenições de conguração.
Consulte o Capítulo 2 do Guia do utilizador para mais informações
sobre a BIOS. Visite o web site da ASUS (www.asus.com) para obter as
actualizações.
Sockets
Modo DIMM_A1 DIMM_B1
Canal simples – Ocupado
Ocupado –
Dual-channel Ocupado Ocupado
• Pode instalar memórias de vários tamanhos no canal A e no canal
B. O sistema faz o mapeamento do tamanho total do canal de
menor capacidade para a conguração de canal duplo. Qualquer
memória excedente do canal de maior capacidade é mapeada
para a conguração de canal único.
• Instale sempre DIMMs com a mesma latência CAS. Para uma
óptima compatibilidade, recomendamos-lhe a obtenção de
módulos de memória junto do mesmo vendedor.
• Se instalar dois módulos de memória de 2 GB, o sistema pode apenas
reconhecer menos de 3 GB uma vez que o espaço de endereço está
reservado para outras funções críticas. Esta é uma limitação do
sistema operativo Windows®XP de 32 bits que não suporta o modo
PAE (Physical Address Extension, Extensão do endereço físico).
• Recomendamos a instalação de uma memória de sistema com
uma capacidade total inferior a 3 GB ao utilizar o sistema operativo
Windows XP de 32 bits.”

ASUS M2N-CM DVI
Português
19
Para aceder ao utilitário de conguração aquando do arranque:
Prima a tecla<Delete>durantearotinaPOST(Power-OnSelf Test).Senão premir
a tecla <Delete>, a rotina POST prossegue com as suas rotinas de teste.
Para aceder ao utilitário de conguração após a rotina POST:
• Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de
seguida prima a tecla <Delete> durante a rotina POST, ou
• Prima o botão Reiniciar existente no chassis, de seguida prima a tecla
<Delete> durante a rotina POST, ou
• Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete>
durante a rotina POST
Para actualizar a BIOS com o AFUDOS:
Proceda ao arranque do sistema a partir de uma disquete que contenha o
mais recente cheiros da BIOS. Na linha de comandos do DOS, digite afudos/
i<lename.rom> e prima a tecla Enter. Reinicie o sistema após conclusão da
actualização.
Actualizar a BIOS com ASUS EZ Flash 2:
O EZ Flash 2 é um utilitário de fácil utilização, para a actualização da BIOS.
Basta premir a tecla de atalho predenida para executar o utilitário e actualizar
a BIOS, a partir de uma memória portátil USB, antes de entrar no sistema
operativo.Actualize a sua BIOS facilmente, sem ter de preparar uma disquete
de arranque, nem utilizar um utilitário ash baseado no sistema operativo.
Recuperar a BIOS com CrashFree BIOS 3:
Arranque o sistema. Se a BIOS estiver corrompida, a ferramenta de recuperação
automática CrashFree BIOS 3 pede-lhe que introduza uma disquete, CD ou
memória portátil USB que contenha o cheiro original da BIOS ou, pelo menos,
o mais recente. Depois de a BIOS ter sido recuperada, arranque novamente
o sistema.
5. Informação do CD de suporte ao
softwareß
Esta placa principal suporta OS sistemas operativos Windows®XP de 32
bits / XP de 64 bits/ Vista de 32 bits/ Vista de 64 bits. Instale sempre a versão
mais recente do sistema operativo e respectivas actualizações para que
possa maximizar as capacidades do seu hardware.
O CD de suporte que acompanha a placa-principal contém software útil e
vários controladores que melhoram as capacidades da placa-principal. Para
utilizar o CD de suporte, basta introduzi-lo na unidade de CD-ROM. O CD
apresenta automaticamente o ecrã de boas-vindas e os menus de instalação
caso a função de execução automática esteja activada no computador. Se
o ecrã de boas-vindas não aparecer automaticamente, procure e faça um
duplo clique sobre o cheiro ASSETUP.EXE existente na pasta BIN do CD
de suporte para poder aceder aos menus.

20
ASUS M2N-CM DVI
Polski
3. Ustaw procesor nad gniazdem tak, aby róg procesora oznaczony
złotym trójkątem odpowiadał narożnikowi gniazda oznaczonemu
małym trójkątem.
4. Delikatnie włóż CPU do gniazda, aż znajdzie się na odpowiednim miejscu.
5. Gdy CPU będzie na miejscu, obniż dźwignię aby zabezpieczyć CPU. Następnie
dźwignia zatrzaśnie się.
2. Instalacja CPU
Proszę podążaj za następującymi krokami, aby zainstalować CPU:
1. Zlokalizuj na płycie głównej 940-pinowe gniazdo AM2+/AM2.
2. Podnieś dźwignię gniazda do kąta przynajmniej 90°.
1. Planpłytygłównej
Uwaga!
CPU pasuje wyłącznie przy odpowiednim ułożeniu. Proszę nie używać siły w
celu włożenia CPU do gniazda, gdyż może to spowodować wygięcie nóżek i
uszkodzenie CPU.
21.1cm (8.3in)
EATXPWR
DDR2 DIMM_A1 (64 bit,240-pin module) DDR2 DIMM_B1 (64 bit,240-pin module)
S
ocke
t
AM2
Socket AM2+/AM2
SATA2 SATA4
SATA1 SATA3
USB56 USB78 USB910
F_PANEL
M2N-CM DVI
24.4cm (9.6in )
CHA_FAN
LPT
USBPW5-10
CLRTC
PS2_USBPW1-4
CHASSIS
SPEAKER
NVIDIA
MCP68S
PCI2
PCI1
PCIEX16
FLOPPY
AAFP
SPDIF_OUT
VT1708B/S
8Mb
BIOS
Super I/O CR2032 3V
Lithium Cell
CMOS Power
R
CD
SB_PWR
COM1
CPU_FAN
PS/2KBMS
T: Mouse
B: Keyboard
VGA_DVI
USB34
LAN1_USB12
AUDIO
Atheros
F1
ATX12V
PRI_IDE
3
2
2
1
USBPW5-10
(Default)
+5V
+5VSB
3
2
2
1
PS2_USBPW1-4
(Default)
+5V
+5VSB
CLRTC
Normal Clear RTC
(Default)
2 3
1 2
F_PANEL
PLED- PWR PLED+
Ground
GNDReset
IDELED+
IDELED-
+HDLED RESET
PLED PWR BTN
