Asus P4P800-E DELUXE User manual

P4P800-E
Deluxe
Quick Start Guide
First Edition V1 Published January 2004
Copyright © 2004 ASUSTeK COMPUTER INC. All Rights Reserved.
15-063405000
U1526
Français
Deutsch
Italiano
Español
усский

2
Carte mère ASUS P4P800-E Deluxe
Français
2. Installation du Processeur
Suivez les étapes ci-dessous pour installer le processeur.
1. Repérez le support ZIF de 478-broches situé sur la carte mère.
2. Soulevez le levier du support à un angle de 90° minimum.

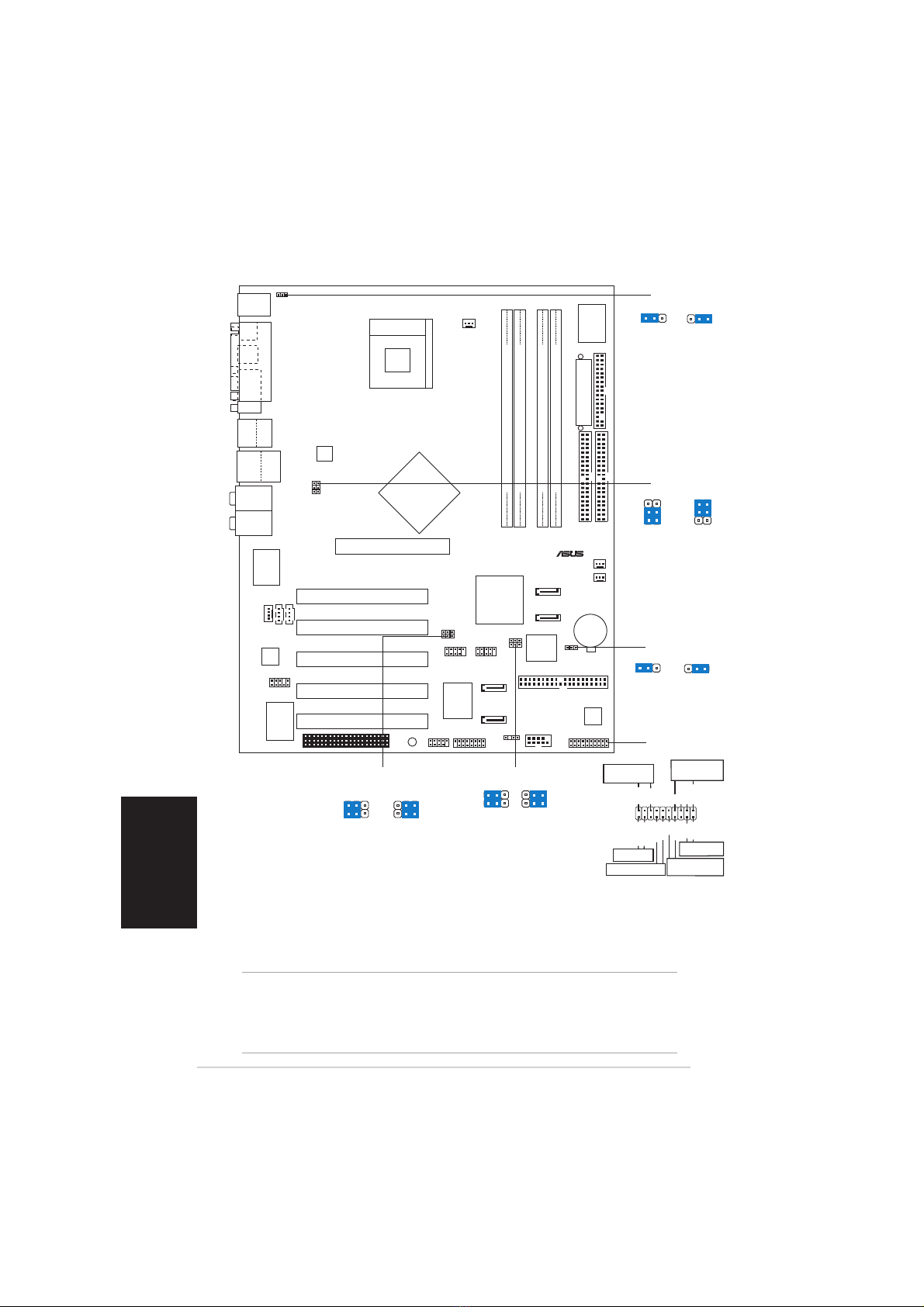

1. Schéma de la Carte Mère
AVERTISSEMENT !
Le processeur s’insère uniquement dans le bon sens. NE PAS forcer le
processeursursonsupportpouréviterdetordrelesbrochesetd’endommager
ainsi le processeur!
PLED-
Ground
PWR +5V
Speaker
Ground
ExtSMI#
Ground
Reset Ground
Ground
PLED+
IDE_LED+
IDE_LED-
SMI Lead
IDE_LED
LED alimentation Connecteur
Haut-parleur
Bouton de reset
Commutateur
d’alimentation ATX*
* Nécessite une alimentation ATX.
PCI1
PANEL
P4P800-E
®
CR2032 3V
Lithium Cell
CMOS Power
CD
AUX
Super
I/O
4Mbit
Firmware
Hub
PS/2KBMS
T: Mouse
B: Keyboard
Below:Mic In
Center:Line Out
Top:Line In
Accelerated Graphics Port (AGP)
CPU_FAN
FP_AUDIO
Audio
Codec
USB2.0
T: USB3
B: USB4
Top:
RJ-45
GAME
Socket 478
ATX12V1
CHASSIS
DDR DIMM_B1 (64 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5
IE1394_2
CLRTC
FLOPPY1
PRI_IDE1
SEC_IDE1
ATX Power Connector
DDR DIMM_A1 (64 bit,184-pin module)
DDR DIMM_A2 (64 bit,184-pin module)
DDR DIMM_B2 (64 bit,184-pin module)
KBPWR
CHA_FAN
1394
Top:
USB1
USB2
Bottom:
Intel
ICH5R
Intel
82865PE
Memory
Controller
Hub
Marvell
88E8001
Gbit
Speech
Controller
SATA1
COM2
USB_56 USB_78
PROMISE
PDC20378
SB_PWR
SMB20
PWR_FAN
SATA2
VIA
VT6307
Chipset
PRI_RAID
MODEM
WIFI
USBPW12
USBPW34
USBPW56
USBPW78
PARALLEL PORT
COM1
SPDIF_O
SPDIF_O2
Below:
Side surround L/R
Center:
Back surround L/R
Top:Bass
SATA_RAID1
SATA_RAID2
CLRTC
Normal Clear CMOS
(Default)
12 23
(Default)
+5V +5VSB
KBPWR 2312
SMB20
Disable
Enable (Default)
3
2
21
3
2
2
1+5V
(Default) +5VSB
USBPW12
USBPW34
3
2
21
+5V
(Default) +5VSB
USBPW56
USBPW78
PANEL

3
Carte mère ASUS P4P800-E Deluxe
Français
3. Mémoire Système
La carte mère dispose de quatre emplacements DIMM DDR (Double Data Rate)
supportant les DIMM non-ECC PC3200/2700/2100 pour un total pouvant atteindre
4GB de mémoire système.
REMARQUES
1. Lisez les remarques importantes relatives àla configuration de la
mémoire décrites dans le guide utilisateur avant d’installer les DIMM.
2. Assurez-vous de bien couper l’alimentation avant d’ajouter ou de retirer
les DIMM pour éviter d’endommager les DIMM ou d’autres composants
du système.
Tableau 1 Configurations Mémoire Recommandées
Tableau 2 Synchronisation entre la Fréquence Mémoire et la
FSB du processeur
FSB du CPU Type DIMM DDR Fréquence Mémoire
800 MHz PC3200/PC2700*/PC2100 400/333*/266 MHz
533 MHz PC2700/PC2100 333/266 MHz
400 MHz PC2100 266 MHz
Emplacements
Mode DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2
(bleu) (noir) (bleu) (noir)
Simple canal (1) Occupé———
(2) —Occupé——
(3) ——Occupé—
(4) ———Occupé
Double canal (1) Occupé—Occupé—
(2) —Occupé—Occupé
(3)* OccupéOccupéOccupéOccupé
* Lorsque vous utilisez une FSB de processeur à800MHz, les DIMM DDR PC2700
peuvent fonctionner uniquement à320MHz (au lieu de 333MHz) en raison des
limitations du chipset.
* Pour réaliser une configuration àdouble-canal (3), vous pouvez :
•installer des DIMM identiques dans les quatre emplacements, ou
•installer une paire de DIMM identiques dans les emplacements DIMM_A1 et
DIMM_B1 (emplacements bleus) et une autre paire de DIMM identiques dans
les emplacements DIMM_A2 et DIMM_B2 (emplacements noirs)
3. Positionnez le processeur au-dessus du support de manière àce que son bord
marquécorresponde àla base du levier du support.
4. Insérez avec soin le processeur sur son support jusqu’à ce qu’il s’insère
correctement.
5. Une fois le processeur mis en place, rabattez le levier du support pour sécuriser
le processeur. Le levier se bloque sur le petit ergot latéral pour indiquer qu’il est
en place.

4
Carte mère ASUS P4P800-E Deluxe
Français
4. Informations du BIOS
La ROM Flash sur la carte mère contient un BIOS. Vous pouvez mettre àjour les
informations du BIOS ou configurer ses paramètres en utilisant l’utilitaire de Setup
du BIOS. Les écrans BIOS comprennent les clés de navigation et une courte aide en
ligne pour vous guider. Si vous rencontrez des problèmes liés au système ou si le
système devient instable une fois que vous aurez modifiéles paramètres, chargez
les Paramètres de Réglage Par Défaut. Référez-vous au Chapitre 4 du guide
utilisateurpour obtenir plus d’informationsdétailléesrelatives au BIOS.Rendezvisite
au site web d’ASUS (www.asus.com) pour obtenir les mises àjour.
Pour accéder au Setup lors du démarrage:
Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On Self
Test ). Si vous nepressezpaslatouche<Suppr>, le POSTcontinuerasonprogramme
de test.
Pour accéder au Setup après le POST:
•Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez
<Suppr> lors du POST, ou
•Pressez le bouton de réinitialisation situésur le châssis puis pressez
<Suppr> lors du POST, ou
•Eteignez et rallumez le système puis pressez <Suppr> lors du POST.
Pour mettre àjour le BIOS avec AFUDOS:
Bootez le système àl’aide d’une disquette qui contient le dernier fichier BIOS. A
l’ouverture de la session DOS, saisissez afudos /i<filename.rom> puis pressez
Entrée. Rebootez le système lorsque la mise àjour sera terminée.
Pour mettre àjour le BIOS avec ASUS EZ Flash:
Bootez le système puis pressez <Alt>-<F2> lors du POST pour lancer EZ Flash.
Insérez la disquette qui contient le dernier fichier BIOS. EZ Flash effectuera le
processus de mise àjour du BIOS et rebootera automatiquement le système une
fois qu’il aura terminé.
Pour récupérer le BIOS avec CrashFree BIOS 2:
Bootezlesystème.SileBIOSestcorrompu,l’outilderécupérationautomatiqueCrashFree
BIOS 2 détectera une disquette ou un CD pour restaurer le BIOS. Insérez le CD de
support pour la carte mère ou une disquette qui contient le fichier BIOS original ou le
dernier fichier BIOS. Rebootez le système une fois que le BIOS sera rétabli.
. Informations sur le CD technique
Cette carte mère supporte les systèmes d’exploitation Windows 98SE/ME/2000/XP.
Installez toujours la dernière version d’OS et les mises àjour correspondantes de
manière àmaximiser les caractéristiques de votre hardware.
LeCD technique livréavec lacartemère contient des logicielsetde nombreux pilotes
etutilitairesquiaméliorentlesfonctionsdela carte mère. Pour utiliser le CD technique,
insérez-le simplement dans votre lecteur CD-ROM. si Autorun est activédans votre
ordinateur, le CD affiche automatiquement l’écran de bienvenue et les menus
d’installation. Si l’écran de bienvenue n’apparaît pas automatiquement, localisez le
fichierASSETUP.EXE dansledossier BIN du CD techniqueetdouble-cliquezdessus.

5
Deutsch
ASUS P4P800-E Deluxe-Motherboard
2. Installieren der CPU
Folgen Sie bitte den nachstehenden Schritten, um eine CPU zu installieren.
1. Suchen Sie auf dem Motherboard den 478-pol. ZIF-Sockel.
2. Heben Sie den Sockelhebel bis zu einem Winkel von 90 Grad hoch.

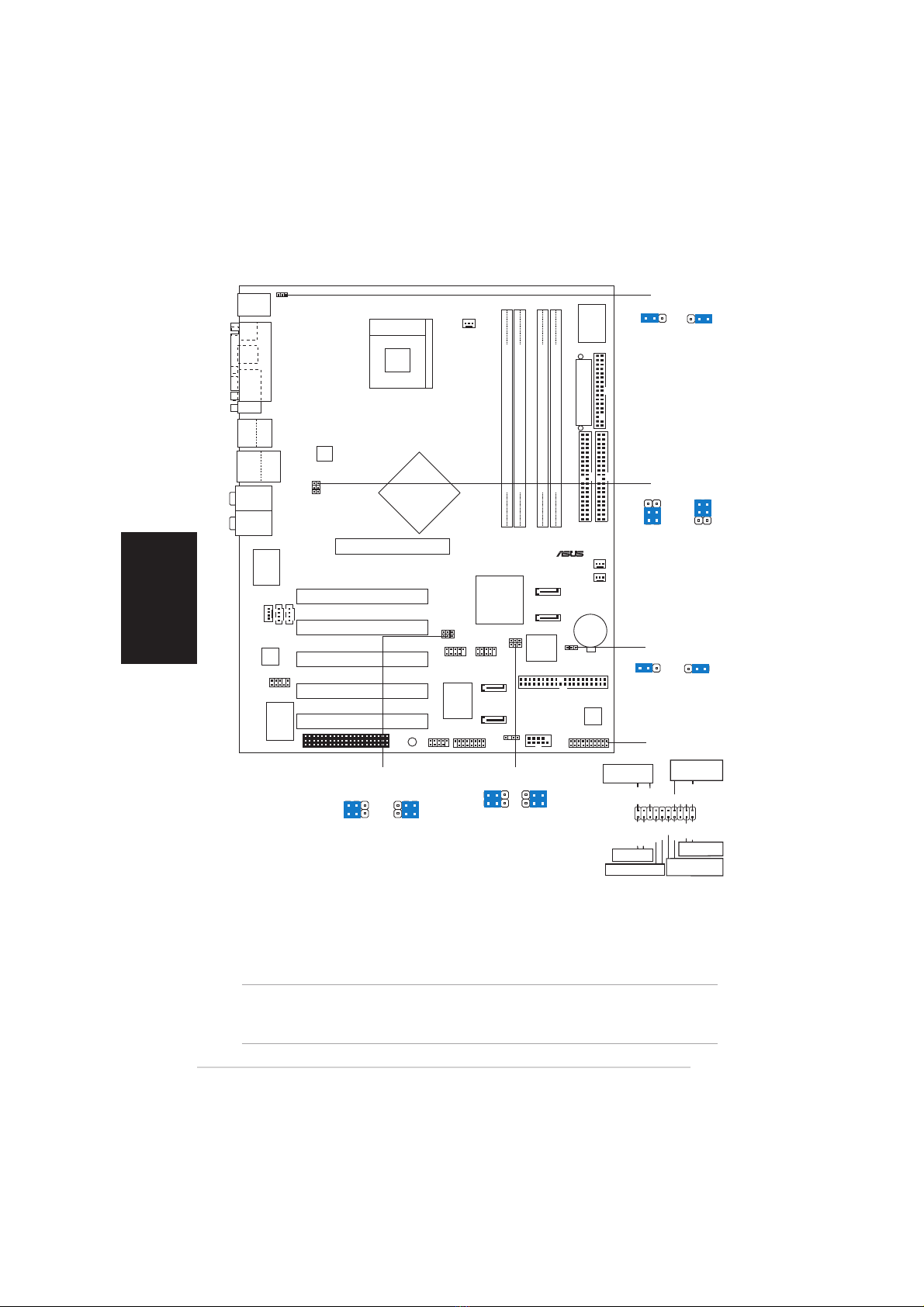

1. Motherboard layout
WARNUNG!
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
gewaltsam hinein, um verbogene Kontaktstifte und Schäden an der CPU zu
vermeiden!
PLED-
Ground
PWR +5V
Speaker
Ground
ExtSMI#
Ground
Reset Ground
Ground
PLED+
IDE_LED+
IDE_LED-
* BenötigtATX-Stromversorgung.
SMI-Leiter ATX-Stromschalter*
Strom-LED
IDE-LED Reset-Schalter
Lautsprecher-
anschluss
PCI1
PANEL
P4P800-E
®
CR2032 3V
Lithium Cell
CMOS Power
CD
AUX
Super
I/O
4Mbit
Firmware
Hub
PS/2KBMS
T: Mouse
B: Keyboard
Below:Mic In
Center:Line Out
Top:Line In
Accelerated Graphics Port (AGP)
CPU_FAN
FP_AUDIO
Audio
Codec
USB2.0
T: USB3
B: USB4
Top:
RJ-45
GAME
Socket 478
ATX12V1
CHASSIS
DDR DIMM_B1 (64 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5 IE1394_2
CLRTC
FLOPPY1
PRI_IDE1
SEC_IDE1
ATX Power Connector
DDR DIMM_A1 (64 bit,184-pin module)
DDR DIMM_A2 (64 bit,184-pin module)
DDR DIMM_B2 (64 bit,184-pin module)
KBPWR
CHA_FAN
1394
Top:
USB1
USB2
Bottom:
Intel
ICH5R
Intel
82865PE
Memory
Controller
Hub
Marvell
88E8001
Gbit
Speech
Controller
SATA1
COM2
USB_56 USB_78
PROMISE
PDC20378
SB_PWR
SMB20
PWR_FAN
SATA2
VIA
VT6307
Chipset
PRI_RAID
MODEM
WIFI
USBPW12
USBPW34
USBPW56
USBPW78
PARALLEL PORT
COM1
SPDIF_O
SPDIF_O2
Below:
Side surround L/R
Center:
Back surround L/R
Top:Bass
SATA_RAID1
SATA_RAID2
CLRTC
Normal Clear CMOS
(Default)
12 23
(Default)
+5V +5VSB
KBPWR 2312
SMB20
Disable
Enable (Default)
3
2
21
3
2
2
1+5V
(Default) +5VSB
USBPW12
USBPW34
3
2
21
+5V
(Default) +5VSB
USBPW56
USBPW78
PANEL

6
Deutsch
ASUS P4P800-E Deluxe-Motherboard
3. Richten Sie die markierte Ecke der CPU auf die Sockelecke, die dem
Hebelscharnier am nächsten liegt, aus.
4. Setzen Sie die CPU vorsichtig in den Sockel ein.Achten Sie auf den korrekten Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um die
CPU zu arretieren. Sie hören einen Klickton, wenn der Hebel einrastet.
3. Arbeitsspeicher
Das Motherboard ist mit vier Double Data Rate (DDR)-DIMM-Steckplätzen
ausgestattet. Diese Steckplätze unterstützen bis zu 4 GB Systemspeicher aus Nicht-
ECC PC3200/2700/2100 DIMMs.
HINWEISE
1. Lesen Sie bitte vor der DIMM-Installation die wichtigen Hinweise zu
Speicherkonfigurationen im Benutzerhandbuch.
2. Vor dem Ein- oder Ausbau von DIMM-Modulen bitte unbedingt den
Netzstecker ziehen, um Schäden an den Modulen oder anderen
Systemkomponenten zu vermeiden.
Tabelle 1 Empfohlene Arbeitsspeicherkonfigurationen
Tabelle 2 Speicherfrequenz-/CPU FSB-Synchronisation
CPU FSB DDR DIMM-Typ Speicherfrequenz
800 MHz PC3200/PC2700*/PC2100 400/333*/266 MHz
533 MHz PC2700/PC2100 333/266 MHz
400 MHz PC2100 266 MHz
Steckplätze
Modus DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2
(blau) (schwarz) (blau) (schwarz)
Ein-Kanal (1) Installiert ———
(2) —Installiert ——
(3) ——Installiert —
(4) ———Installiert
Dual-Kanal (1) Installiert —Installiert —
(2) —Installiert —Installiert
(3)* Installiert Installiert Installiert Installiert
* Wenn Sie eine CPU FSB von 800MHz verwenden, dann können PC2700 DDR DIMMs
wegen der Chipsatzeinschränkung nur mit 320MHz (nicht 333MHz) arbeiten.
* Bei einer Dual-Kanalkonfiguration (3) können Sie:
•identische DIMMs in alle vier Steckplätze einstecken, oder
•ein identisches DIMM-Paar in DIMM_A1 und DIMM_B1 (blaue Steckplätze) und
ein identisches DIMM-Paar in DIMM_A2 und DIMM_B2 (schwarze Steckplätze)
einstecken.

7
Deutsch
ASUS P4P800-E Deluxe-Motherboard
4. BIOS-Informationen
Das BIOS ist in einem Flash-ROM auf dem Motherboard gespeichert. Sie können
mit Hilfe des BIOS-Setupprogramms die BIOS-Informationen aktualisieren oder die
Parameterkonfigurieren.Aufden BIOS-Seiten finden SieNavigationstastenund eine
kurze Online-Hilfe. Laden Sie bitte die Standardwerte (Setup-Defaults), wenn
Systemprobleme auftreten oder das System unstabil geworden ist, nachdem die
Einstellungen geändert wurden. Sehen Sie im Kapitel 4 des Benutzerhandbuchs für
ausführende BIOS-Informationen nach. Besuchen Sie die ASUS-Website
(www.asuscom.de/bios) für die jeweils aktuellste BIOS-Version.
Aufrufen des Setupprogramms beim Starten:
Drücken Sie die Taste <Entf> während des Einschaltselbsttests (POST); ansonsten
setzt der POST seine Testroutinen fort.
Aufrufen des Setupprogramms nach dem POST:
•Starten Sie das System erneut, indem Sie <Strg> + <Alt> + <Entf> drücken.
Drücken Sie anschließend <Entf> während des POST.
•Oder drücken Sie die Reset-Taste am Computergehäuse. Drücken Sie
anschließend <Entf> während des POST.
•OderschaltenSiedasSystemausund dann wieder ein. DrückenSieanschließend
<Entf> während des POST.
Aktualisieren des BIOS mit AFUDOS:
BootenSiedasSystem von einer Diskette, die dieneuesteBIOS-Dateienthält.Tippen
Sie in die DOS-Eingabeaufforderung afudos /i<filename.rom> ein und drücken
anschließend die Eingabetaste. Starten Sie das System neu, nachdem die
Aktualisierung vervollständigt wurde.
Aktualisieren des BIOS mit ASUS EZ Flash:
Booten Sie das System neu und drücken <Alt>-<F2> während des POST, um EZ
Flash zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei enthält, ein. EZ
FlashführtdenBIOS-Aktualisierungsprozessausundstartet das System automatisch
nach dem Vervollständigen des Prozesses neu.
Wiederherstellen des BIOS mit CrashFree BIOS 2:
Booten Sie das System. Wenn das BIOS beschädigt ist, sucht das CrashFree BIOS
2Auto-Wiederherstellungsdienstprogramm eine Diskette oder CD, mit der das BIOS
wiederhergestellt werden kann. Legen Sie die Motherboard Support-CD oder eine
Diskette,diedieoriginaleoderneueste BIOS-Datei enthält,ein.StartenSiedasSystem
neu, nachdem das BIOS wiederhergestellt wurde.
. Informationen über die Software Support CD
Das Motherboard unterstützt die Windows 98SE/ME/2000/XP-Betriebssysteme.
Verwenden Sie bitteimmerdie jeweils letzteVersion des Betriebssystemsundführen
ggf. die notwendigen Aktualisierungen durch, um die maximale Leistung Ihrer
Hardware zu erhalten.
DiedemMotherboardbeigefügteSupportCDbeinhaltet nützlicheSoftware und einige
Utility-Treiber, die die Funktionen des Motherboards verstärken. Legen Sie einfach
dieCDinIhrCD-ROM-Laufwerkein.EinBegrüßungsbild,sowieeinInstallationsmenü,
erscheinen automatisch, wenn die Autorun-Funktion in Ihrem System aktiviert ist.
Falls das Begrüßungsfenster nicht automatisch erscheint, klicken Sie bitte doppelt
auf die Datei ASSETUP.EXE in dem BIN-Ordner auf der Support CD, um das
Installationsmenüaufzurufen.

8
Scheda madre ASUS P4P800-E Deluxe
Italiano
2. Installazione della CPU
Attenersi alle fasi seguenti per installare una CPU.
1. Ubicare la presa ZIF a 478 pin sulla scheda madre.
2. Sollevare la leva della presa ad un angolo di almeno 90°.
1. Diagramma disposizione scheda madre
AVVISO!
La CPU puòessere inserita solamente con un corretto orientamento. NON forzare
la CPU nella presa diversamente si possono piegare i pin e danneggiare la CPU!
PLED-
Ground
PWR +5V
Speaker
Ground
ExtSMI#
Ground
Reset Ground
Ground
PLED+
IDE_LED+
IDE_LED-
SMI Lead
IDE_LED
LED della
corrente
Connettore
altoparlanti
Interruttore
Reimposta
Interruttore di
corrente ATX*
* Richiede una fonte di alimentazione ATX.
PCI1
PANEL
P4P800-E
®
CR2032 3V
Lithium Cell
CMOS Power
CD
AUX
Super
I/O
4Mbit
Firmware
Hub
PS/2KBMS
T: Mouse
B: Keyboard
Below:Mic In
Center:Line Out
Top:Line In
Accelerated Graphics Port (AGP)
CPU_FAN
FP_AUDIO
Audio
Codec
USB2.0
T: USB3
B: USB4
Top:
RJ-45
GAME
Socket 478
ATX12V1
CHASSIS
DDR DIMM_B1 (64 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5
IE1394_2
CLRTC
FLOPPY1
PRI_IDE1
SEC_IDE1
ATX Power Connector
DDR DIMM_A1 (64 bit,184-pin module)
DDR DIMM_A2 (64 bit,184-pin module)
DDR DIMM_B2 (64 bit,184-pin module)
KBPWR
CHA_FAN
1394
Top:
USB1
USB2
Bottom:
Intel
ICH5R
Intel
82865PE
Memory
Controller
Hub
Marvell
88E8001
Gbit
Speech
Controller
SATA1
COM2
USB_56 USB_78
PROMISE
PDC20378
SB_PWR
SMB20
PWR_FAN
SATA2
VIA
VT6307
Chipset
PRI_RAID
MODEM
WIFI
USBPW12
USBPW34
USBPW56
USBPW78
PARALLEL PORT
COM1
SPDIF_O
SPDIF_O2
Below:
Side surround L/R
Center:
Back surround L/R
Top:Bass
SATA_RAID1
SATA_RAID2
CLRTC
Normal Clear CMOS
(Default)
12 23
(Default)
+5V +5VSB
KBPWR 2312
SMB20
Disable
Enable (Default)
3
2
21
3
2
2
1+5V
(Default) +5VSB
USBPW12
USBPW34
3
2
21
+5V
(Default) +5VSB
USBPW56
USBPW78
PANEL

9
Scheda madre ASUS P4P800-E Deluxe
Italiano
Tavola1 Configurazioni raccomandate della memoria
Tavola 2 Frequenza della memoria / sincronizzazione FSB CPU
CPU FSB Tipo DIMM DDR Frequenza memoria
800 MHz PC3200/PC2700*/PC2100 400/333*/266 MHz
533 MHz PC2700/PC2100 333/266 MHz
400 MHz PC2100 266 MHz
Prese
ModalitàDIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2
(Blu) (Nero) (Blu) (Nero)
Canale singolo (1) Corredato ———
(2) —Corredato ——
(3) ——Corredato —
(4) ———Corredato
Canale doppio (1) Corredato —Corredato —
(2) —Corredato —Corredato
(3)* Corredato Corredato Corredato Corredato
* Quando si utilizza FSB CPU 800 MHz, i DIMM DDR PC2700 possono funzionare
solamente a 320 MHz (non a 333 MHz) a causa delle limitazioni del Chipset.
* Per la configurazione canale doppio (3), si può:
•installare DIMM identici su tutte le quattro prese, oppure
•installare coppie identiche di DIMM su DIMM_A1 e DIMM_B1 (prese blu) e coppie
identiche di DIMM su DIMM_A2 e DIMM_B2 (prese nere)
3. Porre la CPU sulla presa in modo che gli angoli contrassegnati coincidano con la
base della leva della presa.
4. Inserire completamente con delicatezza la CPU nella presa.
5. Quando la CPU èal suo posto, abbassare la leva della presa per bloccare la
CPU. La leva scatta sulla linguetta laterale indicando che èbloccata.
3. Memoria di sistema
La scheda madre ha quattro prese DIMM DDR (Double Data Rate) che supportano
DIMMnon-ECCPC3200/2700/2100permemoriedisistemacondimensionimassime
di 4 GB.
NOTE
1. Prima di installare i DIMM leggere le note riguardo alla configurazione
della memoria riportate nella Guida utente.
2. Assicurarsi di scollegare l'alimentazione prima di aggiungere o rimuovere
iDIMMperevitaredidanneggiarequesti ultimi o qualsiasi altro componente
del sistema.

10
Scheda madre ASUS P4P800-E Deluxe
Italiano
4. Informazioni sul BIOS
La Flash ROM sulla scheda madre contiene il BIOS. Èpossibile aggiornare le
informazioni del BIOS, o configurare i parametri utilizzando l'utilitàdi configurazione
BIOS Setup. La schermata BIOS include tasti di navigazione ed una concisa guida in
linea. Se si riscontrano problemi con il sistema, oppure se questo diventa instabile
dopo avere modificato le impostazioni, caricare le impostazioni predefinite di
configurazione Setup Defaults. Fare riferimento al Capitolo 4 della Guida utente per
informazioni dettagliate sul BIOS. Visitare la pagina Web ASUS (www.asus.com)
per gli aggiornamenti.
Per accedere al Setup all'avvio:
Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il
tasto <Delete>, il POST continua le sue routine di diagnostica.
Per accedere al Setup dopo il POST:
•Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il
tasto <Delete> durante il POST, oppure
•Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il
POST, oppure
•Spegneree riaccendere ilsistema e poipremere il tasto<Delete> durante il POST
Per aggiornare il BIOS con AFUDOS:
Avviare il sistema da un dischetto floppy che contenga il file BIOS piùaggiornato. Al
promptdi DOS, scrivere: afudos /i<filename.rom> poipremere il tastoEnter / Invio.
Riavviare il sistema quando l'aggiornamento ècompletato.
Per aggiornare il BIOS con ASUS EZ Flash:
Avviare il sistema e premere <Alt>-<F2> durante il POST per avviare EZ Flash.
Inserireun dischetto floppy checontengail file BIOS piùaggiornato.EZFlash esegue
le procedure d'aggiornamento del BIOS e, una volta completato, riavvia
automaticamente il sistema.
Per ripristinare il BIOS con CrashFree BIOS 2:
Avviare il sistema. Se il BIOS ècorrotto lo strumento di ripristino automatico di
CrashFree BIOS 2 cerca un dischetto floppy o un CD per ripristinare il BIOS. Inserire
il CD di supporto della scheda madre, oppure un dischetto floppy che contenga il file
BIOS originale o piùaggiornato. Riavviare il sistema quando il BIOS èripristinato.
. Informazioni sul CD di supporto al Software
Questascheda madre supporta unsistema operativo (OS) Windows98SE/ME/2000/
XP.Installatesemprel’ultimaversione OS e gliaggiornamenticorrispondenti,in modo
da massimizzare le funzioni del vostro hardware.
Il CD di supporto in dotazione alla scheda madre contiene dei software utili e diversi
utility driver che potenziano le funzioni della scheda madre. Per cominciare a usare il
CDdisupporto, basta inserireilCDnel CD-ROM drive. IlCDmostraautomaticamente
lo schermo di benvenuto e i menu dell’installazione se Autorun èattivato nel vostro
computer. Se lo schermo di benvenuto non compare automaticamente, trovate e
cliccate due volte il file ASSETUP.EXE dalla cartella BIN nel CD di supporto per
mostrare i menu.

11
Placa base ASUS P4P800-E Deluxe
Español
2. Instalación de la CPU
Para instalar la CPU siga estas instrucciones.
1. Localice la ranura ZIF de 478 contactos en la placa base.
2. Levante la palanca de la ranura hasta un ángulo de 90º.
1. Distribución de la placa base
¡ADVERTENCIA!
La CPU encaja solamente en una dirección. NO la fuerce sobre la ranura para
evitar que los contactos se doblen y la CPU quede dañada!
* Necesita una fuente de alimentación ATX.
PLED-
Ground
PWR +5V
Speaker
Ground
ExtSMI#
Ground
Reset Ground
Ground
PLED+
IDE_LED+
IDE_LED-
Terminal SMI
IDE_LED
LED de
alimentación
Conexión de
altavoces
Interruptor de
reinicio
Interruptor de
alimentación ATX*
PCI1
PANEL
P4P800-E
®
CR2032 3V
Lithium Cell
CMOS Power
CD
AUX
Super
I/O
4Mbit
Firmware
Hub
PS/2KBMS
T: Mouse
B: Keyboard
Below:Mic In
Center:Line Out
Top:Line In
Accelerated Graphics Port (AGP)
CPU_FAN
FP_AUDIO
Audio
Codec
USB2.0
T: USB3
B: USB4
Top:
RJ-45
GAME
Socket 478
ATX12V1
CHASSIS
DDR DIMM_B1 (64 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5 IE1394_2
CLRTC
FLOPPY1
PRI_IDE1
SEC_IDE1
ATX Power Connector
DDR DIMM_A1 (64 bit,184-pin module)
DDR DIMM_A2 (64 bit,184-pin module)
DDR DIMM_B2 (64 bit,184-pin module)
KBPWR
CHA_FAN
1394
Top:
USB1
USB2
Bottom:
Intel
ICH5R
Intel
82865PE
Memory
Controller
Hub
Marvell
88E8001
Gbit
Speech
Controller
SATA1
COM2
USB_56 USB_78
PROMISE
PDC20378
SB_PWR
SMB20
PWR_FAN
SATA2
VIA
VT6307
Chipset
PRI_RAID
MODEM
WIFI
USBPW12
USBPW34
USBPW56
USBPW78
PARALLEL PORT
COM1
SPDIF_O
SPDIF_O2
Below:
Side surround L/R
Center:
Back surround L/R
Top:Bass
SATA_RAID1
SATA_RAID2
CLRTC
Normal Clear CMOS
(Default)
12 23
(Default)
+5V +5VSB
KBPWR 2312
SMB20
Disable
Enable (Default)
3
2
21
3
2
2
1+5V
(Default) +5VSB
USBPW12
USBPW34
3
2
21
+5V
(Default) +5VSB
USBPW56
USBPW78
PANEL

12
Placa base ASUS P4P800-E Deluxe
Español
3. Coloque la CPU sobre la ranura de manera que la esquina marcada coincida
con la base de la palanca de la ranura.
4. Inserte con cuidado la CPU en la ranura hasta que entre en su sitio.
5. Cuando la CPU se encuentre en su sitio, empuje la palanca de la ranura para
fijarla CPU. Lapalanca encajaráen la fichalateral para indicarqueestácerrada.
3. Memoria de sistema
La placa base incluye cuatro ranuras DIMM DDR (Doble velocidad de datos) que
admiten DIMM no ECC PC3200/2700/2100 sin memoria intermedia hasta 4Gb de
memoria de sistema.
NOTAS
1. Lea las notas importantes acerca de la configuración del sistema en
la guía del usuario antes de instalar los DIMM.
2. Asegúrese de desenchufar la fuente de alimentación antes de añadir o
extraermódulosDIMM para evitar dañarlosmódulosuotros componentes
del sistema.
Tabla 1 Configuraciones de memoria recomendadas
Tabla 2 Sincronización de la frecuencia de memoria/CPU FSB
CPU FSB Tipo de DIMM DDR Frecuencia de memoria
800 MHz PC3200/PC2700*/PC2100 400/333*/266 MHz
533 MHz PC2700/PC2100 333/266 MHz
400 MHz PC2100 266 MHz
Ranuras
Modo DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2
(azul) (negro) (azul) (negro)
Canal sencillo (1) Poblado ———
(2) —Poblado ——
(3) ——Poblado —
(4) ———Poblado
Canal dual (1) Poblado —Poblado —
(2) —Poblado —Poblado
(3)* Poblado Poblado Poblado Poblado
* Cuando utilice una CPU FSB de 800MHz, los DIMM DDR PC2700 pueden funcionar
solamente a 320MHz (no a 333MHz) debido a la limitación del juego de chips.
* Para la configuración de un canal dual (3), puede:
•instalar DIMM idénticos en todas las ranuras, o
•instalar pares de DIMM idénticos en DIMM_A1 y DIMM_B1 (zóclaos azules) y
pares DIMM idénticos en DIMM_A2 y DIMM_B2 (ranuras negras)

13
Placa base ASUS P4P800-E Deluxe
Español
4. Información de la BIOS
LaFlash ROM de la placabase contiene laBIOS. Puede actualizarla información de
la BIOS o configurar los parámetros utilizando la utilidad Configuración de la BIOS.
Las pantallas de la BIOS incluyen teclas de navegación y una breve ayuda en línea
para guiarle. Si encuentra algún problema con el sistema o si el sistema se vuelve
inestable tras cambiar la configuración, cargue los valores de configuración
predeterminados. Consulte el Capítulo 4 de la guía de usuairo para obtener
informacióndetallada sobre laBIOS.Visite el sitio webASUS(www.asus.com) para
obtener actualizaciones.
Para entrar en la Configuración al inicio:
Pulse <Suprimir> durante la comprobación inicial (Power-On Self Test, POST). Si
no lo hace, POST continuarácon las pruebas de rutina.
Para entrar en la Configuración tras el POST:
•Reinicie el sistema pulsando <Ctrl> + <Alt> + <Supr.> y, a continuación, pulse
<Suprimir> durante el POST, o
•Pulse el botón de reinicio del chasis y, a continuación, pulse <Suprimir> durante
el POST, o
•Apague el sistema y vuelva a encenderlo y pulse <Suprimir> durante el POST
Para actualizar la BIOS con AFUDOS:
Inicie el sistema desde un disquete que contenga, el último archivo de la BIOS. En el
símbolo de raíz, escriba afudos /i<filename.rom> y pulse Intro. Reinicie el sistema
cuando se haya completado la actualización.
Para actualizar la BIOS con ASUS EZ Flash:
Inicie el sistema y pulse <Alt>-<F2> durante el POST para ejecutar EZ Flash.
Introduzcaun disquete quecontengael último archivodela BIOS. EZFlashrealizará
elprocesodeactualizaciónde la BIOS y reiniciaráautomáticamenteelsistemacuando
haya terminado.
Para recuperar la BIOS con CrashFree BIOS 2:
Inicie el sistema. Si la BIOS estádañada, la herramienta de recuperación CrashFree
BIOS 2 buscaráun disquete o un CD para recuperar la BIOS. Introduzca el CD de
ayuda de la placa base o un disquete con el archivo original de la BIOS o el más
reciente. Reinicie el sistema tras recuperar la BIOS.
. Información del CD de software
Esta placa base admite los sistemas operativos (SO) Windows 98SE/ME/2000/XP.
Instalesiemprelaversiónmásrecientedel SO y las actualizacionescorrespondientes
para maximizar las funciones del hardware.
El CD que se suministra con la placa base contiene un útil software y varios
controladores para mejorar las características de la placa base. Para comenzar a
utilizar el CD, simplemente tiene que introducirlo en la unidad de CD-ROM. El CD
mostraráautomáticamentela pantalla debienvenida y losmenús de instalación sisu
equipo tiene activada la función de reproducción automática. Si la pantalla de
bienvenida no aparece automáticamente, localice y haga doble clic sobre el archivo
ASSETUP.EXE de la carpeta BIN del CD para mostrar los menús.

14
истемная плата ASUS P4P800-E Deluxe
усский
2 Установка процессора
ля установки процессора:
1. айдите на системной плате 478-выводной разъем типа IF.
2. однимите рычажок фиксации процессора так, чтобы угол составил не менее 90°.
1 хема системной платы
У!
уществует только одно правильное положение процессора при установке.
е применяйте излишнюю силу при установке процессора в разъем, чтобы
не погнуть контакты и не повредить процессор!
PLED-
Ground
PWR +5V
Speaker
Ground
ExtSMI#
Ground
Reset Ground
Ground
PLED+
IDE_LED+
IDE_LED-
ндикатор SMI
IDE_LED
ндикатор
питания
азъем динамика
нопка
перезагрузки
ыключатель
питания ATX*
* еобходим блок питания ATX.
PCI1
PANEL
P4P800-E
®
CR2032 3V
Lithium Cell
CMOS Power
CD
AUX
Super
I/O
4Mbit
Firmware
Hub
PS/2KBMS
T: Mouse
B: Keyboard
Below:Mic In
Center:Line Out
Top:Line In
Accelerated Graphics Port (AGP)
CPU_FAN
FP_AUDIO
Audio
Codec
USB2.0
T: USB3
B: USB4
Top:
RJ-45
GAME
Socket 478
ATX12V1
CHASSIS
DDR DIMM_B1 (64 bit,184-pin module)
PCI2
PCI3
PCI4
PCI5
IE1394_2
CLRTC
FLOPPY1
PRI_IDE1
SEC_IDE1
ATX Power Connector
DDR DIMM_A1 (64 bit,184-pin module)
DDR DIMM_A2 (64 bit,184-pin module)
DDR DIMM_B2 (64 bit,184-pin module)
KBPWR
CHA_FAN
1394
Top:
USB1
USB2
Bottom:
Intel
ICH5R
Intel
82865PE
Memory
Controller
Hub
Marvell
88E8001
Gbit
Speech
Controller
SATA1
COM2
USB_56 USB_78
PROMISE
PDC20378
SB_PWR
SMB20
PWR_FAN
SATA2
VIA
VT6307
Chipset
PRI_RAID
MODEM
WIFI
USBPW12
USBPW34
USBPW56
USBPW78
PARALLEL PORT
COM1
SPDIF_O
SPDIF_O2
Below:
Side surround L/R
Center:
Back surround L/R
Top:Bass
SATA_RAID1
SATA_RAID2
CLRTC
Normal Clear CMOS
(Default)
12 23
(Default)
+5V +5VSB
KBPWR 2312
SMB20
Disable
Enable (Default)
3
2
21
3
2
2
1+5V
(Default) +5VSB
USBPW12
USBPW34
3
2
21
+5V
(Default) +5VSB
USBPW56
USBPW78
PANEL

15
истемная плата ASUS P4P800-E Deluxe
усский
3. ри установке процессора в разъем совместите помеченный угол процессора с основанием
рычажка фиксации.
4. Аккуратно вставьте процессор в гнездо так, чтобы он принял нужное положение.
5. атем опустите рычажок фиксации процессора, чтобы зафиксировать процессор. ычажок
должен защелкнуться за боковой выступ. Это значит, что процессор зафиксирован.
3 истемная память
а системной плате расположены четыре разъема для модулей памяти Double Data Rate (DDR)
DIMM, в которые устанавливаются небуферизованные модули памяти DIMM non-ECC PC3200/
2700/2100. Объем памяти каждого из модулей может быть до 4 б.
римечания
1. еред установкой модулей памяти DIMM прочтите важные примечания о
конфигурации памяти, указанные в руководстве пользователя.
2. о избежание выхода из строя модулей питания или других компонентов системы
перед установкой убедитесь, что питание отключено.
аблица 1 екомендованная конфигурация памяти
аблица 2 инхронизация частот памяти и шины (CPU FSB)
CPU FSB ип DDR DIMM астота памяти
800 ц PC3200/PC2700*/PC2100 400/333*/266 ц
533 ц PC2700/PC2100 333/266 ц
400 ц PC2100 266 ц
азъемы
ежим DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2
(синий) (черный) (синий) (черный)
Одноканальный (1) аполнен — — —
(2) — аполнен — —
(3) — — аполнен —
(4) — — — аполнен
вуканальный (1) аполнен — аполнен —
(2) — аполнен — аполнен
(3)* аполнен аполнен аполнен аполнен
* сли частота шины процессора 800 ц, то модуль памяти PC2700 DDR DIMM может работать
только на частоте 320 ц из-за внутренних ограничений платы.
*  случае двуканальной конфигурации (3) можно:
• установить одинаковые модули памяти DIMM во все четыре гнезда, или
• установить одинаковые пары модулей памяти DIMM в разъемы DIMM_A1 и DIMM_B1 (синие
разъемы), и в DIMM_A2 и DIMM_B2 (черные разъемы).

16
истемная плата ASUS P4P800-E Deluxe
усский
4 азовая система ввода/вывода (BIOS)
BIOS записан в микросхеме энергонезависимой памяти, находящейся на системной плате.
спользуя утилиту настройки BIOS можно настроить или обновить BIOS. Экраны BIOS содержат
кнопки навигации и краткую справку. сли после изменения настроек BIOS система стала
работать нестабильно, восстановите настройки по умолчанию (Setup Defaults). одробное
описание базовой системы ввода/вывода BIOS см. в разделе 4 руководства пользователя.
Обновления можно найти на веб-сайте компании ASUS (www asus com)
тобы войти в режим настройки при загрузке системы:
нажмите на клавишу Delete во время выполнения системой программы самотестирования
(POST). сли не нажимать на клавишу Delete, то продолжится выполнение программы
самотестирования.
тобы войти в режим настройки после завершения выполнения программы
самотестирования (POST):
• перезагрузите систему, используя клавиши Ctrl + Alt + Delete, затем нажмите на клавишу
Delete во время выполнения программы самотестирования или
• нажмите на кнопку reset (сброс) на корпусе , затем нажмите на клавишу Delete во время
выполнения программы самотестирования
• выключите и снова включите систему , затем нажмите на клавишу Delete во время выполнения
программы самотестирования
ля обновления BIOS с помощью AFUDOS:
агрузите систему с дискеты, на которой содержится последняя версия BIOS.  командной
строке DOS введите afudos /i<filename rom> и нажмите Enter. осле завершения обновления
перезапустите систему.
ля обновления BIOS с ASUS EZ Flash:
агрузите систему и нажмите Alt-F2 в то время как программа самотестирования будет запускать
E Flash. ставьте дискету, на которой содержится последняя версия BIOS. E Flash выполнит
обновление BIOS и автоматически перезагрузит систему.
ля восстановления BIOS с помощью CrashFree BIOS 2:
агрузите систему. сли BIOS поврежден, программа автовосстановления CrashFree BIOS 2
проверит наличие дискеты или компакт-диска для восстановления BIOS. ставьте компакт-диск
или дискету со средствами поддержки для системной платы, на которой содержится
первоначальная или последняя версия BIOS. ерегрузите систему после восстановления BIOS.
5 нформация о компакт-диске с О
анная системная плата поддерживается операционными системами
Windows 98SE/ME/2000/XP. екомендуется устанавливать наиболее новые операционные
системы и соответствующие обновления для полноценного использования возможностей
аппаратного обеспечения.
омпакт-диск, поставляемый вместе с системной платой, содержит полезные программы и
утилиты, расширяющие возможности системной платы. тобы начать работу с этим компакт-
диском, вставьте его в привод CD-ROM. Автоматически запустится экран приветствия и
установочные меню (если функция Автозапуск включена). сли экран приветствия не появился
автоматически, для его отображения найдите и запустите файл ASSETUPEXE, находящийся в
каталоге BIN на компакт-диске.
