Atag CX4574M User manual

Gebruiksaanwijzing
oven
Instructions for use
oven
CX4574M

NL Handleiding NL 3 - NL 46
EN Manual EN 3 - EN 46
Gebruikte pictogrammen - Pictograms used
Belangrijk om te weten - Important information
Tip - Tip

NL 3
INHOUD
Uw oven
Inleiding 4
Bedieningspaneel 5
Beschrijving 6
Aanraakscherm 7
Hoofdschermen 8
Functie-instelscherm 10
Stand-by scherm 11
Eerste gebruik
Eerste gebruik 12
Bediening
Gebruik van het ‘Plus’ menu 14
Toetsenbord openen 16
Gebruik
Ovenfunctie 17
Magnetron gebruik 19
Magnetron functie 21
Een ‘Extra’s’ functie gebruiken 22
Functies tabel 26
Uitgestelde start 30
Meerfase koken 32
Aanvullende functies 34
Instellingen 38
Reinigen
Het toestel reinigen 41
Stoomreinigen 41
Inschuifgeleiders verwijderen en reinigen 42
Ovenlamp vervangen 43
Problemen oplossen
Algemeen 44
Uw oven en het milieu
Afvoer van het apparaat en de verpakking 46

NL 4
Inleiding
Gefeliciteerd met uw keuze voor deze Atag combi-magnetron oven.
In het ontwerp van dit product heeft eenvoudige bediening en optimale
gebruiksvriendelijkheid centraal gestaan. De oven biedt een uitgebreide
reeks instellingen, zodat u altijd de juiste bereidingswijze kunt kiezen.
In deze handleiding leest u hoe u deze oven het best kunt
gebruiken. Naast informatie over de bediening, vindt u hier ook
achtergrondinformatie die u tijdens het gebruik van het apparaat van
pas kan komen.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!
Lees deze gebruikershandleiding door voordat u het apparaat
in gebruik neemt, en berg de handleiding daarna veilig op voor
toekomstig gebruik.
De installatie-instructies worden afzonderlijk meegeleverd.
UW OVEN

NL 5
UW OVEN
Bedieningspaneel
01.Aan/uit toets; te bedienen om:
▷het toestel in te schakelen.
▷het toestel naar de stand-by te schakelen.
▷het toestel uit te schakelen. Houd hiervoor de ‘Aan/uit toets’
ingedrukt tot het toestel uitschakeld.
02.X toets; te bedienen om:
▷een stap terug in het menu te gaan.
▷een pop-up met “nee” te beantwoorden of te sluiten.
▷een menu of functie te annuleren of te sluiten.
03.Quick start; te bedienen om:
▷direct de magnetron functie in te schakelen (vanuit het start-
of ‘Extra’s’ menu of de verschillende functie menu’s). Vaker
aanraken voegt extra tijd toe. Het magnetron vermogen en de
toegevoegde bereidingstijd zijn in het instellingen menu aan te
passen.
04.Bevestigingstoets; te bedienen om:
▷instellingen te bevestigen
▷een functie te starten.
▷een pop-up met “ja” te beantwoorden of te sluiten.
05.Aanraakscherm/display
10 15
10 10 2015
040502
01 03

NL 6
UW OVEN
Beschrijving
1. Bedieningspaneel
2. Inschuifniveaus
3. Ovendeur
4. Deurgreep
Het volgende toebehoren wordt bij uw toestel geleverd:
• Bakplaat; wordt gebruikt voor gebak en cakes.
Gebruik de bakplaat niet bij de magnetronfuncties!
• Ovenrooster; wordt vooral gebruikt voor het grillen.
Het ovenrooster kan ook gebruikt worden om een schaal of pan
met een gerecht op te plaatsen.
Gebruik het ovenrooster niet bij de magnetronfuncties!
Het ovenrooster is uitgerust met een veiligheidsnok.
Til het rooster aan de voorkant iets op en schuif het vervolgens uit
de ovenruimte.
• Glazen bakplaat; voor magnetrongebruik
1
3
Niveau 1
Niveau 2
Niveau 3
Niveau 4
2
4

NL 7
Inschuifgeleiders
• De oven heeft vier inschuifgeleiders (niveau 1 t/m 4).
• Niveau 1 wordt voornamelijk gebruikt voor de magnetron functies.
De niveaus 3 en 4 worden voornamelijk gebruikt voor de grillfunctie.
• Plaats het ovenrooster of bakplaat in de opening tussen de
draadprofielen van de inschuifgeleiders.
Deur
• De deurschakelaars onderbreken de werking van de oven wanneer
de ovendeur tijdens het gebruik wordt geopend. Bij sluiten van de
deur vervolgt de oven zijn werking.
• Deze oven heeft een ‘Soft close’ deursysteem. Dit zorgt ervoor dat
de deur vanzelf en gedempt vanaf een bepaalde hoek sluit.
Koelventilator
• Het apparaat is uitgerust met een koelventilator die de behuizing en
het bedieningspaneel koelt.
Aanraakscherm (touch screen)
• Bedien het aanraakscherm van uw oven door erop te tikken of te
vegen.
• Tik op het scherm om een functie te openen of een instelling aan te
passen.
• Veeg over het scherm om meer informatie / opties te tonen of een
instelling aan te passen.
Tikken: Vegen:
EXTRA’SOVEN МAGNETRON
10:15
:
:
Hetelucht
PROGRAMMA’S
180 30
31
°C
10:15
Raak voor de beste werking de toetsen aan met een groot deel van een
vingertop. Steeds wanneer u tijdens gebruik op een toets tikt klinkt er
een korte toon (tenzij dit in de instellingen is aangepast).
UW OVEN

NL 8
UW OVEN
Hoofdschermen
Startscherm
EXTRA’SOVEN МAGNETRON
10:15
01
03
02
04
05
07
06
Plus menu (01)
• Tik op het plus symbool om het ‘Plus’ menu te openen. De inhoud
van dit menu past zich aan naar gelang de mogelijkheden op dat
moment in de bediening.
Oven (02)
• Tik op ‘OVEN’ om het ovenfunctie menu te openen.
Kookwekker (03)
• Tik op het kookwekker symbool om het kookwekker menu te
openen. De kookwekker kan onafhankelijk van een ovenfunctie
worden gebruikt.
▷De langst mogelijke wekkertijd is 24 uur.
▷Wanneer de kookwekker afloopt, verschijnt er een pop-up en
klinkt er een geluidssignaal.
▷Tik op de X toets, bevestigingstoets of het scherm om het
geluidssignaal uit te schakelen en de pop-up te sluiten.
Het geluid stopt ook automatisch na ongeveer 1 minuut.
Extra’s (04)
• Tik op ‘EXTRA’S’ om de extra functies van het toestel te tonen.
Tijd (05)
• Hier wordt de dagtijd getoond.

NL 9
UW OVEN
Magnetron (06)
• Tik op ‘MAGNETRON’ om de magnetronfunctie te openen.
Verlichting (07)
• Tik op het ‘lamp’ symbool om de ovenverlichting in- of uit te
schakelen.
• De ovenverlichting gaat ook branden wanneer u de ovendeur opent
of een bereiding start. De ovenverlichting dooft automatisch (tenzij
dit in de instellingen is aangepast).
Extra’s scherm
COMBI
PROGRAMMA’S VERWARMEN
REINIGEN
SNEL VOOR-
VERWARMEN
10:15
0201 03
04
05
Snel voorverwarmen (01)
• Tik op ‘SNEL VOORVERWARMEN’ om de snel voorverwarmen
functie te openen.
Combi (02)
• Tik op ‘COMBI’ om het combi functie menu te openen.
Reinigen (03)
• Tik op ‘REINIGEN’ om de reinigingsfunctie te openen.
Verwarmen (04)
• Tik op ‘VERWARMEN’ om het verwarmfuncties menu te openen.
Hier zijn bordenwarmen, ontdooien en warmhouden te vinden.
Programma’s (05)
• Tik op ‘PROGRAMMA’S’ om het programma’s menu te openen.
Hier zijn de favorieten en de automatische programma’s te vinden.

NL 10
UW OVEN
Functie-instelscherm
Hetelucht
PROGRAMMA´S
10
:
15
180°C
01
02
05
04
03
Functie kiezen (01)
• Tik op de pijltjes boven en onder de functie of veeg over het
symbool om een functie te kiezen (zie ook ‘Toetsenbord openen’).
Temperatuur/vermogen instellen (02)
• Tik op de pijltjes boven en onder de temperatuur/vermogen of veeg
over de temperatuur/vermogen aanduiding om een temperatuur of
vermogen te kiezen (zie ook ‘Toetsenbord openen’).
Bereidingstijd (03)
• Tik op het bereidingstijd symbool als u een bereidingstijd in wilt
stellen. Als hier al een bereidingstijd staat is het noodzakelijk deze
in te stellen.
• Tik op de pijltjes boven en onder de tijd of veeg over de tijd om
deze aan te passen (zie ook ‘Toetsenbord openen’) .
Programma’s (04)
• Tik op ‘PROGRAMMA’S’ om het programma’s menu te openen.
Hier zijn de favorieten en de automatische programma’s te vinden.
Info tab (05)
• Onderaan het scherm verschijnt de naam van de gekozen functie in
de tab. Tik op de tab om meer informatie over de gekozen functie
op te vragen.

NL 11
Stand-by scherm
10 15
10 10 2015
9:27 125°C
01
05 06
02 03
04
Weergave tijd (digitaal/01)
• Actuele dagtijd.
Weergave tijd (analoog/02 en 03)
• Actuele dagtijd.
• De urenwijzer van de analoge klok wordt aangeduid met een
‘dichte’ cirkel (02) en de minutenwijzer met een ‘open’ cirkel (03).
Weergave datum (04)
• Actuele datum.
Weergave kookwekkertijd (05)
• De aflopende kookwekkertijd.
Weergave aflopende temperatuur (06)
• Temperatuur in de oven (restwarmte).
UW OVEN

NL 12
Eerste gebruik
• Reinig de ovenruimte en de accessoires met warm water en
afwasmiddel. Gebruik geen agressieve schoonmaakmiddelen,
schuursponzen, en dergelijke.
• Het is normaal dat wanneer de oven voor de eerste keer wordt
gebruikt u een vreemde geur ruikt. Zorg daarom voor een goede
ventilatie tijdens het eerste gebruik.
Als de oven (voor de eerste keer) wordt aangesloten op de netspanning
moet u de ‘Taal’, ‘Tijd’ en de ‘Datum’ instellen.
Taal instellen
English
Nederlands
Deutsch
Francais
LANGUAGE
Stel de gewenste taal in waarin de display teksten van het toestel
verschijnen. Standaard is “English” geselecteerd.
1. Veeg over het scherm om alle talen te bekijken.
2. Tik op een taal om deze te selecteren.
3. Druk op de bevestigingstoets om de ingestelde taal op te slaan.
EERSTE GEBRUIK
10 15
10 10 2015

NL 13
Dagtijd instellen
TIJD
12:00
1. Tik op de pijltjes boven en onder de tijd of veeg over de tijd om
deze aan te passen.
2. Tik voor snelle invoer op het midden van de tijd, er verschijnt
dan een pop-up met toetsenbordje waarop de gewenste tijd kan
worden ingetypt. (zie hoofdstuk ‘Toetsenbord openen’).
3. Druk op de bevestigingstoets om de ingestelde tijd op te slaan.
Datum instellen
DATUM
DAG MAAND JAAR
01 01 2015
1. Tik op de pijltjes boven en onder de dag, maand of het jaar of veeg
over de dag, maand of het jaar om deze aan te passen.
2. Druk op de bevestigingstoets om de ingestelde datum op te slaan.
Het toestel is nu gereed voor gebruik.
De taal, tijd en datum kunnen worden aangepast in het instellingen
menu (zie hoofdstuk ‘Instellingen’). Het instellingen menu is te openen
vanuit het startscherm via het ‘Plus’ menu.
EERSTE GEBRUIK
10 15
10 10 2015
10 15
10 10 2015

NL 14
BEDIENING

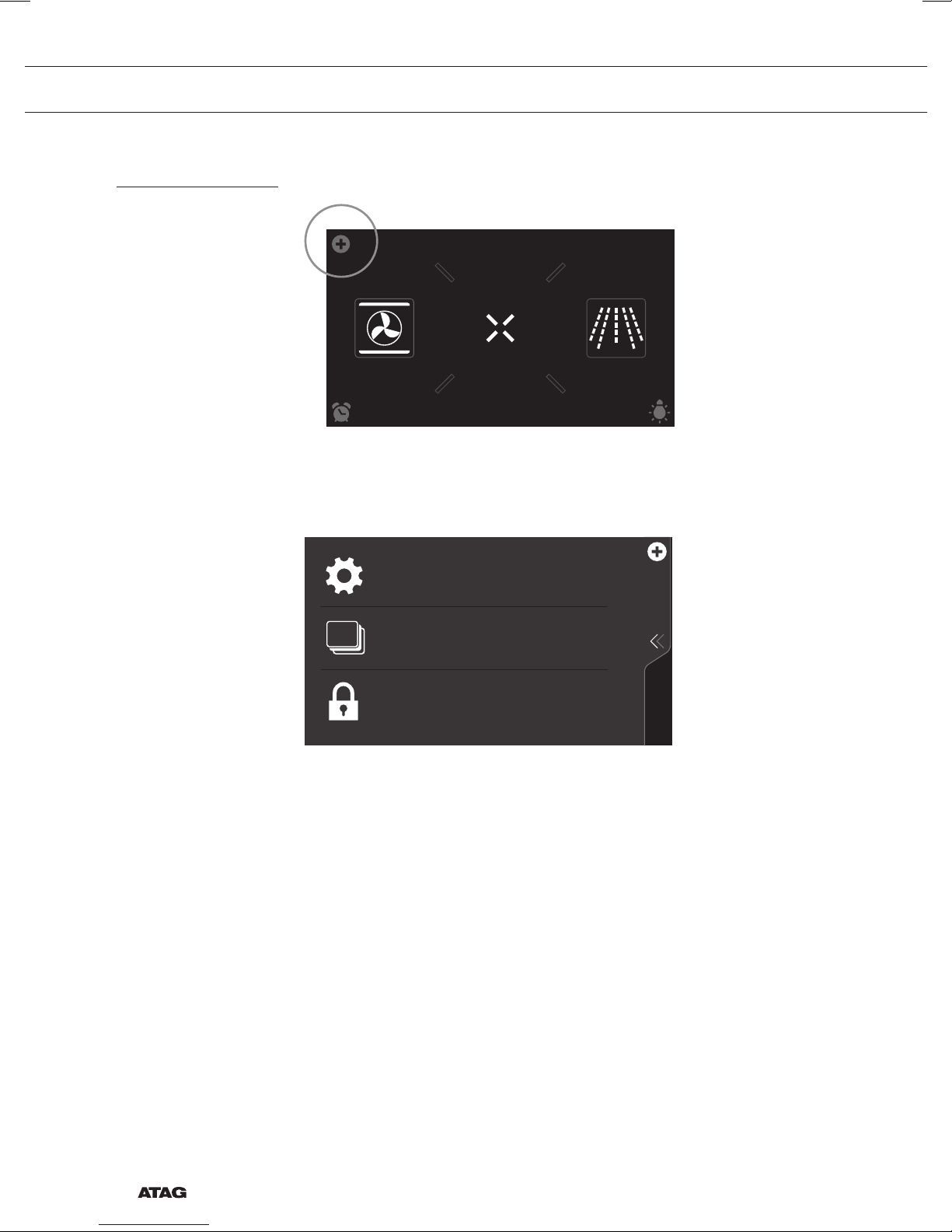

Gebruik van het ‘Plus’ menu
EXTRA’SOVEN МAGNETRON
10:15
Het ‘Plus’ menu bevat een aantal functies of instellingen.
De aangeboden plus functies zijn afhankelijk van het actieve scherm.
TOETSVERGRENDELING
Om het dashboard schoon te maken of om
toe te passen als kinderslot
INSTELLINGEN
Combineer tot drie functies binnen één
kookproces
Ga naar de instellingen van het toestel
MEERFASE KOKEN
• Vanuit het startscherm zijn de volgende functies/menu’s in het ‘Plus’
menu te vinden:
▷Instellingen; Stel uw gebruiksvoorkeuren in (zie hoofdstuk
‘Instellingen’).
▷Meerfase koken; Combineer tot drie functies binnen één
kookproces (zie hoofdstuk ‘Meerfase koken’).
▷Toetsvergrendeling; Vergrendel alle toetsen om het
bedieningspaneel schoon te maken of om te voorkomen dat het
toestel ongewenst in werking treedt. Houd hiervoor de functie
net zolang ingedrukt tot de toetsvergrendeling inschakeld.

NL 15
BEDIENING
Verwarm de ovenruimte snel voor
Plaats het gerecht nog niet
SNEL VOORVERWARMEN
UITGESTELDE START
Het kookproces start automatisch op de
gewenste tijd
MEERFASE KOKEN
Combineer tot drie functies binnen één
kookproces
• Vanuit het oven- magnetron of combi-functie instelscherm zijn de
volgende functies in het ‘Plus’ menu te vinden:
▷Snel voorverwarmen; Verwarm de oven snel voor op de
gewenste temperatuur binnen een kookproces (zie hoofdstuk
‘Snel voorverwarmen’). Alleen vanuit ovenfunctie-instelscherm.
▷Uitgestelde start; Het kookproces start automatisch op de door
u ingestelde tijd (niet aanwezig bij magnetronfunctie).
▷Meerfase koken; Combineer tot drie functies binnen één
kookproces (zie hoofdstuk ‘Meerfase koken’).
▷Toetsvergrendeling; Vergrendel alle toetsen om het
bedieningspaneel schoon te maken of om te voorkomen dat het
toestel ongewenst in werking treedt. Houd hiervoor de functie
net zolang ingedrukt tot de toetsvergrendeling inschakelt.
TOETSVERGRENDELING
TOEVOEGEN AAN FAVORIETEN
Voeg uw huidige instellingen toe aan de
favorieten
Om het dashboard schoon te maken of om
toe te passen als kinderslot
• Wanneer een oven-, magnetron of combi-functie is gestart zijn de
volgende functies in het ‘Plus’ menu te vinden:
▷Toevoegen aan favorieten; Voeg de instellingen van het bereide
gerecht toe aan uw favorieten ( zie hoofdstuk ‘Aanvullende
functies’).
▷Toetsvergrendeling; Vergrendel alle toetsen om het
bedieningspaneel schoon te maken of om te voorkomen dat het
toestel ongewenst in werking treedt. Hou hiervoor de functie net
zolang ingedrukt tot de toetsvergrendeling inschakeld.

NL 16
Toetsenbord openen
Voor het snel invoeren van een functie, temperatuur, vermogen of
bereidingstijd kan een toetsenbord geopend worden. Hiermee kan er
snel een instelling worden gekozen of een waarde ingetypt worden.
Hetelucht
PROGRAMMA’S 10:15
180°C 30H:M
:
1. Tik op het midden van het functiesymbool, temperatuur, vermogen
of bereidingstijd (geactiveerd). Het toetsenbord verschijnt.
Functie instellen
2
4 5
7 8
13
9
6
000
Temperatuur instellen
°C
2
4 5
7 8
Bereidingstijd instellen 13
9
6
00:00H:M
Vermogen instellen
W
WW
W
W
W
2. Typ de gewenste waarde in of tik op de gewenste waarde.
3. Indien de instelde waarde niet automatisch word bevestigd, druk op
de bevestigingstoets.
10 15
10 10 2015
BEDIENING

NL 17
GEBRUIK
Ovenfunctie
Gebruik de ovenfuncties voor het bereiden van gerechten met behulp
van bijvoorbeeld hetelucht, onderwarmte en grill.
Hetelucht
PROGRAMMA´S
10
:
15
180°C
• Er zijn verschillende ovenfuncties te selecteren.
• Bij elke ovenfunctie kan een temperatuur en een bereidingstijd
worden ingesteld.
• Tevens kunnen plus functies zoals voorverwarmen, meerfase koken
en uitgestelde start worden geselecteerd. Tik hiervoor op het plus
symbool. Zie hoofdstuk ‘Gebruik van het ‘Plus’ menu’.
Een ovenfunctie gebruiken
Kies de ovenfunctie die past bij het te bereiden gerecht.
Raadpleeg hiervoor de Functies tabel. U kunt ook de info tab
raadplegen. Tik hiervoor op de tab onderaan het scherm om informatie
over de geselecteerde functie op te vragen.
1. Schakel de oven in met de ‘Aan/uit toets’.
2. Plaats het gerecht in de oven.
3. Tik op ‘OVEN’ om het ovenfunctie menu te openen.
4. Kies een ovenfunctie (zie hoofdstuk ‘Functie-instelscherm’).
5. Kies een temperatuur (zie hoofdstuk ‘Functie-instelscherm’).
6. Tik op het ‘bereidingstijdsymbool’en kies een bereidingstijd (zie
hoofdstuk ‘Functie-instelscherm’).
De bereiding kan ook gestart worden zonder dat er een
bereidingstijd is ingesteld. Sla dan stap 6 over.
7. Kies eventueel aanvullende instellingen met het ‘Plus’ menu
(bijvoorbeeld snel voorverwarmen).

NL 18
GEBRUIK
8. Start de bereiding van het gerecht met de bevestigingstoets.
165 23:54
10:45
°C
180°C
10 21
• De volgende waarden zijn nu af te lezen in de display:
▷huidige temperatuur (165 °C)
▷ingestelde temperatuur (180 °C)
▷status indicatie tijd (buitenste cirkel)
▷status indicatie temperatuur (binnenste cirkel)
▷bereidingstijd (23:54)
▷eindtijd (10:45)
• Tik tijdens de bereiding op het midden van het scherm om een
pop-up scherm met de instellingen te openen. Pas deze instellingen
indien gewenst aan.
• Aan het einde van de bereiding van een gerecht klinkt een signaal.
Het signaal is uit te schakelen door de ovendeur te openen of door
een toets in te drukken.
• De gekozen instellingen kunnen opgeslagen worden in ‘Favorieten’.
Open hiervoor ‘TOEVOEGEN AAN FAVORIETEN’ vanuit het ‘Plus’
menu (Zie ‘Opslaan van een bereidingswijze’ in het hoofdstuk
‘Aanvullende functies’).
165 0:00
°C
10 50
Schermweergave aan het einde van een bereiding.
10 15
10 10 2015

NL 19
GEBRUIK
Magnetron gebruik
Microgolven zijn hoogfrequente elektromagnetische golven. De energie
maakt het mogelijk om gerechten te garen of op te warmen zonder de
vorm of kleur aan te tasten.
• De magnetron wordt gebruikt bij:
▷Magnetron functie
▷Combi functies
Kookprincipe
1. De microgolven die door de magnetron worden opgewekt, worden
gelijkmatig verspreid door middel van een distributiesysteem. Het
gerecht wordt zo gelijkmatig gegaard.
2. De microgolven worden tot een diepte van ongeveer 2,5 cm door
het gerecht geabsorbeerd. Het garen gaat dan door, omdat de
warmte in het gerecht wordt verspreid.
3. De bereidingstijden variëren en hangen af van de schaal die u
gebruikt en de eigenschappen van het gerecht:
▷Hoeveelheid en dichtheid
▷Watergehalte
▷Begintemperatuur (wel of niet gekoeld)
Belangrijk
Het gerecht wordt van binnen gegaard door middel van
warmteverspreiding. Het garen gaat door, zelfs als u het gerecht uit de
oven hebt gehaald.
Rusttijden in recepten en in dit boekje moeten daarom worden
aangehouden om te zorgen voor:
• Gelijkmatige verwarming tot binnen in het gerecht.
• Gelijke temperaturen in alle delen van het gerecht.
Richtlijnen voor magnetron kookgerei
Kookgerei dat u voor de magnetron functie gebruikt, mag de
microgolven niet blokkeren. Metalen zoals roestvrij staal, aluminium
en koper weerkaatsen microgolven. Gebruik daarom geen
metalen kookgerei. Kookgerei waarop staat aangegeven dat het
magnetronbestendig is, kan veilig worden gebruikt. Raadpleeg voor
meer informatie over geschikt kookgerei de richtlijnen en gebruik altijd
de glazen bakplaat op niveau 1 als u de magnetron functie gebruikt.

NL 20
GEBRUIK
Kookgerei Magnetron-
bestendig Opmerkingen
Aluminiumfolie 37 Kan in kleine hoeveelheden worden gebruikt om te voorkomen
dat bepaalde delen van het gerecht te gaar worden.
Vonkontlading kan voorkomen als de folie zich te dicht bij de
ovenwand bevindt of als er te veel folie wordt gebruikt.
Porselein en aardewerk 3Porselein, aardewerk, geglazuurd aardewerk en ivoorporselein
zijn doorgaans geschikt, tenzij ze zijn voorzien van een metalen
randje.
Wegwerpservies van
polyester of karton
3Soms worden diepvriesmaaltijden verpakt in wegwerpservies.
Fastfoodverpakkingen
• Polystyreenbekers
• Papieren zakken
of krantenpapier
• Gerecycled papier
of metalen randjes
3
7
7
Kan worden gebruikt voor het verwarmen van gerechten.
Bij oververhitting kan het polystyreen smelten.
Kan vlam vatten.
Kan vonkontlading veroorzaken.
Glaswerk
• Ovenschalen
• Fijn glaswerk
• Glazen potten
3Kan worden gebruikt, tenzij voorzien van een metalen randje.
Kan worden gebruikt voor het verwarmen van gerechten of
vloeistoffen. Dun glas kan breken of barsten bij plotselinge
verhitting.
Het deksel moet worden verwijderd. Alleen geschikt voor
verwarmen.
Metaal 7Kan vonkontlading of brand veroorzaken.
Papier
• Borden, bekers,
keukenpapier
• Gerecycled papier
3
7
Voor korte bereidingstijden en verwarmen. Voor het absorberen
van overtollig vocht.
Kan vonkontlading veroorzaken.
Kunststof 3Met name hittebestendig thermoplastisch materiaal. Andere
soorten plastic kunnen kromtrekken of verkleuren bij hoge
temperaturen. Gebruik geen melamineplastic.
Kan worden gebruikt om vocht vast te houden.
Mag het gerecht niet aanraken.
Wees voorzichtig wanneer u de folie verwijdert; er kan hete
stoom ontsnappen.
Alleen indien kook- of ovenbestendig. Mag niet luchtdicht zijn.
Indien nodig inprikken met een vork.
3: Aanbevolen
37 : Voorzichtig
7: Onveilig
