Atlantis Land NetCamera A02-IPCAM-W54 User manual

Where solutions begin
Company certified ISO 9001:2000
NetCamera
IP Security Wireless Camera
A02-IPCAM-W54
MULTILANGUAGE
Quick Start Guide
A02-IPCAM-W54_GX01

ITALIANO
Questo prodotto è coperto da garanzia Atlantis Land
Fast-Swap della durata di 3 anni. Per maggiori dettagli in merito
o per accedere alla documentazione completa in Italiano fare
riferimento al sito www.atlantis-land.com.
ENGLISH
This product is covered by Atlantis Land 3 years Fast-Swap
warranty. For more detailed informations please refer to the web
site www.atlantis-land.com.
For more detailed instructions on configuring and using this
device, please refer to the online manual.
FRANCAIS
Ce produit est couvert par une garantie Atlantis Land
Fast-Swap 3 ans. Pour des informations plus détaillées,
référez-vous svp au site Web www.atlantis-land.com.
DEUTSCH
Dieses Produkt ist durch die Atlantis Land 3 Jahre Fast-Swap
Garantie gedeckt. Für weitere Informationen, beziehen Sie sich
bitte auf Web Site www.atlantis-land.com.
ESPAÑOL
Este producto està cubierto de garantía Atlantis Land
Fast-Swap por 3 años. Para una información más detallada, se
refiera por favor al Web site www.atlantis-land.com.

The award of the information is facultative, but its lack will
prevent ATLANTIS LAND® from starting the Guarantee process
requested.
Copyright
The Atlantis Land logo is a registered trademark of Atlantis Land
SpA. All other names mentioned mat be trademarks or
registered trademarks of their respective owners. Subject to
change without notice. No liability for technical errors and/or
omissions.
R
R
Re
e
eg
g
gi
i
is
s
st
t
te
e
er
r
r
y
y
yo
o
ou
u
ur
r
r
p
p
pr
r
ro
o
od
d
du
u
uc
c
ct
t
t!
!
!
w
w
ww
w
ww
w
w.
.
.a
a
at
t
tl
l
la
a
an
n
nt
t
ti
i
is
s
s-
-
-l
l
la
a
an
n
nd
d
d.
.
.c
c
co
o
om
m
m
Registration on the web site
www.atlantis-land.com within 15 days
from the purchase of the product dismiss
the customer from showing a valid proof of
purchase (Sale Receipt or Invoice) in case
of the request of intervention. For further
information we invite you to look at our web
site at the section WARRANTY.

MULTILANGUAGE Quick Start Guide
5
ITALIANO
1.1 Contenuto della confezione ............................... 7
1.2 I LED frontali......................................................... 7
1.3 Le porte posteriori................................................ 8
1.4 Cablaggio.............................................................. 9
1.5 Settaggi di Default ............................................. 11
1.6 Configurazione IP Security Cam ..................... 11
1.7 Java/ActiveX Mode............................................ 12
1.8 System Administration ...................................... 14
1.9 Supporto Offerto ................................................ 14
ENGLISH
1.1 Package contents .............................................. 16
1.2 The Front Panel LEDs ...................................... 16
1.3 The Rear Ports................................................... 17
1.4 Cabling ................................................................ 18
1.5 Default Settings.................................................. 19
1.6 Browser configuration ....................................... 20
1.7 Java/ActiveX Mode............................................ 20
1.8 System Administration ...................................... 22
1.9 Support................................................................ 22
FRANCAIS
1.1 Contenu de la boîte ........................................... 24
1.2 Face avant .......................................................... 24
1.3 Face arrière ........................................................ 25
1.4 Câblage ............................................................... 26
1.5 Configuration initiale.......................................... 27
1.6 Configuration avec le Browser......................... 28
1.7 Java/ActiveX Mode............................................ 28
1.8 System Administration ...................................... 30
1.15 Support.............................................................. 30

ITALIANO
6
AVVERTENZE
Abbiamo fatto di tutto al fine di evitare che nel testo, nelle
immagini e nelle tabelle presenti in questo manuale, nel
software e nell'hardware fossero presenti degli errori.
Tuttavia, non possiamo garantire che non siano presenti
errori e/o omissioni. Infine, non possiamo essere ritenuti
responsabili per qualsiasi perdita, danno o incomprensione
compiuti direttamente o indirettamente, come risulta
dall'utilizzo del manuale, software e/o hardware.
Il contenuto di questo manuale è fornito esclusivamente per
uso informale, è soggetto a cambiamenti senza preavviso (a
tal fine si invita a consultare il sito www.atlantisland.it o
www.atlantis-land.com per reperirne gli aggiornamenti) e
non deve essere interpretato come un impegno da parte di
Atlantis Land spa che non si assume responsabilità per
qualsiasi errore o inesattezza che possa apparire in questo
manuale. Nessuna parte di questa pubblicazione può essere
riprodotta o trasmessa in altra forma o con qualsiasi mezzo,
elettronicamente o meccanicamente, comprese fotocopie,
riproduzioni, o registrazioni in un sistema di salvataggio,
oppure tradotti in altra lingua e in altra forma senza un
espresso permesso scritto da parte di Atlantis Land spa.
Tutti i nomi di produttori e dei prodotti e qualsiasi marchio,
registrato o meno, menzionati in questo manuale sono usati
al solo scopo identificativo e rimangono proprietà esclusiva
dei loro rispettivi proprietari.

ITALIANO
7
Questo manuale è inteso come una guida rapida, pertanto
per ulteriori dettagli sulla configurazione fare riferimento al
manuale esteso presente sul CD. Consultare il sito Web
www.atlantis-land.com per reperire eventuali
aggiornamenti.
1.1 Contenuto della confezione
Atlantis Land NetCamera, CDRom contenente il manuale ed
il software IPView SE, Guida di Quick Start, cavo CAT-5
LAN, Antenna esterna, Alimentatore (5V, 2.5A) e Piedistallo
in metallo.
1.2 I LED frontali
LED Informazione
1 Power
Acceso di blu indica il corretto
collegamento del dispositivo alla rete
elettrica
2 Link
Arancio Fisso= connessione attiva
Lampeggiante quando vi è
trasmissione/ricezione
Power LED
Link LED

ITALIANO
8

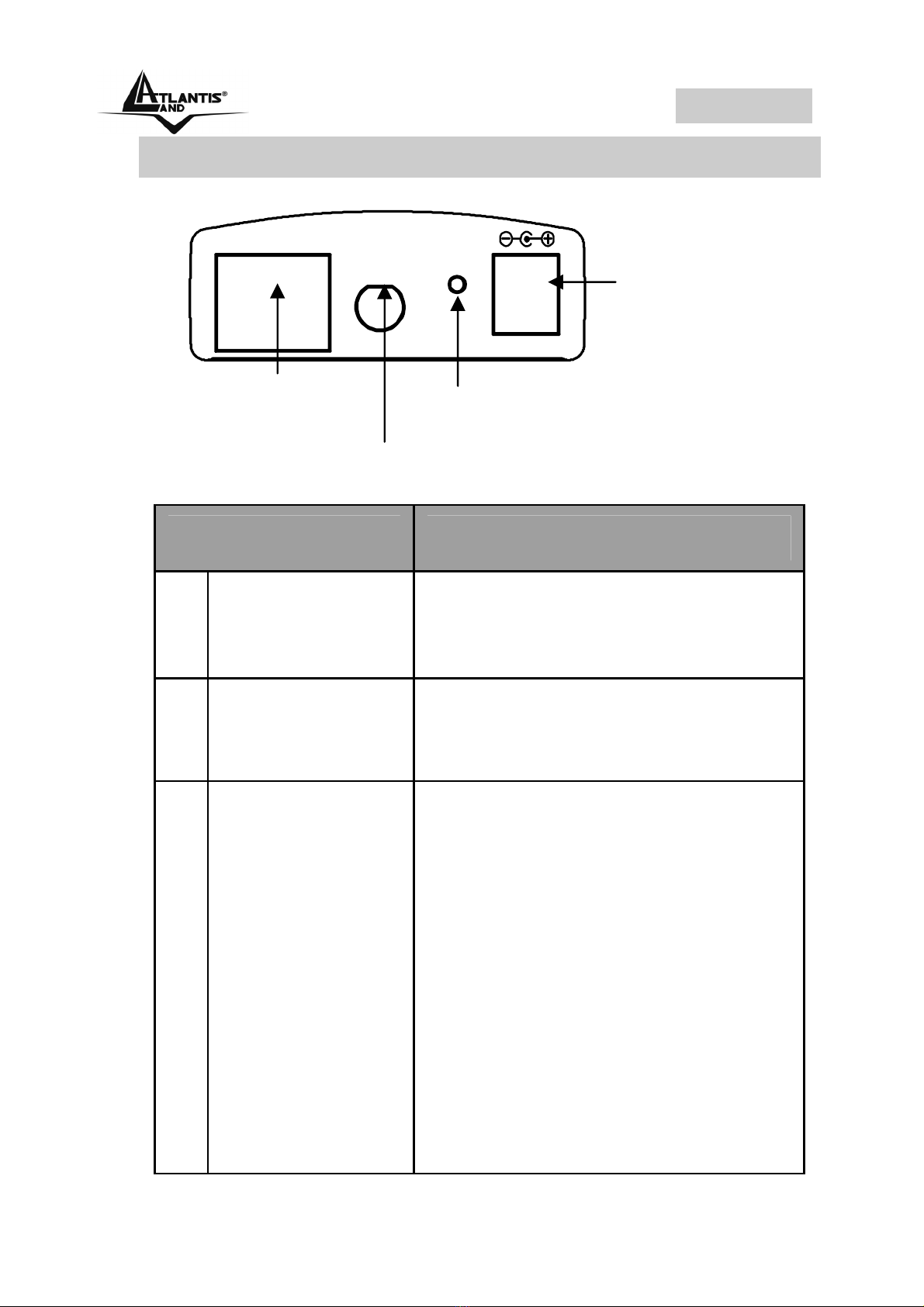

1.3 Le porte posteriori
Porte Utilizzo
1 Network Cable Connettere il cavo RJ-45 a
questa porta per effettuare
l’allacciamento alla Lan
2 Antenna
Connector
Avvitare l’antenna a questo
connettore
3 Reset Dopo che il dispositivo è
acceso, premere per effettuare il
reset o il restore. Le operazioni
sono le seguenti:
1 secondi: per resettare il
dispositivo (il Led Pwr
comincerà a lampeggiare per
indicare l’avvenuto reset)
3 secondi: per riportare il
dispositivo alle condizioni iniziali
(premere sino a che il tasto
power comincerà a
lampeggiare)
Network
Cable
DC Power
Connector
Reset Button
Antenna
Connector
10/100 Ethernet
DC 5V
Reset
ANT

ITALIANO
9
4 POWER (jack) Connettere l’alimentatore a
questo jack
1.4 Cablaggio
Prendere il piedistallo dalla confezione e collegarlo ala
NetCamera. Sono presenti, nella base del supporto, 3 fori da
utilizzarsi per un fissaggio sulla parete.
Avvitare l’antenna sul connettore apposito, come da figura:
Collegare a questo punto la NetCamera alla LAN utilizzando
il cavo fornito in dotazione. Per terminare collegare
l’alimentatore.

ITALIANO
10
Verificare che il LED Power sia acceso.

ITALIANO
11
1.5 Settaggi di Default
Prima di iniziare la configurazione dell’Atlantis NetCamera è
necessario conoscere quali siano i settaggi di default:
•Password:
•Username:
•Indirizzo IP: 192.168.0.20
•SSSID=stringa vuota, Canale=11
1.6 Configurazione IP Security Cam
Accedere col browser web al seguente indirizzo IP che di
default è: http://192.168.0.20, e premere il tasto invio.
Apparirà a questo punto il Menù Principale. Nella parte
sinistra è possibile accedere (come se si stessero vedendo i
links in una homepage) a tutte le sezioni disponibili: View
Image ActiveX Mode, View Image Java Mode, System
Administration.
Il PC da cui si effettua la configurazione
deve avere un IP nella stessa classe
della NetCamera (esempio 192.168.0.1
e subnet mask=255.255.255.0)

ITALIANO
12
Cliccando sulla sezione desiderata, nello spazio della
homepage appariranno tutti i settaggi relativi alla
configurazione della sezione scelta, oppure si apriranno
tutta una serie di sottosezioni tra cui scegliere prima di
avere accesso alle configurazione vere e proprie.

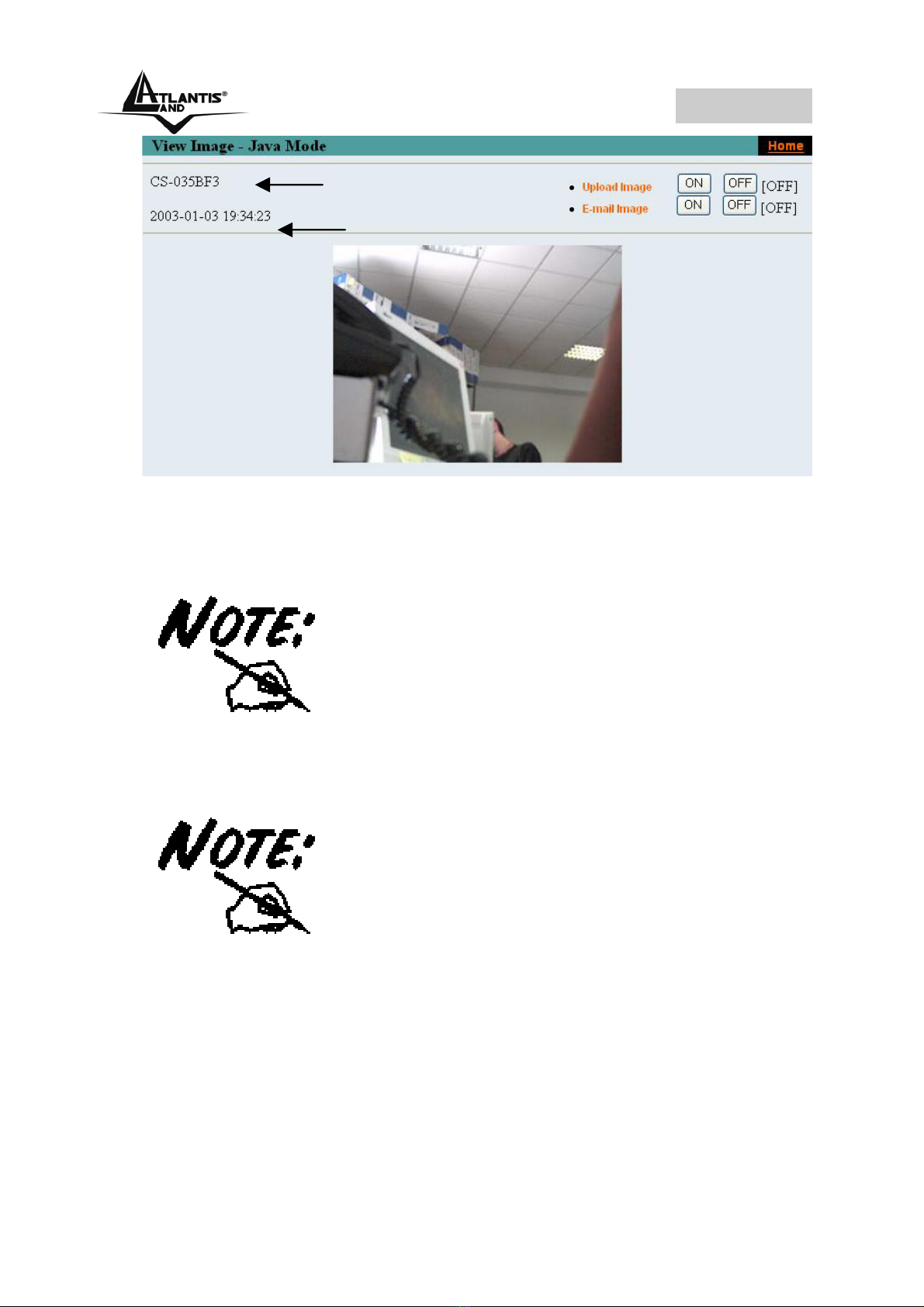

1.7 Java/ActiveX Mode
Cliccare su “View Image – Java Mode/ActiveX” dal menù
principale per avere accesso alla schermata sotto
raffigurata.

ITALIANO
13
Camera Name* - Il nome della Camera mostrato è
contenuto nel campo Camera Name in System.
Date/Time***- Viene mostrata l’ora e la data attuale.
E’ possibile configurare nel dettaglio le
funzioni E-Mail Upload ed Image
Upload accedendo all’opportuna
sezione
Nella modalità ActiveX è necessario
installare l’opportuno Plug-In presente
nel CDRom a corredo
Camera Name*
Date/Time***

ITALIANO
14
1.8 System Administration
In questa sezione è possibile configurare nel dettaglio il
dispositivo. Consultare il manuale completo presente nel
CDRom a corredo.
1.9 Supporto Offerto
Per ogni problema con questo dispositivo consultare il
anuale completo fornito a corredo sul CDRom.
Per qualunque altro problema o dubbio è possibile
contattare l’help desk telefonico (02/93907634) gratuito di
Atlantis Land che fornirà assistenza da lunedì al giovedì
dalle 9:00 alle 13:00 e dalle 14:00 alle 18:00. Il venerdì dalle
9 :00 alle 13 :00. E’ possibile anche utilizzare il fax
(02/93906161) la posta elettronica ([e-mail]
oppure tecnic[email protected]).
AtlantisLand spa
Viale De Gasperi 122
20017 Mazzo di Rho(MI)
Tel: [phone](help desk)
Fax: [phone]
Email: [email protected] oppure tecnici@atlantis-
land.com (mettere nell’oggetto il codice del prodotto di
cui si chiede assistenza)
WWW: http://www.atlantisland.it o www.atlantis-
land.com

ENGLISH
15
Copyright Statement
No part of this publication may be reproduced, stored in a
retrieval system, or transmitted in any form or by any means,
whether electronic, mechanical, photocopying, recording or
otherwise without the prior writing of the publisher.
All copyright reserved.
The Atlantis Land logo is a registered trademark of Atlantis
Land SpA. All other names mentioned mat be trademarks or
registered trademarks of their respective owners. Subject to
change without notice. No liability for technical errors and/or
omissions.

ENGLISH
16
For more detailed instructions on configuring and using
the NetCamera, please refer to the online manual.
1.1 Package contents
Atlantis Land NetCamera, CDRom with manual and IPView
SE, Quick Start Guide, cable CAT-5 LAN, Antenna, Power
Adapter AC-DC (5V, 2.5A) and Camera Stand Accessory.
1.2 The Front Panel LEDs
LED Meaning
1 Power Lit when power ON
2 Link
Lit when connected to Ethernet device
Orange for 100Mbps
Blinking when data transmit/received
Power LED
Link LED

ENGLISH
17
1.3 The Rear Ports
Port Meaning
1 Network Cable
The Wireless Internet Camera’s
rear panel features an RJ-45
connector for connections to
10Base-T Ethernet cabling or
100Base-TX Fast Ethernet
cabling
2 Antenna
Connector
There is the SMA type antenna
connector located on the rear
panel of the Wireless Internet
Camera, providing connection
for one high sensitivity antenna
included in the package
3 Reset Button After the device has turned on,
press it to reset the device or
restore to factory default
settings. The operation is as
below:
1 seconds: reset the device
3 seconds: seconds or above:
restore to factory default
Network
Cable
DC Power
Connector
Reset Button
Antenna
Connector
10/100 Ethernet
DC 5V
Reset
ANT

ENGLISH
18
settings
4 POWER (jack) Connect the supplied power
adapter to this jack
1.4 Cabling
The NetCamera comes with a camera stand with a swivel
ball screw head that can be attached to the Wireless Internet
Camera's bottom screw hole. Attach the camera stand to
the NetCamera and station it for your application. There are
three holes located in the base of the camera stand allowing
the Wireless Internet Camera to be mounted on the ceiling
or any wall securely.
From the rear panel of the Wireless Internet Camera, screw
the external Antenna that came with the Wireless Internet
Camera into the antenna connector.

ENGLISH
19
Connect an Ethernet cable to the network cable connector
located on the Wireless Internet Camera’s rear panel, and
then attach it to the network. Attach the external power
supply to the DC power input connector located on Wireless
Internet Camera’s rear panel, and then connect it to your
local power supply.
Confirm power source is supplied from the LED indicators
label Power on the Wireless Internet Camera is illuminated.
1.5 Default Settings
Before you configure this IP (wireless) Security Cam, you
need to know the following default settings:
•Password:
•Userneme:
•IP address : 192.168.0.20
•SSSID= Null String , Channel=11

ENGLISH
20
1.6 Browser configuration
Open the web browser, enter the local port IP address of this
IP Wireless Security Cam, which default at
http://192.168.0.20, and click “Go” to get the login page.
At the configuration homepage, the left navigation pane
where bookmarks are provided links you directly to the
desired setup page, including: View Image ActiveX Mode,
View Image Java Mode, System Administration.
1.7 Java/ActiveX Mode
To view video images from the browser, click “View Image –
ActiveX Mode / Java Mode” from the welcome screen to
access the video images from Internet Explorer as illustrated
below:
