Atlasen LEO User manual
© 2021 atlasen | All rights reserved | www.atlasen.com
1. Product Components ---------------------------------------------------------------- 1
2. Dimension----------------------------------------------------------------------------- 2
3. Management target ------------------------------------------------------------------3
4. How to install------------------------------------------------------------------------- 4
5. How to setup LEO---------------------------------------------------------------------5
6. How to setup LoRa--------------------------------------------------------------------8
7. How to setup Wi-Fi------------------------------------------------------------------10
8. How to select sensors---------------------------------------------------------------12
9. Product specification-----------------------------------------------------------------13
10. Cautions---------------------------------------------------------------------------------------14
11. Safety Precautions----------------------------------------------------------------------------16
12. Warranty---------------------------------------------------------------------------------------18
Table of Contents
© 2021 atlasen | All rights reserved | www.atlasen.com

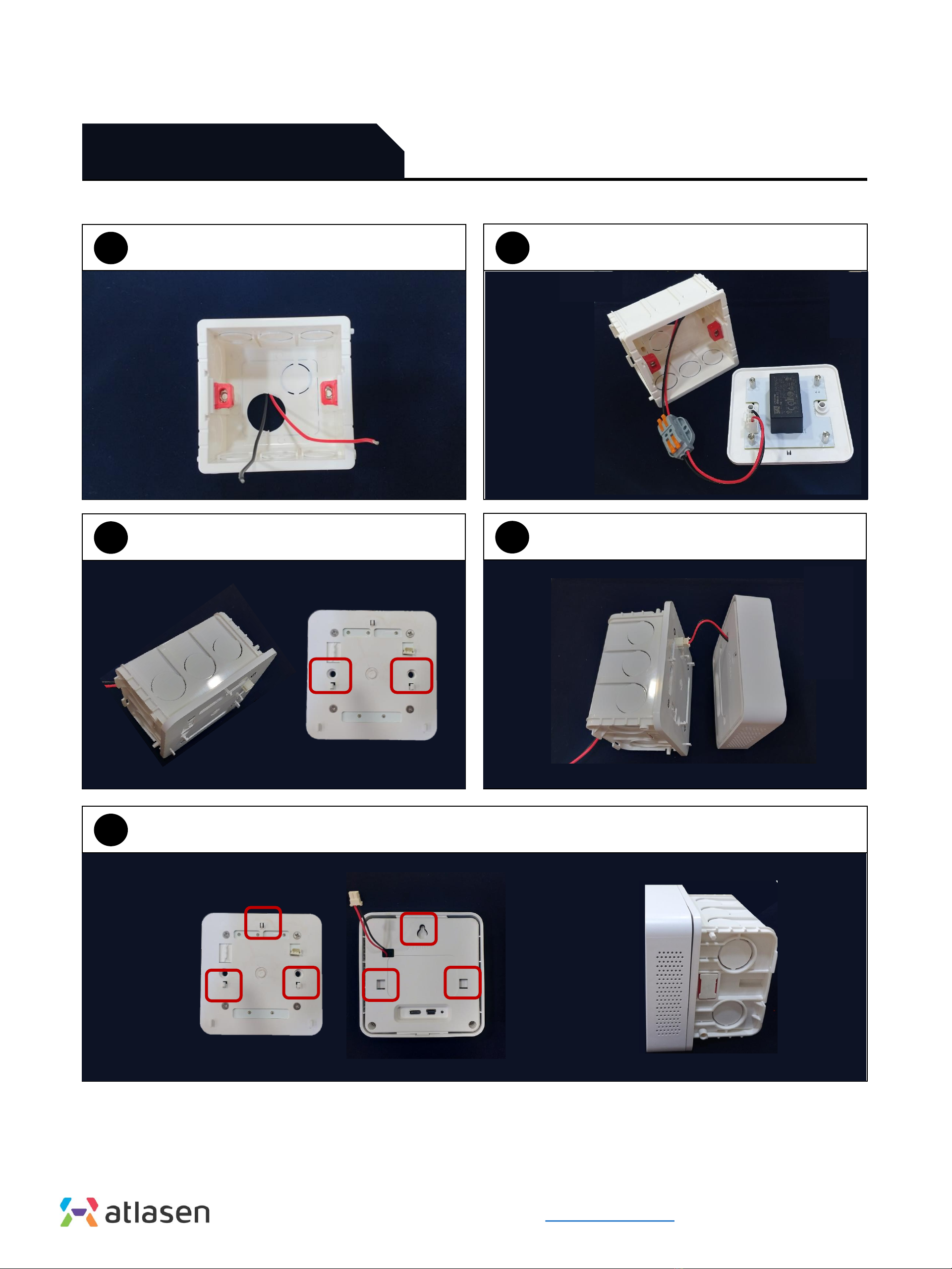

Install the junction box on the wall
1
WALL
Wall Wire
2
WALL
AC
Connect the wall wires to the WAGO
of the Part 2( AC/DC converter)
Put the Part 2 into the junction box and
combine
3
WALL
Wall Wire
Connect the wire of the Part 1(Sensor
Device) to Part 2.
4
WALL
Wall Wire
5
Wall Wire
Fix the Part 1 by fitting it to the clasp
4
Dimension
4. How to Install
AC
1. Push up the Orange valve
2. Put the wires all the way in
3. Push down the Orange valve
WAGO
© 2021 atlasen | All rights reserved | www.atlasen.com 13
Dimension
Index Remark
Model No. LEO
Sensor Capacity Real-time IEQ Monitoring Device
Dimension Sensor Device: 94*94*25 (mm)
AC/DC Converter: 94*94*25 (mm)
Weight Sensor Device: 126g
AC/DC Converter: 100g
Operation Conditions Temperature: 5 to 40℃, Humidity: 0 to 95%
Storage Conditions Temperature: -20 to 70℃, Humidity: 0 to 95%
Power Supply Input: 100-240Vac, 50-60Hz, 1A
Output: 9Vdc/1A, USB Type C
Overvoltage category II
Pollution degree 2
IoT Connectivity Wi-Fi_802.11b/g/n(2.4GHz) , LoRa , MYTHINGS
Analyzing Tool RESTful, SOAP, SQL, Server Support
System Requirement Android 4.1 or later, iOS 8 or later
Certification KC, FCC, UL, RESET
9. Products Specification
© 2021 atlasen | All rights reserved | www.atlasen.com 14
Dimension
10. Cautions
1.This product is for indoor use and is not waterproof.
2.Sensor readings may vary depending on the environment of use, installation, location,
calibration execution, etc.
3.Install the product on a level surface. There is a possibility of malfunction when it is
used tilted.
4.Internal sensors are sensitive to vibration and shaking, so please install in areas where
there is no vibration.
5.Please be careful not to be covered with dust in the vent hole of the sensor case for
accurate data measurement.
6.If the outside is contaminated by dust, please remove it with a dry towel.
7.If you open the sensor on your own, there is a risk of failure. Please make sure to
consult with the manufacturer.
8.If the LED on the rear panel is green, it is on normal operation;
if it is orange, it is malfunctioning.
If the orange light is shown, unplug the power and operate it again.
If the problem is not resolved, please contact customer service.
(Help Center: hello@atlasen.com)
9.In the case of malfunction or error, please contact customer service.
© 2021 atlasen | All rights reserved | www.atlasen.com 15
1. Ce produit n'est pas étanche, il est destiné à être utilisé en intérieur.
2. Les lectures du capteur peuvent varier en fonction de l'environnement d'utilisation, de
l'installation, de l'emplacement, de l'exécution de l'étalonnage, etc.
3. Installez le produit sur une surface plane. Il existe un risque de dysfonctionnement lorsqu'il est
utilisé sur une surface inclinée.
4. Les capteurs internes sont sensibles aux vibrations et aux secousses, veuillez donc les installer
dans des zones où il n'y a pas de vibrations.
5. Veillez à protéger l'orifice d'aération du boîtier du capteur contre la poussière pour une mesure
précise des données.
6. Si l'extérieur est contaminé par la poussière, veuillez l'enlever avec une serviette sèche.
7. Si vous ouvrez le capteur vous-même, il y a un risque de panne. Assurez-vous de consulter le
fabricant.
8. Si le voyant LED sur le panneau arrière est vert, cela signifie que le produit fonctionne
normalement ;
S'il est orange, il ne fonctionne pas normalement, dans ce cas, veuillez débrancher
l'alimentation et remettez-le en marche.
Si le problème n'est pas résolu, veuillez contacter le service client.
(Centre d'aide : hello@atlasen.com)
9. En cas de dysfonctionnement ou d'erreur, veuillez contacter le service client
Mise en garde
© 2021 atlasen | All rights reserved | www.atlasen.com 16
Dimension
11. Safety Precautions
1.Avoid use in outdoor or condensed environments.
2.This equipment is permanently used equipment, and there is a risk of accidents if you
remove the product on your own after installation.
3.When disassembling for installation and repair, it must be performed by a manager
with professional knowledge.
4.Install only in spaces with UL certified Circuit-breaker. When installing or uninstalling,
you must power off with Circuit-breaker before working.
5.Circuit-breaker needs to be marked that circuit-breaker can disconnect power for this
product.
6.For DC supplied WIRE, it must be connected to a supply wire greater than 18 AWG.
7.The sensor automatically stops operating in the event of a short due to over-current.
Power off with Circuit-breaker and then perform uninstallation.
8.Do not disassemble or assemble the product while in use.
9.Please be aware of handling the product, as it may be damaged by falling or external
impact.
10.If the accessories (cables or power cables) are damaged or require replacement,
please contact us.
11.We are not responsible for any accidents or problems caused by failure to comply
with the safety precautions stated above.
© 2021 atlasen | All rights reserved | www.atlasen.com 17
Précautions de sécurité
1. Éviter l'utilisation du produit dans des environnements extérieurs ou condensés.
2. Cet équipement est un équipement utilisé en permanence, et il existe un risque
d'accident si vous retirez le produit vous-même après l'installation.
3. Lors du démontage pour l'installation et la réparation, il doit être effectué par un
responsable ayant des connaissances professionnelles.
4. Installez le produit uniquement dans des espaces avec un disjoncteur certifié UL.Lors
de l'installation ou de la désinstallation, vous devez éteindre avec le disjoncteur avant
de commencer le travail.
5. Le disjoncteur doit être marqué pour indiquer qu'il a été conçu pour couper
l'alimentation de ce produit.
6. Pour le fil alimenté en courant continu, il doit être connecté à un fil d'alimentation
supérieur à 18 AWG.
7. Le capteur s'arrête automatiquement de fonctionner en cas de court-circuit dû à une
surintensité. Mettez l'équipement hors tension via le disjoncteur, puis procédez à la
désinstallation.
8. Ne pas démonter ou assembler le produit pendant son utilisation.
9. Veuillez faire attention à la manipulation du produit, car il peut être endommagé par
une chute ou un impact externe.
10.Si les accessoires (câbles ou câbles d'alimentation) sont endommagés ou doivent être
remplacés, veuillez nous contacter.
11.Nous ne sommes pas responsables des accidents ou des problèmes causés par le
non-respect des précautions de sécurité énoncées ci-dessus.
© 2021 atlasen | All rights reserved | www.atlasen.com 18
Dimension
12. Warranty
Product Name
atlasen IEQ IoT Sensor
Model Name
atlasen LEO
Serial No.
Marked on surface of the case
Date of Purchase
MM
-DD-YYYY
Manufacturer
/Country of Manufacture
atlasen, Korea
Seller
Help Center
•The warranty period for this product is one year from the date of purchase. In the
case of a defect within the warranty period a free repair service will be provided.
•After the warranty period, service will be provided at a cost.
•However, in the case of service provided at a cost under Consumer Damage.
•Compensation Regulations(such as product damage due to user negligence), the
service is provided for a fee even during the warranty period.
•For shipping fees, for free of charge service, shipping fees will be charged for both
user and provider. For paid services, shipping will be charged on the user.
•This warranty will not be reissued.
Table of contents
