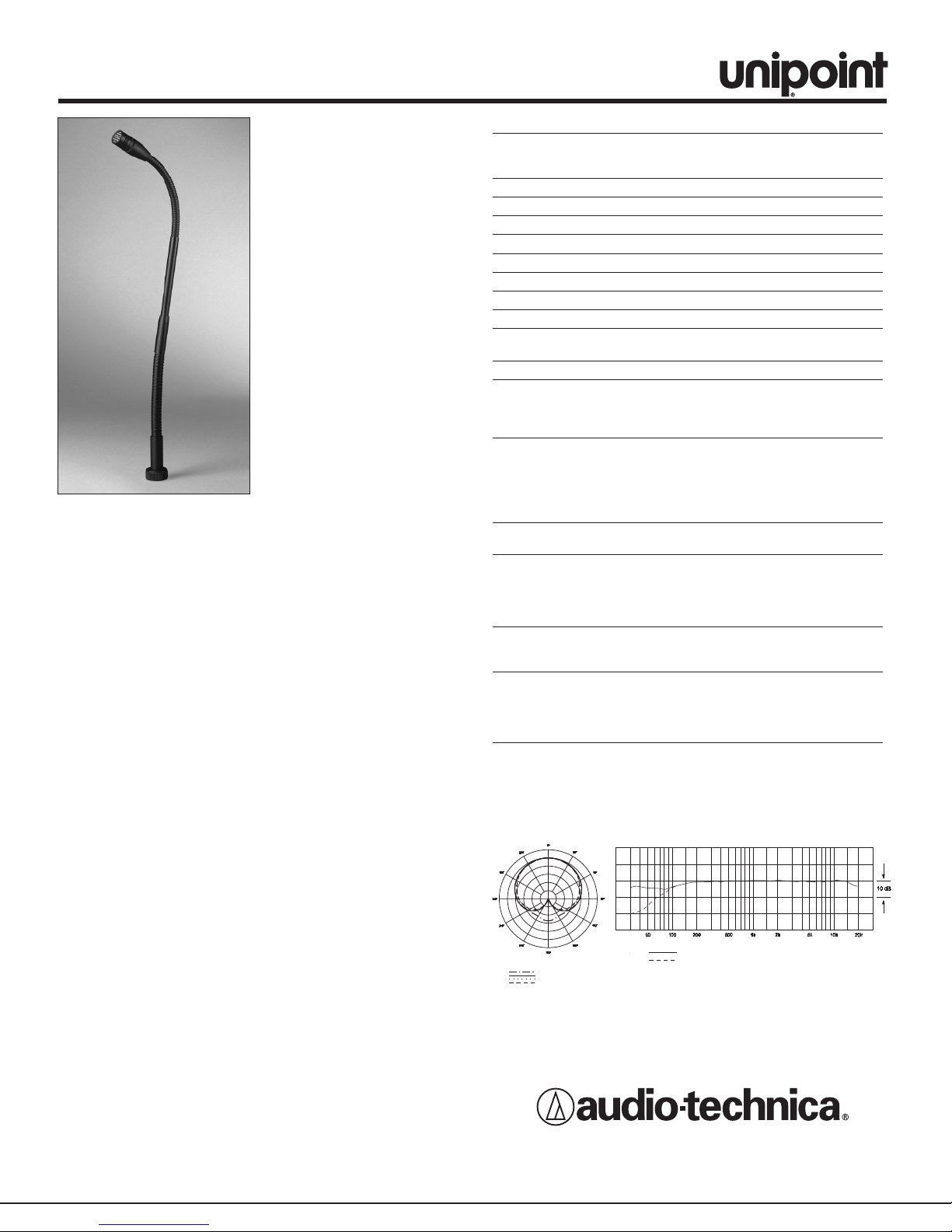

Audio Technica unipoint U857R User manual

• Designed for high-quality
sound reinforcement,
professional recording and
broadcasting
• Superior off-axis rejection for
maximum gain before
feedback
• UniGuard™RFI-shielding
technology offers outstanding
rejection of radio frequency
interference (RFI)
• Easy-to-adjust, rugged,
small-diameter, alternating
gooseneck with virtually no
“memory” permits quick
positioning into desired shape
• UniSteep®filter provides a
steep low-frequency
attenuation to improve sound
pickup without affecting voice
quality
• Accepts interchangeable
elements to permit angle of
acceptance from 90° to 360°
• Two-stage foam windscreen yields dramatically improved
resistance to P-pops and other breath blasts
• Direct mounts to any 5/8"-27 stand, or to included threaded
mounting flange
The U857R stands 12.01" (305.0 mm) from the table or podium; it
is also available in a 16.58" (421.0 mm) version as U857RL. The
two models are identical in all other respects.
The U857R requires 11V to 52V phantom power for operation.
Output from the power module’s XLRM-type connector is low
impedance (Lo-Z) balanced. The signal appears across Pins 2 and
3; Pin 1 is ground (shield). Output phase is “Pin 2 hot” – positive
acoustic pressure produces positive voltage at Pin 2.
An integral 80 Hz high-pass UniSteep®filter provides easy
switching from a flat frequency response to a low-end roll-off. The
roll-off position reduces the microphone’s sensitivity to popping in
close vocal use. It also reduces the pickup of low-frequency
ambient noise (such as traffic, air-handling systems, etc.), room
reverberation and mechanically coupled vibrations.
The U857R features a 9.8' (3.0 m) permanently attached miniature
cable. It connects to the provided AT8538 power module via a
special TA3F-type connector designed to optimize RFI immunity.
Cable exit is from the bottom of the microphone. The included pass-
through adapter, designed for use with desk stands and
microphone stands, provides a side-exit for the cable.
Avoid leaving the microphone in the open sun or in areas where
temperatures exceed 110° F (43° C) for extended periods.
Extremely high humidity should also be avoided.
NOTE: Audio-Technica has developed a special RFI-shielding
mechanism, which is an integral part of the connectors in the
UniPoint line. If you remove or replace the connector, you may
adversely affect the unit's RFI immunity.
Réponse en Fréquence
Fréquence - Hertz
LÉGENDE 12" ou plus sur l'axe
Pente de diminution
Réponse - dB
Directivité
ÉCHELLE: 5 dB PAR DIVISION
8 kHz
LÉGENDE
200 Hz
1 kHz
5 kHz
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG Angleterre
www.audio-technica.com
P51689 ©2005 Audio-Technica U.S., Inc. Imprimé aux E.U.
Frequency Response
Frequency in Hertz
LEGEND 12" or more on axis
Roll-off
Response in dB
Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224
Audio-Technica Limited, Old Lane, Leeds LS11 8AG England
www.audio-technica.com
P51689 ©2005 Audio-Technica U.S., Inc. Printed in U.S.A.
U857R/U857RL
U857R/U857RL SPECIFICATIONS†
ELEMENT Fixed-charge back plate
permanently polarized
condenser
POLAR PATTERN Cardioid
FREQUENCY RESPONSE 30-20,000 Hz
LOW FREQUENCY ROLL-OFF 80 Hz, 18 dB/octave
OPEN CIRCUIT SENSITIVITY –39 dB (11.2 mV) re 1V at 1 Pa*
IMPEDANCE 250 ohms
MAXIMUM INPUT SOUND LEVEL 139 dB SPL, 1 kHz at 1% T.H.D.
DYNAMIC RANGE (typical) 115 dB, 1 kHz at Max SPL
SIGNAL-TO-NOISE RATIO170 dB, 1 kHz at 1 Pa*
PHANTOM POWER 11-52V DC, 2 mA typical
REQUIREMENTS
SWITCH Flat, roll-off
WEIGHT
U857R 4.4 oz (124 g)
U857RL 4.6 oz (131 g)
POWER MODULE 2.9 oz (81 g)
DIMENSIONS
U857R 12.01" (305.0 mm) long
U857RL 16.58" (421.0 mm) long
BOTH 0.48" (12.2 mm) head diameter
POWER MODULE 3.66" (92.9 mm) long,
0.74" (18.9 mm) diameter
OUTPUT CONNECTOR Integral 3-pin XLRM-type
(power module)
CABLE 9.8' (3.0 m) long (permanently
attached to microphone), 0.13"
(3.2 mm) diameter, 2-conductor,
shielded cable with TA3F-type
connector
OPTIONAL INTERCHANGEABLE UE-H hypercardioid (100°);
ELEMENTS UE-O omnidirectional (360°);
UE-UL UniLine™(90°)
ACCESSORIES FURNISHED AT8538 power module;
AT8663 A-mount flange;
AT8664 A-mount cable pass-
through adapter; AT8153 two-
stage foam windscreen
†In the interest of standards development, A.T.U.S. offers full details on its test
methods to other industry professionals on request.
*1 Pascal = 10 dynes/cm2= 10 microbars = 94 dB SPL
1Typical, A-weighted, using Audio Precision System One.
Specifications are subject to change without notice.
• Conçu pour le renforcement
sonore, l’enregistrement
professionnel et la
radiodiffusion de haute qualité
• Rejet hors axe supérieur pour
un gain avant accrochage
maximal
• Excellent rejet des
interférences rf
• Col de cygne de faible
diamètre, robuste et facile à
régler pour un positionnement
rapide dans la forme voulue
• Filtre UniSteep®pour une forte
atténuation des basses
fréquences ; améliore la prise
de son sans affecter la qualité
de la voix
• Peut recevoir des capsules
interchangeables, ce qui
permet d’avoir un angle
d’acceptance allant de 90°
à 360°
• Bonnette anti-vent en mousse double épaisseur, offrant une très
haute résistance aux plosives et bruits de souffle en général
• Fixation directe à tous les pieds filetés 5/8"-27, ou à la bride filetée
de fixation fournie
Le U857R est haut de 305,0 mm (12,01 po) par rapport à la table
ou au podium ; il est également disponible en version 421,0 mm
(16,58 po), modèle U857RL. Pour le reste, ces deux modèles sont
en tous points identiques.
Le U857R fonctionne sur alimentation fantôme de 11V à 52V.
La sortie du module d’alimentation est symétrique basse
impédance, elle se fait sur une embase XLRM 3 broches. Le signal
symétrique est entre les broches 2 et 3, le point chaud est en deux
(la tension positive sur le point chaud est générée par une pression
acoustique positive sur la capsule). La masse (blindage) est sur la
broche 1.
Un filtre passe-haut 80 Hz intégré UniSteep®permet de passer
facilement de la réponse en fréquences plate à l’atténuation des
graves. La position passe-haut sert à rendre le microphone moins
sensible aux “pops” quand il est utilisé en proximité sur voix. Elle
sert également à réduire la sensibilité aux bruits ambiants de basse
fréquence (dus au trafic, aux installations de ventilation, etc.),
à la réverbération de la pièce et aux vibrations couplées
mécaniquement.
Le U857R présente un câble miniature solidaire de 3,0 m (9,8 pi).
Il se connecte au module d'alimentation AT8538 fourni par
l'intermédiaire d'un connecteur spécial de type TA3F conçu pour
optimiser l'immunité vis-à-vis du brouillage radioélectrique. La sortie
de câble s'effectue à la base du microphone. L'adaptateur pass-
through inclus, conçu pour une utilisation avec des pieds pour table
et des pieds pour microphone, permet une sortie latérale du câble.
Evitez de laisser le microphone en plein soleil ou dans des endroits
où la température est supérieure à 43°C (110°F) pendant une
durée prolongée. Une trop forte humidité doit également être
évitée.
REMARQUE : Audio-Technica a développé un dispositif spécial
d'écran RFI faisant intégralement partie des connecteurs dans la
ligne UniPoint. Si vous retirez ou replacez le connecteur, vous
pouvez affecter l'immunité vis-à-vis du brouillage radioélectrique.
U857R/U857RL
U857R/U857RL CARACTÉRISTIQUES TECHNIQUES†
TYPE Condensateur polarisé en
permanence avec plaque fixe à
charge fixe
DIRECTIVITÉ Cardioïde
RÉPONSE EN FRÉQUENCE 30-20 000 Hz
ATTÉNUATION DES GRAVES 80 Hz, 18 dB/octave
NIVEAU DE SORTIE –39 dB (11,2 mV) réf 1V/Pa*
IMPÉDANCE 250 ohms
NIVEAU DE PRESSION 139 dB SPL, 1 kHz à 1% T.H.D.
ACOUSTIQUE MAXIMAL
DYNAMIQUE (typique) 115 dB, 1 kHz à SPL max.
RAPPORT SIGNAL/BRUIT170 dB, 1 kHz/Pa*
ALIMENTATION FANTÔME 11-52V CC, 2 mA typiques
COMMUTATEUR Plat, atténuation
POIDS
U857R 124 g (4,4 oz)
U857RL 131 g (4,6 oz)
MODULE D’ALIMENTATION 81 g (2,9 oz)
DIMENSIONS
U857R Longueur 305,0 mm (12,01 po)
U857RL Longueur 421,0 mm (16,58 po)
LES DEUX Diamètre de la tête 12,2 mm
(0,48 po)
MODULE D’ALIMENTATION Longueur 92,9 mm (3,66 po),
diamètre 18,9 mm (0,74 po)
CONNECTEUR DE SORTIE Type XLRM 3 broches intégré
(module d’alimentation)
CÂBLE Câble blindé à 2 conducteurs, de
3,2 mm de diamètre (0,13 po) et
3,0 m de long (9,8 pi) (solidaire
du microphone), avec connecteur
de sortie TA3F
CAPSULES INTERCHANGEABLES UE-H hypercardioïde (100°);
EN OPTION UE-O omnidirectionnel (360°);
UE-UL UniLine™(90°)
ACCESSOIRES FOURNIS AT8538 module d’alimentation;
AT8663 bride montée en A;
AT8664 adaptateur pass-through
câble monté en A; AT8153
bonnette anti-vent en mousse
double épaisseur
†Afin de contribuer au développement des normes, A.T.U.S. fournit tout renseignement
sur ses méthodes de test aux professionnels de l’industrie qui en font la demande.
*1 Pascal = 10 dynes/cm2= 10 microbars = 94 dB SPL
1Typique, pondéré en A, mesuré avec l’Audio Precision System One.
Les caractéristiques techniques sont soumises à des changements sans préavis.
MICROPHONES COL DE CYGNE À CONDENSATEUR
CARDIOÏDES À MONTAGE SUR ADAPTATEUR
CARDIOID CONDENSER ADAPTER-MOUNT
GOOSENECK MICROPHONES
Polar Pattern
SCALE IS 5 DECIBELS PER DIVISION
8 kHz
LEGEND
200 Hz
1 kHz
5 kHz
