audiophony MOJOcurveXL BT User manual

GUIDE DE L’UTILISATEUR
USER GUIDE
H11390 - Version 1 / 07-2022
Système actif curve array avec mixer, BT et DSP
Active curve array system with mixer, BT and DSP

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 2
Français
Niveaux sonores
Les systèmes de sonorisation sont capables de délivrer un
niveau sonore (SPL) nuisible à la santé humaine. Les niveaux
de pression sonore apparemment non critiques peuvent
endommager l’audition si la personne y est exposée sur une
longue période.
Ne pas stationner à proximité immédiate des enceintes
acoustiques en fonctionnement.
WARNING
1 - Lisez les instructions :
Il est conseillé de bien lire toutes les instructions d’utilisation et de fonctionnement
avant l’utilisation de l’appareil.
2 - Conservez les instructions :
Il est conseillé de conserver les instructions d’utilisation et de fonctionnement
ultérieurement.
3 - Considérez les avertissements :
Il est conseillé de bien prendre en compte tous les avertissements et toutes les
instructions de fonctionnement du produit.
4 - Suivez les instructions :
Il est conseillé de bien suivre toutes les instructions de fonctionnement et d’utilisation.
5 - Eau et humidité :
N’utilisez pas cet appareil à proximité de l’eau, par exemple près d’une baignoire,
d’un lavabo, d’un évier ou d’une bassine; ni dans un endroit humide ou près d’une
piscine, etc...
6 - L’installation :
Ne posez pas cet appareil sur un meuble roulant, un trépied, un support ou une
table instables. L’appareil risquerait de tomber blessant gravement un enfant ou
un adulte et de s’abîmer sérieusement. Utilisez seulement un meuble roulant, une
étagère, un trépied, un support ou une table recommandés par le fabricant ou vendus
avec l’appareil. Dans tous les cas pour installer l’appareil il est conseillé de suivre
les instructions du fabricant et d’utiliser des instruments recommandés par celui-ci.
Il est fortement conseillé de déplacer avec prudence le meuble roulant quand l’appareil
se trouve dessus. Des arrêts brutaux, une trop forte poussée et des surfaces rugueuses
risqueraient de renverser l’ensemble.
7 - Montage en plafonnier ou sur un mur :
Il est recommandé de contacter votre revendeur avant tout montage.
8 - Aération :
Les fentes et ouvertures dans le boîtier sont prévues pour l’aération , pour assurer une
utilisation en toute confiance du produit et pour éviter une surchauffe. Ces ouvertures
ne doivent donc pas être obstruées ni recouvertes. Il faut faire attention à ne jamais
obstruer ces ouvertures en plaçant le produit sur un lit, un canapé, une couverture ou
autre surface de ce style. Cet appareil ne devrait pas être placé dans une installation
fermée tels une valise ou un rack à moins qu’une aération ait été prévue ou que les
instructions du fabricant aient été suivies.
9 - Chaleur :
Il est conseillé de maintenir le produit éloigné des sources de chaleur tels les radiateurs,
les poêles, les réflecteurs de chaleur ou autres produits (ainsi que les amplificateurs)
qui produisent de la chaleur.
10 - Alimentation électrique :
Ce produit fonctionne seulement sur le voltage indiqué sur une étiquette au dos de
l’appareil. Si vous n’êtes pas sûr du voltage de votre installation électrique, consultez
votre revendeur ou votre compagnie d’électricité.
11 - Protection des câbles électriques:
Il faut veiller à ce que les câbles électriques ne soient pas susceptibles d’être piétinés
ou pincés par des objets placés dessus ou contre, en faisant particulièrement attention
aux câbles au niveau des prises et de leur point de sortie sur l’appareil.
12 - Pour nettoyer :
Débranchez l’appareil avant de le nettoyer. N’utilisez pas d’accessoires non conseillés
par le fabricant. Utilisez un chiffon humide sur la surface de l'appareil. Ne passez pas
l'appareil sous l'eau.
13 - Période de non utilisation :
Débranchez le cordon d'alimentation de votre lecteur si vous ne l'utilisez pas durant
une longue période.
14 - Pénétration d’objets ou de liquides :
Ne laissez jamais pénétrer d’objets en tout genre dans cet appareil à travers les
ouvertures car ils risqueraient de provoquer un incendie ou une décharge électrique.
Ne répandez jamais de liquides en tout genre sur le produit.
15 - Dommages nécessitant un entretien :
Adressez-vous à des personnes qualifiées dans les cas suivants :
- Quand le cordon d’alimentation ou la prise est abîmé(e).
- Si du liquide a été répandu ou si des objets sont tombés dans l’appareil.
- Si le produit a été au contact de pluie ou d’eau.
- Si le produit ne fonctionne pas normalement en suivant les instructions.
- Si le produit a pris un choc.
16 - Entretien/révision :
N’essayez pas de réviser vous-même ce produit. Cela vous exposerait à une
dangereuse tension. Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement :
Température et humidité du milieu de fonctionnement : De +5 à +35° ; humidité relative
inférieure à 85% (orifice de ventilation non obstrués).
N'installez pas l'appareil dans un endroit mal ventilé ou dans un lieu soumis à une forte
humidité ou en plein soleil (ou à une forte lumière artificielle).
1 - Instructions de sécurité
IMPORTANT
Le symbole IMPORTANT signale une recommandation d'utilisation
importante.
CAUTION
Le symbole CAUTION signale un risque de dégradation du produit.
WARNING
Le symbole WARNING signale un risque d'atteinte à l'intégrité phy-
sique de l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.
Informations importantes de sécurité
Symboles utilisés
Seuls les services techniques compétents et reconnus par
CONTEST sont habilités à réaliser la maintenance de cet appareil.
Les gestes courants d'entretien doivent respecter les précautions
de ce manuel.
Cet appareil contient à l’intérieur de son boîtier, des parties non
isolées sous tensions suffisamment élevées pour représenter un
risque de choc électrique. Vous ne devez en aucun cas réaliser
la maintenance de cet appareil lorsque celui-ci est sous tension.
Cet appareil a été créé pour fonctionner en lieu chauffé et isolé de toute forme
d'humidité ou de projection d'eau. Toute utilisation en
lieu humide, non-protégé, ou soumis à des variations de
températures importantes peu représenter un risque tant pour
l'appareil que pour toute personne à proximité.
ATTENTION : Afin de réduire les risques de chocs électriques, ne retirez
jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur.
Contactez un service technique compétent pour la maintenance de cet appareil.
Afin de prévenir les risques d’électrocution, n’utilisez pas de rallonge, de prise
multiple ou tout autre système de raccordement sans que les parties métalliques en
contact soient complètement hors de portée.
Protection de l’environnement
• L’environnement est une cause que défend HITMUSIC,
nous commercialisons uniquement des produits propres,
conformes aux normes ROHS.
• Votre produit est composé de matériaux qui doivent être
recyclés, ne le jetez pas dans votre poubelle, apportez-le
dans un centre de collecte sélective mis en place à proximité
de votre résidence. Les centres de services agréés vous
reprendront votre appareil en fin de vie afin de procéder à sa
destruction dans le respect des règles de l’environnement.
• Pour plus de renseignements http://www.hitmusic.fr/directives-deee.php.
Instructions et recommandations

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 3
Français
2 - Caractéristiques générales et techniques
Satellite
Puissance admissible 400W RMS - 800W max
Impédance nominale 4 Ohms
Boomer 3 x 8 pouces néodyme
Tweeter 12 x 1 pouce
Dispersion 100° x 70° (HxV) (-10dB)
Connecteur Insert dans le caisson
Dimensions 255 x 695 x 400 mm
Poids net 11,5 kg
Caisson
Puissance 700 W RMS - 1400 W max
Impédance nominale 4 Ohms
Boomer 1 x 15 pouces
Dimensions 483 x 725 x 585 mm
Poids net 36.5 kg
Ensemble
Réponse en fréquence 35 - 18 000Hz
SPL max. (@1m) 128 dB
Amplification
Etage basses 1 x 700W RMS / 1400W Max sous 4 Ohms
Etage mid/high 1 x 400W RMS / 800W Max sous 4 Ohms
Entrées
CH1 : 1 x Combo XLR/Jack Ligne/Micro
CH2 : 1 x Combo XLR/Jack Ligne/Micro
CH3 : 1 x Jack Ligne
CH4/5 : 1 x RCA L/R ligne + entrée Bluetooth®
Impédances d'entrée
Micro 1 & 2 : Symétrique 40 KHoms
Ligne 1 & 2 : Symétrique 10 KHoms
Ligne 3 : Symétrique 20 KHoms
Ligne 4/5 : Asymétrique 5 KHoms
Sorties
1 Insert sur le dessus du caisson pour le satellite
1 x XLR MIX OUT symétrique pour la sortie vers un autre système
2 x XLR LINE OUT symétrique pour la repique CH1 et 2
DSP 24 bit (1 in 2 out)
EQ / Presets / low cut / Delay / Bluetooth®TWS
Level Réglage des niveaux sur chaque voie + Master
Sub Réglage du niveau du caisson

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 4
Français
3 - Présentation de l’appareil

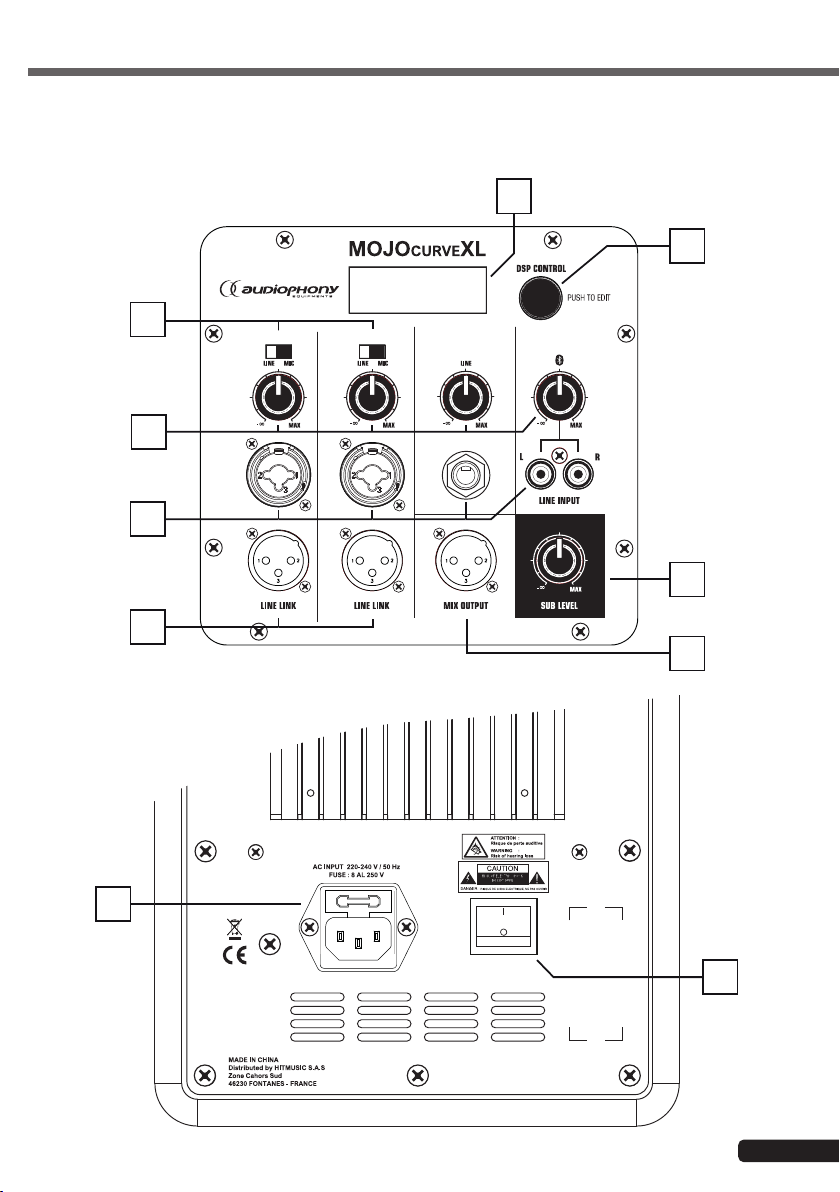

3-1 Vue arrière du caisson
CH 1 CH 2 CH 3 CH 4/5
3
4
5
6
7
8
1
9
2
10

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 5
Français
1- Entrée alimentation / Fusible
Permet de raccorder le MOJOcurveXL au secteur. Utilisez le cordon IEC fourni et assurez vous que la tension délivrée
sur votre lieu de prestation correspond bien à la valeur indiquée sur le panneau arrière avant de mettre l'amplificateur
intégré sous tension.
Le fusible assure la protection du module d'alimentation de l'amplificateur intégré.
Si vous êtes amené à changer ce fusible, remplacez le par un fusible de même valeur.
2- Interrupteur power
3- Volume du caisson
Permet de régler le niveau du caisson de basse.
Ce réglage agit aussi sur le niveau général du système.
(RÉGLER LE NIVEAU POUR QUE "LIMIT" NE S'ALLUME PAS EN CONTINU SUR L'AFFICHEUR)
4- Bouton multi fonctions
Permet d'accéder aux différents menus du DSP. Voir page suivante pour le détail des fonctions.
5 - Afficheur
Permet de visualiser les niveaux d'entrée et les différents menus
6 - Sélecteur d'entrée des voies 1 et 2
Permet de choisir le type de source reliée à chacune des voies.
7 - Volume des entrées
Permet de régler le niveau de chaque voie.
Ce réglage agit aussi sur le niveau général du système d'amplification.
(RÉGLER LE NIVEAU POUR QUE QUE "LIMIT" NE S'ALLUME PAS EN CONTINU SUR L'AFFICHEUR)
8 - Connecteurs d'entrées
Entrée CH1 et CH2 sur COMBO symétrique (Mic 40 KOhms / Line 10 KOhms)
Reliez sur cette entrée une fiche XLR ou JACK provenant d'un instrument de niveau ligne ou d'un micro.
Entrée CH3 sur Jack symétrique (20 KOhms)
Reliez sur cette entrée une fiche JACK provenant d'un instrument de type guitare.
Entrées CH4/5 sur RCA et Bluetooth® (5 KHoms)
Reliez aux RCA un lecteur externe ou un instrument de niveau ligne.
Le récepteur Bluetooth®se trouve aussi sur ce canal.
9 - Sorties symétriques LINE LINK
Permettent de récupérer les signaux des canaux 1 et 2.
10 - Sortie symétrique MIX OUTPUT
Permet de raccorder un autre système. Le niveau de sortie est ligne et le signal est celui du master.
Appairage du Bluetooth®:
En tournant le bouton multi fonctions (4) sélectionnez le menu "BT : ON/OFF" appuyez sur le bouton et passez le
Bluetooth®sur ON.
Le logo Bluetooth®clignote rapidement au niveau du bargraph de la voie 4 pour indiquer qu'il recherche une
connexion.
Sur votre périphérique Bluetooth®rechercher le MOJOcurveXL dans la liste des appareils et sélectionnez le pour le
connecter.
Le voyant doit clignoter lentement et un signal sonore indique que votre périphérique est connecté.
Veillez à bien régler les niveaux de votre système. En plus d'être désagréable pour votre audience, un mauvais
réglage peut endommager l'ensemble du système.
L'afficheur vous indique que le niveau maximum est atteint lorsque "LIMIT" s'allume, il ne doit en aucun cas rester
allumé en permanence. Au delà de ce niveau le son ne sera pas plus fort mais distordu.
De plus même si votre système est équipé de protections électronique il peut être détruit par un niveau d'entrée réglé trop
fort.
Pour un bon usage réglez tout d'abord le niveau de signal des entrées en agissant sur le Level de chaque voie.
Ensuite réglez l'égalisation et enfin le niveau de sortie.
Si vous pensez avoir un niveau trop faible il vaut mieux multiplier le nombre de systèmes pour mieux répartir le son
uniformément.
CAUTION

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 6
Français
4 - DSP
4.1 - Affichage des niveaux :
L'afficheur indique les niveaux des 4 canaux et du Master.
Il permet de visualiser le signal d'entrée et de régler le niveau de seuil avant que le limiteur ne s'enclenche.
4.2 - Menus :
Niveau du canal
Seuil du limiteur
Niveau du master et
indicateur du limiteur
Réglages des aigus de +/- 12 dB à 12 kHz
Réglages des médiums de +/- 12 dB à la fréquence choisie ci-dessous
Choix de la fréquence de réglage des médiums
De 70Hz à 12KHz
Réglages des basses de +/- 12 dB à 70 Hz
Attention, quand le système fonctionne à pleine puissance, un réglage trop élevé des égalisations peut nuire a
l'amplificateur.
MUSIC : Ce réglage d'égalisation est plutôt neutre
VOICE : Ce réglage permet de rendre la voix plus intelligible
DJ : Ce réglage accentue les contours des basses et des aigus
OFF : Pas de coupure des basses
Choix de la fréquences de coupure : 80 / 100 / 120 / 150 Hz
OFF : Pas de retard
Réglage du retard pour des distances de 0 à 100 mètres
OFF : Le récepteur Bluetooth®n'est pas actif
ON : Active le récepteur Bluetooth®envoyé sur le canal 4/5
Lorsque le récepteur Bluetooth®est actif, recherchez l'appareil nommé
MOJOcurveXL sur votre appareil Bluetooth®pour l'appairer
TWS : Permet la transmission stéréo en Bluetooth®vers un deuxième
MOJOcurveXL

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 7
Français
Note : Si vous maintenez enfoncée la touche multi-fonctions (4) pendant plus de 5 secondes, vous verrouillez le
menu.
L'afficheur indique alors
Pour déverrouiller le menu, maintenez à nouveau la touche multi-fonctions enfoncée pendant plus de 5 secondes.

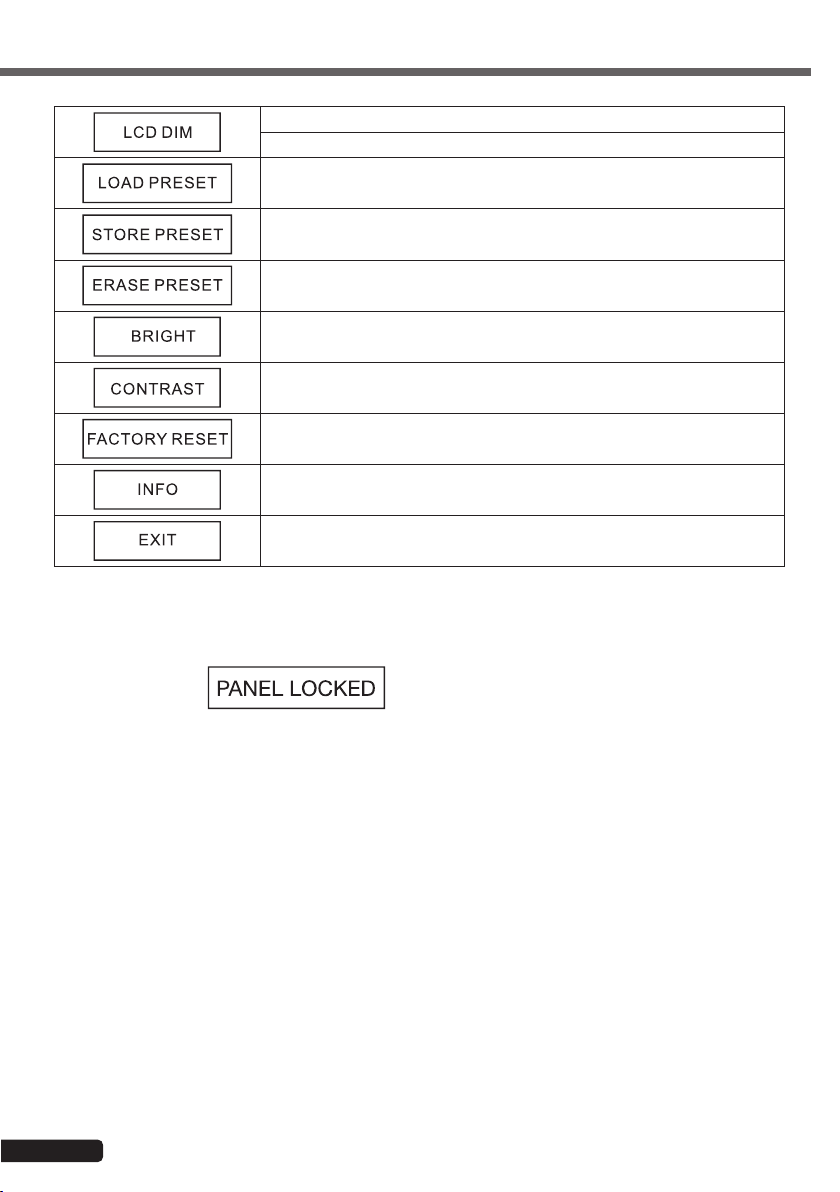

OFF : L'afficheur reste allumé constamment
ON : Après 8 secondes l'afficheur s'éteint
Permet de charger un Preset enregistré
Permet d'enregistrer votre propre Preset
Efface le Preset enregistré
Réglage de la luminosité de l'afficheur de 0 à 10
Réglage du contraste de l'afficheur de 0 à 10
Reset d'usine. Le Preset par défaut est "MUSIC"
Information sur le numéro de version du Firmware
Sortie du menu
Le mode Bluetooth TWS permet de connecter deux MOJOcurveXL entre eux en Bluetooth pour diffuser en stéréo à
partir d'une seule source Bluetooth (téléphone, tablette, ... etc).
Mise route du mode TWS :
1 - Si vous avez déjà appairé un des deux MOJOcurveXL, rendez vous dans la gestion du Bluetooth de votre source
et désactivez le Bluetooth.
2 - Sur les deux MOJOcurveXL, activez le mode TWS. Un message vocal "Left Channel" ou "Right Channel" sera
émis pour confirmer le que le mode TWS est actif.
3 - Réactivez le Bluetooth sur votre source et appairez l'appareil nommé MOJOcurveXL.
4 - Vous pouvez désormais diffuser votre musique en stéréo sur deux MOJOcurveXL.
Note : Le mode TWS ne fonctionne qu'avec une source Bluetooth.
4.3 - Fonctionnement du mode TWS :

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 8
Français
Le satellite a été conçue pour fonctionner
avec ce caisson de basse.
Veuillez ne pas utiliser d'autre types de
satellites au risque d'endommager le
système complet.
CAUTION
5 - Satellite

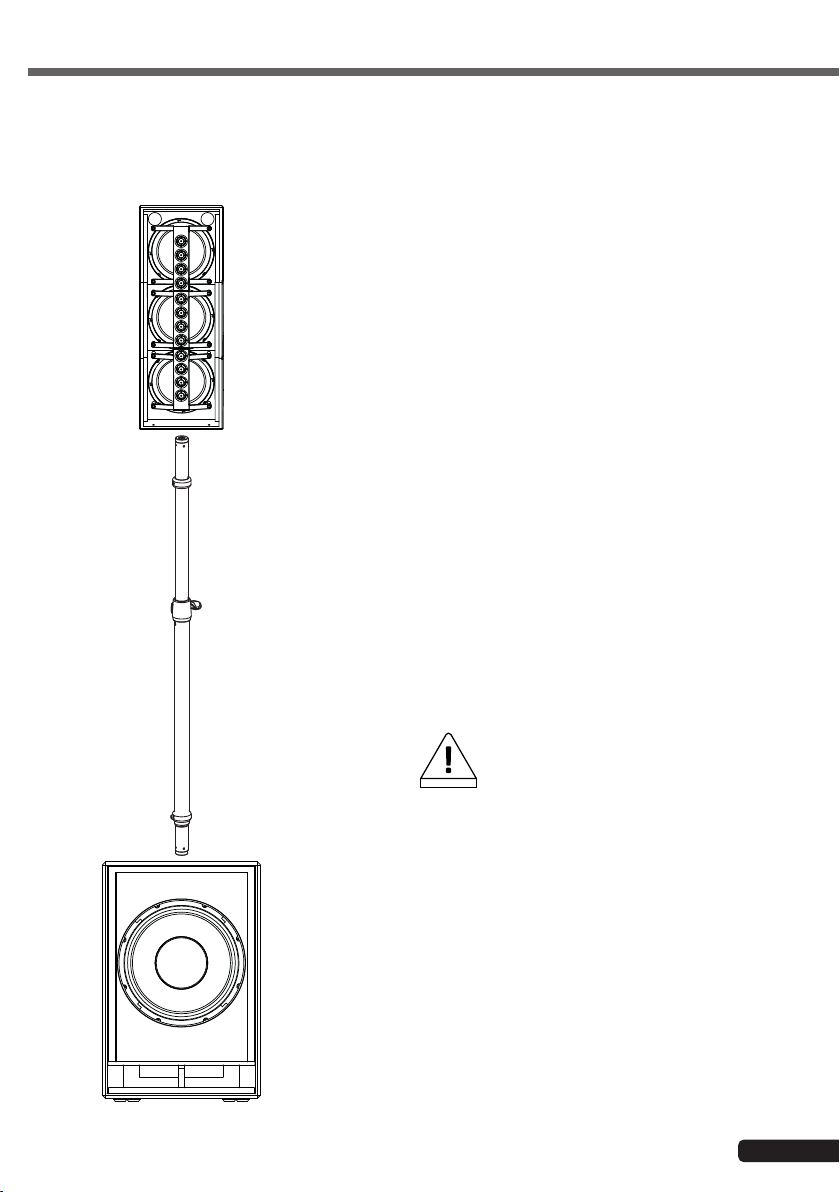

Installation du satellite sur le caisson
Le satellite du MOJOcurveXL est directement monté sur le caisson grâce
au slot de contact.
Ce slot assure la continuité du signal audio entre le satellite et le caisson.
Il n'est pas nécessaire d'utiliser de câble de liaison.
Le visuel ci-contre vous montre le positionnement de l'ensemble.
Le réglage de la hauteur du satellite s'effectue en desserrant la molette.
La barre de jonction est équipée d'un vérin pneumatique qui facilite le
levage du satellite.

MOJOcurveXL - Système actif curve array avec mixer, BT et DSP
Page 9
Français

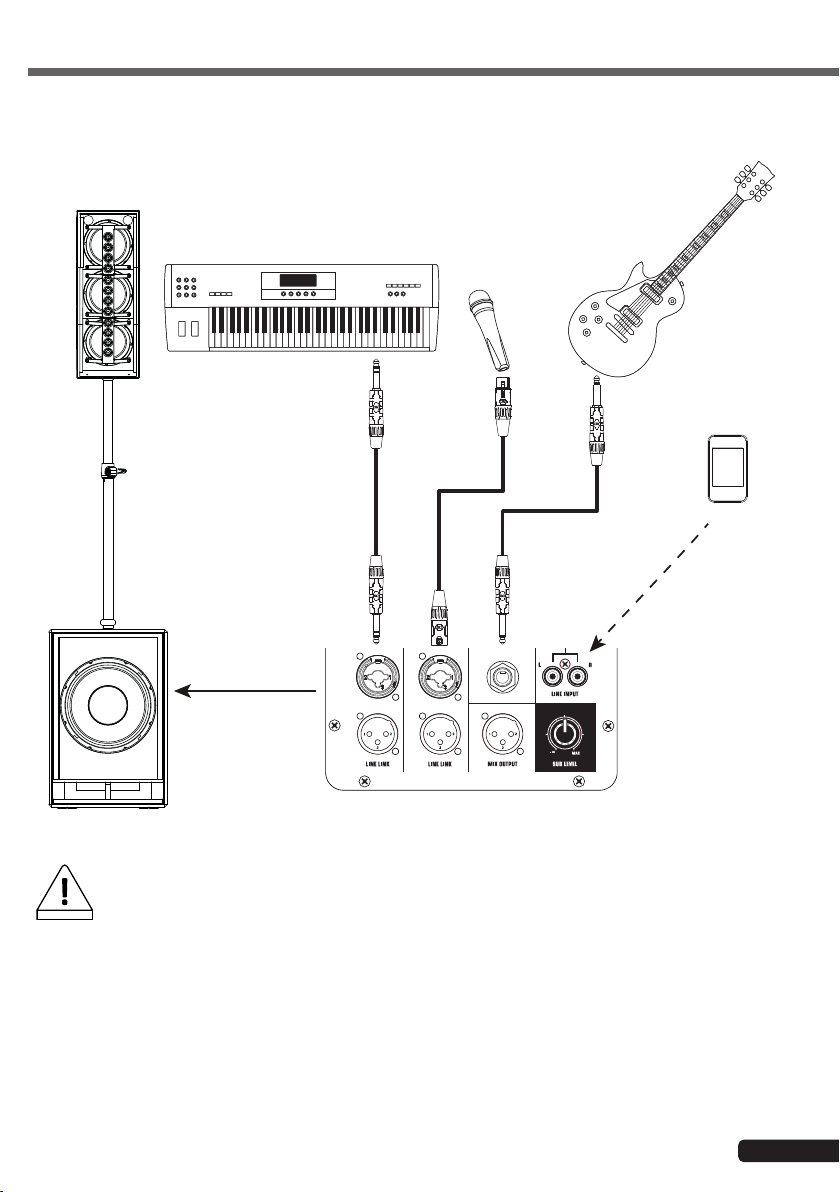

6 - Branchement
Veillez à bien régler les niveaux de votre système. En plus d'être désagréable pour votre audience, un mauvais
réglage peut endommager l'ensemble du système.
L'afficheur vous indique que le niveau maximum est atteint lorsque "LIMIT" s'allume, il ne doit en aucun cas
rester allumé en permanence. Au delà de ce niveau le son ne sera pas plus fort mais distordu.
De plus même si votre système est équipé de protections électronique il peut être détruit par un niveau d'entrée réglé trop
fort.
Pour un bon usage réglez tout d'abord le niveau de signal des entrées en agissant sur le Level de chaque voie.
Ensuite réglez l'égalisation et enfin le niveau de sortie.
Si vous pensez avoir un niveau trop faible il vaut mieux multiplier le nombre de systèmes pour mieux répartir le son
uniformément.
CAUTION
CH2 : MIC
CH1 : LINE
CH3
CH4/5 : Bluetooth®
CH 1 CH 2 CH 3 CH 4/5

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 11
English
1 - Please read carefully :
We strongly recommend to read carefully and understand the safety instructions before
attempting to operate this unit.
2 - Please keep this manual :
We strongly recommend to keep this manual with the unit for future reference.
3 - Operate carefully this product :
We strongly recommend to take into consideration every safety instruction.
4 - Follow the instructions:
Please carefully follow each safety instruction to avoid any physical harm or property
damage.
5 - Avoid water and wet locations :
Do not use this product in rain, or near washbasins or other wet locations.
6 - Installation :
We strongly encourage you to only use a fixation system or support recommended
by the manufacturer or supplied with this product. Carefully follow the installation
instructions and use the adequate tools.
Always ensure this unit is firmly fixed to avoid vibration and slipping while operating
as it may result in physical injury.
7 - Ceiling or wall installation :
Please contact your local dealer before attempting any ceiling or wall installation.
8 - Ventilation :
The cooling vents ensure a safe use of this product, and avoid any overheating risk.
Do not obstruct or cover these vents as it may result in overheating and potential
physical injury or product damage. This product should never been operated in a
closed non-ventilated area such as a flight case or a rack, unless cooling vents are
provided for the purpose .
9 - Heat exposure :
Sustained contact or proximity with warm surfaces may cause overheating and product
damages. Please keep this product away from any heat source such as a heaters,
amplifiers, hot plates, etc...
Sound levels
Our audio solutions deliver important sound pressure levels
(SPL) that can be harmful to human health when exposed
during long periods. Please do not stay in close proximity of
operating speakers.
WARNING
1 - Safety information
Important safety information
Symbols used
Any maintenance procedure must be performed by a CONTEST
authorised technical service. Basic cleaning operations must tho-
roughly follow our safety instructions.
This product contains non-isolated electrical components. Do not
undertake any maintenance operation when it is switched on as
it may result in electric shock.
This unit is intended for indoor use only. Do not use it in a wet,
or extremely cold/hot locations. Failure to follow these safety ins-
tructions could result in fire, electric shock, injury, or damage to
this product or other property.
WARNING : This unit contains no user-serviceable parts. Do not open the housing or attempt
any maintenance by yourself. In the unlikely even your unit may require service, please contact your
nearest dealer.
In order to avoid any electrical malfunction, please do not use any multi-socket, power cord extension
or connecting system without making sure they are perfectly isolated and present no defect.
10 - Electric power supply :
This product can only be operated according to a very specific voltage. These
information are specified on the label located at the rear of the product.
11 - Power cords protection:
Power-supply cords should be routed so that they are not likely to be walked on or
pinched by items placed upon or against them, paying particular attention to cords at
lugs, convenience receptacles and the point where they exit from the fixture.
12 - Cleaning precautions :
Unplug the product before attempting any cleaning operation. This product should be
cleaned only with accessories recommended by the manufacturer. Use a damp cloth
to clean the surface. Do not wash this product.
13 - Long periods of non use :
Disconnect the unit’s main power during long periods of non use.
14 - Liquids or objects penetration :
Do not let any object penetrate this product as it may result in electric shock or fire.
Never spill any liquid on this product as it may infiltrate the electronic components
and result in electric shock or fire.
15 - This product should be serviced when :
Please contact the qualified service personnel if :
- The power cord or the plug has been damaged.
- Objects have fallen or liquid has been spilled into the appliance.
- The appliance has been exposed to rain or water.
- The product does not appear to operate normally.
- The product has been damaged.
16 - Inspection/maintenance :
Please do not attempt any inspection or maintenance by yourself. Refer all servicing
to qualified personnel.
17 - Operating environment :
Ambient temperature and humidity: +5 - +35°C, relative humidity must be less than
85% (when cooling vents are not obstructed).
Do not operate this product in a non-ventilated, very humid or warm place.
Recycling your device
• As HITMUSIC is really involved in the environmental cause,
we only commercialise clean, ROHS compliant products.
• When this product reaches its end of life, take it to
a collection point designated by local authorities. The
separate collection and recycling of your product at the time
of disposal will help conserve natural resources and ensure
that it is recycled in a manner that protects human health
and the environment.
This symbol signals an important safety precaution.
IMPORTANT
The CAUTION symbol signals a risk of product deterioration.
CAUTION
The WARNING symbol signals a risk to the user’s physical integrity.
The product may also be damaged.
WARNING
Instructions and recommendations
Collec�on points on www.quefairedemesdechets.fr
Prefer repair or dona�on of your device!
RESET
ON DELIVERY
TO BE DEPOSITED
IN STORE
TO BE DEPOSITED
IN WASTEHOUSE
OR OR
FR
This device,
its accessories
and cords
can be recycled

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 12
English
2 - Technical specifications
SATELLITE
Power handling 400W RMS - 800W max
Nominal impedance 4 Ohms
Boomer 3 X 8" neodynium
Tweeter 12 x 1" dome tweeter
Dispersion 100° x 70° (HxV) (-10dB)
Connector Slot-in inegrated into the subwoofer
Dimensions 255 x 695 x 400 mm
Net weight 11.5 kg
SUBWOOFER
Power 700W RMS - 1400W max
Nominal impedance 4 Ohms
Boomer 1 x 15"
Dimensions 483 x 725 x 585 mm
Net weight 36.5 kg
COMPLETE SYSTEM
Frequency response 35Hz -18KHz
Max. SPL (@1m) 128 dB
AMPLIFIER MODULE
Low frequencies 1 x 700W RMS / 1400W Max @ 4 Ohms
Mid/High frequencies 1 x 400W RMS / 800W Max @ 4 Ohms
Inputs
CH1 : 1 x Combo XLR/Jack Ligne/Micro
CH2 : 1 x Combo XLR/Jack Ligne/Micro
CH3 : 1 x Jack Ligne
CH4/5 : 1 x RCA L/R ligne + Bluetooth®
Inputs inpedance
Micro 1 & 2 : Balanced 40 KHoms
Line 1 & 2 : Balanced 10 KHoms
Line 3 : Balanced 20 KHoms
Line 4/5 : Unbalanced 5 KHoms
Outputs
1 Slot-in on the top of the subwoofer for the column
1 x XLR balanced MIX OUT for the link with another system
2 x XLR balanced LINE OUT for the channel 1 and 2 link
DSP 24 bit (1 in 2 out)
EQ / Presets / Low cut / Delay / Bluetooth®TWS
Level Volume settings for each way + Master
Sub Subwoofer volume settings

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 13
English
3 - Presentation
A- Rear view
CH 1 CH 2 CH 3 CH 4/5
3
4
5
6
7
8
1
9
2
10

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 14
English
1- Power input socket and Fuse
Allows you to connect the speaker to an electrical outlet. Use the supplied IEC cord, and make sure the voltage
delivered by the outlet is in adequation with the value indicated by the voltage selector before turning on the built-in
amplifier. The fuse protects the power supply module and the built-in amplifier.
If need to replace the fuse, please make sure the new fuse has exactly the same characteristics.
2 - Power switch
3- Subwoofer sound level
Allows you to adjust the sound level of the bass.
This setting also affects the main volume level.
(PLEASE MAKE SURE TO CONFIGURE IT IN ORDER TO PREVENT THE LIMIT FROM BEING LIT).
4- Multi functions knob
Allows you to enter into each function of the DSP and make the adjustements. Please check next page for more
details.
5- Display
Show the inputs level and the differents DSP functions
6- Channels 1 and 2 input selector
Allows you to choose the type of source connected to each channel.
7- Channels sound level
Allows you to adjust the sound level of each channel.
This setting also affects the main volume level of the amplification system.
(PLEASE MAKE SURE TO CONFIGURE IT IN ORDER TO PREVENT THE LIMIT FROM BEING LIT).
8- Input connectors
CH1 and CH2 input via balanced COMBO (Mic 40k Ohms / Line 10 KOhms)
Connect here an XLR or JACK plug from a line level music instrument or a microphone.
CH3 input via balanced Jack (Line 20 KOhms)
Connect here a JACK plug from a line level music instrument like guitar
CH4/5 inputs via RCA and Bluetooth®(5 KHOMS)
Connect a line level instrument via the RCA. The Bluetooth®receiver is also on this channel.
9- Balanced LINE LINK
Output for brodcast the channel 1 and 2
10- Balanced MIX OUTPOUT
Allow you to link another system. The level is line and signal is master mixed.
Bluetooth®pairing :
With the multi functions knob (4) go to BT menu and set it to ON.
The Bluetooth®logo is blinking quickly on the display to indicate that its searching a Bluetooth®connexion.
On your smartphone or computer select the "MOJOcurveXL" in the list of the Bluetooth®devices to connect it.
The Bluetooth®logo is blinking slowly on the display and a sound signal indicate that your device is connected.
CAUTION
Please make sure to properly configure the sound levels of your system. In addition to being unpleasant for
the audience, improper settings can damage your whole sound system.
The "LIMIT" indicators will light on when the maximum level is reached and must never be permanently lit.
Beyond this maximul level, the volume will not increase but will be distorted.
Moreover, your system can be destroyed by an excessive sound level despite of the internal electronic protections.
First, in order to prevent that, adjust the sound level via the Level of each channel.
Then, use the High/Low equalizer to adjust the acoustic as you wish and then the Master level.
If the sound output does not seem powerful enough, we strongly recommend to multiply the number of systems in
order to spread the sound output evenly.

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 15
English
4 - DSP
4.1 - Level bargraph :
The display show the of each 4 channels and of the Master.
This allow you to visualize the signal and adjust the input level. There you can see also if the Limiter is activated.
4.2 - Menus :
High adjustement +/- 12 dB at 12 kHz
Mid adjustement +/- 12 dB on the frequency choosed below
Setting of the Mid frequency adjustement
From 70Hz to 12KHz
Low adjustment +/- 12 dB at 70 Hz
Caution, when the system is operating at full power, too high an equalization setting can harm the amplifier.
MUSIC : This equalizer setting is almost flat
VOICE : This mode allows to get more clear voices
DJ : This preset makes the bass and high more punchy.
OFF : No cutting
Low cut frequencies choice : 80 / 100 / 120 / 150 Hz
OFF : No delay
Adjustment of the delay from 0 to 100 meters
OFF : The Bluetooth®receiver is OFF
ON : Switch ON the Bluetooth®receiver and send to channel 4/5
When the Bluetooth® receiver is active, search for the device named
MOJOcurveXL on your Bluetooth® device to pair it.
TWS : Allow to connect another MOJOcurveXL in stereo by Bluetooth®
Channel level
Limiter threshold
Master level and limiter
indicator

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 16
English
Note: If you press and hold the multi-function key (4) for more than 5 seconds, you lock the menu.
The display then shows
To unlock the menu, press and hold the multi-function button again for more than 5 seconds.
OFF : The display never dim
ON : After 8 seconds the display turns off.
Allow to load recorded preset
Allow to record a preset
Erase the recorded preset
Adjust the brightness of the display from 0 to 10
Adjust the contrast of the display from 0 to 10
Reset all the adjustments. Default factory setting is MUSIC mode.
Firmware version information
Exit of the menu
4.3 - TWS mode operation :
The Bluetooth TWS mode allows you to connect two MOJOcurveXL together in Bluetooth to broadcast in stereo
from a single Bluetooth source (phone, tablet, ... etc).
Switching on the TWS mode :
1 - If you have already paired one of the two MOJOcurveXL, go to the Bluetooth management of your source and
deactivate Bluetooth.
2 - On both MOJOcurveXL activate the TWS mode. A "Left Channel" or "Right Channel" voice message will be
emitted to confirm that the TWS mode is active.
3 - Reactivate Bluetooth on your source and pair the device named MOJOcurveXL.
4 - You can now play your music in stereo on two MOJOcurveXL.
Note: The TWS mode only works with a Bluetooth source.

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 17
English
The satellite were designed to be opera-
ted with this subwoofer.
Please do not use any other type of satel-
lites as it may damage the whole sound
system.
CAUTION
The MOJOcurveXL satellite is directly mounted above the subwoofer
thanks to its contact slot.
This slot guarantees the transmission of the audio signal between the
column and the subwoofer. Cables are not required in this case.
The drawing opposite describes column speaker mounted above the
subwoofer.
The satellite height is adjusted by loosening the thumbwheel.
The connecting rod is equipped with a pneumatic cylinder which
facilitates the lifting of the satellite.
5 - Column
How to plug the satellite on the subwoofer

MOJOcurveXL - Active curve array system with mixer, BT and DSP
Page 18
English
6 - Connections
CAUTION
Please make sure to properly configure the sound levels of your system. In addition to being unpleasant for
the audience, improper settings can damage your whole sound system.
The "LIMIT" indicators will light on when the maximum level is reached and must never be permanently lit.
Beyond this maximul level, the volume will not increase but will be distorted.
Moreover, your system can be destroyed by an excessive sound level despite of the internal electronic protections.
First, in order to prevent that, adjust the sound level via the Level of each channel.
Then, use the High/Low equalizer to adjust the acoustic as you wish and then the Master level.
If the sound output does not seem powerful enough, we strongly recommend to multiply the number of systems in
order to spread the sound output evenly.
CH2 : MIC
CH1 : LINE
CH3
CH4/5 : Bluetooth®
CH 1 CH 2 CH 3 CH 4/5

La société AUDIOPHONY®apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité.
Des modifications peuvent donc être effectuées sans notification préalable. C’est pourquoi les caractéristiques techniques et la
configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
Pour bénéficier des dernières informations et mises à jour sur les produits AUDIOPHONY®connectez-vous sur www.audiophony.com
AUDIOPHONY®est une marque déposée par HITMUSIC S.A.S - P.A Cahors Sud - En teste - 46230 FONTANES - FRANCE
Because AUDIOPHONY®takes the utmost care in its products to make sure you only get the best possible quality, our products are
subjects to modifications without prior notice. That is why technical specifications and the products physical configuration might differ
from the illustrations.
Make sure you get the latest news and updates about the AUDIOPHONY®products on www.audiophony.com
AUDIOPHONY®is a trademark of HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANCE
