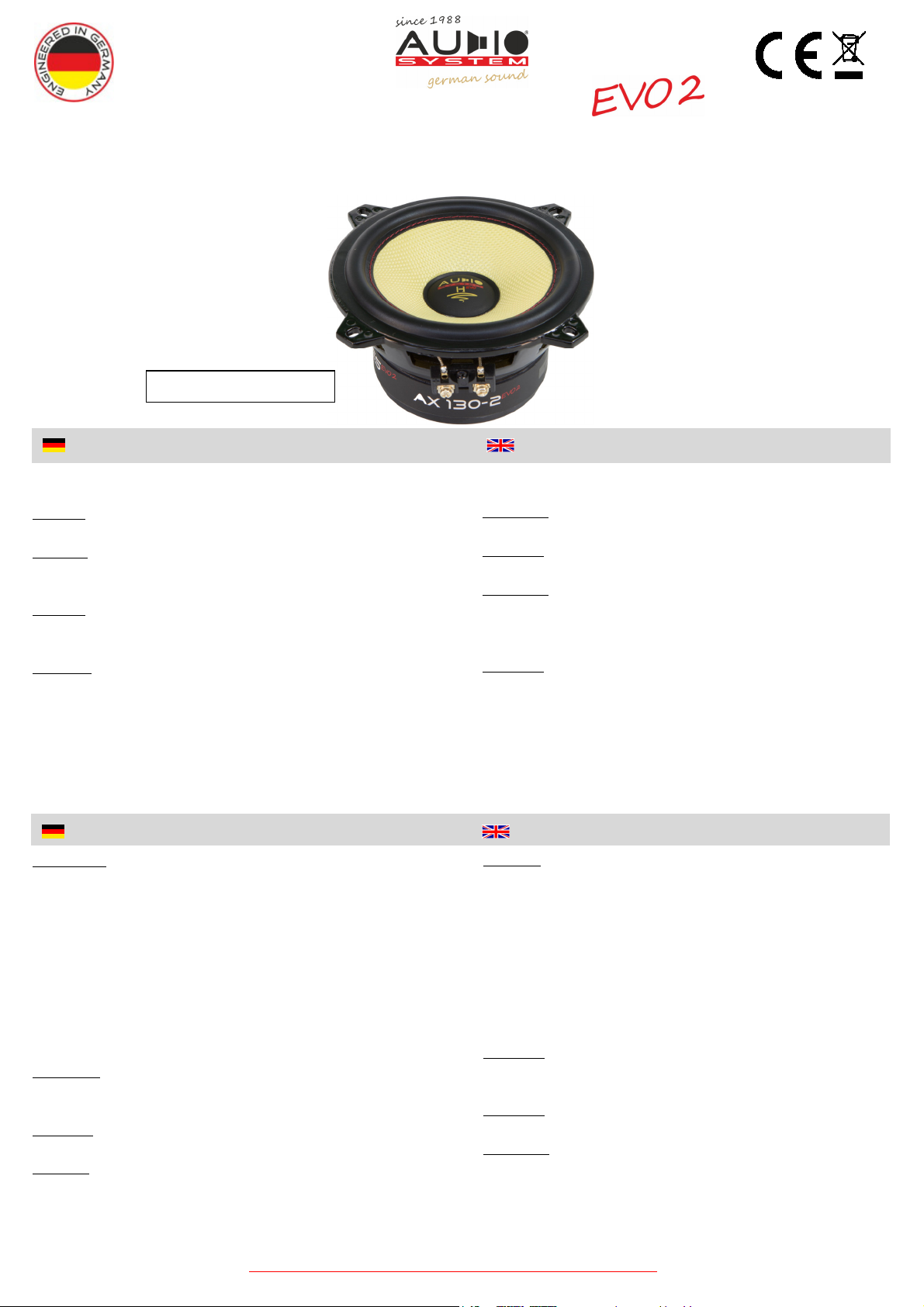

Audiosystem AX130-2 EVO 2 User manual

AX130-2
ANLEITUNG / USER MANUAL
www.audio-system .de
audio system germany - falltorstrasse 6 - 76707 hambrüc en
WARNUNG: Trennen Sie vor der Montage den Masse-Pol (-) von der
Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf richtige
Polung dies kann sonst zu Kurzschlüssen an der Fahrzeugelektrik
führen. Die besten Einbaupositionen sind die Originalplätze zwecks
Originalität und einfacher Montage. Beachten Sie dass die
Lautsprecher plan und stabil eingebaut werden. Die Qualität des
Einbaues entscheidet sehr stark das Klangbild daher sollte auf
Dämmung und Sorgfalt bei der Installation geachtet werden.
Beachten Sie dass die Lautsprecher vor Hitze Sonneneinstrahlung
mechanischen Einflüssen Feuchtigkeit und Nässe durch Zubehör
von AUDIO SYSTEM geschützt sind.
ACHTUNG: Verlegen Sie Ihre Kabel so dass diese nicht gequetscht
werden oder über scharfe Kanten verlaufen. Dies kann zu
Kurzschlüssen mit Beschädigungen führen.
Vorsicht: Beim Entfernen von Innenverkleidungen können
Befestigungsteile beschädigt werden diese müssen Sie ersetzen
.
Wichtig: Die richtige Polarität der Lautsprecher zueinander
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren un hören bzw. messen ist hier sinnvoll!
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes inklusiv GERMAN SOUND.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der Installation und
Inbetriebnahme des Gerätes vollständig durch.
Achtung: Beachten Sie die Vorschriften und Hinweise Ihres
Automobilherstellers und achten Sie beim Anschließen auf die
richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für etwaige
Reparaturen oder Austausch. Heben Sie Ihren Kaufbeleg diese
Bedienungsanleitung und die Originalverpackung sorgfältig auf.
Achtung: Der Gebrauch von Musikanlagen kann das Hören von
wichtigen Verkehrsgeräuschen behindern. AUDIO SYSTEM
GERMANY übernimmt keine Verantwortung für Gehörschäden
körperliche Schäden oder Sachschäden die aus dem Gebrauch oder
Missbrauch seiner Produkte entstehen. Wir empfehlen Ihnen die
Installation von einer Fachwerkstatt / Einbauspezialist vornehmen zu
lassen da ein fachgerechter Einbau und Anschluss die Voraussetzung
für ein klanglich perfektes Ergebni
s ist.
Warning: First disconnect negative pole of your car battery.
Check-polarity changing polarity may cause serious damage to
your car electric. Best speaker positions are the original build in
positions. Easy installation and original look are the reasons.
Please note that the speakers are installed flat and stable. The
quality of the installation decides very much the sound
therefore attention should be paid to insulation and care during
installation. Please note that the speakers are protected from
heat sunlight mechanical influences moisture and wetness by
accessories from AUDIO SYSTEM.
Attention: Install all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise this can
cause short circuit or damages to your whole installation.
Attention: Be careful removing original plastic parts of your car.
The fitting parts could be damaged and have to be replaced.
Important: The right polarity of all speakers is extremely
important for the sound of your car audio system. We
recommend changing polarity of the tweeter finding out the best
possible sound.
The best is to listen
an /
or
to measure it
.
Congratulations on purchasing a high-quality
AUDIO SYSTEM product incl. GERMAN SOUND.
Important: Completely read this operating instruction before
installation and use of the device.
Attention: Pay attention to advices and instructions of the car
manufacturer. Check the polarity when connecting the speakers.
Important: You will need your purchase receipt as proof of purchase
for any and all warranty repairs and for insurance purposes. Keep
your receipt owner´s manual and packing materials in a safe
location for possible future use.
Attention: Use of sound components can impair your ability to hear
necessary traffic sounds and may constitute a hazard while driving
your automobile. AUDIO SYSTEM GERMANY accepts no
liability for hearing loss bodily injury or property damage as a result
of use or misuse of our products.
We recommend installing the equipment by an authorized service
center or dealer. A professional fitting and connection is the
requirement for further warranty and perfect sound.
Vielen Dank Thank You
Montage Tips
Mechanical I
nst
allation Tip
AX130
-
2
EVO 2

AX130-2 Technische Daten / Data sheet
www. audio-system .de
audio system germany - falltorstrasse 6 - 76707 hambrüc en
Leistung Music 200 Watt Power
RMS 120 Watt
Kennschalldruck SPL (2 83V 1m) dB 89.3 dB SPL
Frequenzbereich Fb 65-4100 Hz Frequency Range
Gleichstromwiderstand Re 1.8 Ω DC Resistance
Impedanz Zn 2 Ω Nominal Impedance
Resonanzfrequenz Fs 69.8 HZ Resonance Frequency
Schwingspulendurchmesser D 32 mm Voice Coil Diameter
Maximaler linearer Hub +/- 2 75 mm X-Max Linear Excursion
Mechanische Güte Qms 2 45 Qms Mechanical Q Factor
Elektrische Güte Qes 0.52 Qes Electrical Q Factor
Gesamtgüte Qts 0.43 Qts Total Q Factor
Bewegte Masse Mms 12.3 Gramm Moving Mass
Äquivalentvolumen Vas 2.75 Liter Equivalent Air Volume
Kraftfaktor Bl 5.09 Tm Force Factor
Effektive Membranfläche Sd 131 cm² Effective Membrane Surface
d
c
a
e
Maß
e und
Spezifikationen
Dimensions / Specifications
Lautsprecher Parameter
S
peaker
Parameters
b
Gewicht 1.2 Kilogramm Weight
Umfang Außen ( a ) 128/152 mm External Diameter ( a )
Einbauöffnung ( b ) 114 mm Installation Diameter ( b )
Magnetdurchmesser ( c ) 90 mm Magnet Diameter ( c )
Einbautiefe gesamt ( d ) 64 mm Total Installation Depth ( d )
Einbautiefe ( e ) 58 mm Installation Depth ( e )
Membrane FKP-Glasfaser FKP-Glass Fiber Speaker Cone
Sicke Elasthan Elasthan Surround/Edge
Korb Aluguss Aluminum Diecast Basket
Zentrierspinne PPTA Connex PPTA Connex Spider
Schwingspulenträger Aluminium Aluminum Coil Former
Staubschutzkappe Supronyl Supronyl Dust Protection Cap
Frequenzgang
Frequency Response
