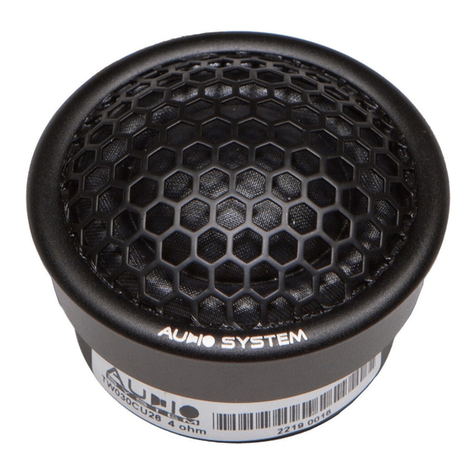

Audiosystem HS30 PHASE INSTALL EVO User manual

HS30 PHASE INSTALL EVO -ANLEITUNG / USER MANUAL
HS30 PHASE INSALL EVO
Vielen Dank
Thank You
Wir beglückwünschen Sie zum Erwerb eines hochwertigen
AUDIO SYSTEM Produktes inklusiv GERMAN SOUND.
Wichtig: Lesen Sie diese Bedienungsanleitung vor der Installation
und Inbetriebnahme des Gerätes vollständig durch.
Achtung: Beachten Sie die Vorschriften Ihres Automobilherstellers
und achten Sie beim Anschließen auf die richtige Polarität.
Wichtig: Ihr Kaufbeleg dient als Garantienachweis für etwaige
Reparaturen oder Austausch. Heben Sie Ihren Kaufbeleg, diese
Bedienungsanleitung und die Originalverpackung sorgfältig auf.
Achtung: Der Gebrauch von Musikanlagen kann das Hören von
wichtigen Verkehrsgeräuschen behindern. AUDIO
SYSTEM GERMANY übernimmt keine Verantwortung für
Gehörschäden, körperliche Schäden oder Sachschäden, die aus
dem Gebrauch oder Missbrauch seiner Produkte entstehen. Wir
empfehlen Ihnen, die Installation von einer Fachwerkstatt /
Einbauspezialist vornehmen zu lassen, da ein fachgerechter
Einbau und Anschluss die Voraussetzung für ein klanglich
perfektes Ergebnis ist.
Congratulations on purchasing a high-quality
AUDIO SYSTEM product incl. GERMAN SOUND.
Important: Completely read this operating instruction before
installation and use of the device.
Attention: Pay attention to advice and instructions of the car
manufacturer. Check the polarity when connecting the speakers.
Important: You will need your purchase receipt as proof of
purchase for all warranty repairs and for insurance purposes.
Keep your receipt, owner´s manual and packing materials in a safe
location for possible future use.
Attention: Use of sound components can impair your ability to
hear necessary traffic sounds and may constitute a hazard while
driving your automobile. AUDIO SYSTEM GERMANY accepts
no liability for hearing loss, bodily injury, or property damage
because of use or misuse of our products.
We recommend installing the equipment by an authorized service
center or dealer. A professional fitting and connection are the
requirement for further warranty and perfect sound.
Montage Tips
Mechanical Installation Tip
WARNUNG: Trennen Sie vor der Montage den Masse-Pol (-) von
der Fahrzeugbatterie. Kontrollieren Sie alle Anschlüsse auf
richtige Polung, dies kann sonst zu Kurzschlüssen an der
Fahrzeugelektrik führen. Die besten Einbaupositionen sind die
Originalplätze zwecks Originalität und einfacher Montage.
Beachten Sie, dass die Lautsprecher plan und stabil eingebaut
werden. Die Qualität des Einbaues entscheidet sehr stark das
Klangbild, daher sollte auf Dämmung und Sorgfalt bei der
Installation geachtet werden. Beachten Sie, dass die Lautsprecher
vor Hitze, Sonneneinstrahlung, mechanischen Einflüssen,
Feuchtigkeit und Nässe durch Zubehör von AUDIO
SYSTEM geschützt sind.
ACHTUNG: Verlegen Sie Ihre Kabel so, dass diese nicht
gequetscht werden oder über scharfe Kanten verlaufen. Dies kann
zu Kurzschlüssen mit Beschädigungen führen.
Vorsicht: Beim Entfernen von Innenverkleidungen können
Befestigungsteile beschädigt werden, diese müssen Sie ersetzen.
Wichtig: Die richtige Polarität der Lautsprecher zueinander
beeinflusst das Klangbild entscheidend. Dies kann z.B. durch
gemeinsames Verpolen der Hochtöner verbessert werden.
Ausprobieren und hören bzw. messen ist hier sinnvoll!
Warning: First disconnect negative pole of your car battery.
Check-polarity, changing polarity may cause serious damage to
your car electric. Best speaker positions are the original build in
positions. Easy installation and original look are the reasons.
Please note that the speakers are installed flat and stable. The
quality of the installation decides the sound very much, therefore,
attention should be paid to insulation and care during installation.
Please note that the speakers are protected from heat, sunlight,
mechanical influences, moisture and wetness by accessories
from AUDIO SYSTEM.
Attention: Install all cables as straight as possible without
squashing or laying them over sharp edges. Otherwise, this can
cause short circuit or damages to your whole installation.
Attention: Be careful removing original plastic parts of your car.
The fitting parts could be damaged and must be replaced.
Important: The right polarity of all speakers is extremely
important for the sound of your car audio system. We
recommend changing polarity of the tweeter finding out the best
possible sound.
The best is to listen and/or to measure it.

HS-SERIES EVO ANLEITUNG / USER MANUAL
www.audio-system .de
audio system germany - falltorstrasse 6 - 76707 hambrückeN
Maße und Spezifikationen
Dimensions / Specifications
Gewicht
0.1
Kilogramm
Weight
Umfang Außen ( a )
51.3
mm
External Diameter ( a )
Einbauöffnung ( b )
49.2
mm
Installation Diameter ( b )
Magnetdurchmesser ( c )
43
mm
Magnet Diameter ( c )
Einbautiefe gesamt ( d )
25
mm
Total Installation Depth ( d )
Einbautiefe ( e )
12
mm
Installation Depth (e )
Membrane
Seide
Silk
Speaker Cone
Sicke
Seide
Silk
Surround/Edge
Gehäuse
Plastik
Plastic
Basket
Zentrierspinne
Spider
Schwingspulenträger
Aluminium
Aluminum
Coil Former
Staubschutzkappe
Dust Protection Cap
Maße und Spezifikationen
Dimensions / Specifications
Leistung
Music
130
Watt
Power
RMS
90
Watt
Kennschalldruck SPL (2,83V, 1m)
dB
91.5
dB
SPL
Frequenzbereich
Fb
2000-25000
Hz
Frequency Range
Gleichstromwiderstand
Re
3.5

DC Resistance
Impedanz
Zn
4.0

Nominal Impedance
Resonanzfrequenz
Fs
890
HZ
Resonance Frequency
Schwingspulendurchmesser
D
30
mm
Voice Coil Diameter
Maximaler linearer Hub
+/-
0.4
mm
X-Max Linear Excursion
Mechanische Güte
Qms
2.9
Qms
Mechanical Q Factor
Elektrische Güte
Qes
1.6
Qes
Electrical Q Factor
Gesamtgüte
Qts
1.1
Qts
Total Q Factor
Bewegte Masse
Mms
0.39
Gramm
Moving Mass
Äquivalentvolumen
Vas
0.02
Liter
Equivalent Air Volume
Kraftfaktor
Bl
2.2
Tm
Force Factor
Effektive Membranfläche
Sd
7.5
cm²
Effective Membrane Surface
Frequenzgang
Frequency Response
